Konig Electronic Digital 2.4 GHz wireless camera for SEC-TRANS60: NEDER LANDS

NEDER LANDS

Inleiding:

Waak over uw eigendommen met dit nieuwe 2,4 GHz digitale draadloze

beveiligingscamerasysteem. Het 7" lcd-beeldscherm ondersteund tot 4 camera's en beschikt

over een geïntegreerde digitale videorecorder. De camera biedt een haarscherp en stabiel

beeld met nachtzicht, en met de gebruikte technologie wordt de beeldkwaliteit nog verder

verbeterd. Het systeem maakt gebruik van digitale draadloze technologie en is uitgerust

met geavanceerde encryptietoepassingen met frequentiesignaal, voor het verminderen van

interferentie veroorzaakt door andere toepassingen met de 2,4 GHz frequentieband. Deze

digitale technologie waarborgt uw privacy en stelt u in staat om het te gebruiken over een

extra lange afstand. HET ALLERBESTE DAT DRAADLOOS TE BIEDEN HEEFT.

Het beeldscherm en de camera worden standaard door de fabrikant gekoppeld geleverd.

Raadpleeg de paragraaf 'KOPPELEN voor het toevoegen van camera's' wanneer u de extra

camera SAS-TRCAM40/U (max. 4 camera's) aan het systeem toevoegt.

• Wij adviseren dat u deze handleiding doorleest vóór ingebruikname/installatie van het

camerasysteem.

• Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik.

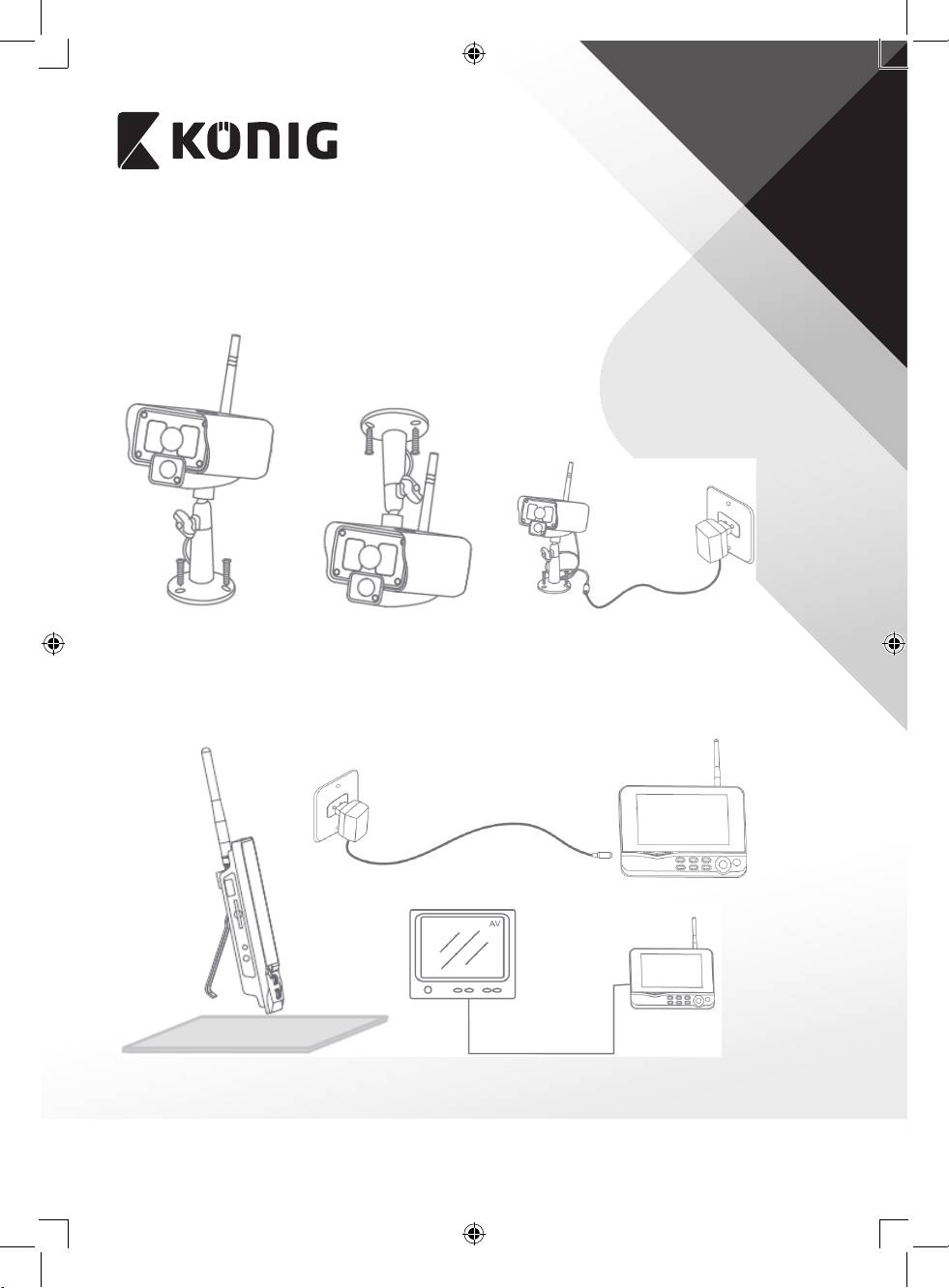

Inhoud van de verpakking:

1x camera met steun

1x 7" beeldscherm

2x antenne

1x AV-uitgangskabel

2x AC/DC-netvoeding

Technische specicaties:

Camera:

Uitzendfrequentie: 2,4-2,4835 GHz digitaal

Modulatie: 16QAM, QPSK, BPSK

Bereik: Binnen ± 50 m, open ruimte ± 150 m (afhankelijk van

plaatselijke omstandigheden)

Beeldchip: 1/4" CMOS

Lens: 2,0 mm

Kijkhoek: 73°

Infrarood verlichting (LED) : 5 M

Bescherming: IP54

Microfoon: mono

Bedrijfstemperatuur: -10°C ~ 50°C

Spanning: 5 V DC/400 mA

Afmeting: 132x64x57 mm (zonder steun)

Gewicht: 287 g (met kabel)

40

NEDER LANDS

LCD-beeldscherm:

Ontvangstfrequentie: 2,4-2,4835 GHz digitaal

Kanalen: 4

Afmeting: 7" TFT/LCD

Max. resolutie: 800 RGB (H)* 480 (V) pixels

SD-kaart: tot maximaal 32 GB (niet inbegrepen)

Video beeldsnelheid: 25 fps (max.) 10 fps (4x camera's)

Opnamebeeldsnelheid: 25 fps per kanaal

Videoresolutie: CIF/VGA

Videoformaat: AVI

USB: 2,0

Menutaal: Engels, Duits, Frans en Nederlands

Video-uitgangsniveau: 1 Vp-p/75 Ohm

Audio-uitgangsniveau: 2Vrms@600ohm mono

Audio/video-

2,5 mm aansluiting (met 2,5 mm kabel tot 3 x RCA)

uitgangsconnector:

Bereik: Binnen ± 50 m, open ruimte ± 150 m (afhankelijk van

plaatselijke omstandigheden)

Bedrijfstemperatuur: 0°C tot +40°C

Spanning: 5 V DC/650 mA

Afmeting: 214x157x26 mm

Gewicht: 488 g

Veiligheidsmaatregelen:

• Open in het geval van een storing niet de camera of het beeldscherm. Deze producten

mogen uitsluitend worden geopend door een erkend technicus.

• Dompel de camera niet onder in vloeistof.

• Stel het beeldscherm niet bloot aan water of vocht.

• Stel het beeldscherm of de camera niet bloot aan hoge temperaturen (zie technische

specicaties).

• Installeer het systeem niet in de buurt van sterke magnetische velden, zoals een

luidsprekersysteem. Dit kan de kwaliteit nadelig beïnvloeden.

41

NEDER LANDS

• Druk op de linker- of rechterpijlknop om “On” te selecteren.

• Druk op de OK-knop om te bevestigen en te verlaten.

Opmerking: wanneer “O” is ingesteld, is de bewegingsdetectie-functie uitgeschakeld. De

afstand van de infraroodsensor van PIR is 5 m. Als de afstand groter is dan 5 meter, kan de

detectie mislukken.

Afspelen

Druk de rechterpijlknop in het hoofdmenu om de afspeel-instellingen te selecteren en druk

op OK.

Opmerking: voor de afspeelfuncties is het noodzakelijk dat een SD-kaart is geplaatst of een

externe harde schijf is aangesloten.

De afspeelfunctie is ook toegankelijk via live-bewaking door te drukken op de video-

afspeelknop.

1. Druk op de omhoog- of omlaagpijlknop om de map te selecteren.

2. Druk op de OK-knop om te bevestigen en voor toegang.

Camera 1

Camera 2

Niet geopend

Camera 4

Bestands-

grootte

3. Druk op de omhoog- of omlaagpijlknop om het videobestand te selecteren.

4. Druk op de OK-knop om af te spelen.

5. Druk op de linker- of rechterpijlknop om snel vooruit of achteruit te spoelen.

6. Druk nogmaals op de OK-knop om te pauzeren.

7. Druk op de MENU-knop om te stoppen met afspelen.

48

NEDER LANDS

Video verwijderen

Druk in de video-aspeelmodus op de omhoog- of omlaagpijlknop om de te verwijderen

video of videomap te selecteren.

• Druk op de bestand verwijderen-knop of op de LCD-knop op het beeldscherm om het

te verwijderen.

Opmerking: alleen een lege map kan als map worden verwijderd.

Camera

Voor het qatoevoegen van de extra camera SAS-TRCAM40/U (max. 4), moet de camera aan

het systeem worden gekoppeld om door het systeem te worden herkend.

Druk de rechterpijlknop in het hoofdmenu om de camera-instellingen te selecteren en druk

op OK.

Koppelen:

1. Druk op OK voor toegang tot het koppelmenu.

2. Selecteer het camera met de omhoog- en omlaagpijlknoppen.

3. Druk op OK waarna het volgende scherm wordt weergegeven.

4. Druk binnen 60 seconden zo'n 2 seconden op de koppelknop op de achterzijde van de

camera.

5. Na het succesvol koppelen van de camera en het beeldscherm, wordt op het

beeldscherm PAIRING OK weergegeven.

6. Druk op de menuknop om terug te keren naar het cameramenu.

Opmerking: als de koppeling mislukt, herhaalt u de bovenstaande stappen en zorg

dat het beeldscherm en de camera niet meer dan 2 meter van elkaar af staan voor de

koppelingsprocedure.

Actief:

1. Selecteer actief met de omhoog- en omlaagpijlknop en druk op OK.

2. Druk op de omhoog- of omlaagpijlknop om de camera te selecteren.

3. Druk op de omhoog- of omlaagpijlknop om “On” of “O” te selecteren.

4. Druk op de OK-knop om te bevestigen en te verlaten.

Opmerking: alleen gekoppeld camera's kunnen op actief of inactief worden ingesteld.

Wanneer een camera is uitgeschakeld, kan het niet opgenomen worden, ingelezen worden

door live-bewaking, enz.

49

NEDER LANDS

PIP-instelling:

Stel de grootte van de beeldresolutie en de opnamekwaliteit in.

1. Selecteer PIP-instelling met de omhoog- en omlaagpijlknoppen en druk op OK.

2. Selecteer de camera met de omhoog- en omlaagpijlknoppen en druk op OK. Het

volgende scherm wordt weergegeven.

3. Druk op de omhoog- of omlaagpijlknop om “Resolution Size” of “Quality” te selecteren.

4. Druk op de omhoog- of omlaagpijlknop om “Top”, “High”, “Medium” of “Low” te selecteren.

5. Druk op de OK-knop om aan te passen.

6. Druk op de MENU-knop om te bevestigen en te verlaten.

Opmerking: het hoge-resolutieformaat is VGA en de lage is CIF.

Alarm

Wanneer PIR-detectie is ingeschakeld, gaat het alarmsysteem af zodra beweging wordt

gedetecteerd.

1. Selecteer alarm in het hoofdmenu en druk op OK.

2. Het scherm geeft PIR-detectie weer, druk op OK.

3. Druk op “On” of “O” met de omhoog- en omlaagpijlknop.

4. Druk op OK om te bevestigen en te verlaten.

Live-weergave:

Druk op de quarter-weergaveknop om het type weergave te selecteren.

Tijdstempel

Beeld in beeldweergave

50

NEDER LANDS

Quad-weergave Volledige schermweergave

Opmerking: gebruik de linker- en rechterpijlknop om de camera te selecteren

Druk op de weergavemodus voor toegang tot de cyclische modusweergave. Er zijn vijf

cyclische intervallen verkrijgbaar: 5s, 10s, 15s, 20s en 30s en kan worden ingesteld onder

System > Periode scanmodus in het hoofdmenu.

Mobiele harde schijf met succes geplaatst

SD-kaart met succes geplaatst

Cameranaam

Actuele camera

Opnamestatus

Signaalsterkte

51

NEDER LANDS

Onderhoud:

Reinig het product alleen met een droge doek.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Eventuele wijzigingen en/of aanpassingen aan het product zullen de garantie ongeldig maken. Wij aanvaarden geen

aansprakelijkheid voor schade veroorzaakt door onjuist gebruik van dit product.

Disclaimer:

Ontwerpen en specicaties kunnen zonder kennisgeving worden gewijzigd. Alle logo’s, merken en productnamen zijn

handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Afvoer:

• Dit product is bestemd voor gescheiden inzameling bij een daartoe aangewezen verzamelpunt.

Gooi dit product niet weg bij het huishoudelijk afval.

• Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het

afvalbeheer.

Dit product is vervaardigd en geleverd in overeenstemming met de relevante reglementen en richtlijnen die voor alle lidstaten van

de Europese Unie gelden. Het voldoet ook aan alle toepasselijke specicaties en reglementen van het land van verkoop.

Op aanvraag is ociële documentatie verkrijgbaar. Inclusief, maar niet uitsluitend: Conformiteitsverklaring (en productidentiteit),

materiaalveiligheidsinformatie en producttestrapport.
