Konig Electronic Camera and recorder in housing: LIETUVIŠKAI

LIETUVIŠKAI

Įvadas

Šis judesio detektorius puikiai tinka slaptai apsaugai ir stebėjimui. PIR korpuse yra SD kortelės

skaitytuvas (SD kortelės pakuotėje nėra) vaizdo įrašams, suderintas su unikalia judesio

aptikimo technologija. Rašytuvas nuolat įrašinėja, tačiau duomenų nesaugo, jei neaptinka

judėjimo. Jei aptinkamas judesys, rašytuvas pradeda išsaugoti duomenis 3sekundėmis

anksčiau nei aptinkamas faktinis judesys. Ši technologija užtikrina, kad nebus praleistas nė

vienas judesys ir viskas bus nulmuota. Jame įtaisytas IR LED su naktinio matymo funkcija

ir mikrofonu. Įrenginys SAS-DVRPIR10 pateikiamas su nuotolinio valdymo pultu, kad būtų

lengviau valdyti.

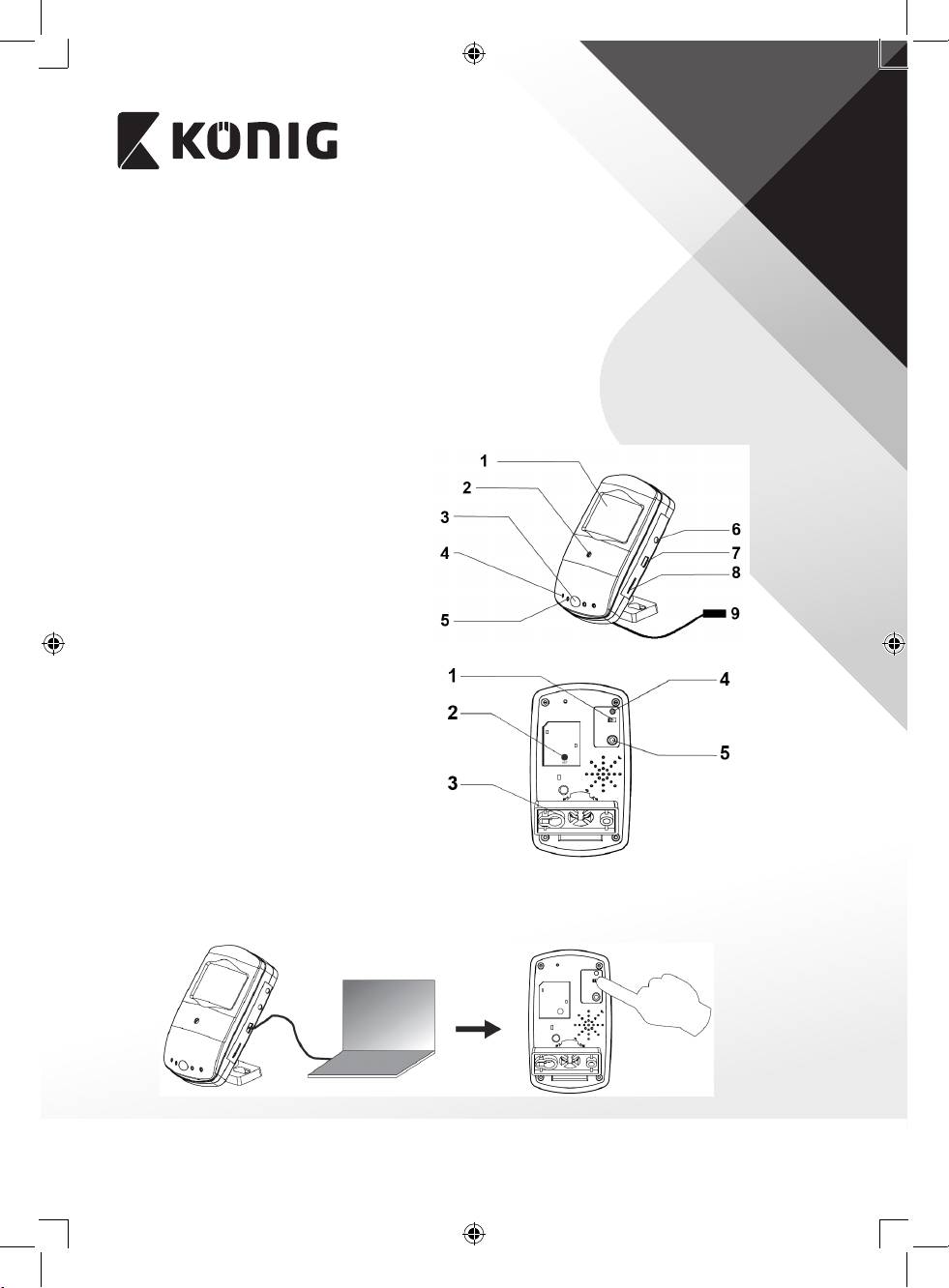

Aprašymas

1. LED lemputė

2. Kamera

3. IR imtuvas

4. Mikrofonas

5. Parengties indikatorius

6. AV išvestis

7. USB prievadas

8. TF kortelės lizdas

9. DC kištukas

1. Maitinimo įjungimas/išjungimas

2. Nustatyti

3. Laikiklis

4. Maitinimo indikatorius

5. Judesio aptikimas (sužadinimas)

Nuostatos

1. Judesio detektorių tiesiogiai arba USB jungtimi prijunkite prie nešiojamojo kompiuterio.

Įjunkite maitinimą.

102

LIETUVIŠKAI

2. Atidarykite aplanką ir pasirinkite „DvXSet.exe“, kad įvestumėte nuostatas.

• Date: spustelėkite metus, mėnesį ir dieną, kad

nustatytumėte datą. Spauskite mygtukus su

rodyklėmis į viršų arba žemyn, kad pareguliuotumėte

nuostatas.

• Time: spustelėkite valandas, minutes ir sekundes,

kad nustatytumėte laiką. Spauskite mygtukus su

rodyklėmis į viršų arba žemyn, kad pareguliuotumėte

nuostatas.

• Stamp Date Format: pasirinkite YY/MM/DD, DD/MM/

YY arba MM/DD/YY. Spauskite mygtuką su rodykle

žemyn, kad pareguliuotumėte nuostatas.

• Motion Detection Sensitivity: pasirinkite judesio

detektoriaus jautrumą nuo 1 iki 5. Spauskite mygtuką

su rodykle žemyn, kad pareguliuotumėte nuostatą.

(5– jautriausia nuostata, 3 – rekomenduojama).

• Light Frequency (Hz): pasirinkite savo šalies

apšvietimo dažnį. Pavyzdžiui, 50Hz Europoje, 60 Hz

Jungtinėse Valstijose. Pasirinkite mygtuku su rodykle

žemyn.

• Image Quality: pasirinkite įrašymo kokybę, High-HD, „Standard“ arba „Low VGA“. Pasirinkite

mygtuku su rodykle žemyn.

• OverWrite: jei reikia perrašyti SD kortelę, kai ši pilna, pasirinkite ON. Jei nenorite perrašyti,

pasirinkite OFF. Pasirinkite mygtuku su rodykle žemyn.

• Bell: jei spausdami nuotolinio valdymo arba laikrodžio mygtukus norite girdėti pyptelėjimą,

pasirinkite ON. Jei ne, pasirinkite OFF. Pasirinkite mygtuku su rodykle žemyn.

• Pareguliavę visas nuostatas, spustelėkite SAVE, paskui 3–5 sekundes spauskite mygtuką SET

užpakalinėje kameros pusėje, kad išsaugotumėte judesio detektoriaus nuostatas.

Naudojimas

1. Įdėkite SD mikrokortelę (daugiausiai

32GB).

2. Į DC kištukinį lizdą DC kabeliu įjunkite maitinimą. Įjunkite maitinimą. Maitinimo ir

parengties indikatorius užsidega.

103

LIETUVIŠKAI

1. Maitinimo indikatorius 2. Parengties indikatorius

3. Norėdami valdyti patį judesio detektorių

(kitu atveju naudokite nuotolinio valdymo

pultą), paspauskite sužadinimo mygtuką. Kai

aptinkamas judesys, parengties indikatorius

mirkteli vieną kartą ir užgęsta. Norėdami

baigti funkciją, vėl paspauskite sužadinimo

mygtuką. Parengties indikatorius vėl

užsidega.

4. Judesio detektorių taip pat galima valdyti

nuotolinio valdymo pultu.

A: Pradėti rankinį įrašymą (judesio aptikimo

funkcija pasyvinta, judesio detektorius

įrašinėja nepertraukiamai, kol paspaudžiamas

„stop“ mygtukas)

B: Rankinio įrašymo sustabdymas

C: Aktyvinamas judesio aptikimas

D: Pasyvinamas judesio aptikimas

Pastaba: nuotolinio valdymo pultas perduoda infraraudonąjį spindulį, tai reiškia, kad

nuotolinio valdymo pultą turite nukreipti į judesio detektorių, kad galėtumėte valdyti.

5. Judesio detektorių galima tiesiogiai prijungti

prie monitoriaus arba televizoriaus tiesioginei

peržiūrai arba įrašui atkurti.

Prijungimui naudokite AV kabelį.

AV laidas

104

LIETUVIŠKAI

Prijungus prie monitoriaus arba televizoriaus,

ekrane matomi šie indikatoriai.

A: Judesio detektorius įrašinėja

B: Dabartinis laikas ir data

C: Įrašymo laikas

D: Judesio aptikimas

6. Norėdami atkurti įrašą arba perduoti failą, judesio detektorių USB kabeliu prijunkite prie

stalinio arba nešiojamojo kompiuterio. Įjunkite judesio detektorių. Atidarykite aplanką,

kad peržiūrėtumėte failus. Atidarykite aplanką VIDEO, kad atkurtumėte įrašus arba

kopijuotumėte/panaikintumėte failus (failus atkurkite AVI failus palaikančiu leistuvu).

7. Judesio detektorius pradeda įrašinėti 3sekundėmis anksčiau nei aptinkamas judesys ir

15sekundžių po paskutinio judesio aptikimo, rašoma mažiausiai 18sekundžių. Jei judesys

aptinkamas nepertraukiamai, detektorius taip pat įrašinėja nepertraukiamai. Vieno failo

įrašymo trukmė neturi viršyti 15minučių.

Specikacijos

• Raiška: 1280 x 720

• Vaizdo formatas: AVI/D1/VGA 30 k/s su garsu

• Kameros objektyvas: 3 mm

• Palaikoma SD kortelė: Daugiausiai 32 GB

• Vaizdo failo dydis: 35 MB/min.

• USB prievadas: 2.0

• AV išvestis: 3,5 mm

• Parengtinio įrašymo laikas: 3 sekundės

• Nuotolinio valdymo pulto atstumas: 10 metrų

• Naktinio matymo diapazonas: 8 metrų

• Maitinimas: 6 V, 800 mA

• Matmenys: 103 x 60 x 29,5 mm
