Konig Electronic Camera and recorder in housing: ČE SKY

ČE SKY

Úvod

Čidlo pohybu je ideální pro skryté bezpečnostní účely a pozorování. Součástí PIR je čtečka

SD karty (není součástí balení) pro záznam spouštěný unikátní technologií čidla pohybu.

Záznamové zařízení nepřetržitě zaznamenává události, ale pokud není detekován pohyb

nedochází k trvalému uložení dat. Jestliže dojde k detekci pohybu, záznamník začne ukládat

data 3 sekundy před detekcí pohybu. Tato technologie zaručuje zachycení každého pohybu a

vše je zaznamenáno. Přístroj je vybaven IR LED pro noční vidění a mikrofonem. SAS-DVRPIR10

má také dálkové ovládání pro snadnou obsluhu.

Popis

1. LED osvětlení

2. Kamera

3. IR přijímač

4. Mikrofon

5. Indikátor pohotovostního režimu

6. AV výstup

7. Port USB

8. Slot pro TF kartu

9. DC zástrčka

1. Zapnutí/vypnutí přístroje

2. Tlačítko nastavení

3. Držák

4. Indikátor zapnutí

5. Čidlo pohybu (spouštěč)

Nastavení

1. Připojte čidlo pohybu k vašemu notebooku buď přímo nebo přes USB. Zapněte přístroj.

52

ČE SKY

2. Otevřete složku a vyberte soubor DvXSet.exe k vložení nastavení.

• Date: Klikněte na příslušný rok, měsíc a den. Použijte

tlačítka s šipkami nahoru a dolů ke konguraci

nastavení.

• Time: Klikněte na příslušnou hodinu, minutu a

sekundu. Použijte tlačítka s šipkami nahoru a dolů ke

konguraci nastavení.

• Stamp Date Format: Vyberte YY/MM/DD, DD/MM/YY

nebo MM/DD/YY. Kprovedení kongurace použijte

šipku nahoru.

• Motion Detection Sensitivity: Vyberte citlivost čidla

pohybu v rozmezí 1 až 5. K provedení kongurace

použijte šipku dolů. (5 je nejcitlivějším nastavením,

doporučuje se nastavení 3).

• Light Frequency (Hz): Vyberte světelnou frekvenci

pro vaši zemi. Např. pro Evropu je to 50Hz, pro USA

60Hz. K výběru použijte tlačítko s šipkou dolů.

• Image Quality: Zvolte kvalitu záznamu High-HD, Standard nebo Low VGA. K výběru

použijte tlačítko s šipkou dolů.

• OverWrite: Jestliže mohou být data na SD kartě po jejím zaplnění přepsána, zvolte ON.

Jestliže ne zvolte OFF. K výběru použijte tlačítko s šipkou dolů.

• Bell: Jestliže chcete slyšet pípavý zvuk stiskněte tlačítko na dálkovém ovládači nebo čidlu

pohybu a poté zvolte ON. Jestliže nechcete slyšet zvuk zvolte OFF. K výběru použijte

tlačítko s šipkou dolů.

• Po konguraci všech nastavení klikněte na SAVE a poté stiskněte SET na zadní straně

kamery asi na 3 - 5 sekund k uložení nastavení čidla pohybu.

Použití

1. Vložte mikro SD kartu (max. kapacita může

být 32 GB).

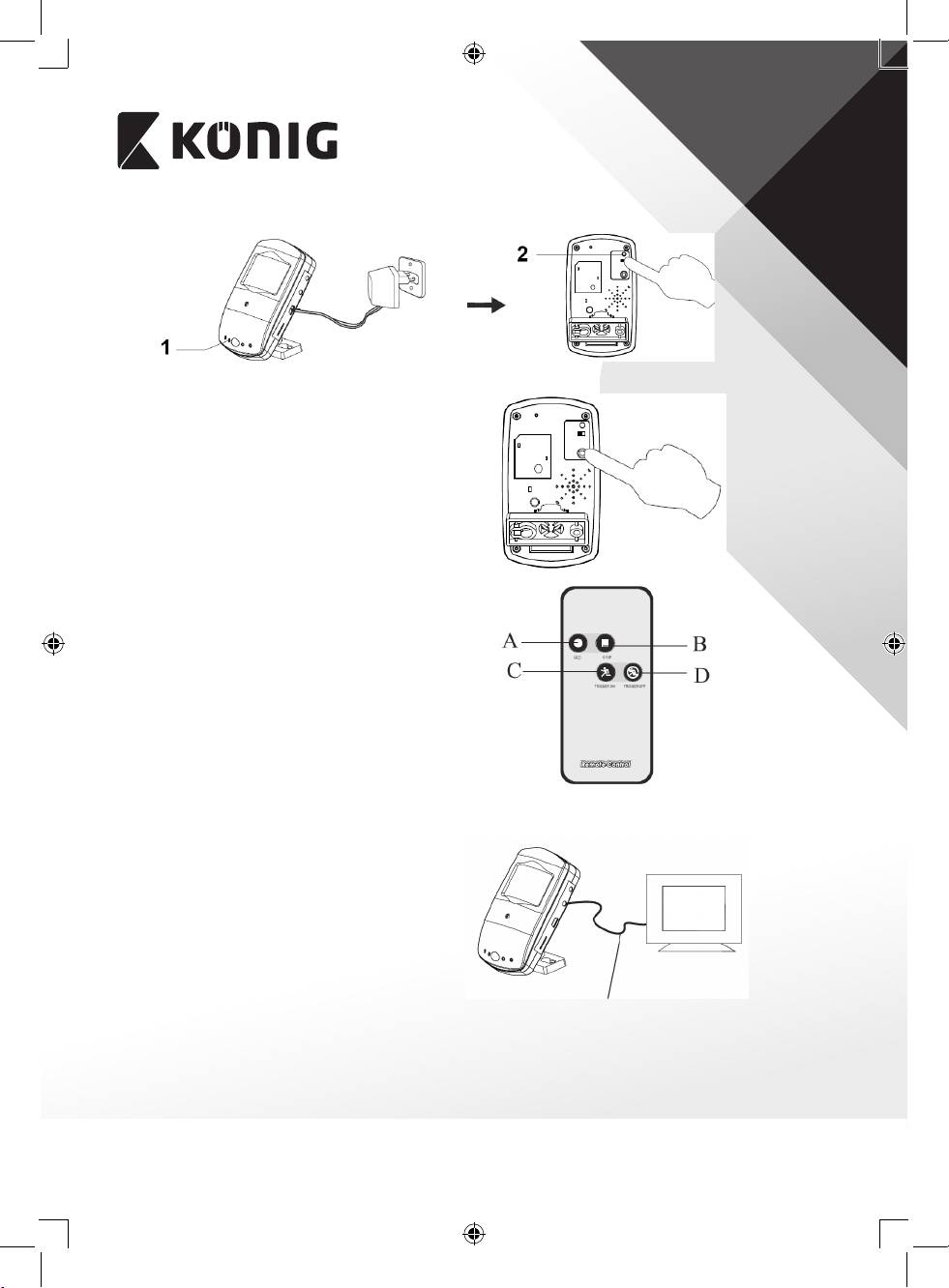

2. Vložte napájecí zdroj do DC zástrčky DC kabelu. Zapněte napájení. Indikátor zapnutí a

indikátor pohotovostního režimu se rozsvítí.

53

ČE SKY

1. Indikátor zapnutí 2. Indikátor pohotovostního režimu

3. Ke spuštění čidla pohybu na přístroji (jinak

použijte dálkové ovládání) stiskněte tlačítko

spuštění k jeho aktivaci. Dojde-li k detekci

pohybu indikátor pohotovostního režimu

jednou zabliká a poté zhasne. K ukončení

této funkce stiskněte znovu tlačítko spuštění.

Indikátor pohotovostního režimu se znovu

rozsvítí.

4. Čidlo pohybu může být také obsluhováno

pomocí dálkového ovládání.

A: Spuštění ručního záznamu (detekce pohybu

je deaktivována a čidlo pohybu bude

nepřetržitě provádět záznam, dokud nedojde

ke stisku tlačítka stop).

B: Ukončení ručního záznamu.

C: Aktivace detekce pohybu.

D: Deaktivace detekce pohybu.

Poznámka: Dálkové ovládání používá infračervený přenos, proto musí být dálkové ovládání

namířeno na čidlo pohybu.

5. Čidlo pohybu může být přímo připojeno

k monitoru nebo TV k sledování živého

přenosu nebo k použití funkce přehrávání.

K připojení použijte AV kabel.

AV připojení

54

ČE SKY

Po připojení k monitoru nebo TV se na obrazovce

mohou objevit následující indikátory.

A: Čidlem pohybu je prováděn záznam

B: Aktuální čas a datum

C: Čas záznamu

D: Detekce pohybu

6. K použití přehrávání nebo přenosu souborů připojte čidlo pohybu pomocí USB kabelu k

počítači nebo notebooku. Zapněte čidlo pohybu. Otevřete složku ke shlédnutí souborů.

Otevřete složku VIDEO k použití přehrávání záznamů nebo zkopírujte/vymažte soubory (u

přehrávání souborů je použit přehrávač podporující AVI soubory).

7. Čidlo pohybu uloží záznam 3 sekundy před detekcí pohybu a 15 sekund po poslední

detekci pohybu s minimálním záznamem 18 sekund. Je-li pohyb detekován nepřetržitě

čidlo pohybu bude provádět záznam neustále. Čas záznamu jakéhokoliv jednotlivého

souboru by neměl přesáhnout 15 minut.

Specikace

• Rozlišení: 1280 x 720

• Formát videa: AVI/D1/VGA 30 fps se zvukem

• Objektiv kamery: 3 mm

• Podporovaná SD karta: Max. 32 GB

• Velikost video souboru: 35 MB/min

• USB port: 2.0

• AV výstup: 3,5 mm

• Předzáznamový čas: 3 sekundy

• Rozsah dálkového ovládání: 10 metrů

• Rozsah nočního vidění: 8 metrů

• Zdroj napájení: 6 V, 800 mA

• Rozměry: 103 x 60 x 29,5 mm

55

ČE SKY

Bezpečnostní opatření:

UPOZORNĚNÍ

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM

Abyste snížili riziko úrazu elektrickým proudem, měl by být vpřípadě potřeby tento výrobek

NEOTEVÍRAT

otevřen POUZE autorizovaným technikem.

Dojde-li kporuše, odpojte zařízení odnapájení a od ostatních zařízení.

Nevystavujte zařízení působení vody nebo vlhkosti.

Údržba:

Kčištění používejte pouze suchý hadřík.

Nepoužívejte čisticí rozpouštědla ani abrazivní čisticí prostředky.

Záruka:

Za změny, úpravy nebo poškození zařízení vdůsledku nesprávného zacházení není nesena zodpovědnost a není na ně poskytována

záruka.

Obecné upozornění

Design a specikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a obchodní názvy jsou registrované

obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Pro budoucí použití uschovejte tento návod a obal.

Likvidace:

Tento výrobek je označen tímto symbolem. Znamená, že vyřazené elektrické nebo elektronické výrobky by neměly být

likvidovány společně sběžným domovním odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrné systémy.

Tento produkt byl vyroben a je dodáván v souladu se všemi příslušnými nařízeními a směrnicemi platnými ve všech členských státech

Evropské Unie. Splňuje také veškeré relevantní specikace a předpisy státu, ve kterém se prodává.

Ociální dokumentaci lze získat na vyžádání. Patří sem např: Prohlášení o shodě (a identikace produktu), materiálový bezpečnostní

list, zpráva o testování produktu.
