Installation

!

 Conservez ce mode d’emploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déména-

gement, veillez à ce qu’il suive toujours le lave-linge pour que

son nouveau propriétaire soit informé sur son mode de fon-

ctionnement et puisse profiter des conseils correspondants.

!

 Lisez attentivement les instructions: elles fournissent

d’importantes informations sur l’installation, l’utilisation et la

sécurité.

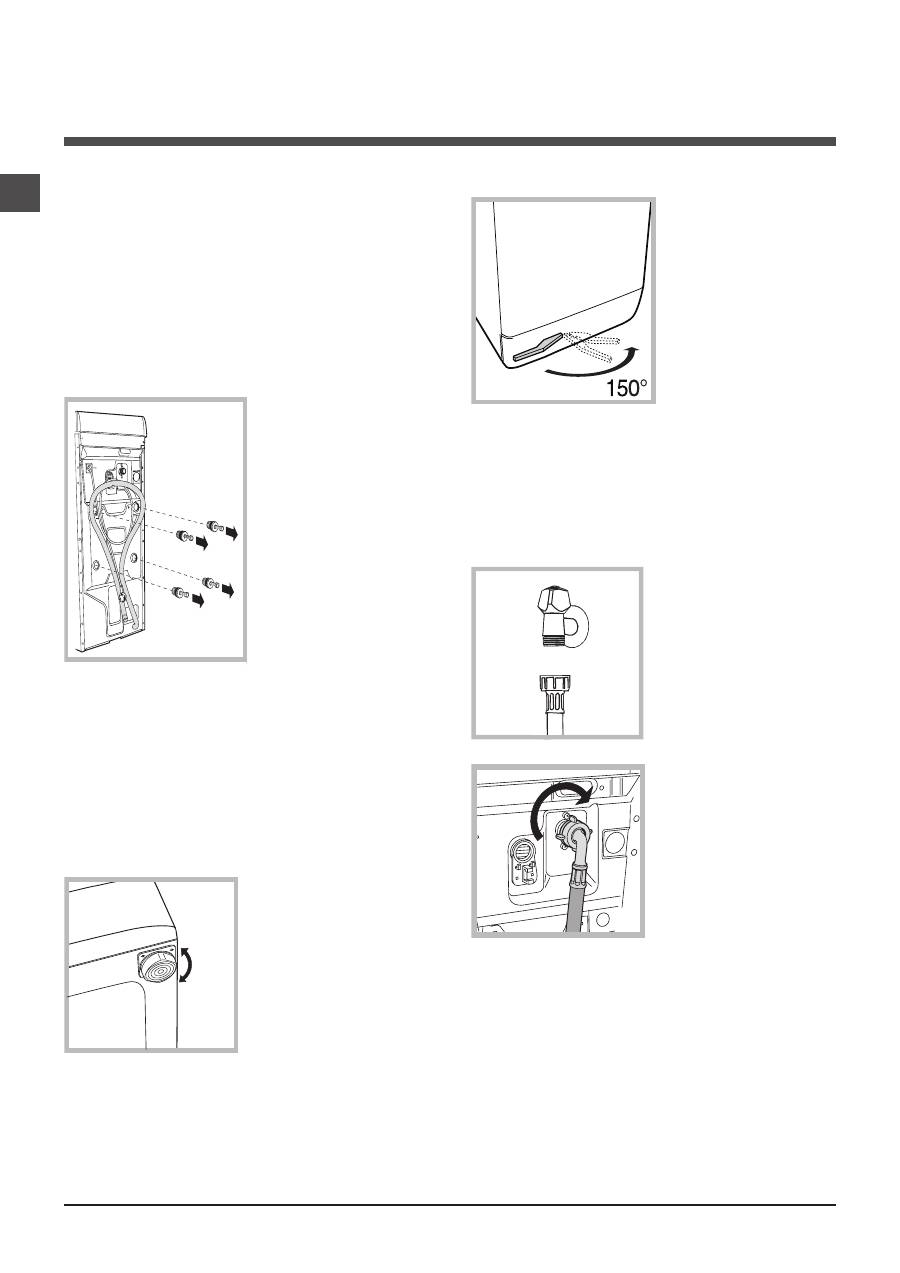

Déballage et mise à niveau

Déballage: enlever les 4 vis

1. Déballez le lave-linge.

2. Contrôlez que le lave-

linge n’a pas été endom-

magé pendant le tran-

sport. S’il est abîmé, ne le

raccordez pas et contac-

tez votre revendeur.

3. Enlevez les quatre vis

de protection pour le tran-

sport, le caoutchouc et la

cale, placés dans la partie

arrière

(voir figure)

.

4. Bouchez les trous

à l’aide des bouchons pla-

stique fournis.

5. Conservez bien toutes ces pièces: il faudra les remonter

en cas de transport du lave-linge.

!

Attention:

 en cas de réutilisation, les vis plus   courtes

doivent être montées dessus.

!

 Les emballages ne sont pas des jouets pour enfants.

Mise à niveau

Votre appareil peut s’avérer bruyant si vous n’avez pas

bien réglé ses deux pieds avant.

1.Installez le lave-linge sur

un sol plat et rigide, sans

l’appuyer contre des murs,

des meubles ou autre.

2.  Si  le  sol  n’est  pas  par-

faitement  horizontal,  vissez

ou dévissez les petits pieds

avant

(voir figure)

 pour niveler

l’appareil;  son  angle  d’incli-

naison,  mesuré  sur  le  plan

de travail, ne doit pas dépasser 2°.

Une bonne mise à niveau garantit la stabilité de la machine et

évite qu’il y ait des vibrations, du bruit et des déplacements

en cours de fonctionnement. Si la machine est posée sur de

la moquette ou un tapis, réglez les petits pieds de manière à

ce qu’il y ait suffisamment d’espace pour assurer une bonne

ventilation.

Mise en place, deplacements

Si votre lave-linge est muni

d’un  chariot  spécial  avec

roues rétractiles, vous pou-

vez le déplacer facile-ment.

Pour  faire  descendre  ce

chariot  et  pouvoir  ainsi

déplacer  sans  effort  votre

lave-linge, vous devez tirer

le  levier  situé  en  bas  à

gauche, sous la base. Une

fois  le  lave-linge  déplacé,

remettez-le dans la position

initiale.  Le  lave-linge  est

ainsi solidement mis en place.

Voir figure (seulement pour

les modéles prevues).

Raccordements hydrauliques et

électriques

Raccordement du tuyau d’arrivée de l’eau

1. Reliez le tuyau d’alimen-

tation en le vissant à un ro-

binet d’eau froide à embout

fileté 3/4 gaz

 (voir figure).

Faire couler l’eau jusqu’à ce

qu’elle soit limpide et sans

impuretés avant de raccor-

der.

2. Raccordez le tuyau

d’alimentation au lave-

linge en le vissant à la prise

d’eau prévue, dans la partie

arrière en haut à droite

(voir

figure)

.

3. Faites attention à ce que le tuyau ne soit ni plié ni

écrasé.

!

 La pression de l’eau doit être comprise entre les valeurs

indiquées dans le tableau des Caractéristiques techniques

(voir page ci-contre)

.

!

 Si la longueur du tuyau d’alimentation ne suffit pas,

adressez-vous à un magasin spécialisé ou à un technicien

agréé.

FR

15

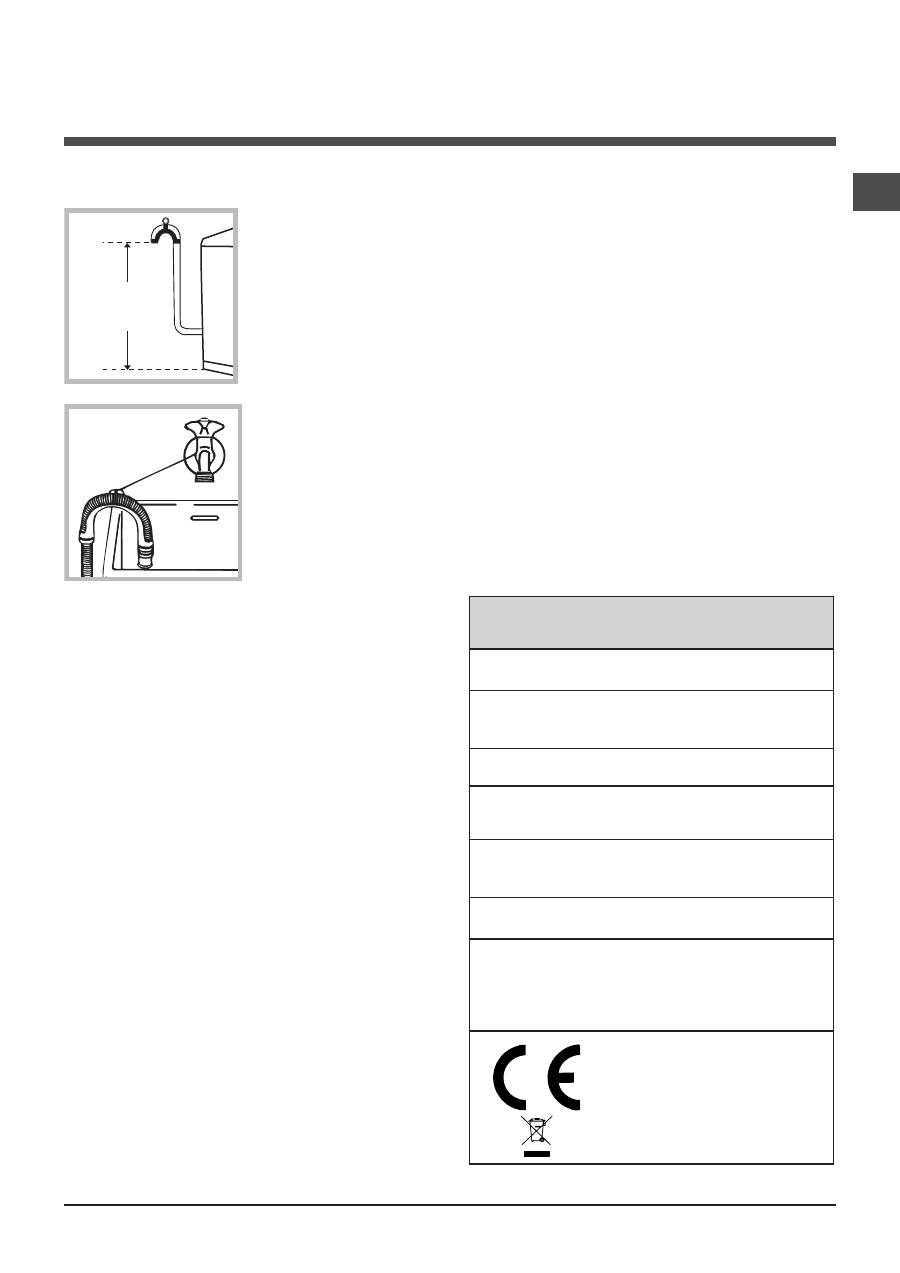

Raccordement du tuyau de vidange

Raccorder le tuyau d’éva-

cuation, sans le plier, à un

conduit d’évacuation ou

à une évacuation murale

placés à une distance du

sol comprise entre 65 et

100 cm;

ou bien l’accrocher à un

évier ou à une baignoi-

re, dans ce cas, fixer le

support en plastique fourni

avec l’appareil au robinet

(

voir figure

). L’extrémité

libre du tuyau d’évacuation

ne doit pas être plongée

dans l’eau.

!

 L’utilisation d’un tuyau de rallonge est absolument

déconseillée mais si on ne peut faire autrement, il faut

absolument qu’il ait le même diamètre que le tuyau original

et sa longueur ne doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de courant, s’as-

surer que:

• la prise est bien reliée à la terre et est conforme aux

réglementations en vigueur;

• la prise est bien apte à supporter la puissance maximale

de l’appareil indiquée dans le tableau des Caractéristi-

ques techniques

(voir ci-contre);

• la tension d’alimentation est bien comprise entre les

valeurs figurant dans le tableau des Caractéristiques

techniques (

voir ci-contre

);

• la prise est bien compatible avec la fiche du lave-linge.

Autrement, remplacer la prise ou la fiche.

!

 Le lave-linge ne doit pas être installé dehors, même à

l’abri, car il est très dangereux de le laisser exposé à la

pluie et aux orages.

!

 Après installation du lave-linge, la prise de courant doit

être facilement accessible.

65 - 100 cm

!

 N’utiliser ni rallonges ni prises multiples.

!

 Le câble ne doit être ni plié ni trop écrasé.

!

 Le câble d’alimentation ne doit être remplacé que par

des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de

non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l’appareil, effectuer

un cycle de lavage avec un produit lessiviel mais sans linge

et sélectionner le programme

2

.

Caractéristiques techniques

Modèle

ECOT7F 129

Dimensions

largeur 40 cm

hauteur 85 cm

profondeur 60 cm

Capacité

de 1 à 7 kg

Raccordements

électriques

Voir la plaque signalétique appliquée

sur la machine

Raccordements

hydrauliques

pression maximale 1 MPa (10 bar)

pression minimale 0,05 MPa (0,5

bar) capacité du tambour 42 litres

Vitesse d’esso-

rage

jusqu’à 1200 tours minute

Programmes de

contrôle selon

les directives

1061/2010 et

1015/2010

programme 6; température 60°C et

40°C.

Cet appareil est conforme aux Di-

rectives Communautaires suivantes:

- 2004/108/CE (Compatibilité élec-

tromagnétique)

- 2006/95/CE (Basse Tension)

- 2002/96/CE
