Graco AquaMax 2335E: 3 Antes de la puesta en servicio

161

1)

 Accesorios especiales de variantes de modelos

Traducción del Manual original de instrucciones

Español

Empalme de la manguera de

alta presión

Instalación

Máquinas sin tambor para la

manguera.

Máquinas con tambor para la

manguera.

3  Antes de la puesta en servicio

162

1)

 Accesorios especiales de variantes de modelos

Traducción del Manual original de instrucciones

Español

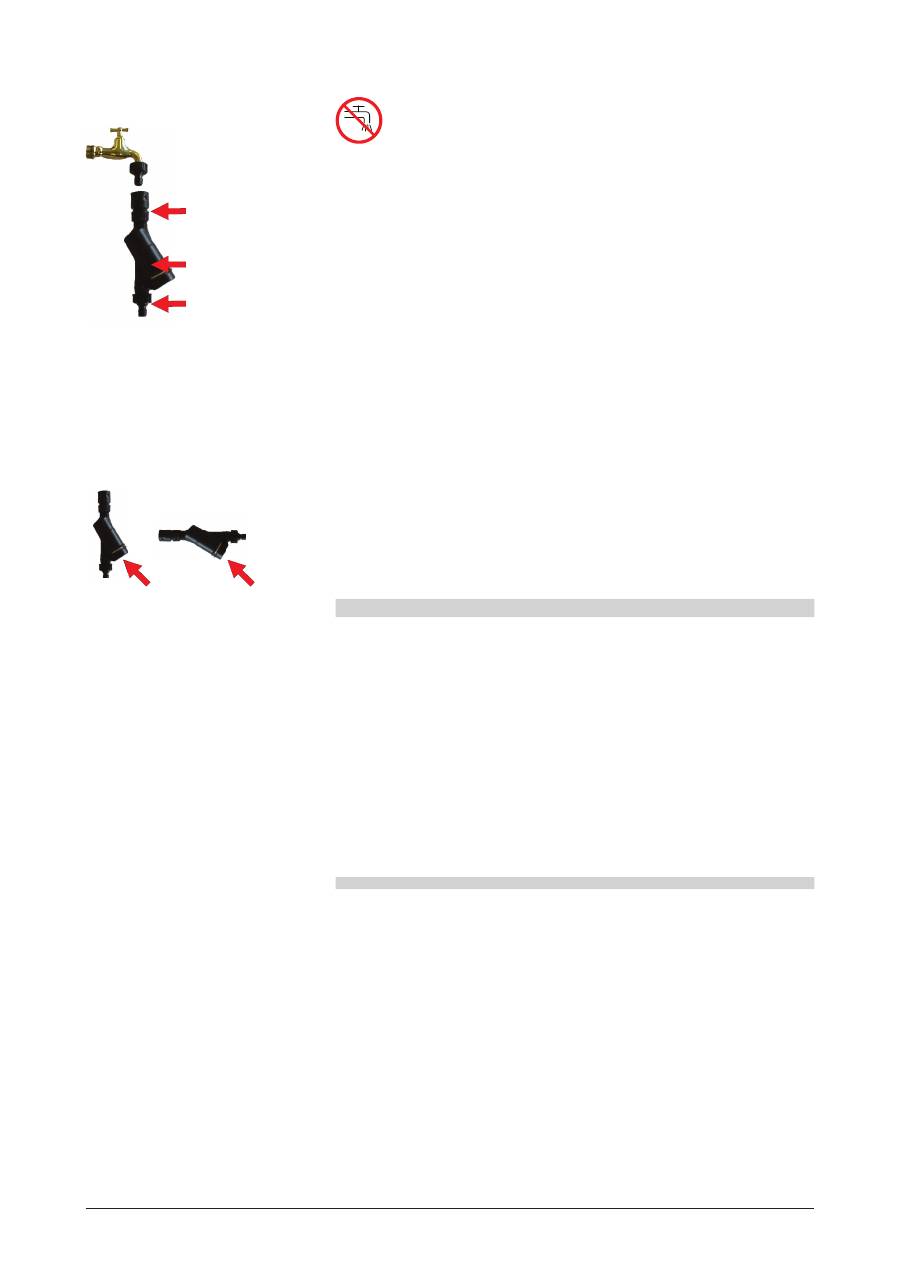

Guía de instalación

               c                       c

Válvula BA

  (a)

Conexión

  hembra

  Válvula

BA

  (b)

Conexión

  macho

Mantenimiento

1.  Instale un conector macho en el grifo.

2.  Conecte (a) la válvula BA al grifo.

3.  Instale un conector hembra en la manguera de la toma de agua.

4.  Conecte (b) la válvula BA a la manguera de la toma de agua.

5.  Conecte la manguera de la toma de agua a la máquina de alta

presión.

6.  Abra el grifo y arranque la máquina.

Por lo menos una vez al año compruebe el funcionamiento de la sigu-

iente manera:

1.  Después de su uso, apague la limpiadora de alta presión.

2.  Cierre el grifo.

3.  Libere la presión de la manguera de la toma de agua activando la

pistola de pulverización.

4.  Desmonte la válvula. El agua tiene que salir de la abertura de

drenaje (c) (máximo 100 ml) para asegurar la separación del agua

potable.

5.  Si este no es el caso, intente limpiar la válvula BA o póngase en

contacto con GRACO.

PRECAUCIÓN

•

Se puede instalar una válvula contra el flujo de retorno en

posición vertical u horizontal, y la apertura de drenaje (c) debe

colocarse apuntando hacia abajo.

•

El agua debe poder fluir libremente por el drenaje (c).

•

Si hay riesgo de que entre arena en la toma del agua (pro-

cedente del pozo por ejemplo), se debe instalar un filtro adicional

entre el grifo y la válvula contra el flujo de retorno.

•

La longitud de la manguera entre la válvula contra flujos de re-

torno y el limpiador a alta presión debe ser de 12 metros, como

mínimo, para absorber posibles picos de presión.

•

En cuanto el agua atraviesa la válvula BA, deja de ser potable

inmediatamente.

•

Proteja la válvula de las heladas.

•

Mantenga la válvula limpia.

Este limpiador/máquina limpiadora debe conectarse exclusiva-

mente al suministro de agua potable, siempre que se haya in-

stalado una válvula que evite flujos de retorno, del tipo BA de

acuerdo a la norma EN 1717.

Los números de pedido de la válvula BA son:

•

Válvula BA con acoplamientos GARDENA: 106411177

•

Válvula BA con acoplamientos NITO: 106411178

•

Válvula BA con acoplamientos GEKA: 106411179

•

Válvula BA sin acoplamientos: 106411184

Los números de pedido de los acoplamientos son:

•

3/4” GARDENA (a): 32541

•

3/4” GARDENA (b): 1608629

•

3/4” NITO (a): 1602945

•

3/4” NITO (b): 1600659

•

1/2” NITO (b): 1604669

•

3/4” GEKA (a): 1718

•

3/4” GEKA (b): 1311

163

1)

 Accesorios especiales de variantes de modelos

Traducción del Manual original de instrucciones

Español

Empalme de la manguera de

agua

1.  Lave la manguera de agua

brevemente con agua antes

de enchufarla a la máquina,

con el fin de que no accedan

a la máquina arena o otras

partículas de suciedad.

2.  Enchufe la manguera de

agua con el acoplamiento

rápido a la toma de agua.

3.  Abra el grifo de agua.

Conexión eléctrica

Cuide siempre en las máquinas con conmutación de tensión

1)

 de que

esté ajustada la tensión de red correcta antes de acoplar el enchufe

a la toma de corriente. En otro caso, puede destruir los componentes

eléctricos de la máquina.

PRECAUCIÓN

•

En caso de tener agua de mala calidad (arenas en suspensión,

etc.), monte un filtro de agua en la entrada de agua.

•

En la conexión de la máquina utilice una manguera con refuerzo

de fibra de un grosor nominal de 3/4“ (19 mm).

PRECAUCIÓN

•

Deberá conectar únicamente la máquina a una instalación con

toma de tierra.

•

La instalación eléctrica deberá efectuarla un electricista autori-

zado.

•

De acuerdo al estándar IEC- 60364-1 se recomienda encarecida-

mente la instalación de un interruptor diferencial para corriente

residual (GFCI) en el suministro eléctrico de esta máquina.

•

No deteriorar el cable eléctrico (p. ej. pisándolo, tirando de él o

aplastándolo).

•

Sacar el cable eléctrico cogiéndolo directamente del enchufe (no

tirando ni estirando del cable).

PRECAUCIÓN

•

Al utilizar bobinas de cable:  Desenrollar el cable de conexión

siempre por completo debido al peligro de sobrecalentamiento y

de incendio.

•

Las conexiones de cables deberán mantenerse secas y alejadas

del suelo.

Cable de prolongación

Utilice como cable de extensión sólo tipos de cable establecidos por el

fabricante o en una ejecución de alta calidad.

En caso de utilización de un cable de prolongación, se ha de tener en

cuenta el tamaño transversal mínimo del cable:

Largo del cable

Corte transversal

< 16 A

< 25 A

hasta 20 m

1.5 mm

2

2.5 mm

2

de 20 hasta 50 m

2.5 mm

2

4.0 mm

2
