21

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

WARNUNG

Gefahr, die zu schweren Verletzungen oder zum Tod führen kann.

GEFAHR

Gefahr, die unmittelbar zu schweren und irreversiblen Verletzungen

oder zum Tod führt.

VORSICHT

Gefahr, die zu leichten Verletzungen oder Sachschäden führen kann.

Kennzeichnung der

Sicherheitshinweise

Warnungen

1 Wichtige  Sicherheitshinweise

WARNUNG

•

Jede sicherheitsbedenkliche Arbeitsweise unterlassen.

•

Es dürfen keine Veränderungen an den mechanischen, ele-

ktrischen oder thermischen Sicherheitseinrichtungen vor-

genommen werden.

•

Dieses Gerät dürfen Kinder oder Personen mit verringerten phy-

sischen, sensorischen oder mentalen Fähigkeiten oder mit fe-

hlenden Erfahrungen erst benutzen, wenn sie zuvor eingewiesen

worden sind.

•

Für diese Maschine dürfen nur Reinigungsmittel verwendet

werden, die von GRACO empfohlen werden oder mit dieser

Maschine geliefert wurden. Die Verwendung anderer Reinigungs-

mittel kann die Sicherheit bei der Verwendung der Maschine bee-

inträchtigen.

•

Explosionsgefahr – Den Reiniger nicht zum Versprühen en-

tflammbarer Flüssigkeiten verwenden.

22

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

VORSICHT

•

Hochdruckreiniger können gefährlich sein. Richten Sie den Was-

serstrahl niemals auf Personen, Haustiere, unter Spannung ste-

hende Elektrogeräte oder auf die Maschine selbst.

•

Versuchen Sie niemals, Kleidungsstücke oder Schuhe zu reini-

gen, die gerade von Ihnen oder von anderen Personen getragen

werden.

•

Allen Benutzern und Personen, die sich in unmittelbarer Nähe

des Reinigungsplatzes befinden, wird empfohlen, sich während

der Reinigungsarbeit vor aufspringenden Partikeln zu schützen.

•

Tragen Sie bei der Arbeit mit dem Gerät eine Schutzbrille.

•

Decken Sie die Maschine nicht zu, solange sie eingeschaltet ist.

•

Verwenden Sie das Gerät niemals in einer explosionsgefährdeten

Umgebung. Erkundigen Sie sich im Zweifelsfall bei den lokalen

Behörden.

•

Die Hochdruckreinigung asbesthaltiger Materialien ist verboten.

•

Dieser Hochdruckreiniger darf bei Temperaturen von unter 0°C

nicht verwendet werden.

•

Nur den angegebenen Brennstoff verwenden. Falscher Brennst-

off stellt eine erhebliche Gefahr dar.

•

Beim Betrieb des Gerätes tre ten an der Spritzeinrichtung Rück-

 stoß kräf te auf, bei ab ge win kel tem Sprührohr zusätzlich ein

Drehmoment, daher Spritz ein rich tung fest in beiden Händen

halten.

•

Das zu reinigende Objekt ist zu prüfen, ob beim Reinigen von

die sem gefährliche Stoffe gelöst und an die Umwelt abgegeben

wer den, z.B. Asbest, Öl.

•

Empfindliche Teile aus Gummi, Stoff o.ä. nicht mit dem Rund-

 strahl reinigen.  Beim Reinigen auf ge nü gend Ab stand zwischen

Hoch druck dü se und Oberfläche achten um eine Beschädigung

der zu reinigenden Oberfläche zu ver mei den.

•

Gerät nie ohne Wasser in Be trieb nehmen. Auch kurz zei ti ger

Was ser man gel führt zu schwe rer Be schä di gung der Pum pen-

 man schet ten.

• Jede

sicherheitsbedenkliche

Ar

beits wei se ist zu unterlassen.

•

Den Auslöser nicht festbinden.

23

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

2 Beschreibung

Bedienelemente

1. Spritzpistole

2. Elektrische

Anschlussleitung

3. Sprührohr

4.  Halterung für Netzanschlus-

sleitung

5. Reinigungsmittel-Tank

6. Sprührohr-Ablage

7. Wasseranschluss

und

Wasser einlassfilter

8. Wasseranschluss

für

Schlauchtrommel

9. Hauptschalter

10. Reinigungsmittel-Dosierung

11. Schubbügel

12. Schlauchtrommel

1)

13. Hochdruckschlauch-An-

schluss

4

5

6

1

2

3

13

7

8

10

11

9

12

24

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

Betriebsanleitung

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie unbedingt die Be-

triebsanleitung durch und bewahren Sie diese griffbereit auf.

Das Betreiben des Gerätes unterliegt den geltenden nationalen Bes-

timmungen. Neben der Betriebsanleitung und den im Verwenderland

geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die

anerkannten fachtechnischen Regeln für sicherheits- und fachgerech-

tes Arbeiten zu beachten.

Verwendungszweck des

Gerätes

Dieser Hochdruckreiniger wurde für eine professionelle Verwendung

entworfen. Er kann zum Reinigen von landwirtschaftlichen Maschinen,

Konstruktionsmaschinen, Ställen, Fahrzeugen, rostigen Flächen und

Ähnlichem verwendet werden.

Das Gerät ist nicht für die Reinigung von Flächen, die mit Lebensmit-

teln in Kontakt kommen, zugelassen.

Jede darüber hinausgehende Verwendung gilt als nicht bestimmungs-

gemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung

der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instand-

haltungsbedingungen.

Weitere Unterstützung

Vor Inbetriebnahme

Für weitere Fragen wenden Sie sich an den für Ihr Land zuständigen

GRACO-Service.

Vor der ersten Inbetriebnahme sollten Sie das Gerät sorgfältig auf

eventuelle Mängel oder Schäden überprüfen. Falls Sie solche feststel-

len, nehmen Sie das Gerät nicht in Betrieb und kontaktieren Sie Ihren

GRACO Händler.

25

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

Hochdruckschlauch

anschließen

Gerät zusammenbauen

Geräte ohne Schlauchtrommel.

Geräte mit Schlauchtrommel

3  Vor der Inbetriebnahme

26

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

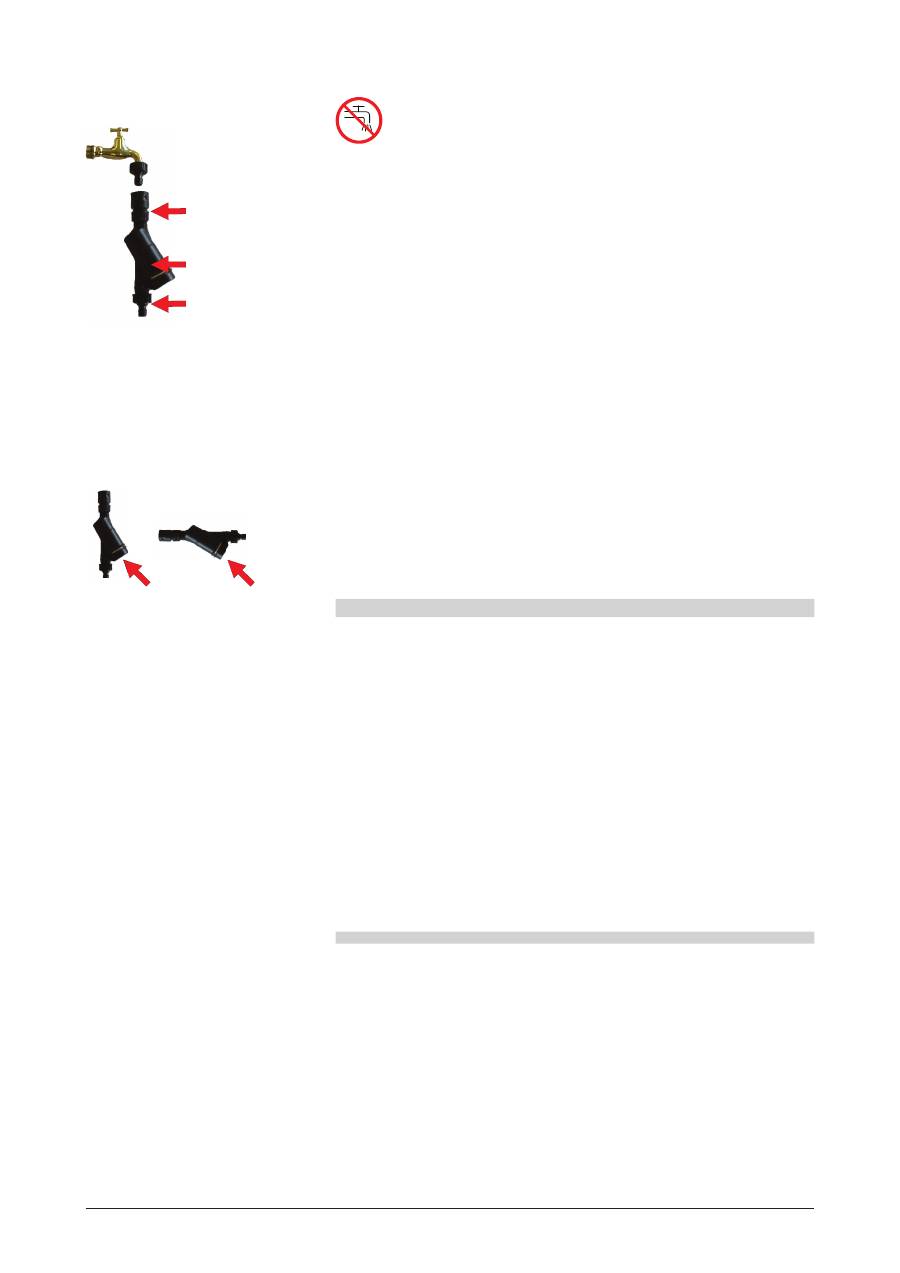

Montageanleitung

               c                       c

BA-Ventil

  (a)

Weibliche

  Kupplung

  BA-Ventil

  (b)

Männliche

  Kupplung

Wartung

1.  Das männliche Kupplungsstück am Wasserhahn anbringen.

2.  (a) am BA-Ventil zum Wasserhahn anschließen.

3.  Das weibliche Kupplungsstück am Wasserzulaufschlauch anbrin-

gen.

4.  (B) am BA-Ventil zum Wasserzulaufschlauch anschließen.

5.  Den Wasserzulaufschlauch an den Hochdruckreiniger anschließen.

6.  Wasserhahn öffnen und das Gerät starten.

Mindestens einmal pro Jahr folgende Funktionen prüfen:

1.  Den Hochdruckreiniger nach dem Betrieb ausschalten.

2.  Den Wasserhahn schließen.

3.  Den Wasserdruck im Zulaufschlauch durch Betätigen der Sprühpis-

tole ablassen.

4.  Den Rückflussverhinderer ausbauen. Aus der Ablassöffnung (c)

muss Waser austreten (max. 100 ml), um die Trennung des Trink-

wassers zu gewährleisten.

5.  Ist dies nicht der Fall, das BA-Ventil reinigen oder an Ihren GRACO

Ansprechpartner wenden.

VORSICHT

•

Der Rückflussverhinderer kann entweder vertikal oder horizontal

montiert werden. Die Abflussöffnung (c) muss nach unten ger-

ichtet montiert werden.

•

Das Wasser muss aus der Abflussöffnung ungehindert abfließen

können.

•

Wenn Gefahr von Sandablagerung durch das verwendete Was-

ser (z. B. bei Wasser aus dem eigenen Brunnen), muss ein

zusätzlicher Filter zwischen Wasserquelle und Rückflussverhin-

derer montiert werden.

•

Die Länge des Schlauchs zwischen der Rückstausicherung und

dem Hochdruckreiniger muss mindestens 6 Meter betragen (und

einen Durchmesser von mindestens 3/4“ haben), um mögliche

Druckspitzen auszugleichen.

•

Sobald das Wasser das Dosierventil durchflossen hat, ist es kein

Trinkwasser mehr.

•

Den Rückflussverhinderer vor Frost schützen.

•

Den Rückflussverhinderer sauber und schmutzfrei halten.

Dieser Hochdruckreiniger darf nur an einen Trinkwasseran-

schluss angeschlossen werden, wenn eine entsprechende

Rückstausicherung des Typs BA gemäß EN 1717 installiert ist.

Das BA-Ventil kann unter folgender Nummer bestellt werden:

•

BA-Ventil mit GARDENA Kupplung: 106411177

•

BA-Ventil mit NITO Kupplung: 106411178

•

BA-Ventil mit GEKA Kupplung: 106411179

•

BA-Ventil ohne Kupplung: 106411184

Die Kupplungen können unter folgender Nummer bestellt werden:

•

3/4” GARDENA (a): 32541

•

3/4” GARDENA (b): 1608629

•

3/4” NITO (a): 1602945

•

3/4” NITO (b): 1600659

•

1/2” NITO (b): 1604669

•

3/4” GEKA (a): 1718

•

3/4” GEKA (b): 1311

27

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

Wasserschlauch anschließen

1.  Den Wasserschlauch vor dem

Anschluss an das Gerät kurz

mit Wasser spülen, da mit

Sand und andere Schmut-

z teil chen nicht in das Gerät

gelangen können.

2.  Wasserschlauch am Was ser-

 an schluss anschließen.

3. Wasserhahn

öffnen.

Elektrischer Anschluss

Bei Geräten mit Span nungs um schal tung

1)

 (siehe Abbildung) unbedingt

dar auf ach ten, dass die korrekte Netz span nung am Gerät ein ge stellt

ist, bevor der Netz stec ker in die Steck do se gesteckt wird.

VORSICHT

•

Bei schlechter Was ser qua li tät (Schwemmsand etc.) ein Was ser-

 fein fil ter im Was ser zu lauf zu mon tie ren.

•

Zum Anschluss des Gerätes ei nen ge we be ver stärk ten Was-

 ser schlauch mit einer Nenn wei te von mindestens 3/4” (19 mm)

verwenden.

VORSICHT

•

Schließen Sie das Gerät ausschließlich an eine geerdete

Stromquelle an.

•

Die Stromquelle muss von einem konzessionierten Elektriker in-

stalliert worden sein.

•

Es wird ausdrücklich empfohlen, das Gerät an eine Strom-

versorgung mit einem Fehlerstrom-Schutzschalter (GFCI) an-

zuschließen.

•

Netzanschlussleitung nicht be schä di gen (z. B. durch Über fah ren,

Zerren, Quet schen).

•

Netzanschlussleitung nur direkt am Stecker ausziehen (nicht

durch Ziehen, Zerren an der An schluss lei tung).

VORSICHT

•

Bei Verwendung von Kabeltrommeln: Wegen Überhitzungs- und

Brandgefahr Anschlussleitung immer ganz ab wi ckeln.

•

Kabelverbindungen sollten trocken sein und dürfen nicht mit dem

Boden in Berührung kommen.

Verlängerungsleitung

Als Verlängerungsleitung nur die vom Hersteller angegebene oder eine

höherwertige Ausführung verwenden.

Auf Mindestquerschnitt der Leitung achten:

Kabellänge

Querschnitt

< 16 A

< 25 A

bis 20 m

1.5 mm

2

2.5 mm

2

20 bis 50 m

2.5 mm

2

4.0 mm

2

28

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

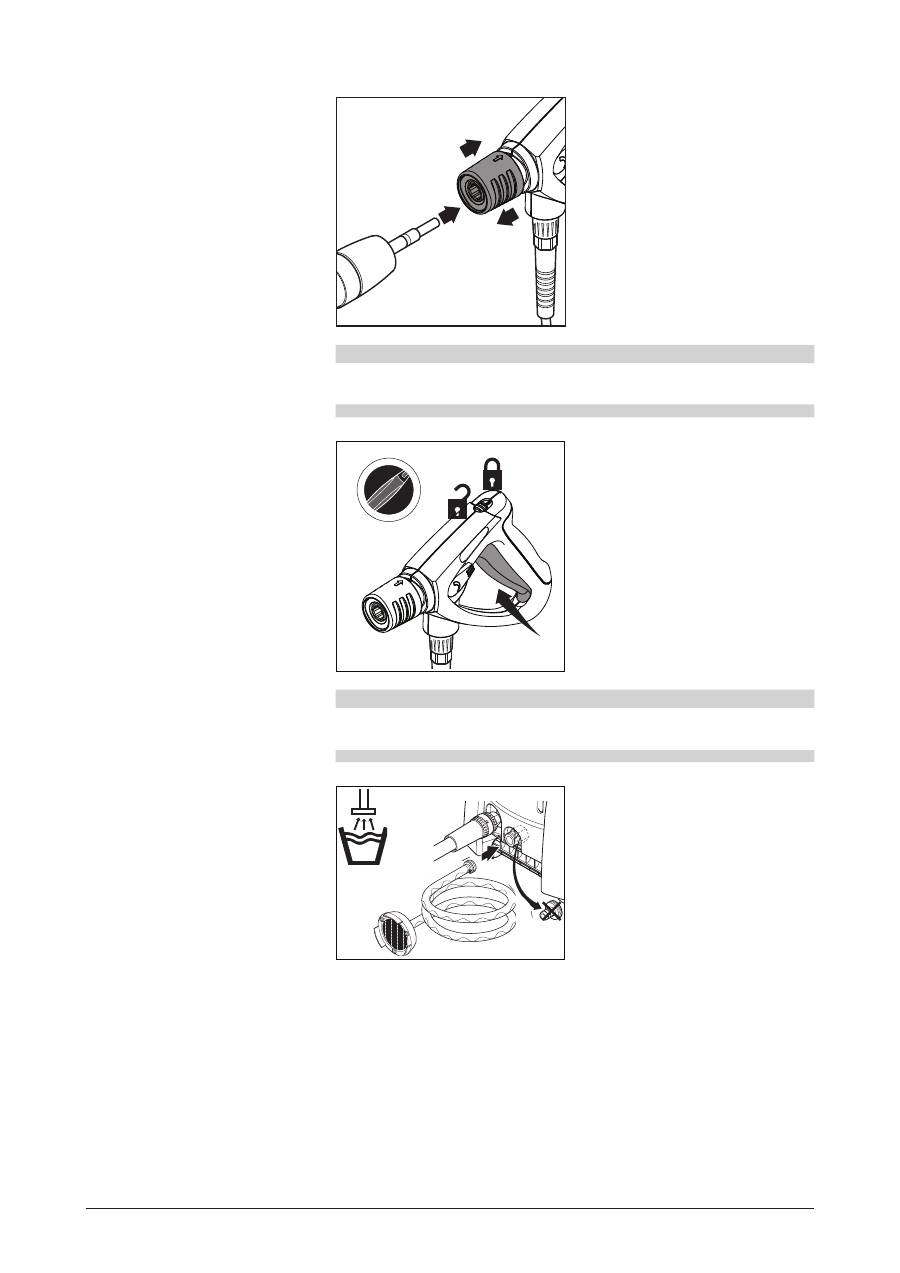

Sprührohr an Spritzpistole

anschließen

Gerät einschalten bei

Anschluss an eine

Wasserleitung

Gerät einschalten bei

Anschluss an offene Behälter

(Saugbetrieb)

A

C

B

1.  Den blauen Schnellkup-

plungsgriff (A) der Spritzpis-

tole nach hinten ziehen.

2.  Den Nippel des Sprührohres

(B) in die Schnellkupplung

stecken und diese loslassen.

3.  Das Sprührohr (oder den Auf-

satz) nach vorne ziehen um

sicherzustellen, dass es fest

mit der Spritzpistole verbun-

den ist.

O

I

1.  Hauptschalter in Stel lung “ I “

bringen.

2.  Spritzpistole entriegeln und

betätigen.

3.  Sicherungsriegel auch bei

kurzzeitigen Ar beits un ter bre c-

hun gen einlegen.

1.  GRACO-Saugset vor dem

Anschluss an das Gerät mit

Wasser füllen.

2.  Hauptschalter in Stel lung “ I “

bringen.

3.  Spritzpistole entriegeln und

betätigen.

Max. Ansaughöhe(Befüllt) =  1m.

VORSICHT

Den Nippel immer von even tu el len Schmutzteilchen säubern, bevor

das Sprührohr mit der Spritz pis to le verbunden wird.

VORSICHT

Zum Entlüften des Systems in kurzen Zeitabständen die Spritz pis to le

mehrmals be tä ti gen.

4  Bedienung / Betrieb

29

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

Druckregulierung mit der

Powerspeed Vario Plus Lanze

Druckregulierung an der

FlexoPower Plus Düse

Verwendung von

Reinigungsmitteln

Drehknopf an der Spritz ein rich-

 tung drehen:

•

Hochdruck =  im

Uhrzeigersinn (+)

•

Niederdruck = gegen den

Uhrzeigersinn (–)

MAX

CHEM

Hülse der FlexoPower Plus-Düse

drehen:

•

Hochdruck =  MAX.

•

Niederdruck = MIN.(CHEM)

Approx.

5%

3%

1%

0%

Nur im Niederdruckbetrieb kön-

nen Reinigungsmittel über den

serienmäßig eingebauten Injektor

angesaugt werden:

1.  Reinigungsmittel nach Vor-

schrift des Herstellers vorver-

dünnen.

2.  Druckregler auf niedrigen

Druck einstellen.

3. Gewünschte

Reinigungsmit-

telmenge durch Drehen am

Dosierventil einstellen.

4.  Hauptschalter in Stel lung “ I “

bringen.

5. Spritzpistole

betätigen.

VORSICHT

Reinigungsmittel dürfen nicht antrocknen. Die zu reinigende Ober-

fläche könnte sonst beschädigt werden.

30

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

Arbeitstechniken

Einweichen

Reinigungsmittel und Schaum

aufbringen

Temperatur

Mechanische Ein wir kung

Große Wasserleistung und

hoher Druck

5 Anwendungsgebiete  und  Arbeitsmeth- oden

Wirkungsvolle Hoch druck rei ni gung wird erreicht durch Be ach tung

einiger weniger Richt li ni en, kombiniert mit Ihren ei ge nen Er fah run gen

in spe zi el len Bereichen. Zubehör und Rei ni gungs mit tel können, wenn

sie korrekt eingesetzt werden, die Rei ni gungs wir kung vestärken. Hier

finden sie einige grund sätz li che Hin wei se.

Ver kru ste te und dicke Schich ten von Schmutz können gelöst oder auf-

geweicht werden, wenn diese eine zeitlang eingeweicht wer den. Eine

ideale Methode insbesondere in der Land wirt schaft – zum Beispiel in

Schwei ne stäl len. Die beste Wirkung wird erreicht durch Einsatz von

Schaum- und alkalischen Reinigern. Ober flä che mit Rei ni gungs mit-

 tel lö sung ein sprü hen und 30 Minuten ein wir ken lassen. Danach kann

we sent lich schneller mit dem Hoch druck strahl gereinigt werden.

Reinigungsmittel und Schaum sollten auf die trockene Ober flä che

aufgesprüht werden damit das Reinigungsmittel ohne wei te re Verdün-

nung mit dem Schmutz in Kontakt kommt. An senk rech ten Flächen von

unten nach oben arbeiten, um Schlie ren zu ver mei den, wenn die Rei ni-

 gungs mit tel lö sung abläuft. Einige Mi nu ten einwirken lassen bevor mit

dem Hoch druck strahl gereinigt wird. Rei ni gungs mit tel nicht an trock nen

lassen.

Die Rei ni gungs wir kung wird bei höheren Temperaturen ver stärkt. Ins-

besondere Fette und Öle kön nen leichter und schnel ler gelöst werden.

Proteine können bei Tem pe ra tu ren um 60°C am bes ten gelöst werden,

Öle und Fette bei 70°C bis 90°C.

Um starke Schmutz schich ten aufzulösen, wird zusätzliche me cha-

 ni sche Einwirkung not wen dig. Spezielle Sprüh roh re und (ro tie ren de)

Wasch bür sten bieten den besten Effekt um die Schmutz schicht zu

lösen.

Hoher Druck ist nicht immer die beste Lösung und zu hoher Druck

kann Oberflächen beschädigen. Die Rei ni gungs wir kung hängt ebenso

von der Was ser lei stung ab. Ein Druck von 100 bar ist für die Fahr zeu-

g rei ni gung aus rei chend (in Verbindung mit war mem Was ser). Größere

Was ser lei stung ermöglicht das Spülen und den Transport des gelösten

Schmutzes.

31

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

6 Nach  der  Arbeit

Gerät ausschalten

Aufrollen von Anschlussleitung

und Hochdruckschlauch und

Verstauen von Zubehör

Lagerung

Aufbewahrung (frostsichere

Lagerung)

O

I

1. Hauptschalter

ausschalten,

Schalter auf Stellung “OFF”.

2. Wasserhahn

schlie

ßen.

3. Spritzpistole

be

tä ti gen, bis

das Gerät drucklos ist.

4.  Sicherungsriegel an der Sp-

ritzpistole einlegen.

1. Anschlussleitung

aufrollen.

2. Hochdruckschlauch

aufrollen.

3.  Sprührohr und Zubehör in die  Hal te run gen einlegen.

Gerät trocken und frostgeschützt lagern.

Wird der Hochdruckreiniger in einem Raum abgestellt, in dem Tem-

peraturen um oder unter 0°C auftreten, muß vorher Frostschutzmittel

durch die Pumpe angesaugt werden:

1.  Wasserzulaufschlauch vom Gerät trennen.

2. Sprührohr

abnehmen.

3.  Gerät einschalten, Schalterstellung “ I “ und Spritzpistole betätigen.

4.  Einen kurzen Wasserschlauch an den Wasserzulauf des Reinigers

anschließen und das andere Schlauchende in einen Behälter mit

Frostschutzmittel legen.

5.  Gerät einschalten, Schalterstellung “ I “.

6.  Spritzpistole über den Behälter mit Frostschutzmittel halten und

betätigen um den Ansaugvorgang zu starten.

7.  Während des Ansaugvorgangs Spritzpistole 2 bis 3 mal betätigen.

8.  Ansaugschlauch aus dem Behälter mit dem Frostschutzmittel he-

ben und Spritzpistole betätigen, um das restliche Frostschutzmittel

abzupumpen.

9. Gerät

ausschalten.

VORSICHT

Stolpergefahr. Zur Vermeidung von Unfällen stets das Stromkabel

und den Schlauch aufrollen.

VORSICHT

•

Um jedes Risiko zu vermeiden, ist das Gerät vor der Wiederin-

betriebnahme möglichst in einem beheizten Raum zwischenzu-

lagern.

•

Schalten sie ein eingefrorenes gerät niemals ein.

32

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

7  Behebung von Störungen

Störung

Ursache

Behebung

Druckabfall

•

Luft im System

•

System entlüften, dazu Sp-

ritzpistole in kurzen Zeitab-

ständen mehrmals betätigen,

evtl. Maschine ohne ange-

schlossenen Hochdruck-

schlauch kurzzeitig in Betrieb

nehmen.

• HD-Düse

verstopft/abgenutzt

• HD-Düse

reinigen/wechseln

• Reinigungsmitteltank

leer

• Reinigungsmitteltank

auffüllen

oder Dosierventil in Stellung

“0” bringen

Druckschwankungen

•

Pumpe saugt Luft an (nur im

Saugbetrieb möglich)

•

Luftdichtigkeit des Saugsets

überprüfen

• Wassermangel

• Wasserhahn

öffnen

•

Wasserzulaufschlauch zu lang

bzw. zu geringer Querschnitt

• Vorgeschriebenen

Wasserzu-

laufschlauch verwenden

•

Wassermangel durch verstopf-

ten Wasserfilter

•

Wasserfilter im Wasseran-

schluss reinigen (nie ohne

Wasserfilter arbeiten!)

•

Wassermangel durch Nich-

tbeachten der max. zulässigen

Ansaughöhe

• Siehe

Inbetriebnahme

Beim Einschalten läuft der Motor

nicht an

•

Stecker ist nicht richtig

eingesteckt, Stromunterbrec-

hung

•

Stecker, Leitung und Schalter

überprüfen und ggf. durch

eine Elektrofachkraft aus-

tauschen lassen

•

Netzsicherung ist abgeschaltet •

Netzsicherung einschalten

Motor brummt beim Einschalten,

ohne anzulaufen

•

Netzspannung ist zu niedrig,

oder Phasenausfall

• Elektrischen

Anschluss

über-

prüfen lassen

•

Pumpe ist blockiert oder einge-

froren

• GRACO-Kundendienst

ver-

ständigen

•

Falscher Querschnitt oder

Länge des Verlängerungska-

bels

• Richtigen

Kabelquerschnitt

bzw Länge verwenden.

Motor schaltet aus

•

Überlastschutz hat ausgelöst

wegen Überhitzung oder Über-

lastung des Motors

•

Übereinstimmung von Ver-

sorgungsspannung und

Gerätespannung überprüfen

lassen. Ausschalten und

mindestens 3 Minuten abküh-

len lassen

• Hochdruckdüse

verschmutzt

• Hochdruckdüse

wechseln

Reinigungsmittel bleiben aus

•

Injektor verschmutzt oder

Saugschlauch verstopft

• Reinigen

• Reinigungsmittelbehälter

leer

• Reinigungsmittelbehälter

auffüllen

•

Drehknopf an Sprührohr oder

FlexoPowerJet-Düse nicht auf

Niederdruck eingestellt

•

Einstellung siehe Kapitel 4.

33

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

8 Sonstiges

Transport

Zum sicheren Transport in und auf Fahr zeu gen empfehlen wir, das

Gerät rutsch- und kippsicher mit Bändern zu fixieren.

Transport in liegender Position:

•

Das Gerät nicht auf die Seite mit den Anschlüssen kippen oder

legen.

•

Saugschlauch aus dem Reinigungsmitteltank nehmen und den

Tank mit dem mitgelieferten Deckel verschließen.

•

Bevor das Gerät eingeschaltet wird: darauf achten, dass  das Öl

aus dem Ölauffangbehälter in das Pumpengehäuse zurückgeflos-

sen ist. Ölstand kontrollieren, bei Bedarf Öl nachfüllen.

Wenn Gerät und Zubehör bei Tem pe ra tu ren  um oder unter 0°C trans-

 por tiert werden, empfehlen wir die Verwendung von Frost schutz mit tel.

Reparatur und Wartung

Garantie

Immer den Stecker aus der Dose ziehen bevor Sie Wartungsarbeiten

an der Maschine durchführen.

Für Garantie und Gewährleistung gelten unsere allgemeinen Ge-

schäftsbedingungen.

Eigenmächtige Veränderungen am Gerät, der Einsatz falscher Zube-

hörteile und Reinigungsmittel sowie nicht bestimmungsgemäßer Ge-

brauch schließen eine Haftung des Herstellers für daraus resultierende

Schäden aus.

Gerät der Wieder verwertung

zuführen

Das ausgediente Gerät sofort unbrauchbar machen.

1. Netzstecker

ziehen

2. Anschlussleitung

durchtrennen.

3.   Werfen Sie Elektrogeräte nicht in den Hausmüll.

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und

Elektronik-Altgeräte müssen verbrauchte Elektrogeräte ge-

trennt gesammelt und einer umweltgerechten Wiederverwer-

tung zugeführt werden. Bei Fragen wenden Sie sich bitte an Ihre Ge-

meindeverwaltung oder Ihren nächsten Händler.

34

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

EG-Konformitätserklärung

EC-DECLARATION OF CONFORMITY

EG-VERKLARING VAN OVEREENSTEMMING, DÉCLARATION DE CONFORMITÉ CE, EG-KONFORMITÄTSERKLÄRUNG, DICHIARAZIONE DI

CONFORMITÀ CE, EF-OVERENSSTEMMELSESERKLÆRING,

ǼȀ

-

ǻǾȁȍȈǾ ȈȊȂȂȅȇĭȍȈǾȈ

, DECLARAÇÃO DE CONFORMIDADE – CE,

DECLARACIÓN DE CONFORMIDAD DE LA CE, EY-VAATIMUSTENMUKAISUUSVAKUUTUS, EG-DEKLARATION OM ÖVERENSSTÄMMELSE,

ES PROHLÁŠENÍ O SHOD

ċ

, EÜ VASTAVUSDEKLARATSIOON, EC MEGFElEL

ė

SÉGI NYILATKOZAT, EK ATBILST

Ʈ

BAS DEKLAR

Ɩ

CIJA, ES

ATITIKTIES DEKLARACIJA, DEKLARACJA ZGODNO

ĝ

CI UE, DIKJARAZZJONI-KE TA’ KONFORMITA`, IZJAVA ES O SKLADNOSTI, ES -

VYHLÁSENIE O ZHODE,

ȿɈ

-

ȾȿɄɅȺɊȺɐɂə ɁȺ ɋɔȼɆȿɋɌɂɆɈɋɌ

, DEIMHNIÚ COMHRÉIREACHTA CE, CE-DECLARA

ğ

IE DE CONFORMITATE

ISO 9001 Registered

AquaMax 2330E, 2335E

Model

Modèle, Modell, Modello,

ȂȠȞIJȑȜȠ

,

Modelo, Malli, Mudel, Modelis, Mudell,

Ɇɨɞɟɥ

, Samhail

287428, 287429

Part

Bestelnr., Type, Teil, Codice, Del,

ȂȑȡȠȢ

, Peça,

Referencia, Osa, Sou

þ

ást,  Részegység, Da

ƺ

a,  Dalis,

Cz

ĊĞü

, Taqsima,

ý

as

Ģ

,

ɑɚɫɬ

, Páirt, Parte

Complies With The EC Directives:

Voldoet aan de EG-richtlijnen, Conforme aux directives CE, Entspricht den EG-Richtlinien, Conforme alle direttive CE, Overholder EF-direktiverne,

ȈȪȝijȦȞĮ ȝİ IJȚȢ ȅįȘȖȓİȢ IJȘȢ ǼȀ

, Em

conformidade com as Directivas CE, Cumple las directivas de la CE, Täyttää EY-direktiivien vaatimukset, Uppfyller EG-direktiven, Shoda se sm

Č

rnicemi ES, Vastab EÜ direktiividele,

Kielégíti az EK irányelvek követelményeit, Atbilst EK direkt

Ư

v

Ɨ

m, Atitinka šias ES direktyvas, Zgodno

Ğü

 z Dyrektywami UE, Konformi mad-Direttivi tal-KE, V skladu z direktivami ES, Je v

súlade so smernicami ES,

ɋɴɜɦɟɫɬɢɦɨɫɬ ɫ Ⱦɢɪɟɤɬɢɜɢ ɧɚ ȿɈ

, Tá ag teacht le Treoracha an CE, Respect

ă

 directivele CE

2006/42/EC Machine Directive

2006/95/EC Low Voltage Directive

2004/108/EC EMC Directive

Standards Used:

Gebruikte maatstaven,  Normes respectées , Verwendete Normen, Norme applicate, Anvendte standarder ,

ȆȡȩIJȣʌĮ ʌȠȣ ȤȡȘıȚȝȠʌȠȚȒșȘțĮȞ

, Normas utilizadas, Normas aplicadas,

Sovellettavat standardit, Tillämpade standarder, Použité normy, Rakendatud standardid, Alkalmazott szabványok, Izmantotie standarti, Taikyti standartai, U

Ī

yte normy, Standards U

Ī

ati,

Uporabljeni standardi, Použité normy,

ɂɡɩɨɥɡɜɚɧɢ ɫɬɚɧɞɚɪɬɢ

, Caighdeáin arna n-úsáid , Standarde utilizate

  EN 12100, EN 60335-2-79, EN 55014-1, EN 55014-2, EN 61000-3-2, DIN EN 60335-2-79

Notified Body for Directive

Aangemelde instantie voor richtlijn , Organisme notifié pour la directive , Benannte Stelle für diese Richtlinie, Ente certificatore della direttiva, Bemyndiget organ for direktiv ,

ǻȚĮțȠȚȞȦȝȑȞȠ

ȩȡȖĮȞȠ ȅįȘȖȓĮȢ

, Organismo notificado relativamente à directiva, Organismo notificado de la directiva, Direktiivin mukaisesti ilmoitettu tarkastuslaitos, Anmält organ för direktivet, Ú

Ĝ

edn

Č

oznámený orgán pro sm

Č

rnici, Teavitatud asutus (direktiivi järgi), Az irányelvvel kapcsolatban értesített testület, Pilnvarot

Ɨ

 iest

Ɨ

de saska

ƼƗ

 ar direkt

Ư

vu, Apie direktyv

ą

 Informuota institucija,

Cia

ł

o powiadomione dla Dyrektywy, Korp av

Ī

at bid-Direttiva, Priglašeni organ za direktivo, Notifikovaný orgán pre smernicu,

ɇɨɬɢɮɢɰɢɪɚɧ ɨɪɝɚɧ ɡɚ Ⱦɢɪɟɤɬɢɜɚ

, Comhlacht ar tugadh fógra

dó , Organism notificat în conformitate cu directiva

Approved By:

Goedgekeurd door, Approuvé par, Genehmigt von, Approvato da, Godkendt af ,

DzȖțȡȚıȘ Įʌȩ

, Aprovado por, Aprobado por, Hyväksynyt, Intygas av, Schválil, Kinnitanud, Jóváhagyta,

Apstiprin

Ɨ

ts, Patvirtino, Zatwierdzone przez, Approvat minn, Odobril, Schválené,

Ɉɞɨɛɪɟɧɨ ɨɬ

, Faofa ag, Aprobat de

Hans van Cranenbroek

Manufacturing, Engineering and Warehousing Manager

10 JANUARY 2011

Manufactured By: Authorized

Representative:

GRACO INC.

88 - 11

th

Avenue N.E.

GRACO N.V.

Slakweidestraat 31

Minneapolis, MN   55413

USA

3630 Maasmechelen

BELGIUM

199382

A

35

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

Technische Daten

AquaMax 2330E

AquaMax 2335E

V/Ph/Hz

230/1/50

400/3/50

A

16

10

kW

3.3

4.2

I

A

15

7.6

IP X5

IP X5

p

bar/MPa

160/16

160/16

p

max

bar/MPa

200/20

200/20

Q

IEC

l/h

560

700

Q

max

l/h

620

760

Cleaning Impact

kg/Force

3.0

3.6

0350

0475

t

max

°C

50

50

p

bar / MPa

10/1

10/1

mm

450 x 380 x 1040

450 x 380 x 1040

kg

40.4

40.4

EN 60704-1

dB(A)

74.6

75

 L

WA

dB(A)

87.9

90

Vibration ISO 5349

m/s²

< 2.5

< 2.5

Recoil forces

N

28

35

l

0.225

0.225

Agip Rotra 80W-90

36

1)

 Sonderzubehör / Modellvarianten

Übersetzung der Originalanleitung

Deutsch

Graco-Standardgarantie

Graco garantiert, dass alle in diesem Dokument erwähnten Geräte, die von Graco hergestellt worden sind

und den Namen Graco tragen, zum Zeitpunkt des Verkaufs an den Erstkäufer frei von Material- und Ver-

arbeitungsschäden sind. Mit Ausnahme einer speziellen, erweiterten oder eingeschränkten Garantie, die

von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die

Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur

dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben

und gewartet wurde.

Diese Garantie erstreckt sich nicht auf allgemeinen Verschleiß, Fehlfunktionen, Beschädigungen oder Ver-

schleiß aufgrund fehlerhafter Installation, falscher Anwendung, Abrieb, Korrosion, inadäquater oder falscher

Wartung, Vernachlässigung, Unfall, Durchführung unerlaubter Veränderungen oder Einbau von Teilen, die

keine Original-Graco-Teile sind, und Graco kann für derartige Fehlfunktionen, Beschädigungen oder Ver-

schleiß nicht haftbar gemacht werden. Ebenso wenig kann Graco für Fehlfunktionen, Beschädigungen oder

Verschleiß aufgrund einer Unverträglichkeit von Graco-Geräten mit Strukturen, Zubehörteilen, Geräten oder

Materialien anderer Hersteller oder durch falsche Bauweise, Herstellung, Installation, Betrieb oder Wartung

von Strukturen, Zubehörteilen, Geräten oder Materialien anderer Hersteller haftbar gemacht werden.

Diese Garantie gilt unter der Bedingung, dass das Gerät, für welches die Garantieleistungen beansprucht

werden, kostenfrei an einen autorisierten Graco-Vertragshändler geschickt wird, um den behaupteten

Schaden bestätigen zu lassen. Wird der behauptete Schaden bestätigt, so wird jeder schadhafte Teil von

Graco kostenlos repariert oder ausgetauscht. Das Gerät wird kostenfrei an den Originalkäufer zurückge-

schickt. Sollte sich bei der Überprüfung des Gerätes kein Material- oder Herstellungsfehler nachweisen las-

sen, so werden die Reparaturen zu einem angemessenen Preis durchgeführt, der die Kosten für Ersatzteile,

Arbeit und Transport umfasst.

DIESE GARANTIE HAT AUSSCHLIESSENDE GÜLTIGKEIT UND GILT ANSTELLE VON JEGLICHEN AN-

DEREN GARANTIEN, SEIEN SIE AUSDRÜCKLICH ODER IMPLIZIT, UND ZWAR EINSCHLIESSLICH, JE-

DOCH NICHT AUSSCHLIESSLICH, DER GARANTIE, DASS DIE WAREN VON DURCHSCHNITTLICHER

QUALITÄT UND FÜR DEN NORMALEN GEBRAUCH SOWIE FÜR EINEN BESTIMMTEN ZWECK GEEIG-

NET SIND.

Gracos einzige Verpflichtung sowie das einzige Rechtsmittel des Käufers bei Nichteinhaltung der Garantie-

pflichten ergeben sich aus dem oben dargelegten. Der Käufer anerkennt, dass kein anderes Rechtsmittel

(einschließlich, jedoch nicht ausschließlich Schadenersatzforderungen für Gewinnverluste, nicht zustande

gekommene Verkaufsabschlüsse, Personen- oder Sachschäden oder andere Folgeschäden) zulässig ist.

Jede Nichteinhaltung der Garantiepflichten ist innerhalb von zwei (2) Jahren ab Kaufdatum vorzubringen.

GRACO ERSTRECKT SEINE GARANTIE NICHT AUF ZUBEHÖRTEILE, GERÄTE, MATERIALIEN ODER

KOMPONENTEN, DIE VON GRACO VERKAUFT, ABER NICHT VON GRACO HERGESTELLT WERDEN,

UND GEWÄHRT DARAUF KEINE WIE IMMER IMPLIZIERTE GARANTIE BEZÜGLICH DER MARKFÄHIG-

KEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Diese von Graco verkauften, aber nicht von

Graco hergestellten Teile (wie zum Beispiel Elektromotoren, Schalter, Schläuche usw.) unterliegen den Ga-

rantieleistungen der jeweiligen Hersteller. Graco unterstützt die Käufer bei der Geltendmachung eventueller

Garantieansprüche nach Maßgabe.

Auf keinen Fall kann Graco für indirekte, beiläufig entstandene, spezielle oder Folgeschäden haftbar

gemacht werden, die sich aus der Lieferung von Geräten durch Graco unter diesen Bestimmungen ergeben,

oder der Lieferung, Leistung oder Verwendung irgendwelcher Produkte oder anderer Güter, die unter diesen

Bestimmungen verkauft werden, sei es aufgrund eines Vertragsbruches, eines Garantiebruches, einer Fahr-

lässigkeit von Graco oder sonstigem.

Graco reserves the right to make changes at any time without notice.

Übersetzung der Originalanleitung. This manual contains German. MM 3A1490

Graco Headquarters:

 Minneapolis

International Offices:

 Belgium, China, Japan, Korea

GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440-1441

www.graco.com

37

1)

 Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

Français

1

Consignes de sécurité importantes ................................................................ 38

Symbols used to mark instructions ....................................................................................

38

Avertissement ....................................................................................................................

38

2 Description

........................................................................................................ 40

Eléments de commande ....................................................................................................

40

Mode d’emploi ...................................................................................................................

41

Affectation ..........................................................................................................................

41

Autre soutien ......................................................................................................................

41

Avant l’emploi ....................................................................................................................

41

3

Avant la mise en service ................................................................................... 42

Installation ..........................................................................................................................

42

Raccordement du flexible haute pression ..........................................................................

42

Valve BA ............................................................................................................................

43

Maintenance ......................................................................................................................

43

Raccordement du flexible à eau ........................................................................................

44

Raccordement électrique ...................................................................................................

44

Câble de rallonge ...............................................................................................................

44

4

Commande / Service ......................................................................................... 45

Raccordement du pistolet à la lance ..................................................................................

45

Mise en marche de l’appareil raccordé à une conduite d’eau ...........................................

45

Mise en marche de l’appareil raccordé à un réservoir ouvert (aspiration) .........................

45

Réglage de la pression avec la lance Powerspeed Vario Plus ..........................................

46

Réglage de la pression sur la buseFlexoPower Plus ........................................................

46

Emploi de détergents .........................................................................................................

46

5

Domaines d‘utilisation et méthodes de travail ............................................... 47

Indications générales .........................................................................................................

47

Détremper ..........................................................................................................................

47

Appliquer détergent et mousse ..........................................................................................

47

Température.......................................................................................................................

47

Action mécanique ..............................................................................................................

47

Grand débit d’eau et haute pression ..................................................................................

47

6

Après le travail .................................................................................................. 48

Arrêt de l’appareil ...............................................................................................................

48

Enroulement du cordon et du flexible haute pression, rangement des accessoires ..........

48

Entreposage ......................................................................................................................

48

Conservation de la machine (entreposage à l‘abri du gel) ................................................

48

7

Suppression de dérangements ........................................................................ 49

8 Divers

................................................................................................................. 50

Transport ............................................................................................................................

50

Réparation et maintenance ................................................................................................

50

Affectation de la machine au recyclage .............................................................................

50

Garantie .............................................................................................................................

50

Déclaration de conformité CE ............................................................................................

51

Caractéristiques techniques ..............................................................................................

52

Garantie standard de Graco ..............................................................................................

53

 Sommaire

38

1)

 Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

Français

AVERTISSEMENT

Danger susceptible d’entraîner des blessures graves ou la mort.

DANGER

Danger susceptible d’entraîner directement des blessures graves et

irréversibles ou la mort.

ATTENTION

Danger susceptible d’entraîner des blessures légères ou des dom-

mages matériels.

Symbols used to mark

instructions

Avertissement

1  Consignes de sécurité importantes

AVERTISSEMENT

•

S‘abstenir de toute méthode de travail douteuse quant à la sécu-

rité.

•

Aucune modification d’ordre mécanique, électrique ou thermique

ne peut être apportée.

•

Cet appareil ne doit pas être utilisé par des enfants ou des per-

sonnes dont les capacités physiques, sensoriel les ou mentales

sont altérées. De même, les personnes n’ayant pas les connais-

sances et l’expérience requises ne sont autorisées à se servir

de cet appareil que sous la supervision ou après avoir reçu les

instructions requi ses par des personnes dûment habilitées.

•

La machine doit être utilisée exclusivement avec les produits de

nettoyage fournis ou recommandés par GRACO. L’utilisation de

tout autre produit peut avoir un effet négatif sur la sécurité de la

machine.

•

Risque d’explosion – ne pas utiliser le nettoyeur pour vaporiser

des liquides inflammables.

39

1)

 Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

Français

ATTENTION

•

Des jets à haute pression peuvent être dangereux. Ne dirigez

jamais le jet d’eau vers des personnes, des animaux domes-

tiques, de l’équipement électrique sous tension ou la machine

elle-même.

•

N’essayez jamais de nettoyer des vêtements ou chaussures sur

vous ou d’autres personnes à l’aide du jet

•

L’opérateur ainsi que toute personne se trouvant juste à côté de

l’endroit à nettoyer doivent prendre des mesures afi n d’éviter

d’être heurtés par des déchets détachés sous l’effet du nettoy-

age. Le port de lunettes de protection est fortement recommandé

pendant l’utilisation

•

Ne couvrez pas la machine pendant son utilisation.

•

N’utilisez jamais la machine dans un environnement comportant

un risque d’explosion. Dans le doute, renseignezvous auprès des

autorités locales.

•

Il est interdit de nettoyer des surfac es contenant de l’amiante à

la haute pression.

•

N’utilisez jamais la laveuse à haute pression à des températures

inférieures à 0°C.

•

Utiliser uniquement le carburant spécifié. Les carburants incor-

rects peuvent provoquer des dégâts sévères.

•

Lors de la mise en route de la machine, des à-coups peuvent se

produire au niveau de la lance de projection, en particulier pour

les lances coudées. Il est donc recommandé de tenir la lance à 2

mains.

•

Lors du nettoyage de l’objet, vérifier si des matières dangere-

uses ne se détachent pas de celuici et ne parviennent pas dans

l’environnement - p. ex. amiante, huile.

•

Ne nettoyez pas des pièces fragiles en caoutchouc, en tissu et

autres avec le jet rond. Lors du nettoyage, veillez à une distance

suffisante entre la buse haute pression et la surface à nettoyer

afin d’éviter d’endommager celle-ci.

•

Ne jamais mettre la machine en marche sans eau. Un manque

d’eau, même de courte durée, entraîne un grave endommage-

ment des manchettes de pompe.

•

Toute méthode de travail présentant des risques au niveau de la

sécurité doit être écartée.

•

Ne pas bloquer la poignée à gâchette dans la position ouverte.

40

1)

 Accessoire optionnel / variantes de modèle

Traduction du mode d’emploi d’origine

Français

2 Description

Eléments de commande

1. Pistolet

2. Cordon

3. Lance

4.  Fixation pour le cordon

5.  Réservoir de détergent

6.  Support pour la lance

7.  Prise d’eau et filtre

d’admission d’eau

8.  Alimentation en eau du dévi-

doir tuyau

9. Commutateur

principal

10.  Dosage de détergent

11. Guidon

12.  Tambour du flexible

1)

13.  Raccord du flexible haute

pression

4

5

6

1

2

3

13

7

8

10

11

9

12
