Graco AquaMax 2335E: 3 Antes da colocação em funcionamento

178

1)

 Acessórios especiais variantes do modelo

Tradução do Manual de Instruções original

Português

Conectar a mangueira de alta

pressão

Instalação

Aparelhos sem tambor para man-

gueiras.

Aparelhos com tambor para man-

gueiras.

3  Antes da colocação em funcionamento

179

1)

 Acessórios especiais variantes do modelo

Tradução do Manual de Instruções original

Português

Guia de instalação

               c                       c

Válvula BA

  (a)

União

fêmea

  Válvula

BA

  (b)

União

macho

Manutenção

1.  Monte uma união macho na torneira da água.

2.  Ligue (a) na válvula BA à torneira da água.

3.  Monte uma união fêmea na mangueira de entrada de água.

4.  Ligue (b) na válvula BA à mangueira de entrada de água.

5.  Ligue a mangueira de entrada de água à máquina de lavagem de

alta pressão.

6.  Ligue a água e ponha a máquina a funcionar.

Pelo menos uma vez por ano, verifique o funcionamento da seguinte

forma:

1.  Depois de utilizar, desligue a máquina de limpeza a alta pressão.

2.  Feche a válvula da torneira da água.

3.  Liberte a pressão da água da mangueira de fornecimento apertan-

do o gatilho da pistola pulverizadora.

4.  Desmonte o dispositivo anti-retorno. A água deve sair pela abertura

de drenagem (c) (máx. 100 ml) para garantir a separação da água

potável.

5.  Se não for este o caso, tente limpar a válvula BA ou contacte o seu

representante GRACO.

CUIDADO

•

O dispositivo anti-retorno pode ser montado na vertical ou na

horizontal e a abertura de drenagem (c) deve ser montada a

apontar para baixo.

•

O fluxo de água da abertura de drenagem (c) deve ocorrer sem

obstruções.

•

Se existir o risco de areias movediças na água de entrada (por

exemplo, do seu poço), deve ser montado um filtro adicional en-

tre a torneira da água e o dispositivo anti-retorno.

•

O comprimento da mangueira entre o dispositivo anti-retorno e a

máquina de lavagem de alta pressão deverá ser, no mínimo, de

6 metros (diâmetro mín. de 3/4 polegadas) de forma a absorver

possíveis picos de pressão.

•

A água deixa de ser considerada potável, a partir do momento

que começa a circular pela válvula BA.

•

Proteja o dispositivo anti-retorno contra qualquer exposição a

congelação.

•

Mantenha o dispositivo anti-retorno limpo e livre de sujidade.

Esta máquina de lavagem/limpeza de alta pressão só poderá

ser ligada à rede de água potável quando tiver sido instalado

um dispositivo anti-retorno apropriado, Tipo BA, em conformi-

dade com a norma EN 1717.

A válvula BA pode ser encomendada indicando o número:

•

Válvula BA, incluindo uniões GARDENA: 106411177

•

Válvula BA, incluindo uniões NITO: 106411178

•

Válvula BA, incluindo uniões GEKA: 106411179

•

Válvula BA sem uniões: 106411184

As uniões podem ser encomendadas indicando o número:

•

GARDENA de 3/4” (a): 32541

•

GARDENA de 3/4” (b): 1608629

•

NITO de 3/4” (a): 1602945

•

NITO de 3/4” (b): 1600659

•

NITO de 1/2” (b): 1604669

•

GEKA de 3/4” (a): 1718

•

GEKA de 3/4” (b): 1311

180

1)

 Acessórios especiais variantes do modelo

Tradução do Manual de Instruções original

Português

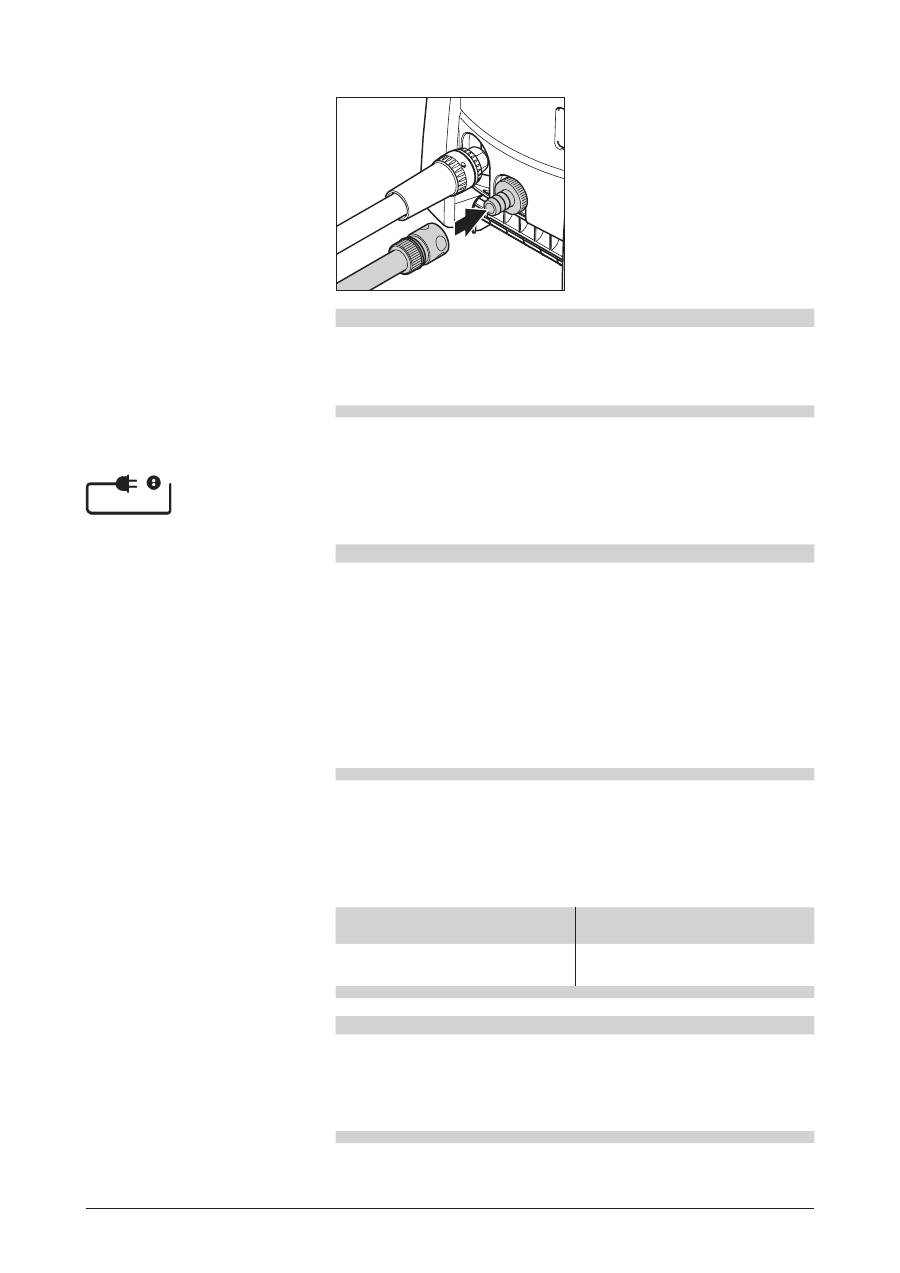

Conectar a mangueira de água

1.  Antes de realizar a conexão,

enxaguar a mangueira de

água brevemente com água,

para evitar que areia e outras

partículas de sujidade entrem

no aparelho.

2.  Conectar a mangueira de

água com acoplamento

rápido no ponto de conexão

de água.

3.  Abrir a torneira de água.

Conexão eléctrica

No caso de aparelhos com comutação de tensão

1)

 é imprescindível

certificar-se de que foi ajustada a tensão de rede correcta junto ao

aparelho, antes de colocar a ficha de rede na tomada de corrente.

Caso contrário, componentes eléctricos do aparelho podem ser de-

struídos.

CUIDADO

•

Caso a qualidade da água não seja boa (areia movediça, etc.),

montar um filtro fino de água no abastecimento de água.

•

Ao conectar o aparelho, utilizar uma mangueira de água com

reforço têxtil, e uma largura nominal de pelo menos 3/4“ (19 mm).

CUIDADO

•

A máquina apenas pode ser ligada a uma instalação com ligação

à terra..

•

A instalação eléctrica deve ser efectuada por um electricista devi-

damente habilitado.

•

De acordo com a IEC- 60364-1, recomendamos vivamente que a

alimentação eléctrica para esta máquina inclua um dispositivo de

corrente residual (GFCI)

•

Não danificar o fio de conexão à rede elétrica (por ex. passando

por cima, puxando, amassando).

•

Retirar o fio de conexão à rede apenas directamente na ficha da

tomada da rede (não puxando, arrastando o fio de conexão).

CUIDADO

•

Ao utilizar tambores para cabos: Devido a sobreaquecimento e

perigo de incêndio, desenrolar sempre o cabo de conexão com-

pleto.

•

As ligações dos cabos não devem estar no chão, devendo ser

mantidas secas.

Extensões

Só utilizar como extensão o modelo indicado pelo fabricante ou um de

qualidade superior.

Utilizando um cabo de extensão, ter em consideração a secção míni-

ma do cabo:

Comprimento do cabo

Secção

< 16 A

< 25 A

até  20 m

1.5 mm

2

2.5 mm

2

20 a 50 m

2.5 mm

2

4.0 mm

2
