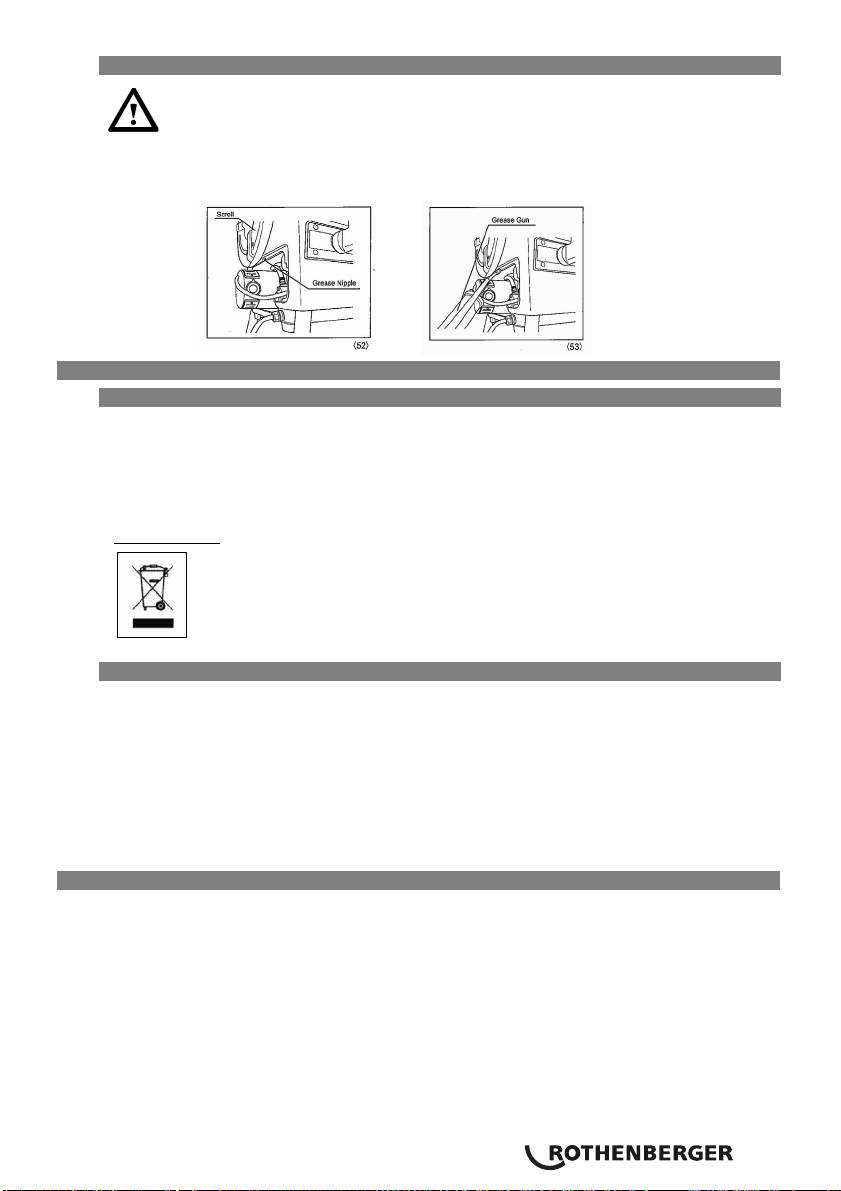

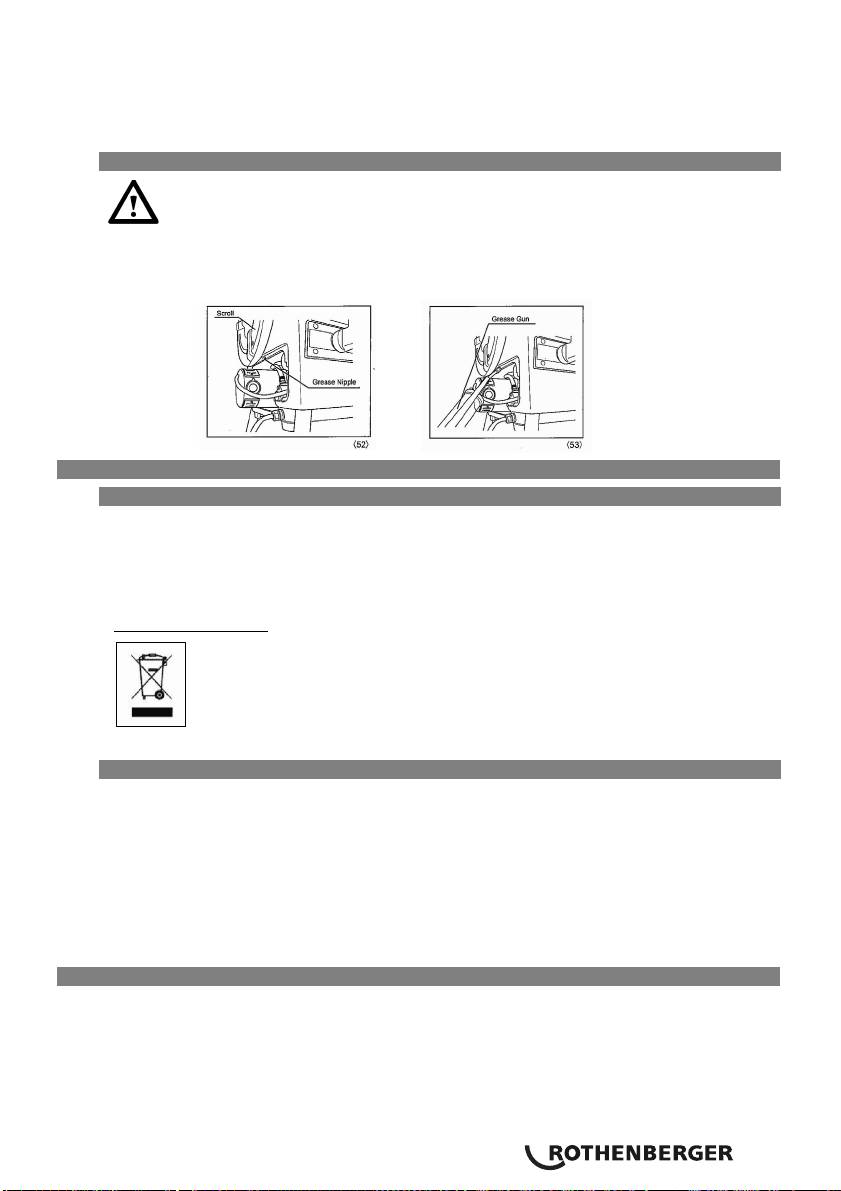

6.5 Karan voitelu
Voitele taempi karanohjain säännöllisesti.
1. Irroita moottorin suojuksen kiinnitysruuvit ja ota koneen kansi pois.
2. Voitelunippa on keskitysmuhvin takana (kuva 52).
3. Täytä voitelunippa rasvapuristimella (kuva 53).
7 Hävitys
7.1 Metalliset, sähkö- ja elektroniset osat
Laitteen osat ovat arvokkaita materiaaleja ja ne voidaan kierrättää. Tätä varten on olemassa
hyväksyttyjä ja sertifioituja kierrätysyhtiöitä. Metallit tulee lajitella ja toimittaa jätehuoltopalvelulle
erikseen.
Kysy lisätietoa paikalliselta jäteviranomaiselta käyttämättömissä olevien osien hävittämiseksi
ympäristöystävällisellä tavalla (esim. elektroniset jätteet):
Vain EU-maat:
Älä hävitä sähkölaitteita kotitalousjätteen mukana. Sähkö- ja elektroniikkaromua
koskevan EU-direktiivin 2002/96/EY mukaisesti käytöstä poistetut sähkölaitteet tulee
kerätä erilliskeräyksessä ja kierrätettävä ympäristöystävällisesti.
7.2 Öljyt ja voiteluaineet
Öljyt ja voiteluaineet saa hävittää vain erityiset yhtiöt.
Vanhat öljyt ja kontaminoituneet öljyt tulee säilyttää ja hävittää tiivissä öljyn kestävissä säiliöissä
(metallitynnyrit).
Vialliset sähkölaitteet ja koneet, jotka ovat korjauskelvottomia, tulee avata ja puhdistaa jäljelle
jääneen öljyn poistamiseksi.
Öljyputket tulee puhdistaa niin, ettei niihin jää öljyjäämiä. Öljyjä (pieniäkään määriä) ei saa
päästää maahan.
8 Asiakaspalvelu
Rothenberger-yhtiön huoltopalvelut tai valmistajan oma huolto-osasto ovat käytettävissäsi.
Toimitamme myös varaosat lyhyellä aikavälillä. Ota yhteyttä jälleenmyyjääsi tai valmistajaan.
Tilee lisävarusteet ja varaosat paikalliselta jälleenmyyjältä tai soittamalla asiakapalveluun:
Puhelin: +49 (0) 6195 800 - 8200 Faksi: +49 (0) 6195 800 - 7491
SUOMI 177
Spis treści Strona
1 Informacje na temat bezpieczeństwa 181
1.1 Prawidłowe użytkowanie 181
1.2 Ogólne wskazówki bezpieczeństwa 181
1.3 Informacje na temat bezpieczeństwa 183
2 Dane techniczne 184
3 Funkcje maszyny gwintującej 184
3.1 Opis A 184
3.2 Opis funkcjonowania 185
3.3 Akcesoria 185
4 Przygotowanie do pracy 185
4.1 Transport maszyny gwintującej 185
4.2 Ustawienie maszyny 185
4.3 Połączenia elektryczne 186
4.4 Olej do gwintowania 186
4.5 Kontrola oleju do gwintowania 187
4.6 Ustawienie ilości dostarczanego oleju do gwintowania 187
4.7 Wypuszczanie oleju 187
5 Działanie maszyny do gwintowania 188
5.1 Zaciskanie obrabianych elementów B 188
5.2 Odcinanie obrabianego elementu obcinakiem do rur C 188
5.3 Rozwiercanie obrabianych elementów D 189
5.4 Demontaż i montaż szczęk gwintujących w głowicy Gwinciarskiej E 189
5.4.1 Zautomatyzowana głowica gwintująca 189
5.4.2 Standardowa głowica gwintująca 189
5.5 Wymontowanie i zamontowanie głowicy gwintującej z sań wzgl. do sań 190
5.6 Zmiana rozmiaru gwintu F 190
5.7 Gwintowanie G 190
5.8 Ustawienie długości gwintu (tylko zautomatyzowana głowica gwintująca) 191
5.9 Ustawienie głębokości gwintu
(tylko zautomatyzowana głowica gwintująca) 191
5.10 Gwintowanie w 2 krokach
(zautomatyzowana głowica gwintująca 2 ½“…3“/ 4“) 192
5.11 Wyjmowanie obrabianego elementu 192
5.12 Czyszczenie maszyny po zakończeniu pracy 192
178 POLSKI
6 Konserwacja oraz kontrola maszyny 192
6.1 Wymiana ostrza wewnętrznego gradownika 192
6.2 Wymiana tarczy obcinaka do rur 193
6.3 Wymiana wkładów szczęki zaciskowej H 193
6.4 Codzienna kontrola maszyny 193
6.5 Smarowanie wrzeciona 194
7 Likwidacja urządzenia 194
7.1 Części metalowe, elektryczne i elektroniczne 194
7.2 Oleje i smary 194
8 Centrum obsługi klienta 194
Oznaczenia w niniejszym dokumencie
Niebezpieczeństwo
Znak ten ostrzega przed niebezpieczeństwem wystąpieniem obrażeń ciała.
Uwaga
Znak ten ostrzega przed niebezpieczeństwem uszkodzenia mienia oraz
zanieczyszczenia środowiska.
Wymaganie wykonania czynności
POLSKI 179
1 Informacje na temat bezpieczeństwa
1.1 Prawidłowe użytkowanie
Maszyna gwintująca SUPERTRONIC 2 SE - 3 SE - 4 SE może być wykorzystywana tylko do
odcinania, wykonywania oraz usuwania zadziorów na gwintach BSPT, NPT w zakresie od ¼” …
2”, jak opisano w Rozdziale 2 „Dane techniczne”.
Maszyna gwintująca SUPERTRONIC może być używana z odpowiednimi automatycznymi
głowicami gwinciarskimi/ standardowa głowica gwintująca, które zostały skontrolowane i
zarekomendowane przez firmę ROTHENBERGER Werkzeuge GmbH oraz ze szczękami
gwintującymi, jak opisano w Rozdziale 2 „Dane techniczne”.
Wyłącznik nożny z zestawu posiada Certyfikat GS approval stowarzyszenia profesjonalnych
ubezpieczycieli od odpowiedzialności, i jest obowiązkowy podczas użytkowania maszyny w
Federalnej Republice Niemiec.
Nie wolno wprowadzać zmian technicznych oraz konstrukcyjnych w maszynie
gwintującej ani jej akcesoriach. Taka zmiana powoduje unieważnienie pozwolenia na
użytkowanie i może prowadzić do wypadku i wystąpienia obrażeń ciała.
Podczas użytkowania narzędzi oraz maszyn elektrycznych, należy postępować
zgodnie z podstawowymi zasadami bezpieczeństwa, aby zapewnić ochronę przed
porażeniem prą
dem elektrycznym, obrażeniami ciała oraz pożarem. Przed
rozpoczęciem użytkowania maszyny, należy dokładnie zapoznać się z instrukcją
obsługi. Instrukcję obsługi należy zawsze przechowywać w pobliżu maszyny.
1.2 Ogólne wskazówki bezpieczeństwa
UWAGA! Podczas użytkowania elektronarzędzi należy, w celu ochrony przed
porażeniem elektrycznym, odniesieniem obrażeń i niebezpieczeństwem spowodowania
pożaru, należy przestrzegać następujących środków bezpieczeństwa.
Przed przystąpieniem do pracy z elektronarzędziami przeczytać wszystkie zamieszczone
tu wskazówki i przetrzymywać instrukcję ze wskazówkami bezpieczeństwa w
bezpiecznym miejscu.
Konserwacja i utrzymanie w dobrym stanie:
1 Regularne czyszczenie, konserwacja i smarowanie. Zawsze przed przystąpieniem do
ustawiania, prac związanych z utrzymaniem w dobrym stanie lub naprawą wyjmij wtyczkę z
gniazdka sieciowego.
2 Naprawę urządzenia powierzać wyłącznie wykwalifikowanemu personelowi, a
także do napraw stosować wyłącznie oryginalne części zamienne. W ten sposób
można zapewnić bezpieczeństwo urządzenia.
Bezpieczna praca:
1 Utrzymuj porządek w miejscu pracy. Brak porządku w miejscu pracy może doprowadzić
do wypadków.
2 Zwracaj uwagę na warunki otoczenia. Nie wystawiaj elektronarzędzi na deszcz. Nie
używaj elektronarzędzi w wilgotnym lub mokrym otoczeniu. Zadbaj o dobre oświetlenie w
miejscu pracy. Nie używaj elektronarzędzi gdy występuje zagrożenie wybuchu pożaru lub
eksplozji.
3 Chroń się przed porażeniem prądem elektrycznym. Unikaj kontaktu z uziemionymi
elementami (np. rurami, wentylatorami, piecykami elektrycznymi, urządzeniami
chłodniczymi).
4 Trzymaj z dala inne osoby. Nie zezwalaj na dotykanie elektronarzędzi przez inne osoby, w
szczególności dzieci. Nie dopuszczaj innych osób, w tym dzieci, do obszaru pracy.
5 Nieużywane elektronarzędzia przechowuj w bezpiecznym miejscu. Nieużywane
elektronarzędzia należy przechowywać w suchym, wysoko rozmieszczonym lub zamkniętym
miejscu, z dala od zasięgu dzieci.
180 POLSKI
6 Nie przeciążaj elektronarzędzi. Pracują one lepiej i bezpiecznie w podanym zakresie mocy.
7 Używaj właściwych elektronarzędzi do właściwych prac. Nie używaj zbyt słabych
maszyn do trudnych prac. Nie używaj elektronarzędzi do celów, do których nie zostały one
przewidziane. Nie używaj np. ręcznej piły tarczowej do cięcia gałęzi drzew lub drewna
kominkowego.
8 Zakładaj odpowiednią odzież. Nie zakładaj szerokiej odzieży ani biżuterii, gdyż elementy
te mogłyby zostać wciągnięte przez ruchome części. Do prac na wolnym powietrzu zaleca się
zakładanie antypoślizgowego obuwia. Długi włosy zakrywaj specjalną siatką.
9 Korzystaj z wyposażenia ochronnego. Zakładaj okulary ochronne. W pracach wiążących
się z silnym zapyleniem używaj maski oddechowej.
10 Podłącz urządzenie do odsysania pyłu. W razie dostępnych przyłączy do odsysania pyłu i
elementów wyłapujących, sprawdź, czy elementy to zostały podłączone i są prawidłowo
używane.
11 Nie używaj kabla do celów, do których nie został on przewidziany. Nie ciągnij za kabel
przy wyjmowaniu wtyczki z gniazdka sieciowego. Chroń kabel przed wysokimi
temperaturami, kontaktem z olejem i ostrymi krawędziami.
12 Zabezpiecz przedmiot obrabiany. Użyj urządzeń mocujących lub imadła do
unieruchomienia przedmiotu obrabianego. W ten sposób przedmiot będzie pewniej
przytrzymywany, niż w ręku.
13 Unikaj pracy w nienaturalnej postawie ciała. Podczas pracy stale utrzymuj stabilność i
równowagę.
14 Dbaj o narzędzia. Narzędzia do cięcia powinny być zawsze naostrzone i czyste, co
zagwarantuje ich skuteczniejsze działanie. Przestrzegaj wskazówek dotycz
ących smarowania i
zmiany narzędzia. Regularnie sprawdzaj stan przewodu przyłączeniowego elektronarzędzia i
w razie jego uszkodzenia zwróć się do autoryzowanego punktu serwisowego. Regularnie
sprawdzaj stan przedłużaczy i w razie uszkodzenia wymień je. Uchwyty narzędzie muszą być
suche, czyste i wolne od smaru i oleju.
15 Wyjmij wtyczkę z gniazdka sieciowego. Gdy nie używasz elektronarzędzia, przed
przystąpieniem do konserwacji i zmiany narzędzi, np. tarczy pilarskiej, wiertła, frezu.
16 Nie zostawiaj założonych kluczy narzędziowych. Przed włączeniem sprawdź, czy klucz i
narzędzie nastawcze zostały zdjęte.
17 Unikaj przypadkowego rozruchu urządzenia. Włącznik przy wkładaniu wtyczki do
gniazdka sieciowego musi być wyłączony.
18 Używaj przedłużaczy przystosowanych do pracy na zewnątrz pomieszczeń. W pracy
na zewnątrz pomieszczeń
używaj wyłącznie przystosowanych do tego i odpowiednio
oznakowanych przedłużaczy.
19 Zachowaj ostrożność. Zwracaj uwagę na to, co robisz. Zachowaj rozsądek w pracy. Nie
używaj elektronarzędzia, gdy nie możesz się skoncentrować na pracy.
20 Sprawdź, czy urządzenie nie uległo ewentualnym uszkodzeniom. Przed przystąpieniem
do dalszego użytkowania elektronarzędzia należy sprawdzić, czy urządzenia ochronne lub
nieznacznie uszkodzone elementy zapewniają prawidłowe działanie. Sprawdź, czy ruchome
elementy prawidłowo działają, nie blokują się i nie uległy uszkodzeniu. Wszystkie części
muszą być prawidłowo zamontowane i wszystkie warunki spełnione, w celu
zagwarantowania prawidłowego działania elektronarzędzia.
Uszkodzone urządzenia ochronne i części nale
ży przekazać do naprawy lub wymiany
autoryzowanemu punktowi serwisowemu, o ile nie podano inaczej w instrukcji użytkowania.
Uszkodzone włączniki należy wymieniać w warsztacie klienta.
Nie używaj elektronarzędzi, w których nie można włączać i wyłączać włącznika.
21 Uwaga. Używanie innych narzędzi roboczych i innych akcesoriów może stwarzać
niebezpieczeństwo odniesienia obrażeń.
POLSKI 181
22 Uszkodzone elektronarzędzie przekaż do naprawy wykwalifikowanemu
elektrykowi. Niniejsze elektronarzędzie odpowiada obowiązującym przepisom
bezpieczeństwa. Naprawy mogą być wykonywane wyłącznie przez elektryka z
zastosowaniem oryginalnych części zamiennych; w przeciwnym wypadku użytkownik może
być narażony na niebezpieczeństwo wypadku.
1.3 Informacje na temat bezpieczeństwa
Nie wolno wkładać palców, twarzy, włosów i innych części ciała, ani luźnych, szerokich
elementów ubrania do działającego urządzenia ani w otwory znajdujące się w pobliżu
obrotowych części (obrabianego elementu, zacisku, zacisku centrującego). Nie należy nosić
biżuterii (pierścionków, łańcuszków itp.). Niebezpieczeństwo wystąpienia obrażeń ciała oraz
wypadków!
W przypadku usterki (dziwnego zapachu, wibracji, dziwnych dźwięków) podczas użytkowania
maszyny SUPERTRONIC 2 SE – 3 SE – 4 SE, należy natychmiast nacisnąć wyłącznik nożny i
wykonać AWARYJNE ZATRZYMANIE maszyny!
Jeśli maszyna działa nie wolno ręcznie trzymać obrabianego elementu lub wykonywać
podobnych czynności, ani montować lub usuwać części, takich jak filtry, zawory, sekcje rur
itp.!
Należy nosić ubranie ochronne! Należy nosić maskę chroniącą przed rozpryskami oleju do
gwintowania oraz parami chloru (pochodzącymi z oleju gwintującego na gorącej powierzchni
narzędzia i obrabianego elementu)! Należy nosić odpowiednią czapkę, aby zakryć i chronić
długie włosy. Do zmiany szczęk gwintujących, tarczy odcinającej rurę oraz gradownika należy
zakładać rękawice ochronne. Podczas zmiany narzędzia oraz obrabianego elementu należy
zakładać rękawice ochronne. Gwint oraz szczęki nacinające gwint stają się gorące podczas
gwintowania! Należy nosić obuwie ochronne. Niebezpieczeństwo wystąpienia obrażeń ciała
(poślizgnięcia się
) na oleju do gwintowania! Niebezpieczeństwo wystąpienia obrażeń ciała
spowodowanych mokrymi, śliskimi oraz skrzywionymi częściami maszyny podczas wymiany
narzędzia!
Nie wolno usuwać metalowych i plastikowych opiłków za pomocą skompresowanego
powietrza! Niebezpieczeństwo uszkodzenia oczu i utraty wzroku!
Podczas używania urządzenia w pomieszczeniu (zamknięte pomieszczenia) należy zapewnić
odpowiednią wentylację. Dopuszczalna temperatura otoczenia wynosi od 0°C do 40°C!
Przed wymianą głowic tnących, tarczy odcinającej i gradownika należy zawsze wyłączyć
maszynę i wyjąć wtyczkę z gniazdka zasilania (Czynność bez zasilania!)!
Po wyłączeniu maszyna pracuje jeszcze chwilę nim się zatrzyma.
Nie wolno dotykać żadnych części nim maszyna nie zatrzyma się całkowicie i zasilanie nie
zostanie odłączone!
W przypadku nagwintowanych rur należy wykonać test ciśnieniowy, aby upewni
ć się, że woda
ani gaz nie będzie uciekać po ich zamontowaniu!
182 POLSKI
2 Dane techniczne
SUPERTRONIC 2 SE SUPERTRONIC 3 SE SUPERTRONIC 4 SE
Wydajność cięcia
BSPT R 1/4“…2“,
BSPT R 1/4“…3“,
BSPT R 1/4“…4“,
NPT 1/4“…2“,
NPT 1/4“…3“,
NPT 1/4“…4“,
Gwint trzpienia
Gwint trzpienia
Gwint trzpienia
3/8“…2“
3/8“…2“
3/8“…2“
Prędkość bez
40 obr./min
33 obr./min
22/50 obr./min
obciążenia
Silnik Jednofazowy silnik
Jednofazowy silnik
Jednofazowy silnik
uniwersalny 1.150 W,
uniwersalny 1.700 W,
uniwersalny 1.750 W,
ochrona przez
ochrona przez
ochrona przez
przeciążeniem
przeciążeniem
przeciążeniem
Klasa ochrony : I I I
Klasa ochrony IP 44 IP 44 IP 44
Częstotliwość :
50/60 Hz 50/60 Hz 50/60 Hz
Waga: (Bez
ok. 44 kg ok. 74 kg ok. 105 kg
akcesoriów)
Wymiary
535 x 430 x 340 mm 650 x 480 x 420 mm 750 x 540 x 480 mm
(Dł.xSzer.xWys.)
Głowica gwinciarska: Standard-Schneidkopf
Standard-Schneidkopf
Standard-Schneidkopf
1/2“…2“
1/2“…2“ und 2“…3“
1/2“…2“, 2“…3“,
3.1/2“…4“
Automatyczna głowica
Automatyczna
gwinciarska 1/2“…2“
głowica gwinciarska
Automatyczna głowica
1/2“…2“+
gwinciarska 1/2“…2“+
2.1/2“…3“
2 1/2“…4“
Szczęki gwintujące:
1/2“…3/4“, 1“…2“ 1/2“…3/4“, 1“…2“,
1/2“…3/4“, 1“…2“,
2.1/2“…3“
2.1/2“…4“
Typowe przyspieszenie
< 2,5 m/s2 < 2,5 m/s2 < 2,5 m/s2
ważone
Poziom ciśnienia
85 dB (A) 85 dB (A) 85 dB (A)
akustycznego
Poziom szumów podczas pracy może przekraczać 85 dB (A). Należy nosić ochraniacz słuchu!
Mierzone wartości ustalono stosownie do EN 61029-1
3 Funkcje maszyny gwintującej
3.1 Opis A
1 Obcinak do rur 11 Rączka T
2 Szczęki gwintujące 12 Bolec selektora (srebrny)
3 Wewnętrzny gradownik 13 Bolec selektora (czarny)
4 Wózek narzędzia 14 Kołek gwintowany (szybka regulacja)
5 Śruba spustowa oleju 15 Korpus profilu
6 Ręczne koło podajnika 16 Kołek profilu
7a Wyłącznik przeciążeniowy w 17 Dźwignia ustalająca korpusu
maszynach z pedałem
7b Włącznik/Wyłącznik w maszynach 18 Dźwignia ustalająca głowicy mocującej
bez pedału
8 Zacisk centrujący 19 Płytka krzywkowa
9 Zacisk 20 Blok selektora
10 Głowica gwintująca
POLSKI 183
3.2 Opis funkcjonowania
Gwinty są nacinane lub nakręcane na obrabianych elementach, takich jak rury lub pręty w
maszynie gwintującej SUPERTRONIC 2-3-4 SE.
Maszyna składa się z:
silnika napędzającego zacisk centrujący
zacisku służącego do zabezpieczenia obrabianego elementu
obcinaka do rur przycinającego obrabiany element na odpowiednią długość
wewnętrznego gradownika
głowicy gwinciarskiej do wykonywania gwintu na obrabianym elemencie
pompy olejowej, która smaruje oraz chłodzi za pomocą oleju do gwintowania
wózka narzędzia prowadzonego po obu stronach za pomocą uzębionego podajnika
wanny na opiłki i olej
wyłącznika bezpieczeństwa
ogranicznika toczenia
3.3 Akcesoria
Odpowiednie akcesoria oraz formularz zamówienia znajdują się na stronie 276 i dalej.
4 Przygotowanie do pracy
4.1 Transport maszyny gwintującej
Przed podniesieniem maszyny należy ugiąć kolana, aby ochronić kręgosłup
przed przesileniem.
Należy unieruchomić wózek narzędzia, aby nie mógł się poruszać podczas transportu
maszyny. Aby podnieść maszynę należy chwycić ją za podstawę. Podczas przenoszenia
maszyny nie wolno trzymać za zacisk centrujący ani za wewnętrzny gradownik!
Jeśli maszyna transportowana jest gdy w środku znajduje się olej do gwintowania, może
nastąpić jego rozpryskanie na ubranie z powodu wibracji!
Olej do gwintowania na powierzchni maszyny powoduje, że staje się ona śliska. Należy
uważać, aby maszyna nie wyślizgnęła się z rąk podczas podnoszenia jej!

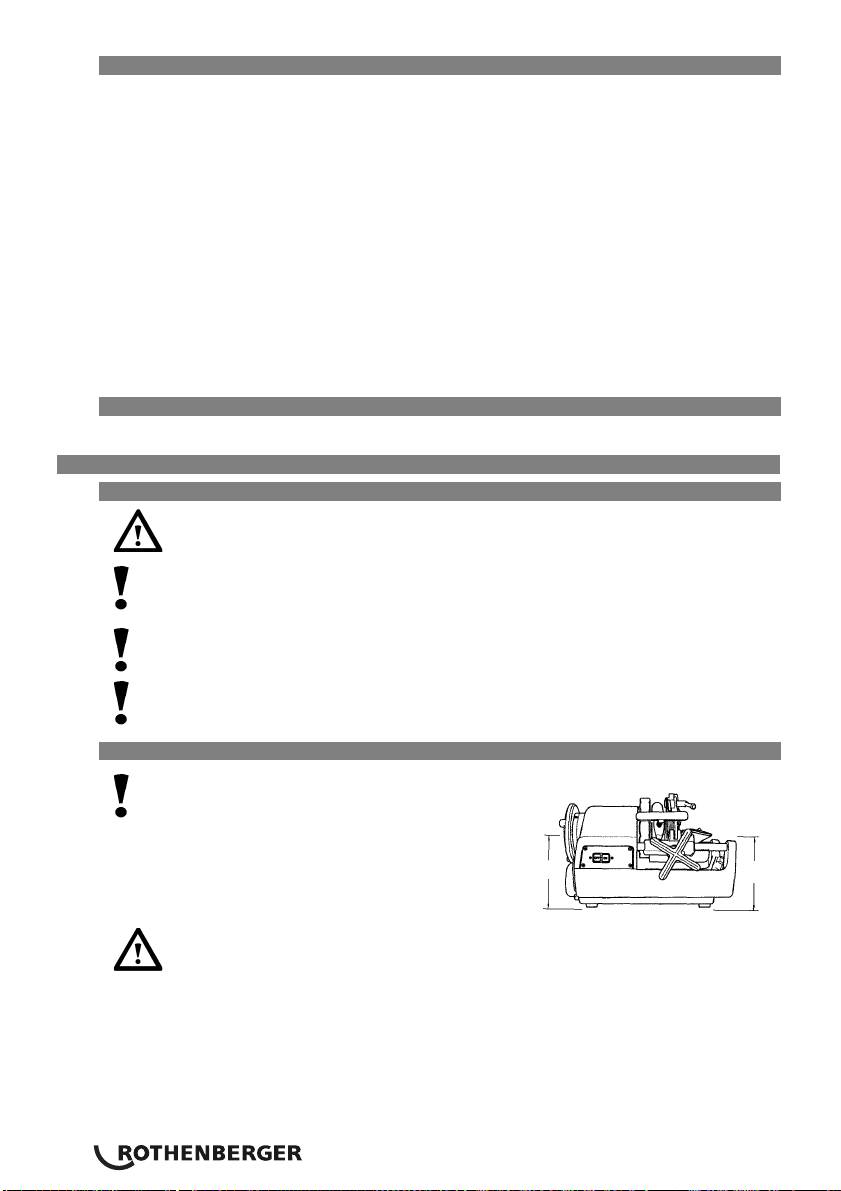

4.2 Ustawienie maszyny
Maszynę należy umieścić w suchym miejscu!
Maszynę należy umieścić na płaskiej powierzchni
bez otworów lub na płaskim stole roboczym. Zacisk
centrujący musi znajdować się wyżej niż pozostałe
części maszyny, aby olej do gwintowania nie mógł
Wyżej
wypłynąć przez obrabianą rurę i zanieczyścić
Niże
j
podłogę! Należy zapewnić dostateczną ilość
miejsca wokół maszyny oraz w miejscu pracy!
Jeśli nie widać wyraźnie całej niebezpiecznej powierzchni utworzonej przez
maszynę oraz obracający się obrabiany element, to długość obracających się
elementów musi zostać zmniejszona lub cała niebezpieczna powierzchnia musi
zostać oznakowana znakami ostrzegawczymi! Elementy ostrzegawcze muszą
być dobrze ustawione i zabezpieczone. Jeśli do tego celu zostają użyte
wsporniki, to muszą posiadać regulację wysokości oraz musi być ich
wystarczająca ilość!
184 POLSKI
4.3 Połączenia elektryczne
Nie wolno umieszczać maszyny ani obrabianego elementu na przewodzie
łączącym, w przeciwnym wypadku może dojść do jego uszkodzenia i odsłonięcia
rdzenia przewodu, co może prowadzić do zagrożenia porażeniem prądem!
Nie wolno dotykać wtyczki zasilania ani przewodu mokrymi rękoma. Zagrożenie
porażenia prądem!
Bardzo ważnym jest, aby napięcie opisane na tabliczce znamionowej urządzenia
było takie samo jak źródła napięcia, w przeciwnym wypadku maszyna może stać się
gorąca, może zacząć wydobywać się dym, może nastąpić pożar i spowodować
uszkodzenia! Ochrona przed porażeniem elektrycznym: Maszyna posiada I klasę
ochrony. Dodatkowe uziemienie nie jest wymagane!
Podłączając maszynę do zasilania, należ
y zawsze upewnić się, że przełącznik
znajduje się w pozycji „WYŁ.”, w przeciwnym wypadku istnieje ryzyko, że
maszyna uruchomi się niechcący i bez nadzoru, gdy zasilanie zostanie podłączone!
Niebezpieczeństwo wystąpienia obrażeń ciała oraz wypadków! Źródło zasilania
musi być wyposażone w wyłącznik różnicowoprądowy, aby zapobiegać
porażeniom prądem!
Zintegrowane automatyczne zabezpieczenie przeciążeniowe zatrzymuje maszynę w
przypadku przeciążenia lub wahań zasilania! Ponowne włączenie maszyny możliwe
jest po upłynięciu minuty!
Należy używać przedłużacza H07 RN 3 x 1,5 mm2! Przewód nie powinien być
dłuższy niż 30 m!
4.4 Olej do gwintowania
Do nacinania gwintów należy stosować wysokowydajny olej do gwintowania firmy
ROTHENBERGER, nr art. 6.5010. Olej ten nie jest odpowiedni do gwintowania rur do
wody pitnej!
Zamiennie można stosować wysokowydajny płyn do gwintowania firmy ROTHENBERGER,
nr art. 6.5015. Płyn ten jest odpowiedni do gwintowania wszystkich rurociągów łącznie z
rurociągami wody pitnej.
Oleje do gwintowania należy chronić przed dziećmi!
Nie wolno rozcieńczać ani mieszać oleju do gwintowania z innymi olejami! Jeśli olej
zmiesza się z wodą zmienia kolor na mleczno-biały, jego klasa zostaje obniżona, a
wykonany gwint jest niższej jakości. W takim wypadku zalecamy wymienić olej!
Należy unikać bezpośrednich promieni słonecznych i przechowywać olej w ciemnym miejscu!
Aby brud i woda nie przedostała się do pojemnika z olejem, należy dokładnie go zamknąć po
użyciu!
UWAGA OSOBY Z ALERGIAMI!
Olej do gwintowania, który zetknie się ze skórą, może spowodować podrażnienie
skóry, zapalenie oraz reakcje alergiczne! Podczas użytkowania oleju należy nosić
ubranie ochronne oraz zakryć miejsca, narażone na kontakt z olejem. Jeśli dojdzie do
kontaktu skóry z olejem, zanieczyszczone miejsce należy natychmiast umyć wodą z
mydłem. Jeśli olej do gwintowania zapali się na gorącym obrabianym elemencie lub
powierzchni narzędzia, może wytwarzać toksyczne pary lub gazy (np. gdy pali się
czerwony olej wytwarzany jest chlor w postaci gazowej). W wypadku przypadkowego
wdychania takiej mgły lub pary olejowej, należy natychmiast wyjść na świeże
powietrze i zasięgnąć porady lekarza!
POLSKI 185

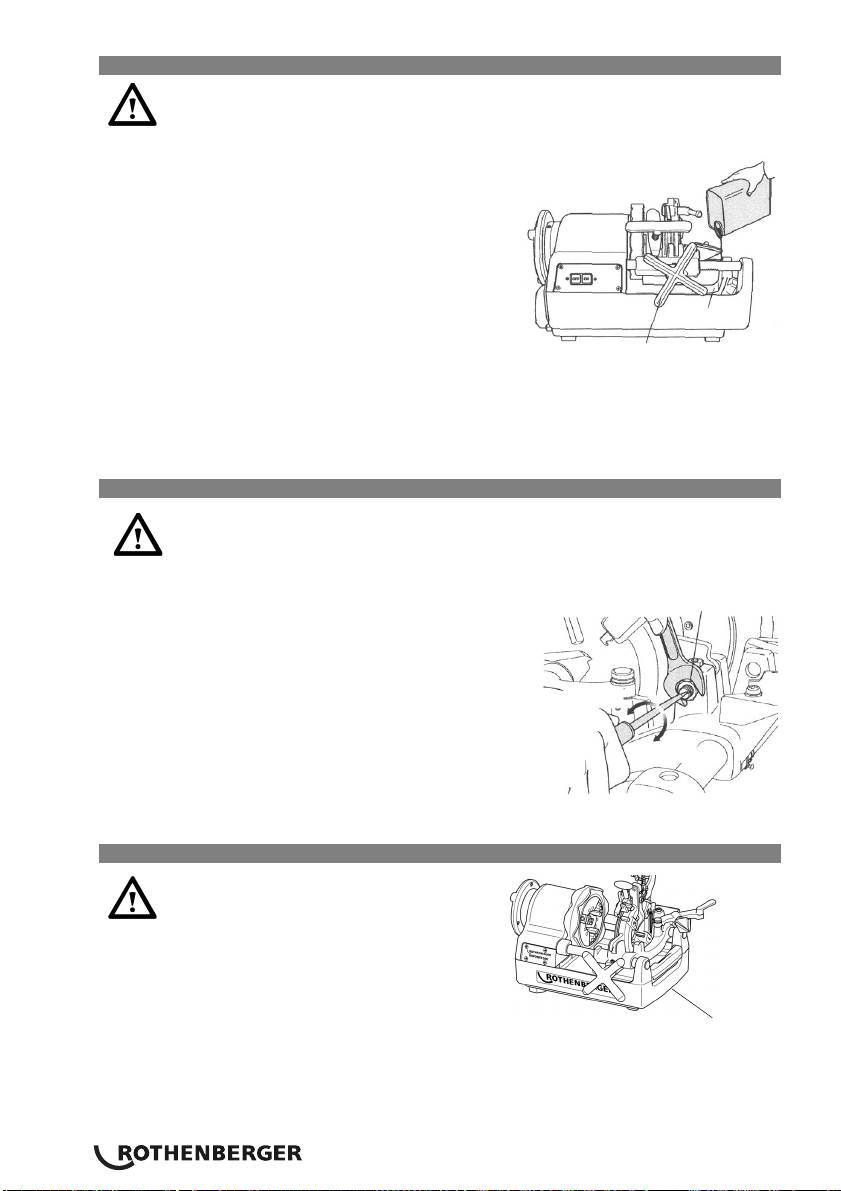

4.5 Kontrola oleju do gwintowania
Podczas czyszczenia, serwisowania, kontroli lub naprawy maszyny, należy ją
wyłączyć i odłączyć wtyczkę od gniazdka zasilania (czynność bez zasilania)!
Nowa maszyna lub maszyna, która nie była używana
przez długi okres czasu, pokryta jest warstwą oleju w
celu ochrony. Warstwę tą należy wytrzeć czystą
ściereczką.
Należy obracać obrotową rączkę przeciwnie do ruchu
wskazówek zegara, aby przesunąć wózek narzędzia
do zacisku.
Po prawej stronie maszyny należy nalać olej do
gwintowania do poziomu oczek sita.
Należy upewnić się, że maszyna jest nadal wyłączona i
włożyć wtyczkę do gniazdka zasilania.
Należy włączyć maszynę i upewnić się, że olej do
gwintowania wypływa z gł
owicy gwinciarskiej na
szczęki nacinające. Jeśli ilość dostarczanego oleju nie
jest odpowiednia, należy wyregulować ją za pomocą
śruby regulacyjnej oleju.
4.6 Ustawienie ilości dostarczanego oleju do gwintowania
Podczas czyszczenia, serwisowania, kontroli lub naprawy maszyny, należy ją
wyłączyć i odłączyć wtyczkę od gniazdka zasilania (czynność bez zasilania)!
Należy upewnić się, że zbiornik olejowy jest
Nakrętka
napełniony do poziomu oczek sita.
bloku
Jeśli ilość dostarczanego oleju nie jest odpowiednia,
to można ją ustawić za pomocą śruby regulacyjnej
oleju.
Należy odkręcić nakrętkę blokującą śruby
regulacyjnej.
Obracanie śruby regulacyjnej oleju zgodnie z ruchem
wskazówek zegara zwiększa ilość, a obracanie jej
przeciwnie do ruchu wskazówek zegara zmniejsza
ilość dostarczanego oleju.
Należy dokładnie dokręci
ć nakrętkę blokującą po wykonaniu
regulacji.Nakrętka blokująca mniej więcej.
4.7 Wypuszczanie oleju
Należy postępować zgodnie z zasadami
bezpieczeństwa oraz prawem dotyczącym
likwidacji oleju opisanym w Rozdziale 7!
186 POLSKI
j
ą
Filtr
Obrotowa rączka
ca
mniej
więcej
Śruba spustowa oleju
5 Działanie maszyny do gwintowania

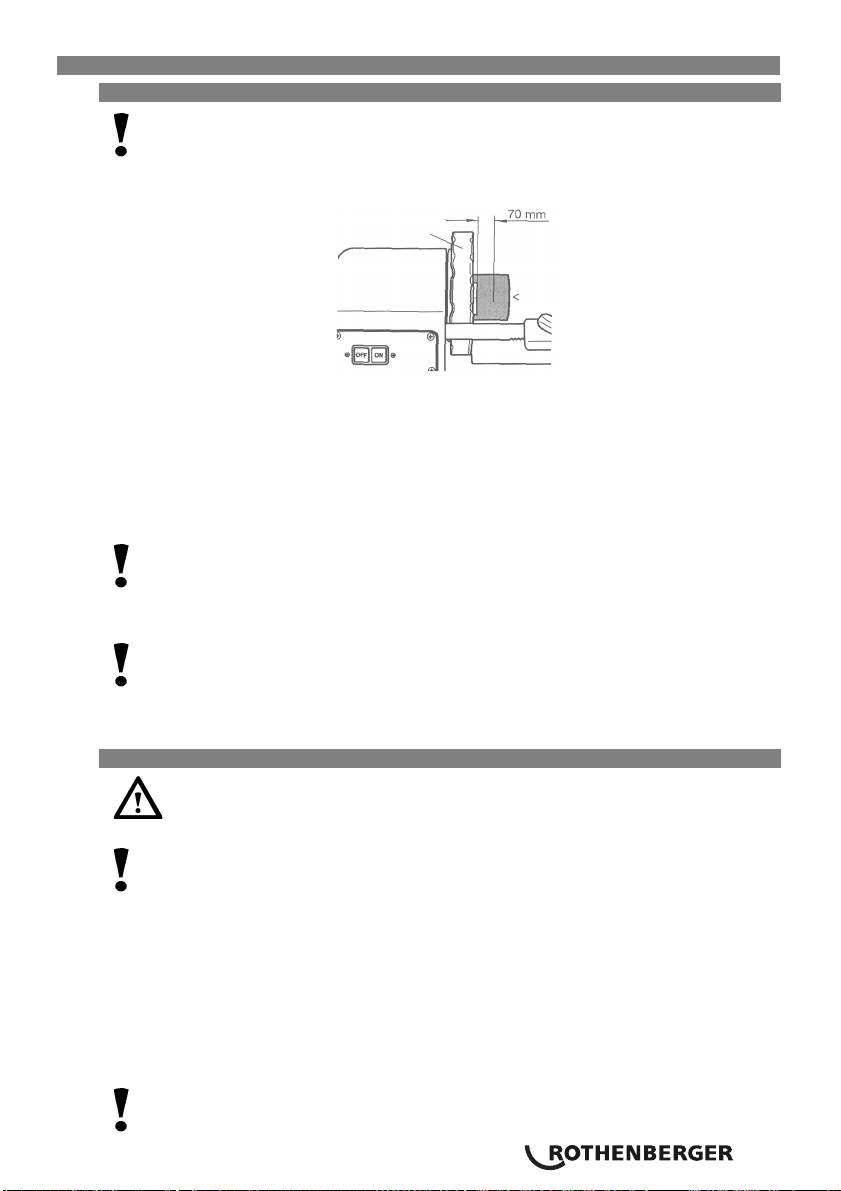

5.1 Zaciskanie obrabianych elementów B
Wózek narzędzia może zetknąć się z ramą przed zakończeniem gwintowania, w
wyniku czego może dojść do uszkodzenia zacisku oraz maszyny! Dlatego musi
zostać zachowany co najmniej 70-cio cm odstęp pomiędzy gwintem nacinanym na
obrabianym elemencie a zaciskiem!
Zacisk
Rura
Obcinak do rur oraz głowicę gwintującą należy odsunąć w górę, aby nie przeszkadzały, a
następnie z tyłu należy ustawić wewnętrzny gradownik.
Obrabiany element należy włożyć od strony zacisku centrującego (rys. 1), a następnie
dokręcić zacisk centrujący (rys. 2).
Dokręcając zacisk, prawą ręką nale
ży mocno trzymać obrabiany element po stronie zacisku
(rys. 3).
Należy upewnić się, że trzy szczęki zaciskowe stykają się z obrabianym elementem.
Jeśli trzy szczęki nie stykają się z obrabianym elementem, będzie się on chybotał i
zarówno nacinanie, jak i gwintowanie, nie będzie mogło zostać wykonane
poprawnie.
Należy dobrze zacisnąć obrabiany element i mocno go dokręcić.
W przypadku długich i ciężkich rur, należy użyć stojaka wsporczego (nr art. 5.6047),
aby uniknąć chwiania się i skręcania obrabianego elementu podczas obracania go,
oraz aby uniknąć przewrócenia się maszyny spowodowanego ciężarem obrabianego
elementu! W przeciwnym wypadku obrabiany element i maszyna mogą nie być
stabilne!
5.2 Odcinanie obrabianego elementu obcinakiem do rur C
Nie wolno dotykać powierzchni cięcia gołymi rękami, ponieważ jest ona gorąca i
ma ostre krawędzie! Niebezpieczeństwo wystąpienia obrażeń ciała oraz
poparzenia!
Jeśli rącza obcinaka do rur obracana jest z dużą siłą, powierzchnia cięcia może stać
się owalna, co uniemożliwia wykonanie prawidłowego gwintowania. Dlatego na
cały obrót rury należy obracać rączkę obcinaka o pół obrotu!
Należy odsunąć obcinak do rur w górę, aby nie przeszkadzał. Należy obracać kołem
podajnika przeciwnie do ruchu wskazówek zegara, aby ustawić rurę w pozycji wymaganej do
jej obcięcia.
Należy opuścić obcinak w dół na rurę, a następnie ustawić przełącznik na pozycję Wł. lub
nacisnąć wyłącznik nożny.
Należy mocno przekręcić rączkę obcinaka do rur zgodnie z ruchem wskazówek zegara i
rozpocząć cięcie.
Należy nacisnąć obcinak w dół, a potem pociągnąć w górę.
Nie należy umieszczać obciętych rur w wannie! Zaraz po zakończeniu procesu
przecinania należy wyjąć je z wanny!
POLSKI 187
5.3 Rozwiercanie obrabianych elementów D
Końcówka tnąca wewnętrznego gradownika jest bardzo ostra! Nie należy jej
dotykać gołymi rękoma! Niebezpieczeństwo poranienia rąk oraz wystąpienia
obrażeń ciała!
Należy pociągnąć wewnętrzny gradownik do siebie.
Należy obracać kołem podajnika przeciwnie do ruchu wskazówek zegara i delikatnie oprzeć
krawędź tnącą rozwiertaka o wewnętrzną krawędź rury, aby usunąć zadziory.
Należy dalej obracać obrotową rączką i delikatnie oprzeć krawędź tnącą rozwiertaka o
wewnętrzną kraw
ędź rury, aby usunąć zadziory.

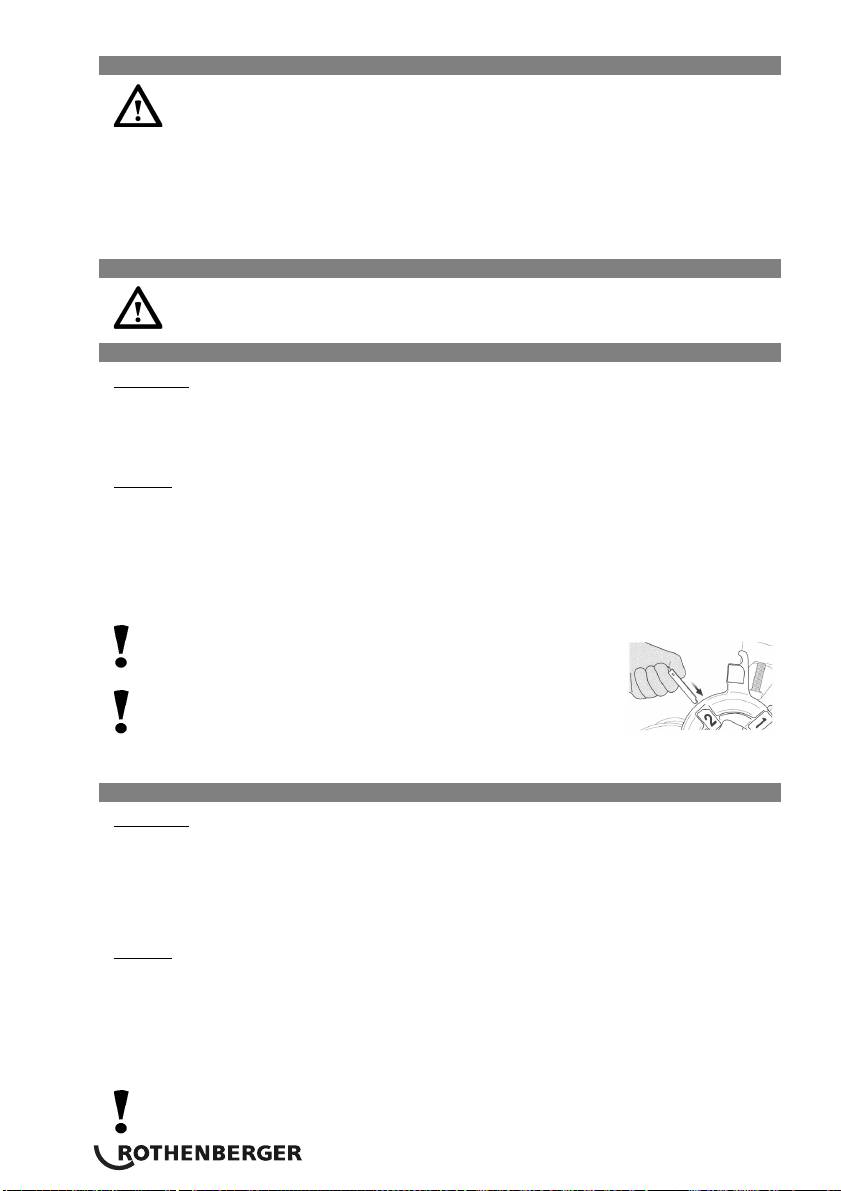

5.4 Demontaż i montaż szczęk gwintujących w głowicy Gwinciarskiej E
Aby uniknąć poranienia rąk przez szczęki gwintujące należy założyć
rękawice ochronne!
5.4.1 Zautomatyzowana głowica gwintująca
Demontaż:
Należy przestawić dźwignię blokującą na pozycję „A”, aby otworzyć szczęki gwintujące.
Sworzeń selektora (kolor srebrny) umieścić w bloku selektora szczęk gwintujących.
Podnieść głowicę gwintującą z maszyny i ściągnąć szczęki gwintujące nr od 1 do 4.
Montaż:
Należy przestawić dźwignię blokującą na pozycję „A”, aby otworzyć szczęki gwintujące.
Sworzeń selektora (kolor srebrny) umieścić w bloku selektora szczęk gwintujących.
Założyć szczęki gwintujące o takiej samej liczbie, jaka jest na danej głowicy gwintującej, i
mocno zatrzasnąć.
Liczby na głowicy gwintującej i na szczękach gwintujących muszą znajdować się po tej
samej stronie.
Precyzyjne gwintowanie możliwe jest tylko jeśli numer w
szczelinie głowicy gwinciarskiej zgadza się z numerem na
szczęce gwintującej!
Po wymianie szczęk gwintujących należy upewnić si
ę, że są
prawidłowo zamontowane! Po wymianie głowicy
gwinciarskiej lub szczęk gwintujących należy sprawdzić czy
są bezpiecznie umieszczone w wózku narzędzia!
5.4.2 Standardowa głowica gwintująca
Demontaż:
Odkręcić uchwyt narzynki (1), opuścić wahacz (2) w najniższe położenie, dokręcić
uchwyt narzynki i przestawić do góry dźwignię (3) w celu wyjęcia szczęk gwintujących.
Wyciągnąć do góry szczęki gwintujące nr od 1 do 4, gdy głowica gwintująca znajdzie się
w najniższym położeniu.
Podnieść głowicę gwintującą z maszyny i ściągnąć w dół szczęki gwintujące nr 2 i 3.
Montaż:
Odkręcić uchwyt narzynki (1), opuścić wahacz (2) w najniższe położenie, dokręcić
uchwyt narzynki i przestawić do góry dźwignię (3) w celu założenia szczęk gwintujących.
Założyć szczęki gwintujące o takiej samej liczbie, jaka jest na danej głowicy gwintującej, i
mocno zatrzasnąć.
Liczby na głowicy gwintującej i na szczękach gwintujących muszą znajdować się po tej
samej stronie.
Precyzyjne gwintowanie możliwe jest tylko jeśli numer w szczelinie głowicy
gwinciarskiej zgadza się z numerem na szczęce gwintującej!
188 POLSKI
5.5 Wymontowanie i zamontowanie głowicy gwintującej z sań wzgl. do sań
Podnieść głowicę gwintującą na połowę wysokości.
Ustawić głowicę gwintującą po przekątnej i ściągnąć.
Dopiero gdy głowica gwintująca znajdzie się w równoległym położeniu względem
płaskiej strony sworznia głowicy nacinającej, można ją zamontować wzgl. wymontować
z maszyny.
Głowica
gwintująca
Sworzeń głowicy
nacinającej
5.6 Zmiana rozmiaru gwintu F
Zautomatyzowana głowica gwintująca:
Należy upewnić się, że głowica gwinciarska znajduje się na wózku narzędzia, oraz że
szczęki gwintujące pasują do rozmiaru gwintu.
Należy włożyć bolec selektora do bloku selektora o odpowiednim rozmiarze gwintu.
Rozmiar podany jest na poszczególnych blokach selektora. Użyć srebrnego sworznia
selektora i bloku 1/2"…1" oraz czarnych sworzni selektora do 1 1/4"…2".
Standardowa głowica gwintująca:

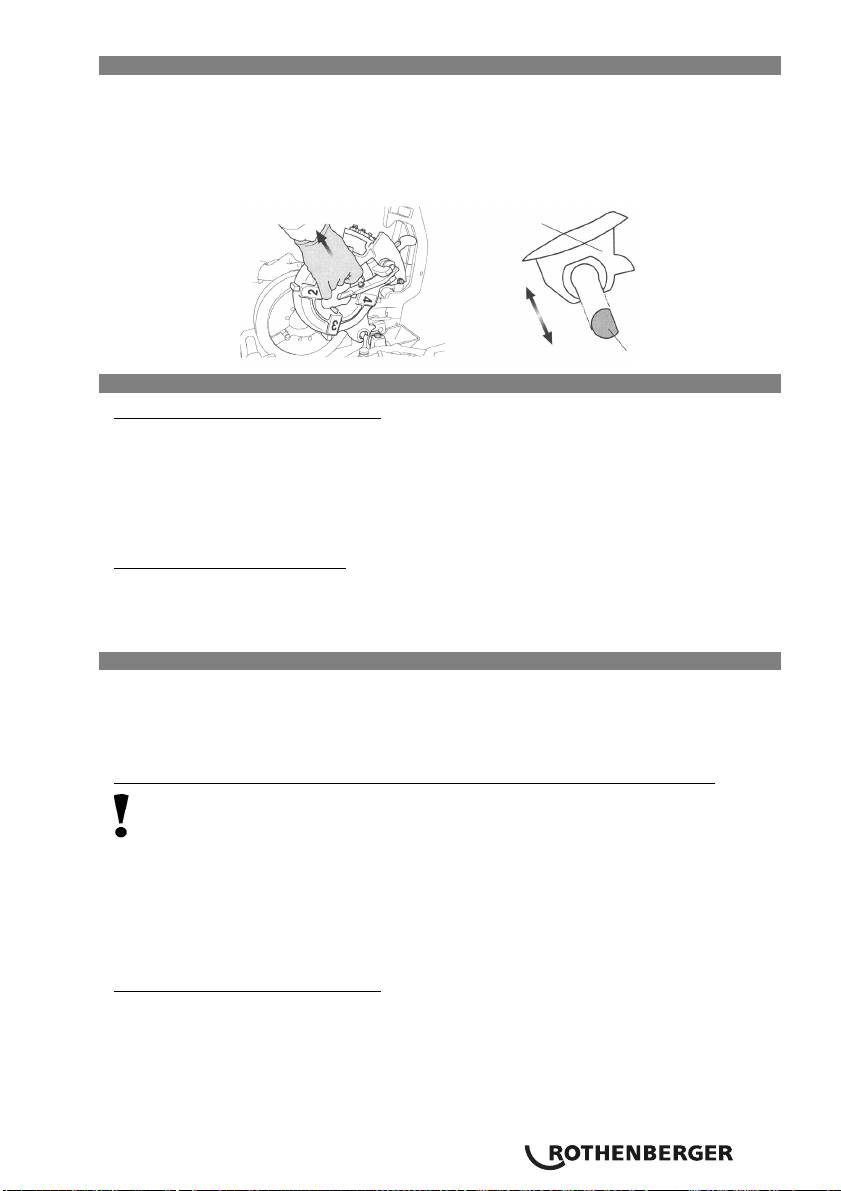

Po odkręceniu obcinarki do rur można poruszać wahaczem w górę i w dół.
Zsynchronizować mechanizm odczytu na wahaczu (1) z podaną podziałką skali na tarczy
(2).
5.7 Gwintowanie G
W przypadku niebezpiecznej sytuacji należy nacisnąć wyłącznik nożny. Spowoduje to
zatrzymanie maszyny.
Aby ponownie uruchomić maszynę, należy nacisnąć przycisk zwalniający znajdujący się z
boku wyłącznika nożnego.
Aby wykonać precyzyjne gwinty, należy postępować zgodnie z poniższymi instrukcjami:
Do gwintowania należy używać surowców będących w doskonałym stanie. Jeśli użyte
zostaną rury zdeformowane oraz/lub obcięte pod kątem, wykonanie gwintów spełniających
wymagane standardy nie będzie możliwe!
Należy używać głowicy gwinciarskiej oraz odpowiednich szczęk gwintujących,
odpowiadających rozmiarowi gwintu! Należy odpowiednio zabezpieczyć głowicę
gwinciarską na wózku narzędzia.
Nie należy umieszczać niezabezpieczonej głowicy gwinciarskiej bezpośrednio na podłodze! Z
głowicą należy postępować ostrożnie! Należy upewnić się, że olej do gwintowania wypływa
na szczęki gwintuj
ące!
Zautomatyzowana głowica gwintująca:
Należy opuścić głowicę gwinciarską i włożyć rączkę T naciskając ją w kierunku „B” do
czasu, gdy szczęki gwintujące zazębią się w pozycji roboczej.
Za pomocą pedału należy uruchomić maszynę oraz obracać obrotową rączką przeciwnie do
ruchu wskazówek zegara, aby szczęki gwintujące oparły się na obrabianym elemencie.
Należy puścić obrotową rączkę, gdy dwa do trzech nacięć gwintu zostanie wykonanych.
POLSKI 189
Po wykonaniu całego gwintu szczęki gwintujące otwierają się automatycznie dzięki
wzdłużnej dźwigni zatrzymania.
Należy zatrzymać maszynę zdejmując stopę z wyłącznika nożnego.
Standardowa głowica gwintująca:
Opuścić głowicę gwintującą i przestawić przeznaczoną do otwierania i zamykania
dźwignię (1) w dół.
Włączyć maszynę pedałem, obrócić pokrętło w kierunku ruchu wskazówek zegara tak, by
szczęki gwintujące docisnęły się do przedmiotu obrabianego.
Puścić pokrętło po nacięciu dwóch, trzech gwintów.
Przy pracującej maszynie przełożyć dźwignię (1) powoli w górę po osiągnięciu wymaganej
liczny gwintów, by w ten sposób poprzez powolne otwarcie szczęk gwintujących
zakończy
ć nacinanie.
W razie gwałtownego otwarcia szczęk gwintujących, na ostatnim odcinku gwintu
mogą powstać stopnie i gwint będzie wadliwy!
5.8 Ustawienie długości gwintu (tylko zautomatyzowana głowica gwintująca)
Długość gwintu została ustawiona przez producenta, ale w razie potrzeby może zostać
zmieniona.

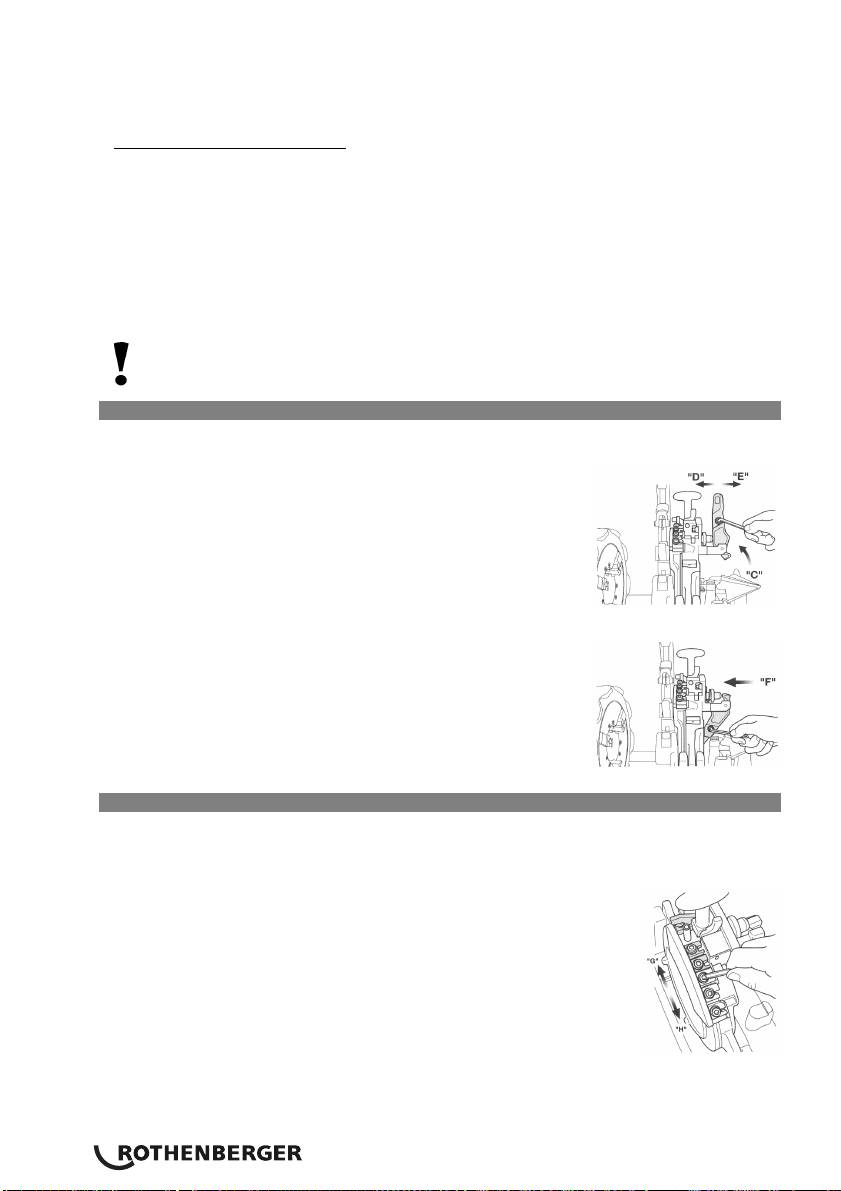

Obrócić dźwignię ustalającą w kierunku „C“, aż do
zatrzaśnięcia.
Odkręcić śrubę bloku i, w celu ustawienia długości gwintu,
poruszyć dźwignią ustalającą. W celu uzyskania dłuższego
gwintu dźwignię przesunąć w kierunku „D“, a krótszego w
kierunku „E“. Długość gwintu może się zmienić o około 2 mm
na każdą podziałkę skali.
Lekko dokręcić śrubę bloku i cofnąć dź
wignię ustalającą w
położenie wyjściowe, przesuwając kołek profilu w kierunku
„F“.
Następnie, w celu unieruchomienia dźwigni ustalającej,
dokręcić śrubę.
5.9 Ustawienie głębokości gwintu (tylko zautomatyzowana głowica gwintująca)
Odkręcić śrubę bloku, (dotyczy tylko SUPERTRONIC 2 SE: śruba bloku mocująca blok
selektora na tarczy krzywkowej) i w celu ustawienia głębokości gwintu przestawić blok
selektor.
Przesuwanie bloku w kierunku „H” powoduje pogłębienie gwintów,
natomiast przesuwanie go w kierunku „G” powoduje spłycenie gwintów.
Jedna podziałka to zmiana głębokości gwintu od 1,5 do 2 mm.
Tylko SUPERTRONIC 2 SE: Unieruchomić blok selektora poprzez
dokręcenie śruby bloku i rozpocząć gwintowanie
Za pomocą narzędzia pomiarowego, należy skontrolować wykonany
gwint itp. na rurze, a w razie potrzeby skorygować ustawienie.
190 POLSKI
5.10 Gwintowanie w 2 krokach
(zautomatyzowana głowica gwintująca 2 ½“…3“/ 4“)
W celu wykonania gwintu na rurze o dużej średnicy przy
Sworzeń
niewielkiej sile zamocowania, należy najpierw użyć 2-
selektora
stopniowego sworznia gwintującego (czarny) w celu
(srebrny)
nacięcia gwintu (wstępnego), a następnie sworznia
selektora (srebrnego) do nacinania (końcowego) gwintów
standardowych.
Trzpień gwintujący (czarny)
5.11 Wyjmowanie obrabianego elementu
Obrabiany element jest mokry i śliski od oleju do gwintowania. Podczas
wyjmowania go z maszyny należy uważać i wyjmować go ostrożnie, aby nie
wyślizgnął się z rąk i nie upadł na stopy!
Należy obracać kołem podajnika zgodnie z ruchem wskazówek zegara i odsunąć wózek
narzędzia.
Należy zwolnić zacisk.
Należy zwolnić zacisk centrujący i wyjąć obrabiany element.
5.12 Czyszczenie maszyny po zakończeniu pracy
Nie wolno usuwać metalowych i plastikowych opiłków za pomocą
skompresowanego powietrza! Niebezpieczeństwo uszkodzenia oczu i utraty
wzroku! Nie wolno usuwać ostrych metalowych opiłków gołymi rękoma!
Niebezpieczeństwo wystąpienia obrażeń ciała! Należy nosić rękawice ochronne!
Należy usunąć opiłki z maszyny i wokół niej.
Należy użyć drucianej szczotki, aby usunąć opiłki i wyczyścić zacisk, szczęki gwintujące w
głowicy gwinciarskiej oraz wewnętrzny gradownik.
Należy użyć ściereczki, aby wytrzeć rozpryski oleju do gwintowania z maszyny oraz miejsca
pracy.
6 Konserwacja oraz kontrola maszyny
Wszystkie maszyny zużywają się naturalnie podczas użytkowania.
Od czasu do czasu muszą być konserwowane, a części podlegające zużyciu muszą być
wymieniane.
Prace te mogą być wykonywane wyłącznie przez autoryzowany punkt serwisowy firmy
ROTHENBERGER.
Dzięki temu uzyskuje się pełną gwarancję na materiały oraz jakość wykonania!
Jeśli maszyna jest czyszczona, serwisowana, kontrolowana lub naprawiana,
należy ją wyłączyć i odłączyć wtyczkę od gniazdka zasilania (czynność bez
zasilania)! Należy zawsze unikać niekontrolowanego uruchomienia maszyny.
Niebezpieczeństwo wystąpienia obrażeń ciała oraz wypadków!
6.1 Wymiana ostrza wewnętrznego gradownika
Podczas wymiany ostrzy należy zawsze nosić rękawice ochronne!
Niebezpieczeństwo poranienia rąk oraz wystąpienia obrażeń ciała!
Należy podnieść obcinak do rur oraz głowicę gwinciarską i pociągnąć wewnętrzny
gradownik do siebie.
Należy wyjąć kołek sprężynujący z następnego ostrza rozwiertaka.
Ostrze rozwiertaka zostaje odblokowane, gdy zostanie pociągnięte w kierunku użytkownika.
Należy zamontować nowe ostrze.
Należy włożyć wcześniej wyjęty kołek sprężynujący do otworu w nowym ostrzu rozwiertaka.
POLSKI 191

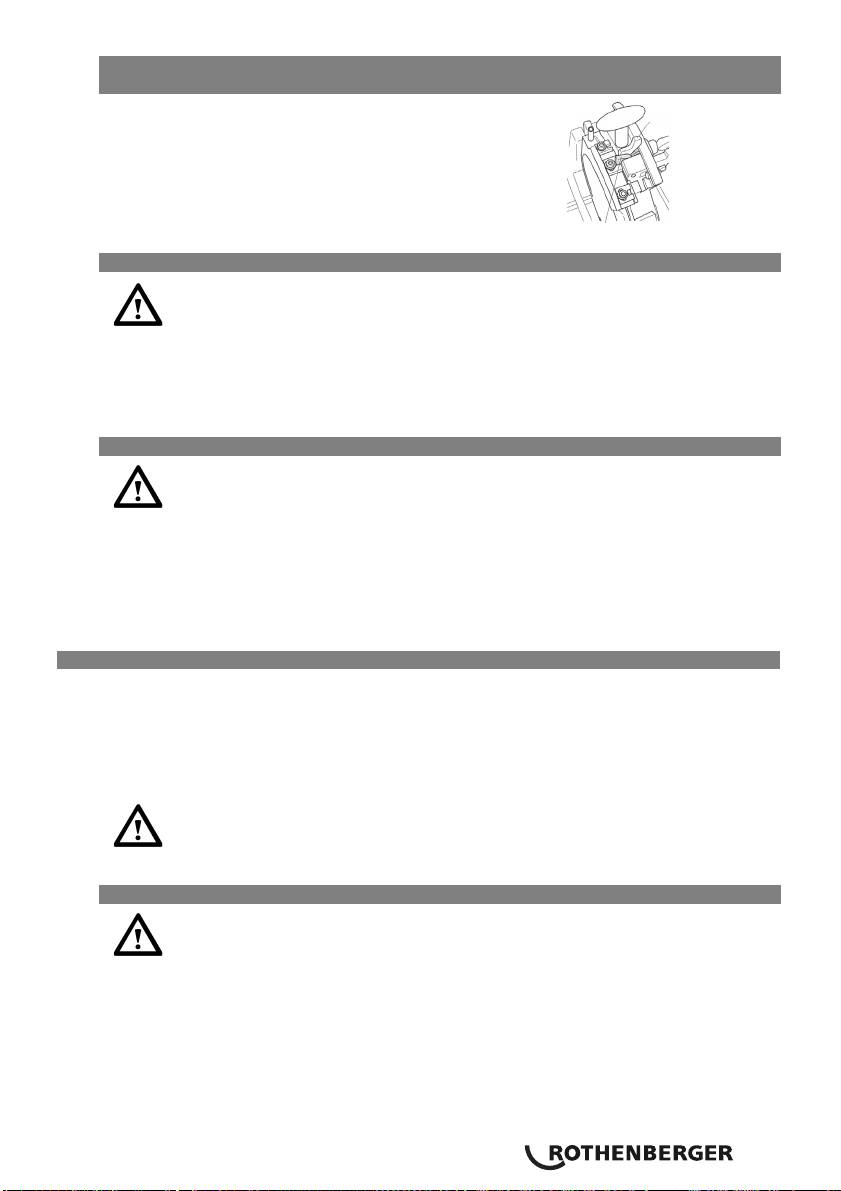

6.2 Wymiana tarczy obcinaka do rur
Podczas wymiany ostrzy należy zawsze nosić rękawice ochronne!
Niebezpieczeństwo poranienia rąk oraz wystąpienia obrażeń ciała!
Obcinak do rur należy ustawić w pozycji pionowej, a głowicę gwinciarską należy obniżyć.
Należy wyciągnąć zawleczkę w górę.
Należy przytrzymać tarczę odcinającą i powoli wypchnąć na wprost bolec tarczy z drugiej
strony.
Usunąć
Prosty bolec
zawleczkę
tarczy odcinającej
bolca
Tarcza
odcinająca
Zawleczka
Należy usunąć opiłki, brud. Olej itp. z bolca, a następnie nasmarować rowek. Należy wyjąć
zawleczkę.
Należy włożyć nową tarczę odcinającą do uchwytu ostrza i ponownie zamontować bolec.
Należy włożyć nową zawleczkę do prostego bolca tarczy odcinającej i zagiąć ją.

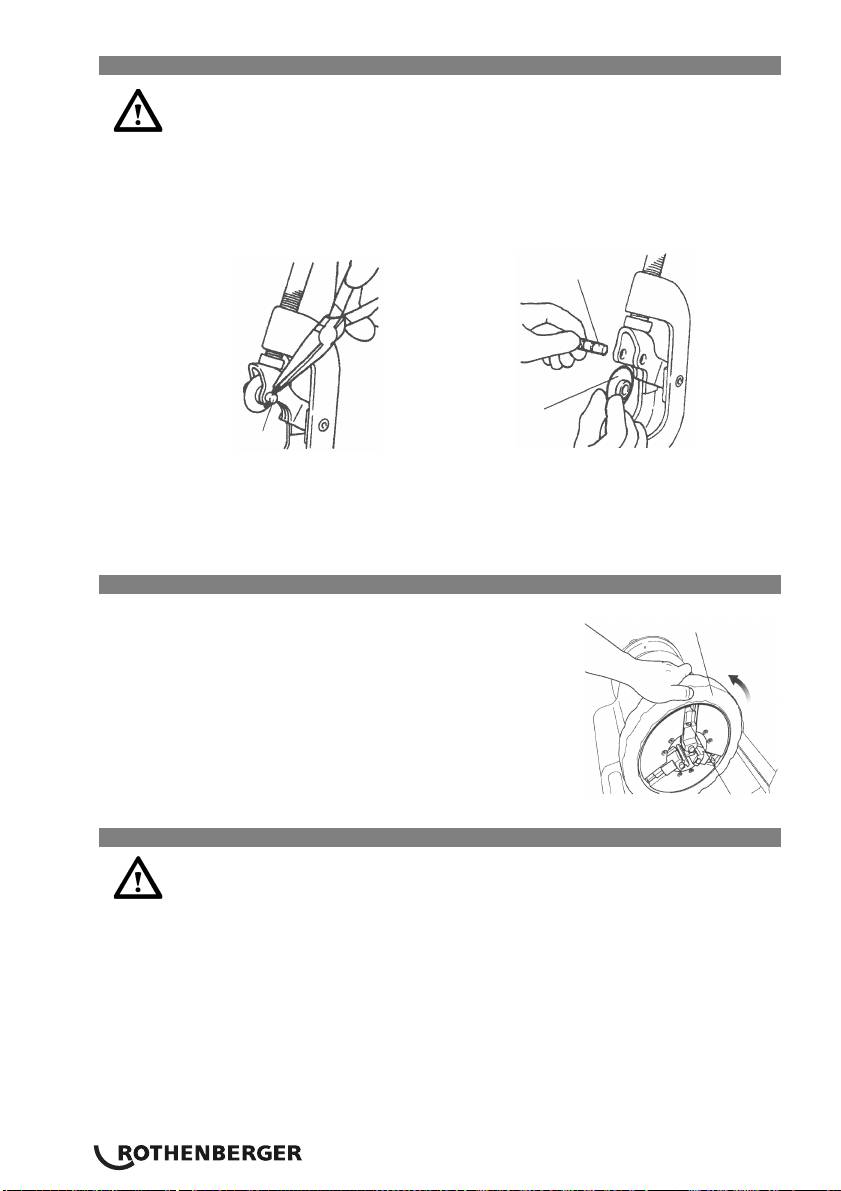

6.3 Wymiana wkładów szczęki zaciskowej H
Obrócić chwyt mocujących i otworzyć go dotąd, aż przejdzie
Zacisk
śrubokręt (Typ 2 SE) wzgl. klucz imbusowy (Typ3 SE).
Należy odkręcić śruby zabezpieczające wkłady szczęki
obrac
zaciskowej (rys. 1).
Należy umieścić cienki pręt na górnym brzegu sprężyny i
wyjąć bolec zacisku (rys. 2).
Należy pociągnąć wkład szczęki zaciskowej w przód (rys. 3).
Należy włożyć nowy wkład szczęki zaciskowej i pchnąć go do
tyłu, a następnie umie
ścić na miejscu sprężynę oraz bolec
zacisku. Należy dokręcić śrubę.
śruba
6.4 Codzienna kontrola maszyny
Uwaga! Przed rozpoczęciem prac związanych ze smarowaniem maszyny należy
wyjąć wtyczkę z gniazdka zasilania.
Należy sprawdzić wtyczkę, przewód zasilania oraz przedłużacz, aby upewnić się, że nie są
uszkodzone.
Należy sprawdzić czy wanna na olej nie jest przepełniona.
Jeśli w zbiorniku oleju znajdują się zanieczyszczenia, należy go wyczyścić.
Należy skontrolować szczęki gwintujące, obcinak do rur oraz wewnętrzny gradownik pod
kątem zużycia i w razie potrzeby wymienić odpowiednie elementy.
Jeśli szczęki zaciskowe są zabrudzone, należy je wyczyścić drucianą szczotką.
Należy sprawdzić czy wkręty dwustronne są dokręcone. W razie potrzeby należy je dokręcić.
Należy regularnie usuwać brud i opiłki z maszyny.
192 POLSKI
Jeśli maszyna nie będzie używana przez długi okres czasu, należy nasmarować ją smarem
zapobiegającym rdzewieniu.
Należy regularnie smarować wspornik tylnego wałka. Prace związane ze smarowaniem mogą
być wykonywane jedynie przez osoby przeszkolone w zakresie bezpieczeństwa elektrycznego.
6.5 Smarowanie wrzeciona
Tylną prowadnicę wrzeciona należy regularnie smarować.
1. Wykręcić śruby mocujące pokrywy silnika i zdjąć pokrywę maszyny.
2. Gniazda smarowe znajdują się za uchwytem centrującym (rysunek 52).
3. Za pomocą pistoletu do smarowania wtłoczyć smar do gniazd smarowych (rysunek
53).
7 Likwidacja urządzenia
7.1 Części metalowe, elektryczne i elektroniczne
Części urządzenia są materiałami o wartości utylizacyjnej i można je odprowadzić do
przedsiębiorstw zajmujących się odzyskiem surowców wtórnych i unieszkodliwianiem
pozostałości, posiadających wymaganą koncesję i certyfikaty. O nieszkodliwy dla środowiska
sposób utylizacji części, których nie można odprowadzić do ponownego obiegu (np. odpady
elektroniczne), należy zapytać właściwy urząd zajmujący się sprawami utylizacji.
Tylko dla krajów UE:
Nie należy usuwać narzędzi elektrycznych razem z odpadami z gospodarstwa
domowego. Zgodnie z Europejską Dyrektywą 2002/96/WE dotyczącą zużytego
sprzętu elektrycznego oraz elektronicznego oraz wprowadzaniem jej jako
obowiązkowego prawa krajowego, narzędzia elektryczne nie nadające się do
dalszego użytkowania muszą być usuwane oddzielnie oraz utylizowane i poddawane
recyklingowi w sposób przyjazny dla środowiska.
7.2 Oleje i smary
Tylko specjalistyczne firmy mają prawo do likwidacji zużytych olejów.
Zużyte oraz zanieczyszczone oleje muszą być przechowywane oraz usuwane w szczelnych,
olejoodpornych pojemnikach (metalowych).
Uszkodzone urządzenia elektryczne oraz maszyny, które nie mogą zostać naprawione, muszą
zostać otwarte i oczyszczone z pozostałości oleju.
Wanny olejowe muszą zostać wyczyszczone tak, aby nie pozostały na nich ślady po oleju. Żadne
oleje (nawet w bardzo małych ilościach) nie mogą przedostawać się do ziemi.
8 Centrum obsługi klienta
Centra serwisowe firmy Rothenberger oraz inne oddziały firmy z departamentami napraw są
zawsze gotowe do pomocy. Oczywiście w krótkim czasie wysyłamy również części zapasowe.
Prosimy o kontakt z punktem sprzedaży lub producentem.
Akcesoria oraz części zapasowe można zamówić w punkcie sprzedaży lub za pomocą
posprzedażnej gorącej linii:
Telefon: +49 (0) 6195 / 800 - 8200 Faks: +49 (0) 6195 / 800 - 7491
POLSKI 193
Obsah Strana
1 Informacje na temat bezpieczeństwa 181
1.1 Prawidłowe użytkowanie 181
1.2 Ogólne wskazówki bezpieczeństwa 181
1.3 Informacje na temat bezpieczeństwa 183
2 Dane techniczne 184
3 Funkcje maszyny gwintującej 184
3.1 Opis A 184
3.2 Opis funkcjonowania 185
3.3 Akcesoria 185
4 Przygotowanie do pracy 185
4.1 Transport maszyny gwintującej 185
4.2 Ustawienie maszyny 185
4.3 Połączenia elektryczne 186
4.4 Olej do gwintowania 186
4.5 Kontrola oleju do gwintowania 187
4.6 Ustawienie ilości dostarczanego oleju do gwintowania 187
4.7 Wypuszczanie oleju 187
5 Działanie maszyny do gwintowania 188
5.1 Zaciskanie obrabianych elementów B 188
5.2 Odcinanie obrabianego elementu obcinakiem do rur C 188
5.3 Rozwiercanie obrabianych elementów D 189
5.4 Demontaż i montaż szczęk gwintujących w głowicy Gwinciarskiej E 189
5.4.1 Zautomatyzowana głowica gwintująca 189
5.4.2 Standardowa głowica gwintująca 189
5.5 Wymontowanie i zamontowanie głowicy gwintującej z sań wzgl. do sań 190
5.6 Zmiana rozmiaru gwintu F 190
5.7 Gwintowanie G 190
5.8 Ustawienie długości gwintu (tylko zautomatyzowana głowica gwintująca) 191
5.9 Ustawienie głębokości gwintu
(tylko zautomatyzowana głowica gwintująca) 191
5.10 Gwintowanie w 2 krokach
(zautomatyzowana głowica gwintująca 2 ½“…3“/ 4“) 192
5.11 Wyjmowanie obrabianego elementu 192
5.12 Czyszczenie maszyny po zakończeniu pracy 192
194 ČESKY
6 Konserwacja oraz kontrola maszyny 192
6.1 Wymiana ostrza wewnętrznego gradownika 192
6.2 Wymiana tarczy obcinaka do rur 193
6.3 Wymiana wkładów szczęki zaciskowej H 193
6.4 Codzienna kontrola maszyny 193
6.5 Smarowanie wrzeciona 194
7 Likwidacja urządzenia 194
7.1 Części metalowe, elektryczne i elektroniczne 194
7.2 Oleje i smary 194
8 Centrum obsługi klienta 194
Značky obsažené v textu
Výstraha
Tento symbol varuje před nebezpečím úrazu.
Varování
Tento symbol varuje před nebezpečím škod na majetku a poškozením životního
prostředí.
Výzva k provedení úkonu
ČESKY 195
1 Bezpečnostní informace
1.1 Správné použití
Závitořezný stroj SUPERTRONIC 2 SE - 3 SE - 4 SE smí být použit pouze pro ořezávání, vytváření
a odstraňování ostřin u závitů BSPT a NPT o rozměrech ¼” … 2” podle popisu v kapitole 2
“Technické parametry”.
Závitořezný stroj SUPERTRONIC smí být provozován pouze s vhodnými automatickými /
standardní hlavami na řezání závitů, které byly zkontrolovány a doporučeny společností
ROTHENBERGER Werkzeuge GmbH, a dále se závitořeznými čelistmi popsanými v kapitole 2
“Technické parametry”.
Dodávaný bezpečnostní pedál splňuje standard asociace, která sdružuje pojištění profesní
odpovědnosti s označením GS (“geprüfte Sicherheit”) a je povinnou součástí pro použití stroje
ve Spolkové republice Německo.
Nikdy neprovádějte na závitořezném stroji a jeho příslušenství technické nebo
konstrukční změny. Mohlo by to vést ke zrušení osvědčení provozovatele, k poruše
stroje či úrazu osob.
Při použití elektrických nářadí a strojů musí být dodržována základní bezpečnostní
opatření, která zajistí ochranu před úrazem elektrickým proudem, zraněním a
nebezpečím požáru. Důkladně si přečt
ěte pokyny ještě před uvedením stroje do
provozu. Vždy dbejte na dodržování bezpečnostních pokynů týkajících se rukou.
1.2 Všeobecné bezpečnostní pokyny
POZOR! Při používání elektrického nářadí dodržujte následující zásadní bezpečnostní
opatření na ochranu před úrazem elektrickým proudem, nebezpečím zranění a
nebezpečím požáru.
Přečtěte si všechny tyto pokyny, než budete používat toto elektrické nářadí, a dobře
tyto bezpečnostní pokyny uložte.
Obsluha a údržba:
1 Pravidelné čištění, údržba a mazání. Před každým seřizováním, údržbou nebo opravou
vytáhněte síťovou zástrčku.
2 Opravy svěřujte výhradně specializovaným opravnám, které mají k dispozici
originální náhradní díly. Zajistíte tak dlouhodobou provozní bezpečnost přístroje.
Bezpečná práce:
1 Pracovní plochu udržujte v pořádku. Nepořádek na pracovní ploše může vést ke
zraněním.
2 Mějte na zřeteli vnější vlivy. Nevystavujte elektrické nářadí dešti. Nepoužívejte elektrické
nářadí ve vlhkém nebo mokrém prostředí. Postarejte se o dobré osvětlení pracovní plochy.
Nepoužívejte elektrické nářadí tam, kde hrozí nebezpečí požáru nebo nebezpečí výbuchu.
3 Chraňte se před úrazem elektrickým proudem. Zabraňte kontaktu těla s uzemněnými díly
(např. trubkami, radiátory, elektrickými sporáky, chladicími jednotkami).
4 Udržujte ostatní osoby v bezpečné vzdálenosti. Nenechejte další osoby, obzvlášť děti,
dotýkat se elektrického nářadí nebo kabelů. Udržujte je v bezpečné vzdálenosti od pracovní
plochy.
5 Bezpečně ukládejte nepoužívané elektrické nářadí. Nepoužívané elektrické nářadí musí
být uloženo na suchém, vysoko položeném nebo uzavřeném místě, mimo dosah dětí.
6 Nepřetěžujte elektrická nářadí. Pracují lépe a bezpeč
něji ve stanoveném rozsahu výkonů.
196 ČESKY
