Hotpoint-Ariston C 35S P6 R/HA: Instalace

64

!

!

!

!

! Před uvedením nového spotřebiče do provozu

si pečlivě přečtěte tento návod. Jsou v něm uvedeny

pokyny pro bezpečnou instalaci, používání a údržbu

spotřebiče.

!!!!! Uschovejte tento návod pro další použití. V případě

prodeje spotřebiče jej předejte novému majiteli.

!!!!! Instalaci přístroje musí provádět odborný pracovník

při dodržení následujících instrukcí.

!!!!! Všechny potřebné úpravy nebo údržbu provádějte pouze

tehdy, je-li přístroj odpojen od elektrického proudu.

Ventilace místnosti

Ventilace místnosti

Ventilace místnosti

Ventilace místnosti

Ventilace místnosti

Spotřebič může být nainstalován a používán pouze

ve stále větrané místnosti, v souladu s místními předpisy.

V místnosti s přístrojem  musí být řádná cirkulace

vzduchu, který je nutný pro správné hoření plynu (proudění

vzduchu nesmí být menší než 2 m

3

/h na kW instalovaného

výkonu.

Přívod vzduchu, opatřený mřížkami, může být z trubek

s vnitřním průřezem nejméně 100 cm

2

a nesmí být

náchylné k ucpávání.

(viz obr. A)

Trubky by měly být dvojnásobné, trubek s vnitřním

průřezem nejméně 200 cm

2

, není-li plotna sporáku

vybavena bezpečnostním systémem pro případ zhasnutí

plamene.

Je-li větrání nepřímé ze sousedního pokoje

(viz obr. B),

zajistěte aby nešlo o obytné místnosti, ložnice nebo

takové místnosti, kde je velké riziko vzniknu požáru.

Ventilační otvor a trubky by měly být umístěny tak, jak

je popsáno výše.

Instalace

A

A

Ventilační otvor

pro přívod vzduchu.

B

Zvětšený větrací otvor mezi

oknem a podlahou.

Sousední místnost.   Odvětrávaná

                    místnost.

! Po dlouhotrvajícím používání zařízení, je vhodné

otevřít okno nebo zvýšit rychlost všech používaných

ventilátorů

Odvod zplodin

Odvod zplodin

Odvod zplodin

Odvod zplodin

Odvod zplodin

Odvod zplodin může být zabezpečen pomocí přírodního

odsávání napojením na bezpečný a funkční komín.Druhou

možností je použití elektrického větráku, který se zapne

kdykoliv je přístroj v provozu (

viz obrázek).

!!!!! Propan-butan klesá k zemi, protože je těžší než

vzduch.Místnosti s plynovými nádržemi musí být vybaveny

ventilačními otvory, umožňujícími odvětrání plynu

v případě jeho úniku. Zároveň, propan-butanové nádrže,

částečně nebo zcela plné, nesmí být umístěny nebo

skladovány na místech nebo v místnostech, které jsou

níž než přízemní část budovy (sklepy apod.) Zároveň

se ujistěte, zda plynové nádrže používané v místnosti

nemohou být ve styku s vnějšími zdroji tepla (trouby,

ohniště, kamna atp.), které by mohly ohřát plynovou

nádrž nad 50°C.

Vycentrování a připevnění

Vycentrování a připevnění

Vycentrování a připevnění

Vycentrování a připevnění

Vycentrování a připevnění

!!!!! Doporučujeme umístit přístroj tak, aby přiléhající

kuchyňská linka nepřevyšovala sporáky přístroje.

!!!!! Ujistěte se, že zeď u které je přístroj umístěn je

z nehořlavého a tepelně odolného (T 90°C ) materiálu.

Správné umístění sporáku:

•

zařízení umístěte v kuchyni, jídelně nebo podobné

místnosti (ne v koupelně)

•

je-li vršek sporáku vyšší než kuchyňská linka, musí

být zařízení umístěno ve vzdálenosti minimálně 200

mm od ní.

Zplodiny odchází komínem

nebo kouřovodem (zvláštním

pro kuchyňské zařízení)

Zplodiny odchází

přímo do

venkovního prostoru.

CZ

65

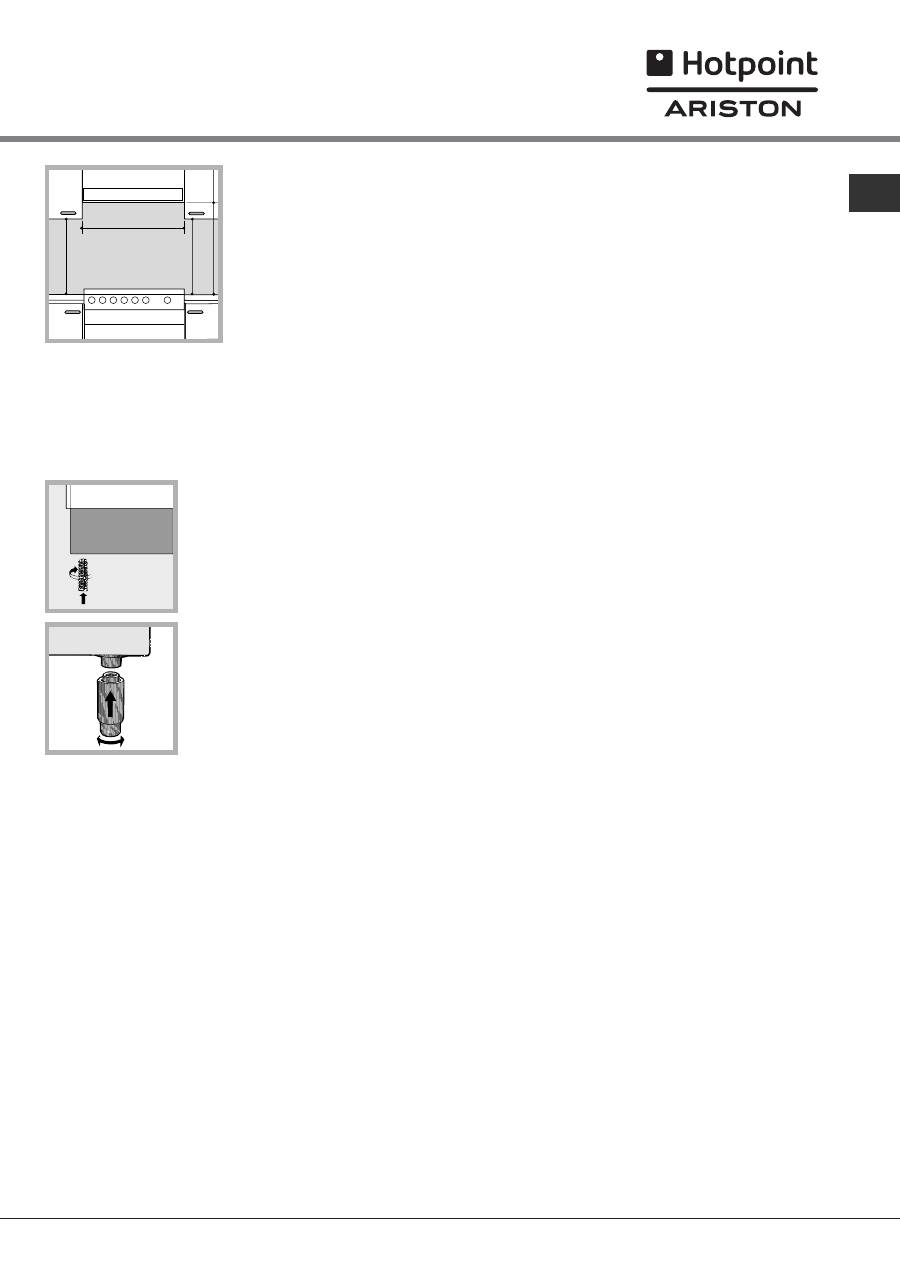

• je-li vařič umístěn pod

kuchyňský nábytek, musí

b ý t   t e n t o   v z d á l e n

od sporáku nejméně 420

mm. Je-li nábytek vyroben

z hořlavých materiálů.

m u s í   b ý t   v z d á l e n o s t

nejméně 700 mm

(viz

nákres).

•

Neumísťujte zástěnu ne méně než 200 mm

za  sporák nebo po jeho stranách.

•

Digestoř musí být nainstalována v souladu

s instrukcemi v odpovídajícím návodu.

Vyrovnání

Vyrovnání

Vyrovnání

Vyrovnání

Vyrovnání

V případě potřeby vyrovnejte

přístroj do roviny pomocí

š r o u b o v a c í c h   n o ž i č e k

u m í s t ě n ý c h   d o   o t v o r ů

v základny sporáku (viz

obrázek)

Nohy* zapadnou do zdířek

ve spodní části základny

sporáku.

Elektrické připojení

Normovanou zástrčku kabelu zapojte do zásuvky

s odpovídajícím zatížením, uvedeném na datovém štítku

(viz. Datový štítek)

Spotřebič musí být  připojen přímo k elektrickému

rozvodu za použití vícepólového jističe

s minimální vzdáleností kontaktů 3 mm v rozpojeném

stavu. Jistič musí vyhovovat příslušnému zatížení

a platným bezpečnostním předpisům (uzemnění nesmí

být jističem přerušeno). Napájecí kabel nesmí přijít do

styku s povrchy o teplotě vyšší než 50 °C.

Před připojením přístroje k elektrickému rozvodu se

ještě ujistěte zda:

•

Je spotřebič uzemněn a zástrčka odpovídá předpisům.

•

Zásuvka snese maximální zatížení spotřebiče, které

je uvedeno na datovém štítku.

***** Pouze u některých modelů

•

Napětí musí být v rozmezí hodnot, které jsou uvedeny

na datovém štítku.

•

Zásuvka je kompatibilní se zástrčkou spotřebiče.

Jestliže je zásuvka se zástrčkou nekompatibilní,

požádejte autorizovaného technika, aby ji vyměnil.

Nepoužívejte prodlužovací kabely nebo vícenásobné

zásuvky.

!

!

!

!

! Po nainstalování spotřebiče musí být napájecí kabel

a elektrická zásuvka snadno přístupné.

!

!

!

!

! Kabel nesmí být ohýbán nebo stlačován.

!

!

!

!

! Kabel musí být pravidelně kontrolován a měněn pouze

autorizovanými techniky.

! Výrobce se zříká jakékoli zodpovědnosti v případě

! Výrobce se zříká jakékoli zodpovědnosti v případě

! Výrobce se zříká jakékoli zodpovědnosti v případě

! Výrobce se zříká jakékoli zodpovědnosti v případě

! Výrobce se zříká jakékoli zodpovědnosti v případě

nedodržování těchto bezpečnostních opatření.

nedodržování těchto bezpečnostních opatření.

nedodržování těchto bezpečnostních opatření.

nedodržování těchto bezpečnostních opatření.

nedodržování těchto bezpečnostních opatření.

Zapojení plynu

Spotřebič smí být  připojen k hlavnímu uzávěru plynu

nebo k plynové bombě  gumovou hadicí nebo ocelovou

trubkou, v souladu s místními bezpečnostními předpisy

a poté, co se ujistíte, že vařič je vhodný pro plyn, který

chcete použít (zkontrolujte značku na obalu: neodpovídá-

li požadavkům, podívejte se

níže). Používáte-li stlačený

plyn v bombě, nainstalujte tlakový ventil



 v souladu

s platnými bezpečnostními předpisy. Pro zjednodušení

připojení může být zásobník plynu umístěn bokem*:

otočte umístění hadice s uzávěrem a vyměňte nádobu

s plynem zásobující spotřebič.

!

!

!

!

! Ujistěte se, že tlak dodávaného plynu je shodný

s hodnotami v „Tabulce hořáku a specifikace trysek

(viz níže).  To zajistí bezpečnost používání a dlouhou

životnost Vašeho přístroje a umožní efektivní využití

spotřebované energie.

Připojení pomocí gumové hadice

Připojení pomocí gumové hadice

Připojení pomocí gumové hadice

Připojení pomocí gumové hadice

Připojení pomocí gumové hadice

Ujistěte se, že hadice



 musí vyhovuje platným

bezpečnostním předpisům. Vnitřní průměr hadice musí

být: 8mm pro propan-butan, 13 mm pro zemní plyn.

Jakmile je přístroj připojen, ujistěte se že hadice:

•

není v kontaktu s žádnými částmi, jejichž teplota

přesahuje 50°C.

•

není vystavena tahům a tlakům, není zamotaná

nebo ohnutá.

•

není v kontaktu s čepelemi, ostrými rohy nebo

pohyblivými částmi a není stlačena.

420

Min.

mm.

600

Min.

mm.

420

Min.

mm.

min. 650 mm se střechou

min. 700 mm bez střechy

STŘECHA

CZ

66

•

její celková délka je lehce přístupná a stav hadice

může být kontrolován.

•

je kratší než 1500 mm.

•

drží pevně na obou koncích, kde byla zabezpečena

svorkami v souladu s platnými bezpečnostními

předpisy.

!!!!! Jestliže jedna nebo více z těchto podmínek není

splněna nebo jestliže sporák musí být umístěn mezi

dvěma kusy nábytku (v souladu s podmínkami

pro zařízení třídy 2 – podtřídy 1), musí být použita

ohebná ocelová trubka

(viz níže).

Připojení ohebné bezespárové ocelové trubky

Připojení ohebné bezespárové ocelové trubky

Připojení ohebné bezespárové ocelové trubky

Připojení ohebné bezespárové ocelové trubky

Připojení ohebné bezespárové ocelové trubky

k závitu

k závitu

k závitu

k závitu

k závitu

Zkontrolujte, zda hadice a těsnění jsou v souladu

s bezpečnostními předpisy.

Než použijete hadici, odstraňte kryt hadice na spotřebiči

(přívodní trubka plynu je opatřena 1/2 plynovým  samčím

závitem).

!!!!! Spojení proveďte tak, aby délka hadice nepřesáhla

2 metry, ujistěte se, že se nikde nedotýká žádných

pohyblivých součástí a není stlačená.

Zkouška těsnosti spojení

Zkouška těsnosti spojení

Zkouška těsnosti spojení

Zkouška těsnosti spojení

Zkouška těsnosti spojení

Po dokončení  zapojení přístroje, zkontrolujte těsnost

spojení kvůli možnému úniku plynu pomocí mýdlové

vody. Nikdy nepoužívejte oheň.

Přizpůsobení pro  různé typy plynů

Lze přizpůsobit přístroj pro odlišný typ plynu než který

je nastaven ( ten je vyznačen na datovém štítku desky

nebo na obalu).

Přizpůsobení plotny sporáku

Přizpůsobení plotny sporáku

Přizpůsobení plotny sporáku

Přizpůsobení plotny sporáku

Přizpůsobení plotny sporáku

Vyměňte trysky hořáků následujícím způsobem:

1. Sejměte mřížku varné desky vyjměte hořák z jeho

lůžka.

2.Odšroubujte trysky pomocí 7

mm dutého klíče,

(viz obr.)

vyměňte trysky za odpovídající

nový typ

(viz Hořák a specifikace

trysek).

3.Obráceným postupem vraťte vše

do použitelného stavu.

Nastavení hořáku nejnižší plamen:

1. Nastavte knoflík na pozici nejnižšího plamenu.

2. Sundejte knoflík a seřiďte nastavovací kolík, který

je uvnitř nebo vedle ostnu uzávěru tak, aby byl plamen

malý ale stálý.

!!!!! Je-li přístroj připojen k nádobě se stlačeným plynem,

nastavovací kolík musí být upevněn co nejvíc.

3. Jakmile je plamen na požadovaném nejnižším

nastavení a hořák hoří, rychle změňte pozici knoflíku

z minima na maximum a zpět několikrát za sebou tak,

abyste se ujistili, že plamen nezhasne.

!!!!! Hořáky sporáku nepotřebují primární vzduchové

nastavení.

!!!!! Jakmile je výměna hotová a může být používán jiný

typ plynu, vyměňte starou nálepku určující požívaný

typ plynu novou podle použitého plynu (nálepku získáte

v kterémkoliv Zákaznickém centru).

!!!!! Kolísá-li tlak plynu nebo jestli se liší  od doporučeného

tlaku, musíte umístit na přívodní plynové potrubí vhodný

tlakový regulátor (v souladu s bezpečnostními předpisy)

CZ

67

Kategorie spotřebiče: II2H3 B/P

*

Při 15 °C a 1013 mbar suchého plynu

** Propan výhřevnost

P.C.S. = 50.37 MJ/kg.

*** Butan výhřevnost

P.C.S. = 49.47 MJ/kg.

Zemní plyn

P.C.S. = 37.78 MJ/m

3

Hořák a specifikace trysek

Tabulka 1

Tabulka 1

Tabulka 1

Tabulka 1

Tabulka 1

Stlačený plyn

Stlačený plyn

Stlačený plyn

Stlačený plyn

Stlačený plyn

Zemní plyn

Zemní plyn

Zemní plyn

Zemní plyn

Zemní plyn

Hořák

Trojitý (TC)

Polo-rychlý (S)

Pomocný (A)

Tlak

Průměr

(mm)

130

75

55

Nomin.

3,25

1,90

1,00

Sníž.

1,50

0,40

0,40

Přechod

1/100

(mm)

63

30

30

Tryska

1/100

(mm)

91

70

50

Spotřeba*

g/h

***

236

138

73

28-30

20

35

**

232

136

71

37

25

45

Tryska

1/100

(mm)

133

106

79

Spotřeba*

l/h

309

181

95

20

17

25

Běžně(mbar)

Minimum (mbar)

Maximum (mbar)

Výhřevnost *

v kW.

Tryska

1/100

(mm)

150

118

80

Spotřeba*

l/h

309

181

95

13

6,5

18

S S

TC

A

C35SP6R /HA

šířka

41

 cm

výška

34

cm

hloubka

38

cm

53

 l

šířka 42  cm

výška

17

 cm

hloubka 44 cm

m o h o u   b ý t   p ř i z p ů s o b e n y

k využití jakéhokoli plynu, který

je uveden na datovém štítku, který

naleznete uvnitř chlopně nebo

po otevření přihrádky trouby

na stěně po levé straně uvnitř

trouby.

Viz datový štítek

Směrnice 2002/40/EC  označení

pro elektrické trouby.

Norma EN 50304

Spotřeba energie pro přirozenou

konvekci - tepelný režim:

a

tradiční horkovzdušný režim.

Deklarovaná spotřeba energie

pro třídu nucené konvekce –

tepelný režim:

u

 Pečení.

T e n t o   s p o t ř e b i č   v y h o v u j e

n á s l e d u j í c í m   s m ě r n i c í m

E v r o p s k é h o   h o s p o d á ř s k é h o

společenství:

73/23/EEC z 19/02/1973 (Nízké

napětí) a následným úpravám;

8 9 / 3 3 6 / E E C   z   0 3 / 0 5 / 1 9 8 9

(Elektromagnetická kompatibilita)

a následným úpravám;

9 3 / 6 8 / E E C   z   2 2 / 0 7 / 1 9 9 3

a následným úpravám.

200/96/EEC

DATOVÝ ŠTÍTEK

DATOVÝ ŠTÍTEK

DATOVÝ ŠTÍTEK

DATOVÝ ŠTÍTEK

DATOVÝ ŠTÍTEK

Rozměry

Rozměry

Rozměry

Rozměry

Rozměry

Objem

Objem

Objem

Objem

Objem

Využitelná

Využitelná

Využitelná

Využitelná

Využitelná

velikost trouby

velikost trouby

velikost trouby

velikost trouby

velikost trouby

Hořáky

Hořáky

Hořáky

Hořáky

Hořáky

Elektrické

Elektrické

Elektrické

Elektrické

Elektrické

napětí a frekvence

napětí a frekvence

napětí a frekvence

napětí a frekvence

napětí a frekvence

Energetický štítek:

Energetický štítek:

Energetický štítek:

Energetický štítek:

Energetický štítek:

CZ

Tabulka 1

Stla

èený plyn

Zemní plyn

Pr

ùmìr

(mm)

Výh

øevnost *

kW

P

øechod

1/100

Tryska

1/100

Spot

øeba*

g/h

Tryska

1/100

Spot

øeba*

l/h

Ho

øák

Nomin.

Sní

ž.

(mm)

(mm)

***

**

(mm)

Trojitý (TC)

130

3.25

1.50

63

91

236

232

133

309

Polo-rychlý (S)

75

1.90

0.40

30

70

138

136

104

181

Pomocný (A)

51

1.00

0.40

30

52

73

71

76

95

Tlak

B

ìžnì (mbar)

Minimum (mbar)

Maximum (mbar)

28-30

20

35

37

25

45

20

17

25
