Acme PLB103B: инструкция

Model: PLB-103B

Universal

Wall Bracket

www.acme.eu

GB 4 Installation Instruction 88 Warranty card

LT 11 Montavimo instrukcija 89 Garantinis lapas

LV 18 Uzstādīšanas instrukcija 90 Garantijas lapa

EE 25 Paigaldusjuhend 91 Garantiileht

PL 32 Instrukcja instalacji 92 Karta gwarancyjna

DE 39 Installationsanleitung 93 Garantieblatt

FI 46 Asennusohjeet 94 Takuulomake

SE 53 Installation Instruktion 95 Garantisedel

RO 60 Instrucţiuni de montare 96 Fişa de garanţie

BG 67 Инструкции за монтаж 97 Гаранционен лист

RU 74 Инструкция по установке 98 Гарантийный талон

UA 81 Інструкція по установці 99 Гарантійний лист

3

GB

Unpacking instructions

• Carefully open the carton, remove contents and lay out on cardboard

or other protective surface to avoid damage.

• Check package contents against the Supplied Parts List in the next

page to assure that all components were received undamaged. Do

not use damaged or defective parts.

• Carefully read all instructions before attempting installation.

Important safety information

Install and operate this device with care. Please read this instruction

before beginning the installation, and carefully follow all instructions

contained herein. Use proper safety equipment during installation.

Please call a qualied installation contractor for help if you:

• If you don’t understand these directions or have any doubts about the

safety of the installation.

• If you are uncertain about the nature of your wall, consult a qualied

installation contractor.

Do not use this product for any purpose or in any conguration not

explicitly specied in this instruction. We hereby disclaim any and all

liability for injury or damage arising from incorrect assembly, incorrect

mounting, or incorrect use of this product.

4

GB

This TV mount must be securely attached to the

vertical wall. If the mount is not properly installed it

may fall, resulting in possible injury and/or damage.

WARNING

•3/8”(10mm)

•5/32"(4mm) Drill Bit

• Wrench or Socket Set

Tools Required

Masonry Bit

•Screwdriver

• Carpenter’s Level

•Stud Finder

Note: The mounting components and hardware supplied in this package

are not designed for installations to walls with steel studs or to cinder block

walls. If the hardware you need for your installation is not included, please

consult your local hardware store for proper mounting hardware for the

application.

5

GB

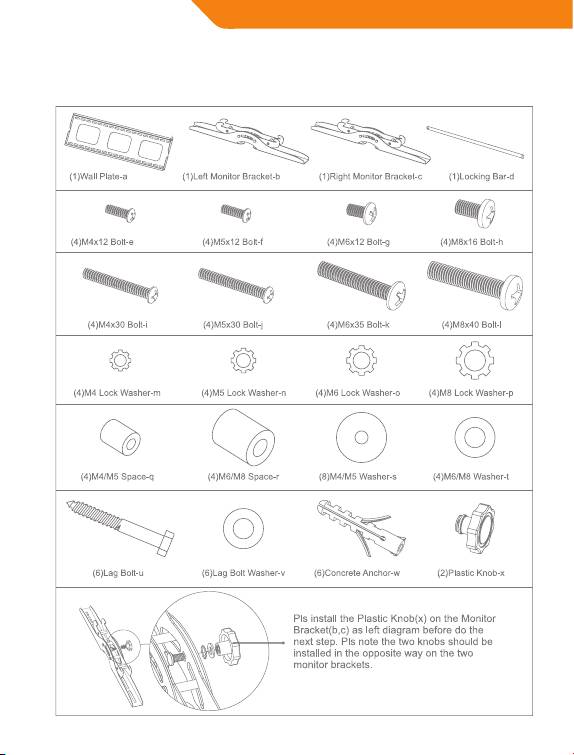

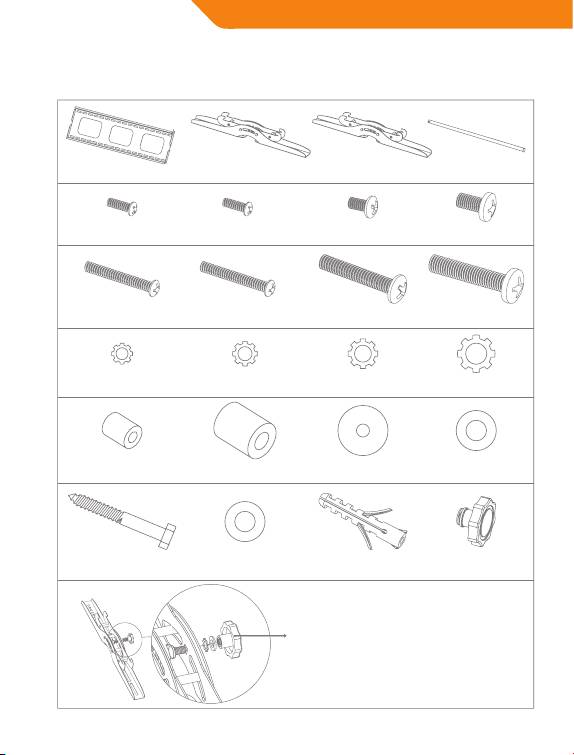

Supplied parts list

6

GB

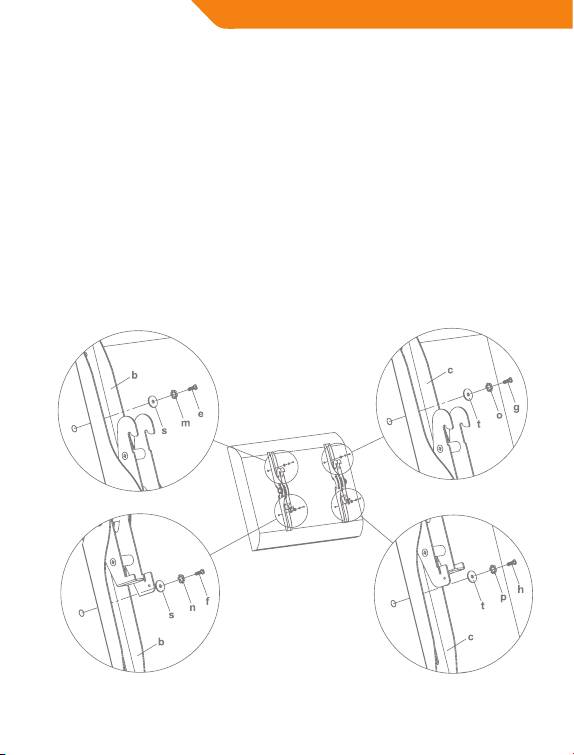

Mounting the monitor

brackets to a TV with flat back

First of all, make sure the diameter of the Bolt (e,f,g,h) your TV requires.

Once you have determined the correct diameter, please see the relative

diagram as below. You will thread the Bolt into the TV using the correct

Lock Washer (m,n,o,p) and Washer (s,t). Please make sure the Monitor

Brackets (b,c) are vertically centered and level with each other.

M4 Diameter Bolt

M6 Diameter Bolt

Diagram 1A

M5 Diameter Bolt M8 Diameter Bolt

7

GB

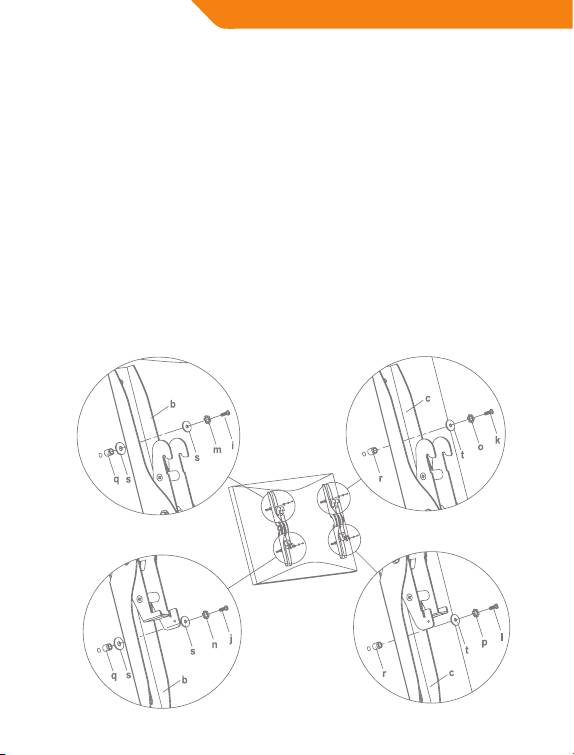

Mounting the monitor

brackets to a TV with curved

back

First of all, make sure the diameter of the Bolt (i,j,k,l) your TV requires.

Once you have determined the correct diameter, please see the relative

diagram as below. You will thread the Bolt into the TV using the correct

Lock Washer(m,n,o,p), Washer(s,t) and spacer (q,r). For the M4 or M5

diameter bolt, you will need another M4/M5 Washer between the

Monitor Bracket and the Spacer. Please make sure the Monitor Brackets

are vertically centered and level with each other.

M4 Diameter Bolt

M6 Diameter Bolt

Diagram 1B

M8 Diameter Bolt

M5 Diameter Bolt

8

GB

Mounting the wall plate

to the wall

Brick, Solid Concrete and Concrete Block mounting:

Use the Wall Plate(a) as a template to mark 6 hole locations on the wall.

Three in the top row of slots and three more in the bottom row. Make sure

these holes are level and there is at least 6”(150mm) distance between

any two holes. Pre-Drill these holes with a 3/8”(10mm) masonry bit to

at least 2.4”(60mm) in depth. Insert a Concrete Anchor(w) into each of

these holes. Make sure the anchor is seated completely ush with the

concrete surface even if there is a layer of drywall or other material in

front. Attach the Wall Plate to the wall using 6pcs Lag Bolts(u) and 6pcs

Lag Bolt Washers(v), shown in Diagram 2A.

Wood Stud mounting:

The Wall Plate(a) must be mounted to two wood studs at least

16”(406mm) apart. Use a stud nder to locate two adjacent studs. It is a

good idea to verify where the studs are located with an awl or thin nail

shown in Diagram 2B. Pre-drill a 2.4”(60mm) deep hole at the desired

height in each stud using a 5/32”(4mm) drill bit. Make sure these holes

are in the center area of the studs and level with each other. Use the Wall

Plate as a template to mark the location of the second hole in each stud.

Drill 2.4”(60mm) deep holes using the 5/32”(4mm) drill bit in the marked

locations. Attach the Wall Plate to the wall using the 4pcs Lag Bolts(u)

and 4pcs Lag Bolt Washers(v).

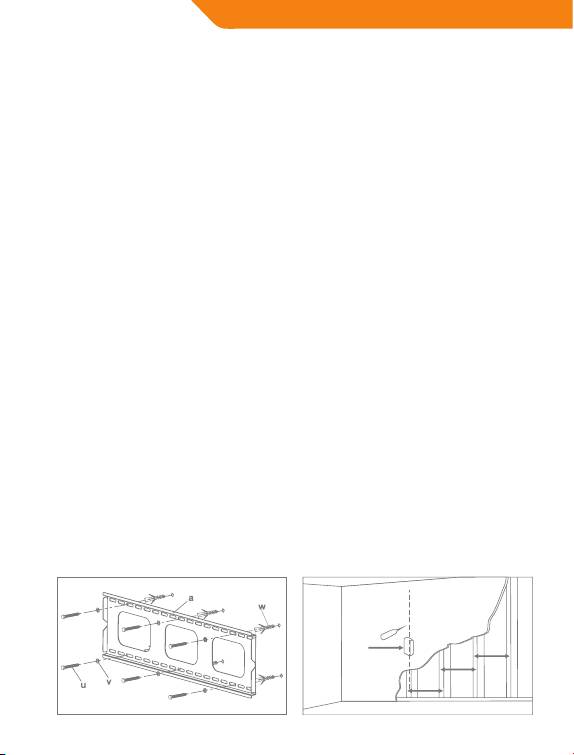

Diagram 2A Diagram 2B

16 inch

Stud Finder

16 inch

16 inch

9

LT

Sienos plokštės montavimas

prie sienos

Montavimas prie plytinių sienų, betoninių sienų ir betoninių blokų

sienų

Naudokite plokštę pritvirtinimui prie sienos (a) kaip šabloną šešioms

skylėms ant sienos pažymėti. Trys turi būti viršutinėje skylių eilėje ir

trys – apatinėje. Įsitikinkite, kad šios skylės yra sulygiuotos ir kad tarp

bet kurių dviejų skylių yra bent 6” (150 mm). Pragręžkite šias skyles 3/8”

(10 mm) mūro grąžtu bent iki 2,4” (60 mm) gylio. Į kiekvieną iš šių skylių

įkiškite betono inkarą (w). Įsitikinkite, kad inkaras visiškai įkištas vienu

lygiu su betoniniu paviršiumi, net jei priekyje yra sausos sienos ar kitos

medžiagos sluoksnis. Pritvirtinkite sienos plokštę prie sienos naudodami

6 pritvirtinimo varžtus (u) ir 6 pritvirtinimo varžtų poveržles (v), parodytas

2A schemoje.

Montavimas prie sienos su mediniais statramsčiais

Sienos plokštė (a) turi būti pritvirtinama prie dviejų medinių statramsčių,

tarp kurių yra bent 16” (406 mm) atstumas. Dviem gretimiems

statramsčiams rasti naudokite statramsčių ieškiklį. Galima nustatyti

statramsčio vietą yla arba plona vinimi, kaip parodyta 2B schemoje. Prieš

naudodami 5/32”(4 mm) grąžtą, kiekviename statramstyje pragręžkite

2,4”(60 mm) gylio skylę norimame aukštyje. Įsitikinkite, kad šios skylės

yra statramsčių centrinėje dalyje ir viename lygyje. Naudokite plokštę

pritvirtinimui prie sienos kaip šabloną antrai skylei kiekviename rėme

pažymėti. Pažymėtose vietose 5/32” (4 mm) grąžtu pragręžkite 2,4” (60

mm) gylio skyles. Pritvirtinkite plokštę prie sienos naudodami keturis

pritvirtinimo varžtus (u) ir keturias pritvirtinimo varžtų poveržles (v).

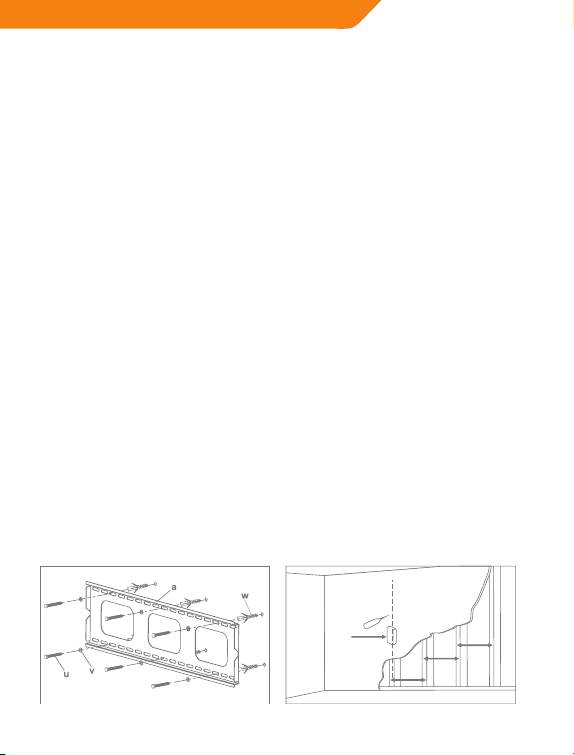

2A schema 2B schema

40,6 cm

Statramsčių

40,6 cm

ieškiklis

40,6 cm

16

LT

Monitoriaus tvirtinimas prie

sienos plokštės ir tvirtinamojo

strypo montavimas

Perspėjimas! Kai kuriems televizoriams pakelti reikia dviejų žmonių! Mes

nesame atsakingi už asmenų susižalojimus ar žalą, padarytą gaminiui.

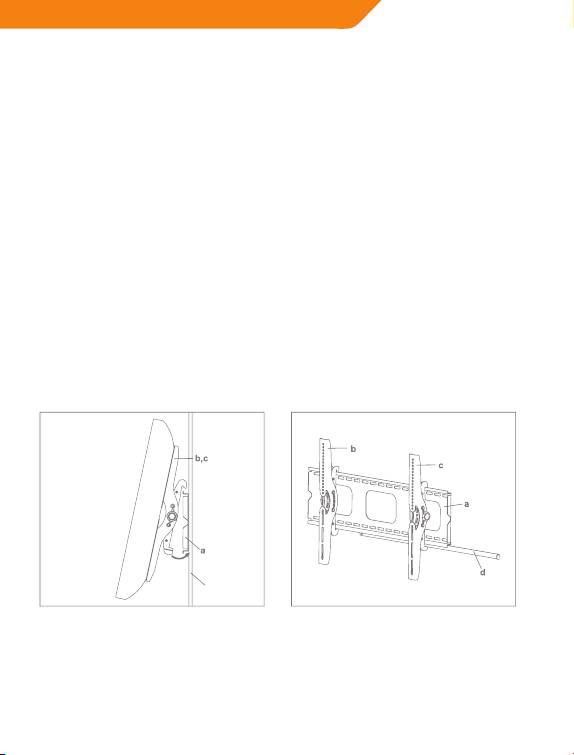

Pirma užkabinkite monitoriaus laikiklius (b, c) ant sienos plokštės (a)

viršaus, tada leiskite monitoriaus laikiklių apatinėms dalims įsisukti

į sienos plokštės apatinę dalį, kaip parodyta 3A schemoje. Įkiškite

tvirtinimo strypą (d) į monitoriaus laikiklių apačioje esančias angas,

kad ji laikytųsi už apatinio sienos plokštės stulpelio. Kai strypas išlenda

į kitą sienos plokštės pusę, galima dėl papildomo saugumo pritvirtinti

pakabinamą spyną. Detaliau žr. 3B schemoje.

3B schema3A schema

siena

Dėkojame, kad renkatės mūsų gaminius.

Mėgaukitės juos naudodami.

17

LV

Instrukcijas izsaiņošanai no

iepakojuma

• Uzmanīgi atveriet kartona iepakojumu, izņemiet iepakojuma saturu

un novietojiet to uz kartona vai cita virsmu aizsargājoša materiāla, lai

izvairītos no bojājumiem.

• Pārbaudiet iepakojuma saturu, vai tas atbilst piegādāto detaļu

sarakstam, kas dots nākamajā lappusē, lai pārliecinātos, vai visi

komponenti piegādāti bez bojājumiem. Nelietojiet bojātas detaļas vai

detaļas ar defektiem.

• Pirms mēģināt veikt uzstādīšanu uzmanīgi izlasiet visas instrukcijas.

Svarīga informācija drošībai

Uzstādiet un izmantojiet šo ierīci uzmanīgi. Lūdzu, pirms uzstādīšanas

rūpīgi izlasiet šo instrukciju un uzmanīgi ievērojiet visas šeit minētās

instrukcijas. Uzstādīšanas laikā izmantojiet atbilstošu aprīkojumu.

Lūdzu, zvaniet kvalicētam uzstādīšanas darbuzņēmējam šādos

gadījumos:

• Ja nesaprotat šīs instrukcijas vai rodas šaubas par drošību, veicot

uzstādīšanu;

• Ja neesat drošs par to, kāds ir sienas materiāls, konsultējieties ar

kvalicētu uzstādīšanas darbuzņēmēju.

Neizmantojiet šo izstrādājumu citiem mērķiem un kongurācijā, kas

nav skaidri norādīta šajā instrukcijā. Ar šo mēs atsakāmies no jebkādas

atbildības par ievainojumiem vai bojājumiem, kas radušies nepareizas

montāžas, uzstādīšanas vai nepareizas lietošanas rezultātā.

18

LV

Šis TV stiprinājums ir jāpiestiprina pie vertikālas

sienas. Ja stiprinājums tiek uzstādīts nepareizi, tas

var nokrist, rezultātā izraisīt ievainojumus un vai

BRĪDINĀJUMS

bojājumus.

•10 mm betona

• Atslēga vai atslēgu

Nepieciešamie

• 4 mm koka urbis

urbis

komplekts

instrumenti

• Skrūvgriezis

•Prolu meklētājs

• Līmeņrādis

Piezīme: Komplektācijā iekļautās detaļas un aprīkojums nav paredzēti

uzstādīšanai pie metāla karkasa vai izdedžu bloku sienām. Ja komplektācijā

nav iekļauts uzstādīšanai nepieciešamais aprīkojums, lūdzu, konsultējieties

vietējā celtniecības materiālu veikalā par atbilstoša montāžas aprīkojuma

izmantošanu.

19

LV

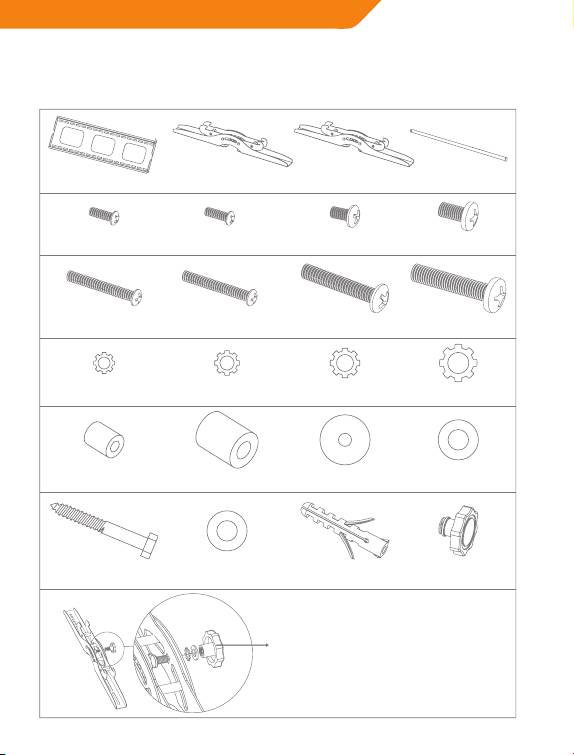

Komplektācijā iekļautās detaļas

1) Pie sienas

(1) Monitora

1) Monitora

(1) Fiksēšanas

nostiprināma plāksne – a

kreisās puses kronšteins – b

labās puses kronšteins - c

stienis - d

(4) M4 x 12 skrūve - e (4) M5 x 12 skrūve - f (4) M6 x 12 skrūve - g (4) M8 x 16 skrūve - h

(4) 4 x 30 mm skrūve - i (4) 5 x 30 mm skrūve - j (4) 6 x 35 mm skrūve - k (4) 8 x 40 mm skrūve - l

(4) M4

(4) M8

kontrpaplāksne - m (4) M5 kontrpaplāksne - n (4) M6 kontrpaplāksne - o

kontrpaplāksne - p

(4) M4/M5 starplika - q (4) M6/M8

(8) M4/M5

(4) M6/M8

starplika - r

paplāksne - s

paplāksne - t

(6) Kokskrūve - u (6) Kokskrūves paplāksne - v (6) Betona dībelis - w (2) Plastmasas rokturis - x;

Lūdzu, uzstādiet plastmasas rokturi (x)

pie monitora kronšteina (b, c) kā norādīts

kreisajā pusē iepriekšējā attēlā. Lūdzu,

ievērojiet, ka divi rokturi jāuzstāda pretējās

pusēs pie monitora kronšteiniem.
