Розпаковування

• Обережно відкрийте упаковку, вийміть вміст коробки і розкладіть

його на картоні або на іншій захисній поверхні, аби уникнути

пошкодження.

• Звірте вміст пакунку з переліком поставки на наступній сторінці,

аби переконатися, що всі складові частини отримані без

пошкоджень. Не використовуйте пошкоджені або дефективні

частини.

• Уважно прочитайте всі настанови перед тим, як починати

встановлення.

Важлива інформація з техніки

безпеки

Обережно встановлюйте та експлуатуйте даний пристрій. Будь

ласка, прочитайте цю інструкцію перед початком монтажу і уважно

виконуйте всі настанови, які містяться в ній. Під час встановлення

використовуйте відповідні засоби техніки безпеки.

Будь ласка, подзвоніть кваліфікованому монтажнику для

отримання допомоги, якщо:

• Ви не розумієте цієї інструкції, або маєте будь-які сумніви щодо

безпечності всиновлення.

• Якщо ви непевні відносно характеру вашої стіни,

проконсультуйтеся з кваліфікованим монтажником .

Не використовуйте цей виріб для будь-якої іншої мети крім тієї,

яка зазначена у даній інструкції. Ми знімаємо з себе будь-яку

відповідальність за травмування або пошкодження, які стали

результатом неправильного складання, монтажу або неправильного

використання виробу.

81

UA

Це кріплення для телевізора повинно бути

ретельно закріплено на вертикальній стіні. У

випадку неналежного встановлення кріплення

може впасти і призвести до можливого

ЗАСТЕРЕЖЕННЯ

травмування та/або пошкодження.

• Свердло

•Свердло діам.10мм

Необхідні

діам. 4мм

для цегляних і

• Гайковий ключ

інструменти

• Хрестова

бетонних стін

• Рівень

•Шукач стійок

викрутка

Примітка: Монтажні вузли та деталі, які постачаються, не

призначені для встановлення на стіни із металевими стійками чи

стіни зроблені із шлакоблоків. Якщо в комплекті відсутня потрібна

вам арматура, будь ласка, проконсультуйтеся у вашому місцевому

господарчому магазині з приводу потрібних компонентів.

82

UA

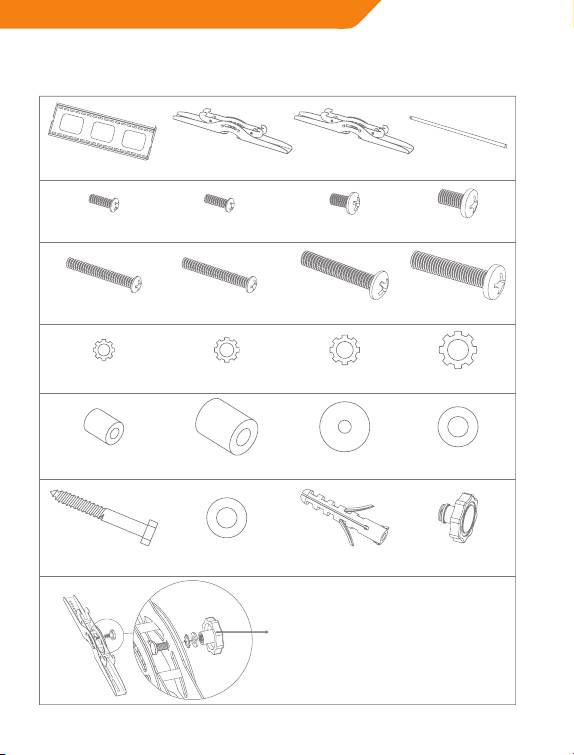

Список деталей поставки

Стінка

Лівий кремпіль

Правий кремпіль

кріплення до стіни – а

монітора – b

монітора – с Запірна планка - d

Болт M4x12 – e Болт M5x12 – f Болт M6x12 – g Болт M8x16 - h

Болт M4x30 – i Болт M5x30 – j Болт M6x35 – k Болт M8x40 - l

M4 Спружнина

M5

M6

М8

перстина – m

Спружнина перстина – n

Спружнинаперстина – o

Спружнина перстина - p

M4/М5 Проміжок –q M6/М8 Проміжок - r M4/М5 Перстина - s M6/М8 Перстина -t

Шруб з квадратною

Перстина для шруба з

Анкер –w Пластмасовий

головкою –u

квадратною головкою - v

крутень – x

Будь ласка, встановіть пластмасовий

крутень (х) на Кремпіль монітора (b,c), як

показано на малюнку зліва перед тим,

як зробити наступний крок. Будь ласка,

майте на увазі, що два крутеня повинні

бути встановлені протилежно на обох

Кремпілях монітору.

83

UA

Кріплення кремпіля

монітора до телевізора з

плоскою задньою стінкою

По-перше, переконайтесь, що діаметр Болта (e,f,g,h) такий, якого

потребує ваш телевізор. Коли ви знайшли правильний діаметр,

будь ласка, дивіться відповідну діаграму нижче. Вгвинчуйте Болт в

телевізор, використовуючи відповідну спружнину перстину (m,n,o,p)

та перстину (s,t). Будь ласка, переконайтесь, що кремпілі монітора

(b,c) вертикально встановлені та знаходяться на одному рівні.

Болт M4

Болт M6

діаграма 1A

Болт M5 Болт M8

84

UA

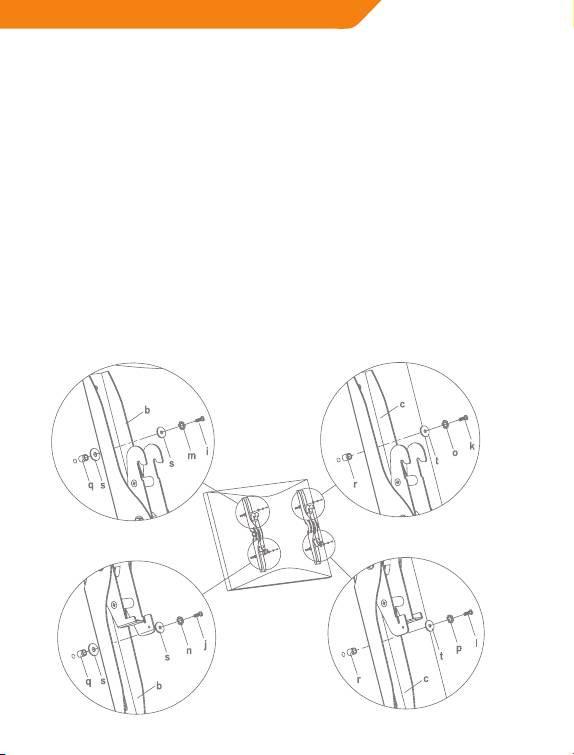

Кріплення кремпіля

монітора до телевізора з

вигнутою задньою стінкою

По-перше, переконайтесь, що діаметр Болта (i, j, k, l) такий, якого

потребує ваш телевізор. Коли ви знайшли правильний діаметр,

будь ласка, дивіться відповідну діаграму нижче. Вгвинчуйте Болт

в телевізор, використовуючи відповідну спружнину перстину

(m,n,o,p), перстину (s,t) та проміжок (q,r). Для Болта М4 та М5 вам

знадобиться ще одна М4/М5 перстина між кремпілем монітора та

Проміжком. Будь ласка, переконайтесь, що кремпілі монітора (b,c)

вертикально встановлені та знаходяться на одному рівні.

Болт M4

Болт M6

діаграма 1B

Болт M5 Болт M8

85

UA

Кріплення стійки кріплення

стіни до телевізора

Кріплення до стіни із цегли, монолітного бетону або бетонних

блоків:

Використовуйте стінку кріплення до стіни (а) як шаблон для позначення

місць отворів у стіні. Три в верхньому рядку отворів і ще три в нижньому

рядку. Переконайтесь, що три отвори перебувають на одному рівні та

між кожними двома отворами є відстань не менш 150 мм. Просвердлите

отвори за допомогою 10- мм свердла для бетонних або цегельних стін

на глибину не менше 60 мм. Вставте Анкер (w) у кожний із цих отворів.

Переконайтесь, що анкер щільно сидить у стіні навіть якщо спочатку йде

стіна з сухого мурування або будь-який інший матеріал. Пристосуйте

крем піль монітора до стіни за допомогою шести болтів із квадратною

голівкою (v), як показано на малюнку 2A.

Кріплення до дерев’яних стійок:

Cтінка кріплення до стіни (a) повинна кріпитися до двох дерев’яних

стійок, розташованих одна від іншої, щонайменше, на відстані 406 мм.

Використовуйте портативний металодетектор, щоб визначити місце

розташування двох сусідніх стійок. Для перевірки місцезнаходження

можна скористатися шилом або тонким цвяхом, як показано на малюнку

2В. Переконайтесь, що кремпілі монітора перебувають у вертикальному

положенні та на одному рівні один з одним. Скористайтеся стінками

кріплення до стіни як шаблоном, щоб визначити місце отворів на кожній

стійці. За допомогою свердла діаметром 4 мм висвердлите отвір на

глибину 60мм у визначених місцях. Пристосуйте стінку кріплення до стіни

до самої стіни, використовуючи чотири шруба з квадратною головкою (u)

та чотири перстини для шруба з квадратною головкою (v).

Мал. 2A Мал. 2B

406mm

406mm

406mm

86

UA

Кріплення монітора до стінки

кріплення та встановлення

запірної планки

Застереження: деякі телевізори можуть потребувати двох

людей, щоб їх підняти! Ми не несемо відповідальності за тілесні

пошкодження або пошкодження вироби.

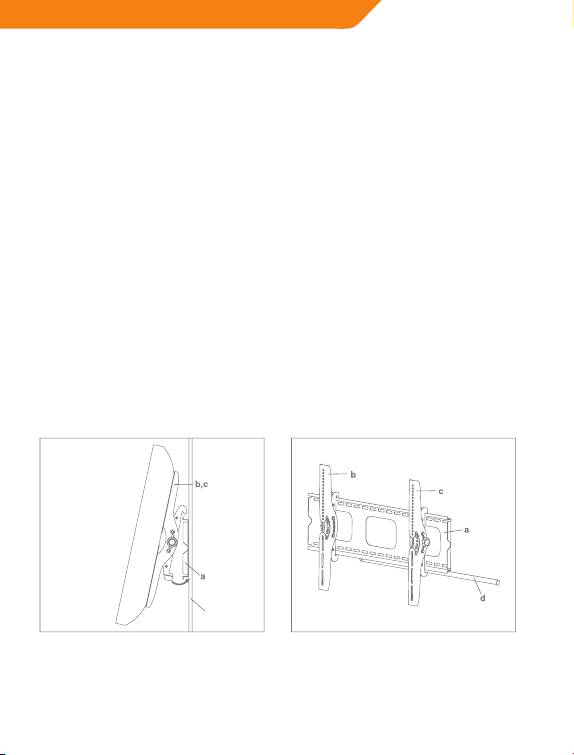

Спочатку зачепіть кремпіль монітора (b,c) за верх стінки кріплення

до стіни (a), потім дайте нижньої частини кремпілів монітора стати

до стінки кріплення до стіни, як показано на малюнку 3A. Вставте

запірну планку (d) в отвори знизу кремпілів монітора таким чином,

щоб вона знаходилась за нижнім отвором стінки кріплення до

стіни. Коли запірна планка вийде з іншої сторони стінки кріплення

до стіни, можна додати на неї висячий замок для більшою безпеки.

Детальніше дивіться на діаграмі ЗB.

Мал. 3A Мал. 3B

стіна

Дякуємо, що вибрали наші товари і

бажаємо приємного використання.
