XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 1
HC8372
Wireless FM Transmitter
3

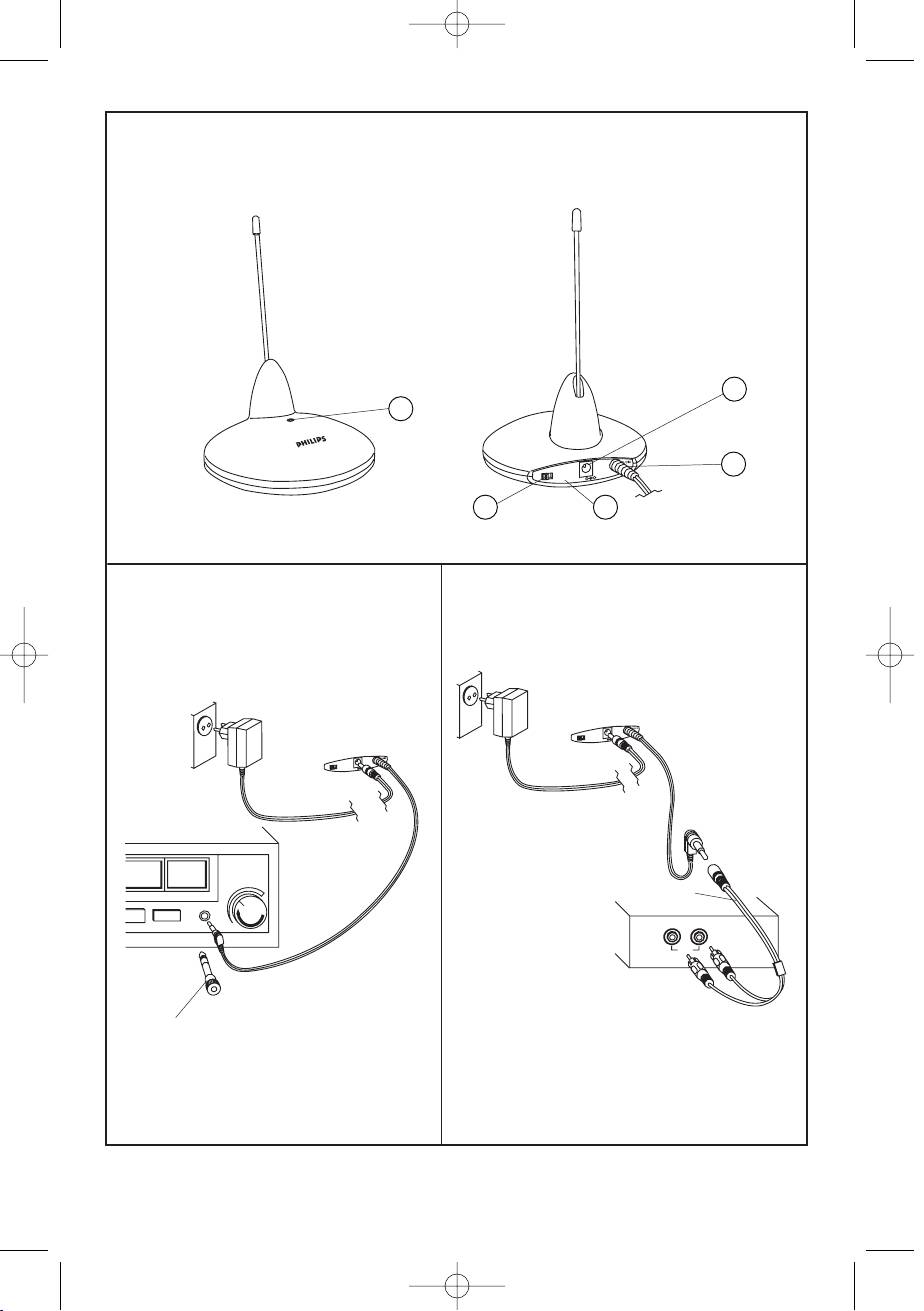

Figure 1
2
1
1
2
3
C
H
A
N
N
E
L
1
2
V
D
C
-
+
4
5
Figure 2
Figure 3
TRANSMITTER
1
2
C
H
A
N
N
E
L
1
2
V
D
C
-
TRANSMITTER
1
2
C
H
A
N
N
E
L
1
2
V
D
C
-
VOLUME
CONNECTOR CABLE
(INCLUDED)
HEADPHONE
(WHITE)
LEFT RIGHT
(RED)
TV, Hi Fi or PC
OUT
RIGHT
CHANNEL
(RED)
LEFT
CHANNEL
(WHITE)
STEREO ADAPTER PLUG
(INCLUDED)
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 2
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 3
Index
English Français Español Deutsch Nederlands Italiano Português Dansk
_________________
_______________
English
4
Svenska
44
SvenskaNorgeSuomiРусскийPolskiMagyarTürkçe
________________
________________
Français
9
Norge
49
_______________
________________
Español
14
Suomi
54
_______________
_______________
Deutsch
19
Русский
59
____________
_________________
Nederlands
24
Polski
64
_______________
_______________
Italiano
29
Magyar
69
_____________
________________
Português
34
Türkçe
74
________________
_____________
Dansk
39
79
2
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 4
Introduction General information
English
Congratulations!
Benefits of Philips latest
RF/FM wireless technology
You have just bought the most
sophisticated FM wireless stereo sound
Wireless transmission
system.This system uses the latest FM
The FM transmitter transmits the stereo
wireless technology, which gives you
audio signal from your audio or video source
complete freedom of movement while
to your FM headphone without wires.
enjoying your favorite music and movies.
Wide transmission range
No more inconvenience from cables or
Your FM transmitter can send signals up to
transmitter wires! To ensure you get the
100 meters away.
best performance from your FM wireless
stereo sound system please read this
High-frequency radio system
manual carefully.
The FM transmitter set uses a high radio
frequency as the signal carrier, ensuring a
IMPORTANT
very clear, sharp reception.
Read these instructions.All the safety
and operating instructions should be
Automatic power on/off indicator
read before using the wireless
The FM transmitter automatically switches
transmitter system.
on and starts transmitting when audio
Check if the voltage indicated on the
signals are detected at the audio input (red
type plate of the adapter corresponds
LED).When no audio signals are detected
to the local mains voltage before
the FM transmitter automatically switches
connecting to the mains power supply.
off after a few minutes.
Remove the batteries from the
Easy transmission
headphone’s battery compartment and
The FM transmitter is able to send signals
disconnect the adapter from the mains
through barriers such as doors, walls and
if the system is not in use for a long
windows.
period.
Prevent fire or shock hazard: do not
Multiple usage with one transmitter
expose this equipment to humidity,
An additional number of headphones
rain, sand or excessive heat caused by
and/or wireless speakers can be used with a
heating equipment or direct sunlight.
single transmitter if they:
Radio equipment for wireless audio
- operate in the 864 MHz band
applications is not protected against
- can detect a 19 kHz pilot tone.
disturbance from other radio services.
Please consult the appliance’s electrical
specification sheets for confirmation on
compatibility.
4
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 5
Controls Installation
Kit contents
Transmitter power supply
This FM transmitter system consists of the
IMPORTANT
English
following accessories:
Use only Philips SBC CS030/00
12 Volt/200 mA AC/DC adapter.
1 x SBC HC8372 FM transmitter
(For UK, use only Philips SBC CS030/05)
1 x SBC CS030/00 12Volt / 200mA AC/DC
1 Make sure the adapter’s rated voltage
adapter (for UK: SBC CS030/05 12 Volt/
corresponds to the mains socket voltage.
200 mA AC/DC adapter)
2 Connect the DC connector of the AC/DC
1 x 3.5 mm stereo plug to 2x RCA audio
adapter to the 12 Volt DC power input
cable (15 cm)
connector located at the rear of the
1 x 3.5 mm plug to 6.3 mm stereo adapter
transmitter.
plug
3 Connect the 12 Volt/200 mA AC/DC
1 x antenna tube
adapter to the mains socket.
– Always disconnect the AC/DC adapter if
Controls
the transmitter is not to be used for a
long period of time.
Transmitter (figure 1)
1 Power indicator – lights up when audio
4 Insert the antenna tube in the hole, located
signals are detected at the audio input.
on the top of the transmitter. Ensure that
the wire which is hanging out of that hole, is
2 DC power – connect to the 12 Volt/
guided in the antenna tube.
200 mA AC/DC adapter
– Installing the antenna tube correctly, will
3 3.5 mm stereo transmitter audio
improve the transmission range.
input – the audio cable connects your
FM transmitter to an audio source
4 Channel switch – select one of
2 channels for best reception.We advise
you to select channel 1 as a first option.
5 Controls plate
Environmental Information
All redundant packing material has been omitted.We have done our best to make the
packaging easily separable into two materials: cardboard and polyethylene
Your unit consists of materials which can be recycled if disassembled by a specialized
company. Please observe the local regulations regarding the disposal of packing
materials, exhausted batteries and old equipment.
5
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 6
Installation Audio Connections
English
2 Connect the 2 RCA plugs of the stereo
Audio Connections
audio cable to a line output (REC OUT or
Option 1 (figure 2)
LINE OUT) of an audio source, e.g.TV, HiFi
or PC:
– Check if the red RCA plug (right
Connecting the FM transmitter to a
channel) is connected to the right
headphone output of an audio
channel (red) of the audio source.
source
– Check if the white RCA plug (left
1 Connect the 3.5mm stereo plug of the
channel) is connected to the left channel
stereo audio cable to the headphone
(white) of the audio source.
output of an audio source, such as TV, HiFi
or PC.
3 Switch on your audio source.The red
– In case your audio source has a 6.3 mm
power indication LED of the transmitter
headphone output, use the supplied
lights up if receiving an audio signal.
3.5 mm to 6.3 mm stereo adapter plug.
4 In case the line output of the audio source
2 Switch on your audio source and carefully
has an adjustable output level, adjust the
increase the volume of the audio source.
line output level of the audio source to the
The red power indication LED of the
highest acceptable undistorted level.
transmitter lights up if receiving an audio
5 Select one of the 2 channels for best
signal.
reception.We advise you to select
3 Select one of the 2 channels for best
channel 1 as a first option.
reception.We advise you to select
Basic operation
channel 1 as a first option.
When the FM transmitter is connected to a
Option 2 (figure 3)
headphone output of an audio source.
1 Switch on your audio source and carefully
Connecting the FM transmitter to a
increase the volume of the audio source.
line output of an audio source, e.g.
The red power indication LED of the
REC OUT, LINE OUT.
transmitter lights up if receiving an audio
1 Connect the 3.5 mm stereo plug of the
signal.
stereo audio cable (15 cm) to the FM
transmitter’s 3.5 mm headphone input.
Hearing Safety! Continuous use at a high volume may permanently
damage your hearing.
6
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 7
Troubleshooting
If a fault occurs, first check the points listed below before taking the set for repair.
If you are unable to remedy a problem by following these hints, consult your dealer or
English
service centre.
WARNING: Under no circumstances should you try to repair the set yourself, as this
would invalidate the warranty.
Problem Remedy
No sound – Check if the AC/DC adapter is fully inserted into the
AC outlet and that its DC connector is properly inserted
into the 12 Volt DC input connector located at the rear
of the transmitter.
– Check if the audio source is switched on and tuned to
a channel with audio.
– Volume not adjusted. Adjust the volume on the audio
source/ transmitter to a higher level.
– Change the transmitter’s tuning frequency. Select one
of the 2 channels for best reception.We advise you to
select channel 1 as a first option.
Distorted sound – Distance from the transmitter is too large.
Move closer to the transmitter.
– Interference from fluorescent lamps/ other radio
sources. Move transmitter elsewhere/ change the
transmitter’s channel.
Maintenance – Do not leave the transmitter near heat sources.
Do not expose to direct sunlight, excessive dust,
moisture, rain or any kind of mechanical shock.
– Do not use alcohol, thinner or petroleum-based
substances to clean the transmitter. Use a slightly
dampened chamois cloth to clean the housing.
– Do not use cleaning agents containing alcohol, spirits,
ammonia or abrasives as these may harm the housing.
7
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 8
Specifications Regulations
English
System: Radio Frequency (RF)
Carrier Frequency: Channel 1: 863.5 MHz
(Transmitter HC8372) Channel 2: 864.5 MHz
Modulation: Frequency Modulation (FM)
Radiated Output Power: <10m Watt
Effective Transmission Range: up to100 meters, omni directional (360º)
Input level: 500 mVrms (1 kHz sine wave)
Power supply – transmitter: 12Volt / 200 mA DC, centre positive
Distortion: < 1.0% THD
Channel separation: > 30 dB
European Regulations
This product has been designed, tested and manufactured according the European
R&TTE Directive 1999/5/EC.
Following this Directive, this product can be brought into service in the following
states:
R&TTE Directive 1999/5/EC
B ✔ DK ✔ E ✘ GR ✘ F ✔
IRL ✔ I ✘ L ✔ NL ✔ A ✔
P ✔ SU ✔ S ✔ UK ✔ N ✔
D ✔ CH ✔
This product complies with class 3 requirements as set down in ETS 300 445.
8
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 9
Introduction Information générale
Félicitations!
Les avantages de la dernière
technologie RF/FM sans fil de
Vous venez d’acheter le meilleur des
Philips
systèmes audio haute fidélité FM sans fil.
Philips applique les dernières technologies
Transmission sans fil
en FM sans fil afin que vous puissiez
L'émetteur FM transmet le signal audio
écouter votre musique préférée et regarder
stéréo provenant de votre source audio ou
vos films favoris tout en jouissant d'une
stéréo à votre casque d'écoute FM sans fil.
liberté de mouvement totale. Plus jamais
Large rayon de transmission
d’inconvénients liés aux câbles et fils ! Pour
Français
Votre émetteur FM est capable de recevoir
tirer le meilleur parti de votre système
des signaux dans un rayon de plus de
audio haute fidélité FM sans fil, veuillez, s'il
100 mètres.
vous plaît, lire attentivement ce manuel.
Système radio haute-fréquence
IMPORTANT
Parce que l'unité de l’émetteur FM utilise un
Lire ces instructions: Il est important de
signal radio haute-fréquence, votre
lire toutes les consignes de sécurité et
réception sera particulièrement claire et
d’emploi avant d’utiliser le système de
nette.
l’émetteur sans fil.
Vérifiez que le voltage indiqué sur la
Indicateur de mise sous tension et
plaque de l’adaptateur correspond bien
hors tension automatique
au voltage du secteur local avant que de
L'émetteur FM s'active automatiquement et
le brancher sur la prise de courant.
démarre la transmission lorsque les signaux
Retirez les piles du compartiment et
audio sont détectés au niveau de l'entrée
débranchez l’adaptateur de la prise
audio (diode luminescente de couleur
secteur si le système n’est pas utilisé
rouge). Lorsqu'aucun signal n'est détecté,
pendant une longue période.
l'émetteur FM se désactive
Évitez les risques de feu ou de choc:
automatiquement après quelques minutes.
n’exposez pas l’appareil à l’humidité, à la
Transmission facile
pluie,au sable ou à la chaleur excessive
L'émetteur FM est capable de recevoir des
d'un appareil de chauffage. Ne l'exposez
signaux de l'émetteur, et ce, même à travers
pas à la lumière directe du soleil.
des obstacles tels que portes, murs, fenêtres.
L’équipement radio destiné aux
applications audio sans fil n’est pas
Usages multiples sur un seul
protégé contre les perturbations
émetteur
provenant d’autres services radio.
Il est possible d'utiliser un certain nombre
de casques d'écoute supplémentaires et ou
des haut-parleurs sans fils sur un seul
émetteur si ces appareils sont capables:
- de fonctionner dans la bande 864 MHz
- de détecter un ton pilote de 19 kHz.
Pour vérifier la compatibilité, veuillez
consulter les fiches de spécification
électrique de l'appareil.
9
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 10
Commandes Installation
Contenu de l'équipement
Alimentation de l'émetteur
Ce système de l’émetteur FM comprend les
IMPORTANT
accessoires suivants:
Utiliser exclusivement l'adaptateur
CA/CC 12 Volt/200 mA Philips SBC
1 x émetteur FM SBC HC8372
Français
CS030/00.
1 x adaptateur CA/CC 12 Volt/200 mA
1 Assurez-vous de ce que la tension nominale
SBC CS030/00
de l'adaptateur correspond bien à la
1 x câble audio avec fiche stéréo
tension de la prise du secteur.
3,5 mm et 2 fiches RCA (15 cm)
2 Connectez le connecteur CC de
1 x fiche adaptatrice stéréo de 3,5 mm à
l'adaptateur CA/CC au connecteur
6,3 mm
d'entrée 12 volts CC situé à l'arrière de
l'émetteur.
1 x tube d'antenne
3 Connectez l'adaptateur CA/CC 12 volts/
Commandes
200 mA à la prise du secteur.
– Déconnectez toujours l'adaptateur
Émetteur (figure 1)
CA/CC lorsqu'il est clair que l'émetteur
1 Indicateur d’alimentation – s'allume
ne sera pas utilisé pendant une longue
lorsque des signaux audio sont détectés au
période.
niveau de l'entrée audio.
4 Insérez le tube d'antenne dans le trou situé
2 Alimentation CC – se connecte à
sur le dessus de l'émetteur. Assurez-vous
l'adaptateur CA/CC 12 volts/200mA
que le fil qui pend hors du trou est
3 Entrée audio 3,5 pour émetteur
adéquatement guidé dans le tube de
stéréo – le câble audio connecte votre
l'antenne.
émetteur FM à une source audio.
– Installer correctement le tube d'antenne
permettra d'améliorer la plage de
4 Commutateur de canal – sélectionnez
transmission.
l'un des 2 canaux disponibles pour obtenir
la meilleure réception. Nous vous
conseillons de sélectionner le canal 1 en
première option.
5 Panneau de commandes
Informations sur l’environnement
Tous les matériaux d'emballage inutiles ont été évités. Nous avons fait le maximum pour
autoriser la séparation des matériaux d’emballage en trois catégories: le carton, le
polystyrène expansé et le polyéthylène.
Votre équipement est constitué de matériaux recyclables,à condition d’être démonté par une
société spécialisée.Veuillez observer les règles locales en vigueur pour le rebut des matériaux
d’emballage, les piles usées et les anciens équipements.
10
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 11
Installation Connexions Audio
2 Connectez les 2 prises RCA du câble
Connexions Audio
de connexion à la sortie de ligne
Option 1 (figure 2)
(REC OUT ou LIGNE OUT) de la source
audio (TV, hi-fi, ou PC, par exemple):
– Assurez-vous de ce que la fiche RCA
Connexion de l'émetteur FM à la
rouge (canal droit) est connectée au
sortie de casque d'écoute d'une
canal droit (rouge) de la source audio.
source audio
– Assurez-vous de ce que la fiche RCA
1 Connectez la fiche 3,5 mm stéréo du câble
blanche (canal gauche) est connectée au
audio stéréo à la sortie de casque d'écoute
Français
canal gauche (blanc) de la source audio.
d'une source audio (une TV, une chaîne hi-fi
ou un PC, par exemple).
3 Mettez votre source audio sous tension.
– Si la source audio en question est
L'indicateur d’alimentation (la diode
équipée d'une sortie de casque d'écoute
luminescente rouge) de l'émetteur s'allume
de 6,3 mm, utilisez la fiche adaptatrice
dès réception d'un signal audio.
stéréo de 3,5 mm à 6,3 mm fournie.
4 Si la sortie de ligne de la source audio est
2 Mettez votre source audio sous tension et
équipée d'un niveau de sortie ajustable,
augmentez prudemment son volume.
réglez le niveau de sortie de ligne de la
L'indicateur d’alimentation (la diode
source audio sur le niveau exempt de
luminescente rouge) de l'émetteur s'allume
distorsions le plus acceptable.
dès réception d'un signal audio.
5 Sélectionnez l'un des 2 canaux disponibles
3 Sélectionnez l'un des 2 canaux disponibles
pour obtenir la meilleure réception. Nous
pour obtenir la meilleure réception. Nous
vous conseillons de sélectionner le canal 1
vous conseillons de sélectionner le canal 1
en première option.
en première option.
Utilisation de base
Option 2 (figure 3)
Lorsque l'émetteur FM est connecté à une
sortie de casque d'écoute ou une source
audio.
Connexion de l'émetteur FM à une
sortie de ligne ou à une source
1 Mettez sous tension votre source audio et
audio, par exemple REC OUT,
augmentez prudemment son volume.
LIGNE OUT.
L'indicateur d’alimentation (la diode
1 Connectez la fiche stéréo 3,5 mm du câble
luminescente rouge) de l'émetteur s'allume
audio stéréo (15 cm) à l'entrée 3,5 mm de
dès qu'est reçu un signal audio.
l'émetteur FM destinée au casque d'écoute.
Protection de votre ouïe! Une utilisation prolongée à un volume élevé
peut endommager définitivement votre ouïe.
11
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 12
Dépistage des pannes
En cas de dysfonctionnement, vérifiez d'abord les points listés ci-dessous, avant que de
penser à faire réparer l'appareil.
Si les indications ci-dessous ne sont pas suffisantes à la solution du problème,
consultez le revendeur ou le centre de service après-vente.
Français
AVERTISSEMENT :Vous ne devez en aucun cas tenter de réparer votre appareil vous-
même, car cela entraînerait l’annulation de la garantie délivrée lors de l’achat de
l’appareil.
Problème Solution
Pas de son – Assurez-vous de ce que l'adaptateur CA/CC est
correctement inséré dans la prise CA et que son connecteur
CC est lui-même correctement inséré dans le connecteur
d'entrée CC 12 volts situé à l'arrière de l'émetteur.
– Assurez-vous de ce que la source audio est sous tension et
qu'elle est bien réglée sur un canal audio.
– Volume non réglé. Ajustez le volume de la source
audio/l'émetteur à un niveau plus haut.
– Ajustez la fréquence de syntonisation de l’émetteur.
Sélectionnez l'un des 2 canaux pour obtenir la meilleure
réception. Nous vous conseillons de sélectionner le canal 1 en
première option.
Distorsion sonore – La distance par rapport à l'émetteur est trop grande.
Rapprochez-vous de l'émetteur.
– Interférences d'éclairages au néon/ d’autres sources radio.
Déplacez l'émetteur /changez le canal de l'émetteur.
Entretien – Ne placez pas l’émetteur près de sources de chaleur. Ne
l’exposez pas à la lumière directe du soleil, à une poussière
excessive, à l’humidité, la pluie ou à toute sorte de choc
mécanique.
– N’utilisez pas d’alcool, de diluant ou d’autres substances à base
de pétrole pour nettoyer l’émetteur. Utilisez plutôt une peau de
chamois légèrement humide pour nettoyer le boîtier.
– N'utilisez pas de produits de nettoyage contenant de l'alcool,
de l'essence térébenthine, de l'ammoniaque ou des abrasifs :
ces produits pourraient endommager le boîtier.
12
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 13
Spécifications Régulations
Système: Fréquence Radio (RF)
Fréquence porteuse: Canal 1: 863.5 MHz
(Émetteur HC8372 ) Canal 2: 864.5 MHz
Modulation: Modulation de fréquence (FM)
Puissance de sortie en
rayonnement : <10m Watts
Plage de transmission effective: jusqu'à 100 mètres, omnidirectionnelle (360º)
Français
Niveau d'entrée : 500 mVrms (onde sinusoïdale 1 kHz)
Tension d'alimentation – émetteur : 12Volt / 200 mA CC, positif centre
Distorsion: < 1.0% DHT
Séparation des canaux : > 30 dB
Règlementations Européennes
Ce produit a été conçu, testé et fabriqué selon la Directive Européenne R&TTE,
1999/5/EC.
Selon cette directive, ce produit peut-être mis en circulation dans les états suivants:
Voir la Directive R&TTE 1999/5/EC.
B ✔ DK ✔ E ✘ GR ✘ F ✔
IRL ✔ I ✘ L ✔ NL ✔ A ✔
P ✔ SU ✔ S ✔ UK ✔ N ✔
D ✔ CH ✔
Ce produit satisfait aux exigences de classe 3 comme établi dans la NET 300 445.
13
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 14
Introducción Información general
¡Enhorabuena!
Las ventajas ofrecidas por la
avanzada tecnología RF/FM
Acaba de comprar el sistema de sonido FM
inalámbrica de Philips
estéreo inalámbrico más sofisticado que
existe. Este sistema utiliza la tecnología FM
Transmisión inalámbrica
inalámbrica más avanzada, que le proporciona
El transmisor de FM trasmite la señal de
una completa libertad de movimiento
audio estéreo de la fuente de audio o vídeo
mientras disfruta de su música y películas
a sus auriculares de FM sin utilizar cables.
favoritas. ¡Se han acabado los cables e hilos
Amplia gama de transmisión
molestos! Para asegurarse de que consigue el
El transmisor de FM puede recibir señales a
mejor rendimiento posible de su sistema de
hasta 100 metros de distancia.
sonido FM estéreo inalámbrico, lea
Español
atentamente este manual.
Sistema de radio de alta frecuencia
El transmisor de FM utiliza una frecuencia
IMPORTANTE
de radio alta como portadora de señales, lo
Lea estas instrucciones.Antes de utilizar
que asegura una recepción muy clara y
el sistema de transmisor inalámbricos
precisa.
aconsejamos leer las instrucciones de
seguridad y utilización.
Indicador de activación/
Compruebe si el voltaje indicado en la
desactivación automática
placa de especificaciones del adaptador
El transmisor de FM se activa
corresponde al voltaje de la red eléctrica
automáticamente y empieza a transmitir
local antes de conectarlo a la misma.
cuando se detectan señales en la entrada
Si el sistema no va a utilizarse
de audio (LED rojo). Cuando no se
durante un período largo, retire las
detectan señales de audio, el transmisor de
pilas del compartimento de pilas de los
FM se desactiva automáticamente después
auriculares y desconecte el adaptador
de unos minutos.
de la red eléctrica.
Transmisión fácil
Prevenga el riesgo de incendio o
El transmisor de FM puede recibir señales
descarga eléctrica: no exponga este
del transmisor incluso a través de barreras
equipo a humedad, suciedad, calor
como puertas, paredes y ventanas.
excesivo causado por equipo de
calefacción o la luz directa del sol.
Uso múltiple con un transmisor
El equipo de radio para aplicaciones
Es posible utilizar un número adicional de
de audio inalámbricas no está
auriculares y/o altavoces inalámbricos con
protegido contra las interferencias
un solo transmisor si estos:
causadas por otros servicios de radio.
- funcionan en la banda de 864 MHz
- pueden detectar un tono piloto de 19 kHz.
Para confirmar la compatibilidad del
aparato, consulte las hojas de
especificaciones eléctricas del mismo.
14
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 15
Mandos Instalación
4 Conmutador de canales – seleccione
Contenido del kit
1 de los 2 canales de forma que consiga la
Este sistema de transmisor de FM consiste
mejor recepción posible. Como primera
en los accesorios siguientes:
opción le aconsejamos seleccionar el canal 1.
1 x Transmisor de FM SBC HC8372
5 Placa de mandos
1 x Adaptador de 12 Volt/200 mA CA/CC
Fuente de alimentación del
SBC CS030/00
transmisor
1 x Cable adaptador de audio con un
IMPORTANTE
enchufe de estéreo de 3,5 mm y
Utilice solamente el adaptador 12 Volt/
2 conectores RCA (15 cm)
200 mA CA/CC SBC CS030/00 de Philips.
1 x Enchufe adaptador de estéreo con
1 Asegúrese de que el voltaje nominal del
un conector de 3,5 mm y un conector
adaptador corresponda al voltaje de la red.
de 6,3 mm
2 Conecte el conector de CC del adaptador
Español
1 x tubo de antena
de CA/CC al conector de entrada de
12 VCC situado en la parte trasera del
Mandos
transmisor.
Transmisor (figura 1)
3 Conecte el adaptador de 12 Volt/200 mA
1 Indicador de corriente – se enciende
CA/CC al enchufe de la red.
cuando se detectan señales de audio en la
– Si el transmisor no va a utilizarse durante
entrada de audio.
un largo período desconecte siempre el
2 Corriente de CC – conectar al
adaptador de CA/CC.
adaptador de 12 V/200 mA CA/CC
4 Inserte el tubo de antena en el agujero,
3 Entrada de audio de transmisor de
situado en la parte superior del transmisor.
estéreo de 3,5 mm – el cable de audio
Asegúrese de que el hilo que cuelga de
conecta su transmisor de FM a una fuente
este agujero se guíe al interior del tubo de
de audio.
antena.
– Instalando el tubo de antena
correctamente se mejorará la gama de
transmisión.
Información medioambiental
Se ha eliminado todo el material de embalaje innecesario. Hemos hecho todo lo
posible para hacer que el embalaje se separe fácilmente en dos materiales: cartón y
polietileno.
Esta unidad está formada por materiales que pueden reciclarse si son desmontados
por una compañía especializada. Sírvase observar las normas locales respecto a la
eliminación de materiales de embalaje, pilas gastadas y equipo antiguo.
15
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 16
Instalación Conexiones de audio
2 Conecte los 2 enchufes RCA del cable
Conexiones de audio
conector a una salida de línea (REC OUT o
Opción 1 (figura2)
LINE OUT) de una fuente de audio, por
ejemplo, un televisor, un sistema de HiFi o
un PC:
Conexión del transmisor de FM a
– Compruebe que el enchufe RCA rojo
una salida de auriculares de una
(canal derecho) esté conectado al canal
fuente de audio
correcto (rojo) de la fuente de audio.
1 Conecte el enchufe de estéreo de 3,5 mm
– Compruebe que el enchufe RCA blanco
del cable de audio estéreo a la salida de
(canal izquierdo) esté conectado al canal
auriculares de una fuente de audio, como
correcto (blanco) de la fuente de audio.
un televisor, equipo de HiFi o un PC.
Español
– En el caso de que su fuente de audio
3 Active su fuente de audio. El indicador LED
tenga una salida de auriculares de
rojo del transmisor se enciende si se recibe
6,3 mm, utilice el enchufe adaptador
una señal de audio.
de estéreo de 3,5 mm a 6,3 mm
4 En el caso de que la salida de línea de la
suministrado.
fuente de audio tenga un nivel de salida
2 Active la fuente de audio y aumente con
ajustable, ajuste el nivel de salida de línea de
cuidado el volumen de la misma.
la fuente de audio al nivel más alto no
El indicador LED de corriente rojo del
distorsionado que sea aceptable.
transmisor se enciende si se recibe una
5 Seleccione 1 de los 2 canales de forma que
señal de audio.
consiga la mejor recepción posible. Como
3 Seleccione 1 de los 2 canales de forma que
primera opción le aconsejamos seleccionar
consiga la mejor recepción posible. Como
el canal
primera opción le aconsejamos seleccionar
Funcionamiento básico
el canal 1.
Cuando el transmisor de FM está conectado
Opción 2 (figura 3)
a una salida de articulares de una fuente de
audio.
Conexión del transmisor de FM a
1 Active la fuente de audio y aumente con
una salida de línea de una fuente de
cuidado el volumen de la misma. El
audio, por ejemplo REC OUT, LINE
indicador LED de corriente rojo del
OUT.
transmisor se enciende si se recibe una
1 Conecte el enchufe de estéreo de 3,5 mm
señal de audio.
del cable de audio estéreo (15 cm) a la
entrada de auriculares de 3,5 mm del
transmisor de FM.
¡Cuidado de sus oídos!
La utilización continua a alto volumen puede dañar seriamente su oído.
16
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 17
Resolución de problemas
Si ocurre algún problema, en primer lugar compruebe los puntos detallados a
continuación antes de llevar el aparato a que se repare.
Si no puede solucionar un problema siguiendo estos consejos, consulte a su
distribuidor o centro de servicio.
ADVERTENCIA: No debe intentar reparar el aparato usted mismo bajo ninguna
circunstancia ya que esto anularía la garantía
Problema Solución
No hay sonido – Compruebe que el adaptador de CA/CC esté
completamente introducido en la salida de CA y que su
conector de CC esté introducido correctamente en el
conector de entrada de 12VCC situado en la parte
trasera del transmisor.
Español
– Compruebe que la fuente de audio esté activada y
sintonizada a un canal con audio.
– El volumen no está ajustado.Ajuste el volumen de la
fuente de audio/transmisor a un nivel más alto.
– Ajuste la frecuencia de sintonización del transmisor.
Seleccione uno de 2 canales de forma que obtenga la
mejor recepción posible. Como primera opción le
aconsejamos seleccionar el canal 1.
Sonido distorsionado – La distancia al transmisor es demasiado grande.
Acérquese al transmisor.
– Interferencia producida por lámparas fluorescentes/
otras fuentes de radio. Cambie de sitio el transmisor/
cambie el canal del transmisor.
Mantenimiento – No deje el transmisor cerca de fuentes de calor.
No lo exponga a la luz directa del sol, polvo excesivo,
humedad, lluvia o cualquier tipo de choque mecánico.
– No utilice alcohol, solventes o sustancias con base de
petróleo para limpiar el transmisor. Utilice una gamuza
ligeramente húmeda para limpiar la caja.
– No utilice agentes de limpieza que contengan alcohol,
amoniaco o abrasivos ya que pueden dañar la caja.
17
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 18
Especificaciones Reglamento
Sistema: Radiofrecuencias (RF)
Frecuencia de la portadora: Canal 1: 863.5 MHz
(Transmisor HC8372 ) Canal 2: 864.5 MHz
Modulación: Modulación de frecuencia (FM)
Energía de salida radiada: <10m Watt
Gama de transmisión efectiva: hasta100 metros, omnidireccional (360º)
Nivel de entrada: 500 mVrms (onda sinusoidal de 1 kHz)
Fuente de alimentación
– transmisor: 12Volt / 200 mA CC, central positiva
Español
Distorsión: < 1.0% THD
Separación de canales: > 30 dB
Normas Europeas
Este producto ha sido diseñado, probado y fabricado de acuerdo con la directriz
europea R&TTE 1999/5/EC.
De acuerdo con esta directriz, este producto puede comercializarse en los siguientes
estados:
Directriz R&TTE 1999/5/EC
B ✔ DK ✔ E ✘ GR ✘ F ✔
IRL ✔ I ✘ L ✔ NL ✔ A ✔
P ✔ SU ✔ S ✔ UK ✔ N ✔
D ✔ CH ✔
Este producto cumple con los requisitos de clase 3 establecidos en ETS 300 445.
18
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 19
Einführung Allgemeine Informationen
Herzlichen Glückwunsch!
Vorteile der aktuellsten
HF/FM-Funktechnik von
Sie haben gerade ein ausgereiftes FM
Philips
Stereo Sound-Funksystem gekauft. Dieses
System benutzt aktuellste FM-Funktechnik,
Funkübertragung
um Ihnen beim Genuss Ihrer Lieblingsmusik
Der FM-Sender überträgt das Stereo-
und Lieblingsfilme völlige Bewegungsfreiheit
Audiosignal von Ihrer Audio- oder
zu bieten. Lästige Kabel oder
Videoquelle ohne Drähte an Ihren
Kopfhörerdrähte gehören der
FM-Kopfhörer.
Vergangenheit an! Bitte lesen Sie dieses
Breiter Übertragungsbereich
Handbuch aufmerksam durch, um Ihr FM
Ihr FM-Sender kann bis zu 100 Meter
Stereo Sound-Funksystem optimal zu
entfernte Signale empfangen.
nutzen.
Hochfrequenz-Funksystem
WICHTIGER HINWEIS
Der FM-Sendersatz benutzt eine hohe
Bitte lesen Sie diese Anweisungen:Alle
Funkfrequenz als Signalträger und
Sicherheits- und Bedienvorschriften
gewährleistet einen gestochen scharfen
sollten vor Benutzung des
Empfang.
Sendersystems gelesen werden.
Überprüfen Sie vor Anschluss an die
Automatische Strom ein/aus-Anzeige
Stromversorgung, ob die auf dem
Der FM-Sender wird automatisch
Typenschild des Adapters angegebene
eingeschaltet und beginnt mit der
Deutsch
Spannung der örtlichen Netzspannung
Übertragung, wenn Audiosignale am
entspricht.
Audioeingang (rote LED) festgestellt
Nehmen Sie die Batterien aus dem
werden.Wenn keine Audiosignale
Fach des Kopfhörers heraus und ziehen
festgestellt werden, wird der FM-Sender
Sie den Netzadapter, wenn das System
automatisch nach ein paar Minuten
längere Zeit nicht benutzt wird.
abgeschaltet.
Beugen Sie der Feuer- oder
Einfache Übertragung
Stromschlaggefahr vor: setzen Sie diese
Der FM-Sender kann Signale empfangen,
Ausrüstung nicht etwa Feuchtigkeit,
selbst durch Hindernisse wie Türen,Wände
Regen, Sand oder übertriebener, durch
und Fenster.
Heizkörper oder direkte Sonnen-
einstrahlung verursachter Wärme aus.
Mehrfachbenutzung mit einem
Funkausrüstung für „drahtlose“ Audio-
Sender
Anwendungen ist nicht vor Störungen
Weitere Kopfhörer und/oder
durch andere Funksysteme geschützt.
Funklautsprecher können mit einem
einzigen Sender benutzt werden, wenn sie:
- im 864 MHz-Bereich arbeiten
- einen 19 kHz-Kontrollton erkennen
können.
Bestätigung der Kompatibilität siehe
gerätespezifische Elektrodatenblätter.
19
XP SBC HC 8372/00-1 25-06-2001 18:11 Pagina 20
Bedienelemente Installation
Inhalt des Satzes
Sender-Stromversorgung
Dieses FM-Sendersystem besteht aus
WICHTIGER HINWEIS
folgendem Zubehör:
Benutzen Sie nur den 12 Volt/200 mA
AC/DC-Adapter SBC CS030/00 von
1 x FM-Sender SBC HC8372
Philips.
1 x SBC CS030/00: 12 Volt/200 mA
1 Vergewissern Sie sich, dass des Adapters
AC/DC-Adapter
Nennspannung mit der Netzspannung
1 x Stereostecker 3,5 mm /
(Steckdose) übereinstimmt.
2 x RCA-Audiokabel (15 cm)
2 Schließen Sie den DC-Verbinder des
1 x Stecker 3,5 mm / Stereoadapterstecker
AC/DC-Adapters an den auf der Rückseite
6,3 mm
des Senders befindlichen 12 Volt
DC-Stromeingangsverbinder an.
1 x Antennenröhre
3 Schließen Sie den 12 Volt/200 mA
Bedienelemente
AC/DC-Adapter an die Netzsteckdose an.
– Ziehen Sie stets den AC/DC-Adapter,
Deutsch
Sender (Abbildung 1)
wenn der Sender längere Zeit nicht
1 Stromanzeige – leuchtet auf, wenn
benutzt wird.
Audio-signale am Audioeingang festgestellt
werden.
4 Führen Sie die Antennenröhre in das Loch
ein, das sich oben am Sender befindet.
2 Gleichstrom – wird an den 12 Volt/
Vergewissern Sie sich, dass der aus jenem
200 mA AC/DC-Adapter angeschlossen
Loch heraushängende Draht in der
3 3,5 mm Stereosender-Audioeingang
Antennenröhre geführt wird.
– das Audiokabel verbindet Ihren
– Richtige Installation der Antennenröhre
FM-Sender mit einer Audioquelle
verbessert den Übertragungsbereich.
4 Kanalumschaltung – wählen Sie einen
von 2 Kanälen für besten Empfang.Wir raten
Ihnen, Kanal 1 als erste Option zu wählen.
5 Bedienfeld
Informationen zum Umweltschutz
Alles überflüssige Verpackungsmaterial wurde vermieden.Wir haben unser Möglich-
stes getan, damit die Verpackung leicht in zwei Materialien (Pappe und Polyäthylen)
aufteilbar ist.
Ihr Gerät besteht aus Materialien, die von darauf spezialisierten Betrieben wieder
verwertet werden können. Bitte halten Sie sich beim Entsorgen von
Verpackungsmaterial, erschöpften Batterien und alter Geräte an örtliche
Bestimmungen.
20
