VEILIGHEIDSINSTRUCTIES - DEEL B NEDERLANDS

•Defabrikantadviseerteenjuistetoepassingvanverlichtingsarmaturen!Volgénbewaardaaromdezegebruiksaanwijzingvooreenveiligeen

betrouwbareinstallatieenwerkingvanhetarmatuur.

•Schakelaltijdeerstdeelektriciteituitvoorinstallatie,onderhoudofherstelling.

•Raadpleegbijtwijfelsteedseenvakmanofhetverkooppunt.Leefiniedergevaldelokaleinstallatievoorschriftenna.Zogevenbijvoorbeeld

bepaaldeinstallatievoorschriftenaandateenverlichtingsartikelmoetwordengeïnstalleerddooreenerkendvakman(b.v.Duitsland).

•Draaisteedsde(klem)schroevenvanalleelektrischeaansluitingenstevigaan,vooraldebevestigingenvande12V-laagspanningdraden(indien

vantoepassing).

•Houdbijdeaansluitingvandebedradingdejuistekleureninacht:blauw(N),bruinofzwart(L)enindienbeschermklasseI,geelgroen

(aardleiding).

•Onderhoudbinnenverlichtingmeteendrogedoekofborsteltje,gebruikgeenschuur-ofoplosmiddelen.Vermijdvochtopalleelektrische

onderdelen.

•Indienhetarmatuurwordtbevestigdopeenmetalenondergrond,dientdezeondergrondgeaardtezijn,ofverbondentezijnmetdeaardingvan

deelektrischeinstallatie.

•Gelievedewandlichtenbuitenhetbereikvankinderentemonteren

•Houdsteedsalletechnischespecificatiesvanuwarmatuurinacht.Raadpleeghiervoordespecifiekvermeldepictogrammenvanhet

identificatielabelophetarmatuuréndepictogrammendiewordenvermeldindeelAvanuwveiligheidsinstructies.

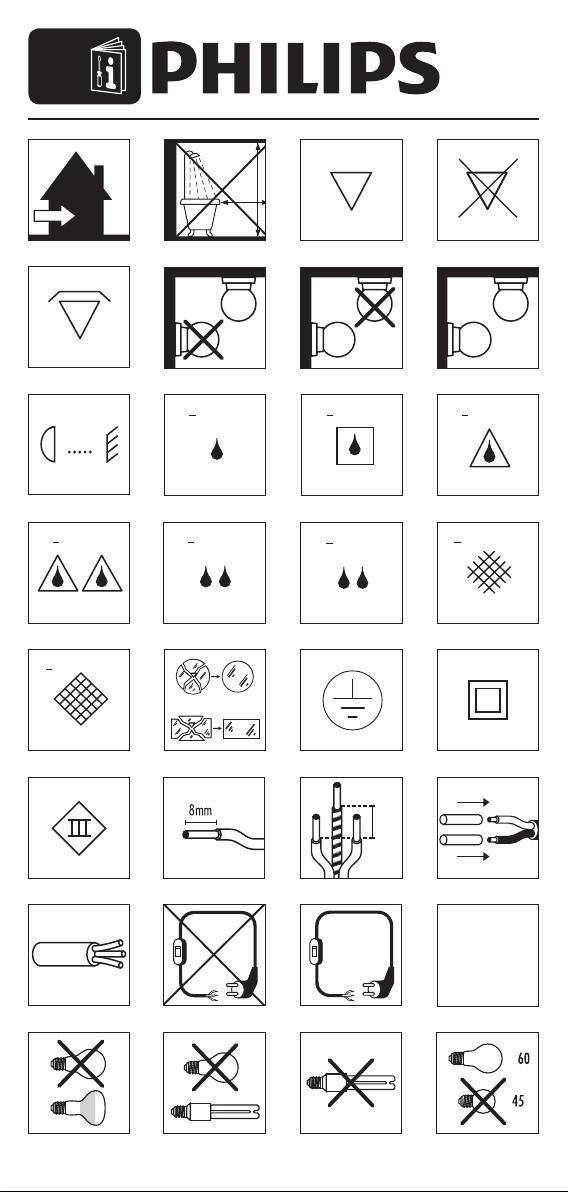

OPGELET: Hieronder vindt u echter wel alle tekstuele verklaringen met numerieke verwijzing naar de

respectievelijke pictogrammen vooraan deze gebruiksaanwijzing:

01- Installeerhetarmatuurenkelbinnenshuis.

02- Hetarmatuurisnietgeschiktvoormontageindebadkamer,althansnietindeaangegevenzone.

03- Hetarmatuurisgeschiktvoorbevestiging/plaatsingaan/opnormaalontvlambarematerialen/oppervlakten.Inbouwarmaturenmogen

ondergeenenkelevoorwaardebedektwordenmetisolatiemateriaalofgelijkaardigmateriaal.

04- Ditartikelisnietgeschiktvoorrechtstreeksebevestigingopontvlambarematerialen.

05- Hetarmatuurmagafgedektwordenmetisolatiemateriaal.

06- Hetarmatuurisenkelgeschiktvoorplafondmontage.

07- Hetarmatuurisenkelgeschiktvoorwandmontage.

08- Hetarmatuurisgeschiktvoorwand-enplafondmontage.

09- Respecteersteedsdeminimumafstandtussendelampendeverlichtematerialenzoalsaangegeveninhetpictogram.

10- IPX1:hetarmatuurisdropwaterdicht.

11- IPX3:hetarmatuurmagwordenblootgesteldaanregendruppels(vallendedruppelsondereenmaximalehoekvan60°t.o.v.deverticaleas).

12- IPX4:hetarmatuurkanwordenblootgesteldaanwaterprojectiesuitwillekeurigerichting(360°).

""



33 34 35 36

37 38 39 40

MAX

00m

MIN00SEC

00m 00m

MAX00MIN

000°

MAX4°

(

°°°

...

13- IPX5:hetarmatuurisstraalwaterdicht.

14- IPX7:hetarmatuuriswaterdichtvoorgrondinbouw.

15- IPX8:biedtbeschermingtegenonderdompelingtotdeaangeduidediepte.

16- IP5X:hetarmatuurisstofvrij.

17- IP6X:hetarmatuurisstofdicht.

18- Vervangonmiddellijkeengebarstenofgebrokenbeschermglasengebruikenkeloriginelewisselstukken.

19- BeschermklasseI:hetarmatuurisuitgerustmeteenaardklemenmoetduswordengeaard.Sluitdeaardleiding(geelgroeneader)aanopde

met

-gemarkeerdeklem.

20- BeschermklasseII:hetarmatuurisdubbelgeïsoleerdenwordtnietopeenaardleidingaangesloten.

21- BeschermklasseIII:hetverlichtingsarmatuurisenkelgeschiktvoorzeerlageveiligheidsspanning(b.v.12V).

22- Stripdedraadzoalsaangegeveninhetpictogram.

23- Zorgervoordatdeaardingsdraadsteedslangerisdandestroomvoerendedraden.

24- Hetgebruikvandebijgeleverdehittebeschermendekousenisverplichtoverdevolledigegestriptedraadlengte.

25- Gebruikhittebestendigekabelvoorhetarmatuuraantesluitenophetnet.

26- Hetarmatuurisenkelgeschiktvooreenvastebevestigingenmagbijgevolgnietwordenaangeslotenaandestroombrondoormiddelvaneen

aansluitsnoer.

27- X-aansluiting:Indienhetsnoervanhetarmatuurbeschadigdis,danmoetditvervangenwordendooreensnoervanhetzelfdetype.

Y-aansluiting: Indienhetsnoervanhetarmatuurbeschadigdis,danmagditenkelvervangenwordendoordefabrikant,zijnverdelerofdoor

eenvakmanenditomrisicostevermijden.

Z-aansluiting: Hetsnoerkannietvervangenworden.

28- MAX.…W:gebruikuitsluitendlampenvanhetjuistetypeenoverschrijdnooithetmaximumaangegevenwattage.

29- Hetarmatuurisuitsluitendgeschiktvoorreectorlamp(en).

30- HetarmatuurisuitsluitendgeschiktvoorPLCElampen.

31- HetarmatuurisnietgeschiktvoorPLCElampen.

32- Enkeleengloeilampmeteendoorsnedevan60mmmaggebruiktworden.Gebruikvoorditarmatuurnooiteengloeilampmeteendoorsnede

van45mm.

33- Enkelgeschiktvooreenglobegloeilampmetdeaangegevendoorsnede.Gebruikvoorditarmatuurnooiteenstandaardgloeilamp.

34- Ditarmatuurisuitsluitendgeschiktvoorkaarslampen.

35- Gebruikvoorditarmatuurnooit“coolbeam”lampen.

36- Hetarmatuurisuitsluitendgeschiktvooreenlampmetingebouwdebeschermingofeenlagedruklamp.Eenextrabeschermglasisniet

noodzakelijk.

37- Capsule-enlineairehalogeenlampenmogennietmetdeblotehandwordenaangeraakt.

38- Hetarmatuurisuitgerustmeteen(smelt)zekering.Indienhetarmatuurnahetvervangenvandelampnietfunctioneert,dientdeingebouw-

dezekeringvervangenteworden.Alshierbijdevasteaansluitbedradingvandeinstallatiekanaangeraaktworden,magditalleendooreen

vakmangebeuren.

39- Hetarmatuurkanwordengebruiktincombinatiemeteendimmer.DitgeldtnietbijgebruikvanPLCElampen.

Raadpleegeenvakmanvoordekeuzevanhetjuistetype(vooralbelangrijkbij12V-armaturen).

40- Hetarmatuurfunctioneertmeteenveiligheidstransformator.Vervangeendefectetransfoenkeldooreentransfometidentieketechnische

specicaties.Raadpleeghiervooreenvakmanofhetverkooppunt.

41- Armatuurvoorruwgebruik.

42- Armatuurmettijd-enlichtinstelmogelijkheden.MinimumenmaximumwordenaangeduidopdepictogramindeelA.

43- Hetarmatuurmagmaximumop6meterhoogtegeplaatstworden.

44- Vooreenoptimalewerkingplaatstuhetarmatuuropdehoogteaangeduidophetpictogram.Hetminimumenmaximumbereikvande

detectorwordeneveneensvermeldophetpictogramindeelA.

45- Hetstandaardactievegezichtsveldvandedetecorbestrijktdeopgegevengradenzoalsaangegevenophetpictogram.

46- Hetarmatuurdientopeenzodanigewijzetewordengemonteerddatdehellingshoekvandelengte-asvandelampnietmeerdan4°

bedraagtt.o.v.hetgrondvlak.

47- Letopdatbijdemontagevanhetarmatuurgeenelektrischeleidingene.d.wordendoorboordinmuurofplafond!

48- Indienhetarmatuuropeencentraaldoosofinbouwdooswordtbevestigd,ishetverplichtomdedooseerstmeteendekselafteschermen.

(b.v.gebruiktinNederland).

49- Elektrischeinstallatiedradenmogennooitgeklemdofgetorst(getwist)wordentussenhetarmatuurenhetmontageoppervlak.

50- Armatuurgeschiktvoorgebruikvankopspiegellamp.

51- Ditverlichtingsarmatuurbevatplaatselijkwarmedelen.

52- Ditarmatuurisnietgeschiktvoorkinderenonderde14jaar.

Hetverlichtingsarmatuuris-netalsalleandereproductenuithetassortiment-ontworpen,geproduceerdengetestvolgensdestrengsteEuropese

veiligheidsvoorschriften(EN60.598/

).Bijconstructiefoutenofmateriëlegebrekengeeftdefabrikant2jaargarantieopbinnenverlichtingen

3jaaropbuitenverlichting(tenzijandersvermeldopdeverpakking).

Glasbreuk,batterijenenlichtbronnenvallennietonderdegarantievoorwaarden.Degarantieperiodegaatinvanaffactuurdatumengeldtenkel

opvertoonvanhetaankoopbewijs.Schadeaanhetverlichtingsarmatuurdoorgebruikervaninextremeomstandigheden(zeekustgebieden,

industriëleomgevingen,frequenteblootstellingaanmeststoffen,...),valteveneensnietonderdegarantievoorwaarden.Degarantievervaltindien

hetverlichtingsarmatuurnietvolgensdegebruiksaanwijzingwerdgeïnstalleerdofdooronbevoegdepersonenwerdhersteldofaangepast.De

fabrikantaanvaardtookgeenenkeleaansprakelijkheidvoorschadealsgevolgvaneenverkeerdetoepassingvanhetverlichtingsarmatuurofdoor

gebruikincombinatiemetonjuisteapparatuurofwisselstukken.

Wijzigingen in ontwerp en technische specificaties voorbehouden.
