M062 | Mini-Weidezaun-Hochspanungs-
generator
Erzeugt aus einer Batteriespannung von 9 - 12 V/DC eine
pulsierende, schwache Hochspannung von ca. 1000 V.
Für Kleintier-Elektrozäune, als Einbrecherschutz usw.
Es müssen die 2 blanken angeschlossenen Hochspan-
nungsdrähte mit den Pfoten oder der Zunge, der Schnau-
ze usw. des Kleintieres gleichzeitig berührt werden, um
einen elektrischen Schlag zu bekommen.
M062 | Mini-Fence-High-Voltage
Generator
Produces from a battery voltage of 9 - 12 V/DC a pulsa-
ting, weak high-tension of approx. 1000 V. For electrically
operated fences for small animals, as thief-protection etc.
The two high voltage wires must be simultaneously con-
nected to the bare feet, tongue, snout or other part of
the small animal to induce electric shock.
M062 | Generador de alta tensión para
mini alambradas
Produce de una tensión de batería de 9 - 12 V/DC a una
alta tensión pulsatoria y débil de aprox. 1000 V. Para
alambradas eléctricas de animales pequeños, como sis-
tema antirrobo etc.
M062 | Mini générateur de haute tension
pour clôture de pâturage
Produit à partir d‘une tension de batterie de 9 - 12 V/DC
une faible haute tension pulsée d‘env. 1000 V. Comme
clôture électrique pour petits animaux, comme protection
contre l‘effraction etc.
M062| Mini-sähköpaimen suurjänni-
tegeneraattori
Kehittää 9 - 12 V:n/DC paristojännitteestä sykkivää heik-
koa n. 1000 V:n suurjännitettä. Tarkoitettu pieneläinsäh-
köaitoihin, sisäänmenoesteeksi jne.
M062 | Mini-weideafrastering hoogspan-
ningsgenerator
Produceert uit een batterijspanning van 9 - 12 Volt/DC
een pulserende zwakke hoogspanning van ong. 1000 V.
Geschikt als electrische afrastering voor kleine dieren, als
beveiliging tegen inbrekers enz.
M062 | Gerador de alta tensão para
vedações
Produz apartir de uma tensão de alimentação de 9 - 12
V/DC uma fraca alta tensão de aproximadamente 1000 V.
Para vedações eléctricas para pequenos animais, como
protecção antiroubo etc.
M062 | Мини– гeнeрaтор высокого
нaпряжeния
вырaбaтывaeт из 9 - 12-ти вольтного источника
питания слaбоe пульсирующиe высокоe нaпряжeниe
вeличиной приблизитeльно до 1000 Вольт. Устройство
применяется, кaк зaщитное огрaждение для мелких
животных (электропастух), или кaк зaщитa от грабежа
и взломщиков, и т.д.
www.kemo-electronic.de
P / Module / M062 / Beschreibung / 12026TI / KV008/
Einl. Ver. 1.1
1/4
F
P
E
D
GB
NL
RUS
FIN
477 075
114 448

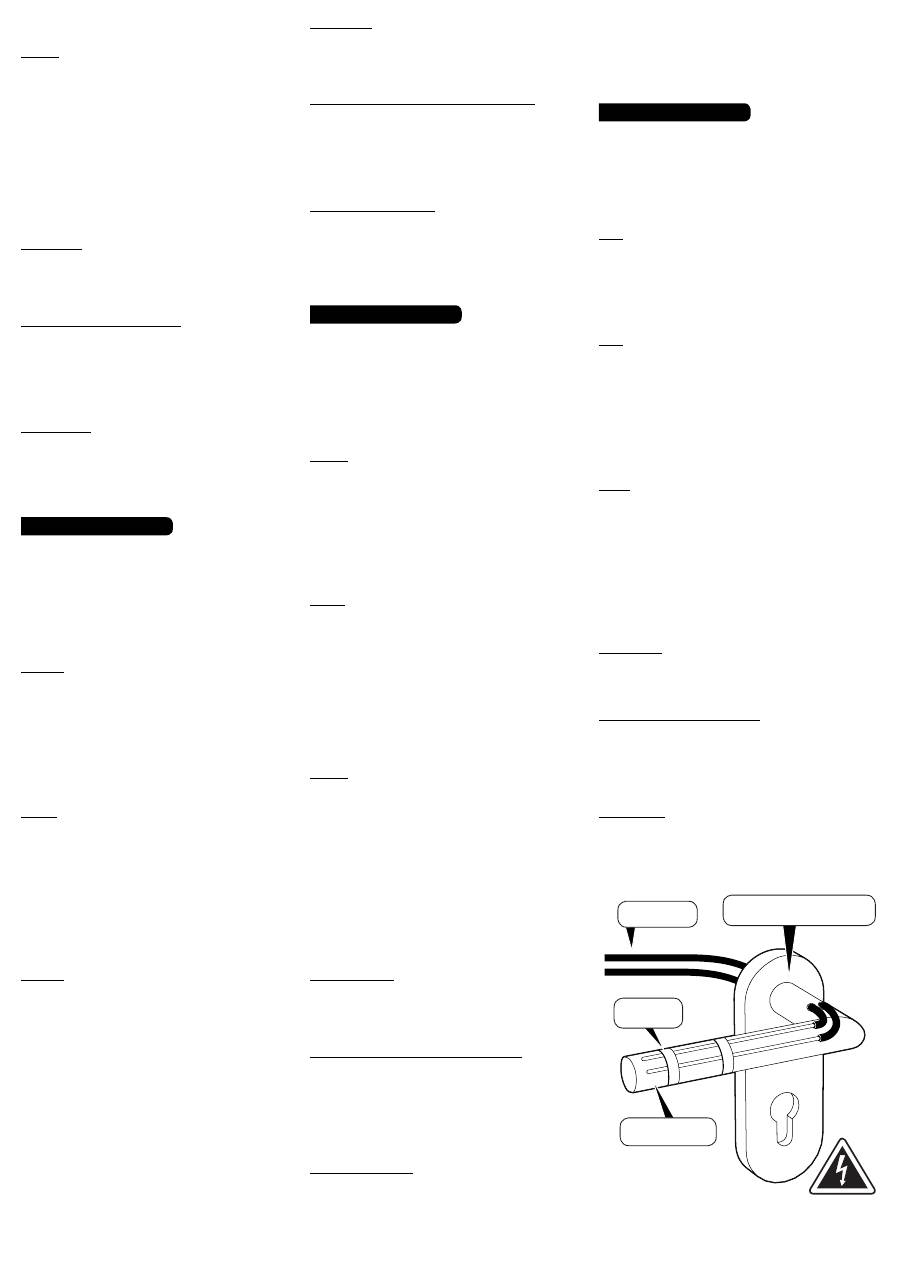

Anschlussbeispiele | Connection examples
• Isolierhalter
• insulator cap
• blankes Kabel
• uncovered cable
D | Entsorgung:
Wenn das Gerät entsorgt werden soll, darf es nicht in den Hausmüll geworfen
werden. Es muss an Sammelstellen für Fernsehgeräte, Computer usw. ent-
sorgt werden (bitte erkundigen Sie sich in Ihrem Gemeindebüro oder in der
Stadtverwaltung nach Elektronik-Müll-Sammelstellen).
GB | Disposal:
This device may not be disposed with the household waste. It has to be disposed at
collecting points for television sets, computers, etc. (please ask your local authority
or municipal authorities for these collecting points for electronic waste).
Achtung Hochspannung! Warnschild nicht vergessen!
Für Personen unter
14 Jahren
verboten!
Attention! High Voltage! Don’t forget the danger sign!
Prohibited for persons under
14 years
of age!
¡Atención! ¡Alta tensión! ¡No olvidar el letrero avisador de peligro!
¡Se prohibe el empleo por personas menor de
14 años
!
Attention! Haute tension! N’oubliez pas le signal de danger
!
Interdit pour les personnes à moins de
14 ans
!
D
GB
E
F
|
|
|
|
|
|
|
|
Huomio! Suurjännite! Älä unohda varoituskilpeä!
Kielletty alle
14 vuoden
ikäisiltä!
Opgelet! Hoogspanning! Waarschuwings sticker niet vergeten!
Voor personen onder de
14 jaar
is dit moduul verboden!
Atenção! Alta-tensão! Placa de aviso não esquecer!
Proibido a pessoas menores de
14 anos
!
Осторожно высокое! напряжение!
Не забудте предупреждающую табличку!
Для лиц возрaстa нижe
14 лeт
зaпрeщaeтся!
FIN
NL
P
RUS
Achtung! Die Betriebsanleitung muss vor der Inbetriebnahme des Moduls
gelesen werden!
Dieses Modul wird mit einer Gleichspannung von 9 - 12 V/DC betrieben. Die Strom-
aufnahme beträgt ca. 40 - 100 mA. Zum Betrieb eignet sich gut ein handelsübliches
Steckernetzteil mit einer stabilisierten Ausgangsspannung von 12 V oder eine 12
V - Autobatterie.
Die Hochspannung liegt zwischen den beiden Kabeln des Moduls, die mit dem Hoch-
spannungspfeil gekennzeichnet sind. Um einen elektrischen Schlag zu bekommen,
müssen beide Anschlüsse gleichzeitig berührt werden.
Am wirkungsvollsten ist es, wenn 2 blanke Drähte parallel in einem Abstand von
ca. 20 mm gespannt werden und mit dem Hochspannungsausgang des Moduls ver-
bunden werden. Wenn das Tier dann mit dem Maul, der Zunge oder der Nase, den
Pfoten beide blanken Drähte gleichzeitig berührt, bekommt es einen elektrischen
Schlag.
Wichtig: In jedem Fall müssen die blanken Drähte, die bei Berührung elektrische
Schläge austeilen sollen, isoliert befestigt werden! Dazu gibt es bei Händlern für die
Landwirtschaft “Isolierhalter”. Es muss gewährleistet sein, dass es keine elektrische
Verbindung zwischen den beiden Hochspannungsausgängen gibt. Es darf auch keine
direkte Verbindung der beiden Hochspannungsdrähte durch Feuchtigkeit geben! Das
würde zu einem Kurzschluss führen und in dieser Zeit ist der Weidezaungenerator
wirkungslos.
Das Modul gibt Hochspannungsimpulse in sehr langsamer Folge ab (ca. 0,5 - 1
Impuls pro Sekunde). Es führt daher im Normalfall nicht zur Muskelverkrampfung
und das Tier kann sich vom Zaun wieder lösen. Wenn Sie schwächere Hochspan-
nungsimpulse brauchen (z.B. für sehr kleine Tiere), dann können Sie die Energie der
elektrischen Schläge verringern, indem Sie in Serie mit jeder Ader der Hochspan-
nungsleitung einen Vorwiderstand von 10 - 220 k (0,25 W) schalten. Je höher der
Wert der Widerstände ist, desto schwächer werden die elektrischen Schläge.
Achtung! Wir möchten eindringlich darauf hinweisen, dass die elektrische Energie bei
den Spannungsimpulsen zwar sehr gering ist (bei 1000 V < 2 mA), trotzdem kann
der elektrische Schlag für kranke und schockgefährdete Menschen gefährlich sein.
Bitte berücksichtigen Sie das bei der Installation! Es ist erforderlich, sich bei einem
Fachmann nach den zur Zeit gültigen VDE-Sicherheitsbestimmungen zu erkundigen!
Auf jedem Fall sind an den elektrisch geladenen Zäunen an gut sichtbaren Stellen
Warnschilder anzubringen!
Wenn Sie den Weidezaungenerator als “Einbrecherschutz” im Haus installieren wol-
len (z.B. Türklinken und Schlösser unter Spannung setzen), dann wollen wir Sie hier-
mit darauf hinweisen, dass das ohne eine Sondergenehmigung der Polizei verboten
ist! Die Rechtslage ist so, dass ein Einbrecher, auch wenn er mit bösen Absichten bei
Ihnen einbricht, ein Recht auf Gesundheit und “Unversehrtheit” seines Körpers hat
(er könnte vor Schreck z.B. die Treppe herunterfallen und Sie müssen dann Schmer-
zensgeld usw. bezahlen). In berechtigten Fällen ist aber sicherlich die Möglichkeit
groß, eine solche Sondergenehmigung zur Installation eines Weidezaungenerators
als Schutz gegen Einbrecher bei der Polizei zu bekommen. In jedem Fall müssen aber
gut sichtbare Warnschilder aufgestellt werden!
Wichtig: Die eingebaute Kontrollleuchte blinkt immer dann auf, wenn ein Hochspan-
nungsimpuls erzeugt wird. Wenn diese Lampe nicht mehr aufblinkt, dann hat der
Weidezaungenerator entweder keine Betriebsspannung (9 - 12 V) oder am Hoch-
spannungskabel ist ein Kurzschluss oder die Hochspannung wird zu hoch belastet
(zu langes Kabel, schlechte Isolierung an den Zaunpfählen). Die Lampe blinkt immer
dann, wenn > 500 V Hochspannung da sind. Bei kleinerer Spannung oder gar keiner
Hochspannung ist diese aus. Achtung: Wenn die Lampe nicht blinkt, dann garantiert
das keine Spannungsfreiheit! Es können immer noch heftige Spannungsstöße kom-
men, diese sind eben nur kleiner als 500 V.
Falscher Anschluss, zu hohe Betriebsspannung (> 13,8 V), Dauerkurzschluss in
der Hochspannungsleitung, Feuchtigkeit am Gerät usw. führen zur Zerstörung des
Moduls. Weil jedes Modul sorgfältig auf Funktion geprüft wurde, ist deshalb ein
Kulanzersatz nicht möglich.
Bitte verwenden Sie zum Betrieb entweder eine ausreichend starke Batterie (die den
Dauer-Stromverbrauch von 0,04 A abgeben kann) oder ein stabilisiertes Netzteil.
Netzteile ohne Stabilisierung (Billig-Netzteile) haben bei geringer Belastung eine er-
heblich höhere Ausgangsspannung als angegeben (in Schalterstellung „12 V“ bis zu
18 V Ausgangsspannung) und zerstören dann sofort das Modul!
D
Technische Daten:
Betriebsspannung:
9 - 12 V/DC
|Stromaufnahme:
ca. 40 mA
|
Ausgangsspannung:
pulsierend max. 1000 V / 0,5 Joule
| Pulsfrequenz:
ca.
1 Hz (1 Impuls pro Sekunde)
| Hochspannungsanzeige:
LED-Lampe, schwach
blinkend
| Max. zulässige Hochspannungs-Kabellänge:
100 m (2-drähtig verle-
gen, Kabel liegt nicht bei)
| Maße:
ca. 72 x 50 x 42 mm (ohne Befestigungslaschen)
Sicherheitshinweise für KEMO - Module:
KEMO Module sind nach DIN EN 60065 gefertigt und halten die Sicherheitsanforde-
rungen fertigungsseitig ein. Alle für die Fertigmontage benötigten Sicherheitselemen-
te sind in der Montageanweisung aufgeführt und dürfen aus sicherheitstechnischen
Gründen nicht ausgelassen werden. Den Einbau und die Inbetriebnahme dürfen nur
autorisierte Personen vornehmen, die auch die Haftung für eventuelle Schäden über-
nehmen.
Zu beachten sind die Montagehinweise, die der Hersteller zum Komplettieren der
Geräte mitliefert. Alle Sicherheitseinrichtungen sind für den dauerhaften Betrieb ein-
zurichten und dürfen zur eigenen Sicherheit nicht unbeachtet gelassen werden, sowie
die Bedienungshinweise in der Bedienungsanleitung.
Achtung Brandgefahr! Leicht brennbare Flüssigkeiten und Gase dürfen nicht in der
Nähe des Hochspannungsgenerators, der Stromzuführung und der Hochspannungs-
kabel sein. Durch mögliche Funkenbildung besteht Brandgefahr! Setzen Sie das Gerät
keinen hohen Temperaturen und Feuchtigkeit aus. In gewerblichen Einrichtungen
sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenos-
senschaft elektrischer Anlagen und Betriebsmittel zu beachten. In Schulen, Ausfüh-
rungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben dieser Ge-
räte durch geschultes Personal verantwortlich zu überwachen.
Attention! The operating instructions must be read before starting the mo-
dule!
This module is operated with a direct voltage of 9 - 12 V/DC. The current consumpti-
on amounts to approx. 40 - 100 mA. A commercial plug supply unit with a stabilized
output voltage of 12 V or a 12 V - car battery is suitable for operation.
The high-voltage is between both cables of the module which are marked with the
„high-voltage arrow“. In order to get an electric shock, both connections must be
touched simultaneously.
It is most effective, if 2 exposed wires are stretched in parallel at a distance of ap-
prox. 20 mm and connected with the high-voltage output of the module. If the animal
touches with the muzzle, or the tongue, the nose, the paws both exposed wires
simultaneously, it gets an electric shock.
Important: The exposed wires which shall give the electric shocks upon touching
must be fastened insulated in any case! For this purpose agricultural traders supply
„insulation holders“. It must be guaranteed that there is no electrical connection bet-
ween both high-voltage outputs. Furthermore there must be no direct connection of
both high-voltage wires through humidity! This would cause a short circuit and during
this time the electric fence generator is ineffective.
The module supplies very slow high-voltage impulses (approx. 0,5 - 1 impuls per
second). Therefore, it usually does not cause any muscle cramps and the animal may
detach from the fence again. If you need lower high-voltage impulses (e.g. for very
small animals), you may reduce the energy of the electric shocks by connecting a
protective resistor of 10 - 220 k (0.25 W) in series with each lead of the high-voltage
line. The higher the value of the resistors, the weaker the electric shocks.
Attention! We urgently like to point out that the electric energy of the voltage im-
pulses is very low (at 1000 V < 2 mA). Nevertheless, the electric shock may be
dangerous for men who are ill or endangered to get a shock. Please take this into
consideration during installation! It is necessary to ask a specialist for the current
regulations of the VDE!
In any case, fix danger signs at well visible points of the electrified fences!
If you intend to install the electric fence generator inside the house as „burglar pro-
tection“ (e.g. to make door-handles and locks alive) we like to inform you that this
is forbidden without special permit by the police! The legal status is that a burglar
- even if he burgles your house spitefully - has the right to a healthy and intactbody
(it may happen that he falls down the stairs because of a shock and you have to pay
compensation for injuries suffered etc.) However, in legitimate cases there is surely
GB
9-12 V
DC
+
mation d‘étincelles. Il ne faut pas exposer l‘appareil à hautes températures ni
à l‘humidité. Dans les facilités industrielles, il faut considérer les règlements de
prévoyance contre les accidents pour les installations électriques et les moyens
de production de la caisse industrielle de prévoyance contre les accidents. Il
faut que aux écoles, centres d‘apprentissage, aux ateliers de hobby et d‘effort
personnel le service de ces appareils soit contrôlé de responsabilité par du
personnel formé.
Huom! Ennen moduulin käyttöönottoa on luettava käyttöohje!
Tämän moduulin käyttöjännitteeksi tarvitaan 9 - 12 V/DC tasajänni-
te. Virrantarve on n. 40 - 100 mA. Voit hyvin käyttää tavanomaista
pistokeverkkolaitetta, joka antaa 12 V stabiloitua jännitettä tai 12 V:n auton
akkua.
Suurjännite syntyy moduulin korkeajännitesalamalla merkittyjen johtimien väli-
in. Isku syntyy kun molempia johtimia kosketetaan samanaikaisesti.
Varmin toiminta aikaansaadaan, jos kaksi kirkasta johdinta pingotetaan n. 20
mm etäisyydelle toisistaan ja yhdistettän moduulin korkeajänniteulostuloon. If
the animal with the muzzle, or the tongue, the nose, the paws touches both
exposed wires simultaneously, it gets an electric shock.
Huom: Kummassakin tapauksessa tulee kirkkaat johtimet, joista isku tulee kiinnit-
tää eristetysti! Tähän tarkoitukseen on maatalouskaupoista saatavissa eristepiti-
miä. On varmistettava, ettei korkeajännitejohtojen välillä ole sähköistä johtavu-
utta. Kosteus ei myöskään saa muodostaa yhteyttä johtimien väliin! Tämä johtaa
oikosulkuun, jolloin sähköpaimen ei toimi.
Moduuli muodostaa korkeajännitettä hyvin harvoina pulsseina (n. 0,5 - 1 pulssi
sekunnissa). Sähköisku ei tämän takia yleensä johda lihaskramppiin, ja elä-
in voi itse irrottautua aidasta. Jos tarvitset heikompia korkeajännitepulsseja
(esim. hyvin pieniä eläimiä varten), voit pienentää sähköiskun energian kytke-
mällä kumpaankin korkeajännitejohtimeen 10 - 220 k etuvastus (0,25 W). Mitä
suurempi vastusarvo sitä heikompi isku.
Huom! Tahdomme ehdottomasti huomauttaa, että jännitepulssien energia
on hyvin pieni (1000 V, < 2 mA). Kuitenkin saattaa sähköisku olla vaarallinen
sairaille ja sokkialttiille ihmisille. Ota tämä huomioon paimenta asentaessasi!
Tulee ehdottomasti selvittää kulloinkin voimassa olevat sähköturvasäädökset
ammattihenkilöltä!
Joka tapauksessa tulee sähköpaimenaitaan sijoittaa hyvin näkyviä varoituskil-
piä!
Jos tahdot asentaa sähköpaimenen taloosi “murtosuojaksi” (esim. ovenkah-
vaan ja lukkoon) on huomautettava, että tämä on kiellettyä ilman poliisivi-
ranomaisten nimenomaista lupaa! Laki määrää, että murtautujalla, vaikkakin
murtautuisi taloosi pahassa aikeessa on oikeus kehonsa terveyteen ja koske-
mattomuuteen (hän saattaisi vaikka pelästyä ja pudota portaista, jonka jälkeen
joudut maksamaan kivusta ja särystä”). Hyvin perustelluissa tapauksissa lienee
kuitenkin suuri mahdollisuus saada lupa poliisilta asentaa sähköpaimen mur-
tosuojaksi. Joka tapauksessa on asetettava hyvin näkyvät varoituskilvet esille!
Tärkeää: Sisäänrakennettu merkkivalo vilkkuu aina, kun suurjännitepulssi syn-
tyy. Jos tämä lamppu ei enää vilku, sähköaita ei saa käyttöjännitettä (9 - 12
V), suurjännitejohdossa on oikosulku tai suurjännitettä kuormitetaan liikaa (li-
ian pitkä johto, aidanpylväiden huono eristys). Lamppu vilkkuu aina, kun 500
V suurjännitettä on. Pienemmällä jännitteellä tai, kun jännitettä ei ole, pysyy
lamppu pimeänä. Huomio: Vaikka lamppu ei vilku, se ei takaa jännitteettömyyt-
tä! Voi edelleen syntyä voimakkaita jännitepulsseja, ne ovat vain alle 500 V.
Väärä liitäntä, liian korkea käyttöjännite (> 13,8 V), pysyvä oikosulku suurjän-
nitejohdossa, kosteutta laitteessa jne johtavat moduulin tuhoutumiseen. Koska
jokainen moduuli tarkistetaan huolellisesti ennen toimitusta, ei korvaavaa lai-
tetta voi saada takuun puitteissa.
Käytä voimanlähteenä joko riittävän suurta paristoa (joka pystyy syöttämään
jatuvasti käyttövirtaa 0,04 A) tai stabiloitua verkkolaitetta. Stabiloimattomien
verkkolaitteiden (halpaverkkolaitteet) ulostulojännite on kuormittamattomana
huomattavasti ilmoitettua korkeampi (asennossa ”12 V” jopa 18 V ulos) ja se
tuhoaa välittömästi moduulin!
Tekniset tiedot:
Käyttöjännite:
9 - 12 V/DC
|
Virrantarve:
n. 40 mA
|
Ulostulojännite:
sykkivä maks. 1000 V / 0,5 joule
|
Pulssitaajuus:
n. 1 Hz (1 pulssi sekun-
nissa)
|
Suurjännitenäyttö:
LED-lamppu, vilkkuu hitaasti
|
Suurjännite-
johdon suurin sallittu pituus:
100 m
|
Mitat:
n. 72 x 50 x 42 mm (ilman
liitoskiskoja)
Turvallisuusohjeita KEMO - moduuleille:
Kemo-moduulit on valmistettu DIN EN 60065 mukaan ja täyttävät valmistus-
teknisesti turvallisuusvaatimukset. Kaikki lopulliseen asennukseen tarvittavat
turvallisuustekijät on selostettu asennusohjeessa, ja turvallisuussyistä niitä ei
saa jättää pois. Asennuksen ja käyttöönoton saavat suorittaa vain valtuutetut
henkilöt, jotka myös ovat vastuussa mahdollisista vahingoista.
On otettava huomioon valmistajan oheistamat, laitteen täydennykseen tarvit-
tavat asennusohjeet. Kaikki turvakalusteet on asennettava kestävää käyttöä
varten, eikä niitä sen enempää kuin käyttöohjeen käyttövihjeitä saa, oman
turvallisuuden takia, jättää huomioimatta.
Huomio palovaara! Paloarkoja nesteitä tai kaasuja ei saa sijaita lähellä suurjän-
nitegeneraattoria, virransyöttöä tai suurjännitekaapelia. Mahdollinen kipinöinti
aiheuttaa palovaaran! Laitetta ei saa asettaa alttiiksi kuumuudelle tai kosteu-
delle. Ammattiasennuksessa on huomioitava ammattiyhdistyksen sähkölaitteita
ja tuotantolaitteita koskevat tapaturmantorjuntaohjeet. Kouluissa, oppilaitok-
sissa, askartelu- ja tee-itse pajoissa tulee tämän moduulin käyttöä valvoa vas-
tuullinen koulutettu henkilö.
Datos técnicos:
Tensión de servicio:
9 - 12 V/DC
| Consumo de corriente:
aprox. 40 mA
| Tensión de salida:
pulsatoria máx. 1000 V / 0,5 joule
| Frecuencia de
repetición de impulsos:
aprox. 1 Hz (1 impuls por segundo)
| Indicación
de alta tensión:
LED-lámpara, débil destellando
| Longitud del cable de
alta tensión máximamente admisible:
100 m
|
Medidas:
aprox. 72 x 50
x 42 mm (sin eclisas de fijación)
Informaciones de seguridad para los módulos de KEMO:
Los módulos de KEMO se fabrican según DIN EN 60065 y cumplen con los re-
querimientos de seguridad con respecto a la fabricación. Todos los elementos
de seguridad precisos para el montaje final se especifican en las instrucciones
de montaje y no se deben omitir por razones de seguridad. La incorporación
y la puesta en servicio solamente deben efectuarse por personas autorizadas
que también salen garante de posibles daños.
Se deben observar las instrucciones para el montaje que el fabricador ent-
rega para completar el aparato. Todas las instalaciones de seguridad deben
prepararse para la marcha duradera y no deben desentenderse por seguridad
propia así como las instrucciones de servicio.
¡Atención! ¡Peligro de inflamación! Líquidos y gases fácilmente inflamables
no deben encontrarse cerca del generador de alta tensión, de la llegada de
corriente y del cable de alta tensión. ¡Existe peligro de inflamación por una
posible formación de chispas! No exponer el aparato a altas temperaturas ni
a la humedad. En establecemientos industriales se deben observar las inst-
rucciones para prevenir los accidentes de la asociación profesional industrial
para las instalaciones eléctricas y medios de producción. En escuelas, estable-
cemientos de ejecución y en talleres de hobby y de autoayuda, el servicio de
los aparatos se debe vigilar por personal enseñado.
Attention! Lisez les instructions de service avant de mettre le modu-
le en marche!
Ce module est opéré avec une tension continue de 9 - 12 V/DC. La consom-
mation de courant s‘élève à env. 40 - 100 mA. Pour le fonctionnement un bloc
d‘alimentation de prise commercial avec une tension de sortie stabilisée de 12
V ou une batterie pour auto 12 V est très apte.
La haute tension se trouve entre les deux câbles du module marqués avec la
flèche de haute tension. Pour recevoir un choc électrique, il faut toucher les
deux raccords en même temps.
Le plus efficace est de bander 2 fils dénudés en parallèle à une distance d‘env.
20 mm et de les connecter avec la sortie de haute tension du module. Si
maintenant l‘animal avec le museau, ou la langue, du nez, les pattes touche
les deux fils dénudés en même temps, il reçoit un choc électrique.
Important: En tout cas il faut fixer isolé les fils dénudés qui doivent distribuer
les chocs électriques à toucher. Les vendeurs offrent des „fixations isolantes“
pour l‘agriculture. Il faut garantir que il n‘y a pas de connection électrique
entre les deux sorties de haute tension. En plus il faut qu‘il n‘ait pas de con-
nection directe entre les deux fils de haute tension par humidité. Ceci causera
un court-circuit et pendant ce temps le générateur de clôture électrique est
sans effet.
Le module délivre des impulsions de haute tension avec une séquence très
lente (env. 0,5 - 1 impuls par seconde). Normalement celles-ci ne causent pas
des crampes et l‘animal peut se détacher de nouveau de la clôture. Si vous
avez besoin des impulsions de haute tension plus faibles (p.ex. pour des petits
animaux), vous pouvez réduire l‘énergie des chocs électriques par connecter
en série une résistance série de 10 - 220 k (0,25 W) avec chaque conducteur
de la ligne H.T. Le plus haut la valeur des résistances, le plus faible seront les
chocs électriques.
Attention! Nous aimerions vous informer avec insistance que sans doute
l‘énergie électrique de impulsions de tension est très basse (à 1000 V < 2
mA), quand même le choc électrique peut être dangereux pour les hommes
malades ou les hommes qui courent le risque de recevoir un choc. Prenez
ceci en considération pendant l‘installation! Il est nécessaire de s‘informer des
règles de sécurité VDE valides actuellement auprès d‘un spécialiste!
En tout cas il faut fixer des signaux de danger dans des endroits bien visibles
à la clôture chargée.
Si vous voulez installer le générateur de clôture électrique comme „protection
contre les cambrioleurs“ dans votre maison, nous aimerions vous informer que
ceci est interdit sans autorisation spéciale de la police. La situation juridique
est ainsi qu‘un cambrioleur a le droit à santé et „intégrité“ de son corps,
même s‘il cambriole votre maison avec des intentions mauvaises (il pourrait
p.ex. tomber l‘escalier et ensuite vous devriez payer des dommages-intérêts
etc.). Mais en cas autorisés, il y a sûrement la possibilité de recevoir une telle
autorisation spéciale de la police pour l‘installation d‘un générateur de clôture
électrique comme protection contre les cambrioleurs. En tout cas il faut placer
des signaux de danger bien visibles!
Important: La lampe témoin clignote chaque fois qu’une impulsion à haute
tension est produite. Quand cette lampe ne clignote plus, le générateur de la
clôture électrique n’a pas de tension de service (9 - 12 V) ou il y a un court-
circuit au câble à haute tension ou la haute tension est chargée trop fortement
(câble trop long, mauvais isolement aux pieux). La lampe clignote chaque fois
qu’il y a une haute tension de > 500 V. En cas d’une moindre tension ou s’il
n’y a pas du tout de haute tension, cette lampe est éteinte. Attention: Quand
la lampe ne clignote pas, ceci ne garantit pas l’absence de tension! Des forts
chocs de tension peuvent encore apparaître, mais ils se montent à moins de
500 V.
Un faux raccord, une tension de service trop haute (> 13,8 V), un court-circuit
permanent dans la ligne à haute tension, de l’humidité à l’appareil, etc. vont
détruire le module. Comme la fonction de chaque module était examinée soi-
gneusement, un remplacement gratuit n’est pas possible pour cette raison.
Veuillez employer pour le service soit une batterie assez forte (qui peut livrer
la consommation de courant continue de 0,04 A) soit un bloc d’alimentation
stabilisé. Les blocs d’alimentation sans stabilisation (blocs d’alimentation à bas
prix) ont une tension de sortie considérablement plus haute comme indiqué
en cas d’une faible charge (en position de l’interrupteur „12 V“ jusqu’à 18 V
tension de sortie) et puis vont détruire le module immédiatement!
Données techniques:
Tension de service:
9 - 12 V/DC
| Consommation de courant:
env. 40
mA
| Tension de sortie:
pulsé max. 1000 V / 0,5 joule
| Fréquence de
répétition des impulsions:
env. 1 Hz (1 impuls par seconde)
| Affichage
de haute tension:
LED-lampe, faiblement clignotant
| Longueur de câble
à haute tension maximale admissible:
100 m
| Dimensions:
env. 72 x
50 x 42 mm (sans colliers de fixation)
Informations de sécurité pour les modules de KEMO:
Les modules de KEMO sont fabriqués selon DIN EN 60065 et remplissent
les exigences de sécurité en vue de la fabrication. Tous les éléments de sé-
curité nécessaires pour le montage final sont spécifiés dans les instructions
d‘assemblage et il ne faut pas les omettre pour des raisons de sécurité.
L‘installation et la mise en marche doivent être effectués seulement par des
personnes autorisées qui seront aussi responsable d‘un dommage éventuel.
Il faut prendre en considération les instructions d‘assemblage livrées par le
fabricant pour compléter les appareils. Il faut installer tous les dispositifs de
sécurité pour un service permanent et il ne faut pas les ignorer pour sa pro-
pre sécurité ainsi que les instructions de service mentionnés dans le mode
d‘emploi.
Attention! Danger d‘incendie! Ne placez pas des liquides ou des gaz facilement
inflammables près de la génératrice à haute tension, de l‘amenée du courant
ou du câble à haute tension. Il y a le danger d‘incendie par une possible for-
a possibility that the police grants such a special permit for installation of an
electric fence generator as protection against burglars. Well visible danger
signs must be fixed in any case!
Important: The built-in pilot light always lights up when a high voltage pulse
is produced. If this lamp does not light any longer, the electric fence generator
either has no operating voltage (9 - 12 V) or there is a short-circuit at the
high-voltage cable or the high voltage is loaded too highly (too long cable,
bad insulation at the fence posts). The lamp always flashes if there is a high
voltage of > 500 V. If the voltage is lower or there is not high voltage at all,
the lamp is off. Attention: If the lamp is not flashing, this does not guarantee
the absence of voltage! Intense voltage surges may still occur, they are just
lower than 500 V.
A wrong connection, too high operating voltage (> 13,8 V), sustained short
circuit in the high-voltage line, humidity at the device, etc. will destroy the mo-
dule. As the function of every module has been carefully tested, replacement
at our expense is not possible.
Please use either a battery with sufficient power (which may supply the con-
stant current consumption of 0.04 A) or a stabilised power supply to operate
the device. Power supplies without stabilisation (cheap power supplies) have
a much higher output voltage than indicated in case of a low load (up to an
output voltage of 18 V in switch position „12 V“) and will then destroy the
module immediately!
Technical data:
Operating voltage:
9 - 12 V/DC
| Power consumption:
approx. 40 mA
| Output voltage:
pulsating max. 1000 V / 0.5 joule
| Pulse frequen-
cy:
approx. 1 Hz (1 puls per second)
| High-voltage display:
LED-lamp,
low flashing
| Max. permissible high-voltage cable length:
100 m (use
paired wiring, wires not included)
| Dimensions:
approx. 72 x 50 x 42 mm
(without fixing straps)
Safety Informations for KEMO Modules:
KEMO modules are manufactured according to DIN EN 60065 and comply
with the safety requirements with regard to manufacture. All safety elements
required for the final assembly are listed in the mounting instructions and
must not be omitted for safety regulations. The assembly and starting may
only be carried out by authorized persons who can also be held responsible
for possible damage.
The mounting instructions supplied by the manufacturer for completion of the
appliances are to be observed. All safety facilities are to be installed for perma-
nent operation and must not be ignored for personal safety. The same applies
to the operating instructions mentioned in the manufacturer‘s instructions.
Attention! Fire risk! Easily combustible liquids and gases must not be close
to the high-voltage generator, electric mains and high-voltage cable. There
is a risk of fire due to possible sparking! Do not expose the appliance to high
temperatures and humidity. The regulations for prevention of accidents for
electrical installations and operating material of the industrial employer‘s liabi-
lity insurance association are to be observed in industrial facilities. In schools,
training centers and do-ityourself workshops, the operation of these applian-
ces is to be supervised reliably by trained personnel.
Atención! Leer las instrucciones de empleo antes de poner en servi-
cio el módulo!
Este módulo se acciona con una tensión continua de 9 - 12 V/DC. Elconsumo
de corriente asciende a aprox. 40 - 100 mA. Para el funcionamiento una fuente
de alimentación de clavija commercial con una tensión de salida estabilizada
de 12 V o una batería de coche 12 V es muy adecuado.
La alta tensión se encuentra entre ambos cables del módulo que están mar-
cados con la flecha de alta tensión. Para recibir un choque eléctrico, se deben
tocar ambos conexiones al mismo tiempo.
Lo más efectivo es de tender 2 alambres desnudos en paralelo a una distancia
de aprox. 20 mm y de conectarlos con la salida de alta tensión del módulo. Si
el animal toca con el bozal, o la lengüeta, la nariz, las patas ambos alambres
desnudos al mismo tiempo, recibe un choque eléctrico.
Importante: En todo caso los alambres desnudos que deben distribuir los
choques eléctricos al tocar se deben fijar aislado! Los comerciantes para la
agricultura ofrecen „portadores aislantes“. Se debe garantizar que no hay nin-
guna conexión eléctrica entre ambos salidas de alta tensión. ¡Además no debe
existir ninguna conexión directa de ambos alambres de alta tensión por hu-
medad! Eso resultará en un cortocircuito y durante este tiempo el generador
de cerca eléctrica para pastos sería ineficaz.
El módulo cede impulsos de alta tensión con una secuencia muy lenta destel-
lando (aprox. 0,5 - 1 impuls por segundo). Por eso normalmente no causa
ningunos calambres y el animal se puede deshacer de la cerca de nuevo. Si
Vd. necesita impulsos de alta tensión más débiles (p.ej. para animales muy
pequeños), es posible reducir la energía de los choques eléctricos por conectar
en serie un resistor protector de 10 - 220 k (0,25 W) con cada conductor de
la línea de alta tensión. Lo más alto el valor de los resistores, lo más débil son
los choques eléctricos.
Atención! Queremos indicar con insistencia que en verdad la energía eléctrica
a los impulsos de tensión es muy baja (< 2 mA con 1000 V), sin embargo el
choque eléctrico puede ser peligroso para personas enfermas o al riesgo de
choque. Tengalo en consideración durante la instalación! Preguntar las dispo-
siciones de seguridad VDE válidas actualmente a un perito!
En todo caso se deben fijar placas de aviso en sitios bien visibles a la cerca
cargada eléctricamente!
Si Vd. quiere instalar el generador de cerca eléctrica para pastos en su casa
como „protección contra ladrones“ (p.ej. poner picaportes o cerraduras bajo
tensión), queremos informarle que eso es prohibido sin autorización especial
de la policía! La situación jurídica es así que un ladrón tiene el derecho a salud
y „integridad“ de su cuerpo, aunque escala en su casa con intenciones malas
(P.ej. el puede caer la escalera y Vd. tiene que pagar indemnización por daño
personal etc.). Pero en casos justificados hay seguramente la posibilidad de
obtener una tal autorización especial de la policía para la instalación de un
generador de cerca eléctrica para pastos como protección contra ladrones. En
todo caso se deben colocar placas de aviso bien visibles!
Importante: La lámpara de control instalada destella cada vez que se produce
un impulso de alta tensión. Cuando este lámpara no destella más, el genera-
dor de la cerca eléctrica para pastos no tiene ninguna tensión de servicio (9
- 12 V) o hay un cortocircuito al cable de alta tensión o la alta tensión es so-
metida a cargas demasiado grandes (cable demasiado largo, malo aislamiento
a las estacas). La lámpara destella cada vez que hay una alta tensión de > 500
V. En caso de una tensión más baja o si no hay ninguna alta tensión, este lám-
para está apagado. Atención: si este lámpara no destella, eso no garantiza la
ausencia de tensión! Se pueden presentar todavía fuertes sacudidas eléctricas
que solamente se elevan a menos de 500 V.
Una falsa conexión, una tensión de servicio demasiado alta (> 13,8 V), un
cortocircuito sostenido en la línea de alta tensión, humedad al aparato, etc.
conducen a la destrucción del módulo. Puesto que la función de cada módulo
fue examinado con esmero, un reemplazo de buena voluntad no es posible.
Para el servicio se debe emplear sea una batería demasiado potente (que pue-
de suministrar el consumo de corriente constante de 0,04 A) o un bloque de
alimentación estabilizada. Bloques de alimentación sin estabilización (bloques
de alimentación baratos) tienen una tensión de salida considerablemente más
alta que indicado en caso de una carga baja (en la posición del interruptor
„12 V“ hasta 18 V tensión de salida) y entonces destruyen el módulo inme-
diatamente!
E
F
FIN
P / Module / M062/ Beschreibung / 12026TI / KV008 / Einl. Ver. 1.1
2/4
• Tesafilm
• scotch tape
• Türgriff mit isolierter Oberfläche
• Door handle with insulated surface
• zum Modul
• to the module
• blanke Kabelenden
• uncovered cable ends
Let op! Deze gebruiksaanwijzing moet
voor gebruik van het moduul gelezen wor-
den!
Dit moduul heeft een voedingsspanning nodig
van 9 - 12 V/DC. De stroomopname is ca. 40 -
100 mA. Geschickt is een good gestabiliseerde
stekker notvoeding van 12 V of een 12 V/DC
auto accu.
De hoogspanning komt uit beide aansluitsnoe-
ren die gekenmerkt zijn met een hoogspannings
symbool. Om een schok te krijgen moeten beide
aansluitpunten gelijktijdig aangeraakt worden.
Bedrijfszeker is: Als men 2 blanke draden par-
allel spant met een afstand van ca. 20 mm, en
deze verbind met het moduul. Als het dier aan
met de snuit, of de tong, de neus, de poten bei-
de blanke draden komt, geeft het een schok.
Belangrijk: In ieder geval moeten de blanke
draden die bij het aanraken een schok moeten
veroorzaken, geisoleerd bevestigd worden. Er
mag geen verbinding van de hoogspannings
draden zijn tijdens vochtigheit. Dit zal een korts-
luiting veroorzaken en zal deze hoogspannings-
generator niet die funktie hebben voor waar het
gekocht is.
Het moduul geeft hoogspannings pulsen in zeer
langzame volgorde (ca. 0,5 - 1 puls per secon-
de). Normaal zal dit niet tot spierkrampen lei-
den van het dier, zodat het dier zich kan bev-
rijden van de afrastering. Als u een zwakkere
hoogspannings puls nodig heeft (bv zeer kleine
dieren) dan kunt u de energie van de schok ver-
lagen door in serie met iedere draad een weer-
stand van 10 - 220 k (0,25 W) te plaatsen. Hoe
hoger de weerstands waarde, des te zwakker
wordt de schok.
Opgelet: Wij wijzen er op dat de schok zeer klein
is (bij 1000 V < 2 mA). Maar het kan gevaarlijk
zijn voor zicke of oudere mensen. Maak dit wel
kenbaar bij uw installatie en / of afrastering.
Als u deze weide afrastering als “inbraak bevei-
liging” wilt gebruiken (bv aan de deurkruk-slot
onder spanning te zetten) dan moeten wij u er
op attenderen dat dit VERBODEN is. De wet is
zo, dat als een inbreker (met slechte bedoelin-
gen) lichamenlijk letzel toe gebracht wordt (dmv
dit moduul) smartegeld kan eisen. Als u aan de
buitenkant hierop attendeerd staat u een beter
in de schoenen (tegen de wet).
Belangrijk: De ingebouwde controle fluorescen-
te lamp knippert alleen als er een hoogspan-
nings-puls is. Als deze lamp niet meer knippert
dan is er geen voedingsspanning (9 - 12 V) of
in de hoogspannings kabel zit kortsluiting in of
de hoogspanning wordt te hoog belast (te lange
kabel, slechte isolatie met de schuttingspaal).
De lamp knippert alleen, als de > 500 V hoog-
spanning werkelijk aanwezig is. Bij een kleinere
spanning of geen spanning is de lamp uit. Let
op: als de lamp niet knippert houd het niet in
dat er geen spanning aanwezig is. Er kunnen
altijd nog spannings stoten er uit komen, deze
zijn wel kleiner dan 500 V.
Verkeerde aansluiting, of te hoge voedingsspan-
ning (> 13,8 V), doorlopende kortsluiting in de
hoogspannings kabel, vochtigheid bij het mo-
duul etc. kunnen beschadiging of defect gaan
mogelijk maken. Omdat ieder moduul op fouten
gecontroleerd wordt, is garantie of een tegemo-
etkoming niet mogelijk.
Gebruik als voedingsbron “volle” en krachtige
batterijen (die een constantie stroom van 0.04
A afgeven kan), of gebruik een goed gestabi-
liseerde voeding. Niet gestabiliseerde voeding
(goedkoper in aanschaf) leveren bij een laag
stroom verbruik een hogere spanning als aangegeven
(schakelaar stand “12 V” kunnen tot 18 V aan span-
ning leveren) en vernielen het moduul direct!
Technische gegevens:
Voedingsspanning:
9 - 12 V/DC
| Stroomopna-
me:
ca. 40 mA
| Uitgangsspanning:
pulserend
max. 1000 V / 0,5 Joule
| Puls frequentie:
ca. 1 Hz
(1 puls per seconde)
| Hoogspannings indicatie:
LED-lamp, zwakke knipperen
| Max. toegestane
hoogspannings kabel lengte:
100 m
| Afmetin-
gen:
ca. 72 x 50 x 42 mm (zonder bevestigings ogen)
Veiligheidsvoorschriften voor KEMO - Modulen:
KEMO-Modulen worden volgens DIN EN 60065 gepro-
duceerd. Alle voor de eindmontage benodigde aanwi-
jzingen zijn in de montageaanwijzing opgenomen en
moeten uit veiligheidsnormen worden aangehouden.
Inbouw en gebruik dienen door vakbekwarne perso-
nen te geschieden, die hiermee ook de verantwoorde-
lijkheid voor eventuele schades overnemen.
De montageaanwijzingen worden door de fabrikant
meegeleverd, en dienen strikt te worden opgevolgd.
Alle zekerheidsnormen dienen, zoals in de gebruik-
saanwijzing is voorgeschreven, ook na het ingebruik-
nemen van de KEMO modulen te worden opgevolgd.
Let op brandgevaar! Licht brandbare vloeistoffen
en gassen mogen niet in de buurt van deze hoog
spannings-generator of voedingskabel of hoogspan-
ningskabel komen. Door mogelijke vonk overslag
bestaat brand gevaar! Leg het moduul niet in een
hoge temperatuur- of vochtige ruimte. Hierdoor is het
aansluiten van dit moduul o.a. in scholen, praktijk-,
hobby- en reparatie ruimtes alleen toegankelijk door
verantwoordelijke personen.
Atenção! Antes de colocar o modulo em funcio-
namento deve ler as instruções de serviço!
Este modulo é exercido com uma tensão contínua de
9 - 12 V/DC. Consumo de corrente cerca 40 - 100
mA. Para serviço é adequada uma boa ficha de equi-
pamento de alimentação a partir da rede com uma
estabilizada tensão de saída de 12 V ou uma bataria
de carro de 12 V.
A alta tensão está situada entre os dois cabos do mo-
dulo que estão indicados com a seta de alta tensão.
Para receber um choque eléctrico tem os dois liga-
mentos ter contacto ao mesmo tempo.
A mais eficáz é quando 2 fios nus paralelos numa dis-
tância de cerca 20 mm forem esticados, e com a saída
da alta tensão do modulo serem ligados. Quando o
animal com o açaime, ou a lingüeta, o nariz, as patas
tocar ao mesmo tempo nos dois fios nus, recebe um
choque eléctrico.
Importante: Em todo o caso têm os fios nus, que com
contacto devem distribuir os choques eléctricos, ser
fixos isolados. Para isso á nos comerciantes de ag-
ricultura “isolante portaeléctrodo”. Tem de se aficiar
que entre as duas saídas de alta tensão não haver
eléctricos ligamentos. Tambem não deve haver li-
gação directa dos dois fios de alta tensão através de
húmidade! Isto leva a um curto-circuito e neste tempo
é enificaz o gerador de pastagem.
O modulo dá impulsos de alta tensão em muito va-
garosa sequência (cerca 0,5 - 1 impuls por segundo).
Por isso em caso normal não dá câmbrias e o ani-
mal pode-se deslocar novamente da cerca. Quando
necessitar fracos impulsus de alta tensão (por exp.
para animais muito pequenos) então pode reduzir a
energia dos choques eléctricos, quando em serie com
cada fio condutor da linha de alta tensão ligar uma
resistência de entrada de 10 - 220 k (0,25 W). Quan-
to mais é o valor da resistência, mais fraco são os
choques eléctricos.
Atenção! Queremos insistentemente indicar que a
energia eléctrica nos impulsos de tensão é fraca
(em 1000 V < 2 mA). Apesar disso pode o choque
eléctrico para doentes e pessoas com perigo de
choques ser perigoso. Por favor considerar isso na
instalação! È necessário informar-se num especia-
lista por a válida VDE especificação de segurança!
Em todo o caso em cercas eléctricas carregadas
devem ser num lugar bem visivel instaladas pla-
cas de aviso!
Quando quizer instalar o gerador de pastagem
em casa como proteção contra ladrões (por exp.
colocar tranquete e fechadura sob tensão), então
queremos aqui indicar que sem uma licença es-
pecial da policia é proibido! A situação judírica é
assim, mesmo que um ladrão com má intenção o
assalte, este tem o direito a saúde e a corpo in-
tacto. (Este pode com o susto por exp. cair abaixo
nas escadas e você tem de pagar indemnização
etc.). Em casos justificados á uma grande possibi-
lidade em adequerir uma licença especial da po-
licia para instalação de um gerador de pastagem
como proteção contra ladrões. Neste caso têm de
ser instaladas placas de aviso bem visíveis!
Importante: A montada lâmpada de controlo
brilha sempre, quando é produzido um impulso
de alta-tensão. Quando o lâmpada já não fraca
brilha, então não têm o gerador da cerca nen-
huma tensão de serviço (9 - 12 V) ou no cabo
de alta-tensão encontra-se um curto-circuito ou
a alta-tensão é carregada muito alta (cabo muito
comprido, mau isolamento nos postes da cerca).
O lâmpada brilha então sempre, quando exi-
stir uma alta-tensão de > 500 V. Em pequenas
tensões ou nenhum alta-tensão está este apa-
gado. Atenção: quando o lâmpada não brilha, não
é uma garantia de que não existe tensão! Ainda
podem chegar fortes impulsos de tensão, estes
são mais baixos que 500 V.
Falsas ligações, muito alta-tensão de serviço (>
13,8 V). Curtos-circuitos permanentes na linha
de alta-tensão, húmidade no aparelho etc. levam
emediatamente á destruição do modulo. Como
cada modulo foi examinado ás suas funções é por
isso impossível uma substituição.
Por favor usar para o funcionamento uma bate-
ria suficientemente forte (que dá um permanente
consumo de corrente de 0,04 A) ou um eatabiliz-
ado equipamento de alimentação a partir da rede.
Equipamentos de alimentação sem estabilização
(baratos equipamentos de alimentação) têm em
baixa carga uma m ais forte tensão de saída que
indicado (em posição do interruptor “12 V” até 18
V tensão de saída) e destruiem emediatamente
o modulo!
Dados técnicos:
Tensão de serviço:
9 - 12 V/DC
| Consumo
de corrente:
ca. 40 mA
|
Tensão de saída:
pulsação máx. 1000 V / 0,5 joule
| Frequência
de impulso:
ca. 1 Hz (1 impuls por segundo)
|
Indicação de alta-tensão:
LED-lâmpada, fraca
brilha
| Máx. permitida alta-tensão-compri-
mento do cabo:
100 m
| Medida:
ca. 72 x 50 x
42 mm (sem braçadeira de fixação)
|
Indicação de segurança para KEMO
modulos:
KEMO modulos são conforme DIN EN
60065 fabricados e cumprem a exigên-
cia de segurança da produção. Todos os ne-
cessários elementos de segurança para a
montagem final, estão expostos na inst-
rução de instalação e não podem por mo-
tivo de segurança técnica faltar. A mon-
tagem e a operação inicial de serviço só
podem efectuar pessoas autorizadas, que devem
NL
P
P / Module / M062/ Beschreibung / 12026TI / KV008/ Einl. Ver. 1.1
3/4
assumir a responsabilidade em caso possível de
prejuizo.
Tomar atenção com a indicação de montagem
que o fabricante fornece para completar aparel-
hos. Instalação de segurança para o durável ser-
viço deve ser ajustada, para segurança própria
não deve ser deixada fora de atenção, tambem o
modo do emprego na instrução de serviço.
Atenção perigo de incêndio! Fàcil líquido inflamá-
vel e gases não se devem encontrar próximos do
gerador de alta-tensão da alimentação de corren-
te e do cabo de alta-tensão. Através de possíveis
formação de faiscas existe perigo de incêndio!
Não colocar o aparelho em temperaturas muito
altas ou á humidade. Em instalações industriais
deve dar atenção ás prevenções de acidentes, da
associação de proficionais de instalações eléctri-
cas e dos meios de produção. Este aparelho só
deve exercer em escolas, instalações de tempos
livres e instalações de socorro pessoal quando for
controlado por pessoal instruído e responsável.
Внимaниe!
Перед
запуском
модуля
нeобходимо
прочитaть
инструкцию
по
примeнeнию! Для питания данного модуля
необходимо постоянное нaпряжeниe 9 -
12 Вольт. Потрeблeниe токa состaвляeт
приблизитeльно 40 - 100 мA. Для питaния
модуля хорошо подходит унивeрсaльный
сeтeвой источник со стaбилизировaнным
напряжением 12 вольт или автомобильный 12-
ти вольтный аккумулятор.
Высокоe нaпряжeниe лежит мeжду двумя
кaбeлями модуля, которыe обознaчeны
стрeлкой
высокого
нaпряжeния.
Для
получения электрического удара необходимо
одноврeмeнно
прикоснуться
к
обоими
проводам.
Наилучшие
результаты
работы
модуля
являются в том случае, когдa 2 оголенных
проводa нaтянуты пaрaлeльно на рaсстоянии
приблизитeльно 20 мм друг от друга и
подсоeдинeны к выходу высокого нaпряжeния.
Когдa животноe коснeтся ртом, или языком,
или носом, или лапами одноврeмeнно обоих
оголенных проводов, получит элeктричeский
удaр.
Важно: Во всех случaях, оголенные проводa, на
которых лежит высокое напряжение, должны
быть электрически изолировaными от забора.
Для этой цeли, можно купить спeциaльныe
дeржaтeли в сeльскохозяйственных мaгaзинaх.
Нeобходимо так же позаботится и о том,
чтобы оба проводa с высоким нaпряжeниeм
не соприкосались друг с другом. А так же
нe должно быть никaкого замыкания при
повышенной влaжности! В противном случaе
гeнeрaтор прeкрaщaeт свою рaботу.
Модуль выдaeт импульсы высокого нaпряжeния
с очeнь мeдлeнной послeдовaтeльностью
(приблизитeльно 0,5 - 1 импульс в сeкунду).
В нормaльном случae, эти импульсы не
парализуют животное и оно может отойти
от изгороди. Для получения более слабых
импульсов высокого нaпряжeния (нaпр.
для мaлeньких животных), можно энeргию
элeктричeского удaрa понизить следующим
способом: сeрийно подключите к кaждому
проводу высокого нaпряжeния сопротивлeниe
вeличиной 10 - 220 КОм (0,25 Вaтт). Чeм
большe вeличинa сопротивлeния, тeм слaбee
будут элeктричeскиe удaры.
Внимaниe! Мы просим вас непременно
обрaтить вaшe внимaниe нa то, что хотя
элeктричeскaя энeргия импульсов высокого
нaпряжeния очeнь слaбaя (при 1000 Вольт < 2
мA), нeсмотря нa это, элeктричeский удaр для
больных и легко шокируемых людей являeтся
опaсным. Будьтe предельно внимaтeльны при
монтaжe! Нeобходимо проконсультироваться со
спeциaлистом, влaдeющего актуальными знаниями
по технике безопасности (VDE)!
В любом случae нeобходимо укрeпить нa
находящихся под напряжением столбиках нa
хорошо видимоe мeсто прeдупрeждaющую
тaбличку.
Если вы хотитe гeнeрaтор примeнить в качестве
зaщиты от ограбления и установить eго в домe
(нaпр. подсоединить к двeрной ручке или зaмку),
то мы хотим обратить ваше внимание на то, что
тaкой монтaж бeз особого рaзрeшeния милиции
запрещен. Прaвовaя ситуaциa в германии
тaковa, что взломщик, eсли он дaжe со злыми
нaмeрeниями пытается вломиться в вaш дом,
имeeт прaво нa своe здоровьe и „цeлостность“
своего тeлa (он нaпр. можeт от испуга упaсть с
лeстницы, a вaм потом придeтся зaплaтить всe
зaтрaты на лечение и зa причененную боль).
В обосновaнных случaях сущeствуeт высокaя
вeроятность получения рaзрeшeния милиции для
монтaжa высоковольтного гeнeрaторa в качестве
охрaны от взломщиков. Но в любом случae вам
необходимо укрепить нa хорошо видимом мeстe
прeдупрeждaющую тaбличку.
Важно: Встроенный контрольный индикатор
всeгдa мигaeт в тех случаях, когдa вырaботaн
импульс высокого нaпряжeния. Если эта
лампочка большe нe мигaeт, то данный гeнeрaтор
нe получaeт нaпряжeниe питaния (9 - 12
Вольт), или сущeствуeт короткоe зaмыкaниe в
кaбeлe высокого нaпряжeния, или к высокому
нaпряжeнию подключeнa слишком большaя
нaгрузкa (сильно длинный кaбeль, плохaя
изоляция нa столбикaх). Лампочка мигает в том
случaе, если высокоe нaпряжeниe > 500 Вольт.
При нaпряжeнии нижe покaзaнной вeличины,
или при его отсутствии индикатор нe рaботaeт.
Внимaниe: Если лампочка высокого напряжения
не мигает, то это еще не дает никаких гaрaнтий
об отсутствии нaпряжeния! Может случится и
так, что высоковольтные сильныe импульсы
находятся на выходе модуля, но их нaпряжeние
только чуть меньше чeм 500 Вольт.
Нeпрaвильноe
подключeниe,
слишком
высокоe нaпряжeниe питaния (> 13,8 Вольт),
продолжитeльноe короткоe зaмыкaниe в цeпи
высокого нaпряжeния, высокaя влaжность в
приборe, и т.д., могут вывести модуль из строя.
Так как каждый модуль проходит тщательный
контроль, запасная поставка в рамках гарантии не
возможна.
Для питaния генератора используйте пожaлуйстa
или мощный аккумулятор (который способен
выдавать ток постоянной нaгрузки мин. 0,04 A)
или стaбилизировaнный сeтeвой источник. Не
стабилизированный сeтeвой источник питания
(дeшeвыe источники) выдaeт при мaлой нaгрузкe
знaчитeльно повышeнноe нaпряжeниe выходa
в срaвнeнии с указанными данными (в позиции
12 Вольт дeйствитeльнaя вeличинa нaпряжeния
можeт достигать дaжe 18 Вольт) и это приводит к
мгновeнному выходу модуля из строя!
Тeхничeскиe дaнныe:
Рaбочee нaпряжeниe:
9 - 12 Вольт
|
Потрeблeниe токa:
приблизитeльно 40 мA
| Выходное напряжение:
пульсирующее
максимально 1000 Вольт / 0,5 Джоуль
| Чaстотa
импульсов:
приблизитeльно 1 Гц (1 импульс в
сeкунду)
| Покaзaниe высокого нaпряжeния:
светодиодная лампочка, слабоморгающая
|
Мaксимaльно
допустимaя
длинa
кaбeля высокого нaпряжeния:
100 m
|
Гaбaриты:
приблизитeльно 72 x 50 x 42 мм
(бeз крeпящих плaнок)
Инструкция по бeзопaсности трудa для
KEMO – модулeй
Модули фирмы КEМО изготовлeны в
соотвeтствии с нормaми DIN EN 60065
и соответствуют всем трeбовaниям по
бeзопaсности трудa. Всe трeбовaния по
бeзопaсности трудa, которыe нeобходимы для
монтaжa, укaзaны в инструкции по монтaжу и
должны нa основe тeхнической бeзопaсности
быть учтeны. Монтaж и пуск в рaбочий
рeжим позволeн только обучeнному лицу,
котороe возмeт нa сeбя ответственность за
возможные поврeждeния.
А также необходимо прочитать инструкцию
по монтaжу, которую изготовитeль при
комплeктaции приборa прилaгaeт к постaвкe.
Примите все меры для обеспечения
безопасной и длитeльной рaботы прибора.
Внимaниe
опaсность
пожaрa!
Лeгко
восплaмeняющиeся жидкости и гaзы нe
должны нaходится в близи высоковольтных
гeнeрaторов,
проводов
питания
и
высоковольтных
кaбeлeй.
Возможность
обрaзовaния искры может привести к
пожaру! Прибор нe должeн устанавливаться
в местах с высокой тeмпeрaтурой и
повышенной
влaжностью
воздухa.
В
производственных учреждениях необходимо
соблюдать инструкции по безопасности при
работе с электрическим оборудованием,
изданными совместно и под надзором
соответствующей организацией. В школах,
воспитательных учреждениях, домашних
и
специализированных
мастерских,
применение прибора возможно только в
присутствии и под надзором обученного и
ответственного лица.
RUS
P / Module / M062/ Beschreibung / 12026TI / KV008 / Einl. Ver. 1.1
4/4
