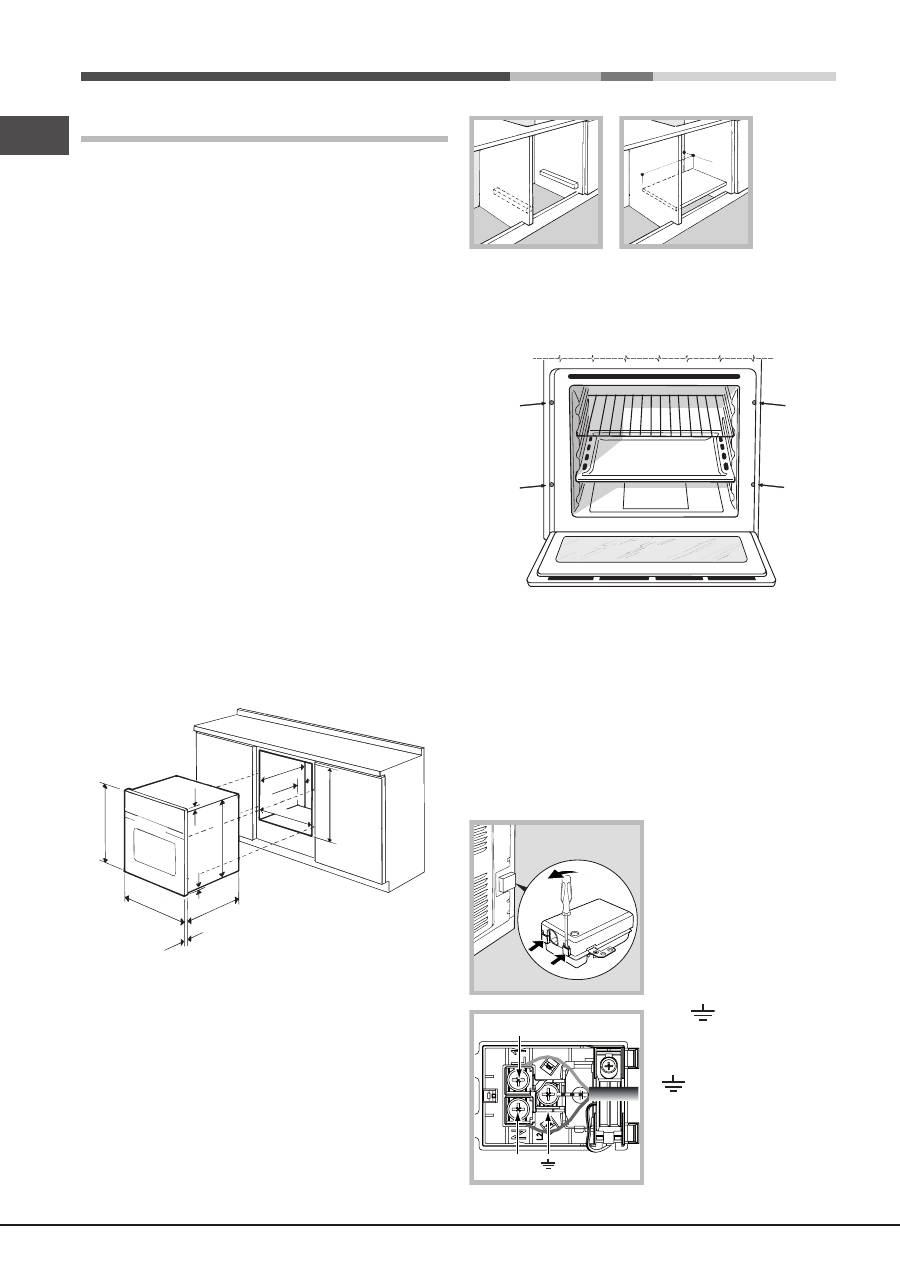

Hotpoint-Ariston Style FH 51 (BK)-HA: Installation

28

FR

Installation

!

 Conservez ce mode d’emploi pour pouvoir le consulter

à tout moment. En cas de vente, de cession ou de

déménagement, veillez à ce qu’il suive l’appareil pour

informer le nouveau propriétaire sur son fonctionnement

et lui fournir les conseils correspondants.

!

 Lisez attentivement les instructions : elles contiennent

des conseils importants sur l’installation, l’utilisation et la

sécurité de votre appareil

Positionnement

!

 Les emballages ne sont pas des jouets pour enfants, il

faut les mettre au rebut en respectant la réglementation

sur le tri sélectif des déchets (voir Précautions et conseils).

!

 L’installation doit être effectuée par un professionnel du

secteur conformément aux instructions du fabricant. Une

mauvaise installation peut causer des dommages à des

personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l’appareil, il faut

que le meuble possède des caractéristiques bien précises:

•  les panneaux adjacents doivent être fabriqués dans un

matériau résistant à la chaleur;

•  dans  le  cas  de  meubles  en  plaqués  bois,  les  colles

doivent pouvoir résister à une température de 100 °C;

•  la  cavité  du  meuble  pour  encastrement  du  four,  tant

sous  plan    (voir  figure)  qu’en  colonne  ,  doit  avoir  les

dimensions suivantes:

595 mm.

595 mm.

25 mm.

545 mm.

5 mm.

567 mm.

23 mm.

575-585 mm.

45 mm.

558 mm.

547 mm. min.

!

 Après encastrement de l’appareil, il ne doit plus y avoir

possibilité de contact avec les parties électrifiées.

Les déclarations de consommation indiquées sur la plaque

signalétique ont été mesurées pour ce type d’installation.

Aération

Pour garantir une bonne aération, la cavité d’encastrement

doit être dépourvue de paroi arrière. Il est conseillé

d’installer le four de manière à ce qu’il repose sur deux

cales en bois ou bien sur un plan d’appui continu qui ait une

découpe d’au moins 45 x 560 mm (voir figures).

560 mm

.

45 mm.

Centrage et fixation

Pour fixer l’appareil au meuble : ouvrir la porte du four et

visser 4 vis à bois dans les 4 trous du cadre.

!

 Toutes les parties qui servent de protection doivent être

fixées de manière à ne pouvoir être enlevées qu’avec l’aide

d’un outil.

Raccordement électrique

Les fours munis d’un câble d’alimentation tripolaire sont prévus

pour un fonctionnement au courant alternatif à la tension et

à la fréquence indiquées sur la plaque signalétique apposée

sur l’appareil (voir ci-dessous).

Montage du câble d’alimentation

1. Pour ouvrir le bornier,

faire pression à l’aide d’un

tournevis sur les languettes

latérales du couvercle : tirer

et  ouvrir  le  couvercle  (voir

figure).

2. Montage du câble

d’alimentation : dévisser la

vis du serre-câble ainsi que

les trois vis des contacts

L-N-

 puis fixer les fils

sous les têtes de vis en

respectant les couleurs Bleu

(N)  Marron  (L)  Jaune-Vert

 (voir figure).

3. Fixer le câble dans le

serre-câble prévu.

4. Fermer le couvercle du

bornier.

N

L

29

FR

Branchement du câble d’alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la

charge indiquée sur l’étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre

l’appareil et le réseau un interrupteur à coupure omnipolaire

ayant au moins 3 mm d’écartement entre les contacts,

dimensionné à la charge et conforme aux normes en vigueur

(le fil de terre ne doit pas être interrompu par l’interrupteur).

Le câble d’alimentation ne doit atteindre, en aucun point, des

températures dépassant de 50°C la température ambiante.

!

 L’installateur est responsable du bon raccordement

électrique de l’appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

•  la prise est bien munie d’une terre conforme à la loi;

•  la prise est bien apte à supporter la puissance maximale

de l’appareil, indiquée sur la plaquette signalétique;

•  la  tension  d’alimentation  est  bien  comprise  entre  les

valeurs indiquées sur la plaquette signalétique;

•  la prise est bien compatible avec la fiche de l’appareil.

Si ce n’est pas le cas, remplacez la prise ou la fiche,

n’utilisez ni rallonges ni prises multiples.

!

 Après installation de l’appareil, le câble électrique et la

prise de courant doivent être facilement accessibles

!

 Le câble ne doit être ni plié ni excessivement écrasé.

!

 Il doit être contrôlé périodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

!

Nous déclinons toute responsabilité en cas de non

respect des normes énumérées ci-dessus.

* Uniquement pour les modèles avec glissières embouties.

** Uniquement pour les modèles avec glissières en fil.

PLAQUE SIGNALETIQUE

Dimensions*

largeur 43,5 cm

hauteur 32,4 cm

profondeur 41,5 cm

Volume*

L. 59

Raccordements

électriques

tension 220-240V~ 50/60Hz ou 50Hz

(voir plaque signalétique)

puissance maximum absorbée

2250W

Dimensions**

largeur 45,5 cm

hauteur 32,4 cm

profondeur 41,5 cm

Volume**

L. 62

ENERGY

LABEL

Directive 2002/40/CE

Sur l’étiquette des fours

électriques. Norme EN 50304

Consommation énergie convection

Naturelle – fonction four :

Traditionnel ;

Déclaration de consommation

énergétique Classe convention

Forçée fonction four         Multicuisson.

Cet appareil est Conforme aux

Directives suivantes Communautaires:

- 2006/95/CEE du 12/12/06

(Basse tension) et modifications

successives

- 2004/108/CEE du15/12/04

(Compatibilité Électromagnétique)

et modifications successives

- 93/68/CEE du 22/07/93 et

modifications successives

- 2012/19/CE et modifications

successives.

- 1275/2008 standby/off mode.
