Hotpoint-Ariston FHS G IX /HA S: Орнату

61

KZ

Орнату

!

 Жаңа құрылғымен жұмысты бастамастан бұрын осы

пайдалану нұсқаулығын мұқият оқып шығыңыз. Мұнда

құрылғыны  қауіпсіз  қолдану,  орнату  және  оны  күту

туралы маңызды ақпараттар қамтылған.

!

  Келешекте  анықтама  ретінде  қарау  үшін  пайдалану

нұсқаулығын  сақтап  қойыңыз.  Оны  құрылғының  кез

келген жаңа иесіне беріңіз.

Орналастыру

!

  Орау  материалдарын  балалардың  қолы  жетпейтін

жерде сақтаңыз. Тыныс тарылу немесе тұншығып қалу

қаупін туғызуы мүмкін. (

Сақтандырулар мен кеңестер

бөлімін қараңыз

).

!

 Құрылғыны нұсқауларға сәйкес арнайы біліктілігі бар

маман  орнатуға  тиіс.  Құрылғы  дұрыс  орнатылмаған

жағдайда, адамдар мен жануарлар өміріне қауіп төндіруі

немесе мүлікті зақымдауы мүмкін.

!

 Бұл құрылғыны, ағымдағы ұлттық заңнамаларға сәйкес,

ауасы үздіксіз алмасып тұратын бөлмелерде ғана орнату

және пайдалану керек. Төмендегі шарттарды орындау

қажет:

•  Бөлме кез келген түтіндерді айдап шығарып жіберетін

ауаны тартып алу жүйесімен жабдықталуы тиіс. Ол

құрылғы қосылған кезде автоматты түрде қосылатын

электр желдеткіштен немесе қалқадан тұруы мүмкін.

Мұрша құбырында немесе айыр түтіндікте.

(тек тағам дайындау құрылғылары үшін)

Тікелей

далаға

•  Жану  процесі  қалыпты  түрде  өтуі  үшін  ауа  керек

болғандықтан бөлмеде тиісті ауа айналымы болуы

керек.  Ауаның  ағымы  орнатылған  қуаттың  әр  кВт

бірлігіне 2 м

3

/сағ мәнінен аз болмауы тиіс.

Ауа  айналымы  жүйесіне,  ішкі

диаметрі  кем  дегенде  100  см

2

болатын  түтік  арқылы  ауаны

тікелей даладан алуына болады;

тесігі кез келген бөгетпен бітеліп

қалуға бейім болмауы тиіс.

Сондай-ақ, жүйе жануға қажетті

ауаны жанама жолмен қамтамасыз

ете  алады,  яғни  жоғарыда

сипатталған  ауа  айналымы

түтіктерімен  жабдықталған

ж а п с а рл а с   б ө л м ел е рд е н .

Дегенмен,  бұл  бөлмелер  ортақ

бөлме, жататын бөлме немесе өрт

қаупі бар бөлмелер болмауы тиіс.

A

Жануға арналған

ауаның желдету

тесіктерінің мысалдары.

Терезе мен еден арасындағы

желдету саңылауын кеңейту.

Жапсарлас

бөлме

Желдетілетін

бөлме

•  Сығылған  газ  ауадан  ауыр  болғандықтан  еденге

түседі.  Сондықтан,  сығылған  газ  баллондары

тұратын  бөлмелер  газдың  шығуы  жағдайында,

ол  бөлмеден  шығып  кетуі  үшін  вентиляциялық

тесіктермен жабдықталуы тиіс. Сол себепті, сығылған

газ  баллондары,  жартылай  немесе  толық  болса

да,  жер  деңгейінен  төмен  бөлмелерде  не  сақтау

аумақтарында  (төле  және  т.б.)  орнатылмауы

немесе сақталмауы тиіс. Тек пайдаланылуда болған

баллонды,  оны  50°C-тан  жоғары  температураға

дейін ысытып жіберуі мүмкін сыртқы қайнар көздері

(пештер,  каминдер  және  т.б.)  шығаратын  қызудан

аулақ орналастырып, сақтаған абзал.

Құрылғыны орнату

Құрылғының  дұрыс  жұмыс  жасайтынын  тексеру  үшін

қолайлы шкафты қолданыңыз.

•  Пешке  жақын  қабырғалар  ыстыққа  төзімді

материалдан жасалған болуы қажет.

•  Сыртқы  қабығы  бар  шкафтарды  жинағанда  100°C

температураға төзетін желімдер қолданылуы қажет.

•  пешті  ас  үй  үстелінің  астына  (

сызбаны  қараңыз

)

немесе ас үй жиһазының ішіне орнату үшін шкафтың

өлшемдері төмендегідей болуы қажет:

595 mm.

595 mm.

25 mm.

545 mm.

5 mm.

567 mm.

23 mm.

575-585 mm.

45 mm.

558 mm.

547 mm. min.

!

  Құрылғы  орнатылған  кезде  кез  келген  электрлі

заттардан алыс болуы қажет.

Негізгі  деректер  кестесінде  берілген  пайдалану

ортасының  көрсеткіштері  осы  орнату  түрі  үшін

есептелген.

Желдету

Лайықты  желдетудің  орнатылғанын  тексеру  үшін

шкафтың артқы қабырғасын алып тастау қажет. Пешті екі

ағаш тақтайға немесе кемінде 45 x 560 мм ашық тұрған

тегіс жерде орналастыру ұсынылады (

сызбаны қараңыз

).

560 mm

.

45 mm.

62

KZ

Ортаға қою және бекіту

Пештің  есігін  ашып,  4  бұрандалы  бекіткішті  сыртқы

жақтаудың 4 тесігіне кіргізіп, құрылғыны шкафқа бекітіңіз.

!

 Құрылғының қауіпсіз жұмыс істеуін қамтамасыз ететін

барлық бөліктері арнайы құралдардың көмегімен ғана

алынуы тиіс.

Электр қосылымдары

Үш ұялы электр кабелі бар пеш айнымалы ток кернеуімен

және құрылғыда орналасқан негізгі деректер кестесінде

көрсетілген  жиілікпен  жұмыс  істеу  үшін  жасақталған

(төменге қараңыз).

Электр кабелін орнату

1 .   Қ а қ п а қ т ы ң   б ү й і р

қ ұ л а қ ш а л а р ы н а

б ұ р а у ы ш т ы   т ы ғ ы п ,

дәнекер  қалқаншаны

ашыңыз.  Бұрауышты

төмен  басқанда  қақпақты

ашатындай  тұтқа  түрінде

пайдаланыңыз  (сызбаны

қараңыз).

2 .

Б ұ р а н д а н ы

б е к і т у г е   а р н а л ғ а н

қысқыш  пен  үш  желілі

L - N -

  б а й л а н ы с

б ұ р а н д а с ы н   б о с а т у

арқылы  электр  кабелін

орнатыңыз.  Кабельді

сәйк ес  өткізгіштерге

жалғаңыз:  көк  сымды  (N)

деп белгіленген өткізгішке,

қоңыр  сымды  (L)  деп

белгіленген  өткізгішке,

ал  сары/жасыл  сымды

  (сызбаны  қараңыз)  деп

белгіленген өткізгішке жалғаңыз.

3. Қыспа бұранданы нығайтып, кабельді орнына бекітіңіз.

4. Дәнекер қалқаншаның қақпағын жабыңыз.

Электр кабелін желіге қосу

Деректер  кестесінде  көрсетілген  жүктемеге  сәйкес

стандартты айырғышты орнатыңыз (бүйірін қараңыз).

Құрылғы,  құрылғы  мен  желі  арасында  орнатылған  3

мм  ашық  кішкене  байланысы  бар  және  анықталған

жүктемеге лайықты және ағымдағы ток реттеуіне сәйкес

болып келетін (жерге қосылған сым автоматты айырып-

қосқыштан ажыратылмауы тиіс) жан-жақты автоматты

айырып-қосқышты  пайдалану  арқылы  тікелей  электр

N

L

желісіне қосылуы қажет. Электр кабелін температурасы

50°C-тан  жоғары  болатын  жерден  өтпейтіндей  етіп

орналастыру қажет.

!

 Орнатушы дұрыс ток байланысын орнатқанына және

оның қауіпсіздік ережелеріне сәйкес екендігіне сенімді

болуы қажет.

Құрылғыны  тоққа  қоспастан  бұрын  төмендегілерді

тексеріңіз:

•  Құрылғы жерге қосылған және айырғыш заңға сәйкес

болып табылады.

•  Розетка  негізгі  деректер  кестесінде  көрсетілген

құрылғының ең жоғарғы күшіне төзімді (астын қараңыз).

•  Кернеу деректер кестесінде көрсетілген мән аралығы

аумағында болады (астын қараңыз).

•  Розетка  құрылғының  айырғышына  сәйкес  келеді.

Розетка  айырғышына  сәйкес  болмаса,  өкілетті

маманнан  оны  ауыстырып  беруді  өтініңіз.  Бірнеше

розеткалар мен ұзартқыш сымдарын пайдаланбаңыз.

!

  Құрылғы  орнатылғаннан  кейін  электр  кабелі  мен

розетка жақын жерде болуы қажет.

!

 Кабель иілмеуі немесе қысылмауы қажет.

!

 Кабель жиі тексеріліп, тек өкілетті маманның көмегімен

ғана алмастырылуы тиіс (Көмек бөлімін қараңыз).

!

 Қауіпсіздік шаралары сақталмаған жағдайда өндіруші

жауапкершілікті өз мойнына алудан бас тартады.

Газды жалғау

Құрылғыны газ жеткізу жүйесіне немесе газ баллонына

ағымдағы  ұлттық  заңнамаларға  сәйкес  жалғау  қажет.

Жалғауды  іске  асырмас  бұрын,  пеш  пайдаланғыңыз

келетін  газ  жеткізу  жүйесімен  сыйысымды  екеніне

көз  жеткізіңіз.  Сыйысымды  болмаса,  “Газ  түрлеріне

сәйкестендіру” параграфындағы нұсқауларды орындаңыз.

Баллоннан сұйық газды пайдаланғанда, ағымдағы ұлттық

заңнамаларға сәйкес келетін қысым реттегішін орнатыңыз.

!

 Газ жеткізу жүйесіндегі қысым 1-кестеде (Оттық пен

форсункалардың  сипаттары)  көрсетілген  мәндерге

сәйкес  келетінін  тексеріңіз,  өйткені  бұл  қуатты  тиімді

түрде жұмсап, құрылғыңыздың қауіпсіз әрі ұзақ жұмыс

істеуін қамтамасыз етеді.

!

 Ендірлген газ пешінің үстіне газ конфоркасын орнату

керек болса, екеуін жалғауға немесе бір ағыту кранын

қолдануға қатаң түрде тыйым салынады. Екі құрылғы

бөлек-бөлек  жалғануы  тиіс,  және  екеуін  бір-бірінен

толығымен  тәуелсіз  қылу  үшін  әрбірінің  жеке  ағыту

краны болуы тиіс (

суреттерді қараңыз

).

NO

OK

63

KZ

Қатты түтік арқылы жалғау (мыс немесе болат)

!

 Газ жеткізу жүйесіне жалғауды кез келген құрылғыға

еш жүк түспейтін түрде іске асыру керек.

Құрылғының  жабдықтары  жинағында  реттелмелі

L-пішініндегі түтік фитингі бар және оның газдың шығып

кетуінің  алдын  алатын  тығыны  бар.  Түтік  фитингін

әр  бұраған  кезде  тығынды  орнына  қою  керек  (тығын

құрылғымен бірге беріледі). Газ жеткізу жүйесінің түтік

фитингі  –  1/2  оймасы  сыртта  орналасқан  цилиндр

түріндегі жалғау.

Майысқақ буынсыз тот баспайтын болаттан

жасалған түтікті оймасы бар жалғауға қосу

Газ жеткізу жүйесінің түтік фитингі – 1/2 оймасы сыртта

орналасқан цилиндр түріндегі жалғау.

Бұл  түтіктер  толығымен  созылғанда  2000  мм-ден

аспайтындай орнатылуы тиіс. Жалғау іске асырылғаннан

кейін  майысқақ  металдан  жасалған  түтік  ешбір

қозғалатын  бөлшектерге  тиіп  тұрмағанына  және  оны

ешнәрсе қысып тұрмағанына көз жеткізіңіз.

!

  Тек  ағымдағы  ұлттық  заңнамаларға  сәйкес  келетін

түтіктер мен тығындарды ғана пайдаланыңыз.

Жалғаудың мықтылығын тексеру

!

  Орнату  аяқталғаннан  кейін,  сабынды  сумен  түтік

фитингтерінде тесіктердің бар не жоқ екенін тексеріңіз.

Ешқашанда алауды қолданушы болмаңыз.

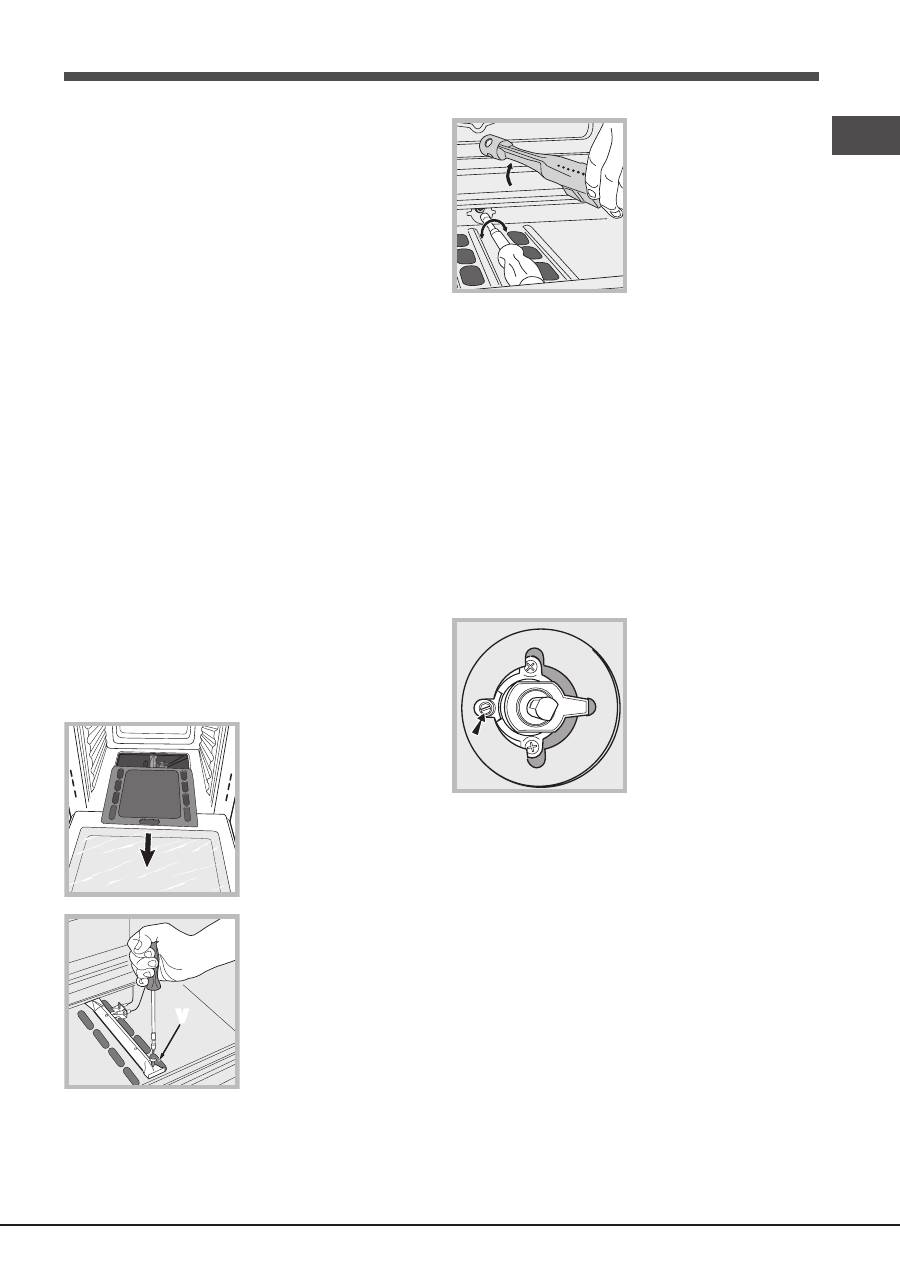

Газ түрлеріне сәйкестендіру

Пешті  ол  арналып  өндірілген  газ  түрінен  (белгіде

көрсетілген)  басқа  газ  түріне  сәйкестендіру  үшін

төмендегі оңай қадамдарды орындаңыз:

•  Пештің оттығының форсункасын ауыстыру

1. Пештің есігін толық ашыңыз.

2.  Пештің  төменгі  жағын

сырғытып шығарып алыңыз.

V

3 .   О т т ы қ т ы ң   б е к і т у

бұрандаларын босатыңыз.

4. “

V

”  бұрандасын,  содан

кейін пештің оттығын алып

тастаңыз.

5.  Пештің  оттығының

ф о р с у н к а с ы н   а р н а й ы

форсункаларға  арналған

гайка кілтімен немесе одан

гөрі  7  мм  гайка  кілтімен

босатып  шығарып  алыңыз

да,  оны  басқа  газ  түріне

икемделген  форсункамен

алмастырыңыз

(1-кестені

қараңыз)

.

6. Барлық бөлшектерді жоғарыда берілген қадамдармен

кері бағытта қайтадан орындарына қойыңыз.

!

Тұтандырғыштың  сымдарымен  және  терможұп

түтіктерімен жұмыс істегенде абай болыңыз.

•  Пеш оттығы үшін бастапқы ауаны басқару. Оттық бастапқы

ауаға кез келген реттеу қажет етпейтін түрде жасақталған.

•  Пеш оттығын ең аз мәнге орнату.

1. Алдымен тұтқаны “Max” қалпына шамамен 10 минутқа

бұрап  қойыңыз  да,  содан  кейін  «Min»  қалпына

орнатыңыз.

2. Тұтқаны алып тастаңыз.

3. Басқару тақтасына бекітілген дискті алып тастаңыз.

4. Алау кіші бірақ қалыпты болғанша термостат болтының

сыртында  орналасқан  бұранданы  реттеңіз  (алауды

пештің түбіндегі тесіктер арқылы көруге болады).

5.  Т ұ т қ а н ы   “ M a x ”

қалпынан  “Min”  қалпына

жылдам бұрағанда немесе

пештің есігін жылдам ашып

жапқан  кезде  оттық  өшіп

қ а л м а й т ы н ы н а   к ө з

жеткізіңіз.

!

  Құрылғы  сұйық  газға  жалғанған  болса,  реттеу

бұрандасы мүмкін болғанша мықты бекітілуі керек.

!

  Бұл  рәсім  аяқталғаннан  кейін,  ескі  қуаттылық

жапсырмасын енді пайдаланылатын газ түрін көрсететін

жапсырмамен алмастырыңыз. Бұл жапсырманы біздің кез

келген Қызмет көрсету орталығымыздан алуға болады.

!

 Егер газдың қысымы ұсынылған қысымнан өзге болса,

ағымдағы  ұлттық  заңнамаларға  сәйкес  кіріс  түтігіне

қолайлы қысым реттегіші орнатылуы керек.
