Konig Electronic Digital 2.4 GHz wireless camera system with 7" monitor: MAGYAR

MAGYAR

Használati útmutató:

1. Helyezzen SD-kártyát a monitor SD kártyarekeszébe. Alternatív megoldásként kössön

külső merevlemezt a monitor USB csatlakozójához.

2. Kapcsolja be a monitort be-/kikapcsoló gombja 2 másodperces megnyomásával.

Világítani kezd a bekapcsolásjelző, és megjelenik a kép.

3. A rendszerbeállításokba lépéshez a menü gombbal nyissa meg a főmenüt. Megjelenik az

alábbi képernyő. A navigáló, OK és menü gombokkal navigálhat benne.

System (Rendszer)

1. Az OK gombbal lépjen a rendszerbeállítóba. A rendszer a következő lehetőségeket

kínálja:

Date / Time Itt állíthatja be a dátumot és a pontos időt.

Language Itt választhatja ki a nyelvet.

Record Mode Kiválaszthatja, hogy a tároló megtelésekor leálljon a felvétel

vagy felülírja az első felvételt.

Format SD/USB Megformázza a tároló adathordozót.

Storage for Recording Itt választhatja ki a tároló adathordozót.

Display Items Itt állítható be, hogy mi jelenjen meg a képernyőn: SSI, idő, az

SD/USB állapota, a kamera képe és a rögzített R videó.

96

MAGYAR

TV System Itt választhatja ki a TV normát (Európában PAL).

System Information A rendszeradatokat jeleníti meg.

Scan Mode Period A kamerakép megjelenítési időközét állítja.

Mute Némítja/visszakapcsolja a monitor hangszóróját.

Load Default Visszaállítja a gyárilag alapértelmezett beállításokat.

Record Date/Time Felveszi a rögzített videóra a felvétel időpontját és dátumát.

Brightness A kép fényerejét állítja.

Volum e A hangerőt állítja.

2. Válassza ki a dátumot/pontos időt a navigáló gombbal, majd az OK gombbal lépjen a

dátum/pontos idő beállításába.

• A bal-jobb nyíl gombbal választhat.

• A fel-le nyíl gombbal állíthat.

• Nyomja meg az OK gombot a megerősítéshez.

• Lépjen ki a MENU gombbal.

3. Válassza ki a nyelvet a navigáló gombbal, majd az OK gombbal lépjen a nyelv

beállításába.

• A fel-le nyíl gombbal választhatja ki a nyelvet.

• Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

4. Válassza ki a felvételi módot a navigáló gombbal, majd az OK gombbal lépjen felvételi

mód beállításába.

• A fel-le nyíl gombbal válassza ki a „Normal” vagy „Overwrite” lehetőséget.

• Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

Megjegyzések:

Normál: Ha megtelt az SD-kártya vagy a hordozható merevlemez, a rendszer automatikusan

leállítja a felvételkészítést.

Felülírás: Ha megtelt az SD-kártya vagy a hordozható merevlemez, a rendszer automatikusan

letörli az első videót és kellő tárhelyet alakít ki a legújabb felvételhez.

5. Válassza ki az SD/USB formázását a navigáló gombbal, majd az OK gombbal lépjen az SD/

USB formázás beállításába.

• A fel-le nyíl gombbal válassza ki a „Cancel”, „SD Card” vagy „USB Device” lehetőséget.

- Cancel: visszaléptet a formázásból.

- SD Card: megformázza az SD kártyát.

- USB Device: megformázza a külső merevlemezt (ha csatlakoztatva van)

• Nyomja meg az OK gombot a formázás elindításához.

• A formázás végén a rendszer „Format Successfully” üzenettel jelzi, hogy sikerült neki.

• Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

6. Válassza ki a tároló adathordozót a navigáló gombbal, majd az OK gombbal lépjen a

tároló adathordozó beállításába.

• A fel-le nyíl gombbal válassza ki az „SD Card” vagy „USB Device” lehetőséget.

• Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

7. Válassza ki a megjelenítendő elemeket a navigáló gombbal, majd az OK gombbal lépjen a

megjelenítendő elemek beállításába.

97

MAGYAR

• A fel-le nyíl gombbal válasszon.

• Nyomja meg az OK gombot a megjelenítendő elemek megerősítéséhez.

- RSSI: Jelerősség ikon.

- SD USB állapot: Csatlakoztatva van-e SD-kártya vagy hordozható meghajtó.

- Kamera: Kameranév ikonok.

• A beállítás végeztével nyomja meg az OK gombot a megerősítéshez és kilépéshez.

8. Válassza ki a TV normát a navigáló gombbal, majd az OK gombbal lépjen a TV norma

beállításába.

• A fel-le nyíl gombbal válassza az NTSC vagy PAL lehetőséget (Európában PAL van).

• Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

9. Válassza ki a rendszeradatokat a navigáló gombbal, majd az OK gombbal lépjen a

rendszeradatok beállításába.

• Az OK jelenítse meg a rendszer adatait.

• Lépjen ki a MENU gombbal.

10. Válassza ki a rendszerfrissítést a navigáló gombbal, majd az OK gombbal lépjen a

rendszerfrissítés beállításába.

• A fel-le nyíl gombbal válasszon.

• Nyomja meg az OK gombot.

• Erősítse meg a video felvétel/stop gombbal.

11. Válassza ki a Scan Mode megjelenítési időközét a navigáló gombbal, majd az OK gombbal

lépjen az időköz beállításába.

• A fel-le nyíl gombbal válassza ki a csatlakoztatott kamerák lekérdezési és megjelenítési

időközét.

• Nyomja meg ismét az OK gombot a megerősítéshez és kilépéshez.

12. Válassza ki a némítást a navigáló gombbal, majd az OK gombbal lépjen a némítás

beállításába.

• A fel-le nyíl gombbal válassza ki az „On” (Be) vagy „O” (Ki) lehetőséget.

• Nyomja meg ismét az OK gombot a megerősítéshez és kilépéshez.

13. Válassza ki az alapértelmezések betöltését a navigáló gombbal, majd az OK gombbal

lépjen az alapértelmezések beállításába.

• A fel-le nyíl gombbal válassza ki a „Cancel” vagy „OK” lehetőséget.

- Cancel: Visszaléptet az alapértelmezések beállításából.

- OK: Visszaállítja a gyári értékeket.

• Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

14. Válassza ki a fényerőt a navigáló gombbal, majd az OK gombbal lépjen a fényerő

beállításába.

• A bal-jobb nyíl gombbal állítsa be a fényerőt.

• Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

15. Válassza ki a hangerőt a navigáló gombbal, majd az OK gombbal lépjen a hangerő

beállításába.

• A bal-jobb nyíl gombbal állítsa be a hangerőt.

• Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

Megjegyzés: A hangerő az élő kép gyelése közben is állítható a fel-le nyíl gombbal.

16. A MENU gombbal lépjen vissza a főmenübe.

98

MAGYAR

Felvétel

A főmenüben a jobb nyíl gombbal válassza ki a felvételi beállításokat és nyissa meg az OK

gombbal.

Időzített felvétel:

A „Timer Recording” menüben adja meg a felvétel kezdési (start) és leállítási (stop) időpontját.

A készülék a start/stop beállítás szerint automatikusan felvételt készít.

1. Válassza ki az időzített felvételkészítést a navigáló gombbal, majd az OK gombbal lépjen

az új felvételi időzítés beállításába.

• Az OK gombbal lépjen az időzített felvételkészítés menüjébe.

• A fel-le nyíl gombbal válasszon.

• A bal-jobb nyíl gombbal állítsa be az időértékeket.

• Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

2. A beállítást követően a készülék automatikusan felvételt készít a beállított start/stop idők

szerint.

3. Az időzített felvételkészítés menet közben leállítható a készülék video felvétel/stop

gombjával.

Kézi felvételkészítés:

1. A kamerák képének gyelése közben a bal-jobb nyíl gombbal válassza ki a kamerát,

amely képét rögzíteni kívánja.

2. Nyomja meg a készülék video felvétel/stop gombját. A képernyőn a felvétel ikon

megjelenése jelzi, hogy elindult a felvétel.

3. A rögzítés a video felvétel/stop gomb ismételt megnyomásával állítható le.

PIR felvételkészítés:

PIR felvételkészítés: A készülék beállítható úgy, hogy elindítsa a képrögzítést, ha emberi

mozgást érzékel.

1. Válassza ki a PIR felvételkészítést a navigáló gombbal, majd az OK gombbal lépjen a PIR

felvételkészítés beállításába.

• A fel-le nyíl gombbal válassza ki a kívánt kamerát.

• A bal-jobb nyíl gombbal válassza ki az „On” lehetőséget.

• Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

Megjegyzés: az „O” (Ki) választása kikapcsolja a mozgásérzékelő funkciót. A PIR infra

mozgásérzékelés hatótávolsága 5 m. Ennél nagyobb távolságról nem biztos, hogy érzékeli a

mozgást.

99

MAGYAR

Lejátszás

A főmenüben a jobb nyíl gombbal válassza ki a lejátszási beállításokat és nyissa meg az OK

gombbal.

Megjegyzés: a lejátszás funkció csak akkor működik, ha van behelyezett SD-kártya vagy

csatlakoztatott külső merevlemez.

A lejátszás a kamera képének gyelésekor is elindítható a video lejátszás gombbal.

1. A fel-le nyíl gombbal válassza ki a mappát.

2. Nyomja meg az OK gombot a megerősítéshez és belépéshez.

1. kamera

2. kamera

Még nem

tallózták

4. kamera

Fájlméret

3. A fel-le nyíl gombbal válassza ki a videofájlt.

4. Nyomja meg az OK gombot a lejátszáshoz.

5. A bal-jobb nyíl gombbal léptethet vissza vagy előre.

6. A szüneteltetéshez nyomja meg ismét az OK gombot.

7. A MENU léphet ki a lejátszásból.

Felvétel(ek) törlése

Video lejátszási módban a fel-le nyíl gombbal válassza ki a törölni kívánt felvételt vagy

mappát.

• Törléséhez nyomja meg a monitor le/LCD gombját.

Megjegyzés: mappaként csak üres mappa törölhető.

Kamera

További SAS-TRCAM40/U kamerák hozzáadásakor (legfeljebb 4 lehet a rendszerben) az új

kamerát párosítani kell a monitorral, hogy felismerje a rendszer.

100

MAGYAR

A főmenüben a jobb nyíl gombbal válassza ki a kamerabeállításokat és nyissa meg az OK

gombbal.

Párosítás:

1. Az OK gombbal lépjen a párosító menübe.

2. A fel-le nyíl gombbal válassza ki a kamerát.

3. Kattintson az OK gombra. Megjelenik az alábbi képernyő.

4. 60 másodpercen belül 2 másodpercre nyomja meg a kamera hátoldalán található

párosító gombot.

5. A kamera és a monitor sikeres összepárosítását követően a monitoron megjelenik a

PAIRING OK (Sikerült a párosítás) üzenet.

6. A MENU gombbal lépjen vissza a kamera menübe.

Megjegyzés: ha nem sikerült a párosítás, ellenőrizze, hogy a monitor és a kamera legfeljebb

2méterre van-e egymástól, és ismételje meg a fenti lépéseket.

Aktív:

1. A le nyíl gombbal válassza az Aktív lehetőséget és nyomja meg az OK gombot.

2. A fel-le nyíl gombbal válassza ki a kamerát.

3. A bal-jobb nyíl gombbal válassza ki az „On” (Be) vagy „O” (Ki) lehetőséget.

4. Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

Megjegyzés: csak az összepárosított kamerák állíthatók aktív vagy nem aktív állapotba. Nem

aktív (O) kamera nem nézhető, róla felvétel nem készíthető, stb.

PIP beállítás:

Itt állítható be a kép felbontása és a felvétel minősége.

1. A fel-le nyíl gombbal válassza ki a PIP beállítást és nyomja meg az OK gombot.

2. A fel-le nyíl gombbal válassza ki a kamerát és nyomja meg az OK gombot. Megjelenik a

következő képernyő:

101

MAGYAR

3. A bal-jobb nyíl gombbal válassza ki a „Resolution Size” vagy „Quality” lehetőséget.

4. A fel-le nyíl gombbal válassza ki a „Top”, „High”, „Medium” vagy „Low” lehetőséget.

5. Az OK gombbal állítsa be.

6. A MENU gombbal erősítse meg és lépjen ki.

Megjegyzés: a nagy felbontás VGA, a kicsi CIF.

Riasztás

Ha be van kapcsolva a PIR mozgásérzékelés, a rendszer riaszt mozgás észlelésekor.

1. Válassza a riasztás lehetőséget a főmenüben, és nyomja meg az OK gombot.

2. A képernyőn megjelenik a PIR érzékelés. Nyomja meg az OK gombot.

3. A fel-le nyíl gombbal válassza ki az „On” vagy „O” lehetőséget.

4. Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

Élő nézet:

A nézet típusának kiválasztásához nyomja meg a képernyőnegyedelő gombot.

Időbélyegző

Kép a képben nézet

102

MAGYAR

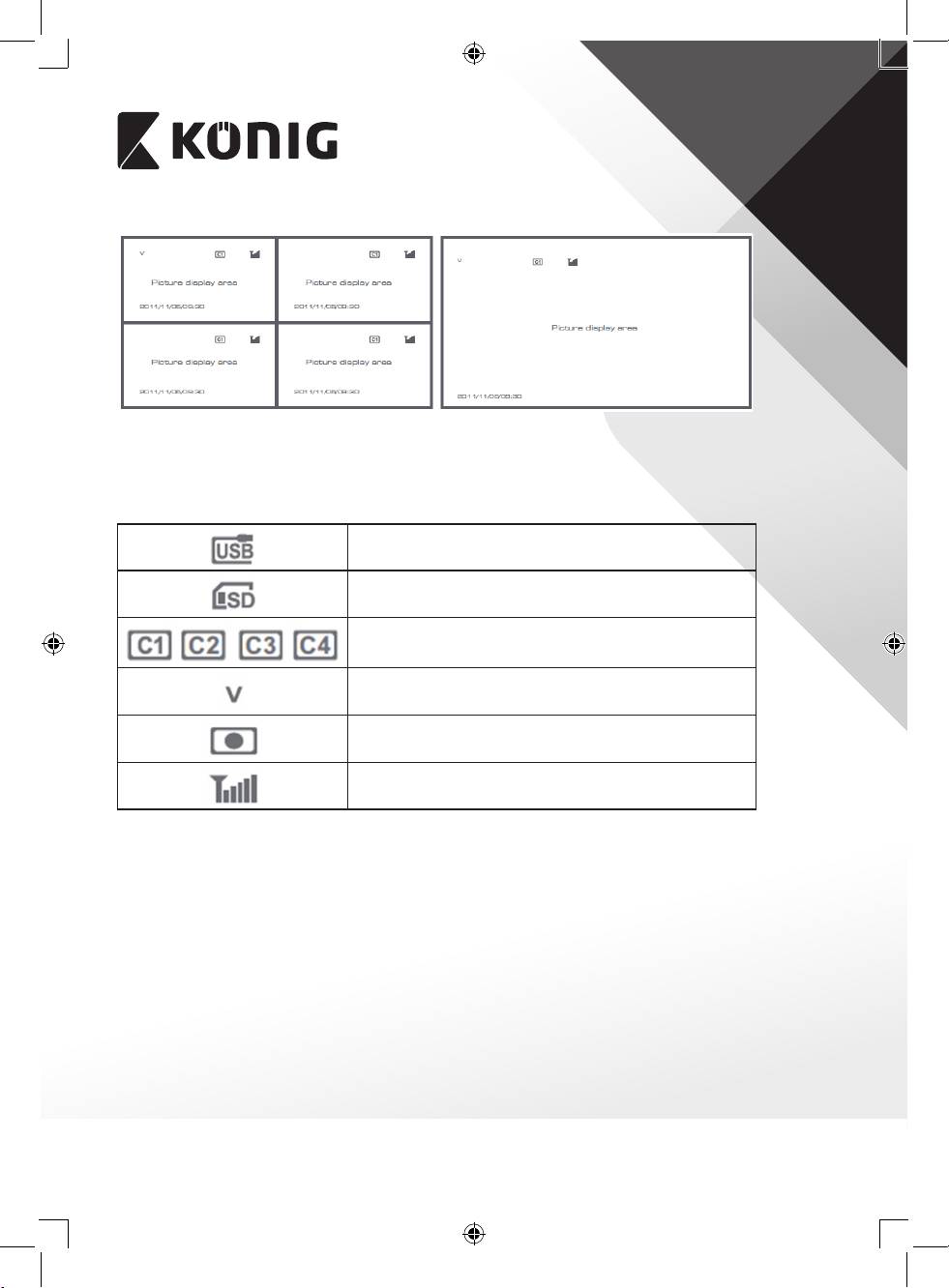

Négyképes nézet Teljes képernyős nézet

Megjegyzés: kamerát a bal-jobb nyíl gombbal választhatja ki.

Ciklikus nézeti módba a „Megjelenítési mód” gombbal válthat. Öt ciklusintervallum (5 s, 10 s,

15 s, 20 s és 30 s) közül választhat a főmenü System > Scan Mode Period pontjában.

Csatlakoztatva van a hordozható USB merevlemez

Be van helyezve az SD-kártya

Kameranév

Aktuális kamera

Felvételi állapot

Jelerősség

103

MAGYAR

Karbantartás:

Száraz kendővel tisztítsa a terméket.

Ne használjon oldószert vagy súrolószereket.

Jótállás:

A termék illetéktelen módosítása érvényteleníti jótállást. Nem vállalunk felelősséget a termék szakszerűtlen használata miatti

károkért.

Jogi nyilatkozat:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak. Minden logó, terméknév és védjegy a megfelelő

tulajdonos védjegye vagy bejegyzett védjegye, azokat ennek tiszteletben tartásával említjük.

Leselejtezés:

• A terméket elkülönítve, a megfelelő gyűjtőhelyeken kell leselejtezni.

Ne dobja ki a készüléket a háztartási hulladék közé.

• További információért lépjen kapcsolatba a forgalmazóval, vagy a hulladékkezelésért felelős helyi hatósággal.

Ez a termék az Európai Unió minden tagállamában érvényes vonatkozó rendelkezések és irányelvek betartásával készült és került

forgalomba. Megfelel az értékesítési országban rá vonatkozó minden előírásnak és rendelkezésnek.

Kérésre hivatalos dokumentációt is rendelkezésre bocsátunk. A dokumentáció a teljesség igénye nélkül a következőket tartalmazza:

Megfelelőségi (és termékazonossági) nyilatkozat, anyagbiztonsági adatlap, a termék vizsgálati jegyzőkönyve.

Támogatással kapcsolatos ügyekben keresse ügyfélszolgálatunkat:

webhely: http://www.nedis.com/en-us/contact/contact-form.htm

e-mail: rendeles@hqnedis.hu

telefon: +31 (0)73-5993965 (munkaidőben)

NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, HOLLANDIA

104
