Introduzione:

Controllate la vostra proprietà con questo nuovo sistema di videosorveglianza wireless

digitale a 2.4GHz. Il monitor LCD da 7" può supportare no a 4 videocamere e possiede un

registratore video digitale incorporato. La videocamera ore un'immagine molto stabile

e nitida con visione notturna e la tecnologia utilizzata accresce ulteriormente la qualità

dell'immagine. Il sistema usa tecnologia wireless digitale ed è dotato con funzionalità di

codica del segnale di frequenza, che riducono l'interferenza causata da altre applicazioni

che utilizzano la banda di frequenza a 2.4 GHz. Questa tecnologia digitale garantisce la

vostra privacy e vi permette di utilizzarla anche a grande distanza. IL MEGLIO CHE RIESCE AD

OFFRIRE LA TECNOLOGIA WIRELESS.

Il monitor e la videocamera sono già abbinati come impostazioni di fabbrica. Quando si

aggiunge una camera addizionale SAS-TRCAM40/U (massimo 4 videocamere) al sistema, vi

preghiamo di fare riferimento alla sezione ABBINAMENTO per aggiungere le videocamere.

• Vi raccomandiamo di leggere questo manuale prima di installare/utilizzare il sistema di

videocamera.

• Tenete questo manuale in un posto sicuro per referenze future.

Contenuto della confezione:

1x camera con staa

1x monitor da 7"

2x antenne

1x Cavo di uscita AV

2x Alimentatori AC/DC

Speciche tecniche:

Videocamera:

Frequenza di trasmissione: Digitale a 2.4-2.4835 GHz

Modulazione: 16QAM, QPSK, BPSK

Portata: All'interno, ±50 m; in spazi aperti ±150 m (a seconda

delle condizioni locali)

Processore d'immagine: 1/4” CMOS

Obiettivo: 2.0 mm

Angolo di visione: 73°

Illuminazione infrarossi (LED): 5 M

Protezione: IP54

Microfono: mono

Temperatura di esercizio: -10°C ~ 50°C

Voltaggio: 5 V DC/400 mA

Dimensioni: 132x64x57 mm (Senza staa)

Peso: 287 g (incluso il cavo)

53

ITALIANO

Monitor LCD:

Frequenza di ricezione: Digitale a 2.4-2.4835 GHz

Canali: 4

Dimensione: 7" TFT/LCD

Risoluzione massima: 800 RGB (H)* 480 (V) pixel

Card SD: no a 32 GB (non inclusa)

Velocità di fotogrammi: 25 fps (max.) 10 fps (4x videocamere)

Velocità di fotogrammi di

registrazioni: 25 fps per canale

Risoluzione video: CIF/VGA

Formato Video: AVI

USB: 2.0

Lingua menu: Inglese, Tedesco, Francese e Olandese

Livello uscita video: 1 Vp-p/75 Ohm

Livello uscita audio: 2Vrms@600ohm mono

Connettore uscita Audio/Video: 2.5 mm jack (2.5 mm cavo a 3 x RCA incluso)

Portata: All'interno, ±50 m; in spazi aperti ±150 m

(a seconda delle condizioni locali)

Temperatura di funzionamento: 0°C a +40°C

Voltaggio: 5 V DC/650 mA

Dimensioni: 214x157x26 mm

Peso: 488 g

Precauzioni per la sicurezza:

• Non aprire la videocamera o il monitor nel caso di malfunzionamento. Questi prodotti

dovrebbero essere aperti solo da tecnici qualicati.

• Non immergere la videocamera in un liquido.

• Non esporre il monitor all'acqua o umidità.

• Non esporre il monitor o la videocamera ad alte temperature (vedi speciche tecniche).

• Non installare il sistema vicino a forti campi magnetici, come delle casse acustiche. Ciò

potrebbe comprometterne la qualità.

54

ITALIANO

Descrizione prodotto:

Videocamera:

1. LED a infrarossi

2. Lenti

3. Sensore infrarossi PIR

4. Microfono

5. Stae

6. Antenna

7. Pulsante abbinamento

8. Ingresso alimentazione

9. Presa antenna

10. Indicatore di collegamento

11. Indicatore alimentazione

Monitor:

1. Cassa

2. Stae

3. Porta USB

4. Slot per card SD

5. uscita AV

6. Porta alimentazione

7. Indicatore di collegamento

8. Indicatore alimentazione

9. Video Registrazione/Stop

10. Pulsante di Visualizzazione a

Quarto

11. Cancella le / interruttore

LCD, TV

12. Menu

13. Antenna

14. 7" TFT/LCD

15. Modalità di visualizzazione

16. Riproduzione Video

17. Accensione/Spegnimento

18. Pulsante OK

19. Pulsante di navigazione

55

ITALIANO

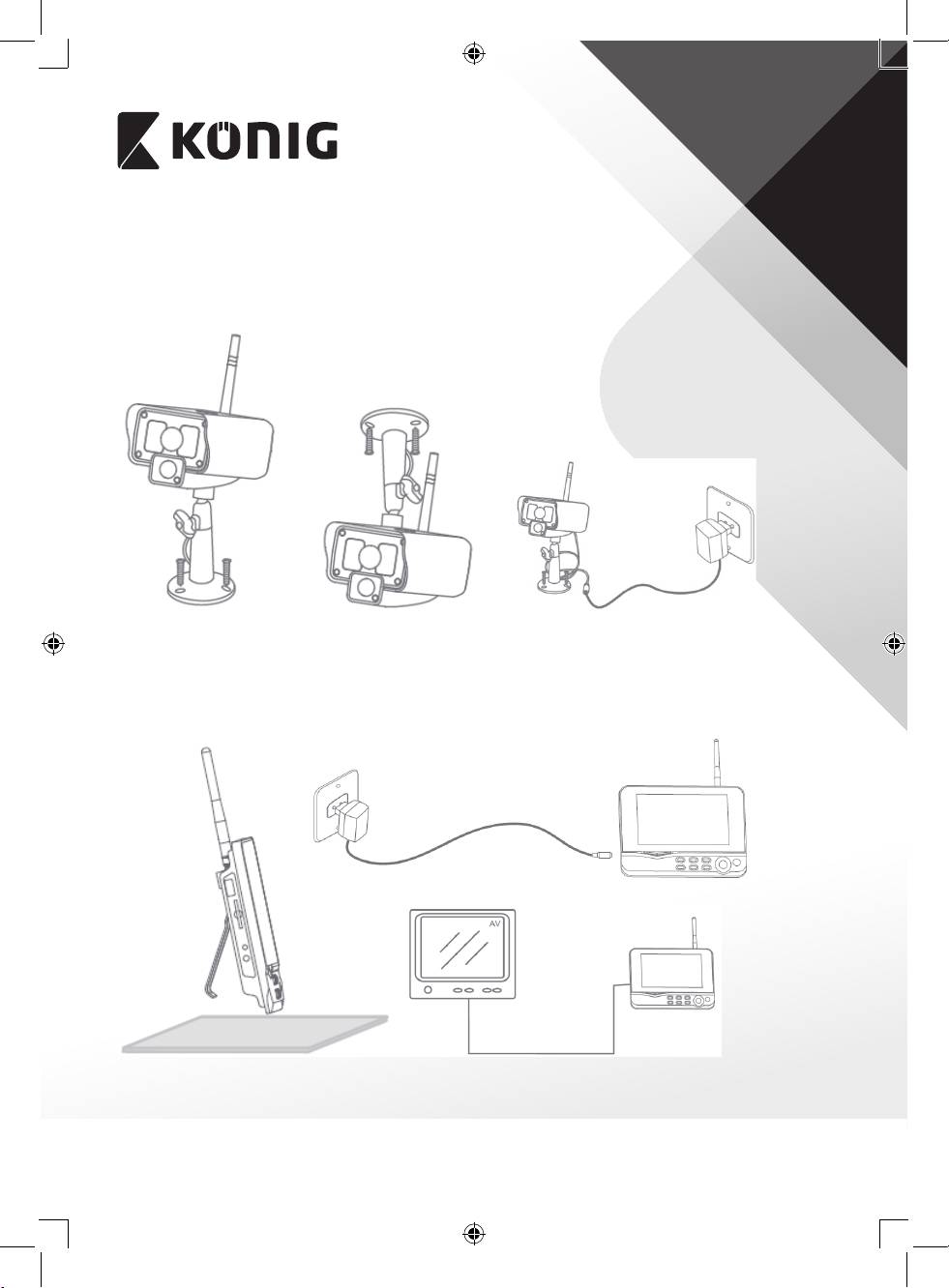

Istruzioni di installazione:

Videocamera:

La videocamera può essere montata in modi diversi. Per il montaggio a sotto utilizzare

il letto sulla cima della telecamera. Dopo aver montato la videocamera connetterla

all'alimentatore AC/DC e connetterlo ad una presa.

Monitor:

Il monitor può essere posizionato su di una supercie piana o montato a parete. Dopo

aver montato il monitor connetterlo all'alimentatore AC/DC e connetterlo ad una presa. La

videocamera si accende automaticamente dopo la connessione all'alimentazione AC/DC.

Opzionale: il monitor può essere connesso ad un altro monitor con l'uscita video del monito

stesso.

Cavo Video

56

ITALIANO

Istruzioni utente:

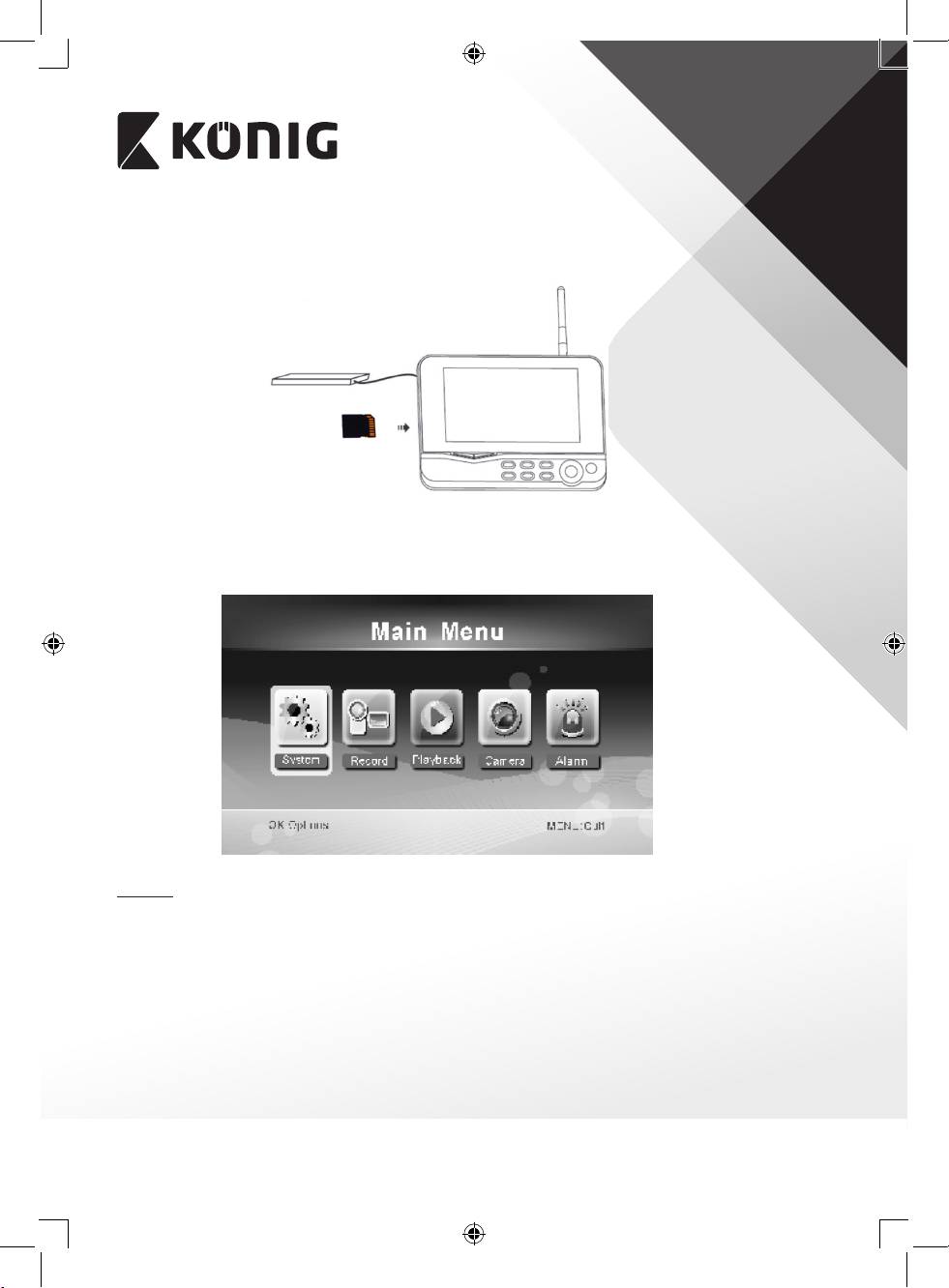

1. Inserire una card SD nello slot SD del monitor. O connettere un disco rigido esterno alla

porta USB del monitor.

2. Premere il pulsante di Accensione/spegnimento per circa 2 secondi per accendere il

monitor. L'indicatore della batteria si accende e l'immagine viene visualizzata.

3. Per le impostazioni di sistema premere il pulsante menu per aprire il menu principale.

Apparirà lo schermo seguente. Utilizzare il pulsanti di navigazione, menu ed OK per

navigare attraverso il menu.

Sistema

1. Premere OK per accedere alle impostazioni di sistema. Il sistema ore le seguenti opzioni:

Data / Ora Impostare la data e l'ora.

Lingua Impostare la lingua.

Modalità di registrazione Impostare per arrestare la registrazione o sovrascrivere il

primo video registrato quando il supporto di archiviazione

è pieno.

Formato SD/USB Impostare per il formato del supporto di archiviazione.

Archiviazione di registrazione Impostare il supporto di archiviazione.

57

ITALIANO

Indicazione

del tempo

Immagine è in visione immagine

Visione ad un quarto Visione a schermo intero

Note: utilizzare il pulsante freccia sinistra e destra per selezionare la videocamera.

Premere il pulsante di modalità di visualizzazione per accedere alla visualizzazione in

modalità ciclica. Sono disponibili cinque intervalli ciclici: 5s, 10s, 15s, 20s, e 30s e possono

essere impostati sotto “System” > Periodo Modalità Scansione nel menu principale.

Disco rigido mobile inserito con successo

Card SD inserita con successo

Nome Videocamera

Videocamera attuale

Stato di registrazione

Intensità segnale

64

ITALIANO

Manutenzione:

Pulire il prodotto solo con un panno asciutto.

Non utilizzare solventi detergenti o abrasivi.

Garanzia:
