Pl

5

Elementy GP-1

Zgodnie z ilustracją po wewnętrznej stronie okładki

poniższej instrukcji.

햲 Dioda LED ............................................................................11

햳 Terminal USB ..................................................................... 18

햴 Uchwyt do paska (pasek dostępny osobno;

użyj paska do telefonu komórkowego bądź

podobnego)

햵 Dodatkowe styki do opcjonalnego przewodu

zdalnego sterowania MC-DC2 .......................................9

햶 Mocowanie ....................................................................9, 10

햷 Złącze dla GP1-CA10 lub GP1-CA90 ........................ 7, 8

햸 Pasek zasilacza GP1-CL1 ................................................ 10

햹 GP1-CA10 przewód do łączenia aparatu

z dziesięcio-pinowym zdalnym stykiem ..................7

햺 GP1-CA90 przewód do łączenia aparatu

z dodatkowymi stykami ...................................................8

Ogólna charakterystyka GP-1

Kiedy GP-1 podłączony jest do aparatu, który

obsługuje GPS, zapisuje informacje na temat miejsca w

zdjęciu (w razie potrzeby, opcjonalny wężyk spustowy

MC-DC2 do zdalnego zwalniania migawki może być

podłączony przez GP-1).

Pl

6

Obsługiwane Aparaty

GP-1 może być używane z następującymi aparatami:

Aparat

Wymagany kabel

D3, D700, D300, D2X, D2XS,

GP1-CA10

D2HS, D200

D90 GP1-CA90

GP1-CA10 przewód dla

GP1-CA90 przewód dla

dziesięcio-pinowych

dodatkowych styków

zdalnych styków

Włączanie oraz Wyłączanie GP-1

GP-1 nie jest wyposażony w baterie, bądź przycisk

Wł/Wył: zasilanie dostarczane jest z aparatu. GP-1

wyłącza się jedynie gdy kabel łączący je z aparatem

jest rozłączony; nawet kiedy aparat jest wyłączony,

G P -1 k o n t y n u u j e o d b i ó r d a n y c h G P S . W i ę c e j i n f o r m a c j i ,

patrz "Nagrywanie danych GPS” (strona 13).

Pl

7

Podłączanie GP-1

Strona 1 z 2

Aparaty z dziesięcio-pinowymi zdalnymi terminalami

Zrównaj znak na połączeniu ze znakiem na

3

obudowie aparatu, włóż dziesięcio-pinowe

Wyłącz aparat.

1

połączenie do zdalnego dziesięcio-pinowego

Włóż przewód GP1-CA10 (햹) w złącze (햷).

styku aparatu i dokręć mocującą nakrętkę.

2

Podłączanie GP1-CA10 do cyfrowego aparatu D3

Pl

8

Podłączanie GP-1

Strona 2 z 2

Aparaty z Dodatkowymi Terminalami

Otwórz klapkę dodatkowego styku i włóż GP1-CA90

3

jak pokazano. Upewnij się czy połączenie znajduje

Wyłącz aparat.

1

się w poprawnej orientacji; Nie używaj siły.

Włóż przewód GP1-CA90 (햺) w złącze (햷).

2

Podłączanie GP1-CA90 do cyfrowego aparatu D90

Pl

9

Podłączanie opcjonalnego przewodu MC-DC2

Opcjonalny przewód zdalnego sterowania MC-DC2 dla

zdalnego zwalniania migawki może być podłączony do

dodatkowego styku w GP-1 (햵). Podłączając MC-DC2,

upewnij się czy łącznik znajduje się w odpowiedniej

orientacji. Nie używaj siły.

Montaż GP-1 na Aparacie

Strona 1 z 2

Sanki Mocujące Aparatu

GP-1 wyposażony jest mocowanie (햶) które pasuje do

sanek mocujący aparatu. Wsuń GP-1 w sanki mocujące

aparatu jak pokazano.

D

Rozłączanie GP-1

Wyłącz aparat, odłącz kabel następnie umieść zaślepkę

dziesięciopinowego styku, bądź zamknij przykrywkę

dodatkowego styku.

Pl

10

Montaż GP-1 na Aparacie

Strona 2 z 2

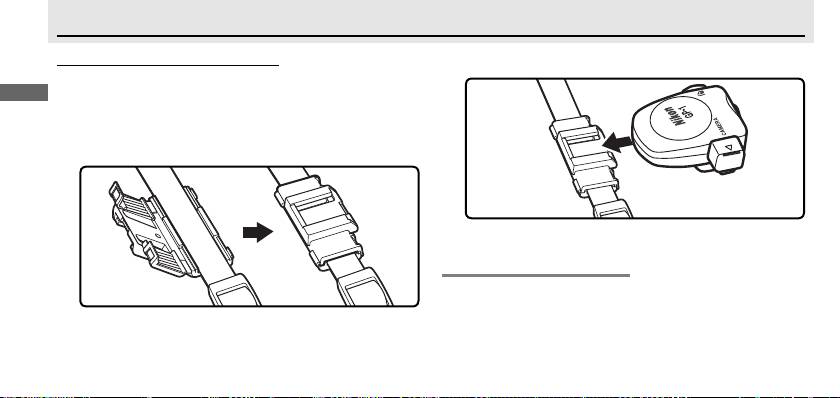

Montaż GP-1 na Pasku Aparatu

Zamontuj GP-1 na pasku aparatu jak pokazano (햶).

2

Dostarczony pasek zasilacza (햸) może być użyty aby

zamocować GP-1 do paska aparatu.

Zamocuj pasek zasilacza jak pokazano. Nie montuj

1

zasilacza gdzie pasek jest podwójny.

D

Montaż GP-1 na Pasku Aparatu

Zwróć uwagę, że wbudowana antena GPS może czasami

nie znajdować się w poprawnej pozycji gdy GP-1

zamontowany jest na pasku aparatu a w rezultacie jakość

sygnału może się obniżyć.

Pl

11

Dioda LED

Ikona

O

Status

Mryga na

Mryga

Dane GPS nie zarejestrowane.

czerwono

Mryga na

Wykryto trzy satelity; dane GPS

zielono

zapisane.

Włączona

Cztery lub więcej satelity

Włączona

wykryte; Dane GPS są bardziej

(zielona)

dokładne.

Nagrywanie danych GPS

Strona 1 z 4

Podłącz GP-1 (strona 7, 8) i włącz aparat. Dioda LED

1

GP-1 (햲) zaświeci się i ikona O będzie wyświetlona

na panelu kontrolnym na górze aparatu.

Dioda LED ikona O (ilustracja

pokazuje panel cyfrowego

aparatu D90)

D

Sygnał GPS

Dane GPS będą zapisane jedynie, gdy GP-1 jest w stanie

wykryć trzy bądź więcej satelit. Jeśli żaden sygnał nie jest

odbierany z GP-1 przez ponad dwie sekundy, ikona O nie

będzie wyświetlana na panelu kontrolnym i żadne dane

GPS nie będą zapisywane.

Pl

12

Nagrywanie danych GPS

Strona 2 z 4

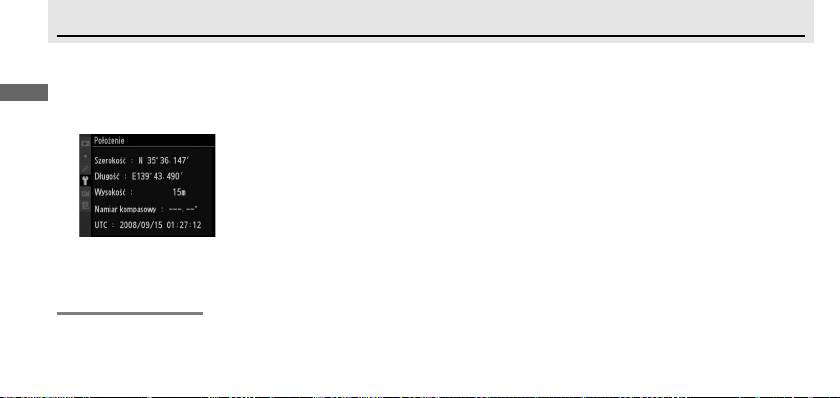

Aby przeglądać dane GPS, wybierz GPS > Położenie w menu ustawień aparatu (ta opcja nie jest dostępna

2

w aparatach D2X, D2XS, D2HS oraz D200). Bieżąca szerokość geografi czna, długość geografi czna oraz

czas uniwersalny (UTC) będą wyświetlane (poniższy przykład pokazuje sposób wyświetlania w cyfrowym

aparacie D90).

D

Czas Uniwersalny (UTC)

Czas Uniwersalny (UTC) odbierany z satelity GPS zapisywany jest oddzielnie od czasu wyświetlanego przez zegarek

aparatu.

Pl

13

Nagrywanie danych GPS

Strona 3 z 4

Rób zdjęcia. Dane GPS będą zapisana z każdym zdjęciem.

3

D

Autom. wył. pomiaru światła

Jeśli wybrano Włącz dla GPS > Autom. wył. pomiaru światła w menu ustawień aparatu D3, D700, D300 oraz D90,

pomiar ekspozycji automatycznie wyłączy się po czasie ustawionym w menu Ustawień Osobistych aparatu. Spowoduje

to zmniejszenie zużycia baterii, jednakże może przeszkodzić w zapisywaniu danych GPS, jeśli pomiary ekspozycji nie

są aktywowane niezwłocznie przed zrobieniem zdjęcia. Sprawdź czy ikona

O świeci się przed zrobieniem zdjęcia.

GP-1 okresowo otrzymuje dane GPS gdy aparat bądź pomiary ekspozycji są wyłączone, aczkolwiek dioda LED nie

będzie świecić. Jeśli żadne operacje nie będą wykonywane przez okres około trzech godzin, GP-1 wyłączy się.

Kiedy podłączony jest aparat D2X, D2XS, D2HS bądź D200 , lub aparat D3, D700, D300 bądź D90 jest podłączony

z wybranym Wyłącz dla GPS > Autom. wył. pomiaru światła, pomiar ekspozycji nie będzie wyłączany kiedy GP-1

jest podłączony. Zużycie energii akumulatora aparatu można zmniejszyć wyłączając aparat, kiedy nie jest używany.
