Nikon 28mm-f-18G-AF-S-Nikkor: K
K: Nikon 28mm-f-18G-AF-S-Nikkor
경고
A
뜨거워지거나, 연기가 나거나, 타는 냄새가 나는 등의
전지를 분리
이상 현상 발시에는 즉시 카메라 전지를 분리하십시오.
K
하십시오.
그대로 계속 사용하시면 화재 및 화상의 원인이 됩
니다. 전지를 분리할 때에는 화상을 입지 않도록 충
즉시 수리 요청
C
을 하십시오.
분히 주의해 주십시오. 전지를 분리하고 니콘 고객
만족 센터에 수리를 요청하십시오.
물에 담그거나 물을 뿌리거나 비에 적시지 마십시오.
액체접촉 금지
J
발화 및 감전의 원인이 됩니다.
인화·폭발의 위험이 있는 장소에서는 사용하지 마
십시오.
사용 금지
프로판 가스·가솔린 등의 인화성 가스 또는 분진
F
이 발생하는 장소에서 사용하면 폭발 또는 화재의
원인이 됩니다.
렌즈 또는 카메라로 직접 태양이나 강한 빛을 보지
사용 금지
마십시오.
F
실명 또는 시력 장애의 원인이 됩니다.
주의
A
젖은 손으로 만지지 마십시오.
감전 주의
I
감전의 원인이 될 수 있습니다.
제품은 유아의 손이 닿지 않는 곳에 두십시오.
보관 주의
F
부상의 원인이 될 수 있습니다.
역광 촬영의 경우에는 태양이 화각에서 충분히 벗어나게
하십시오.
사용 주의
태양광이 카메라 내부에서 초점을 형성하여 화재의 원인
A
이 될 수 있습니다. 화각으로부터 태양을 살짝 벗어나게
하더라도 화재의 원인이 될 수 있습니다.
사용하지 않을 경우에는 렌즈에 캡을 씌우거나 태양광이
보관 주의
닿지 않는 장소에 보관하십시오.
A
태양광이 초점을 형성하여 화재의 원인이 될 수 있습니다.
삼각대에 카메라 또는 렌즈를 장착한 상태로 이동하지
Kr
이동 주의
마십시오.
A
넘어지거나 부딪쳐서 부상의 원인이 될 수 있습니다.
창문을 완전히 닫은 자동차 실내 또는 직사광선이 닿는 장
소 등, 온도가 매우 높아지는 장소에 방치하지 마십시오.
방치금지
F
내부 부품에 나쁜 영향을 미치며, 화재의 원인이 될 수
있습니다.
147
AF-S NIKKOR 28mm f/1.8G 렌즈를 구입해 주셔서 감
사합니다. 본 제품을 사용하기 전에 본 지침과 카메라 설
명서를 주의 깊게 읽어보시기 바랍니다.
주의: D7000 또는 D300 시리즈 카메라와 같은 DX 포맷 디지털
일안 리플렉스 카메라에 장착할 경우, 이 렌즈의 시야각은 53°
이며 초점 거리는 42 mm (35 mm 포맷)에 해당합니다.
■
렌즈의 부품
we r tyuio
!0q
!1
q
렌즈 후드 ............... 151
u
초점 거리 마크 ......... 150
w
렌즈 후드 정렬 마크 ... 151
i
렌즈 장착 마크
Kr
e
렌즈 후드 잠금 마크 ... 151
o
렌즈 장착 고무 패킹 ... 153
r
렌즈 후드 장착 마크 ... 151
!0
CPU 접촉부 ............ 153
t
초점 링 .................. 150
!1
초점 모드 스위치 ...... 150
y
초점 거리 표시 ......... 150
148
■
호환성
체크 표시(“
✔
”)는 지원되는 기능을, 대시(“
—
”)는 지원되
지 않는 기능을 나타냅니다. 일부 제한이 적용될 수 있습
니다. 자세한 내용은 카메라 설명서를 참조하십시오.
노출(촬영) 모드
2
3
카메라
P
SAM
AF
Nikon FX 포맷 및 DX 포맷 디지털 일안 리
✔✔✔✔ ✔
플렉스 카메라
F6, F5, F100, F80-시리즈, F75-시리즈,
1
✔✔✔✔ ✔
F65-시리즈, 프로네아 600i, 프로네아 S
F4-시리즈, F90X, F90-시리즈, F70-시리즈
✔✔
——
✔
F60-시리즈, F55-시리즈, F50-시리즈,
✔✔✔✔
—
F-401x, F-401s, F-401
F-801s, F-801, F-601M
✔✔
—— —
F3AF, F-601, F-501, Nikon 수동 초점
—
카메라(F-601M 제외)
1
노출 모드 M (수동) 이용 불가.
2
자동 및 장면(디지털 이미지 프로그램) 모드 포함.
3
자동 초점.
■
초점
지원되는 초점 모드는 다음 표에 기재되어 있습니다(카메
라 초점 모드에 관한 내용은 카메라 설명서 참조).
렌즈 초점 모드
카메라
카메라
초점 모드
M/A M
Nikon FX 포맷 및 DX 포맷 디지털
자동 초점
초점 에이드
일안 리플렉스 카메라, F6, F5,
AF
에서 수동
를 사용한
F4-시리즈, F100, F90X, F90-시
으로 조절
수동 초점
Kr
리즈, F80-시리 즈, F75-시리즈,
F70-시 리 즈, F65-시 리 즈,
MF
수동 초점
프로네아 600i, 프로네아 S
(F-601M을 제외한
F60-시리즈, F55-시리즈, F50-시
모든 카메라에서 초점
리 즈, F-801s, F-801, F-601
M,
AF, MF
에이드 사용가능)
F-401x, F-401s, F-401
149
M/A(자동 초점에서 수동 조절)
자동 초점에서 수동 조절(M/A)을 사용하여 초점을 맞추
려면:
z
렌즈 초점 모드 스위치를
M/A
로 설정합니다.
x
초점을 맞춥니다.
원할 경우, 셔터 버튼을 반누름한 상태에서(또는, 카
메라에
AF-ON
버튼이 있는 경우
AF-ON
버튼을 누
른 상태에서) 렌즈 초점 링을 돌려 자동 초점이 설정
되지 않도록 할 수 있습니다. 자동 초점을 사용하여
다시 초점을 맞추려면 셔터 버튼을 반누름하거나
AF-
ON
버튼을 다시 누릅니다.
■
피사계 심도
렌즈의 피사계 심도 표시는 대략적인 피사계 심도를 나타
냅니다(자세한 내용은 172 페이지 참조). 카메라가 심도
프리뷰(스톱 다운)를 제공하는 경우에는 뷰파인더에서 피
사계 심도를 미리 볼 수도 있습니다.
3
1.5
0.7
0.4
초점 거리 마크피사계 심도 표시
■
조리개
조리개는 카메라 컨트롤을 사용하여 조정합니다.
Kr
150
■
내장 플래시
플래시가 내장된 카메라에서 내장 플래시를 사용할 경우
에는 비네팅(렌즈의 끝 부분이 내장 플래시를 가려 그림
자가 생기는 현상)을 방지하기 위해 0.6 m 이상의 범위에
서 촬영하고 렌즈 후드를 벗기십시오.
■

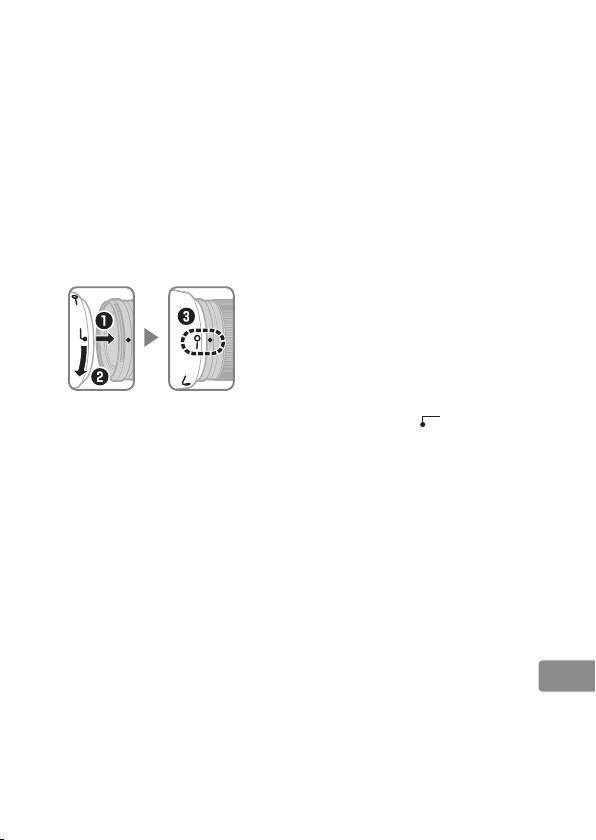

렌즈 후드
렌즈 후드는 렌즈를 보호하고 플레어 또는 고스트 현상을
초래할 우려가 있는 미광(stray light)을 차단합니다.
렌즈 후드 잠금 마크(
—
{
)를 렌즈의 렌
즈 후드 장착 마크(
●
)와 일치시킵니다
(
e
).
후드를 부착하거나 제거할 때는 밑 부분의 기호 부근
을 잡고 너무 꽉 쥐지 않도록 합니다. 후드가 올바르게 부
착되지 않으면 비네팅이 생길 수 있습니다.
후드를 사용하지 않을 때는 렌즈에 거꾸로 장착할 수 있
습니다. 후드를 거꾸로 장착하려면 후드를 잠금 표시
(
—
{
) 까지 돌려서 장착하거나 탈착할 수 있습니다.
Kr
151
■
파인더 스크린
다음 카메라는 다양한 상황에서 사용할 수 있는 여러 가
지 파인더 스크린을 지원합니다.
스크린
EC-B
카메라
ABCE
EC-E
G1 G2 G3 G4 J L M U
F6
—
—— — ——
F5+DP-30
F5+DA-30
(+0.5)
: 권장.
{
: 뷰파인더에 비네팅이 나타남(사진에는 영향을 주지 않습니
다).
—
: 카메라와 호환되지 않음.
( ): 괄호 안의 숫자는 중앙부 중점 측광을 위한 노출 보정을 나타
냅니다. F6에서 노출 보정을 조정할 때는 사용자 설정 b6
(“Screen comp.”)에서 “Other screen”을 선택합니다. B
또는 E 이외의 스크린에서는 노출 보정 값이 0인 경우에도
반드시 “Other screen”을 선택해야 합니다. F5에서는 사용
자 설정 18을 사용하여 노출 보정을 조정할 수 있습니다. 자
세한 내용은 카메라 설명서를 참조하십시오.
공란: 이 렌즈에서 사용하기에 적합하지 않습니다. 하지만, 배율이
1 : 1 이상인 현미경 사진과 매크로 사진에는 M형 스크린을
사용할 수 있습니다.
주의: F5는 A, B, E, EC-B/EC-E, J, L 파인더 스크린에서만
멀티 패턴 측광을 지원합니다.
Kr
152
■
렌즈 관리
•
렌즈 후드로 렌즈 또는 카메라를 들어올리거나 잡지 마
십시오.
•
CPU 접촉부를 깨끗하게 유지하십시오.
•
렌즈 장착 고무 가스켓이 손상된 경우에는 즉시 사용을
중단하고 렌즈를 Nikon 서비스 지정점에 렌즈 수리를
의뢰하여 주십시오.
•
블로어를 사용하여 렌즈 표면에서 먼지와 보풀을 제거합
니다. 얼룩과 손자국을 제거하려면 부드럽고 깨끗한 천이
나 렌즈 페이퍼에 소량의 알코올 또는 렌즈 클리너를 묻
혀 중앙에서 바깥쪽으로 원을 그리며 닦아줍니다. 이때
얼룩이 남거나 유리에 손가락이 닿지 않도록 주의합니다.
•
절대로 페인트 시너나 벤젠과 같은 유기용제를 사용하
여 렌즈를 닦지 마십시오.
•
렌즈 후드나 NC 필터를 사용하여 렌즈 앞쪽의 구성을
보호할 수 있습니다.
•
렌즈를 파우치에 넣기 전에 앞뒤의 캡을 부착하십시오.
•
렌즈를 오랫동안 사용하지 않을 경우에는 곰팡이나 녹이
슬지 않도록 서늘하고 건조한 장소에 보관하십시오. 직사
광선 아래나 나프타나 좀약과 함께 보관하지 마십시오.
•
렌즈를 건조한 상태로 유지하십시오. 내부에 녹이 슬면
수리가 불가능한 손상을 입을 수 있습니다.
•
렌즈를 뜨거운 장소에 놓아두면 강화 플라스틱으로 만
든 부품이 손상되거나 휠 수 있습니다.
Kr
■
제공되는 액세서리
•
67 mm 스냅식 전면 렌즈 캡 LC-67
•
렌즈 뒷 커버 LF-4
•
Bayonet 후드 HB-64
•
플렉시블 렌즈 파우치 CL-0915
153
■
호환 액세서리
•
67 mm 스크류식 필터
•
무선 리모트 스피드라이트 SB-R200: 렌즈 끝에 최대
2개의 SB-R200 무선 리모트 플래시를 장착할 수 있습
니다.
■
사양
유형
내장 CPU와 F 마운트를 갖춘 G타입 AF-S 렌즈
초점 거리 28 mm
최대 조리개값 f/1.8
렌즈 구성 9군 11구성(비구면 렌즈 구성 2개와 나노 크리
스털 코드 기술이 적용된 렌즈 구성 포함)
화각 Nikon 필름 SLR 및 FX 포맷 D-SLR 카메라:
•
75°
•
Nikon DX 포맷 D-SLR 카메라: 53°
•
IX240 시스템 카메라: 63°
거리 정보 카메라로 출력
초점 조절 초음파 모터(Silent Wave Motor)로 조절되는 자
동 초점과 수동 초점을 위한 별도의 초점링을 갖
춘 RF(Rear Focusing)시스템
초점 거리 표시
0.25 m 대 무한대(∞)
최단 초점 거리
촬상면에서 0.25 m
조리개 날 7매(원형 조리개)
조리개 완전 자동
조리개 범위 f/1.8 ~ f/16
측광 방식 개방 조리개
필터 부착 크기
67 mm (P = 0.75 mm)
Kr
크기 최대 직경 약 73 mm×80.5 mm (카메라 렌즈
장착면에서의 거리)
무게 약 330 g
Nikon은 본 설명서에 설명된 하드웨어의 사양을 언제든지 사전 통지
없이 변경할 수 있는 권리를 보유합니다.
154
Kr
155
Demi Keamanan Anda
A
HATI-HATI
•
Jangan membongkar sendiri.
Menyentuh bagian internal kamera atau lensa
dapat mengakibatkan luka.
Apabila terjadi kegagalan fungsi, produk
sebaiknya diperbaiki oleh teknisi berpengalaman.
Apabila kamera pecah
karena jatuh atau kecelakaan lain, lepas baterai dan/atau cabut adaptor AC,
dan bawalah produk ke perwakilan servis resmi Nikon untuk pemeriksaan.
•
Segera matikan kamera apabila terjadi kegagalan fungsi.
Apabila Anda melihat
ada asap atau bau asing muncul dari perangkat, segera cabut adaptor AC
dan keluarkan baterai kamera, sambil berhati-hati agar tidak terbakar.
Tetap melanjutkan menggunakan produk akan menyebabkan api atau
luka.
Setelah melepas baterai, bawalah peralatan ke pusat servis resmi
Nikon untuk pemeriksaan.
•
Jangan gunakan kamera di daerah yang mengandung gas mudah menyala.
Mengoperasikan peralatan elektronik di tempat yang mengandung gas
mudah menyala dapat mengakibatkan ledakan atau kebakaran.
•
Jangan melihat langsung ke matahari melalui lensa atau jendela bidik kamera.
Melihat
langsung ke matahari atau sumber cahaya kuat lainnya melalui jendela bidik
dapat menyebabkan hilangnya kemampuan melihat secara permanen.
•
Jauhkan dari jangkauan anak-anak.
Gagal mematuhi peringatan ini dapat
menyebabkan luka.
•
Perhatikan peringatan berikut ini saat menangani lensa dan kamera:
-
Jaga lensa dan kamera tetap kering.
Gagal mematuhi peringatan ini
dapat menyebabkan kebakaran atau setrum listrik.
-
Jangan menangani lensa atau kamera dengan tangan yang basah.
Gagal
mematuhi peringatan ini dapat menyebabkan setrum listrik.
-
Jauhkan bingkai dari cahaya matahari saat memotret subjek dengan
cahaya latar.
Cahaya matahari yang terfokus ke kamera saat matahari
berada dalam atau dekat bingkai dapat menimbulkan api.
-
Apabila lensa tidak akan digunakan dalam waktu lama, pasang penutup
lensa depan dan belakang dan simpan lensa di tempat terlindung dari
cahaya matahari langsung.
Apabila diletakkan di bawah cahaya matahari
langsung, lensa dapat memfokuskan cahaya matahari ke benda yang
mudah menyala, menyebabkan kebakaran.
•
Jangan membawa tripod dengan lensa atau kamera tetap terpasang.
Anda dapat
tersandung atau tidak sengaja menabrak orang lain, dan mengakibatkan
Id
luka.
•
Jangan tinggalkan lensa di tempat yang akan terpapar ke suhu sangat tinggi,
misalnya di dalam mobil tertutup atau di bawah cahaya matahari langsung.
Gagal
mematuhi peringatan ini dapat berpengaruh buruk pada bagian dalam
156
lensa, dan menyebabkan kebakaran.
Terima kasih Anda telah membeli lensa AF-S NIKKOR 28mm
f/1.8G.
Sebelum menggunakan produk ini, bacalah petunjuk
dan buku petunjuk kamera ini dengan seksama.
Catatan: Saat dipasang pada kamera SLR digital format-DX seperti D7000
atau kamera seri D300, lensa ini memiliki sudut gambar 53° dan panjang
fokus ekivalen dengan 42 mm (format 35 mm).
■
Bagian-bagian Lensa
we r tyuio
!0q
!1
q Tudung lensa .............................. 160
u Tanda jarak fokus ...................... 159
w Tanda kesejajaran tudung
i Tanda pemasangan lensa
lensa ........................................... 160
o Gasket karet pemasangan
e Tanda kunci tudung lensa ... 160
lensa ........................................... 162
r Tanda pemasangan tudung
!0 Kontak CPU .................................. 162
lensa ........................................... 160
!1 Switch mode fokus ................. 159
Id
t Cincin fokus ................................. 159
y Indikator jarak fokus ............... 159
157
■
Kompatibilitas
Tanda centang (“✔“) menunjukkan fitur yang didukung, garis
strip (“—”) untuk fitur yang tidak didukung.
Beberapa
keterbatasan mungkin berlaku; lihatlah buku petunjuk
kamera untuk rinciannya.
Mode pencahayaan
(Pemotretan)
2
3
Kamera
P
SAM
AF
Kamera SLR digital Nikon format-FX dan format-DX
✔✔✔✔✔
1
F6, F5, F100, seri F80, seri F75, seri F65, Pronea 600i, Pronea S
✔✔✔✔✔
Seri F4, F90X, seri F90, seri F70
✔✔
——
✔
Seri F60, seri F55, seri F50, F-401x, F-401s, F-401
✔✔✔✔
—
F-801s, F-801, F-601
M
✔✔
———
F3AF, F-601, F-501, kamera fokus manual Nikon (terkecuali F-601M) —
1
Mode pencahayaan M (manual) tidak tersedia.
2
Termasuk mode AUTO dan mode pemandangan (Vari-Program Digital).
3
Fokus otomatis.
■
Fokus
Mode fokus yang didukung ditunjukkan dalam tabel berikut
(untuk informasi tentang mode fokus kamera, bacalah buku
petunjuk kamera).
Mode fokus
Mode fokus lensa
Kamera
kamera
M/A M
Fokus otomatis
Fokus manual
Kamera SLR digital Nikon format-FX
dengan
dengan jendela
dan format-DX, F6, F5, seri F4, F100,
AF
pengaturan
jangkauan
F90X, seri F90, seri F80, seri F75, seri
manual
elektronik
F70, seri F65, Pronea 600i, Pronea S
MF
Fokus manual (jendela jangkauan
Seri F60, seri F55, seri F50, F-801s,
elektronik tersedia pada semua
AF, MF
F-801, F-601M, F-401x, F-401s, F-401
kamera kecuali F-601M)
Id
158
M/A (Fokus otomatis dengan Pengaturan Manual)
Untuk memfokus menggunakan fokus otomatis dengan
pengaturan manual (M/A):
z
Geser switch mode-fokus lensa ke M/A.
x
Fokus.
Jika diinginkan, fokus otomatis dapat dibatalkan dengan
memutar cincin fokus lensa sambil menekan separuh
tombol pelepas rana (atau, jika kamera dilengkapi
dengan tombol AF-ON, sementara tombol AF-ON
ditekan).
Untuk memfokus ulang menggunakan fokus
otomatis, tekan separuh tombol pelepas rana atau tekan
tombol AF-ON kembali.
■
Kedalaman Bidang
Indikator kedalaman bidang pada lensa menunjukkan
perkiraan kedalaman bidang (lihat halaman 172 untuk
informasi selengkapnya).
Apabila kamera menawarkan
pratinjau kedalaman bidang (stop turun), kedalaman bidang
juga dapat dipratinjau di jendela bidik.
3
1.5
0.7
0.4
Indikator
kedalaman bidang
Tanda jarak fokus
■
Bukaan
Bukaan disesuaikan menggunakan kontrol kamera.
Id
159
■
Unit Lampu Kilat Terpasang
Saat menggunakan lampu kilat terpasang pada kamera yang
dilengkapi dengan unit lampu kilat terpasang, potret pada
jarak 0,6 m atau lebih dan lepaskan tudung lensa untuk
mencegah vinyet (bayangan yang tercipta di mana ujung
dari lensa menghalangi lampu kilat terpasang).
■
Tudung Lensa
Tudung lensa melindungi lensa dan mencegah masuknya
berkas cahaya yang dapat menyebabkan silau atau gambar
ganda.
Sejajarkan tanda kunci tudung lensa (—{)
dengan tanda pemasangan tudung lensa
(●) pada lensa (e).
Saat memasang atau melepaskan tudung, peganglah di
dekat simbol pada dasarnya dan hindari menggenggam
terlalu kencang.
Vinyet dapat terbentuk jika tudung tidak
terpasang dengan benar.
Tudung dapat dibalik dan dipasang pada lensa saat tidak
digunakan.
Saat tudung dibalik, ia dapat dipasang dan
dilepaskan dengan memutarnya sambil memegang di dekat
tanda kuncinya (—{).
Id
160
■
Layar Pengatur Fokus
Kamera berikut ini mendukung beragam layar pengatur
fokus untuk digunakan dalam situasi berbeda.
Layar
EC-B
Kamera A B C E
EC-E G1 G2 G3 G4 J L M U
F6
—
—————
F5+DP-30
F5+DA-30
(+0,5)
: Disarankan.
{: Bayangan tampak di jendela bidik (foto tidak terpengaruh).
—: Tidak kompatibel dengan kamera.
( ): Angka dalam tanda kurung memberi kompensasi pencahayaan
untuk pengukuran rasio pusat.
Pilih “Layar lainnya“ untuk
Pengaturan Kustom b6 (“Komp. layar“) saat menyesuaikan
kompensasi pencahayaan untuk F6; catat bahwa dengan layar selain
daripada B atau E, “Layar lainnya“ harus dipilih bahkan ketika nilai
untuk kompensasi pencahayaan adalah 0.
Kompensasi
pencahayaan untuk F5 dapat disesuaikan menggunakan
Pengaturan Kustom 18; lihatlah buku petunjuk kamera untuk
rinciannya.
Sel kosong: Tidak cocok untuk digunakan bersama lensa ini.
Catat bahwa layar
tipe M dapat digunakan untuk fotomikrografi dan fotografi makro
pada pembesaran 1 : 1 atau lebih tinggi.
Catatan: F5 mendukung pengukuran matriks dengan layar pengatur
fokus A, B, E, EC-B/EC-E, J, dan L saja.
Id
161
■
Perawatan Lensa
•
Jangan memungut atau memegang lensa atau kamera
hanya pada tudung lensanya.
•
Jaga agar kontak CPU tetap bersih.
•
Apabila gasket karet pemasangan lensa rusak, hentikan
segera penggunaan dan bawalah lensa ke pusat servis
resmi Nikon untuk direparasi.
•
Gunakan blower untuk menghilangkan debu dan kotoran
dari permukaan lensa.
Untuk menghilangkan noda dan
sidik jari, teteskan sedikit ethanol atau cairan pembersih
lensa ke kain katun lembut dan bersih atau ke tisu
pembersih lensa dan bersihkan dari tengah bergerak
melingkar ke luar, usahakan agar tidak meninggalkan noda
atau menyentuh kaca dengan jari Anda.
•
Jangan gunakan pelarut organik seperti tiner cat atau
bensin untuk membersihkan lensa.
•
Tudung lensa atau filter NC dapat digunakan untuk
melindungi elemen lensa depan.
•
Pasang penutup depan dan belakang sebelum menyimpan
lensa di kantung fleksibelnya.
•
Apabila lensa tidak akan digunakan dalam waktu lama,
simpanlah di tempat yang sejuk dan kering untuk
mencegah jamur dan karat.
Jangan menyimpan di tempat
yang terkena cahaya matahari langsung atau bersama nafta
atau kapur barus.
•
Jaga lensa agar tetap kering.
Karat pada mekanisme internal
dapat menyebabkan kerusakan yang tidak dapat diperbaiki.
•
Meninggalkan lensa di tempat yang sangat panas dapat
merusak atau melengkungkan bagian yang terbuat dari
plastik penguatan.
Id
■
Aksesori yang Disertakan
•
67 mm Penutup Lensa Depan snap-on LC-67
•
Tutup Lensa Belakang LF-4
•
Tudung Bayonet HB-64
162
•
Kantung Fleksibel Lensa CL-0915
■
Aksesori Kompatibel
•
67 mm filter ulir
•
Speedlight Jarak Jauh Nirkabel SB-R200: Hingga dua unit lampu
kilat jarak jauh nirkabel SB-R200 dapat didudukkan pada
ujung lensa.
■
Spesifikasi
Tipe Lensa tipe G AF-S dengan CPU terpasang dan
dudukan F
Panjang fokal 28 mm
Bukaan maksimal f/1.8
Konstruksi lensa 11 elemen dalam 9 grup (termasuk 2 elemen lensa asferik,
dan elemen lensa dengan lapisan Nano-Kristal)
Sudut gambar Kamera SLR film Nikon dan D-SLR format-FX: 75°
•
•
Kamera D-SLR Nikon format-DX: 53°
•
Kamera sistem IX240: 63°
Informasi jarak Output ke kamera
Memfokus Sistem Pemfokusan Belakang (RF) dengan fokus
otomatis yang dikendalikan oleh Motor Autofocus
Senyap dan cincin fokus terpisah bagi fokus
manual
Indikator jarak fokus 0,25 m hingga tak terbatas (∞)
Jarak fokus minimum 0,25 m dari bidang fokal
Bilah diafragma 7 (bukaan diafragma bulat)
Diafragma Otomatis penuh
Kisaran bukaan f/1.8 hingga f/16
Pengukuran Bukaan penuh
Ukuran tambahan filter
67 mm (P = 0,75 mm)
Dimensi Garis tengah maksimum sekitar 73 mm × 80,5 mm
(jarak dari kelepak pemasangan lensa kamera)
Berat Sekitar 330 g
Nikon memiliki hak untuk mengubah spesifikasi dari perangkat keras
sebagaimana dijelaskan dalam buku petunjuk ini kapan saja dan tanpa
Id
pemberitahuan terlebih dahulu.
163
•
•
•
•
•
∞
Ar
164
Ar_02
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Ar
165
Ar_02
— — — — —
—
¡
—
Ar
166
Ar_02
—¡
e
—¡
Ar
167
Ar_02
M/A
z
x
AF‑ONAF‑ON
AF‑ON
3
1.5
0.7
0.4
Ar
168
Ar_02
m
m
m
m
Ar
169
Ar_02
Ar
170
Ar_02
w e r t y u i o
!0q
!1
u
q
i
w
o
e
r
!0
t
!1
y
Ar
•
•
•
•
•
•
-
-
-
-
•
•
Ar
171
Ar_02
•
1/10.0
Rapporto di riproduzione
Měřítko zobrazení
Pomer reprodukcie
Raport de reproducere
Глибина зображуваного
простору
成像率
重現率
재생 배율
Rasio penggandaan
•
•
•
•
•
•
•
•
•
撮影倍率
Reproduction ratio
Abbildungsmaßstab
Rapport de reproduction
Relación de reproducción
Reproduktionsförhållande
Масштабирование
Reproductieverhouding
Razão de reprodução
Razão de reprodução
•
•
•
•
•
•
•
•
•
•
•
Profondeur de champ
■
Profondità di campo
Hloubka ostrosti
Hĺbka ostrosti
Profunzime de câmp
Глибина різкості
景深
景深
피사계 심도
Kedalaman Bidang
•
•
•
•
•
•
•
•
•
Tiefenschärfe
被写界深度
Depth of field
Tiefenschärfe
Profondeur de champ
Profundidad de campo
Skärpedjup
Глубина резко
изображаемого пространства
Scherptediepte
Profundidade de campo
Profundidade de campo
•
•
•
•
•
•
•
•
•
•
•
■ Skärpedjup ■ Глубина резко изображаемого пространства ■ Scherptediepte
Distanza di messa a fuoco
Zaostřená vzdálenost
Zaostrená vzdialenosť
Distanţa focală
Дистанція фокусування
对焦距离
對焦距離
초점 거리
Jarak fokus
•
•
•
•
•
•
•
•
•
f/1.8 f/2 f/2.8 f/4 f/5.6 f/8 f/11 f/16
∞ 13.55 – ∞ 12.55 – ∞ 8.99 – ∞ 6.33 – ∞ 4.55 – ∞ 3.22 – ∞ 2.37 – ∞ 1.66 – ∞ 1/∞
0.3 0.30 – 0.30 0.30 – 0.30 0.30 – 0.31 0.29 – 0.31 0.29 – 0.31 0.29 – 0.31 0.28 – 0.32 0.28 – 0.33 1/6.4
0.4 0.39 – 0.41 0.39 – 0.41 0.39 – 0.41 0.39 – 0.42 0.38 – 0.42 0.37 – 0.43 0.37 – 0.45 0.35 – 0.47
0.7 0.67 – 0.73 0.67 – 0.73 0.66 – 0.74 0.65 – 0.77 0.63 – 0.79 0.60 – 0.85 0.57 – 0.92 0.53 – 1.08 1/20.4
Profundidad de campo
撮影距離
Focus distance
Entfernungseinstellung
Distance de mise au point
Distancia de enfoque
Fokusavstånd
Расстояние фокусировки
Scherpstelafstand
Distância de focagem
Distância de foco
0.25 0.25 – 0.25 0.25 – 0.25 0.25 – 0.25 0.25 – 0.25 0.25 – 0.26 0.24 – 0.26 0.24 – 0.26 0.24 – 0.27 1/4.7
•
•
•
•
•
•
•
•
•
•
■ 被写界深度表 ■ Depth of field (Metric) ■
■
■ Profundidade de campo ■ Profundidade de campo ■ Profondità di campo ■ Tabulka hloubky ostrosti (m)
■ Hĺbka ostrosti ■ Profunzime de câmp ■ Глибина різкості ■ 景深 ■ 景深 ■ 피사계 심도
■ Kedalaman Bidang ■ (m)
172
1/∞
1/5.5
1/7.7
1/11.9
1/27.9
∞
1 ft –
11 / in.
10 / in. –
1 ft 2 / in.
1 ft 3 / in. –
1 ft 10 / in.
2 ft / in. –
5 ft 11 / in.
5 ft 5 / in. –
∞
11 / in.
10 / in. –
1 ft / in. –
1 ft 2 / in.
1 ft 8 / in.
4 ft 6 / in.
1 ft 4 / in. –
2 ft 3 / in. –
7 ft 9 / in. –
∞
11 / in.
10 / in. –
1 ft / in. –
1 ft 1 / in.
1 ft 7 / in.
1 ft 4 / in. –
2 ft 5 / in. –
3 ft 11 / in.
10 ft 6 / in. –
∞
11 / in.
10 / in. –
1 ft 1 / in.
1 ft 7 / in.
3 ft 7 / in.
1 ft / in. –
1 ft 4 / in. –
2 ft 6 / in. –
14 ft 11 / in. –
∞
11 in.
10 / in. –
1 ft / in. –
1 ft 1 / in.
1 ft 6 / in.
3 ft 4 / in.
20 ft 9 in. –
1 ft 5 / in. –
2 ft 8 / in. –
∞
10 / in.
10 / in. –
1 ft 1 / in.
1 ft / in. –
1 ft 6 / in.
3 ft 3 / in.
29 ft 6 in. –
1 ft 5 / in. –
2 ft 9 / in. –
∞
10 / in.
10 / in. –
1 ft 1 / in.
1 ft 6 / in.
3 ft 2 / in.
1 ft 1 / in. –
1 ft 5 / in. –
2 ft 10 / in. –
41 ft 1 / in. –
∞
f/1.8 f/2 f/2.8 f/4 f/5.6 f/8 f/11 f/16
10 / in.
Focus distance Depth of field Reproduction ratio
10 / in. –
1 ft 1 / in.
1 ft 6 / in.
3 ft 2 / in.
1 ft 1 / in. –
1 ft 5 / in. –
2 ft 10 / in. –
44 ft 5 / in. –
3
∞
0.9
1.1
1.5
■ Depth of field (Imperial) (ft)
173
174
Jp
En
De
Fr
Es
AF-S NIKKOR 28mm f/1.8G
Sv
Nano Crystal Coat
Ru
AF
Nl
-
S NIKKOR 28mm f/1.8G
Pt
使用説明書
Manuale d’uso
Pb
User’s Manual
Návod k obsluze
It
Benutzerhandbuch
Užívateľská príručka
Manuel d’utilisation
Manualul utilizatorului
Cz
Manual del usuario
Посібник користувача
Sk
Användarhandbok
使用说明书
Ro
Pykoводство пользoвaтеля
使用說明書
Gebruikshandleiding
사용설명서
Ua
Manual do utilizador
Manual bagi Pengguna
使用説明書の内容が破損などによって判読できなくなったときは、
Ck
ニコンサービス機関にて新しい使用説明書をお求めください（有料）。
Manual do usuário
Ch
No reproduction in any form of this manual, in whole or in part
(except for brief quotation in critical articles or reviews), may be
Kr
made without written authorization from NIKON CORPORATION.
Id
Ar
Printed in China
SB2B02(K3)
© 2012 Nikon Corporation
7MAA86K3-02 SG12
