Konig Electronic Security camera recording set equipped with built-in 500 GB hard disk: MAGYAR

MAGYAR

Tartalomjegyzék

• A kézikönyvről 99

• A csomag tartalma 99

• Műszaki adatok 101

• Biztonsági óvintézkedések 102

• A termék leírása 103

- Előlap 103

- Hátoldal 103

- A távirányító 104

- Egér 105

• Üzembe helyezési útmutató 106

• Használati útmutató 106

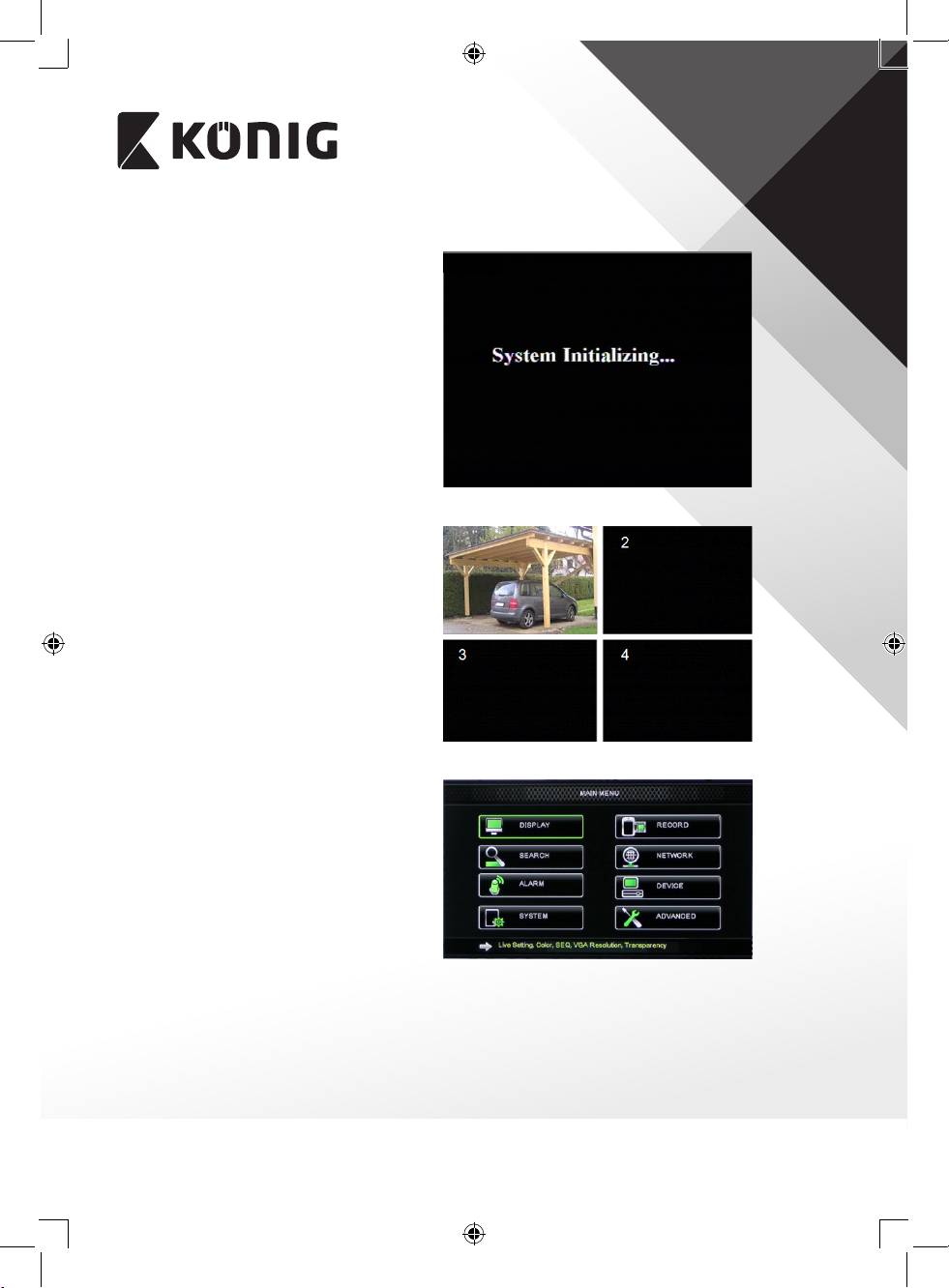

- A rendszer bekapcsolása 107

- A főmenü térképe 108

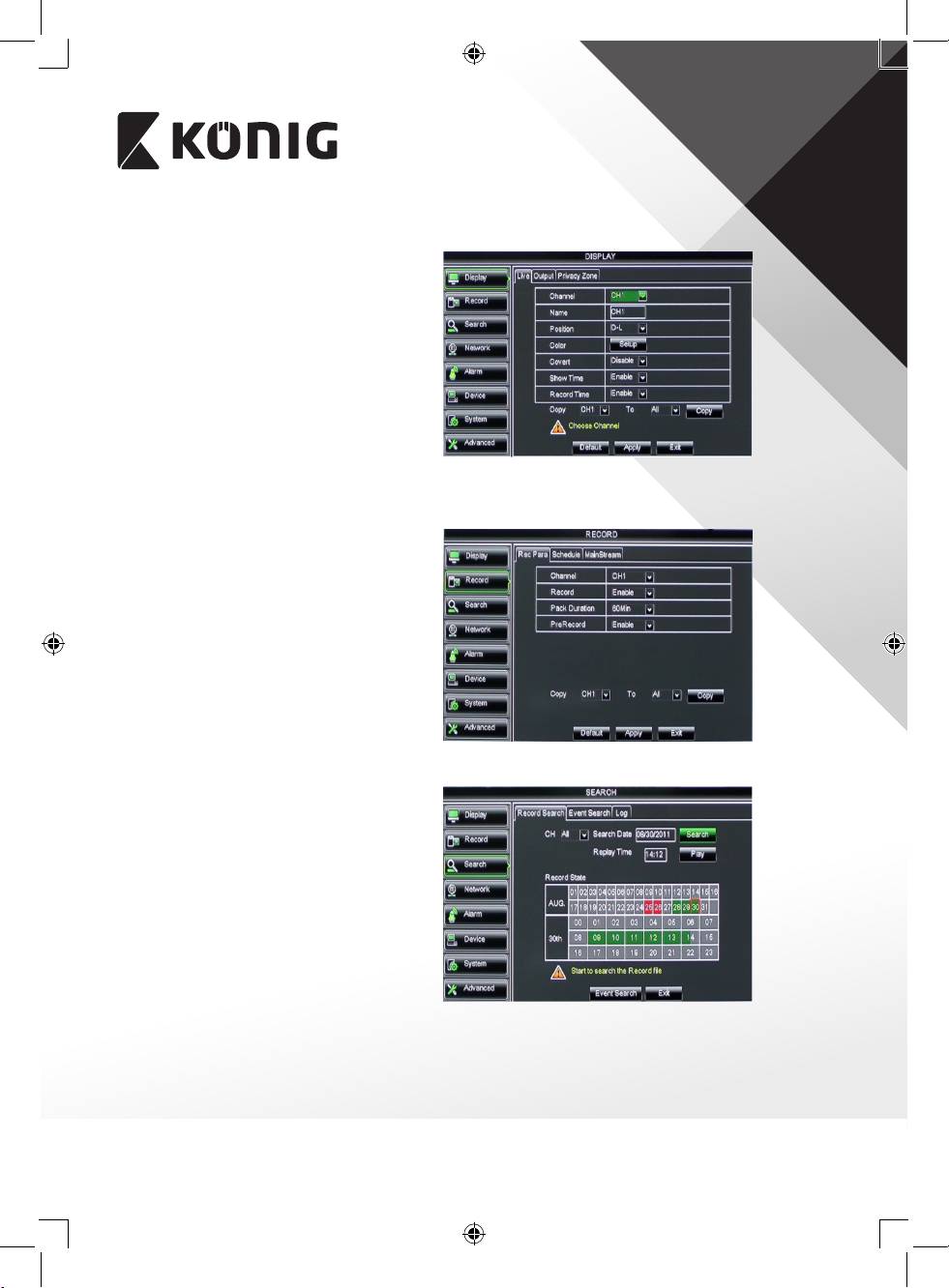

- DISPLAY 109

- RECORD 109

- SEARCH 109

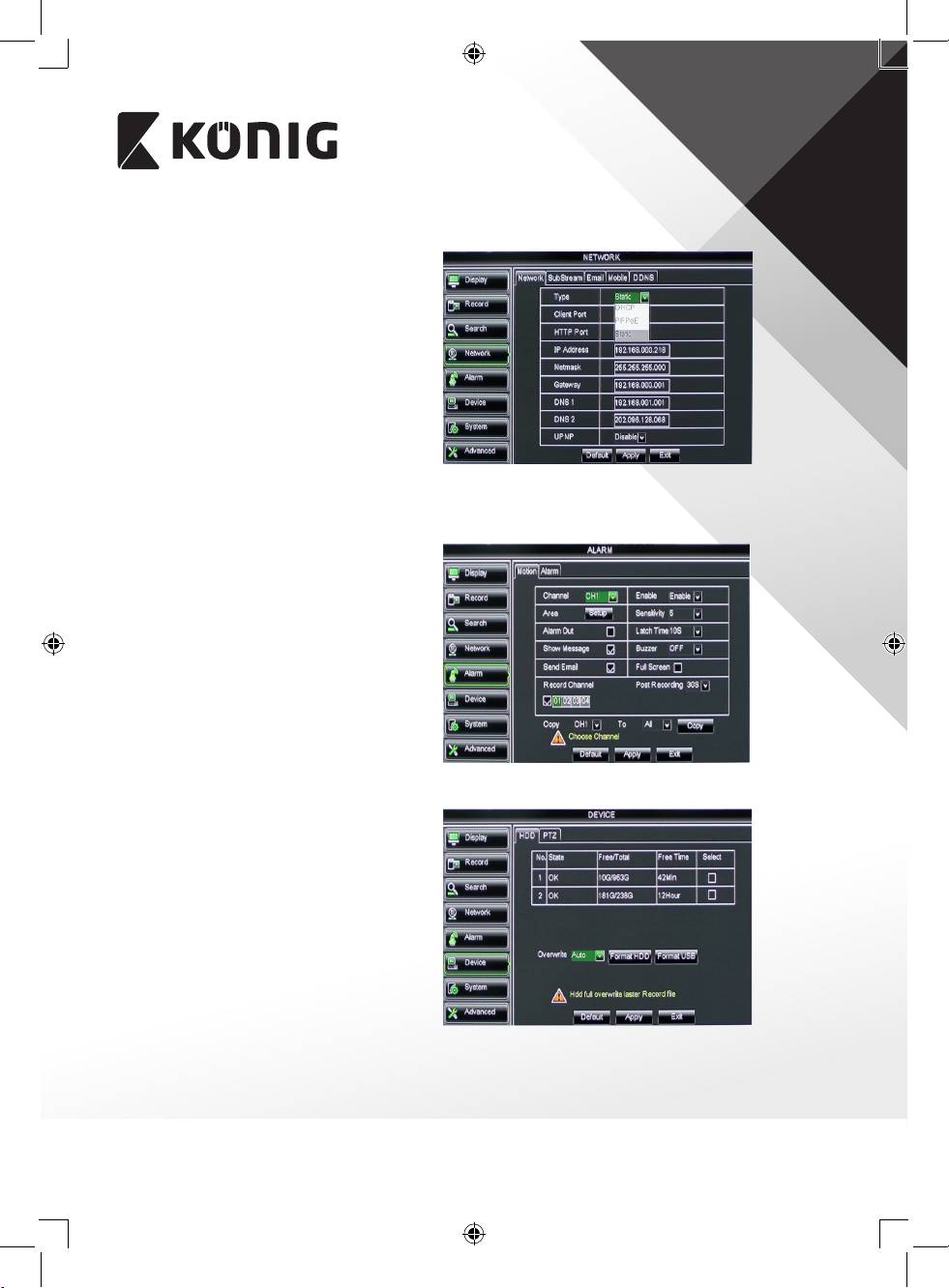

- NETWORK 110

- ALARM 110

- DEVICE 110

- SYSTEM 111

- ADVANCED 111

• Mobileszköz-támogatás 111

• Biztonsági óvintézkedések 112

• Karbantartás 112

• Jótállás 112

• Felelősségelhárító nyilatkozat 112

• Leselejtezés 112

A kézikönyvről

Ez a kézikönyv a digitális képrögzítő (DVR) és a kamerák üzembe helyezésének és

használatának módját ismerteti. A képrögzítőnek angol nyelven külön részletes kézikönyve

van.

• Kérjük, hogy a kamerás biztonsági rendszer üzembe helyezése/használata előtt olvassa el

ezt a használati útmutatót.

• A használati útmutatót tartsa biztonságos helyen, mert a jövőben még szüksége lehet rá.

A csomag tartalma

SAS-SETDVR35

• 1 db DVR: SAS-DVR1004

• 2 db kamera: SAS-CAM1100

•

2 db

18 méteres csatlakozókábel

• 1 db Távirányító (2 db AAA elemmel)

• 1 db USB egér

• 1 db Hálózati tápegység

99

MAGYAR

•

1 db európai & brit szabványú hálózati tápkábel

•

1 db

HDMI™kábel

• 1 db CD lemez

• Üzembehelyezési útmutató

SAS-SETDVR45

• 1 db DVR: SAS-DVR1004

• 4 db kamera: SAS-CAM1100

•

4 db

18 méteres csatlakozókábel

• 1 db Távirányító (2 db AAA elemmel)

• 1 db USB egér

• 1 db HDMI™-kábel

• 1 db Hálózati tápegység

• 1 db európai szabványú hálózati tápkábel

• 1 db brit szabványú hálózati tápkábel

• 1 db CD lemez

• Üzembehelyezési útmutató

SAS-DVR1004/1008/1016

•

1 db DVR

• 1 db Távirányító (2 db AAA elemmel)

• 1 db USB egér

• 1 db HDMI™-kábel

• 1 db Hálózati tápegység

• 1 db európai szabványú hálózati tápkábel

• 1 db brit szabványú hálózati tápkábel

• 1 db CD lemez

• Üzembehelyezési útmutató

SAS-CAM1100/1110

• 1 db kamera

•

1 db

18 méteres csatlakozó kábel

• Kézikönyv

SAS-CAM1200/1210

• 1 db kamera

•

1 db

18 méteres csatlakozó kábel

• Kézikönyv

100

MAGYAR

Műszaki adatok

SAS-DVR1004/1008/1016 digitális videofelvevő

• Videotömörítés: H.264

• Videorendszer:

PAL/NTSC

• Operációs rendszer:

Linux

• Videojel bemenet:

4/8/16 csatorna BNC

• Video kimenet:

1 BNC csatorna/1 VGA csatorna/1 HDMI™ 1080p csatorna

• Hangbemenet:

2/

4 csatorna RCA

• Hang kimenet:

1 csatorna RCA

• VGA felbontás:

800x600, 1024x768, 1280x1024, 1440x900, 1920x1080

• Megjelenítési felbontás: PAL: 960x576 25 fps esetén (minden csatorna)

NTSC: 960x480 30 fps esetén (minden csatorna)

• Felvétel felbontás:

PAL D1 mód: 360x288 (CIF), 720x288 (HD1), 720x576(D1)

960H mód: 480x288 (WCIF), 960x288 (WHD1), 960x576(WD1)

NTSC D1 mód: 360x240 (CIF), 720x240 (HD1), 720x480(D1)

960H mód: 480x240 (WCIF), 960x240 (WHD1), 960x480(WD1)

• Felvételi

PAL (minden csatorna) D1 mód/960H mód: 25 fps

képkockasebesség (fps):

NTSC (minden csatorna) D1 mód/960H mód: 30 fps

• Kijelző:

teljes képernyős/négyképes/PIP/S.E.Q.

• HDD interfész:

1 db SATA 3,5hüvelykes vagy 2,5hüvelykes

• HDD kapacitás:

akár 2 TB max.

• Lejátszás:

4/8/16 csatorna egyidejűleg

• Lejátszás hálózaton:

4 csatorna

• Hálózati felület:

RJ45, 10 m/100 m

• Hálózati protokoll:

TCP/IP, DHCP, DDNS, PPPoE

• Hálózati funkció:

támogatja az élő megjelenítést Internet Explorerrel és

mobiltelefonnal

• USB csatlakozó:

USB 2.0 az egérhez és fájlok biztonsági mentéséhez/frissítéséhez

• Biztonsági mentés:

AVI fájl USB flash memóriába/külső USB merevlemezre/USB CD

íróra/hálózatra

• Jogosultság:

max. 7 felhasználó

• Használat:

élő nézet, felvétel, lejátszás, biztonsági mentés és távhozzáférés

egyidejűleg

• Felvételi minőség:

legjobb/jó/normál

• Felvételi módok:

normál/ütemezett/mozgásérzékelős/távvezérelt

• Előfelvétel:

3 sec.

• Lejátszás mód:

lejátszásgyors előregyors visszakockánként

• Lejátszási keresés:

dátum/idő/fájllista

• Felvételi időtartam:

15/30/45/60 perc.

• Privacy (titkosított) zóna: van

• Tápfeszültség:

12

V=/3 A

• Méretek:

300 x 222 x 50 mm

• Tömeg:

1,5 kg (HDD nélkül)

101

MAGYAR

SAS-CAM1100 kamera

• Képalkotó chip:

1/4" CMOS

• Objektív:

3,60 mm

• Vízszintes felbontás:

700 TV-sor

• Látószög:

45°

• Infra LED:

24 db, 5–10 m

• Fényérzékenység:

1,5 lux

• Elektronikus zár:

1/50 (1/60) ~ 1/100000 sec.

• Jel/zaj viszony:

> 48 dB

• Erősítés:

auto

• Gammakorrekció:

> 0,45

• Védettség:

IP66

• Üzemi hőmérséklet:

-20 °C ~ 55 °C

• Video kimenet:

1,0 Vcs-cs75 Ω

• Feszültség:

12 V=

• Méretek:

145 x 60 x 55 mm

• Tömeg (a felerősítőtalppal együtt): 350 g

SAS-CAM1200/1210 kamera

• Képalkotó chip:

1/4" CMOS

• Objektív:

3,60 mm

• Vízszintes felbontás:

700 TV-sor

• Látószög:

45°

• Infra LED:

24 db, 5–10 m

• Fényérzékenység:

1,5 lux

• Elektronikus zár:

1/50 (1/60) ~ 1/100000 sec.

• Jel/zaj viszony:

> 48 dB

• Erősítés:

auto

• Gammakorrekció:

> 0,45

• Védettség:

IP66

• Üzemi hőmérséklet:

-20 °C ~ 55 °C

• Video kimenőjel:

1,0 Vcs-cs75 Ω

• Feszültség:

12 V=

• Méretek:

100x75 mm

• Tömeg (a felerősítőtalppal együtt): 250 g

Biztonsági óvintézkedések

Ne szedje szét a kamerát vagy a képrögzítőt, ha elromlik. A terméket kizárólag szakember

nyithatja fel.

Ne merítse folyadékba a kamerát vagy a képrögzítőt.

Óvja a képrögzítőt víztől és nedvességtől.

Óvja a képrögzítőt és a kamerát a magas hőmérséklettől (a műszaki adatok szerint).

Ne telepítse a rendszert erős mágnesek (például hangszóró) közelébe. Ezek befolyásolhatják a

rendszer teljesítményét.

102

MAGYAR

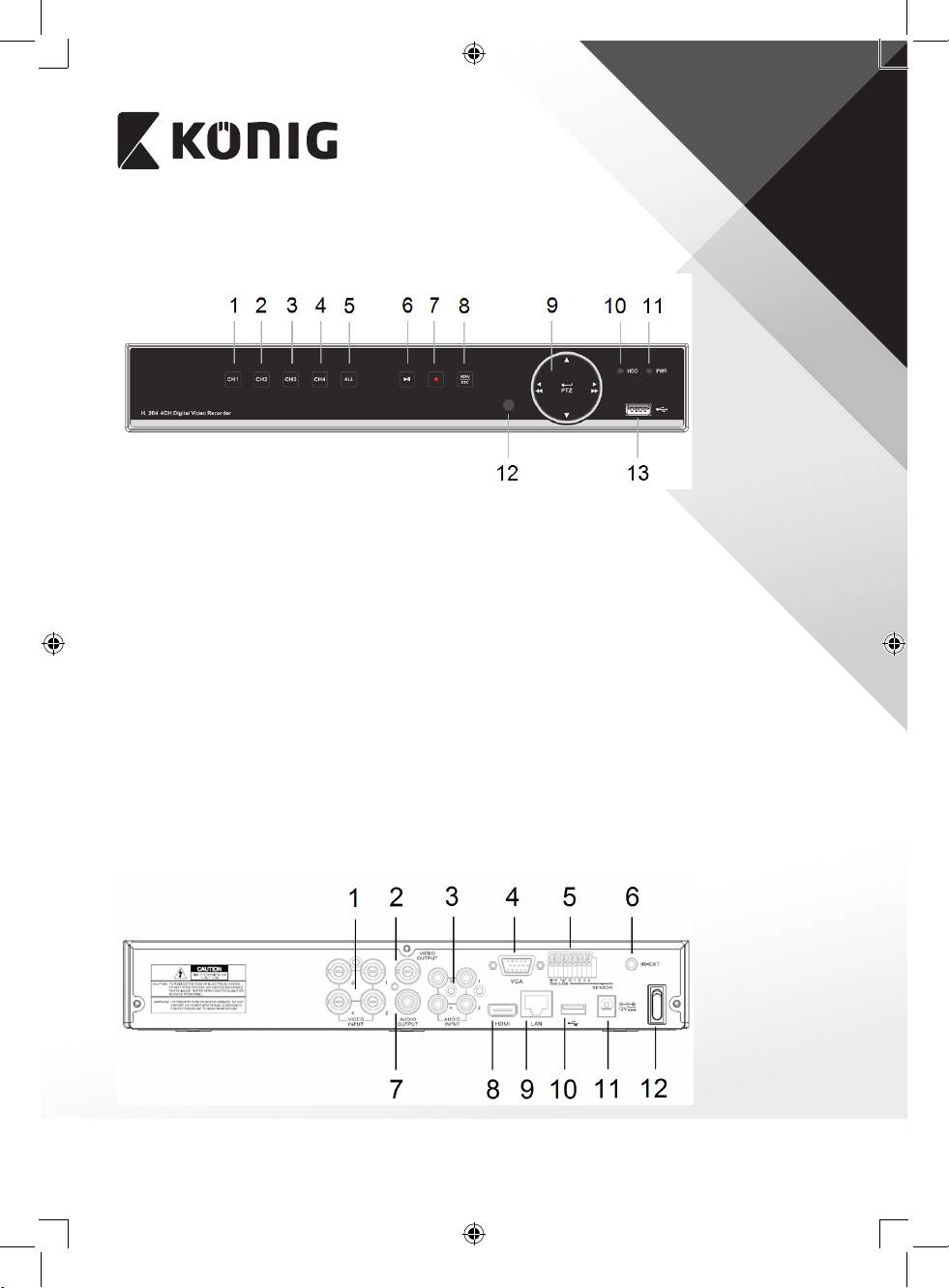

A termék leírása

Előlap (SAS-DVR1004)

1. CH1, érintse meg az 1. csatorna kiválasztásához

2. CH2, érintse meg a 2. csatorna kiválasztásához

3. CH3, érintse meg a 3. csatorna kiválasztásához

4. CH4, érintse meg a 4. csatorna kiválasztásához

5. ALL, érintse meg az összes csatorna kiválasztásához, ha az összes csatornát egy

képernyőn szeretné látni (quad nézet)

6. PLAY/PAUSE, érintse meg a lejátszás elindításához vagy szüneteltetéséhez

7. REC, érintse meg a felvétel elindításához

8. MENU/ESC, érintse meg a menü kiválasztásához vagy bezárásához

9. Select (Kiválasztás) gomb:

</¯ Balra/Vissza

>/˘ Jobbra/Előre

A Fel

V Le

10. HDD: merevlemez-kijelző

11. PWR: tápkijelző

12. INFRAVÖRÖS SZEM a távirányító infravörös jeleinek vételéhez

13. USB csatlakozó egérhez

Hátoldal

103

MAGYAR

1. Videobemenet (kamera)

2. Videokimenet (kompozit)

3. Hang bemenet

4. Videokimenet (VGA)

5. RS485/érzékelő/riasztó interfész (lásd az alábbi diagramot)

6. Nincs használatban

7. Hang kimenet

8. Videokimenet (HDMI)

9. Ethernet port (LAN)

10. USB port (ash-meghajtó, merevlemez)

11. 12 V-os egyenáramú kimenet

12. Tápkapcsoló

A távirányító

1. Némítás gomb: nyomja meg a hang

kikapcsolásához.

2. Minden gomb: nyomja meg, ha az összes

csatornát 1képernyőn szeretné kiválasztani

vagy látni (quad nézet).

3. Numerikus gombok: nyomja meg egy

csatorna kiválasztásához vagy egy szám

beírásához.

4. Menü gomb: nyomja meg a menü

kiválasztásához.

5. Almenü gomb: nyomja meg az almenü

kiválasztásához.

6. Kiválasztógombok: válassza ki a

lehetőségeket a kurzorgombokkal és a

kiválasztógombbal.

7. Lejátszás/Felvétel gombok

Visszatekerés gomb: nyomja meg a videó

visszatekeréséhez.

Lejátszás gomb: nyomja meg a videó

lejátszásnak megkezdéséhez.

Előretekerés gomb: nyomja meg a videó

előretekeréséhez.

Felvétel gomb: nyomja meg a videó

felvételéhez.

Szünet gomb: nyomja meg a videó

lejátszásának szüneteltetéséhez.

Stop gomb: nyomja meg a videó

leállításához.

104

MAGYAR

Egér

Kattintás a bal egérgombbal: Menüzár módban beléphet a felugró menübe, és

rákattinthat valamelyik almenüre a bejelentkezési ablak

megjelenítéséhez. Menüzár módban beléphet a felugró

menübe, majd kattinthat a bal gombbal egy almenü

közvetlen megnyitásához.

Miután belépett a főmenübe, kattinthat a bal gombbal

egy almenü megnyitásához: (részletes fájl) menümódban

kattinthat a bal gombbal egy felvett fájl lejátszásához.

Módosíthatja egy jelölőnégyzet és egy mozgásérzékelési

terület állapotát.

Egy kombinált listára kattintva megjelenítheti a legördülő

menüt: a bal gombbal kattintva leállíthatja a tartózkodási

időt, ha az aktiválódott.

A bal gombbal kattintva kiválaszthatja a szerkesztőmezők

vagy legördülő menük értékeit, valamint kiválaszthatja a

kínai karaktereket, a speciális szimbólumokat és a numerikus

karaktereket. Az (enter

) vagy a (visszatörlés ) helyett is

kattinthat a bal gombbal.

Kattintás a jobb egérgombbal: Élő megjelenítési módban a jobb gombbal kattintva

megnyithatja a főmenüt.

Dupla kattintás a bal

Élő megjelenítési vagy lejátszási módban a dupla kattintás a

egérgombbal:

bal egérgombbal maximálisra növeli a képernyőt.

Az egér mozgatása: Az egér mozgatásával kiválaszthat egy menüelemet.

Egércsúsztatás: Mozgás módban az egér csúsztatásával kiválaszthat egy

mozgási területet. Színbeállítási menü módban az egér

csúsztatásával beállíthatja a színt és a hangerőt.

105

MAGYAR

Biztonsági óvintézkedések

FIGYELMEZTETÉS

ÁRAMÜTÉS VESZÉLYE!

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz

NE NYISSA FEL!

képviselője nyithatja fel.

Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről.

Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás

Száraz kendővel tisztítsa a terméket.

Ne használjon oldószert vagy súrolószereket.

Jótállás

A termék illetéktelen módosítása érvényteleníti jótállást. Nem vállalunk felelősséget a termék szakszerűtlen használata miatti

károkért.

Felelősségelhárító nyilatkozat

A termék kialakítása és műszaki jellemzői előzetes értesítés nélkül is módosulhatnak. Minden logó, terméknév és védjegy a megfelelő

tulajdonos védjegye vagy bejegyzett védjegye, azokat ennek tiszteletben tartásával említjük.

Leselejtezés

• A terméket elkülönítve, a megfelelő gyűjtőhelyeken kell leselejtezni.

Ne dobja ki a készüléket a háztartási hulladékokkal együtt.

• További információért lépjen kapcsolatba a forgalmazóval vagy a hulladékkezelésért felelős helyi hatósággal.

Ez a termék az Európai Unió minden tagállamában érvényes vonatkozó rendelkezések és irányelvek betartásával készült és került

forgalomba. Megfelel az értékesítési országban rá vonatkozó minden előírásnak és rendelkezésnek.

Kérésre hivatalos dokumentációt is rendelkezésre bocsátunk. A dokumentáció a teljesség igénye nélkül a következőket tartalmazza:

Megfelelőségi (és termékazonossági) Nyilatkozat, anyagbiztonsági adatlap, a termék vizsgálati jegyzőkönyve.

Támogatással kapcsolatos ügyekben keresse ügyfélszolgálatunkat:

webhely: http://www.nedis.com/en-us/

e-mail: rendeles@hqnedis.hu

telefon: +31 (0)73-5993965 (munkaidőben)

NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, HOLLANDIA

112
