Konig Electronic IP baby monitor: ITALIANO

ITALIANO

4

Aprite l'applicazione “uCare Cam” e selezionate:

Cliccate qui per installare la nuova telecamera Wi-Fi:

nella schermata della Finestra elenco telecamere (vedi Figura1).

5

Nella schermata successiva toccate il pulsante:

6

poi toccate il pulsante:

per passare al punto successivo (vedi Figura2).

Seguite le istruzioni nella schermata con l'elenco delle telecamere

passo per passo (vedi Figura3 e Figura4). Inserite un nome e una

password personalizzati per la telecamera (valori predeniti: 0000).

Per questioni di sicurezza, vi invitiamo a modicare la password

predenita una volta terminata la procedura di impostazione.

7

Fate clic sul pulsante:

(vedi Figura5). L'applicazione uCare Cam entrerà automaticamente

nella nestra di osservazione (vedi Figura6) e il LED di stato della

telecamera IP diventerà arancione.

48

ITALIANO

Figura2 Figura3 Figura4

Figura6Figura5

APPLE

Impostate il baby monitor IP anché si colleghi al router Wi-Fi

Aprite “Impostazioni” sul vostro dispositivo iOS, selezionate “Wi-Fi” e

8

attendete la ricerca di una rete. Il nome della rete è “Wi-Fi -cam-p2p”.

Selezionate “Wi-Fi-cam-p2p” per eettuare la connessione.

A questo punto, aprite l’app “uCare Cam” e selezionate la scheda “Wi-Fi

9

Connect” che si trova nella parte bassa dello schermo.

Selezionate “Router mode” e poi “Next”. Inserisca qui il nome della rete

10

Wi-Fi (SSID) e la password del suo router domestico.

Una volta ricevute queste informazioni, il baby monitor IP si riavvierà.

11

Attendete che riparta e collegatevi al router Wi-Fi. Una volta stabilito

il collegamento in modo corretto, il LED di stato diventerà arancione.

L’operazione potrebbe richiedere no a 5 minuti.

49

ITALIANO

A questo punto, selezionate il nome della telecamera nell’app

12

“uCareCam” per collegarvi.

Nota: Se il LED di stato non diventa arancione, controllate il vostro

router Wi-Fi e assicuratevi che il baby monitor IP si trovi nel raggio di

ricezione del segnale. Dopodiché, ripetete procedura di impostazione.

Installare il baby monitor IP tramite la modalità di collegamento WPS

Se il vostro router Wi-Fi ha un pulsante WPS (Wi-Fi Protected Setup), potete

utilizzarlo per impostare il baby monitor IP. (Dovete attivare la cifratura WPA/

WPA2 sul router). Sul router Wi-Fi vedrete un pulsante con scritto “WPS”.

Potrebbe esserci scritto anche “QSS” o “AOSS”

Impostazione modalità Wi-Fi - WPS

1

Aprite l’app “uCare Cam”

e selezionate “Wi-Fi Setting” o “Wi-Fi Connect” nella parte bassa dello

schermo.

Toccate il pulsante:

poi toccate il pulsante:

per passare al punto 2 (vedi Figura8).

Entrare in modalità WPS

2

Accendete il vostro baby monitor IP. Il LED di stato sul baby monitor IP

diventerà verde per circa 15 secondi.

Caricamento del programma

3

Il LED di stato diventerà rosso e lampeggerà per circa 15 secondi.

Premete il pulsante WPS sul vostro baby monitor IP

4

Attendete che il LED di stato si illumini alternativamente di rosso e

di verde, poi tenete premuto per circa 2 secondi il pulsante WPS/

RESET sul baby monitor IP per entrare in modalità WPS. Il LED di stato

diventerà verde e lampeggerà.

Attivate la modalità WPS del router Wi-Fi

5

Premete il pulsante WPS sul router Wi-Fi

50

ITALIANO

Selezione del router Wi-Fi

6

Selezionate il router Wi-Fi desiderato nella schermata (vedi Figura9).

Poi, selezionare il pulsante

per accedere al passo

successivo (vedi Figura10).

Figura8 Figura9 Figura10

Collegamento del baby monitor IP al router Wi-Fi

7

Attendete circa 1-2 minuti. Se il baby monitor IP si è collegato con

successo al router Wi-Fi, il LED di stato diventerà arancione.

Altrimenti, il LED di stato diventerà rosso e lampeggerà. Se

l’impostazione non ha avuto successo, tornate al punto 1 e riprovate.

8

Altrimenti, toccate il pulsante:

(vedi Figura11) e seguite le istruzioni.

Per motivi di sicurezza, inserite un nome e una password per la

telecamera e toccate il pulsante:

(vedi Figura13).

Il baby monitor IP entrerà automaticamente nella schermata di

9

osservazione (vedi Figura14).

51

ITALIANO

Figura11

Figura12

Figura13

Figura14

Una volta completato il collegamento Wi-Fi, attivate il baby monitor IP

Accensione

1

Inserite il connettore dell’alimentatore CC nella porta d’ingresso

dell’alimentazione del baby monitor IP e poi collegate l’alimentatore

a una presa di corrente. Il LED di stato sul baby monitor IP diventerà

verde per circa 15 secondi.

Caricamento del programma

2

Il LED di stato diventerà rosso e lampeggerà per circa 15 secondi.

52

ITALIANO

Ricerca del router Wi-Fi

3

Il LED di stato diventerà verde e lampeggerà

nché non viene trovato il router Wi-Fi (la

procedura potrebbe richiedere no a 5 minuti).

Una volta trovato il router, il LED di stato

diventerà arancione.

Se il baby monitor IP non riesce a collegarsi con

il router Wi-Fi, controllate lo stato del router o

provate con una nuova installazione.

All’interno dell’app, selezionate il nome della

telecamera che compare nell’elenco telecamere

e si aprirà la nestra di osservazione (vedi

Figura15

Figura15).

Aggiungete il baby monitor IP già installata all'applicazione

ANDROID (per Apple vedi: Passo 5)

1

Aprite l'applicazione “uCare Cam” e selezionate:

: Cliccate qui per importare la telecamera Wi-Fi installata

nella schermata della Finestra Elenco telecamere (vedi Figura16) per

aggiungere un baby monitor IP.

2

Toccate il pulsante:

Il vostro dispositivo entrerà in modalità codice QR.

Nota: dovete avere uno scanner per codici QR installato sul vostro

dispositivo.

Individuate il codice QR sul retro del baby monitor IP e scansionatelo.

3

Una volta scansionato il codice QR, l’UID (Unique ID code) apparirà

sulla schermata del vostro dispositivo (vedi Figura17).

Inserite un nome e una password personalizzati per la telecamera e

4

toccate il pulsante:

(vedi Figura17).

La nuova telecamera verrà aggiunta all’elenco (vedi Figura18).

53

ITALIANO

Figura16 Figura17 Figura18

APPLE

5

Aprite l’app “uCare Cam” .

Selezionate, nella schermata con l'elenco delle telecamere, il segno “+”

6

in alto a destra dello schermo.

Selezionate l’opzione “Scan camera QR code”.

7

Nota: dovete avere uno scanner per codici QR installato sul vostro

dispositivo.

Individuate il codice QR sul retro del baby monitor IP e scansionatelo.

8

Una volta scansionato il codice QR, apparirà l’UID (Unique ID code).

9

Inserite un nome personalizzato per la telecamera e toccate “DONE”

sulla parte in alto a destra dello schermo.

Per ulteriori spiegazioni sull’app, il baby monitor IP e le FAQ, consultate il

manuale COMPLETO (solo in inglese) contenuto nel CD in dotazione con

questo prodotto.

54

ITALIANO

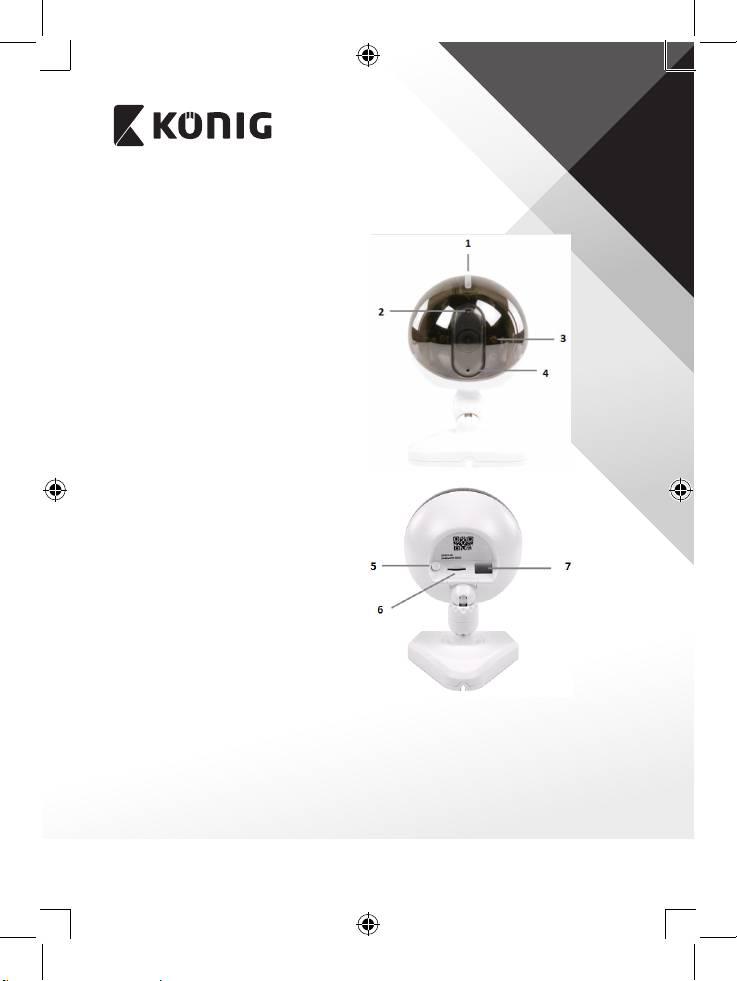

Descrizione prodotto

KN-BM40

1. Indicatore LED

2. Sensore di intensità luminosa

3. LED IR

4. Microfono

5. Pulsante WPS/RESET

6. Alloggiamento per scheda micro SD

7. Ingresso 5 V CC

55

ITALIANO

Precauzioni di sicurezza:

PRECAUZIONI

RISCHIO DI SCOSSE ELETTRICHE

Per ridurre il rischio di scosse elettriche, il presente dispositivo deve essere aperto SOLO

NON APRIRE

da un tecnico autorizzato, nel caso sia necessario ripararlo.

Scollegare il prodotto dalla rete di alimentazione e da altri apparecchi se dovesse

vericarsi un problema.

Non esporre l'apparecchio ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto.

Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Qualsiasi modica e/o cambiamento al prodotto annullerà la garanzia. Non si accettano responsabilità per danni causati

da un uso non corretto di questo prodotto.

Dichiarazione di non responsabilità:

Il design e le caratteristiche tecniche sono soggetti a modica senza necessità di preavviso. Tutti i marchi, loghi e nomi dei

prodotti sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Smaltimento:

• Questo prodotto è soggetto a raccolta dierenziata nei punti di raccolta appropriati.

Non smaltire dispositivi elettronici con i riuti domestici.

• Per maggiori informazioni, contattare il rivenditore o le autorità locali responsabili per la gestione dei

riuti.

Il presente prodotto è stato realizzato e fornito in conformità a tutte le norme e le direttive vigenti, con validità in tutti

gli stati membri della Comunità Europea. Inoltre è conforme alle speciche e alle normative applicabili nel paese in cui

è stato venduto.

La documentazione uciale è disponibile su richiesta. Essa include a titolo esemplicativo ma non limitativo:

Dichiarazione di conformità (e di identità del prodotto), scheda di sicurezza dei materiali, rapporto di prova del prodotto.

Contattare il nostro servizio clienti per assistenza:

tramite il nostro sito web: http://www.nedis.it/it-it/contatti/modulo-contatto.htm

tramite e-mail: service@nedis.com

tramite telefono: +31 (0)73-5993965 (in orario di ucio)

NEDIS B.V., De Tweeling 28, 5215 MC’s-Hertogenbosch, Paesi Bassi

56
