Konig Electronic Digital video recorder with built-in 1 TB hard disk: NORSK

NORSK

Innholdsfortegnelse

• Om denne korte håndboken 197

• Pakkeinnhold 197

• Tekniske spesikasjoner 198

• Sikkerhetsforhåndsregler 200

• Produktbeskrivelse 201

- Frontpanel 201

- Bakpanel 201

- Fjernkontroll 202

- Mus 203

• Installasjonsanvisninger 204

• Brukerveiledning 204

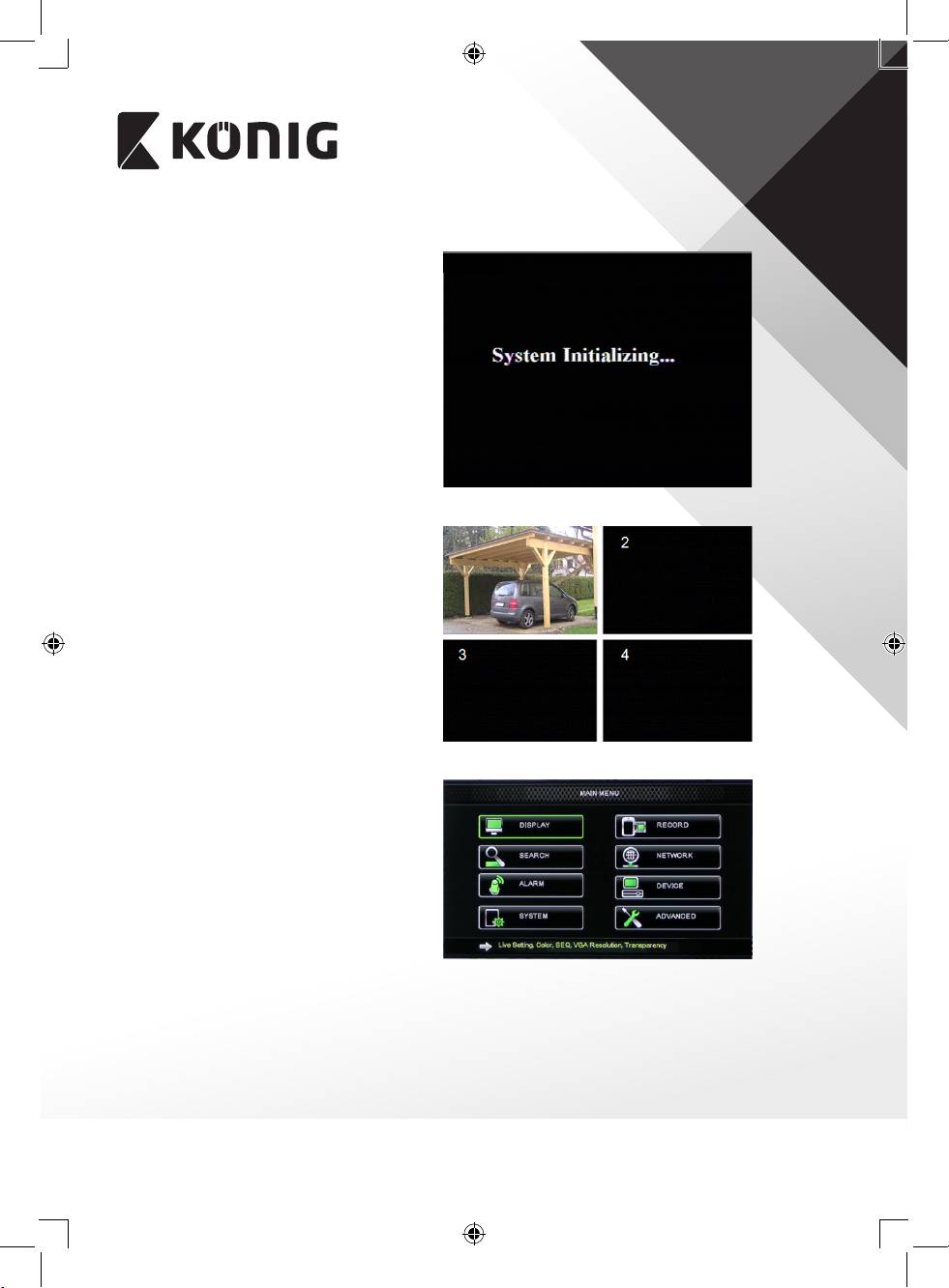

- Slå på systemet 205

- Områdekart over hovedmeny 206

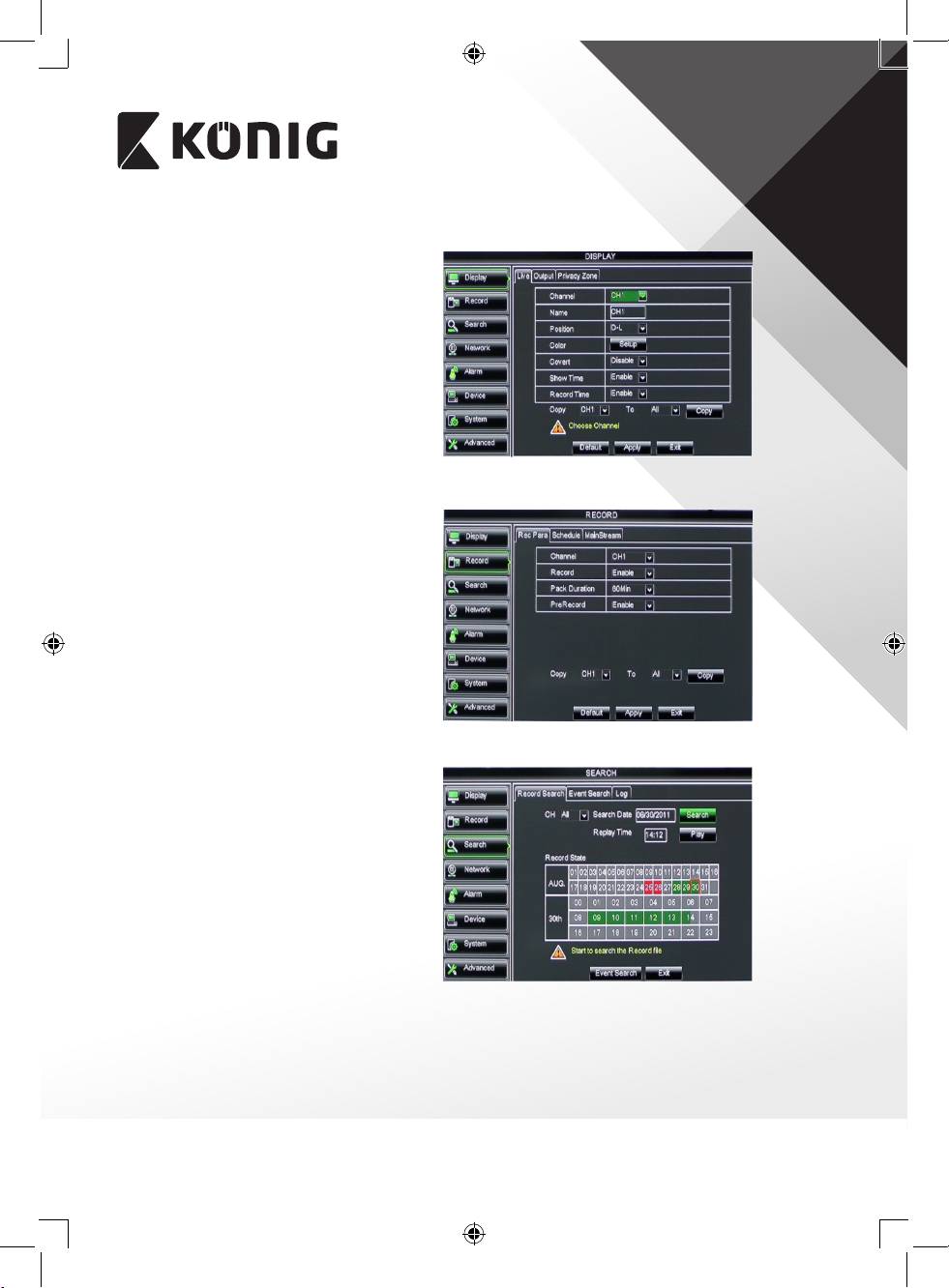

- DISPLAY 207

- RECORD 207

- SEARCH 207

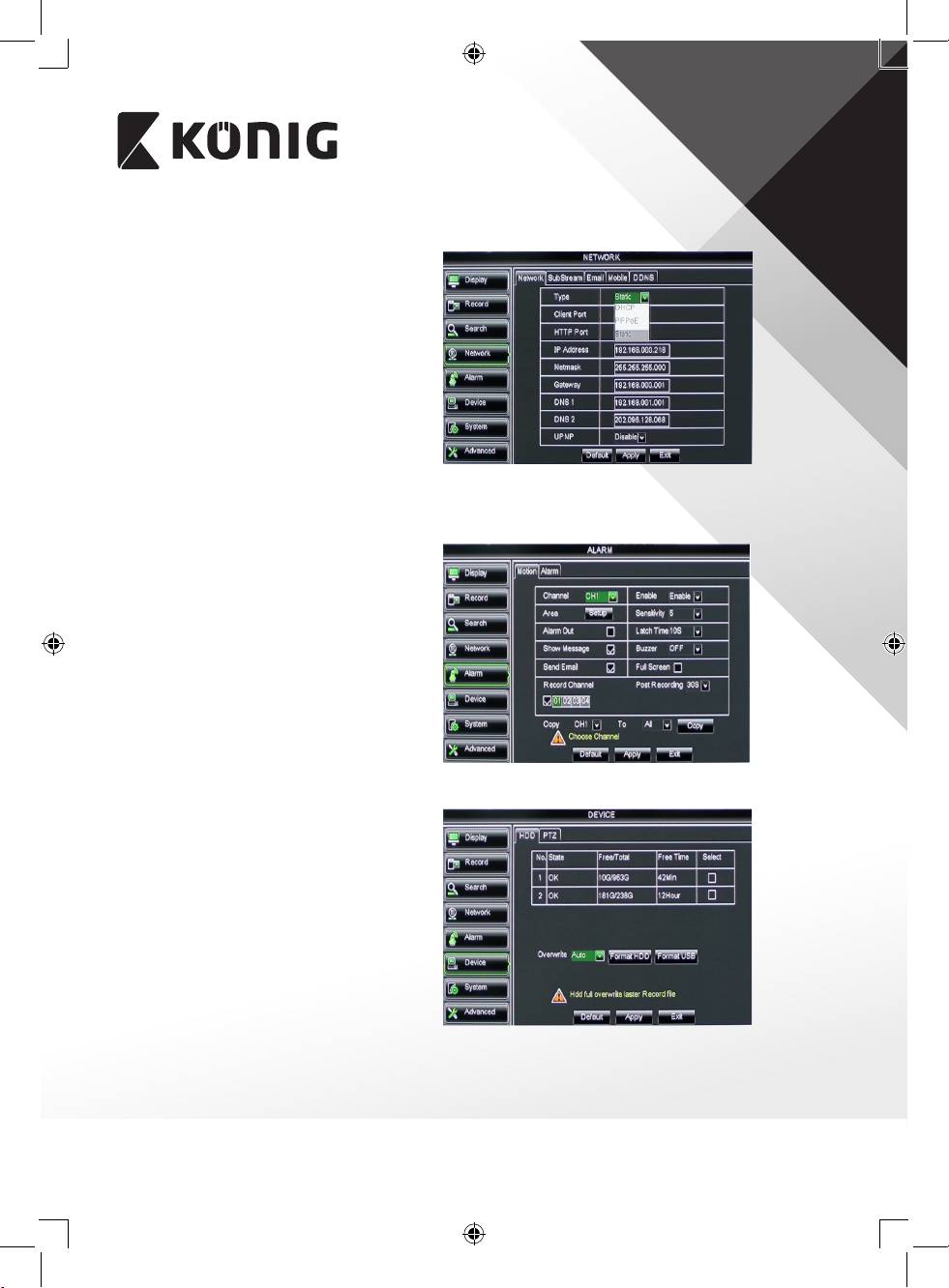

- NETWORK 208

- ALARM 208

- DEVICE 208

- SYSTEM 209

- ADVANCED 209

• Mobil enhetsstøtte 209

• Sikkerhetsforhåndsregler 210

• Vedlikehold 210

• Garanti 210

• Ansvarsfraskrivelse 210

• Avhending 210

Om denne korte håndboken

Denne brukerhåndboken beskriver bruk og installering av den digitale videoopptakeren og

kameraene. Se den omfattende engelske håndboken for mer informasjon om den digitale

videoopptakeren(DVR).

• Vi anbefaler at du leser disse instruksene før du installerer/bruker

overvåkningskamerasystemet.

• Oppbevar instruksene på et trygt sted for fremtidig bruk.

Pakkeinnhold

SAS-SETDVR35

• 1x DVR: SAS-DVR1004

• 2x kamera: SAS-CAM1100

•

2x

18 meters forbindelseskabel

• 1x ernkontroll (inkl. 2x AAA-batterier)

• 1x USB-mus

• 1x AC/DC-strømforsyning

197

NORSK

•

1x

HDMI kabel

•

1x

EU & UK-strømkabel

• 1x CD-ROM

• Installasjonsveiledning

SAS-SETDVR45

• 1x DVR: SAS-DVR1004

• 4x kamera: SAS-CAM1100

•

4x

18 meters forbindelseskabler

• 1x ernkontroll (inkl. 2x AAA-batterier)

• 1x USB-mus

• 1x HDMI™-kabel

• 1x AC/DC-strømforsyning

• 1x EU-strømkabel

• 1x UK-strømkabel

• 1x CD-ROM

• Installasjonsveiledning

SAS-DVR1004/1008/1016

•

1x DVR

• 1x ernkontroll (inkl. 2x AAA-batterier)

• 1x USB-mus

• 1x HDMI™-kabel

• 1x AC/DC-strømforsyning

• 1x EU-strømkabel

• 1x UK-strømkabel

• 1x CD-ROM

• Installasjonsveiledning

SAS-CAM1100/1110

• 1x kamera

•

1x

18 meters forbindelseskabel

• Instruksjonshefte

SAS-CAM1200/1210

• 1x kamera

•

1x

18 meters forbindelseskabel

• Instruksjonshefte

Tekniske spesikasjoner

Digital videoopptaker SAS-DVR1004/1008/1016

• Videokomprimering: H.264

• Videosystem:

PAL/NTSC

• Operativsystem:

Linux

• Videoinngang:

4/8/16 kanaler BNC

• Videoutgang:

1 kanal BNC/1 kanal VGA/1 kanal HDMI™ 1080p

• Lydinngang:

2/

4 kanaler RCA

198

NORSK

• Lydeekt:

1 kanaler RC

A

• VGA-oppløsning:

800x600, 1024x768, 1280x1024, 1440x900, 1920x1080

• Display-oppløsning:

PAL: 960x576 @ 25 fps (hver kanal)

NTSC: 960x480 @ 30 fps (hver kanal)

• Opptaksoppløsning:

PAL D1-modus: 360x288 (CIF), 720x288 (HD1), 720x576(D1)

960H-modus: 480x288 (WCIF), 960x288 (WHD1),

960x576(WD1)

NTSC D1-modus: 360x240 (CIF), 720x240 (HD1), 720x480(D1)

960H-modus: 480x240 (WCIF), 960x240 (WHD1),

960x480(WD1)

• Bildefrekvens for opptak: PAL (hver kanal) D1-modus/960H-modus: 25 fps

NTSC (hver kanal) D1-modus/960H-modus: 30 fps

• Display:

fullskjerm/redelt/PIP/S.E.Q.

• HDD-grensesnitt:

1x SATA 8,9cm eller 6,3cm

• HDD-ytelse:

opp til 2 TB max

• Avspilling:

4/8/16 kanaler samtidig

• Avspilling via nettverk: 4 kanaler

• Nettverksgrensesnitt: RJ45, 10 m/100 m

• Nettverksprotokoll:

støtter TCP/IP, DHCP, DDNS, PPPoE

• Nettverksfunksjoner:

støtter sanntidsvisning med Internet Explorer og mobiltelefon

• USB-grensesnitt:

USB 2,0 for mus og sikkerhetskopiering av ler/oppgradering

• Sikkerhetskopiering:

AVI-l via USB minnepinne/utskiftbar HDD USB-disk/USB CD/

nettverk

• Støtte:

maks. 7 bruker

• Drift:

sanntidsvisning, opptak, avspilling, sikkerhetskopiering og

erntilgang samtidig

• Opptakskvalitet:

best/god/normal

• Opptaksmodi:

normal/tidsplanlagt/bevegelsesvarsling/ernstyrt opptak

• Forhåndsopptak:

3 sek.

• Avspillingsmodus:

spil av/hurtigfremspoling/hurtig tilbakespoling/bilde for bilde

• Avspillingssøk:

Dato/tid/lliste

• Tid pr. opptakspakke:

15/30/45/60 min.

• Privatsone:

Ja

• Strømforsyning:

DC 12 V/3 A

• Mål:

300x222x50 mm

• Vekt:

1,5 kg (uten HDD)

Camera SAS-CAM1100

• Bildebrikke: 1/4" CMOS

• Lense:

3,60 mm

• Horisontal oppløsning: 700 TVL

• Synsvinkel:

45°

• Infrarød LED:

24 stk, 5 ~ 10 m

• Lyssensitivitet:

1,5 lux

• Elektronisk lukker:

1/50 (1/60) ~ 1/100000 sek.

199

NORSK

• S/N-forhold:

> 48 dB

• Forsterkning:

auto

• Gammakorreksjon:

> 0,45

• Beskyttelse:

IP66

• Driftstemperatur:

-20 °C ~ 55 °C

• Videoutgang:

1,0 V p-p/75 Ω

• Spenning:

DC 12 V

• Mål:

145x60x55 mm

• Vekt (inkl. brakett):

350 g

Kamera SAS-CAM1200/1210

• Bildebrikke: 1/4" CMOS

• Lense:

3,60 mm

• Horisontal oppløsning: 700 TVL

• Synsvinkel:

45°

• Infrarød LED:

24 stk, 5 ~ 10 m

• Lyssensitivitet:

1,5 lux

• Elektronisk lukker:

1/50 (1/60) ~ 1/100000 sek.

• S/N-forhold:

> 48 dB

• Forsterkning:

auto

• Gammakorreksjon:

> 0,45

• Beskyttelse:

IP66

• Driftstemperatur:

-20 °C ~ 55 °C

• Videoutgang:

1,0 V p-p/75 Ω

• Spenning:

DC 12 V

• Mål:

100x75 mm

• Vekt (inkl. brakett):

250 g

Sikkerhetsforhåndsregler

Ikke åpne kameraet eller DVR-en hvis det oppstår funksjonsfeil. Disse produktene skal kun

åpnes av en kvalisert tekniker.

Ikke senk kameraet eller DVR-en i væske.

Ikke utsett DVR-en til vann eller fuktighet.

Ikke utsett kameraet eller DVR-en for høye temperaturer (se tekniske spesikasjoner).

Ikke installer systemet i nærheten av kraftige magnetfelt, f.eks. høyttalere. Dette kan påvirke

systemets ytelse.

200

NORSK

Produktbeskrivelse

Frontpanel (sas-dvr1004)

1. CH1, berør for å velge kanal 1

2. CH2, berør for å velge kanal 2

3. CH3, berør for å velge kanal 3

4. CH4, berør for å velge kanal 4

5. ALL, berør for å velge (se) alle kanalene på én skjerm (quadvisning)

6. PLAY/PAUSE, berør for å starte avspilling eller sette avspillingen på pause

7. REC, berør for å starte opptak

8. MENU/ESC, berør for å velge meny eller gå ut av menyen

9. Valgknapp:

</¯ Flytt til venstre/spol tilbake

>/˘ Flytt til høyre/spol forover

A Flytt opp

V Flytt ned

10. HDD, indikator for harddisk

11. PWR, strømindikator

12. IR EYE, for å motta IR-signaler fra ernkontroll

13. USB-kobling for mus

Bakpanel
