Kamera SAS-CAM1100

• Obrazový senzor: 1/4" CMOS

• Objektiv:

3,60 mm

• Vodorovná rozlišovací schopnost: 700 televizních řádků

• Zorný úhel:

45°

• Infračervené LED:

24 ks, 5 ~ 10 m

• Citlivost na světlo:

1,5 Luxů

• Elektronická uzávěrka:

1/50 (1/60) ~ 1/100.000 sek.

• Poměr signálu k šumu:

> 48 dB

• Zisk:

auto

• Gama korekce:

> 0,45

• Ochrana:

IP66

• Provozní teplota:

-20 °C ~ 55 °C

• Video výstup:

1,0 V p-p/75 

• Napětí:

Stejnosm. 12 V

• Rozměry:

145×60×55 mm

• Hmotnost (s nosníkem):

350 g

Kamera SAS-CAM1200/1210

• Obrazový senzor: 1/4" CMOS

• Objektiv:

3,60 mm

• Vodorovná rozlišovací schopnost: 700 televizních řádků

• Zorný úhel:

45°

• Infračervené LED:

24 ks, 5 ~ 10 m

• Citlivost na světlo:

1,5 Luxů

• Elektronická uzávěrka:

1/50 (1/60) ~ 1/100.000 sek.

• Poměr signálu k šumu:

> 48 dB

• Zisk:

auto

• Gama korekce:

> 0,45

• Ochrana:

IP66

• Provozní teplota:

-20 °C ~ 55 °C

• Výstup videa:

1,0 V p-p/75 

• Napětí:

Stejnosm. 12 V

• Rozměry:

100 × 75 mm

• Hmotnost (s nosníkem):

250 g

Bezpečnostní opatření

V případě poruchy nedemontujte kameru ani DVR. Tyto produkty by měl otevřít pouze

kvalikovaný servisní technik.

Neponořujte kameru a DVR do tekutin.

Nevystavujte DVR vodě nebo vlhkosti.

Nevystavujte kameru nebo DVR vysokým teplotám (viz technické údaje).

Neinstalujte systém v blízkosti silných magnetických polí jako je např. reproduktor. Může to

mít vliv na výkon systému.

144

ČE SKY

Popis výrobku

Přední panel (sas-dvr1004)

1. CH1, Stiskněte pro výběr kanálu 1

2. CH2, Stiskněte pro výběr kanálu 2

3. CH3, Stiskněte pro výběr kanálu 3

4. CH4, Stiskněte pro výběr kanálu 4

5. ALL, Stiskněte pro výběr (zobrazení) všech kanálů na 1obrazovce (čtvercové zobrazení)

6. PLAY/PAUSE, Stiskněte pro spuštění nebo pozastavení přehrávání

7. REC, Stiskněte pro spuštění nahrávání

8. MENU/ESC, Stiskněte pro výběr nebo opuštění nabídky

9. Tlačítko Zvolit:

</¯ Pohyb doleva/převíjení zpět

>/˘ Pohyb doprava/převíjení vpřed

A Pohyb nahoru

V Pohyb dolů

10. HDD, Kontrolka pevného disku

11. PWR, Kontrolka napájení

12. IR EYE, Slouží pro příjem infračervených signálů dálkového ovladače

13. USB konektor myši

Zadní panel

145

ČE SKY

1. Video vstup (kamera)

2. Video výstup (kompozit)

3. Zvukový vstup

4. Video výstup (VGA)

5. RS485/snímač/rozhraní alarmu (viz diagram níže)

6. Nepoužíváno

7. Zvukový výstup

8. Video výstup (HDMI)

9. Ethernetový port (LAN)

10. USB port (ash disk, pevný disk)

11. Vstup DC 12 V

12. Vypínač

Dálkové ovládání

1. Tlačítko ztlumení: stiskněte pro vypnutí

zvuku.

2. Tlačítko Vše: stiskněte pro vybrání

(zobrazení) všech kanálů na 1obrazovce

(kvadrantové zobrazení).

3. Numerická tlačítka: stiskněte pro vybrání

kanálu nebo zadání čísla.

4. Tlačítko Nabídka: stiskněte pro vybrání

nabídky.

5. Tlačítko Podnabídka: stiskněte pro vybrání

podnabídky.

6. Tlačítko Vybrat: pomocí kurzoru vyberte

možnosti a stiskněte tlačítko.

7. Tlačítka Přehrát a Záznam

Tlačítko Vzad: stiskněte pro přetočení videa

vzad.

Tlačítko Přehrát: stiskněte pro spuštění

přehrání videa.

Tlačítko Vpřed: stiskněte pro přetočení

videa vpřed.

Tlačítko Záznam: stiskněte pro záznam

videa.

Tlačítko Pauza: stiskněte pro pozastavení

videa.

Tlačítko Stop: stiskněte pro zastavení videa.

146

ČE SKY

Myš

Kliknutí na levé tlačítko myši: V režimu zamknutí nabídky vstupte do místní

nabídky a klikněte na jakoukoli podnabídku pro

rozevření okna přihlášení. V režimu odemknutí

nabídky vstupte do místní nabídky a klikněte na levé

tlačítko myši pro přímý vstup do jakékoli podnabídky.

Po vstupu do hlavní nabídky klekněte levým

tlačítkem myši pro vstup do jakékoli podnabídky:

v režimu nabídky (přesný soubor) klikněte levým

tlačítkem myši pro přehrání zaznamenaného

souboru.

Změňte stav zaškrtávacího políčka a oblast detekce

pohybu.

Pro přístup k rozevírací nabídce klikněte na pole

se seznamem: pokud je zobrazení doby prodlevy

spuštěno, klikněte levým tlačítkem a zastavte jej.

Klikněte levým tlačítkem pro vybrání hodnot v poli

pro úpravy nebo rozevírací nabídce a vyberte čínské

znaky, speciální symboly a numerické znaky. Můžete

také kliknout na levé tlačítko místo (enter

) nebo

(backspace

).

Kliknutí na pravé tlačítko myši: V režimu živého zobrazení klikněte na pravé tlačítko a

rozevřete hlavní nabídku.

Dvojité kliknutí na levé tlačítko myši: V režimu živého obrazu nebo režimu přehrávání lze

dvojitým kliknutím maximalizovat obrazovku.

Pohyb myši: Vybrat položku nabídky.

Posun myši: Pokud jste v režimu pohybu, posuňte myš pro vybrání

oblasti pohybu. Pokud jste režimu nabídky nastavení

barvy, posuňte myš pro upravení barvy a hlasitosti.

147

ČE SKY

Pokyny k instalaci

Propojovací kabel

Ke kamerovému

vstupu

Vstup pro max. 4/8/16

kamery

K vstupu DC 12 V

Rozdělovací kabel s

5×DC výstupem

Připojte rozdělovací kabel k napájecímu zdroji

AC/DC

napájecí zdroj

K napájení AC 220 V

Pokyny k použití

K dobrému začátku následující kapitoly popisují některé vlastnosti a funkce DVR. Podívejte se

prosím do obšírnějšího anglického manuálu pro získání podrobností o DVR. Pro systémová

nastavení je doporučeno použití myši.

Poznámka: jazyk systému lze nastavit na několik jazyků. Nicméně snímky obrazovky uvedené

v tomto manuálu jsou uvedené pouze v angličtině.

148

ČE SKY

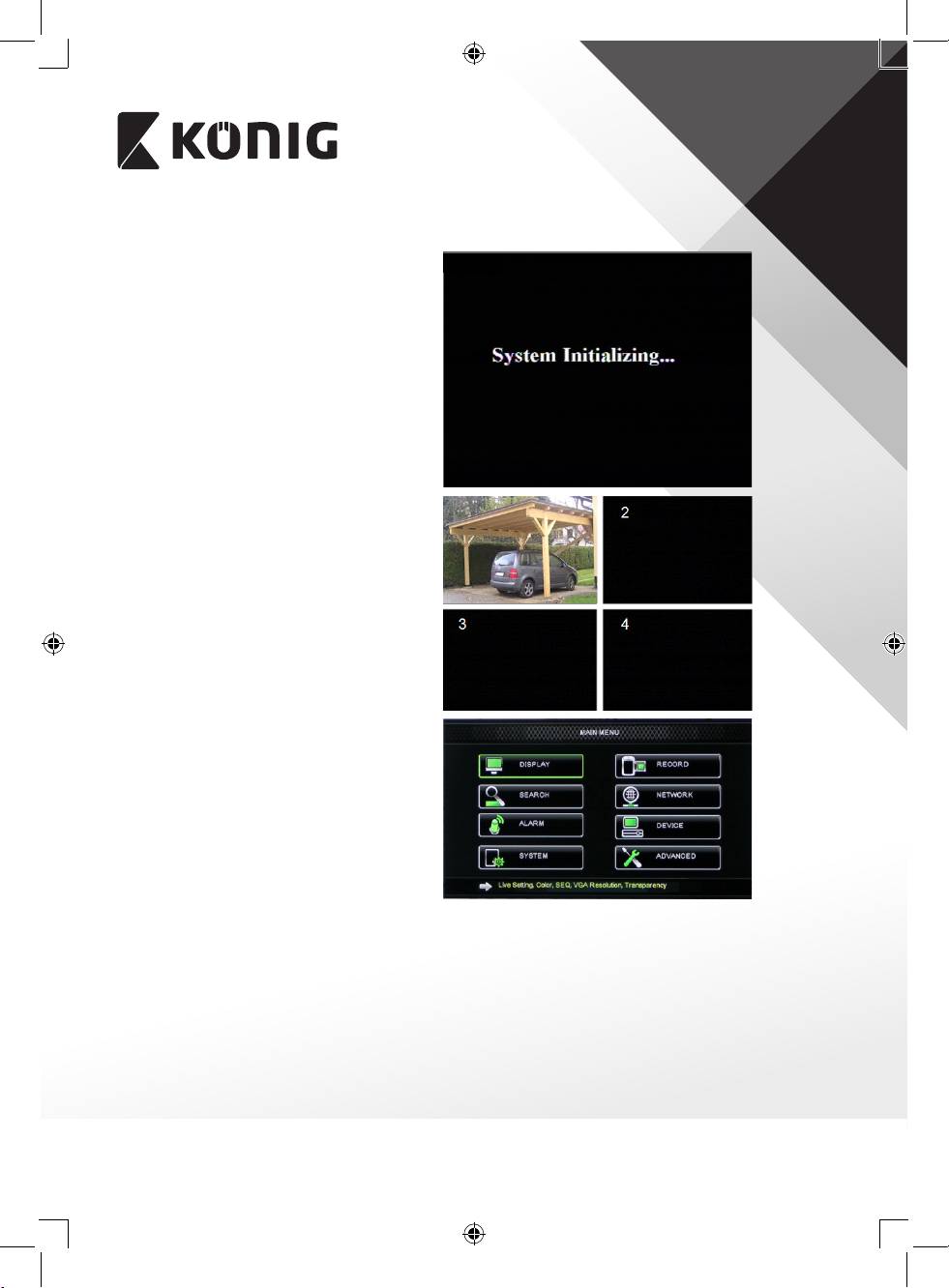

Spuštění systému

Po připojené propojovacích kabelů kamery a

monitoru připojte k DVR a elektrické zásuvce

napájecí kabel. Pro spuštění systému stiskněte

tlačítko napájení umístěné na zadním panelu.

Otevře se inicializační obrazovka systému.

Po dokončení inicializace systému DVR

automaticky zobrazí živou obrazovku

připojených kamer (1, 2, 3 nebo4). Tomu se

říká živý režim.

MAIN MENU

Pro vstup do rozhraní hlavní nabídky klikněte

v živém režimu na tlačítko nabídky umístěné

na předním panelu nebo na dálkovém

ovladači. Můžete také kliknout na pravé

tlačítko myši a zobrazit panel nástrojů s

ikonou hlavní nabídky.

V režimu hlavní nabídky můžete ovládat

nastavení správce zařízení, jako je zobrazení,

záznam, síť, hledání, zařízení, systém,

pokročilá nastavení atd. Schéma hlavní

nabídky najdete na další straně.

149

ČE SKY

Schéma hlavní nabídky

Poznámka: v následujících pokynech se předpokládá, že hlavní nabídku DVR ovládáte pomocí

myši.

150

ČE SKY

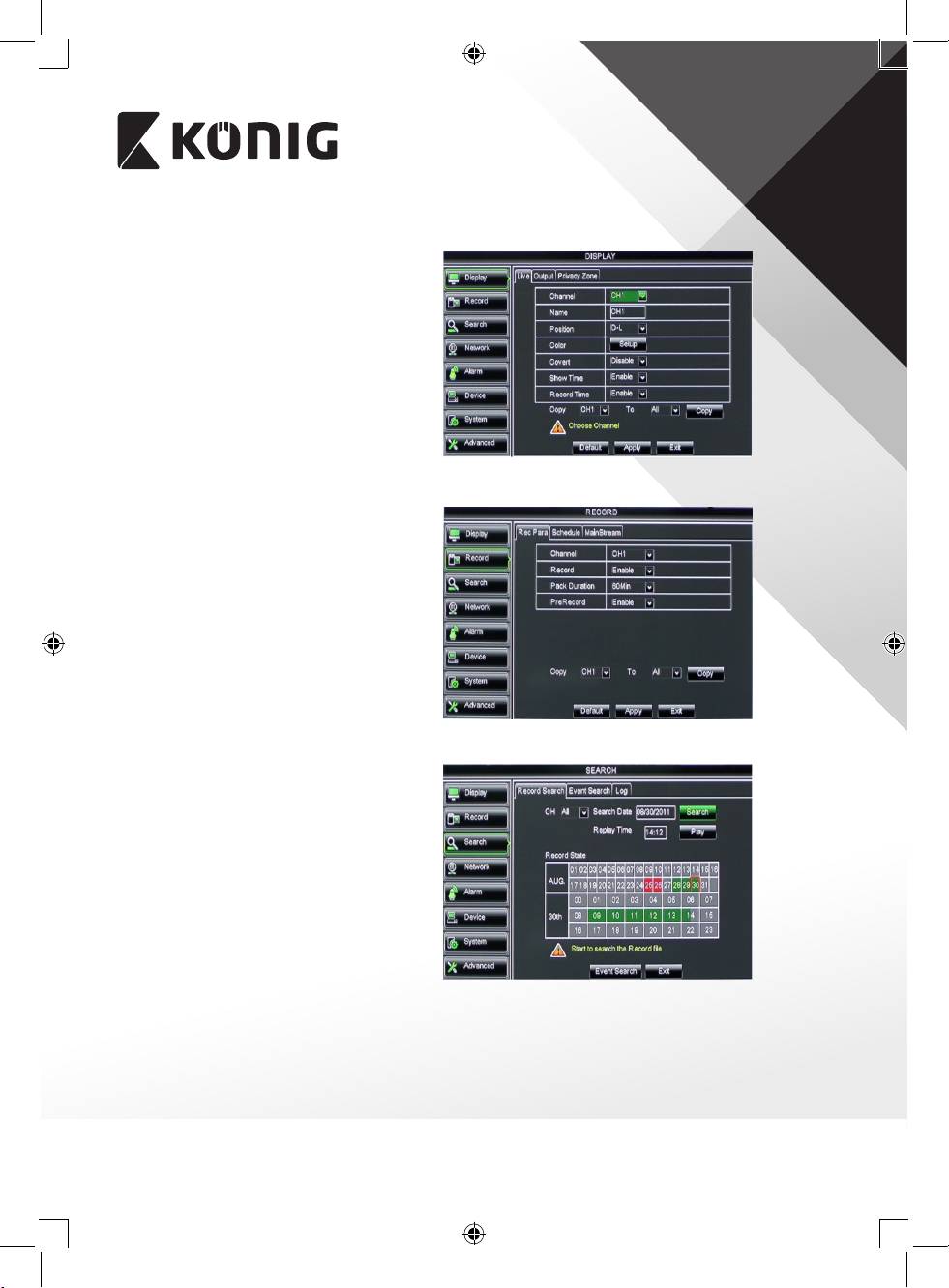

DISPLAY

Pokud v hlavní nabídce kliknete na

display,vstoupíte do části pro zobrazení.

Živý režim obsahuje na obrazovce ukázané

nastavení/informace na kanál a pokud je DVR

v živém režimu, nastavení barvy na kanál.

Výstup obsahuje nastavení pro video výstup

k monitoru.

Pomocí privátní zóny můžete na jeden

kanál nastavit 4zóny, které díky privátním

omezením nebudou viditelné.

RECORD

Část pro nastavení parametrů nahrávání.

Konečné nastavení nahrávání denuje celkový

čas nahrávání s pevným diskem o velikosti

500GB.

S průměrným nastavením může DVR nahrávat

po dobu 14dnů (založeno na 8hodinách

denně).

SEARCH

Část hledání nabízí možnost hledat záznamy

podle data, času nebo události.

Možnost deníku vám umožňuje pohlédnout si

informace deníku, které jste hledali.

Možnost zálohování exportuje všechny

uvedené informace deníku.

151

ČE SKY

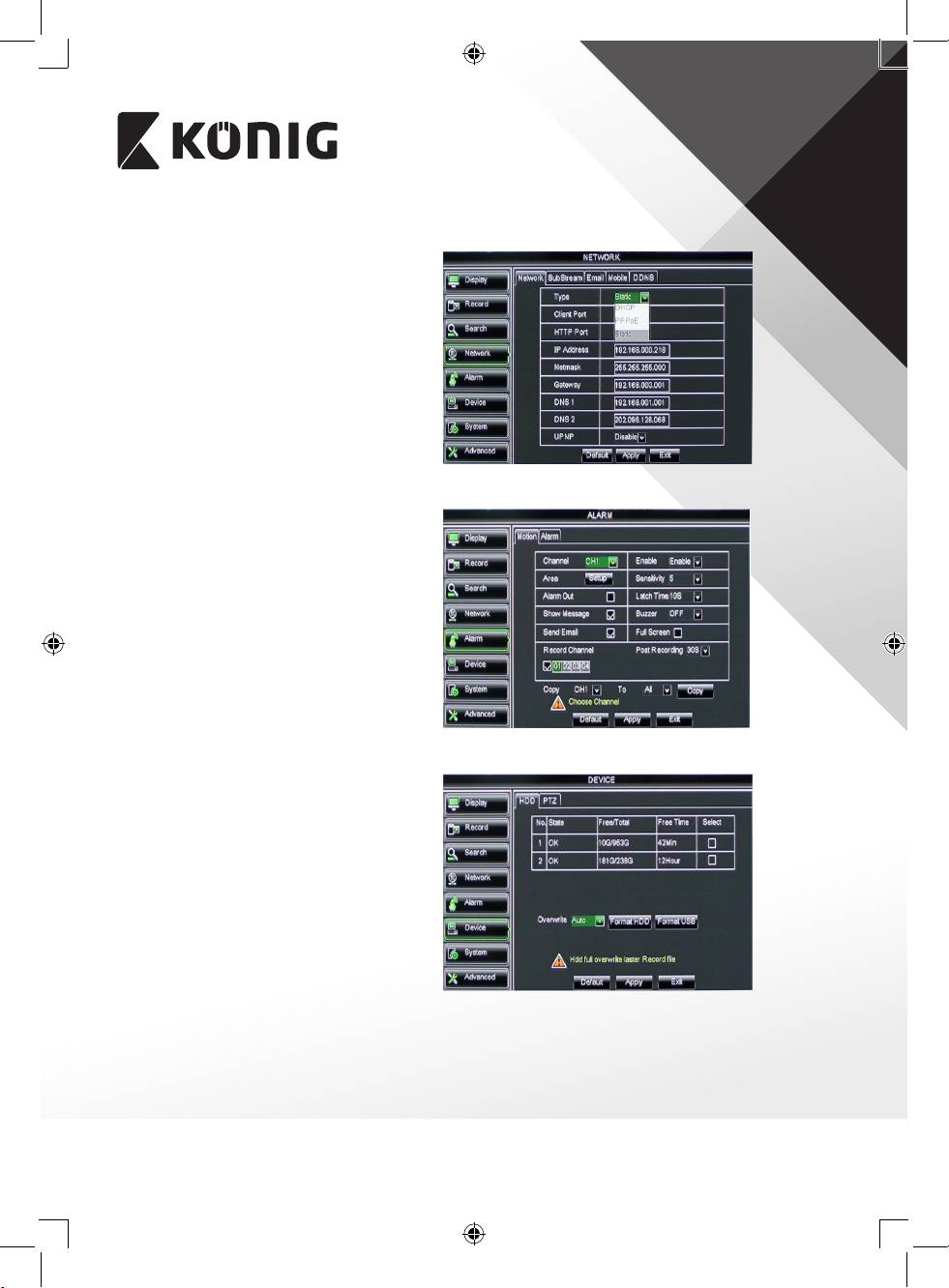

NETWORK

Zahrnuje všechna síťová nastavení sloužící k

integraci DVR systému do vaší sítě.

Pro nastavení sítě jsou doporučeny určité

znalosti se sítěmi. Pro pomoc se prosím

obraťte na svého prodejce nebo jakoukoli

osobu se síťovými znalostmi.

Pro připojení DVR k internetu musí být síťové

části provedena určitá nastavení.

Podívejte se prosím do obšírnějšího

anglického manuálu pro získání podrobností

o síťových nastaveních.

ALARM

Nabízí možnost nastavit alarm pohybu na

kanál. Po denování parametrů začne DVR

nahrávat pokaždé, když zjistí nějaký pohyb.

Část týkající se alarmu vám umožní připojení

k externímu detektoru pohybu a nastavení

příslušných parametrů.

DEVICE

Část s informacemi týkajícími se kapacity

pevného disku a nastavení naklánění, otáčení

a zoomu kamery.

152

ČE SKY

SYSTEM

Poskytuje obecná nastavení pro systém DVR a

jeho uživatele.

ADVANCED

Část pro pokročilá nastavení a další systémová

nastavení.

Podpora mobilních zařízení

Tento DVR podporuje datový proud živého vysílání z kamery

do mobilních zařízení, jako jsou chytré telefony a tablety. Tímto

způsobem můžete mít přístup k vašim bezpečnostním systémům, ať

jste kdekoli.

Abyste mohli vysílání přijímat, nainstalujte si do svého mobilního

zařízení aplikaci RXCamPro. Aplikaci naleznete v Apple App Store

(iOS5.0 nebo vyšší) a Google Play (Android2.3 nebo vyšší).

Poznámka: pro použití podpory mobilních zařízení musí být DVR k internetu připojen pomocí

správného síťového nastavení.
