Instalacja

!

 Ważnym jest, aby zachować niniejszą instrukcję dla przyszłych konsultacji.

W razie sprzedaży, odsprzedania, czy przeniesienia, należy upewnić się,

czy znajduje się ona wraz z urządzeniem i odpowiednimi uwagami, aby

poinformować nowego właściciela o jego funkcjonowaniu.

!

 Należy uważnie przeczytać instrukcję: zawieraja ona ważne informacje

dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawienie

!

 Opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z

normami zbierania odpadów (patrz Środki ostrożności i zalecenia).

!

 Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami i

przez personel zawodowo do tego przygotowany. Błędna instalacja może

spowodować powstanie szkód wobec osób, zwierząt lub rzeczy.

!

  Niniejsze  urządzenie  może  zostać  zainstalowane  wyłącznie  w

pomieszczeniach ze stałą wentylacją, zgodnie z zaleceniami obowiązujących

norm krajowych. Należy dochować następujących warunków:

•  Pomieszczenie powinno posiadać system odprowadzający na zewnątrz

gazów spalinowych składający się z okapu lub wyciągu elektrycznego,

uruchamianego automatycznie każdorazowo podczas uruchomienia

urządzenia.

W kominie lub w odgałęzionym przewodzie dymnym

(przeznaczonym dla urządzeń kuchennych)

Bezpośrednio

na zewnątrz

•  Pomieszczenie powinno posiadać funkcjonalny system dopływu

powietrza umożliwiający normalne spalanie. Dopływ niezbędnego do

spalania powietrza nie powinien być mniejszy niż 2 m

3

/h na każdy kW

zainstalowanej mocy.

System może polegać na bezpośrednim

poborze powietrza z zewnątrz budynku przy

pomocy  kanału  o  przekroju  użytecznym

przynajmniej 100 cm

2

 i zabezpieczonego przed

przypadkowym zaślepieniem.

Albo też, w sposób pośredni, z przyległych

pomieszczeń  wyposażonych  w  przewód

wentylacyjny jak opisany powyżej, a nie będący

częścią wspólną dla całej nieruchomości

ani nie mający połączeń z pomieszczeniami

sypialni lub w których występuje zagrożenie

pożarem.

•  Intensywne i długotrwałe stosowanie urządzenia może wymagać

dodatkowej wentylacji, na przykład otwarcia okna lub bardziej skutecznej

wentylacji, zwiększającej mechaniczną siłę ssania (jeśli już istnieje).

•  Skroplone gazy pochodne ropy naftowej, cięższe od powietrza, opadają

w dół. Dlatego pomieszczenia, w których przechowywane są butle GPL

powinny przewidywać otwory prowadzące na zewnątrz umożliwiające

spływanie ku dołowi ewentualnych wycieków gazu. Ponadto butle

A

Przykłady otwarcia

wentylacji

dla powietrza do spalania

Pomieszczenie

przyległe

Pomieszczenie

przeznaczone

do przewietrzania

Zwiększenie szczeliny pomiędzy

drzwiami a podłogą

GPL, niezaleznże od tego czy są puste, czy częściowo napełnione,

nie powinny być instalowane ani składowane w pomieszczeniach  lub

komorach o położonych poniżej poziomu podłogi (piwnice, itp.). Dobrze

jest przechowywać w pomieszczeniu jedynie butle aktualnie użytkowaną,

umocowaną w sposób nie narażający jej na bezpośrednie oddziaływanie

źródeł ciepła (piece, kominki, piecyki, itp.) mogące doprowadzić do wzrostu

temperatury powietrza powyżej 50°C.

Zabudowa

W celu poprawnego zainstalowania płyty grzewczej należy zachować

następujące środki ostrożności:

•  Meble znajdujące się obok, a których wysokość przekracza wysokość

płyty roboczej, powinny zostać odsunięte przynajmniej na 200 mm od

krawędzi płyty roboczej.

•  Okapy powinny być zainstalowane zgodnie z warunkami wymaganymi

podanymi przez instrukcje samych okapów, jednak w minimalnej odległości

650 mm (patrz ilustracja).

•  Umieścić sąsiadujące z okapem szafki wiszące na wysokości minimalne

od szczytu 420 mm (patrz ilustracja).

By płyta grzewcza mogła być zainstalowana

pod szafką wiszącą, ta ostatnia powinna

znajdować się w odległości minimalnej od

szczytu wynoszącej 700 mm.

•  Wnęka na obudowę powinna mieć wymiary podane na ilustracji.

Przewidziano uchwyty mocujące umożliwiające zamocowanie płyty na

podstawie posiadającej grubość od 20 do 40 mm. Aby solidnie zamocować

płytę zaleca się zastosowanie wszystkich uchwytów znajdujących się do

dyspozycji.

555 mm

55 mm

475 mm

Przed zainstalowaniem płyty kuchennej, należy zdjąć ruszty i palniki i odwrócić

ją częścią spodnią do góry, uważając na to, aby nie uszkodzić termopar i

świec zapłonowych.

Następnie należy założyć uszczelki

dostarczone  na  wyposażeniu  na

zewnętrzne krawędzie płyty kuchennej,

aby uniemożliwić przedostawanie się

powietrza, wilgoci i wody (zob. rysunek).

Aby  wykonać  powyższą  czynność

prawidłowo, należy upewnić się, że

uszczelniane powierzchnie są czyste, suche i nie są zabrudzone smarami/

olejami.

Schemat mocowania uchwytów

Położenie uchwytu w stosunku

Położenie uchwytu w stosunku

do blatu

H=20mm

do blatu

H=30mm

600mm min.

420mm min.

650mm min.

18

PL

Przód

Położenie uchwytu w stosunku

Tył

do blatu

H=40mm

!

 Stosować uchwyty zawarte w „zestawie akcesoriów”

•  W przypadku, gdy płyta nie jest zainstalowana na zabudowanym

piekarniku, koniecznym jest zastosowanie płyty drewnianej jako izolatora.

Powinna być ona zamocowana w odległości minimum 20 mm od dolnej

części samej płyty roboczej.

Obieg powietrza

W celu zapewnienia dobrego obiegu powietrza koniecznym jest usunięcie

tylnej ścianki  komory. Najlepiej zainstalować piekarnik w taki sposób, aby

wspierał się na dwóch listwach drewnianych lub na drewnianej desce z

prześwitem przynajmniej 45 x 560 mm (patrz ilustracje).

560 mm

.

45 mm.

W przypadku instalacji na piekarniku nie wyposażonym w obieg chłodzący

należy zapewnić swobodny przepływ powietrza w celu właściwej wentylacji.

Podłączenie do sieci elektrycznej

Płyty wyposażone w przewód zasilający trójżyłowy dostosowane są do

pracy na prąd zmienny przy napięciu i częstotliwości zasilania wskazanych

na tabliczce znamionowej (umieszczonej w dolnej części płyty). Przewód

uziemienia  w  sznurze  oznaczony  jest  kolorem  żółto-zielonym.  W

przypadku zainstalowania ponad piekarnikiem zabudowanym podłączenia

elektryczne płyty i piekarnika powinny być wykonane osobno, tak z przyczyn

bezpieczeństwa elektrycznego, jak i dla ułatwienia ewentualnego wyjęcia

piekarnika.

Podłączenie przewodu zasilającego do sieci

Zamocować  na  przewodzie  znormalizowaną  wtyczkę  do  obciążeń

wskazanych na tabliczce znamionowej.

W przypadku bezpośredniego podłączenia do sieci koniecznym jest

zainstalowanie pomiędzy urządzeniem a siecią wyłącznika polowego z

otwarciem minimalnym pomiędzy stykami 3 mm przeznaczonego do obciążeń

i odpowiadającego obowiązującym normom (przewód uziemienia nie

powinien być przerywany przez wyłącznik). Przewód zasilania powinien być

umieszczony w taki sposób, aby w żadnym punkcie temperatura otoczenia

nie przekraczała 50°C.

!

 Instalator odpowiada za poprawność podłączenia elektrycznego i za

zachowanie norm bezpieczeństwa.

Przed wykonaniem podłączenia należy upewnić się, czy:

•  gniazdko posiada odpowiednie uziemienie i zgodne jest z obowiązującymi

przepisami;

•  gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy

urządzenia wskazane na tabliczce znamionowej;

•  napięcie zasilania odpowiada wartościom podanym na tabliczce

znamionowej;

•  gniazdko musi być odpowiednie dla wtyczki urządzenia. W przeciwnym

razie należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy,

ani rozgałęźników.

!

 Po zainstalowaniu urządzenia przewód elektryczny i gniazdko powinny być

łatwo dostępne.

!

 Kabla nie wolno zginać ani przyciskać.

!

 Przewód elektryczny musi być okresowo sprawdzany i wymieniany jedynie

przez autoryzowanych techników (patrz Serwis).

!

 Producent odrzuca wszelką odpowiedzialność w przypadku, gdy niniejsze

zasady nie będą przestrzegane.

Podłączenie gazu

Podłączenie urządzenia do przewodów lub butli gazowej powinno zostać

wykonane zgodnie z zaleceniami obowiązujących norm krajowych dopiero po

upewnieniu się, że jest ono wyregulowane do pracy z rodzajem gazu, którym

będzie zasilane. W przeciwnym wypadku wykonać czynności wskazane w

paragrafie “Dostosowanie do różnych rodzajów gazu” W przypadku zasilania

płynnym gazem z butli, stosować regulatory ciśnienia zgodne z obowiązującymi

normami krajowymi.

!

 W celu uzyskania pewności pracy, odpowiedniego zużycia energii i

zwiększenia trwałości urządzenia należy upewnić się czy ciśnienie zasilania

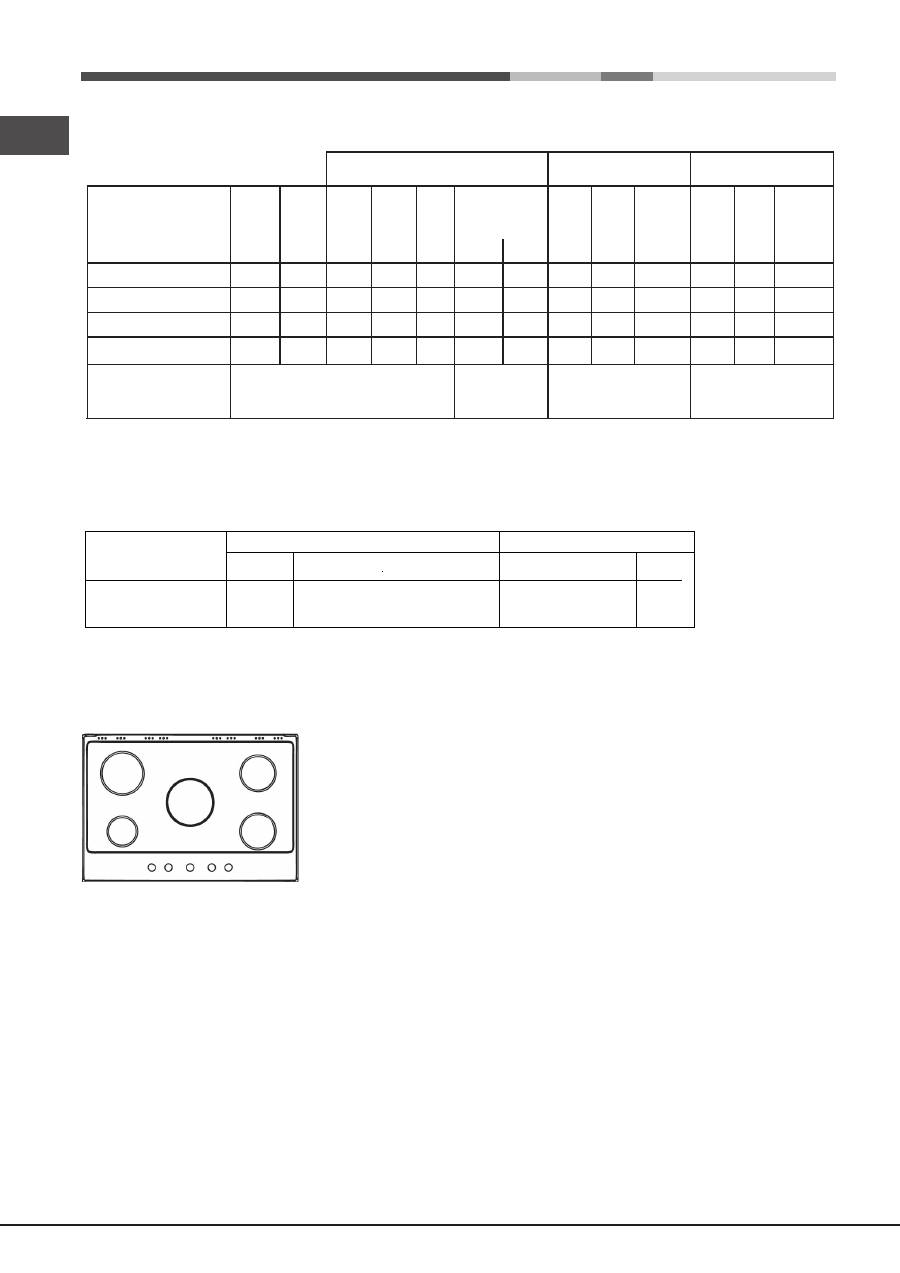

mieści się w granicach zalecanych w tabeli 1 „Charakterystyki palników i

dysz”.

Uwaga!

 Przed podłączeniem urządzenia do instalacji lub butli gazowej,

zdjąć zatyczkę z rury przyłączeniowej.

Podłączenie przewodem sztywnym (miedź lub stal)

!

 Podłączenie do urządzenia gazowego powinno być wykonane w taki sposób,

aby nie powodować żądnych naprężeń urządzenia.

Na przewodzie zasilającym urządzenie znajduje się ruchome złącze

kolankowe “L” , którego szczelność zapewniona jest uszczelką. W przypadku

gdyby okazało się, że koniecznym jest obrócenie kolanka należy obowiązkowo

wymienić uszczelkę (na wyposażeniu urządzenia). Złącze wejściowe gazu

do urządzenia jest gwintowane gwintem gazowym 1/2 walcowym męskim.

Podłączenie z przewodem elastycznym ze stali nierdzewnej o pełnych

ściankach z gwintowanymi złączami.

Złącze wejściowe gazu do urządzenia jest gwintowane gwintem gazowym

1/2 walcowym męskim.

Użycie przewodów tego rodzaju powinno być wykonane w ten sposób, aby

ich długość, w warunkach maksymalnego rozszerzenia nie przekraczała

2000 mm. Po wykonaniu podłaczenia upewnic się, czy metalowy przewód

elastyczny nie styka się z elementami ruchomymi, ani nie jest przygnieciony.

19

PL

!

 Stosować wyłącznie przewody i uszczelki zgodne z obowiązującymi normami

krajowymi.

Kontrola szczelności

!

 Po zakończeniu instalacji skontrolować szczelność wszystkich złącz stosując

w tym celu wodny rozwór mydła, nigdy płomień.

Dostosowanie do różnych rodzajów gazu

W celu dostosowania płyty do innego rodzaju gazu niż ten, do którego

jest przystosowana (wskazanego na etykiecie w dolnej części płyty lub

na opakowaniu), należy wymienić dysze palników wykonując następujące

czynności:

1.  Zdjąć ruszt z płyty i wykręcić palniki z ich gniazd.

2.  Odkręcić dysze posługując się kluczem rurowym 7mm i wymienić je na

nowy rodzaj przystosowany do nowego rodzaju gazu (patrz tabela 1

„Charakterystyki palników i dysz”).

3.  Ponownie zmontować części w kolejności odwrotnej.

4.  Na zakończenie czynności wymienić poprzednią etykietę regulacyjna

na nową, odpowiadająca nowemu rodzajowi gazu, dostepną w naszych

centrach obsługi technicznej.

Wymiana dysz palnika Potrójna Korona

1.  Zdjąć ruszt z płyty i wyjąć palniki z ich gniazd.Palnik składa się z dwóch

części (patrz ilustracje).

2.  Odkręcić dysze posługując się kluczem rurowym 7mm. i wymienić je na te

przystosowane do nowego rodzaju gazu (patrz tabela 1 „Charakterystyki

palników i dysz”).  Obydwie dysze mają tę samą średnicę.

3.  Zamontować wszystkie części w kolejności odwrotnej do tej podanej

powyżej.

•  Regulacja powietrza pierwotnego palników

Palniki nie wymagają żadnej regulacji powietrza pierwotnego.

•  Regulacja minimów

1.  Ustawić kurek w położeniu minimum;

2. Zdjąć pokrętło i posługując się śrubą

regulacyjną znajdującą się wewnątrz lub

obok osi kurka uzyskać najmniejszy regularny

płomień.

3.  Upewnić się, czy podczas szybkiego obracania pokrętłem z położenia

maksymalnego do minimalnego nie występuje gaśnięcie palników.

4.  W  urządzeniach  wyposażonych  w  urządzenie  zabezpieczające

(termopara) w przypadku niezadziałania urządzenia z palnikami

ustawionymi na minimum należy zwiększyć minimalne przepływy przy

pomocy śruby regulacyjnej.

5.  Po zakończeniu regulacji ponownie założyć plomby lakowe, lub z

równorzędnego materiału, umieszczone na obejściu.

!

 W przypadku gazu płynnego śruba regulacyjna powinna być dokręcona

do końca.

!

 Po zakończeniu operacji należy wymienić poprzednia etykietę nastawień na

etykietę odpowiadającą nowemu gazowi użytkowemu, dostępną w naszych

centrach obsługi technicznej.

!

 W sytuacji, gdy ciśnienie stosowanego gazu stanie się różne (lub zmienne)

od przewidywanego, koniecznym jest zainstalowanie na przewodach

doprowadzających regulatora ciśnienia (zgodnie z obowiązującą normą

krajową).

Podłączenia

elektryczne

TABLICZKA ZNAMIONOWA

patrz tabliczka znamionowa

Niniejsze urządzenie zostało wyprodukowane zgodnie z

Rozporządzeniem UE nr 66/2014, integrującym dyrektywę

2009/125/KE.

Rozporządzenie EN 30-2-1.

ECODESIGN

20

PL

Nominalne (mbar)

Minimalne (mbar)

Maksymalne (mbar)

20

17

25

37

25

44

Palnik

Średnica

(mm)

 Moc

cieplna

kW

(p.c.s.*)

100

75

55

130

0.80

0.45

0.45

1.65

Zreduk.

By-pass

1/100

(mm)

39

28

28

61

Przepływ*

g/godz.

***(G30)

Dysza

1/100

Przepływ*

l/godz.

(mm)

122(H3)

96(Z)

79(6)

103x2

257

167

100

333

211

131

76

269

**(G31)

207

129

75

264

Charakterystyki palników oraz dysz

Gaz płynny

Gaz naturalny

 (G20)

Gaz naturalny

 (G2.350)

Tabela 1

 Moc

cieplna

kW

(p.c.s.*)

2.70

1.75

1.05

3.50

 Moc

 cieplna

kW

(p.c.s.*)

Nomin.

2.90

1.80

1.05

3.70

Dysza

1/100

(mm)

80

64

50

65x2

Nomin.

 Moc

cieplna

kW

(p.c.s.*)

Nomin.

Dysza

1/100

(mm)

Przepływ*

l/godz.

2.90

1.75

1.05

3.40

183

135

106(6)

138x2

384

231

139

450

13

10

16

3

II2ELs3B/P

Część gazowa

Moc nominalna (kW)

Klasa

Model

Część elektryczna

Napięcie i częstotliwość

(1)

Moc (W)

Wartości w g/h odnoszą się do p

rzepływu

 gazu ciekłego (butan, propan).

(1)

220-240V~ 50/60Hz

0,6

PKLL 751 T/IX/HA EE

11,25 (818 g/h-G30) (803 g/h-G31)

*

W 15°C i 1013,25 mbar - gaz suchy

**

Propan (G31)

P.C.S. = 50.37 MJ/Kg

***

Butan (G30)

P.C.S. = 49.47 MJ/Kg

Naturalny (G20)

P.C.S. = 37.78 MJ/m

Naturalny (G2.350)

P.C.S. = 27.20 MJ/m

Szybki zredukowany (RR)

Półszybki (

Ś

redni) (S)

Pomocniczy (Mały) (A)

Potrójna korona (TC)

Ciśnienia zasilania

RR

TC

S

S

A

PKLL 751 T/IX/HA EE
