Installazione

!

  È  importante  conservare  questo  libretto  per  poterlo

consultare in ogni momento. In caso di vendita, di cessione

o di trasloco, assicurarsi che resti insieme all’apparecchio

per informare il nuovo proprietario sul funzionamento e sui

relativi avvertimenti.

!

 Leggere attentamente le istruzioni: ci sono importanti

informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

!

 Gli imballaggi non sono giocattoli per bambini e vanno

eliminati secondo le norme per la raccolta differenziata (vedi

Precauzioni e consigli).

!

 L’installazione va effettuata secondo queste istruzioni e

da  personale  professionalmente  qualificato.  Una  errata

installazione può causare danni a persone, animali o cose.

!

 Questo apparecchio può essere installato e funzionare

solo in locali permanentemente ventilati secondo le

prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi

aggiornamenti. Debbono essere osservati i seguenti

requisiti:

•  Il locale deve prevedere un sistema di scarico all’esterno

dei fumi della combustione, realizzato tramite una cappa

o tramite un elettroventilatore che entri automaticamente

in funzione ogni volta che si accende l’apparecchio.

In camino o in canna fumaria ramificata

(riservata agli apparecchi di cottura)

Direttamente

all’esterno

•  Il  locale  deve  prevedere  un  sistema  che  consenta

l’afflusso dell’aria necessaria alla regolare combustione.

La portata di aria necessaria alla combustione non deve

essere inferiore a 2 m

3

/h per kW di potenza installata.

Il sistema può essere realizzato

prelevando direttamente l’aria

dall’esterno dell’edificio tramite

un condotto di almeno 100 cm

2

 di

sezione utile e tale che non possa

essere accidentalmente ostruito.

Ovvero, in maniera indiretta da

locali adiacenti, dotati di un condotto

di ventilazione con l’esterno come

sopra descritto, e che non siano

parti comuni dell’immobile, o

ambienti con pericolo di incendio,

o camere da letto.

A

Esempi di aperture di

ventilazione

per l’aria comburente

Maggiorazione della fessura

fra porta e pavimento

Locale

adiacente

Locale

da ventilare

•  I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano

verso il basso. Quindi i locali contenenti bidoni di GPL

debbono prevedere delle aperture verso l’esterno così

da permettere l’evacuazione dal basso delle eventuali

fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti

o parzialmente pieni, non debbono essere installati o

depositati in locali o vani a livello più basso del suolo

(cantinati, ecc.). É opportuno tenere nel locale solo

il bidone in utilizzo, collocato in modo da non essere

soggetto all’azione diretta di sorgenti di calore (forni,

camini, stufe, ecc.) capaci di portarlo a temperature

superiori ai 50°C.

Incasso

I piani a gas e misti sono predisposti con grado di protezione

contro i riscaldamenti eccessivi di tipo X, è pertanto possibile

l’installazione a fianco di mobili la cui altezza non superi

quella del piano di lavoro. Per una corretta installazione del

piano di cottura vanno osservate le seguenti precauzioni:

•  I mobili situati a fianco, la cui altezza superi quella del

piano di lavoro, debbono essere situati ad almeno 600

mm dal bordo del piano stesso.

•  Le cappe debbono essere installate secondo i requisiti

richiesti nei libretti istruzioni delle cappe stesse,

comunque  ad  una  distanza  minima  di  650  mm  (vedi

figura).

•  Posizionare i pensili adiacenti alla cappa ad un’altezza

minima dal top di 420 mm (vedi figura).

Allorchè il piano di cottura venga

installato sotto un pensile,

quest’ultimo  dovrà  mantenere

una distanza minima dal top pari

a 700 mm.

•  Il  vano  del  mobile  dovrà  avere  le  dimensioni  indicate

nella figura.

  Sono previsti dei ganci di fissaggio che consentono di

fissare il piano su top da 20 a 40 mm. di spessore. Per

un buon fissaggio del piano è consigliabile usare tutti i

ganci a disposizione.

555 mm

55 mm

475 mm

600mm min.

420mm min.

650mm min.

IT

15

Schema di fissaggio dei ganci

Posizione gancio per

Posizione gancio per

top

H=20mm

 top

H=30mm

Avanti

Posizione gancio per

Dietro

top

H=40mm

!

 Usare i ganci contenuti nella “confezione accessori”

•  Nel caso in cui il piano non sia installato su di un forno

incasso, è necessario inserire un pannello di legno come

isolamento. Esso dovrà essere posizionato ad una distanza

minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare

la parete posteriore del vano. È preferibile installare il forno

in modo che appoggi su due listelli in legno oppure su un

piano continuo che abbia un’apertura di almeno 45 x 560

mm (vedi figure).

560 mm

.

45 mm.

Nel caso di installazione sopra un forno da incasso senza

ventilazione forzata di raffreddamento, per consentire

un’adeguata areazione all’interno del mobile vanno garantite

delle prese d’aria di ingresso e di uscita (vedi figure).

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono

predisposti per il funzionamento con corrente alternata

alla  tensione  e  frequenza  di  alimentazione  indicate  sulla

targhetta caratteristiche (posta sulla parte inferiore del piano).

Il conduttore di terra del cavo è contraddistinto dai colori

giallo-verde. Nel caso di installazione sopra un forno da

incasso l’allaccio elettrico del piano e quello del forno deve

essere realizzato separatamente, sia per ragioni di sicurezza

elettrica che per facilitare l’eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico

indicato nella targhetta caratteristiche.

In caso di collegamento diretto alla rete è necessario

interporre tra l’apparecchio e la rete un interruttore

onnipolare con apertura minima fra i contatti di 3 mm

dimensionato al carico e rispondente alle norme in vigore

(il filo di terra non deve essere interrotto dall’interruttore). Il

cavo di alimentazione deve essere posizionato in modo tale

che in nessun punto superi di 50°C la temperatura ambiente.

!

 L’installatore è responsabile del corretto collegamento

elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

•  la presa abbia la messa a terra e sia a norma di legge;

•  la  presa  sia  in  grado  di  sopportare  il  carico  massimo

di potenza della macchina, indicato nella targhetta

caratteristiche;

•  la tensione di alimentazione sia compresa nei valori nella

targhetta caratteristiche;

•  la presa sia compatibile con la spina dell’apparecchio. In

caso contrario sostituire la presa o la spina; non usare

prolunghe e multiple.

!

 Ad apparecchio installato, il cavo elettrico e la presa della

corrente devono essere facilmente raggiungibili.

!

 Il cavo non deve subire piegature o compressioni.

!

 Il cavo deve essere controllato periodicamente e sostituito

solo da tecnici autorizzati (vedi Assistenza).

!

  L’azienda  declina  ogni  responsabilità  qualora  queste

norme non vengano rispettate.

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla

bombola del gas dovrà essere effettuato come prescritto dalle

Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti.,

solo dopo essersi accertati che esso è regolato per il tipo

di gas con cui sarà alimentato. In caso contrario eseguire

le operazioni indicate al paragrafo “Adattamento ai diversi

tipi di gas”.

Nel caso di alimentazione con gas liquido, da bombola, utilizzare

regolatori di pressione conformi alle Norme UNI-EN 12864 e

successivi aggiornamenti.

16

IT

!

 Per un sicuro funzionamento, per un adeguato uso

dell’energia e maggiore durata dell’apparecchiatura,

assicurarsi che la pressione di alimentazione rispetti i valori

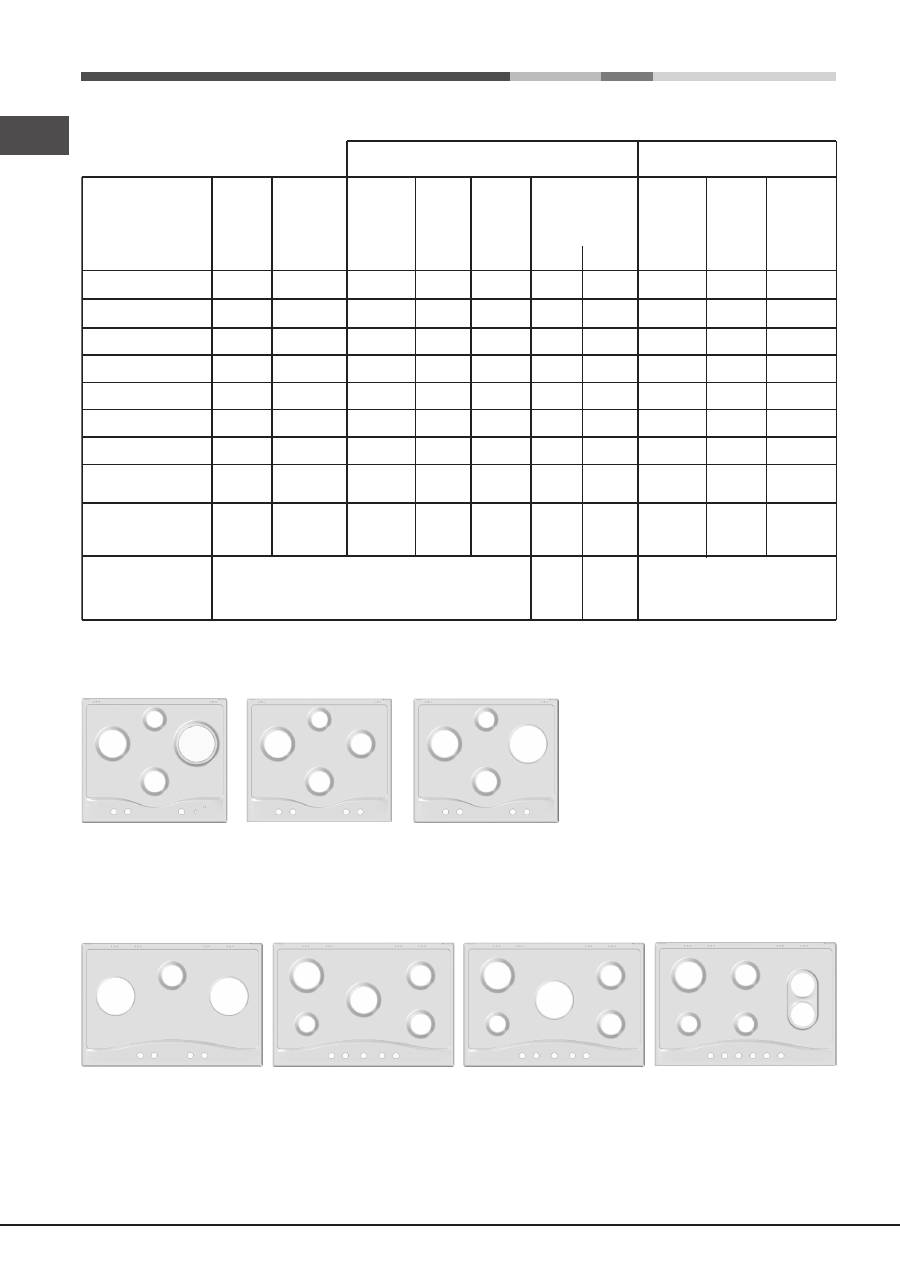

indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

Allaccio con tubo rigido (rame o acciaio)

!

 L’allaccio all’impianto gas deve essere effettuato in modo da

non provocare sollecitazioni di alcun genere all’apparecchio.

Sulla rampa di alimentazione dell’apparecchio è presente

un raccordo a “L” orientabile, la cui tenuta è assicurata

da una guarnizione. Nel caso risulti necessario ruotare il

raccordo sostituire tassativamente la guarnizione di tenuta

(in dotazione con l’apparecchio). Il raccordo di entrata del

gas all’apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a

parete continua con attacchi filettati

Il raccordo di entrata del gas all’apparecchio è filettato 1/2

gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in modo

che la loro lunghezza, in condizioni di massima estensione,

non sia maggiore di 2000 mm. Ad allacciamento avvenuto

assicurarsi  che  il  tubo  metallico  flessibile  non  venga  a

contatto con parti mobili o schiacciato.

!

 Utilizzare esclusivamente tubi conformi alla Norma UNI-

CIG 9891 e guarnizioni di tenuta metalliche in alluminio

conformi alla UNI 9001-2 o guarnizioni in gomma conformi

alla UNI EN 549.

Controllo Tenuta

!

 Ad installazione ultimata controllare la perfetta tenuta di

tutti i raccordi utilizzando una soluzione saponosa e mai

una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per

il quale esso è predisposto (indicato sulla etichetta fissata

nella parte inferiore del piano o sull’imballo), occorre sostituire

gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro

sedi.

2. svitare gli ugelli, servendosi di una chiave a tubo da

7mm. e sostituirli con quelli adatti al nuovo tipo di gas

(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

3. rimontare le parti eseguendo all’inverso le operazioni.

4. al termine dell’operazione, sostituite la vecchia etichetta

taratura con quella corrispondente al nuovo gas d’utilizzo,

reperibile presso i Nostri Centri Assistenza Tecnica.

Sostituzione degli ugelli su bruciatore a “doppie

fiamme” indipendenti

1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il

bruciatore è composto da due parti separate (vedi figure);

2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm.

Il bruciatore interno ha un ugello, il bruciatore esterno

ne ha due (della stessa dimensione). Sostituire gli ugelli

con quelli adattati al nuovo tipo di gas (vedi tabella 1).

3. rimettere in posizione tutti i componenti seguendo le

operazioni inverse rispetto alla sequenza di cui sopra.

Sostituzione degli ugelli su bruciatore Tripla corona

1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il

bruciatore è composto da due parti separate (vedi figure);

2. svitare gli ugelli, servendosi di una chiave a tubo da 7

mm. Sostituire gli ugelli con quelli adattati al nuovo tipo di

gas (vedi tabella 1). I due ugelli hanno la stessa foratura.

3. rimettere in posizione tutti i componenti seguendo le

operazioni inverse rispetto alla sequenza di cui sopra.

•  Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione dell’aria

primaria.

•  Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola ed agire

sulla vite di regolazione posta

all’interno o di fianco all’astina

del rubinetto fino ad ottenere una

piccola fiamma regolare.

3. Verificare che ruotando rapidamente la manopola dalla

posizione di massimo a quella di minimo non si abbiano

spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza

(termocoppia), in caso di mancato funzionamento del

dispositivo con bruciatori al minimo aumentare la portata

dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-

pass con ceralacca o materiali equivalenti.

!

 Nel caso dei gas liquidi, la vite di regolazione dovrà essere

avvitata a fondo.

!

 Al termine dell’operazione sostituire la vecchia etichetta di

taratura con quella corrispondente al nuovo gas di utilizzo,

reperibile presso i nostri Centri Assistenza Tecnica.

IT

17

!

 Qualora la pressione del gas utilizzato sia diversa (o

variabile) da quella prevista, è necessario installare, sulla

tubazione d’ingresso un appropriato regolatore di pressione

(secondo EN 88-1 e EN 88-2a).

Collegamenti

elettrici

TARGHETTA CARATTERISTICHE

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle

seguenti Direttive Comunitarie:

- 2006/95/CEE del 12/12/06 (Bassa

Tensione) e successive modificazioni

- 2004/108/CEE del 15/12/04

(Compatibilità Elettromagnetica) e

successive modificazioni

- 93/68/CEE del 22/07/93 e successive

modificazioni.

- 2009/142/CEE del 30/11/09 (Gas) e

successive modificazioni.

- 2012/19/CE e successive modificazioni.

18

IT

PC 730 RT GH /HA

PC 730 RT X /HA

PC 750 X /HA

PC 750 AX /HA

PC 750 T X /HA

PC 750 T AX /HA

PC 750 T GH /HA

PC 750 T XX /HA

PC 750 T R /HA

PC 750 T /HA

PC 750 T E X/HA

PC 760 F X /HA

PC 760 F R /HA

RR

UR

S

S

S

A

RR

TC

S

S

A

DC

TC

SP

SP

RR

A

A

S

PC 631 X/HA

PC 631 /HA

R

Ø145

S

PC 640 X/HA

PC 640 R/HA

PC 640 /HA

R

S

S

A

A

PC 640 T X/HA

PC 640 T GH/HA

PC 640 T AX/HA

PC 640 T R/HA

PC 640T GH R /HA

PC 640 T E X/HA

RR

TC

S

A

Tabella 1                                                                                     Gas liquido                                             Gas naturale

Bruciatore                   Diametro    Potenza      Potenza    By-pass    Ugello          Portata*           Potenza      Ugello      Portata*

                                                       termica        termica     1/100       1/100             (g/h)               termica       1/100         (l/h)

                                                          kW               kW                                                                          kW

                                                      (p.c.s.*)       (p.c.s.*)                                                                  (p.c.s.*)

                                      (mm)       Ridotta        Nominale     (mm)       (mm)         ***          **         Nominale      (mm)

Pressioni

di

alimentazione

Nominale (mbar)

Minima (mbar)

Massima (mbar)

28-30

20

35

37

25

45

20

17

25

Rapido (R)

Rapido Ridotto (RR)

Semi Rapido (S)

Ausiliario (A)

Tripla Corona (TC)

Ultra Rapido (UR)

Semi-Pesciera (SP)

Doppie Fiamme

(DCDR Interno)

Doppie Fiamme

(DCDR Esterno)

2 ugelli

100

100

75

55

130

100

—

30

130

0.70

0.70

0.40

0.40

1.50

0.70

0.70

0.40

1.50

3.00

2.60

1.65

1.00

3.30

3.40

1.50

0.90

4.10

39

39

28

28

61

39

39

28

61

86

80

64

50

65x2

91

60

44

70x2

218

189

120

73

240

247

109

65

298

214

186

118

71

236

243

107

64

293

3.00

2.60

1.65

1.00

3.60

3.40

1.50

0.90

4.10

132 (H)

122 (H)

96 (Z)

79 (6)

103x2

138 (H)

88

74

110x2

286

248

157

95

343

324

143

86

390

*

A 15°C e 1013,25 mbar-gas secco

**

Propano P.C.S. = 50.37 MJ/Kg

***

Butano  P.C.S. = 49.47 MJ/Kg

Naturale P.C.S. = 37.78 MJ/m³

Caratteristiche dei bruciatori ed ugelli
