Instalación
!
Es importante conservar este manual para poder
consultarlo en todo momento. En caso de venta, de cesión
o de mudanza, verifique que permanezca junto al aparato
para informar al nuevo propietario sobre su funcionamiento
y sobre las advertencias correspondientes.
!
Lea atentamente las instrucciones: contienen importante
información sobre la instalación, el uso y la seguridad.
Colocación
!
Los embalajes no son juguetes para niños y se deben
eliminar respetando las normas para la recolección de
residuos (ver Precauciones y consejos).
!
La instalación se debe realizar siguiendo estas instrucciones
y por personal profesionalmente calificado. Una instalación
incorrecta puede producir daños a personas, animales o cosas.
!
Este aparato puede ser instalado y funcionar sólo en
lugares ventilados permanentemente, de acuerdo a las
prescripciones de l’Orden de 29.03.1974. Deben ser
observados los siguentes requisitos:
• El ambiente debe poseer un sistema de descarga
de los humos de la combustión al exterior, utilizando
una campana o un electroventilador que entre
automáticamente en funcionamiento cada vez que se
enciende el aparato.
En chimenea o tubo de chimenea ramificado
(reservado a los aparatos de cocción)
Directamente
al externo
• El ambiente debe poseer un sistema que permita la entrada
del aire necesario para una combustión normal. El caudal
de aire necesario para la combustión no debe ser inferior
a 2 m
3
/h por cada kilovatio (kW) de potencia instalada.
El sistema puede tomar aire del
exterior del edificio a través de
un conducto de 100 cm
2
, como
mínimo, de sección útil de modo
que no pueda ser obstruido
accidentalmente.
También puede hacerlo de manera
indirecta, desde ambientes
adyacentes que posean un
conducto de ventilación hacia el
exterior, como se describe más
arriba, y que no sean partes en
común del inmueble, ambientes con
peligro de incendio o dormitorios.
A
Ejemplos de aperture
de ventilación
para aire comburente
Maggiorazione della fessura
fra porta e pavimento
Locale
adiacente
Locale
da ventilare
• Los gases de petróleo licuados, más pesados que el aire,
se depositan en las partes más bajas. Por lo tanto, los
ambientes que contienen botellas de GPL deben tener
aberturas hacia el exterior para permitir la evacuación
desde abajo de eventuales escapes de gas. Además,
las botellas de GPL, vacías o parcialmente llenas,
no deben ser instaladas o depositadas en ambientes
o espacios a un nivel más bajo del suelo (sótanos,
etc.) Es conveniente conservar en el ambiente sólo la
botella que se está utilizando, colocada de modo que no
quede expuesta a la acción directa de fuentes de calor
(hornos, chimeneas, estufas, etc.) capaces de llevarla
a temperaturas superiores a 50°C.
Empotramiento
Las encimeras a gas y mixtas están fabricadas con un grado
de protección contra calentamientos excesivos de tipo X,
y por lo tanto, es posible su instalación al lado de muebles
cuya altura no supere la de la superficie de trabajo. Para
una correcta instalación de la encimera se deben observar
las siguientes precauciones:
• Los muebles situados a un costado, cuya altura supere
la de la superficie de trabajo, deben estar situados a 600
mm., como mínimo, del borde de la misma.
• Las campanas deben ser instaladas de acuerdo con los
requisitos establecidos en los manuales de instrucción de
las mismas, siempre manteniendo una distancia mínima
de 650 mm (ver la figura).
• Coloque los armarios de pared adyacentes a la campana
a una altura mínima desde la superficie de trabajo, de
420 mm (ver la figura).
Siempre que la encimera se instale
debajo de un armario de pared,
éste último deberá mantener una
distancia mínima de la superficie
de trabajo de 700 mm.
• El espacio para el mueble deberá tener las dimensiones
indicadas en la figura.
Se han previsto ganchos de fijación que permiten fijar
la encimera a superficies de 20 a 40 mm. de espesor.
Para un buena fijación de la encimera, es aconsejable
usar todos los ganchos que se suministran.
555 mm
55 mm
475 mm
600mm min.
420mm min.
650mm min.
ES
43
Esquema de fijación de los ganchos
Posición del gancho para Posición del gancho para
superficies
H=20mm
superficies
H=30mm
Adelante
Posición del gancho para
Atrás
superficies
H=40mm
!
Use los ganchos contenidos en el “paquete de accesorios”
• Cuando la encimera no se instale sobre un horno empotrado,
es necesario introducir un panel de madera como
aislamiento. El mismo deberá colocarse a una distancia
mínima de 20 mm. de la pared inferior de la encimera.
Aireación
Para garantizar una buena aireación es necesario eliminar
la pared posterior del hueco para el horno. Es preferible
instalar el horno apoyado sobre dos listeles de madera o
sobre una superficie continua que tenga una abertura de
45 x 560 mm. como mínimo (ver las figuras).
560 mm
.
45 mm.
Cuando la instalación se realice sobre un horno empotrado
sin ventilación forzada de enfriamiento, se debe garantizar la
presencia de tomas para la entrada y salida de aire que permitan
una adecuada aireación en el interior del mueble (ver las figuras).
Conexión eléctrica
Las encimeras que poseen cable de alimentación tripolar,
se fabrican para funcionar con corriente alterna, a la tensión
y frecuencia de alimentación indicadas en la placa de
características (ubicada en la parte inferior de la encimera).
El conductor de puesta a tierra del cable se distingue por
los colores amarillo-verde. Cuando se realiza la instalación
sobre un horno empotrado, la conexión eléctrica de la
encimera y la del horno se deben realizar por separado, ya
sea por razones de seguridad eléctrica, como para facilitar
la eventual extracción del horno.
Conexión del cable de alimentación eléctrica a la red
Instale en el cable un enchufe normalizado para la carga
indicada en la placa de características.
En el caso de conexión directa a la red, es necesario
interponer entre el aparato y la red, un interruptor omnipolar
con una distancia mínima entre los contactos de 3 mm.,
dimensionado para esa carga y que responda a las normas
vigentes (el conductor de tierra no debe ser interrumpido por
el interruptor). El cable de alimentación eléctrica se debe
colocar de modo tal que no alcance en ningún punto una
temperatura que supere en 50°C la temperatura ambiente.
!
El instalador es responsable de la correcta conexión
eléctrica y del cumplimiento de las normas de seguridad.
Antes de efectuar la conexión verifique que:
• la toma tenga conexión a tierra y que sea conforme con
la ley;
• la toma sea capaz de soportar la carga máxima
de potencia de la máquina indicada en la placa de
características;
• la tensión de alimentación eléctrica esté comprendida dentro
de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato.
Si no es así, sustituya la toma o el enchufe; no utilice
prolongaciones ni conexiones múltiples.
!
Una vez instalado el aparato, el cable eléctrico y la toma
de corriente deben ser fácilmente accesibles.
!
El cable no debe sufrir pliegues ni compresiones.
!
El cable debe ser revisado periódicamente y sustituido
sólo por técnicos autorizados (ver Asistencia).
!
La empresa declina toda responsabilidad cuando estas
normas no sean respetadas.
Conexión de gas
La conexión del aparato a la tubería o a la botella de gas se
deberá efectuar de acuerdo a lo prescripto por las Normas
Nacionales vigentes, sólo después de haber verificado que
el mismo está regulado para el tipo de gas con el cual será
alimentado. Si no es así, realice las operaciones indicadas
en el párrafo “Adaptación a los distintos tipos de gas”.
En el caso de alimentación con gas líquido, desde botella,
utilice reguladores de presión conformes con las Normas
Nacionales vigentes.
!
Para un funcionamiento seguro, un adecuado uso de la
energía y una mayor duración del aparato, verifique que la
presión de alimentación cumpla con los valores indicados en

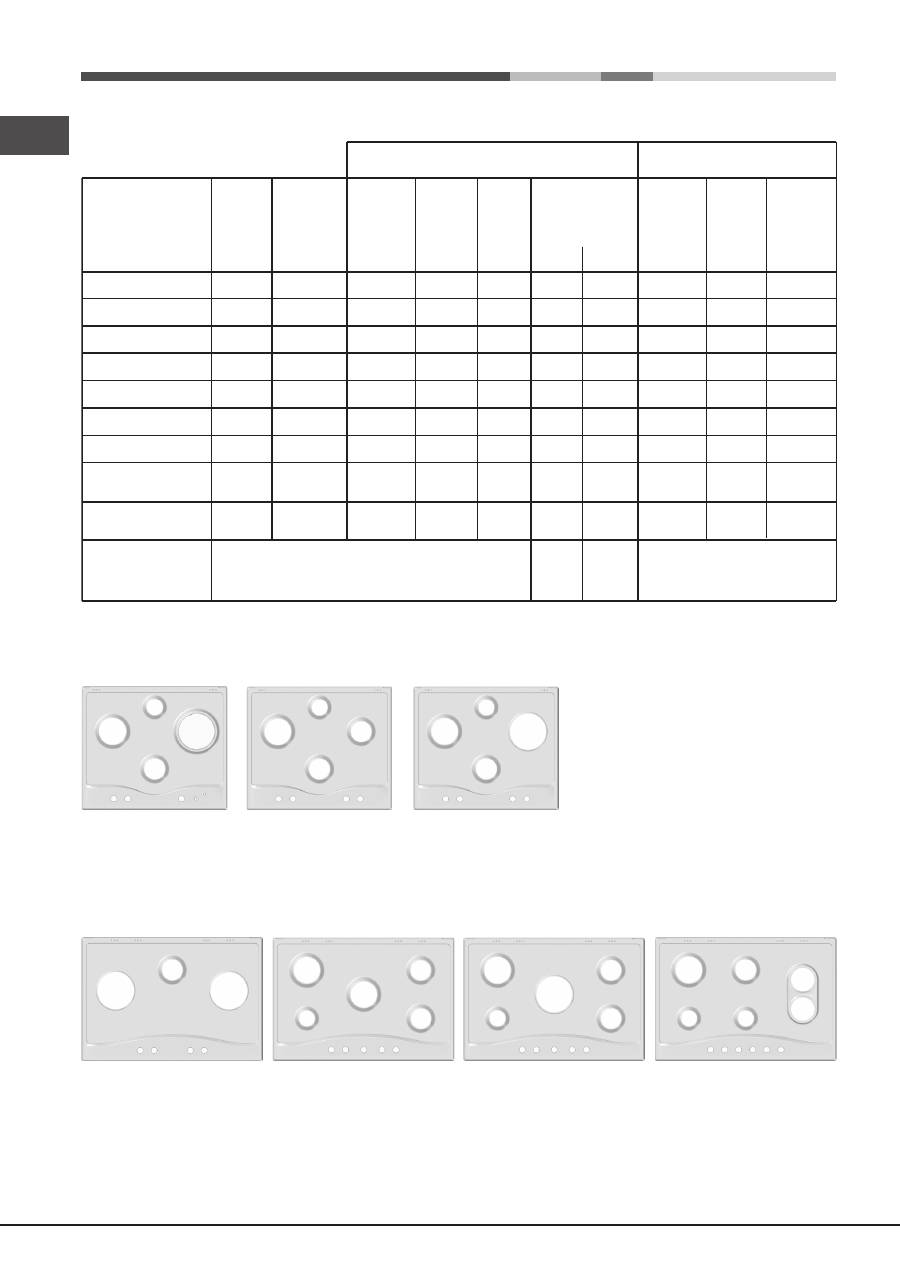

la tabla 1 “Características de los quemadores e inyectores”.
44
ES
Conexión con tubo rígido (cobre o acero)
!
La conexión a la red de gas se debe efectuar de modo que
no provoque esfuerzos de ningún tipo al aparato.
En el tubo de alimentación del aparato se encuentra una
unión en “L” orientable, cuya estanqueidad está asegurada
por una junta. Si resultara necesario girar la unión, sustituya
siempre la junta estanca (suministrada con el aparato).
La unión de entrada de gas al aparato es roscada 1/2 gas
macho cilíndrico.
Conexión con tubo flexible de acero inoxidable de
pared continua con uniones roscadas
La unión de entrada de gas al aparato es roscada 1/2 gas
macho cilíndrico.
La colocación de dichos tubos se debe efectuar de modo
tal que su longitud, en condiciones de máxima extensión,
no sea mayor que 2000 mm. Una vez realizada la conexión,
verifique que el tubo metálico flexible no permanezca en
contacto con partes móviles o no quede aplastado.
!
Utilice exclusivamente tubos y juntas estancas conformes
a la Normas Nacionales en vigencia.
Control de la estanqueidad
!
Finalizada la instalación, controle la perfecta estanqueidad
de todas las uniones utilizando una solución jabonosa pero
nunca una llama.
Adaptación a los distintos tipos de gas
Para adaptar la encimera a un tipo de gas diferente de aquel
para el que fue fabricada (indicado en la etiqueta fijada en la
parte inferior de la encimera o en el embalaje), es necesario
sustituir los inyectores de los quemadores efectuando las
siguientes operaciones:
1. quite las parrillas de la encimera y extraiga los
quemadores.
2. desenrosque los inyectores utilizando una llave tubular
de 7mm. y sustitúyalos por los que se adapten al
nuevo tipo de gas (ver tabla 1 “Características de los
quemadores e inyectores”).
3. vuelva a colocar las piezas realizando las operaciones
en sentido contrario.
4. al finalizar la operación, sustituya la anterior etiqueta de
calibrado con la correspondiente al nuevo gas que se va
a utilizar, disponible en nuestros Centros de Asistencia
Técnica.
Sustitución de los picossen el quemador “doble llama”
independente
1. sacar las rejillas y quitar los quemadores de sus sedes.
El quemador está compuesto de 2 partes separados
(ver Fig. E y Fig. F)
2. destornillar los picos, sirviéndose de una llave de tubo de
7 mm. El quemador interno tiene un pico, el quemador
externo tiene dos (del mismo tamaño). Reemplazar los
picos por los que se adapten al nuevo tipo de gas (ver
tabla 1).
3. Volver a colocar todos los componentes en sus
respectivas posiciones, efectuando las operaciones
inversas, respecto a la secuencia arriba indicada.
Cambio de los picos en el quemador Triple corona
1. quitar las rejillas y extraer los quemadores. El quemador está
compuesto por dos partes separadas (ver las figuras) ;
2. desenrosque los inyectores utilizando una llave tubular
de 7 mm. Sustituir los picos con los adecuados al nuevo
tipo de gas (ver la tabla 1). Los dos inyectores tienen los
mismos agujeros.
3. colocar nuevamente en su posición todos los componentes
siguiendo las operaciones en sentido contrario al de la
secuencia descripta arriba.
• Regulación de aire principal de los quemadores
Los quemadores no necesitan de ninguna regulación de
aire principal.
• Regulación de los mínimos
1. Lleve la llave hasta la posición de mínimo;
2. Quite el mando y accione el
tornillo de regulación situado en
el interior o al costado de la varilla
de la llave hasta conseguir una
pequeña llama regular.
3. Verifique que girando rápidamente el mando desde la
posición de máximo hasta la de mínimo, no se apaguen
los quemadores.
4. En los aparatos provistos del dispositivo de seguridad
(termopar), si dicho dispositivo no funcionara con los
quemadores al mínimo, aumente la capacidad de los
mínimos utilizando para ello el tornillo de regulación.
5. Una vez efectuada la regulación, vuelva a colocar los
precintos ubicados en los by-pass con lacre o un material
equivalente.
!
En el caso de gas líquido, el tornillo de regulación deberá
enroscarse a fondo.
!
Al finalizar la operación, sustituya la anterior etiqueta de
calibrado con la correspondiente al nuevo gas que se va a
utilizar, disponible en nuestros Centros de Asistencia Técnica.
ES
45
!
Cuando la presión del gas utilizado sea distinta de la
prevista (o variable), es necesario instalar, en la tubería de
entrada, un regulador de presión conforme con las Normas
Nacionales en vigencia.
Conexiones
eléctricas
PLACA DE CARACTERÍSTICAS
ver placa de características
Este aparato es conforme con las
siguientes Normas Comunitarias:
- 2006/95/CEE del 12/12/06 (Baja Tensión)
y posteriores modificaciones
- 2004/108/CEE del 15/12/04
(Compatibilidad Electromagnética) y
posteriores modificaciones
- 93/68/CEE del 22/07/93 y posteriores
modificaciones.
- 2009/142/CEE del 30/11/09 (Gas) y
posteriores modificaciones.
- 2012/19/CEE y posteriores
modificaciones successives.
46
ES
PC 730 RT GH /HA
PC 730 RT X /HA
PC 750 X /HA
PC 750 AX /HA
PC 750 T X /HA
PC 750 T AX /HA
PC 750 T GH /HA
PC 750 T XX /HA
PC 750 T R /HA
PC 750 T /HA
PC 750 T E X/HA
PC 760 F X /HA
PC 760 F R /HA
RR
UR
S
S
S
A
RR
TC
S
S
A
DC
TC
SP
SP
RR
A
A
S
PC 631 X/HA
PC 631 /HA
R
Ø145
S
PC 640 X/HA
PC 640 R/HA
PC 640 /HA
R
S
S
A
A
PC 640 T X/HA
PC 640 T GH/HA
PC 640 T AX/HA
PC 640 T R/HA
PC 640T GH R /HA
PC 640 T E X/HA
RR
TC
S
A
Tabla 1 Gas liquido Gas natural
Quemador Diametro Potencia Potencia By-pass Pico Capacid.* Potencia Pico Capacid.*
térmica térmica 1/100 1/100 (g/h) térmica 1/100 (l/h)
kW kW kW
(p.c.s.*) (p.c.s.*) (p.c.s.*)
(mm) Reducida Nominal (mm) (mm) *** ** Nominal (mm)
Presiones
de
suministro
Nominal (mbar)
Minimo (mbar)
Màximo (mbar)
28-30
20
35
37
25
45
20
17
25
Ràpido (R)
Ràpido Reduc. (RR)
Semi Ràpido (S)
Auxiliar (A)
Corona Triple (TC)
Ultrarrápido (UR)
Semi-Pescadera (SP)
Doble llama
(DCDR Interno)
Doble llama (DCDR
Externo) 2 Pico
100
100
75
55
130
100
—
30
130
0.70
0.70
0.40
0.40
1.50
0.70
0.70
0.40
1.50
3.00
2.60
1.65
1.00
3.30
3.40
1.50
0.90
4.10
39
39
28
28
61
39
39
28
61
86
80
64
50
65x2
91
60
44
70x2
218
189
120
73
240
247
109
65
298
214
186
118
71
236
243
107
64
293
3.00
2.60
1.65
1.00
3.60
3.40
1.50
0.90
4.10
132 (H)
122 (H)
96 (Z)
79 (6)
103x2
138 (H)
88
70
110x2
286
248
157
95
343
324
143
86
390
Características de los quemadores e inyectores
*
A 15°C y 1013,25 mbar-gas seco
**
Propano P.C.S. = 50.37 MJ/Kg
***
Butano P.C.S. = 49,47 MJ/Kg
Natural P.C.S. = 37.78 MJ/m³
Оглавление
- Bedienungsanleitung
- Avvertenze
- Avertissements
- Advertências
- Belangrijk
- Предупреждения
- Assistenza
- Assistência
- Descrizione dell’apparecchio
- Description de l’appareil
- Descrição do aparelho
- Beschrijving van het apparaat
- Installazione
- Avvio e utilizzo
- Precauzioni e consigli
- Manutenzione e cura
- Installation
- Start-up and use
- Precautions and tips
- Maintenance and care
- Installation
- Mise en marche et utilisation
- Précautions et conseils
- Nettoyage et entretien
- Anomalies et remèdes
- Instalación
- Puesta en funcionamiento y uso
- Precauciones y consejos
- Mantenimiento y cuidados
- Instalação
- Início e utilização
- Precauções e conselhos
- Manutenção e cuidados
- Anomalias e soluções
- Installation
- Inbetriebsetzung und Gebrauch
- Vorsichtsmaßregeln und Hinweise
- Störungen und Abhilfe
- Het installeren
- Starten en gebruik
- Voorzorgsmaatregelen en advies
- Onderhoud en verzorging
- Установка
- Включение и эксплуатация
- П р е д о с т о р о ж н о с т и и рекомендации
- Техническое обслуживание и уход
- Неисправности и методы их устранения
