Tablo 3 AC kablolama bilgileri (yalnızca AC modelleri)

U Y A R I

Elektrik çarpması ve yangın tehlikeleri. Temin edilen kablonun ve kilitlenmeyen

Terminal Açıklama Renk—Kuzey

Renk—AB

fişin ilgili ülke yasalarına uygun olduğundan emin olun.

Amerika

1 Koruyucu Topraklama

Yeşil Sarı şeritli yeşil

U Y A R I

(PE)

Elektrik çarpması nedeniyle ölüm tehlikesi. Koruyucu topraklama

iletkeninin 0,1 ohm'dan düşük bir empedans bağlantısına sahip

2 Nötr (N) Beyaz Mavi

olduğundan emin olun. Bağlantısı yapılan telli iletkenin, AC şebeke

hattı ile aynı akım değerine sahip olması gerekir.

3 Canlı (L1) Siyah Kahverengi

B İ L G İ

Tablo 4 DC kablolama bilgisi (Sadece DC modeller)

Cihaz yalnızca tek fazlı bağlantı için kullanılır.

Terminal Açıklama Renk—Kuzey

Renk—AB

Kablo kurulumu: Üretici, isteğe bağlı olarak kablo ve sızdırmazlık

Amerika

halkası kullanılmasını önermektedir. Yedek parça listesi için bakım

1 Koruyucu Topraklama

Yeşil Sarı şeritli yeşil

kılavuzuna başvurun. Müşteri tarafından sağlanan kablolar için üç adet

(PE)

18 awg iletken gereklidir ve kablonun 3 metreden (10 fit) kısa olması

gerekir. Cihazın evresel sınıflandırmasını korumak için conta tipi bir

2 24 VDC dönüş (–) Siyah Siyah

kablo rakoru kullanın. Bkz. Teknik Özellikler sayfa 310. Cihazın güç

3 24 VDC (+) Kırmızı Kırmızı

bağlantısını yapmak için bkz. Tablo 3 veya Tablo 4

ve Şekil 13.

Türkçe 321

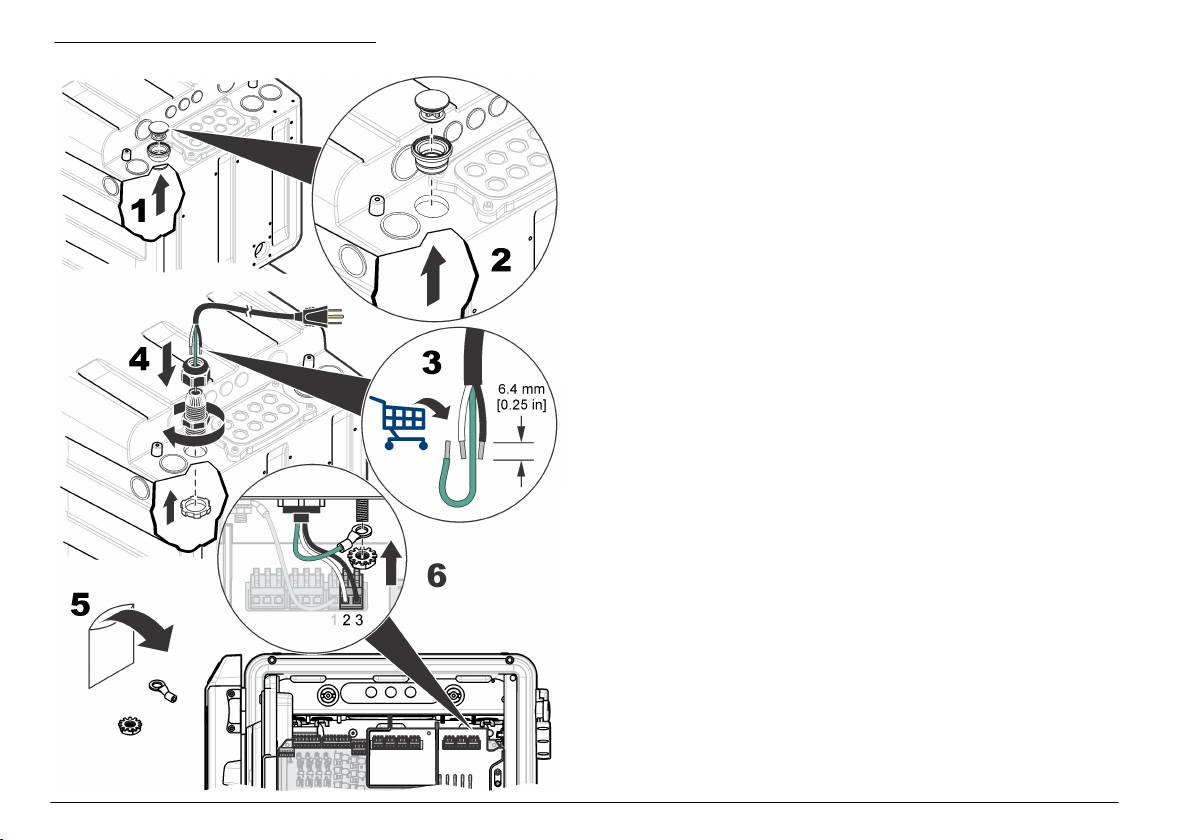

Şekil 13 Güç bağlantısı

İkili monitör bağlantısı

Harici bir sc kontrolörü

analiz cihazı bağlanabilir. Harici sc kontrolörüne

ve analiz cihazının ikili monitör bağlantısına 6789400 Hach kablosu

bağlayın. Bkz. Kablolama bağlantılarına genel bakış sayfa 320.

İsteğe bağlı cihazların bağlantısı

Şekil 14'te gösterildiği gibi çıkış ve giriş cihazlarının kablolarını takın.

Bağlantı için belirtilmiş olan kablo ölçüsünü kullandığınızdan emin olun.

Bkz. Teknik Özellikler sayfa 310. Cihazı yapılandırmak için kullanım

kılavuzuna başvurun.

322 Türkçe

Şekil 14 Cihaz bağlantısı

Rölelerin bağlantısı

T E H L İ K E

Elektrik çarpması nedeniyle ölüm tehlikesi. Alçak ve yüksek voltajı

birlikte kullanmayın. Röle bağlantınlarının tümünün yüksek voltaj AC

ya da alçak voltaj DC olduğundan emin olun.

D İ K K A T

Yangın tehlikesi. Röle yükleri, dirençli olmalıdır. Rölelere giden akımı

daima bir harici sigorta veya kesiciyle sınırlayın. Teknik Özellikler

bölümündeki röle değerlerine uyun.

D İ K K A T

Kimyasal maddelere maruz kalma tehlikesi. Laboratuvar güvenlik

talimatlarına uyun ve kullanılan kimyasallara uygun kişisel koruma

ekipmanının tamamını kullanın. Güvenlik protokolleri için mevcut

güvenlik bilgi formlarına (MSDS) bakın.

B İ L G İ

18 AWG'den düşük kablo derecesinin kullanılması önerilmemektedir.

analiz cihazı, numune konsantrasyonu alarmları (2x), analiz cihazı

sistemi uyarısı ve analiz cihazı sistemi kapatma için röleler içerir. Bir

cihazı bağlamak için (NO= normalde açık, COM=ortak, NC=normalde

kapalı) bkz. Kablolama bağlantılarına genel bakış sayfa 320.

4-20 mA çıkışları bağlama

4-20 mA çıkış bağlantıları için bükümlü çift blendajlı kablo kullanın.

Blendajı kaydedici ucuna veya analiz cihazı ucuna bağlayın. Blendajı

kablonun iki ucuna birden bağlamayın. Blendajlı olmayan kablo

kullanılması, radyo frekansı emisyonuna veya izin verilenden daha

yüksek hassasiyet seviyelerine neden olabilir.

Cihazı bağlamak için bkz. Kablolama bağlantılarına genel bakış

sayfa 320. Kablolama ve yük empedansı teknik özellikleri için bkz.

Teknik Özellikler sayfa 310.

Not: 4-20 mA çıkışlar 2 telli (devreden güç alan) vericiye elektrik sağlamak için

kullanılamaz.

Türkçe 323

Dijital girişlerin bağlantısı

Şekil 15 Ayrı TTL tip dijital giriş

Analiz cihazı, akış durduğunda ölçümleri de durdurmak için akış ölçer

gibi harici bir cihazdan dijital sinyal alabilir. Her bir farklı giriş, karşılık

gelen numune kanalını etkinleştirmek/devre dışı bırakmak için kullanılır.

Her bir dijital giriş, ayrı bir TTL tip dijital giriş veya röle/açık kolektör tipi

giriş olarak yapılandırılabilir. Bkz. Şekil 15. Atlama telleri varsayılan

olarak ayrı TTL tip dijital giriş için ayarlanmıştır. Cihazı bağlamak için

bkz. Kablolama bağlantılarına genel bakış sayfa 320

.

1 Atlama teli (12x) 3 Ayrı TTL tip dijital giriş

2 Dijital giriş konektörleri 4 Röle/Açık kolektör tipi giriş

Ek modüllerin kurulması

Ek çıkış, röle veya iletişim seçenekleri için modüller eklenebilir. Modül ile

birlikte verilen belgelere bakın.

324 Türkçe

Analiz cihazı şişelerinin yüklenmesi

Şekil 16 Analiz cihazı şişesinin yüklenmesi

D İ K K A T

Kimyasal maddelere maruz kalma tehlikesi. Laboratuvar güvenlik

talimatlarına uyun ve kullanılan kimyasallara uygun kişisel koruma

ekipmanının tamamını kullanın. Güvenlik protokolleri için mevcut

güvenlik bilgi formlarına (MSDS) bakın.

analiz cihazı şişelerini yüklemek için bkz. Şekil 16. Kapağın üstündeki

renk ve numaranın

analiz cihazı şişesinin üstündeki renk ve numarayla

aynı olduğundan emin olun.

Türkçe 325

Karıştırma çubuğunun takılması

Şekil 18 Karıştırma çubuğunun takılması

Kurulum kitinin içinde bir karıştırma çubuğu bulunmaktadır. Kurulumdan

önce, huni kapağını, huniyi ve kolorimetre kapağını çıkarın. Bkz.

Şekil 17. Resimli adımlarda gösterildiği gibi karıştırma çubuğunu

kolorimetrenin numune hücresine yerleştirin. Bkz. Şekil 18.

Şekil 17 Kolorimetre kapağı ve huninin çıkarılması

Kullanıma hazırlık

Fiziksel kurulum tamamlanmıştır. Analiz cihazını ilk kullanıma

hazırlamak için kullanım kılavuzuna başvurun.

326 Türkçe
