EG-Konformitätserklärung.

Wir erklären

in alleiniger Verantwortung, dass dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745-1, EN 60745-2-

5, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-

3-3 gemäß den Bestimmungen der Richtlinien 98/37/

EG (bis 28. Dez. 2009), 2006/42/EG (ab 29. Dez. 2009),

2004/108/EG.

EC-Declaration of Conformity:

We declare at

our sole responsibility that this product is in

conformity with the following standards or standardised

documents: EN 60745-1, EN 60745-2-5, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3 in accordance

with the regulations 98/37/EC (until 28 Dec. 2009),

2006/42/EC (from 29 Dec. 2009), 2004/108/EC.

CE-Déclaration de conformité

communautaire.

Nous déclarons sous notre

propre responsabilité que ce produit est conforme

aux normes ou documents de normalisation suivants:

EN 60745-1, EN 60745-2-5, EN 55014-1, EN 55014-

2, EN 61000-3-2, EN 61000-3-3 conformément aux

prescriptions des directives 98/37/CE (jusqu’au 28

décembre 2009), 2006/42/CE (à partir du 29 décembre

2009), 2004/108/CE.

CE-Declaración de conformidad.

Declaramos

bajo nuestra exclusiva responsabilidad que

este producto corresponde a las siguientes normas

o documentos normalizados: EN 60745-1, EN 60745-

2-5, EN 55014-1, EN 55014-2, EN 61000-3-2, EN

61000-3-3 conforme a las prescripciones estipuladas

en las directrices 98/37/CE (desde el 28 de diciembre

de 2009), 2006/42/CE (a partir del 29 de diciembre de

2009), 2004/108/CE.

CE-Dichiarazione di conformità.

Dichiariamo

sotto la nostra esclusiva responsabilità che

il presente prodotto è conforme alle norme e ai

documenti normativi seguenti: EN 60745-1, EN

60745-2-5, EN 55014-1, EN 55014-2, EN 61000-3-2,

EN 61000-3-3 conformemente alle normative delle

direttive 98/37/CE (ﬁ no al 28 dic. 2009), 2006/42/CE

(dal 29 dic. 2009), 2004/108/CE.

EG-conformiteitsverklaring.

Wij verklaren

op eigen verantwoordelijkheid dat dit produkt

voldoet aan de volgende normen of normatieve

documenten: EN 60745-1, EN 60745-2-5, EN 55014-

1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 conform

de richtlijnen 98/37/EG (tot 28 dec. 2009), 2006/42/EG

(vanaf 29 dec. 2009), 2004/108/EG.

EG-konformitetsförklaring.

Vi förklarar i eget

ansvar, att denna produkt stämmer överens med

följande normer och normativa dokument: EN 60745-1,

EN 60745-2-5, EN 55014-1, EN 55014-2, EN 61000-3-

2, EN 61000-3-3 enligt bestämmelserna i direktiven

98/37/EG (t o m 2009-12-28), 2006/42/EG (fr o m 2009-12-

29), 2004/108/EG.

EY-standardinmukaisuusvakuutus.

Vakuutamme

yksinvastuullisina, että tuote on seuraavien stan-

dardien ja normatiivisten ohjeiden mukainen: EN 60745-

1, EN 60745-2-5, EN 55014-1, EN 55014-2, EN 61000-3-2,

EN 61000-3-3 direktiivien 98/37/EY (28. jouluk. 2009 asti),

2006/42/EY (29. jouluk. 2009 alkaen), 2004/108/EY määrä-

ysten mukaan.

EF-konformitetserklæring:

Vi erklærer at have

alene ansvaret for, at dette produkt er i overens-

stemmelse med de følgende normer eller normative

dokumenter: EN 60745-1, EN 60745-2-5, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3 i henhold til

bestemmelserne af direktiverne 98/37/EG (indtil 28. dec.

2009), 2006/42/EG (fra 29. dec. 2009), 2004/108/EG.

CE-Konformitetserklæring.

Vi erklærer på eget

ansvar at dette produktet er i overensstemmelse

med følgende normer eller normative dokumenter: EN

60745-1, EN 60745-2-5, EN 55014-1, EN 55014-2, EN

61000-3-2, EN 61000-3-3 iht. Bestemmelsene i rådsdi-

rektivene 98/37/EF (til 28. des. 2009), 2006/42/EF (fra 29.

des. 2009), 2004/108/EF.

CE-Declaração de conformidade:

Declaramos,

sob a nossa exclusiva responsabilidade, que este

produto corresponde às normas ou aos documentos

normativos citados a seguir: EN 60745-1, EN 60745-2-5,

EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

segundo as disposições das directivas 98/37/CE (até 28

de Dezembro de 2009),2006/42/CE (a partir de 29 de De-

zembro de 2009), 2004/108/CE.

Декларация соответствия ЕС.

Мы заявляем с

исключительной ответственностью, что дан-

ный продукт соответствует следующим нормам или

нормативным документам: EN 60745-1, EN 60745-2-5,

EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-

3 в соответствии с положениями директив 98/37/EG

(до 28 декабря 2009), 2006/42/ EG (с 29 декабря 2009),

2004/108/EG.

ES prohlášení o shodě.

Prohlašujeme s veške-

rou odpovědností, že tento výrobek je ve shodě s

následujícími normami nebo normativními dokumenty:

EN 60745-1, EN 60745-2-5, EN 55014-1, EN 55014-2,

EN 61000-3-2, EN 61000-3-3 podle ustanovení směrnic,

98/37/ES (do 28. prosince 2009), 2006/42/ES (od 29. pro-

since 2009), 2004/108/ES.

Oświadczenie o zgodności z normami UE.

Niniej-

szym oświadczamy na własną odpowiedzialność,

że produkt ten spełnia następujące normy lub dokumenty

normatywne: EN 60745-1, EN 60745-2-5, EN 55014-1, EN

55014-2, EN 61000-3-2, EN 61000-3-3 zgodnie z posta-

nowieniami wytycznych 98/37/EG (do 28 grudnia 2009 r.),

2006/42/EG (od 29 grudnia 2009 r.) 2004/108/EG.

Dr. Johannes Steimel

11.01.2010

Leiter Forschung, Entwicklung, technische Dokumentation

Manager Research, Development, technical documentation

Directeur de recherce, développement, documentation

technique

Festool

GmbH

Wertstr.

D-73240

Wendlingen

Handkreissäge

Circular saw

Scie circulaire

Serien-Nr.

Serial no.

N° de série

TS 55 Q

491375

TS 55 EQ

491597

TS 55 EBQ

490436

Jahr der CE-Kennzeichnung:

Year of CE mark:

Année du marquage CE:

2003

Symbole

Warnung vor allgemeiner Gefahr

Bedienungsanleitung, Hinweise lesen

Gehörschutz

tragen!

Schutzbrille

tragen!

1 Bestimmungsgemäße

Verwendung

Bestimmungsgemäß sind die Maschinen zum Sä-

gen von Holz, holzähnlichen Werkstoffen, gips- und

zementgebundenen Faserstoffen sowie Kunststof-

fen vorgesehen. Mit den von Festool angebotenen

Spezialsägeblättern für Aluminium können die

Maschinen auch zum Sägen von Aluminium ver-

wendet werden.

Es dürfen nur Sägeblätter mit folgenden Daten ver-

wendet werden: Sägeblattdurchmesser 160 mm;

Schnittbreite 2,2 mm bis 2,6 mm; Aufnahmeboh-

rung 20 mm; Stammblattdicke max. 1,8 mm; ge-

eignet für Drehzahlen bis 9500 min

-1

Keine Schleifscheiben einsetzen.

Festool Elektrowerkzeuge dürfen nur in Arbeits-

tische eingebaut werden, die von Festool hierfür

vorgesehen sind. Durch den Einbau in einen an-

deren oder selbstgefertigten Arbeitstisch kann

das Elektrowerkzeug unsicher werden und zu

schweren Unfällen führen.

Für Schäden und Unfälle bei nicht bestim-

mungsgemäßem Gebrauch haftet der

Benutzer.

2 Sicherheitshinweise

2.1 Allgemeine

Sicherheitshinweise

Warnung!

Lesen Sie sämtliche Sicher-

heitshinweise und Anweisungen.

Fehler bei der Einhaltung der Warnhinweise und

Anweisungen können elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und An-

weisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete

Begriff „Elektrowerkzeug“ bezieht sich auf netz-

betriebene Elektrowerkzeuge (mit Netzkabel)

und auf akkubetriebene Elektrowerkzeuge (ohne

Netzkabel).

2.2

Maschinenspeziﬁ sche Sicherheitshin-

weise

Sägeverfahren

GEFAHR: Kommen Sie mit Ihren Händen

nicht in den Sägebereich und an das Sägeblatt.

Halten Sie mit Ihrer zweiten Hand den Zusatz-

griff oder das Motorgehäuse.

Wenn beide Hän-

de die Kreissäge halten, kann das Sägeblatt

diese nicht verletzen.

Greifen Sie nicht unter das Werkstück.

Die

Schutzhaube kann Sie unterhalb des Werkstü-

ckes nicht vor dem Sägeblatt schützen.

Passen Sie die Schnitttiefe an die Dicke des

Werkstücks an.

Es sollte weniger als eine volle

Zahnhöhe unter dem Werkstück sichtbar sein.

Halten Sie das zu sägende Werkstück niemals

in der Hand oder über dem Bein fest. Sichern

Sie das Werkstück an einer stabilen Aufnahme.

Es ist wichtig, das Werkstück gut zu befestigen,

um die Gefahr von Körperkontakt, Klemmen

des Sägeblattes oder Verlust der Kontrolle zu

minimieren.

Fassen Sie das Elektrowerkzeug an den iso-

lierten Griffflächen an, wenn Sie Arbeiten

ausführen, bei denen das Einsatzwerkzeug

verborgene Stromleitungen oder das eigene

Netzkabel treffen kann.

Kontakt mit einer

spannungsführenden Leitung setzt auch die Me-

tallteile des Elektrowerkzeugs unter Spannung

und führt zu einem elektrischen Schlag.

Verwenden Sie beim Längsschneiden immer

Handkreissäge

Technische Daten

TS 55 EBQ/TS 55 EQ

TS 55 Q

Leistung

1200 W

1050 W

Drehzahl (Leerlauf)

2000 - 5200 min

-1

6500

min

-1

Schrägstellung

0° - 45°

Schnitttiefe bei 0°

0 – 55 mm

Schnitttiefe bei 45°

0 – 43 mm

Sägeblattabmessung

160x2,2x20 mm

Gewicht

4,5 kg

4,4 kg

Schutzklasse

/II

Die angegebenen Abbildungen beﬁ nden sich am Anfang dieser Bedienungsanleitung.

einen Anschlag oder eine gerade Kantenfüh-

rung.

Dies verbessert die Schnittgenauigkeit

und verringert die Möglichkeit, dass das Säge-

blatt klemmt.

Verwenden Sie immer Sägeblätter in der rich-

tigen Größe und mit passender Aufnahmeboh-

rung (z.B. sternförmig oder rund).

Sägeblätter,

die nicht zu den Montageteilen der Säge passen,

laufen unrund und führen zum Verlust der Kon-

trolle.

Verwenden Sie niemals beschädigte oder fal-

sche Sägeblatt-Spannﬂ ansche oder -Schrau-

ben.

Die Sägeblatt-Spannﬂ ansche und -Schrau-

ben wurden speziell für Ihre Säge konstruiert,

für optimale Leistung und Betriebssicherheit.

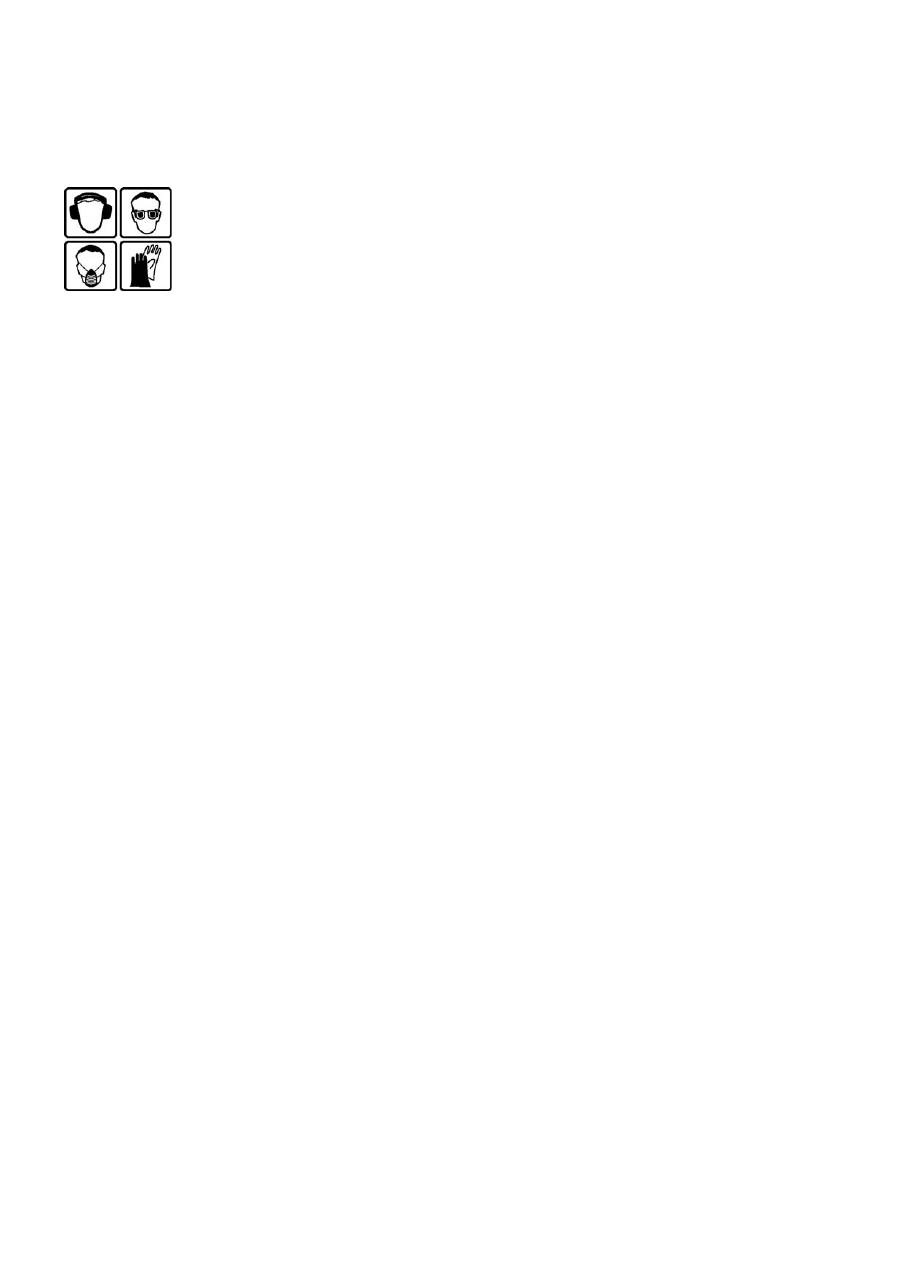

Tragen Sie geeignete persönliche Schutzaus-

rüstungen:

Gehörschutz, Schutzbrille, Staub-

maske bei stauberzeugenden

Arbeiten, Schutzhandschuhe

beim Bearbeiten rauher Materia-

lien und beim Werkzeugwech-

sel.

Rückschlag - Ursachen und entspre-

chende Sicherheitshinweise

- Ein Rückschlag ist die plötzliche Reaktion eines

hakenden, klemmenden oder falsch ausge-

richteten Sägeblattes, die dazu führt, dass eine

unkontrollierte Säge abhebt und sich aus dem

Werkstück heraus in Richtung der Bedienperson

bewegt;

- wenn sich das Sägeblatt in dem sich schließen-

den Sägespalt verhakt oder verklemmt, blockiert

es, und die Motorkraft schlägt das Gerät in Rich-

tung der Bedienperson zurück;

- wird das Sägeblatt im Sägeschnitt verdreht oder

falsch ausgerichtet, können sich die Zähne des

hinteren Sägeblattbereiches in der Oberﬂ äche

des Werkstücks verhaken, wodurch das Säge-

blatt aus dem Sägespalt heraus und die Säge in

Richtung der Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen oder

fehlerhaften Gebrauchs der Säge. Er kann durch

geeignete Vorsichtsmaßnahmen, wie nachfolgend

beschrieben, verhindert werden.

Halten Sie die Säge mit beiden Händen fest und

bringen Sie Ihre Arme in eine Stellung, in der

Sie die Rückschlagkräfte abfangen können.

Halten Sie sich immer seitlich des Sägeblattes,

nie das Sägeblatt in eine Linie mit Ihrem Körper

bringen.

Bei einem Rückschlag kann die Kreis-

säge rückwärts springen, jedoch kann die Be-

dienperson die Rückschlagkräfte beherrschen,

wenn geeignete Maßnahmen getroffen wurden.

Falls das Sägeblatt verklemmt oder Sie die

Arbeit unterbrechen, lassen Sie den Ein/Aus-

Schalter los und halten Sie die Säge im Werk-

stoff ruhig, bis das Sägeblatt vollständig zum

Stillstand gekommen ist. Versuchen Sie nie,

die Säge aus dem Werkstück zu entfernen oder

sie rückwärts zu ziehen, solange das Sägeblatt

sich bewegt, sonst kann ein Rückschlag erfol-

gen.

Ermitteln und beheben Sie die Ursache für

das Verklemmen des Sägeblattes.

Wenn Sie eine Säge, die im Werkstück steckt,

wieder starten wollen, zentrieren Sie das

Sägeblatt im Sägespalt und überprüfen Sie,

ob die Sägezähne nicht im Werkstück verhakt

sind.

Klemmt das Sägeblatt, kann es sich aus

dem Werkstück heraus bewegen oder einen

Rückschlag verursachen, wenn die Säge erneut

gestartet wird.

Stützen Sie große Platten ab, um das Risiko

eines Rückschlags durch ein klemmendes Sä-

geblatt zu vermindern.

Große Platten können

sich unter ihrem Eigengewicht durchbiegen.

Platten müssen auf beiden Seiten, sowohl in

Nähe des Sägespalts als auch an der Kante,

abgestützt werden.

Verwenden Sie keine stumpfen oder beschädig-

ten Sägeblätter.

Sägeblätter mit stumpfen oder

falsch ausgerichteten Zähnen verursachen durch

einen zu engen Sägespalt eine erhöhte Reibung,

Klemmen des Sägeblattes und Rückschlag.

Ziehen Sie vor dem Sägen die Schnitttiefen-

und Schnittwinkeleinstellungen fest.

Wenn

sich während des Sägens die Einstellungen

verändern, kann sich das Sägeblatt verklemmen

und ein Rückschlag auftreten.

Seien Sie besonders vorsichtig bei „Tauch-

schnitten“ in bestehende Wände oder andere

nicht einsehbare Bereiche.

Das eintauchende

Sägeblatt kann beim Sägen in verborgene Ob-

jekte blockieren und einen Rückschlag verur-

sachen.

Funktion der Schutzhaube

Überprüfen Sie vor jeder Benutzung, ob die

Schutzhaube einwandfrei schließt. Verwenden

Sie die Säge nicht, wenn die Schutzhaube nicht

frei beweglich ist und sich nicht sofort schließt.

Klemmen oder binden Sie die Schutzhaube nie-

mals fest; dadurch wäre das Sägeblatt unge-

schützt.

Sollte die Säge unbeabsichtigt zu Boden

fallen, kann die Schutzhaube verbogen werden.

Stellen Sie sicher, dass die Schutzhaube sich frei

bewegt und bei allen Schnittwinkeln und -tiefen

weder Sägeblatt noch andere Teile berührt.

Überprüfen Sie Zustand und Funktion der Feder

für die Schutzhaube. Lassen Sie das Gerät vor

dem Gebrauch warten, wenn Schutzhaube und

Feder nicht einwandfrei arbeiten.

Beschädigte

Teile, klebrige Ablagerungen oder Anhäufungen

von Spänen lassen die Schutzhaube verzögert

arbeiten.

Sichern Sie beim „Tauchschnitt“, der nicht

rechtwinklig ausgeführt wird, die Grundplatte

der Säge gegen Verschieben.

Ein seitliches Ver-

schieben kann zum Klemmen des Sägeblattes

und damit zum Rückschlag führen.

Legen Sie die Säge nicht auf der Werkbank oder

dem Boden ab, ohne dass die Schutzhaube das

Sägeblatt abdeckt.

Ein ungeschütztes, nachlau-

fendes Sägeblatt bewegt die Säge entgegen der

Schnittrichtung und sägt, was ihm im Weg ist.

Beachten Sie dabei die Nachlaufzeit der Säge.

Funktion des Spaltkeils

Verwenden Sie das für den Spaltkeil passende

Sägeblatt.

Damit der Spaltkeil wirkt, muss das

Stammblatt des Sägeblattes dünner als der

Spaltkeil sein und die Zahnbreite mehr als die

Spaltkeildicke betragen.

Justieren Sie den Spaltkeil wie in der Bedie-

nungsanleitung beschrieben.

Falsche Stärke,

Position und Ausrichtung können der Grund

dafür sein, dass der Spaltkeil einen Rückschlag

nicht wirksam verhindert.

Verwenden Sie immer den Spaltkeil, auch

bei „Tauchschnitten“.

Der Spaltkeil wird beim

Eintauchen nach oben gedrückt, und federt

nach dem Eintauchen beim Vorschieben der

Kreissäge selbstständig in den Sägespalt.

Damit der Spaltkeil wirken kann, muss er sich

im Sägespalt beﬁ nden.

Bei kurzen Schnitten ist

der Spaltkeil unwirksam um einen Rückschlag

zu verhindern.

Betreiben Sie die Säge nicht mit verbogenem

Spaltkeil.

Bereits eine geringe Störung kann das

Schließen der Schutzhaube verlangsamen.

2.3 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen

typischerweise:

Schalldruckpegel/Schallleistungspegel

TS 55 EBQ/TS 55 EQ

95/106 dB(A)

TS 55 Q

96/107 dB(A)

Messunsicherheitszuschlag

K = 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745:

Schwingungsemissionswert (3-achsig)

Sägen von Holz:

< 2,5 m/s²

Sägen von Metall:

< 2,5 m/s²

Unsicherheit

K = 1,5 m/s²

Die angegebenen Emissionswerte (Vibration, Ge-

räusch) wurden gemäß den Prüfbedingungen in

EN 60745 gemessen, und dienen dem Maschinen-

vergleich. Sie eignen sich auch für eine vorläuﬁ ge

Einschätzung der Vibrations- und Geräuschbelas-

tung beim Einsatz.

Die angegebenen Emissionswerte repräsentieren

die hauptsächlichen Anwendungen des Elektro-

werkzeugs. Wird jedoch das Elektrowerkzeug für

andere Anwendungen, mit anderen Einsatzwerk-

zeugen oder ungenügend gewartet eingesetzt,

kann dies die Vibrations- und Geräuschbelastung

über den gesamten Arbeitszeitraum deutlich erhö-

hen. Für eine genaue Abschätzung während einem

vorgegebenen Arbeitszeitraum sind auch die darin

enthaltenen Leerlauf- und Stillstandszeiten der

Maschine zu beachten. Dieses kann die Belastung

über den gesamten Arbeitszeitraum erheblich

verringern.

Elektrischer Anschluss und Inbetrieb-

nahme

Die Netzspannung muss mit der Angabe

auf dem Leistungsschild übereinstim-

men.

Schalten Sie die Maschine vor dem An-

schließen oder Lösen der Netzanschluss-

leitung stets aus!

Anschließen und Lösen der Netzanschlussleitung

siehe Bild [2]. Der Schalter [1-8] dient zum Ein-/

Ausschalten (drücken = EIN, loslassen = AUS). Der

Schalter lässt sich erst betätigen, nachdem die

Einschaltsperre [1-9] nach oben geschoben wurde.

Durch Betätigen der Einschaltsperre wird gleich-

zeitig die Eintauchvorrichtung entriegelt und das

Sägeaggregat kann entgegen der Federkraft nach

unten bewegt werden. Dabei taucht das Sägeblatt

aus der Schutzhaube aus.

Beim Anheben der Maschine federt das Sägeag-

gregat wieder in die Ausgangsstellung zurück.

Führen Sie die Maschine nur im einge-

schalteten Zustand gegen das Werk-

stück.

Kontrollieren sie vor jedem Einsatz die

Funktion der Einbauvorrichtung und ver-

wenden Sie die Maschine nur, wenn diese

ordnungsgemäß funktioniert.

Einstellungen an der Maschine

Ziehen Sie vor allen Arbeiten an der Ma-

schine stets den Netzstecker aus der

Steckdose.

4.1 Elektronik

Die TS 55 EBQ/TS 55 EQ besitzt eine Voll-

wellenelektronik mit folgenden Eigen-

schaften:

Sanftanlauf

Der elektronisch geregelte Sanftanlauf sorgt für

ruckfreien Anlauf der Maschine.

Drehzahlregelung

Die Drehzahl lässt sich mit dem Stellrad [1-6] stu-

fenlos zwischen 2000 und 5200 min

-1

einstellen.

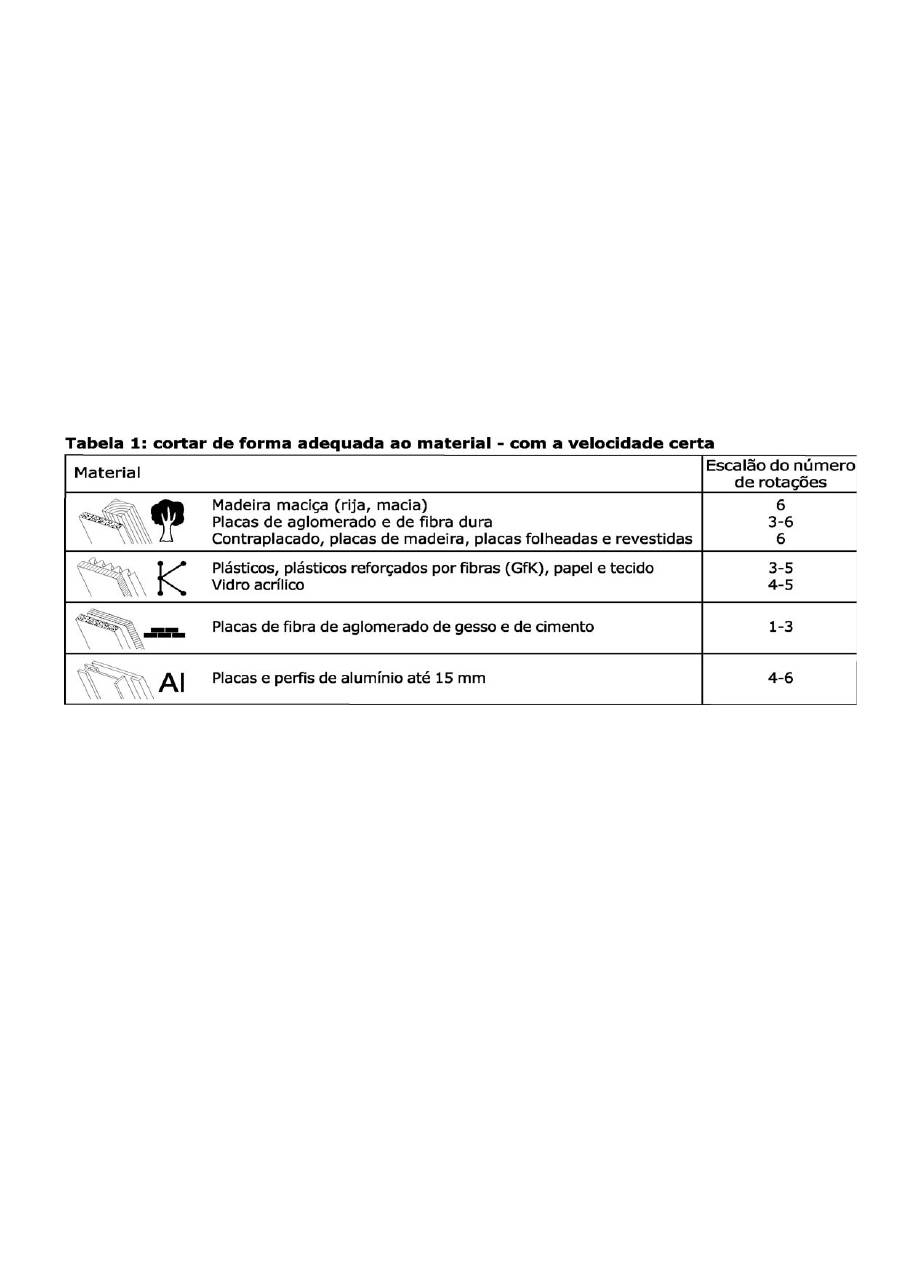

Damit können Sie die Schnittgeschwindigkeit dem

jeweiligen Werkstoff optimal anpassen (siehe Ta-

belle 1).

Konstante Drehzahl

Die vorgewählte Motordrehzahl wird elektronisch

konstant gehalten.

Dadurch wird auch bei Belastung eine gleichblei-

bende Schnittgeschwindigkeit erreicht.

Temperatursicherung

Zum Schutz vor Überhitzung (Durchbrennen des

Motors) ist eine elektronische Temperaturüber-

wachung eingebaut.

Vor Erreichen einer kritischen Motortemperatur

schaltet die Sicherheitselektronik den Motor ab.

Nach einer Abkühlzeit von ca. 3-5 Minuten ist die

Maschine wieder betriebsbereit und voll belastbar.

Bei laufender Maschine (Leerlauf) reduziert sich

die Abkühlzeit erheblich.

Strombegrenzung

Die Strombegrenzung verhindert bei extremer

Überlastung eine zu hohe Stromaufnahme. Dies

kann zu einer Verringerung der Motordrehzahl

führen. Nach Entlastung läuft der Motor sofort

wieder an.

Bremse (nur TS 55 EBQ)

Beim Ausschalten wird das Sägeblatt in 1,5 – 2

Sekunden elektronisch bis zum Stillstand abge-

bremst.

4.2 Schnitttiefe

Die Schnitttiefe lässt von 0 – 55 mm einstellen:

- Schnitttiefenanschlag [2-3] drücken und bis zur

gewünschten Schnitttiefe verschieben (die auf

der Skala [2-1] angegebenen Werte gelten für

0°-Schnitte ohne Führungsschiene),

- Schnitttiefenanschlag loslassen (der Schnitttie-

fenanschlag rastet in 1mm-Schritten ein).

Das Sägeaggregat kann nun bis zur eingestellten

Schnitttiefe nach unten gedrückt werden.

In die Bohrung [2-2] des Schnitttiefenanschlages

kann ein Gewindestift (M4x8 bis M4x12) eingedreht

werden.

Durch Verdrehen des Gewindestiftes lässt sich die

Schnitttiefe noch exakter (± 0,1 mm) einstellen.

4.3 Schnittwinkel

Das Sägeaggregat lässt sich zwischen 0° und 45°

schwenken:

- Drehknöpfe [2-4, 2-6] öffnen,

- Sägeaggregat bis zum gewünschten Schnittwin-

kel [2-5] schwenken,

- Drehknöpfe wieder festziehen.

Hinweis:

Die beiden Endstellungen (0° und 45°)

sind von Werk aus eingestellt und können vom

Kundendienst nachjustiert werden.

4.4 Sägeblattwechsel

- Vor dem Sägeblattwechsel die Maschine auf

0°-Stellung schwenken.

- Hebel [3-2] bis zum Anschlag umlegen,

- Einschaltsperre [3-1] nach oben schieben und

Sägeaggregat bis zum Einrasten nach unten

drücken,

- Schraube [3-4] mit Innensechskantschlüssel [3-

3] öffnen,

- Sägeblatt entnehmen,

- Flansche [3-8, 3-10] säubern,

- neues Sägeblatt einsetzen.

Die Drehrichtungen von Sägeblatt [3-9]

und Maschine [3-7] müssen übereinstim-

men!

- äußeren Flansch [3-10] so einsetzen, dass die

Mitnahmezapfen in die Aussparungen des inne-

ren Flansches [3-8] eingreifen.

- Schraube [3-4] fest anziehen,

- Hebel [3-2] zurücklegen.

4.5 Spaltkeil

einstellen

- Hebel [3-2] bis zum Anschlag umlegen,

- Einschaltsperre [3-1] nach oben schieben und

Sägeaggregat bis zum Einrasten nach unten

drücken,

- Schraube [3-6] mit Innensechskantschlüssel [3-

3] öffnen,

- Spaltkeil [3-5] entsprechend Abbildung [3] ein-

stellen,

- Schraube [3-6] fest anziehen,

- Hebel [3-2] zurücklegen.

4.6 Absaugung

Schließen Sie die Maschine stets an eine

Absaugung an.

An den drehbaren Absaugstutzen [4-1] kann ein

Festool Absauggerät mit einem Absaugschlauch-

Durchmesser von 36 mm oder 27 mm (36 mm

wegen der geringeren Verstopfungsgefahr emp-

fohlen) angeschlossen werden.

4.7 Splitterschutz

montieren

Der Splitterschutz (Zubehör) verbessert deutlich

bei 0°-Schnitten die Qualität der Schnittkante des

abgesägten Werkstückteils auf der oben liegenden

Seite.

- Splitterschutz [5-1] auf die Schutzhaube aufste-

cken,

- Maschine auf das Werkstück bzw. Führungs-

schiene aufsetzen,

- Splitterschutz nach unten drücken, bis er auf dem

Werkstück auﬂ iegt, und mit dem Drehknopf [5-2]

festschrauben.

- Splitterschutz einsägen (Maschine auf maximale

Schnitttiefe und Drehzahlstufe 6).

Arbeiten mit der Maschine

Befestigen Sie das Werkstück stets so,

dass es sich beim Bearbeiten nicht bewe-

gen kann.

Die Maschine ist stets mit beiden Händen

an den vorgesehenen Handgriffen [1-1,

1-7] zu halten.

Maschine stets nach vorne schieben [1-2],

keinesfalls Maschine rückwärts zu sich

heranziehen.

Vermeiden Sie durch eine angepasste

Vorschubgeschwindigkeit eine Überhit-

zung der Schneiden des Sägeblattes, und

beim Schneiden von Kunststoffen ein

Schmelzen des Kunststoffes.

Weitere interessante Informationen zum Arbei-

ten mit Ihrem Festool Werkzeug ﬁ nden Sie auf der

Internetseite

www.festool.de/fuer-zu-hause

, z. B.:

· Anwendungsbeispiele - Tipps und Tricks,

· Maschinenkunde,

· Kostenlose Baupläne zum Download,

· Wissenswertes rund ums Holz - Holzlexikon

5.1

Sägen nach Anriss

Der Schnittanzeiger [4-3] zeigt bei 0°- und

45°-Schnitten (ohne Führungsschiene) den

Schnittverlauf an.

5.2 Abschnitte

sägen

Die Maschine mit dem vorderen Teil des Säge-

tisches auf das Werkstück aufsetzen, Maschine

einschalten, auf die eingestellte Schnitttiefe nie-

derdrücken und in Schnittrichtung vorschieben.

5.3

Ausschnitte sägen (Tauchschnitte)

Um Rückschläge zu vermeiden sind bei Tauch-

schnitten folgende Hinweise unbedingt zu beach-

ten:

- Die Maschine ist stets mit der hinteren Kante des

Sägetisches gegen einen festen Anschlag zu legen.

Beim Arbeiten mit Führungsschiene ist die Ma-

schine an den Rückschlagstopp [1-4] anzulegen,

der auf der Führungsschiene festgeklemmt wird.

- Die Maschine ist stets mit beiden Händen sicher

zu halten und nur langsam einzutauchen.

Vorgehensweise:

Die Maschine auf das Werkstück

aufsetzen und an einen Anschlag (Rückschlag-

stopp) anlegen, Maschine einschalten, langsam

auf die eingestellte Schnitttiefe niederdrücken und

in Schnittrichtung vorschieben.

Die Markierungen [4-2] zeigen bei maximaler

Schnitttiefe und Verwendung der Führungsschiene

den vordersten und hintersten Schnittpunkt des

Sägeblattes (Ø 160 mm) an.

5.4 Aluminium

sägen

Bei der Bearbeitung von Aluminium sind

aus Sicherheitsgründen folgende Maß-

nahmen einzuhalten:

- Vorschalten eines Fehlerstrom- (FI-) Schutz-

schalters.

- Maschine an ein geeignetes Absauggerät an-

schließen.

- Maschine regelmäßig von Staubablagerungen im

Motorgehäuse und in der Schutzhaube reinigen.

Schutzbrille tragen.

- Aluminium darf nur mit den von Festool dafür vor-

gesehenen Spezialsägeblättern gesägt werden.

Beim Sägen von Platten muss mit Petroleum ge-

schmiert werden, dünnwandige Proﬁ le (bis 3 mm)

können ohne Schmierung bearbeitet werden.

5.5

Gips- und zementgebundene Faserplat-

ten

Wegen der hohen Staubentwicklung wird die Ver-

wendung der seitlich an der Schutzhaube montier-

baren Abdeckung (Zubehör) empfohlen.

6 Zubehör

Die Bestellnummern des nachfolgend beschrie-

benen Zubehörs entnehmen Sie bitte Ihrem

Festool-Katalog oder im Internet unter „www.

festool.com“.

6.1 Parallelanschlag,

Tischverbreiterung

Für Abschnittbreiten bis 180 mm kann ein Paral-

lelanschlag eingesetzt werden.

Der Parallelanschlag lässt sich auch als Tischver-

breiterung einsetzen.

6.2

Seitliche Abdeckung, Schattenfugen

Die an der Schutzhaube montierbare seitliche Ab-

deckung verbessert bei 0°-Schnitten die Wirkung

der Absaugung.

Gleichzeitig kann die Abdeckung als Schattenfu-

genanschlag für Schattenfugenbreiten ab 18 mm

verwendet werden.

6.3 Führungssystem

Die in unterschiedlichen Längen erhältlichen

Führungsschienen ermöglichen präzise, saubere

Schnitte und schützen gleichzeitig die Werkstück-

oberﬂ äche vor Beschädigungen.

In Verbindung mit dem umfangreichen Zubehör

lassen sich mit dem Führungssystem exakte

Winkelschnitte, Gehrungsschnitte und Einpass-

arbeiten erledigen. Die Befestigungsmöglichkeit

mittels Zwingen [4-4] sorgt für einen festen Halt

und sicheres Arbeiten.

Das Führungsspiel des Sägetisches auf den Füh-

rungsschienen lässt sich mit den beiden Stellba-

cken [1-3] einstellen.

Die Führungsschienen besitzen einen Splitter-

schutz [1-5], der vor dem ersten Einsatz auf Maß

geschnitten werden muss:

- Drehzahl der Maschine auf Stufe 6 stellen,

- Maschine am hinteren Ende der Führungsschie-

ne aufsetzen,

- Maschine einschalten, bis zur eingestellten

Schnitttiefe nach unten drücken und den Split-

terschutz ohne abzusetzen auf der ganzen Länge

zusägen.

Die Kante des Splitterschutzes entspricht nun

exakt der Schnittkante.

6.4 Multifunktionstisch

Der Multifunktionstisch MFT/3 ermöglicht ein

einfaches Aufspannen der Werkstücke, und in Ver-

bindung mit dem Führungssystem ein sicheres und

genaues Bearbeiten großer und kleiner Werkstü-

cke. Durch seine vielfältigen Einsatzmöglichkeiten

ist ein wirtschaftliches und ergonomisch günstiges

Arbeiten möglich.

6.5

Sägeblätter, sonstiges Zubehör

Um unterschiedliche Materialien schnell und sau-

ber bearbeiten zu können, bietet Festool speziell

auf Ihre Maschine abgestimmte Sägeblätter an. Die

Bestellnummern hierfür, sowie weiteres Zubehör,

das Ihnen einen vielfältigen und effektiven Einsatz

Ihrer Festool-Handkreissäge ermöglicht, ﬁ nden

Sie in Ihrem Festool-Katalog oder im Internet unter

„www.festool.com“.

Warten und Pﬂ egen

Ziehen Sie vor allen Arbeiten an der Ma-

schine stets den Netzstecker aus der

Steckdose!

Alle Wartungs- und Reparaturarbeiten,

die ein Öffnen des Motorgehäuses erfor-

dern, dürfen nur von einer autorisierten

Kundendienstwerkstatt durchgeführt

werden.

Maschine und Kühlluftöffnungen stets sauber

halten.

Die Maschine ist mit selbstabschaltenden Spezial-

kohlen ausgerüstet. Sind diese abgenutzt, erfolgt

eine automatische Stromunterbrechung und das

Gerät kommt zum Stillstand.

8 Entsorgung

Werfen Sie Elektrowerkzeuge nicht in den

Hausmüll! Führen Sie die Geräte, Zubehör und

Verpackungen einer umweltgerechten Wieder-

verwertung zu. Beachten Sie dabei die geltenden

nationalen Vorschriften.

Nur EU:

Gemäß Europäischer Richtlinie 2002/96/

EG müssen verbrauchte Elektrowerkzeuge ge-

trennt gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

9 Gewährleistung

Für unsere Geräte leisten wir auf Material- oder

Fertigungsfehler Gewährleistung gemäß den län-

derspeziﬁ schen gesetzlichen Bestimmungen, min-

destens jedoch 12 Monate. Innerhalb der Staaten

der EU beträgt die Gewährleistungszeit 24 Monate

(Nachweis durch Rechnung oder Lieferschein).

Schäden, die insbesondere auf natürliche Abnüt-

zung/Verschleiß, Überlastung, unsachgemäße Be-

handlung bzw. durch den Verwender verschuldete

Schäden oder sonstige Verwendung entgegen der

Bedienungsanleitung zurückzuführen sind oder

beim Kauf bekannt waren, bleiben von der Gewähr-

leistung ausgeschlossen. Ebenso ausgeschlossen

bleiben Schäden, die auf die Verwendung von

nicht-originalem Zubehör und Verbrauchsmaterial

(z. B. Schleifteller) zurückzuführen sind. Bean-

standungen können nur anerkannt werden, wenn

das Gerät unzerlegt an den Lieferanten oder an

eine autorisierte Festool Kundendienstwerkstätte

zurückgesendet wird. Bewahren Sie Bedienungs-

anleitung, Sicherheitshinweise, Ersatzteilliste und

Kaufbeleg gut auf. Im Übrigen gelten die jeweils

aktuellen Gewährleistungsbedingungen des Her-

stellers.

Anmerkung

Aufgrund der ständigen Forschungs- und Ent-

wicklungsarbeiten sind Änderungen der hierin

gemachten technischen Angaben vorbehalten.

REACh für Festool Produkte, deren Zubehör und

Verbrauchsmaterial:

REACh ist die seit 2007 in ganz Europa gültige Che-

mikalienverordnung. Wir als „nachgeschalteter

Anwender“, also als Hersteller von Erzeugnissen

sind uns unserer Informationspflicht unseren

Kunden gegenüber bewusst. Um Sie immer auf

dem neuesten Stand halten zu können und über

mögliche Stoffe der Kandidatenliste in unseren

Erzeugnissen zu informieren, haben wir folgende

Website für Sie eingerichtet:

www.festool.com/

reach

Symbols

Warning of general danger

Manual, read the instructions.

Wear ear protection!

Wear protective goggles.

Use for intended purpose

These machines are intended to be used for sawing

wood, wood-like materials, plaster and cement-

bonded fibre materials, and plastics. With the

special saw blades for aluminium offered by Fes-

tool, these machines can also be used for sawing

aluminium.

Only saw blades with the following speciﬁ cations

must be used: saw blade diameter of 160 mm;

cutting width of 2.4 mm to 2.6 mm; toolholder

diameter of 20 mm; blade core thickness of max.

1.8 mm; suitable for speeds of up to 9500 rpm.

Do not use any abrasive wheel.

Festool electric power tools should only be in-

stalled in work benches specially designed by Fes-

tool. The electric power tool may become unsafe

and cause serious accident if installed in benches

from other manufacturers or self-manufactured

work benches.

The user is liable for damage and injury

resulting from incorrect usage!

Safety instructions

2.1

General safety rules

WARNING! Read all safety warnings and

all instructions.

Failure to follow the warn-

ings and instructions may result in electric shock,

ﬁ re and/or serious injury.

Save all warnings and instructions for future

reference.

The term „power tool“ in the warnings refers

to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

2.2

Tool-speciﬁ c safety rules

1) Cutting

procedures

DANGER: Keep hands away from cutting

area and the blade. Keep your second

hand on auxiliary handle, or motor housing.

both hands are holding the saw, they cannot be

cut by the blade.

Do not reach underneath the workpiece.

The

guard cannot protect you from the blade below

the workpiece.

Adjust the cutting depth to the thickness of the

workpiece.

Less than a full tooth of the blade

teeth should be visible below the workpiece.

Never hold piece being cut in your hands or

across your leg. Secure the workpiece to a

stable platform.

It is important to support the

work properly to minimize body exposure, blade

binding, or loss of control.

Hold power tool by insulated gripping surfaces

when performing an operation where the cut-

ting tool may contact hidden wiring or its own

cord.

Contact with a „live“ wire will also make

exposed metal parts of the power tool „live“ and

shock the operator.

When ripping always use a rip fence or straight

edge guide.

This improves the accuracy of cut

and reduces the chance of blade binding.

Always use blades with correct size and shape

(diamond versus round) of arbour holes.

Blades

that do not match the mounting hardware of the

saw will run eccentrically, causing loss of con-

trol.

Never use damaged or incorrect blade wash-

ers or bolt.

The blade washers and bolt where

Circular saw

Technical data

TS 55 EBQ/TS 55 EQ

TS 55 Q

Power

1200 W

1050 W

Speed (idling)

2000 - 5200 rpm

6500 rpm

Inclination

0° - 45°

Cutting depth at 0°

0 – 55 mm

Cutting depth at 45°

0 – 43 mm

Saw blade dimensions

160x2.2x20 mm

Weight

4.5 kg

4.4 kg

Degree of protection

/II

The speciﬁ ed illustrations can be found at the beginning of the operating instructions.

specially designed for your saw, for optimum

performance and safety of operation.

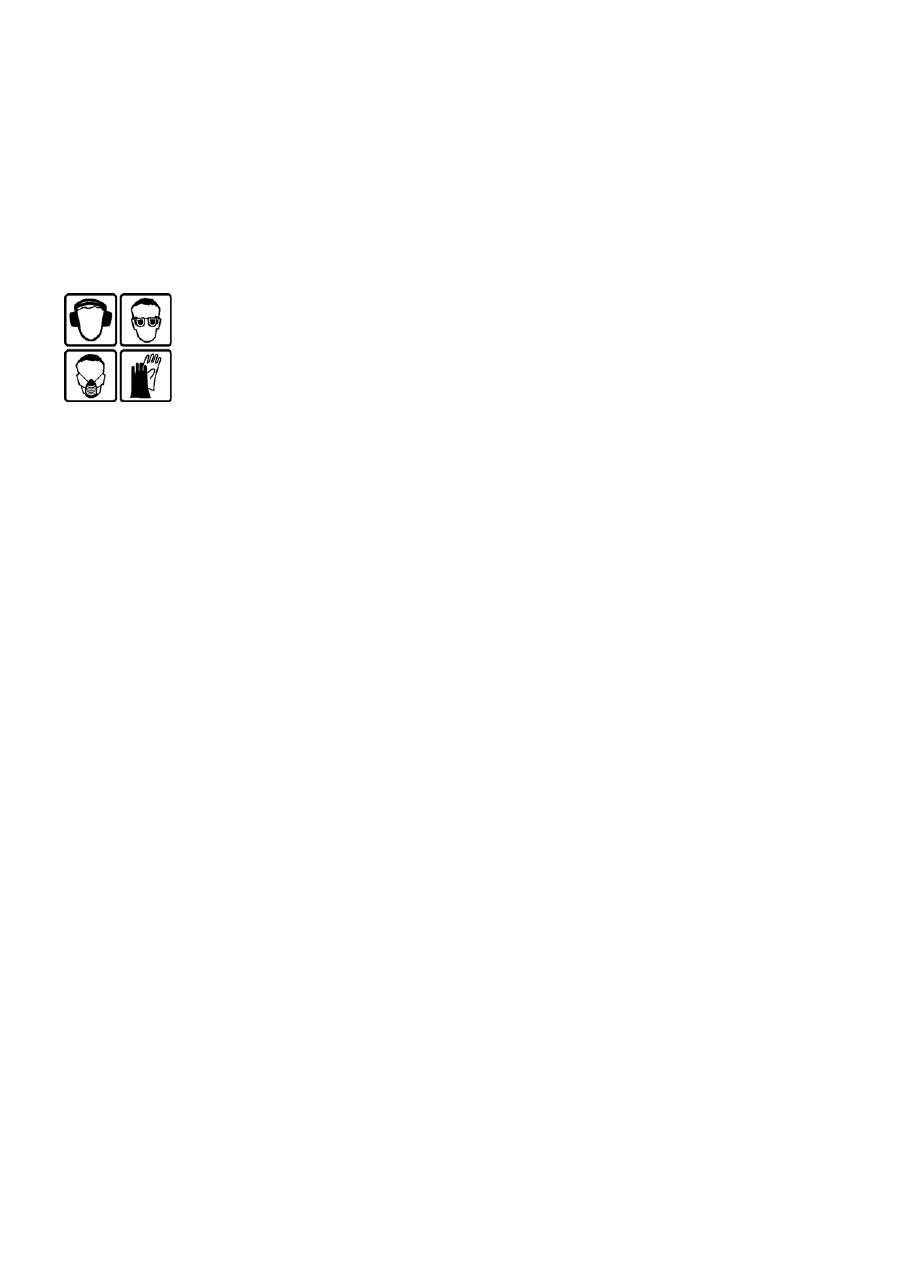

Wear suitable protection such as

ear protection, safety goggles, a

dust mask for work which gener-

ates dust, and protective gloves

when working with raw materials

and when changing tools.

Kickback causes and relates warnings

- kickback is a sudden reaction to a pinched, bound

or misaligned saw blade, causing an uncontrolled

saw to lift up and out of the workpiece toward the

operator;

- when the blade is pinched or bound tightly by the

kerf closing down, the blade stalls and the motor

reaction drives the unit rapidly back toward the

operator;

- if the blade becomes twisted or misaligned in

the cut, the teeth at the back edge of the blade

can dig into the top surface of the wood causing

the blade to climb out of the kerf and jump back

toward the operator.

Kickback is result of saw misuse and/or incor-

rect operating procedures or conditions and can

be avoided by taking proper precautions as given

below.

Maintain a ﬁ rm grip with both hands on the

saw and position your arms to resist kickback

forces. Position your body to either side of the

blade, but not in line with the blade.

Kickback

could cause the saw to jump backwards, but

kickback forces can be controlled by the opera-

tor, if proper precautions are taken.

When blade is binding, or when interrupting a

cut for any reason, release the trigger and hold

the saw motionless in the material until the

blade comes to a complete stop. Never attempt

to remove the saw from the work or pull the

saw backward while the blade is in motion or

kickback may occur.

Investigate and take cor-

rective actions to eliminate the cause of blade

binding.

When restarting a saw in the workpiece, centre

the saw blade in the kerf and check that saw

teeth are not engaged into the material.

If saw

blade is binding, it may walk up or kickback from

the workpiece as the saw is restarted.

Support large panels to minimise the risk of

blade pinching and kickback.

Large panels tend

to sag under their own weight. Supports must

be placed under the panel on both sides, near

the line of cut and near the edge of the panel.

Do not use dull or damaged blades.

Unsharp-

ened or improperly set blades produces narrow

kerf causing expressive friction, blade binding

and kickback.

Blade depth and bevel adjusting locking levers

must be tight and secure before making cut.

If blade adjustment shifts while cutting, it may

cause binding and kickback.

Use extra caution when making a "plunge cut"

into existing walls or other blind areas.

The

protruding blade may cut objects that can cause

kickback.

3) Guard

function

Check guard for proper closing before each

use. Do not operate the saw if guard does not

move freely and enclose the blade instantly.

Never clamp or tie the guard so that the blade

is exposed.

If saw is accidentally dropped, guard

may be bent. Check to make sure that guard

moves freely and does not touch the blade or

any other part, in all angles and depths of cut.

Check the operation and condition of the guard

return spring. If the guard and the spring are

not operation properly, they must be serviced

before use.

Guard may operate sluggishly due to

damaged parts, gummy deposits, or a build-up

of debris.

Assure that the base plate of the saw will not

shift while performing the "plunge cut" when

the blade bevel setting is not at 90°.

Blade

shifting sideways will cause binding and likely

kick back.

Always observe that the guard is covering the

blade before placing saw down on bench or

ﬂ oor.

An unprotected, coasting blade will cause

the saw to walk backwards, cutting whatever is

in its path. Be aware of the time it takes for the

blade to stop after switch is released.

Riving knife function

Use the appropriate saw blade for the riving

knife.

For the riving knife to work, it must be

thicker than the body of the blade but thinner

than the tooth set of the blade.

Adjust the riving knife as described in this in-

struction manual.

Incorrect spacing, positioning

and alignment can make the riving knife inef-

fective in preventing kickback.

Always use the riving knife, even when "plunge

cutting".

The riving knife is being pressed up-

wards during plunge cutting and springs back

automatically into the kerf after plunge cutting

when you move the saw forward.

For the riving knife to work, it must be engaged

in the workpiece.

The riving knife is ineffective

in preventing kickback during short cuts.

Do not operate the saw if riving knife is bent.

Even a light interference can slow the closing

rate of a guard.

2.3

Noise and vibration information

Typical values established in compliance with EN

60745:

Sound-pressure level/ Sound-power level

TS 55 EBQ/TS 55 EQ

95/106 dB(A)

TS 55 Q

96/107 dB(A)

Measuring uncertainty allowance

K = 3 dB

Wear ear protection.

Overall vibration levels (vector sum for three direc-

tions) measured in accordance with EN 60745:

Vibration emission level (3 directions)

Sawing wood

< 2,5 m/s²

Sawing metal

< 2,5 m/s²

Uncertainty

K = 1,5 m/s²

The emission values speciﬁ ed (vibration, noise)

were measured in accordance with the test con-

ditions stipulated in EN 60745 and are intended

for machine comparisons. They are also used for

making preliminary estimates regarding vibration

and noise loads during operation.

The emission values speciﬁ ed refer to the main

applications for which the power tool is used. If the

electric power tool is used for other applications,

with other tools or is not maintained sufﬁ ciently

prior to operation, however, the vibration and noise

load may be higher when the tool is used. Take into

account any machine idling times and downtimes to

estimate these values more accurately for a speci-

ﬁ ed time period. This may signiﬁ cantly reduce the

load during the machine operating period.

Power supply and start-up

The mains voltage must correspond to

the speciﬁ cation on the rating plate.

Always switch the machine off before

connecting or disconnecting the mains

lead!

See Fig. 2 for connection and disconnection of the

power cable.

The switch [1-8] is for switching on/off (push = ON,

release = OFF).

The switch can only be activated after the switch

lock [1-9] has been pushed up.

Activating the switch lock simultaneously locks

the plunging equipment and the sawing unit can

be moved down against the spring force. This

causes the saw blade to emerge from the protec-

tive cover.

When the machine is lifted, the sawing unit springs

back into the starting position.

Only guide the machine against the work-

piece when it is switched on.

Check the installation ﬁ xture prior to use

and do not use the machine if the ﬁ xture

does not function correctly.

4 Machine

settings

Always pull the plug out of the socket be-

fore making settings.

4.1 Electronics

The TS 55 EBQ/TS 55 EQ features full-wave

electronics with the following properties:

Smooth start-up

The smooth start-up ensures the machine starts

up jolt-free.

Speed adjustment

You can regulate the speed steplessly between 2000

and 5200 rpm using the adjusting wheel [1-6]. This

enables you to optimise the cutting speed to suit

the material (see table 1).

Constant speed

The pre-selected speed remains constant whether

the machine is in operation or in neutral position.

Temperature cut-out

To prevent overheating, the safety electronics

switches the machine off when it reaches a critical

motor temperature. Let the machine cool down

for approx. 3-5 minutes before using it again. The

machine requires less time to cool down if it is

running, i.e. in neutral position.

Current limiting

Current limiting prevents permissibly high current

consumption under extreme overload. This can

lead to a decrease in the motor speed. The motor

immediately restarts after the load is removed.

Brake (only TS 55 EBQ)

After switching-off the tool, the saw blade is elec-

tronically brought to a standstill in 1.5 – 2 sec-

onds.

4.2 Cutting

depth

The cutting depth can be set at 0 – 55 mm:

- Press the cutting depth stop [2-3] and move it to

the desired cutting depth (the values speciﬁ ed on

the scale [2-1] apply to 0° cuts without guide rail),

- Release the cutting depth stop (the cutting depth

stop notches along in 1 mm-steps).

The sawing unit can now be pressed down to the

set cutting depth.

A grub screw (M4x8 to M4x12) can be screwed into

the hole [2-2] on the cutting depth stop. By turning

the grub screw, the cutting depth can be set even

more exactly (± 0.1 mm).

4.3 Cutting

angle

The sawing unit can be swivelled between 0° and

45°:

- Loosen rotary knobs [2-4, 2-6],

- Swivel sawing unit to the desired cutting angle

[2-5],

- Retighten rotary knobs.

Note:

both end positions (0° and 45°) are set at

the factory and can be readjusted by the aftersales

service team.

4.4

Changing the saw blade

- Before changing the saw blade, set the machine

to the 0° position.

- Move lever [3-2] as far as it will go,

- Push switch lock [3-1] up and push sawing unit

down until it locks into place,

- Loosen screw [3-4] with Allen key [3-3],

- Remove saw blade,

- Clean ﬂ ange [3-8, 3-10],

- Insert new saw blade.

The direction of rotation of the saw blade

[3-9] and the machine [3-7] must be the

same.

- Insert outer ﬂ ange [3-10] such that the locking

pins engage into the notches on the inner ﬂ ange

[3-8].

- Tighten screw [3-4],

- Put lever [3-2] back.

4.5

Setting the spacer wedge

- Move lever [3-2] as far as it will go,

- Push switch lock [3-1] up and push sawing unit

down until it locks into place,

- Loosen screw [3-6] with Allen key [3-3],

- Set spacer wedge [3-5] as shown in diagram 3,

- Tighten screw [3-6],

- Put lever [3-2] back.

4.6 Dust

extraction

Always connect the machine to a dust ex-

tractor.

A Festool dust extractor with an extractor hose di-

ameter of 36 mm or 27 mm (36 mm recommended

due to the reduced risk of clogging) can be con-

nected to the rotating extractor connector [4-1]

4.7

Mounting the splinterguard

The splinterguard (accessories) signiﬁ cantly im-

proves the quality of the cutting edge of the sawn

workpiece on the upper side for 0° cuts.

- Attach splinterguard [5-1] onto the protective

cover,

- Place machine onto the workpiece or the guide

rail,

- Press splinterguard down until it sits on the work-

piece and tighten it with the rotary knob [5-2].

- Saw splinterguard in (machine to maximum cut-

ting depth and speed range 6)

Working with the machine

Always secure the workpiece in such a

manner that it cannot move while being

sawed.

The machine must always be held with

both hands by the designated handles [1-

1, 1-7].

Always push the machine forwards [1-2],

never pull the machine backwards towards

you.

Adapt the fast-feed speed to prevent the

cutters on the saw blade from overheating

and prevent plastic materials from melting

during cutting.

5.1

Sawing along a scribe mark

The cutting indicator [4-3] displays the cutting line

for 0° and 45° cuts (without guide rail).

5.2 Sawing

sections

Place the machine with the front part of the saw

table on the workpiece, switch the machine on,

press it down onto the set cutting depth and push

it forward in the cutting direction.

5.3

Sawing cut outs (plunge cuts)

In order to avoid kickbacks, the following instruc-

tions absolutely must be observed when plunge

cutting:

- The machine must always be placed with the rear

edge of the saw table against a ﬁ xed stop.

When working with a guide rail, the machine must

be positioned against the kickback stop [1-4],

which is clamped on the guide rail.

- The machine must always be held securely with

both hands and only plunged slowly.

Procedure:

Place the machine onto the workpiece and position

it against a stop (kickback stop), switch the ma-

chine on, slowly press it down onto the set cutting

depth and push it forward in the cutting direction.

The markings [4-2] display the absolute front and

the absolute rear cutting points of the saw blade

(dia. 160 mm) at maximum cutting depth and using

the guide rail.

5.4 Sawing

aluminium

When sawing aluminium, the following

measures must be taken for safety rea-

sons:

- Pre-connect a residual current circuitbreaker.

- Connect the machine to a suitable dust extrac-

tor.

- Clean the machine regularly of dust deposits in

the motor housing and in the protective cover.

Wear protective goggles.

- Aluminium must only be sawed with the special

saw blades from Festool designed for this pur-

pose.

When sawing panels, they must be lubricated with

petroleum, thin-walled proﬁ les (up to 3 mm) can

be sawed without lubrication.

5.5

Plaster and cement-bonded fibre

boards

Due to the high build-up of dust, using a cover

(accessories) that is mounted on the side of the

protective cover is recommended.

6 Accessories

The order numbers of the accessories listed below

can be found in the Festool catalogue or on the

Internet under “www.festool.com”.

6.1

Parallel stop, table widener

A parallel stop can be used for section widths up

to 180 mm. The parallel stop can also be used as

a table widener.

6.2

Side-mounted cover, false joints

The cover that can be mounted on the side of the

protective cover improves the effect of dust extrac-

tion for 0° cuts. Simultaneously, the cover can be

used as a false joint stop for false joint widths from

18 mm onwards.

6.3 Guide

system

The guide rails, which are available in different

lengths, allow for precise, clean cuts and simul-

taneously protect the workpiece surface against

damage.

In conjunction with the extensive range of acces-

sories, exact angled cuts, mitre cuts and ﬁ tting

work can be completed with the guide system. The

option of securing using G-clamps [4-4] ensures a

ﬁ rm hold and safe working.

The guide clearance of the saw table on the guide

rails can be set with the two setting jaws [1-3].

The guide rails are equipped with a splinterguard

[1-5], which has to be cut to size before the ﬁ rst

use:

- Set the speed of the machine to level 6,

- Place the machine on the rear end of the guide

rail,

- Switch the machine on, press it down to the set

cutting depth and cut the splinterguard along the

full length without interruption.

The edge of the splinterguard now corresponds

exactly to the cutting edge.

6.4 Multifunction

table

The mutifunction table MFT/3 makes clamping

the workpiece easy and allows you to saw large

and small workpieces safely and precisely using

the guide system. Its many ﬁ elds of application

make economical and ergonomically convenient

work possible.

6.5

Saw blades, other accessories

In order to be able to saw different materials

quickly and cleanly, Festool offers saw blades that

are specially designed for your machine.

The order numbers for these and for other acces-

sories that allow you to use your Festool portable

circular saw effectively and in many ways, can be

found in the Festool catalogue or on the Internet

under “www.festool.com”.

Maintenance and care

Always remove the plug from the mains

supply socket before carrying out any

work on the machine!

Any maintenance or repair work requir-

ing the motor housing to be opened may

only be carried out by an authorised serv-

ice workshop.

Always keep the machine and the ventilation slots

clean.

The tool is ﬁ tted with special motor brushes with

an automatic cut-out. When the brushes become

worn the power supply is shut off automatically

and the tool comes to a standstill.

Disposal

Do not throw the power tool in your household

waste! Dispose of machines, accessories and pack-

aging at an environmentally-responsible recycling

centre. Observe the valid national regulations.

EU only

: European Directive 2002/96/EC stipulate

that used electric power tools must be collected

separately and disposed of at an environmentally

responsible recycling centre.

9 Warranty

For our tools, we give warranty for material and

production defects in accordance with the locally

applicable legal provisions, but in any case for at

least 12 months. Within the EU member states, the

warranty period is 24 months (veriﬁ cation through

invoice or delivery note). Damage caused by, in

particular, natural wear, overloading, incorrect

handling, or damage caused by the operator, or

damage caused through use of the equipment con-

trary that speciﬁ ed in the Operating Instructions, or

damage which was known at the time of purchase,

is not covered by the warranty. Furthermore, dam-

age caused by the use of non-original accessories

and consumable materials (e.g. sanding pads) is

also excluded. Complaints can only be recognised

if the tool is returned while still assembled to the

supplier or an authorised Festool Customer Serv-

ice workshop. Keep the Operating Instructions,

Safety Instructions, Spare Parts List and purchase

receipt in a safe place. Otherwise the respective,

current warranty conditions of the manufacturer

shall apply.

Note

Due to continuous research and development work,

we reserve the right to make changes to the techni-

cal content of this documentation.

REACH for Festool products, their accessories

and consumables

REACh is a European Chemical Directive that

came into effect in 2007. As “downstream users”

and product manufacturers, we are aware of our

duty to provide our customers with information.

We have set up the following website to keep you

updated with all the latest news and provide you

with information on all the materials used in our

existing products:

www.festool.com/reach

Scie circulaire

Caractéristiques techniques

TS 55 EBQ/TS 55 EQ

TS 55 Q

Puissance

1200 W

1050 W

Rotation (à vide)

2000 - 5200 tr/min

6500 tr/min

Inclinaison

0° - 45°

Profondeur de coupe à 0°

0 – 55 mm

Profondeur de coupe à 45°

0 – 43 mm

Dimension lame de scie

160x2,2x20 mm

Poids machine

4,5 kg

4,4 kg

Classe de protection

/II

Les ﬁ gures indiquées se trouvent au début du mode d’emploi.

Symboles

Avertissement de danger

Lire les instructions, les consignes !

Munissez-vous de casques anti-bruit!

Porter des lunettes de protection.

1 Utilisation

conforme

Les outils sont conçus pour scier le bois, les ma-

tériaux composites, les matières ﬁ breuses à liant

plâtre et à liant ciment ainsi que les plastiques.

Les lames de scies spéciales pour l’aluminium

proposées par Festool permettent d’utiliser les

outils pour scier également de l’aluminium.

Seules des lames de scie disposant des caractéris-

tiques suivantes peuvent être utilisées : diamètre

de lame de scie 160 mm; largeur de coupe 2,2 mm

à 2,6 mm; perçage 20 mm; épaisseur de lame max.

1,8 mm; adaptées pour des vitesses de rotation de

9500 tr/min. N‘utilisez pas de plateau de ponçage.

Les outils électriques Festool doivent uniquement

être montés sur une table de travail prévue par

Festool à cet effet. Du fait du montage sur une autre

table de travail ou sur une table de travail réalisée

par vos propres soins, l’outil électrique peut deve-

nir instable et entraîner des blessures graves.

En cas d’utilisation non-conforme à la

destination de la machine, la responsa-

bilité de l’utilisateur est engagée pour

tout dommage ou accident!

Informations de sécurité

2.1

Indications générales de sécurité

ATTENTION ! Lire toutes les consignes de

sécurité et indications.

Le non-respect des

avertissements et instructions indiqués ci-après

peut entraîner un choc électrique, un incendie et/

ou de graves blessures.

Conservez toutes les consignes de sécurité et

notices pour une référence future.

Le terme « outil » dans les avertissements fait refe-

rence à votre outil électrique alimenté par le secteur

(avec cordon d’alimentation) ou votre outil fonc-

tionnant sur batterie (sans cordon d’alimentation).

2.2

Consignes de sécurité spéciﬁ ques à la

machine

Sciage

DANGER: N’approchez pas vos mains à

proximité de la scie et de la lame de

scie. Tenez la poignée supplémentaire ou le

carter-moteur à l’aide de votre deuxième

main.

Vous éviterez tout risque de blessure

avec la lame de scie si vous tenez la scie cir-

culaire à deux mains.

N’attrapez pas le dessous de la pièce à tra-

vailler.

Le capot de protection n’est pas en me-

sure de vous protéger de la lame de scie dans la

zone située en-dessous de la pièce à travailler.

Adaptez la profondeur de coupe à l’épaisseur de

la pièce à travailler.

Les dents ne doivent pas être

complètement visibles sous la pièce à travailler.

Ne tenez jamais la pièce à scier avec la main

ou sur la jambe. Fixez la pièce à travailler sur

un support stable.

Il est important de bien ﬁ xer

la pièce à travailler aﬁ n de réduire les risques

de contact corporel, de blocage de la lame de

scie ou de la perte de contrôle.

Tenez uniquement l’appareil sur la surface de

manipulation isolée lorsque vous réalisez des

travaux où le couteau à dents pourrait entrer

en contact avec les conductions de courant

cachées ou son propre câble de raccordement.

Le contact avec un câble sous tension met éga-

lement les pièces métalliques de l’appareil sous

tension et peut provoquer un choc électrique.

Au cours du tronçonnage, utilisez toujours une

butée ou une arête de guidage droite.

Ceci per-

met d’améliorer la précision de la coupe et de

réduire les risques de blocage de la lame de scie.

Utilisez toujours des lames de scie d’une taille

adaptée et qui s’ajustent à la forme du moyeu-

ﬂ asque (en forme de losange ou ronde).

Les

lames de scie qui ne sont pas adaptées aux

pièces de montage de la scie fonctionnent de

manière excentrique et peuvent entraîner une

perte de contrôle.

N’utilisez jamais de brides ou de vis de serrage

détériorées ou inadaptées.

Les brides ou les vis

de serrage de la lame de scie ont été conçues

spécialement pour votre scie, aﬁ n de garantir

une performance optimale et une grande ﬁ abi-

lité de cette dernière.

Porter des protections person-

nelles adéquates:

protection

auditive, lunettes de protection,

masque pour les travaux générant

de la poussière, gants de protec-

tion pour les travaux avec des

matériaux rugueux et pour le changement d’outils.

Causes de recul et consignes de sécurité

correspondantes

- Un recul est la réaction inattendue d’une lame

de scie ayant accroché ou étant bloquée ou mal

ajustée, entraînant ainsi une déviation incontrô-

lée de la scie par rapport à la pièce à travailler

et un mouvement en direction de l’utilisateur ;

- Si la lame de scie s’accroche ou se coince constam-

ment dans la fente de la scie, cette dernière se

bloque et la force moteur entraîne un retourne-

ment de l’appareil en direction de l’utilisateur ;

- Si la lame de scie se tord ou est mal ajustée lors

du sciage, les dents de la zone arrière de la lame

de scie peuvent s’accrocher sur la surface de la

pièce à travailler, et la lame de scie peut sortir de

la fente de la scie et sauter en arrière en dire.

Un recul est la conséquence d’un mauvais usage

ou d’une utilisation incorrecte de la scie. Il peut

être évité en suivant les mesures de précaution

appropriées décrites ci-après.

Tenez fermement la scie à deux mains et pla-

cez vos bras dans une position dans laquelle

vous serez en mesure de résister à la force

du recul. Tenez toujours la lame de scie de

manière latérale, ne placez jamais la lame de

scie dans l’axe de votre corps.

Lors d’un recul,

la scie circulaire peut sauter en arrière mais

l’utilisateur peut contrôler la force du recul s’il

respecte les mesures appropriées.

Si la lame de scie se coince ou si la scie inter-

rompt son travail pour quelque raison que ce

soit, lâchez l’interrupteur de marche/arrêt et

attendez que la scie arrête son mouvement

dans le matériau et que la lame de scie par-

vienne à un arrêt complet. Ne tentez jamais de

retirer la scie de la pièce à travailler ou de la

tirer vers l’arrière, tant que la lame de scie est

en mouvement ou qu’un recul est susceptible

de se produire.

Recherchez la cause du blocage

de la lame de scie et résolvez le problème en

mettant en application les mesures appropriées.

Si vous souhaitez remettre en marche une scie

ayant pénétré dans la pièce à travailler, centrez

la lame de scie dans la fente de la scie et véri-

ﬁ ez que les dents de la scie ne se sont pas ac-

crochées dans la pièce à travailler.

Si la lame de

scie se bloque, il est possible que cela entraîne

un retrait de cette dernière de la pièce à travailler

ou un recul, si vous remettez la scie en marche.

Constituez-vous un support à l’aide de grandes

planches aﬁ n de minimiser le risque de recul

lié à une lame de scie coincée.

Les grandes

planches peuvent ﬂ échir sous leur propre poids.

Les planches doivent être soutenues des deux

côtés, mais également à proximité de la fente

de la scie et au bord.

N’utilisez pas de lames de scie non tranchantes

ou détériorées.

Les lames de scie avec dents non

tranchantes ou mal ajustées entraînent un frotte-

ment important, un blocage de la lame de scie et

un recul, pour cause de fente de scie trop étroite.

Avant de commencer le sciage, serrez les ré-

glages de l’angle et des profondeurs de coupe.

Si vous modiﬁ ez les réglages pendant vos tra-

vaux de sciage, il est possible que la lame de

scie se coince et qu’un recul se produise.

Prenez toutes les précautions nécessaires

lorsque vous réalisez une „coupe plongeante“

dans une zone cachée, par ex. dans un mur

existant.

La lame de scie qui pénètre, lors du

sciage, dans des objets cachés peut se bloquer

et provoquer un recul.

Fonction du capot de protection

Vériﬁ ez avant chaque utilisation que le capot de

protection est parfaitement fermé. N’utilisez

pas la scie si le capot de protection n’est pas

mobile et s’il ne se ferme pas instantanément.

Ne bloquez ou n’attachez jamais le capot de

protection ; la lame de scie serait ainsi sans

protection. Si la scie devait tomber acciden-

tellement, le capot de protection risque d’être

déformé.

Vériﬁ ez que le capot de protection se

déplace librement et qu’il ne touche pas la lame

de scie, ni d’autres pièces, à tous les angles et

profondeurs de coupe.

Vériﬁ ez l’état et le fonctionnement des ressorts

du capot de protection. N’utilisez pas l’appa-

reil si le capot de protection et les ressorts

ne fonctionnent pas parfaitement.

Les pièces

endommagées, les dépôts ou les tas collants de

copeaux peuvent retarder le fonctionnement du

capot de protection.

En cas de «coupe en plongée», qui n’est pas

exécutée à angle droit, bloquez la plaque de

base pour empêcher un décalage latéral.

décalage latéral peut entraîner le blocage de la

lame de scie et, par conséquent, un recul.

Ne posez pas la scie sur l’établi ou sur le sol,

sans que le capot de protection ne recouvre la

lame de scie.

Une lame de scie non protégée

ou fonctionnant au ralenti bouge la scie dans

le sens inverse du sens de coupe et scie tout

ce qui se trouve sur son chemin. Ainsi, il est

indispensable de tenir compte de la durée de

ralentissement de la scie.

Fonction du guide-lame

Utilisez la lame de scie adaptée pour le guide-

lame.

Aﬁ n que la fonction du guide-lame soit ef-

fective, la lame de base de la lame de scie doit être

plus mince que le guide-lame et la largeur de dent

doit être supérieure à l’épaisseur du guide-lame.

Ajustez le guide-lame en suivant les instruc-

tions décrites dans le mode d’emploi.

Une épais-

seur, une position ou un alignement incorrects

peuvent expliquer que le guide-lame ne parvient

pas à éviter efﬁ cacement un éventuel recul.

Utilisez toujours le guide-lame, même pour

les „coupes plongeantes“.

Le guide-lame doit

être inséré en exerçant une poussée vers le haut

et il se met ensuite sur ressort après insertion

par une avance automatique de la scie circulaire

dans la fente de la scie.

Pour que le guide-lame puisse fonctionner, il

doit se trouver dans la fente de la scie.

Pour

les coupes de courte durée, le guide-lame ne

s’avère pas efﬁ cace car il ne peut éviter les

éventuels reculs.

N’utilisez pas la scie avec un guide-lame

déformé.

La moindre perturbation peut déjà

ralentir la fermeture du capot de protection.

2.3

Information concernant le niveau sonore

et les vibrations

Typiquement, les valeurs déterminées selon

EN 60745 sont les suivantes:

Niveau de pression acoustique/

Niveau de puissance sonore

TS 55 EBQ/TS 55 EQ

95/106 dB(A)

TS 55 Q

96/107 dB(A)

Majoration pour incertitude de mesure K = 3 dB

Portez des protège-oreilles!

Valeurs vibratoires globales (somme vectorielle

tridirectionnelle) déterminées selon NE 60745:

Valeur d‘émission vibratoire (tridirectionnelle)

Sciage de bois

< 2,5 m/s²

Sciage de métal

< 2,5 m/s²

Incertitude

K = 1,5 m/s²

Les valeurs d‘émission indiquées (vibration, bruit)

ont été mesurées conformément aux conditions

d‘essai selon EN 60745 et sont destinées à des ﬁ ns de

comparaisons entre les machines. Elles permettent

également une estimation provisoire de la charge de

vibrations et de la nuisance sonore lors de l‘utilisa-

tion. Les valeurs d‘émission indiquées représentent

les principales applications de l‘outil électrique. Ce-

pendant, si l‘outil électrique est utilisé pour d‘autres

applications, avec d‘autres outils de travail ou est in-

sufﬁ samment entretenu, la charge de vibrations et la

nuisance sonore peuvent être nettement supérieures

sur la globalité de la période. Pour une évaluation

précise pendant une période prédéﬁ nie, les temps

de vidage et d‘immobilisation de la machine doivent

également être respectés. Ceci peut réduire consi-

dérablement la charge sur la globalité de la période.

Raccordement électrique et mise en route

La tension du réseau doit correspondre

aux indications de la plaque signalétique.

Avant de brancher ou de débrancher le

câble de raccordement secteur, il est

absolument indispensable de toujours

mettre la machine hors marche !

Voir en ﬁ gure 2 la connexion et la déconnexion du

câble de raccordement au secteur. L’interrupteur

[1-8] sert à la mise en route/et à l’arrêt (appuyer =

MARCHE, relâcher = ARRET). L’interrupteur peut

seulement être activé après avoir poussé le blocage

de démarrage [1-9] vers le haut.

En activant le blocage de démarrage, le dispositif de

plongée est déverrouillé et le groupe de sciage peut

être déplacé vers le bas dans le sens inverse du ressort.

La lame de scie sort du capot de protection.

En soulevant l’outil, le groupe de sciage se replace

dans sa position initiale.

Guider l’outil contre la pièce à travailler

seulement quand celui-ci est activé.

Vériﬁ ez avant chaque utilisation le fonc-

tionnement du dispositif de montage et

utilisez la machine uniquement si elle

fonctionne correctement.

Réglages de la machine

Avant tous travaux sur la machine, retirer

la prise secteur de la prise de courant !

4.1 Système

électronique

La TS 55 EBQ/TS 55 EQ dispose d’un sys-

tème électronique à ondes pleines aux

propriétés suivantes :

Démarrage progressif

Le démarrage progressif assure un fonctionne-

ment sans à-coups de la machine.

Régulation de la vitesse

Le régime est réglé en continu au moyen de la

molette [1-6] entre 2000 et 5200 tr/min.

Vous pouvez ainsi adapter de façon optimale la

vitesse de coupe à chaque matériau (voir tableau 1).

Régime constant

Le régime sélectionné est maintenu constant en

marche à vide et pendant le traitement.

Sécurité thermique

Pour assurer une protection contre la surchauffe,

le système électronique de sécurité arrête la ma-

chine dès qu’une température critique du moteur

est atteinte. Après une période de refroidissement

d’env. 3 à 5 minutes, la machine est à nouveau prête

à l’emploi. Le temps de refroidissement diminue

quand la machine fonctionne (marche à vide).

Limitation de courant

La limitation de courant empêche une absorption

élevée et autorisée de courant en cas de charge

extrême ce qui entraînerait une baisse de la ro-

tation du moteur. Après la décharge le moteur se

remet en route.

Frein (uniquement TS 55 EBQ)

A la mise hors service, la lame de scie est freinée par un

système électronique et s’arrête en 1,5 à 2 secondes.

4.2

Profondeur de coupe

La profondeur de coupe se règle de 0 à 55 mm :

- Appuyer sur la butée de profondeur de coupe [2-

3] et la déplacer jusqu’à la profondeur de coupe

souhaitée (les valeurs indiquées sur l’échelle

[2-1] sont valables pour les coupes à 0° sans rail

de guidage),

- Relâcher la butée de profondeur de coupe (la

butée de profondeur de coupe s’enclenche dans

des pas de 1 mm).

Le groupe de sciage ne peut être enfoncé vers le

bas que jusqu’à la profondeur de sciage réglée.

Il est possible de visser une vis sans tête (M4x8 à

M4x12) dans le forage [2-2] de la butée de profon-

deur de coupe. La profondeur de coupe peut être

réglée de manière encore plus exacte (± 0,1 mm)

en tournant la vis sans tête.

4.3

Angle de coupe

Le groupe de sciage peut être basculé entre 0° et 45° :

- Ouvrir les sélecteurs de fonction [2-4, 2-6],

- basculer le groupe de sciage jusqu’à l’angle de

coupe souhaité [2-5],

- serrer à nouveau les sélecteurs de fonction.

Remarque :

les deux positions ﬁ nales (0° et 45°)

sont réglées en usine et peuvent être ajustées à

nouveau par le Service Après-vente.

4.4

Changement des lames de scie

- Avant le changement de la lame de scie, pivoter

la machine en position 0°.

- Rabattre le levier [3-2] jusqu’à la butée,

- pousser le blocage de démarrage [3-1] vers le

haut et appuyer le groupe de sciage vers le bas

jusqu’à l’enclenchement,

- ouvrir la vis [3-4] avec la clé allen [3-3],

- retirer la lame de scie,

- nettoyer les brides [3-8, 3-10],

- insérer une nouvelle lame de scie.

Le sens de rotation de la lame de scie [3-

9] et de l’outil [3-7] doivent correspondre

- Insérer la bride extérieure [3-10] de telle sorte

que les broches d’entraînement s’accrochent

dans les évidements de la bride intérieure [3-8].

- Serrer la vis [3-4],

- rabattre le levier [3-2].

4.5

Réglage du guide-lame

- Rabattre le levier [3-2] jusqu’à la butée,

- pousser le blocage de démarrage [3-1] vers le

haut et appuyer le groupe de sciage vers le bas

jusqu’à l’enclenchement,

- ouvrir la vis [3-6] avec la clé allen [3-3],

- régler le guide-lame [3-5] selon la ﬁ gure 3,

- serrer la vis [3-6],

- rabattre le levier [3-2].

4.6 Aspiration

Raccorder toujours la machine à une as-

piration.

Il est possible de raccorder un aspirateur Festool

d’un diamètre de tuyau d’aspiration de 36 mm

ou 27 mm (recommandation : 36 mm à cause du

risque de bourrage moins élevé) aux raccords

d’aspiration rotatifs [4-1].

4.7

Montage du pare-éclats

Le pare-éclats (accessoires) améliore nettement la

qualité de l’arête de coupe de la pièce à travailler

sur la partie supérieure pour les coupes à 0.

- Emboîter le pare-éclats [5-1] sur le capot de

protection,

- placer l’outil sur la pièce à travailler ou le rail de

guidage,

- enfoncer le pare-éclats vers le bas jusqu’à ce

qu’il touche la pièce à travailler et le visser avec

le sélecteur de fonction [5-2].

- Effectuer une rainure dans le pare-éclats (outil

sur la profondeur maximale de coupe et niveau

de régime 6).

Travail avec la machine

Fixer la pièce à usiner de manière à ce

qu’elle ne puisse pas bouger pendant le

traitement.

Tenir la machine en toute sécurité avec les

deux mains [1-1, 1-7] et la déplacer seu-

lement lentement vers le bas.

Pousser toujours l’outil vers l’avant [1-2],

en aucun cas ne tirer l’outil vers soi.

En sélectionnant une vitesse d’avance

adaptée, évitez une surchauffe des arêtes

de coupe de la lame de scie et, dans le cas

de coupes de matières plastiques, une

fusion du plastique.

5.1

Sciage d’après tracé

L’afﬁ chage de coupe [4-3] indique le déroulement

de coupe en pas de 0° et 45° (sans rail de guidage).

5.2

Réalisation de coupes droites

Placer l’outil avec la partie avant de la table de

sciage sur la pièce à travailler, brancher l’outil,

appuyer vers le bas sur la profondeur de coupe

réglée et avancer en direction de la coupe.

5.3

Réalisation de découpes (coupes plon-

geantes)

Pour éviter des chocs en arrière, veuillez suivre

absolument les remarques suivantes pour les

coupes plongeantes :

- Placer toujours l’outil avec l’arête arrière de la

table de sciage contre une butée ﬁ xe.

Pour travailler avec le rail de guidage, placer

l’outil contre l’arrêt de choc en arrière [1-4] ﬁ xé

sur le rail de guidage.

- Tenir la machine en toute sécurité avec les deux

mains et la faire plonger seulement lentement.

Marche à suivre : poser l’outil sur la pièce à tra-

vailler et placer une butée (blocage de chocs en

arrière), brancher l’outil, enfoncer lentement sur la

profondeur de coupe réglée et avancer en direction

de la coupe.

Les marquages [4-2] indiquent le point de coupe

le plus en avant et le plus en arrière de la lame de

scie (Ø 160 mm) pour une profondeur de coupe

maximale et en utilisant le rail de guidage.

5.4

Sciage de l’aluminium

Pour des raisons de sécurité, respecter

les mesures suivantes dans le cas du trai-

tement de l’aluminium :

- Installer un commutateur de sécurité à courant

de défaut (FI).

- Raccorder l’outil à un aspirateur approprié.

- Nettoyer régulièrement l’outil et enlever les dé-

pôts de poussière dans le carter du moteur et le

capot de protection.

Porter des lunettes de protection.

- L’aluminium doit uniquement être scié avec les

lames de scie spéciales prévues par Festool.

Pour scier des panneaux, la lame doit être graissé

avec de la graisse de pétrole, des proﬁ lés aux

parois minces (3 mm maxi.) peuvent être traités

sans graissage.

5.5 Panneaux

ﬁ bres à liant plâtre et à liant

ciment

Nous vous recommandons l’utilisation du cou-

vercle (accessoires) monté latéralement sur le

capot de protection à cause de la quantité élevée

de poussières.

6 Accessoires

Vous trouverez les références des accessoires

décrits ci-dessous dans votre catalogue Festool

ou sur Internet sous „www.festool.com“.

6.1

Guide parallèle, élargisseur de table

Il est possible d’utiliser un guide parallèle pour

des largeurs de coupes de 180 mm maxi. Le guide

parallèle peut être également utilisé comme élar-

gisseur de table.

6.2

Revêtement latéral, ajourage

Le recouvrement monté latéralement sur le capot

de protection améliore l’efﬁ cacité de l’aspiration

pour des coupes 0°. Le recouvrement peut être

utilisé parallèlement comme guide d’ajourage pour

des largeurs d’ajourage à partir de 18 mm.

6.3

Système de guidage

Les rails de guidage disponibles dans différentes

longueurs permettent des coupes précises et

nettes et protègent parallèlement la surface de la

pièce de dommages. Les nombreux accessoires

ajoutés au système de guidage permettent d’ef-

fectuer des coupes en biais, des coupes d’onglet

et des travaux d’ajustage exacts. La possibilité de

ﬁ xation au moyen de serre-joints [4-4] garantit

un maintien ﬁ xe et un travail en toute sécurité. Le

jeu de guidage de la table de sciage sur les rails

de guidage peut être réglé avec les deux touches

de réglage [1-3].

Les rails de guidage disposent d’un pare-éclats

[1-5] qui doit être coupé sur mesure avant la

première utilisation :

- Régler la vitesse de l’outil sur le niveau 6,

- placer l’outil à l’extrémité arrière du rail de guidage,

- brancher l’outil, l’enfoncer vers le bas jusqu’à la

profondeur de coupe réglée et scier le pare-éclats

sur toute la longueur sans arrêter. L’arête du pare-

éclats correspond exactement à l’arête de coupe.

6.4 Table

multifonctions

La table multifonctions MFT/3 permet de serrer

facilement les pièces à travailler et de traiter des

pièces de petite et grande taille de manière sûre

et précise. Les possibilités variées d’utilisation

rendent le travail économique et facile du point de

vue ergonomique.

6.5

Lames de scie, autres accessoires

Festool propose des lames de scie spécialement

adaptées à votre outil pour pouvoir traiter des

matériaux différents de manière nette et rapide.

Vous trouverez les références ainsi que d’autres

accessoires, qui vous permettront d’utiliser votre

scie circulaire à main de manière variée et effec-

tive, dans le catalogue Festool ou sur Internet sous

„www.festool.com“.

Entretien et maintenance

Avant toute intervention sur la machine

il faut retirer la ﬁ che de la prise de cou-

rant!

La machine et ses ouïes de refroidissement doivent

toujours rester propres.

Les travaux d’entretien et de réparation nécessi-

tant une ouverture du carter moteur ne doivent

être effectués que par le personnel d’un atelier

autorisé du service après-vente.

La machine est équipée de charbons spéciﬁ ques à

coupure automatique. Si ces charbons sont usés,

il y a coupure de courant automatique et arrêt du

fonctionnement de la machine.

Elimination

Ne jetez pas les outils électriques avec les ordures

ménagères ! Eliminez les appareils, les accessoi-

res et les emballages de façon compatible avec

l’environnement. Respectez en cela les disposi-

tions nationales en vigueur.

Uniquement UE

: conformément à la directive

européenne 2002/96/CE, les outils électriques usa-

gés doivent être collectés séparément et recyclés

de façon compatible avec l’environnement.

9 Garantie

Nous accordons pour nos appareils une garantie

pour tout défaut de matière et vice de fabrication

conformément aux spéciﬁ cations légales de cha-

que pays considéré, toutefois pour un minimum

de 12 mois. A l’intérieur des états de l’Union Euro-

péenne, la durée de la garantie est de 24 mois (jus-

tiﬁ catif par la facture ou le bordereau de livraison).

Les dommages provenant en particulier de l’usure

naturelle, d’une surcharge, d’une manipulation non

conforme ou imputables à l’utilisateur ou à une uti-

lisation contraire à la notice d’utilisation, ou connus

au moment de l’achat, sont exclus de la garantie.

Sont également exclus, les dommages résultant

de l’utilisation d’accessoires et de consomma-

bles (p. ex. plateau de ponçage) qui ne sont pas

d’origine Festool. Les réclamations ne peuvent

être reconnues que si l’appareil est renvoyé, sans

être désassemblé, au fournisseur ou à un service

après-vente Festool agréé. Conservez bien la no-

tice d’utilisation, les consignes de sécurité, la no-

menclature des pièces de rechange et l’attestation

d’achat. Pour le reste, les conditions de garantie

en vigueur du fabricant sont applicables.

Remarque

Nous nous réservons le droit de modiﬁ er les ca-

ractéristiques techniques mentionnées en raison

de nos travaux continus de recherche et de déve-

loppement.

REACh pour les produits Festool, leurs accessoi-

res et les consommables

REACh est le nom de la directive sur les produits

chimiques applicable à l‘ensemble de l‘Europe de-

puis 2007. En notre qualité d‘« utilisateur en aval »,

en l‘occurrence de fabricant de produits, nous

sommes tenus à un devoir d‘information vis-à-vis

de notre clientèle. Aﬁ n de vous tenir systémati-

quement informés des dernières nouveautés ainsi

que des substances susceptibles de ﬁ gurer sur la

liste des candidats et rentrant dans la composition

de nos produits, nous avons créé le site Internet

www.festool.com/reach

Símbolos

Aviso ante un peligro general

Instrucciones, ¡leer las indicaciones!

¡Usar protectores auditivos!

Usar gafas de protección.

Uso conforme a la destinación

Según las especiﬁ caciones, las máquinas están

diseñadas para serrar madera, materiales con

características similares, materiales ﬁ brosos de

yeso o cemento aglomerado, así como plásticos.

Gracias a la oferta de hojas especiales de serrar

Festool, las máquinas también pueden utilizarse

para serrar aluminio.

Utilice sólo hojas de sierra con las siguientes

características: diámetro de 160 mm; anchura de

corte de 2,2 mm hasta 2,6 mm; oriﬁ cio de aloja-

miento de 20 mm; grosor máx. del disco de soporte

de 1,8 mm; apropiado para velocidades de hasta

9500 r.p.m.

No utilizar discos de lijar.

Las herramientas eléctricas Festool sólo pueden

integrarse en mesas de trabajo previstas por Fes-

tool para tal efecto. El montaje en mesas de trabajo

diferentes o de confección propia puede mermar la

seguridad de la herramienta eléctrica y provocar

graves accidentes.

¡En el caso de daños y accidentes que se

deban a un uso no conforme a la destina-

ción, la responsabilidad correrá exclusi-

vamente a cargo del usuario!

Instrucciones de seguridad

2.1

Instrucciones generales de seguridad

¡ATENCIÓN! Lea íntegramente las ins-

trucciones e indicaciones de seguridad.

El incumplimiento de dichas instrucciones e indi-

caciones puede dar lugar a descargas eléctricas,

incendios o lesiones graves.

Guarde todas las in-

dicaciones de seguridad e instrucciones para

futuras referencias.

El término herramienta eléctrica empleado en

las siguientes advertencias de peligro se reﬁ ere a

herramientas eléctricas de conexión a la red (con

cable de red) y a herramientas eléctricas acciona-

das por acumulador (o sea, sin cable de red).

2.2

Indicaciones de seguridad especíﬁ cas de

la máquina

Procedimiento de corte

PELIGRO: No introduzca las manos en la

zona de serrado ni las acerque a la hoja

de serrar. Sujete el mango adicional o la

carcasa del motor con la mano que queda libre.

Si se sujeta la sierra circular con ambas manos,

éstas no pueden resultar dañadas por la hoja

de serrar.

No agarre la pieza de trabajo por debajo.

caperuza de protección no puede resguardarle

de la hoja de serrar por debajo de la pieza de

trabajo.

Adapte la profundidad de corte al grosor de

la pieza de trabajo.

Por debajo de la pieza de

trabajo sólo debería ser visible menos de una

altura completa de diente.

No sujete nunca la pieza de trabajo que se va

a serrar con una mano o sobre la pierna. Fije

la pieza de trabajo en un lugar de apoyo esta-

ble.

Es muy importante ﬁ jar correctamente la

pieza de trabajo para minimizar los riesgos de

contacto con el cuerpo, los atascos de la hoja

de serrar o la pérdida de control.

Sujete el aparato sólo por las superﬁ cies de

Sierra de incisión

Datos técnicos

TS 55 EBQ/TS 55 EQ

TS 55 Q

Potencia

1200 W

1050 W

Velocidad (marcha en vacío)

2000 - 5200 r.p.m.

6500 r.p.m.

Inclinación

0° - 45°

Profundidad de corte a 0°

0 – 55 mm

Profundidad de corte a 45°

0 – 43 mm

Dimensiones de la hoja de sierra

160x2,2x20 mm

Peso de la máquina

4,5 kg

4,4 kg

Clase de protección

/II

Las ﬁ guras indicadas se encuentran al principio de las instrucciones para el servicio.

agarre con aislamiento cuando lleve a cabo

trabajos en los que la herramienta de corte

pudiera entrar en contacto con cables eléctri-

cos ocultos o con el propio cable del aparato.

El contacto con líneas electriﬁ cadas también

pondría bajo tensión las piezas metálicas del

aparato, lo que causaría una descarga eléctrica.

Utilice siempre un tope o un canto guía recto

cuando realice cortes longitudinales.

Esto

mejora la exactitud del corte y reduce las posi-

bilidades de que la hoja de serrar se atasque.

Utilice siempre hojas de serrar de tamaño ade-

cuado y que se adapten a la forma de la brida

receptora (rómbica o redonda).

Las hojas de

serrar que no se adaptan a las piezas de montaje

de la sierra tienen una marcha descentrada y

causan la pérdida de control.

No utilice nunca bridas tensoras o tornillos

de hojas de serrar dañados o incorrectos.

Las

bridas tensoras y los tornillos de hojas de se-

rrar han sido fabricados especialmente para su

sierra de forma y así obtener un rendimiento y

una seguridad de servicio óptimos.

Lleve puesto el equipo de pro-

tección personal apropiado:

orejeras, gafas de protección y

mascarilla en trabajos que le-

vantan polvo, y guantes de pro-

tección al trabajar con materia-

les rugosos y al cambiar de herramienta.

Causas de contragolpes e indicaciones

de seguridad correspondientes

- El contragolpe es la reacción inesperada de una

hoja de serrar que se engancha, se bloquea o que

se ha alineado incorrectamente, lo cual puede

producir que la sierra se salga de forma incon-

trolada de la pieza de trabajo y se desvíe hacia el

operario.

- la hoja de serrar se bloquea cuando se engancha

o se atasca en la ranura serrada que se va estre-

chando y la fuerza del motor sacude El aparato

hacia atrás en dirección al operario.

- Si la hoja de serrar se tuerce o se alinea inco-

rrectamente, los dientes de la parte posterior

de la hoja de la sierra pueden engancharse en

la superﬁ cie de la pieza de trabajo, por lo que

la hoja de serrar se sale y salta hacia atrás en

dirección al op.

El contragolpe es la consecuencia de un uso inco-

rrecto o inapropiado de la sierra. Puede evitarse si

se siguen unas medidas de precaución adecuadas

como las que se describen a continuación.

Sujete la sierra con ambas manos y coloque

los brazos de tal modo que le permita hacer

frente a la fuerza de un contragolpe. Colóquese

siempre en un lateral de la hoja de serrar, no

la sitúe en ningún caso en línea con su cuerpo.

En caso de contragolpe la sierra circular puede

saltar hacia atrás, sin embargo, la fuerza del

contragolpe puede ser controlada por el ope-

rario aplicando unas medidas adecuadas.

En caso de que la hoja de serrar se bloqueara

o se detuviera el trabajo de serrado por otro

motivo, suelte el interruptor de encendido/

apagado y mantenga la sierra ﬁ rme en el ma-

terial hasta que la hoja de serrar se haya dete-

nido completamente. No intente bajo ninguna

circunstancia retirar la sierra de la pieza de

trabajo o tirar de la sierra hacia atrás mientras

la hoja de serrar esté en movimiento o pudiera

producirse un contragolpe.

Determine la causa

del bloqueo de la hoja de serrar y subsane el

problema mediante las medidas apropiadas.

Si desea reanudar el trabajo con una sierra

que ya se encuentra en una pieza de trabajo,

centre la hoja de serrar en la ranura de serrado

y compruebe que los dientes de sierra no se

hayan enganchado en la pieza de trabajo.

Si la

hoja de serrar se hubiera enganchado, puede

salirse de la pieza de trabajo u ocasionar un

contragolpe al volver a arrancarla.

Apuntale paneles grandes para evitar el riesgo

de un contragolpe al engancharse una hoja de

serrar.

Los paneles grandes pueden combarse

por su propio peso corporal. Los paneles deben

apuntalarse a ambos lados, junto a la ranura de

la sierra y también en el borde.

No utilice hojas de sierra romas o dañadas.

Las

hojas de sierra con dientes romos o mal alinea-

dos producen, a causa de una ranura de serrado

demasiado estrecha, un rozamiento mayor, el

bloqueo de la hoja de serrar y contragolpes.

Antes de comenzar a serrar ﬁ je los ajustes de

las profundidades y los ángulos de corte.

durante las tareas de serrado se modiﬁ can los

ajustes, la hoja de serrar puede bloquearse y

podría causar un contragolpe.

Sea especialmente cuidadoso al realizar

„cortes de inmersión“ en una zona oculta,

por ejemplo una pared.

La hoja de serrar que

realiza la incisión puede bloquearse al serrar

objetos ocultos y causar un contragolpe.

Función de la caperuza de protección

Compruebe, antes de cada uso, si la caperuza

de protección cierra perfectamente. No utilice

la sierra si la caperuza de protección no ofrece

movilidad y no se cierra de inmediato. No blo-

quee o inmovilice la caperuza de protección;

de lo contrario, la hoja de serrar quedaría

desprotegida.

En caso de caída involuntaria

de la sierra, la caperuza de protección podría

deformarse.

Asegúrese de que la caperuza se

mueva libremente y de que no entre en contacto

con la hoja de serrar ni con otras piezas, inde-

pendientemente del ángulo y la profundidad de

corte.

Compruebe el estado y el funcionamiento

del resorte de la caperuza de protección. No

utilice el aparato si la caperuza de protección

y el resorte no funcionan correctamente.

Las

piezas dañadas, los residuos pegajosos o la

acumulación de virutas hacen que la caperuza

de protección funcione de forma retardada.

Al realizar un corte por incisión no rectangular,

asegure la placa base de la sierra contra los

desplazamientos laterales.

Un desplazamiento

lateral podría bloquear la hoja de serrar, lo que

causaría un contragolpe.

No coloque la sierra en el banco de trabajo o

en el suelo sin haber comprobado que la ca-

peruza de protección cubre la hoja de serrar.

Una hoja de serrar sin protección que marcha

por inercia mueve la hoja de serrar en sentido

contrario al corte y sierra todo lo que está en su

camino. Tenga en cuenta el tiempo de marcha

por inercia de la sierra.

Función de la cuña de partir

Utilice la hoja de serrar apropiada para la cuña

de partir.

Para garantizar la eﬁ cacia de la cuña

de partir, el disco de soporte de la hoja de serrar

debe ser más delgado que la cuña de partir; y

el ancho del diente, más grueso.

Ajuste la cuña de partir tal y como se descri-

be en el manual de instrucciones.

Una cuña

de partir con un grosor, posición y alineación

incorrectos pueden ser la causa de que ésta

no pueda evitar de forma efectiva un posible

contragolpe.

Utilice siempre la cuña de partir también al

realizar „cortes de inmersión“.

La cuña de

partir presiona hacia arriba al llevar a cabo inci-

siones y, una vez ﬁ nalizadas, se introduce con un

movimiento de resorte automático en la ranura

de serrado al avanzar la sierra circular.

La cuña de partir sólo es efectiva si se encuen-

tra en la ranura de serrado.

En los cortes cortos

la cuña de partir es ineﬁ caz a la hora de evitar

un contragolpe.

No ponga la sierra en funcionamiento con la

cuña de partir cubierta.

Una avería sin impor-

tancia podría ralentizar el cierre de la caperuza

de protección.

2.3

Información relacionada con el ruido y

vibraciones

Los valores obtenidos según la norma EN 60745

alcanzan normalmente:

Nivel de intensidad sonora/potencia sonora

TS 55 EBQ/TS 55 EQ

95/106 dB(A)

TS 55 Q

96/107 dB(A)

Factor de inseguridad de medición

K = 3 dB

Utilizar protección del oído.

Valores totales de oscilaciones (suma de los vec-

tores de las tres direcciones) determinados según

EN 60745:

Valor de emisión de oscilaciones (3 ejes)

Serrado de madera

< 2,5 m/s²

Serrado de metal

< 2,5 m/s²

Factor de inseguridad

K = 1,5 m/s²

Los valores de emisión indicados (vibración, rui-

do) se midieron conforme a las condiciones de la

norma EN 60745 y sirven para la comparación de

máquinas. Son adecuados para una evaluación

provisional de los valores de vibración y ruido en

la aplicación.

Los valores de emisión indicados representan las

aplicaciones principales de la herramienta eléc-

trica. No obstante, si se emplea la herramienta

eléctrica para otras aplicaciones, con otras herra-

mienta o con un mantenimiento insuﬁ ciente, puede

aumentar notablemente los valores de vibración y

ruido en todo el tiempo de trabajo. También se tie-

nen que tener en cuenta los tiempos de marcha en

vacío y de inactividad de la máquina para obtener

una evaluación exacta durante un tiempo ﬁ jado,

pues el valor obtenido en la medición incluyendo

estos tiempos puede resultar mucho más bajo.

Conexión eléctrica y puesta en funcio-

namiento

La tensión de la red debe coincidir con los

datos que ﬁ guran en la placa indicadora

de potencia.

¡Apague siempre la máquina antes de

conectar o sacar el cable de conexión a

la red!

Ver la ﬁ gura 2 para enchufar y desenchufar el cable

de conexión a la red.

El interruptor [1-8] sirve para realizar la conexión/

desconexión (pulsar = CONECTAR, soltar = DES-

CONECTAR).

El interruptor sólo puede accionarse después de

que el bloqueo de conexión [1-9] haya sido despla-

zado hacia arriba.

Al accionar el bloqueo de conexión, se desbloquea

simultáneamente el dispositivo para realizar inci-

siones, y el conjunto de sierras puede ser despla-

zado hacia abajo en sentido opuesto a la acción

del resorte. la hoja de sierra sale de la caperuza

de protección.

Al elevar la máquina, el conjunto de sierra vuelve

a su posición inicial.

Sólo guíe la máquina por la pieza de tra-

bajo cuando esté conectada.

Veriﬁ que antes de cada uso la función del

dispositivo de montaje y utilice la máquina

solo si funciona correctamente

Ajustes en la máquina

Antes de realizar cualquier trabajo en la

máquina debe desconectar el enchufe de

la red.

4.1 Sistema

electrónico

La TS 55 EBQ/TS 55 EQ posee un sistema

electrónico de onda plena con las siguien-

tes propiedades:

Arranque suave

El arranque suave proporciona una puesta en

marcha de la máquina sin sacudidas.

Regulación del número de revoluciones

Las revoluciones pueden regularse de modo

continuo con la rueda de ajuste [1-6] entre 2000 y

5200 r.p.m.. De esta forma, la velocidad de corte

se puede adaptar de forma óptima a cada material

(véase tabla 1).

Revoluciones constantes

Las revoluciones preseleccionadas se mantendrán

constantes con la marcha en vacío y durante el

proceso de trabajo.

Protector contra sobretemperatura

Cuando el motor alcanza una temperatura crítica,

el sistema electrónico de seguridad desconecta la

máquina para prevenir un sobrecalentamiento.

Después de un tiempo de enfriamiento de aprox.

3-5 minutos, la máquina está preparada para volver

a funcionar.

Si la máquina está en marcha (marcha en vacío) el

tiempo de enfriamiento se reduce.

Limitación de corriente

La limitación de corriente evita, en caso de una

sobrecarga extrema, un consumo tolerable de

corriente muy alto.

Esto puede causar una reducción de la velocidad

del motor.

Tras aliviarse la carga, el motor vuelve a ponerse

en marcha inmediatamente.

Freno (sólo TS 55 EBQ)

Al desconectar la máquina, la velocidad de la hoja

de sierra se reduce electrónicamente hasta su

detención en 1,5 – 2 segundos.

4.2

Profundidad de corte

La profundidad de corte puede ajustarse entre

0 – 55 mm:

- Presione el tope de profundidad de corte [2-3]

y desplácelo hasta la profundidad deseada (los

valores indicados en la escala [2-1] son válidos

para cortes de 0° sin riel de guía),

- Suelte el tope de profundidad de corte (el tope

encaja en pasos de 1 mm).

El grupo de sierra puede ahora presionarse hacia

abajo hasta la profundidad de corte ajustada.

En el oriﬁ cio [2-2] del tope de profundidad de cor-

te puede enroscarse un tornillo prisionero (M4x8

hasta M4x12). Al girar el tornillo prisionero, la

profundidad de corte puede ajustarse con más

exactitud aún (± 0,1 mm).

4.3

Ángulo de corte

El grupo de sierra puede inclinarse entre 0° y

45°:

- Abra los botones giratorios [2-4, 2-6],

- Incline el grupo de sierra hasta el ángulo de corte

deseado [2-5],

- Vuelva a apretar los botones giratorios.

Advertencia:

las dos posiciones ﬁ nales (0° y 45°)

vienen ajustadas de fábrica y pueden ser reajusta-

das por el servicio de atención al cliente.

4.4

Cambio de la hoja de sierra

- Antes de cambiar la hoja de sierra, poner la má-

quina en posición 0°.

- Mueva la palanca [3-2] hasta el tope,

- Desplace hacia arriba el bloqueo de conexión

[3-1] y presione hacia abajo el grupo de sierra

hasta que encaje,

- Aﬂ oje el tornillo [3-4] con una llave de macho

hexagonal [3-3],

- Retire la hoja de sierra,

- Limpie las bridas [3-8, 3-10],

- Coloque una hoja de sierra nueva.

¡El sentido de giro de la hoja de sierra [3-

9] y la máquina [3-7] deben coincidir!

- Coloque la brida externa [3-10] de tal modo que

los tacos de arrastre encajen en las entalladuras

de la brida interior [3-8].

- Apriete el tornillo [3-4],

- Vuelva a colocar la palanca [3-2] a su posición

inicial.

4.5

Ajuste la cuña de partir

- Mueva la palanca [3-2] hasta el tope,

- Desplace hacia arriba el bloqueo de conexión

[3-1] y presione hacia abajo el grupo de sierra

hasta que encaje,

- Aﬂ oje el tornillo [3-6] con una llave de macho

hexagonal [3-3],

- Ajuste la cuña de partir [3-5] como se indica en

la ﬁ gura 3,

- Apriete el tornillo [3-6],

- Vuelva a colocar la palanca [3-2] a su posición

inicial.

4.6 Aspiración

Conecte siempre la máquina a la aspira-

ción.

En los racores móviles de aspiración [4-1] puede

acoplarse un aspirador Festool con un diámetro del

tubo ﬂ exible de 36 ó 27 mm (se recomienda 36 mm

debido al mínimo peligro de atascamiento)

4.7

Montaje de la protección contra asti-

llas

En cortes de 0°, la protección contra astillas (ac-

cesorio) mejora considerablemente la calidad del

canto de corte en la zona serrada de la pieza en

su parte superior.

- Coloque la protección contra astillas [5-1] en la

caperuza de protección,

- Coloque la máquina sobre la pieza de trabajo o

en el riel de guía,

- Presione hacia abajo la protección contra astillas

hasta que esté situada sobre la pieza de trabajo

y apriétela con el botón giratorio [5-2].

- Sierre la protección contra astillas (ajuste la

máquina a la profundidad máxima de corte y a

la posición 6 de velocidad).

Trabajo con la máquina

Fije la pieza de trabajo siempre de forma

que no se pueda mover cuando se trabaje

con ella.

La máquina deberá sujetarse siempre

con ambas manos en las empuñaduras

[1-1, 1-7] previstas para ello.

Desplace la máquina siempre hacia de-

lante [1-2] y no la acerque en ningún caso

hacia usted.

Adapte la velocidad de avance para evitar

que se sobrecaliente el corte de la hoja de

serrar o que se derrita el plástico al se-

rrarlo.

5.1

Serrar por un trazado

El indicador de corte [4-3] muestra el proceso en

cortes de 0° y 45° (sin riel de guía).

5.2 Serrar

segmentos

Coloque la máquina, con la parte delantera de la

mesa de serrar, sobre la pieza de trabajo, conecte

la máquina, presione hacia abajo hasta la profun-

didad de corte ajustada y avance en el sentido de

corte.

5.3

Serrar segmentos (cortes de inmer-

sión)

A fin de evitar contragolpes, deberá observar

obligatoriamente las siguientes indicaciones al

efectuar cortes de inmersión:

- Coloque siempre la máquina con el canto poste-

rior de la mesa de serrar contra un tope ﬁ jo. Al

trabajar con un riel de guía, la máquina deberá

colocarse junto al elemento de parada de con-

tragolpes [1-4], el cual se ﬁ ja en el riel de guía.

- La máquina se sostendrá ﬁ rmemente con las dos

manos y se sumergirá lentamente.

Modo de proceder:

posicione la máquina sobre la

pieza de trabajo y colóquela junto a un tope (parada

de contragolpe), conecte la máquina, presione len-

tamente hacia abajo hasta la profundidad de corte

ajustada y avance en la dirección de corte.

Las marcas [4-2] muestran el punto de corte situa-

do más adelante y más atrás de la hoja de sierra

(Ø 160 mm).

5.4 Serrar

aluminio

Al trabajar con aluminio deberá tener

presente las siguientes medidas por mo-

tivos de seguridad:

- Agregar un interruptor de corriente de defecto (FI).

- Conectar la máquina a un aparato de aspiración

apropiado.

- Limpiar periódicamente los depósitos de polvo

acumulados en la carcasa del motor y en la ca-

peruza de protección.

Usar gafas de protección.

El aluminio sólo debe serrarse con las hojas de

sierra especiales previstas para tal ﬁ n.

Al serrar placas, hay que lubricar con nafta, los

perﬁ les de capa delgada (hasta 3 mm) pueden

trabajarse sin lubricación.

5.5

Placas de ﬁ bras de yeso y cemento aglo-

merado

Debido al gran volumen de polvo que se levanta, se

recomienda utilizar la protección montable lateral-

mente en la caperuza de protección (accesorio).

6 Accesorios

Los números de pedido de los accesorios descritos

a continuación puede consultarlos en el catálogo

Festool o en Internet en la dirección «www.festool.

com“.

6.1

Tope paralelo, ampliación de mesa

Para anchuras de segmento hasta 180 mm puede

emplearse un tope paralelo.

El tope paralelo también puede utilizarse como

ampliación de mesa.

6.2

Protección lateral, machihembrados

La protección lateral montable en la caperuza de

protección mejora la efectividad de la aspiración

en cortes de 0°.

Simultáneamente, la protección puede utilizarse

como tope machihembrado para anchuras a partir

de 18 mm.

6.3

Sistema de guía

Los rieles guía disponibles en diferentes longitudes

permiten unos cortes precisos, limpios, prote-

giendo al mismo tiempo la superﬁ cie de la pieza

de trabajo ante posibles daños. En combinación

con el extenso conjunto de accesorios, es posible

efectuar con el sistema de guía unos cortes angu-

lares, a inglete y unos trabajos de adaptación con

gran exactitud. La posibilidad de ﬁ jación mediante

abrazaderas permite [4-4] una sujeción estable y

un trabajo seguro. El juego de guiado de la mesa

de serrar sobre los rieles guía puede regularse con

las dos mordazas de ajuste [1-3].

Los rieles guía poseen una protección contra as-

tillas [1-5] que debe cortarse a medida antes de

su primera aplicación:

- Ajuste la velocidad de la máquina al escalón 6,

- Coloque la máquina en el extremo posterior del

riel de guía,

- Conecte la máquina, presione hacia abajo hasta

la profundidad de corte ajustada y sierre la pro-

tección contra astillas en toda su longitud sin

desviarse.

El canto de la protección contra astillas se co-

rresponde exactamente con el canto de corte.

6.4 Mesa

multifuncional

La mesa multifuncional MFT/3 permite una suje-

ción fácil de las piezas de trabajo y, en combina-

ción con el sistema de guía, un trabajo seguro y

preciso de piezas grandes y pequeñas. Gracias al

amplio abanico de posibilidades de aplicación, es

posible trabajar de manera provechosa, rentable

y ergonómica.

6.5

Hojas de sierra, otros accesorios

Para poder trabajar en diferentes materiales de

una manera rápida y limpia, Festool ofrece hojas de

sierra diseñadas especialmente para su máquina.

Encontrará los números de pedido de estas hojas,

así como de otros accesorios que le permitirán

un uso versátil y efectivo de su sierra circular en

el catálogo Festool o en la dirección de Internet

«www.festool.com“.

Mantenimiento y conservación

¡Desenchufar el enchufe de la toma de

corriente antes de realizar trabajos en la

máquina!

Todos los trabajos de mantenimiento y de

reparación, para los que se tiene que

abrir la carcasa del motor, sólo deben ser

llevados a cabo por un taller de servicio

de asistencia técnica autorizado.

Mantener siempre limpias las ventanas de refri-

geración.

La máquina está provista de carbones activos es-

peciales para la desconexión automática. cuando

estos carbones activos se han desgastado, se in-

terrumpe automáticamente la toma de corriente

y la máquina se para.

Eliminación de residuos

Nunca deseche las herramientas eléctricas junto

con los residuos domésticos. Recicle los aparatos,

accesorios y embalajes de forma respetuosa con

el medio ambiente. Tenga en cuenta la normativa

vigente del país.

Sólo UE

: De acuerdo con la Directiva europea

2002/96/CE, las herramientas eléctricas usadas se

someterán a una recogida selectiva y a una reutili-

zación compatible con el medio ambiente.

9 Garantía

Le ofrecemos una garantía ante defectos en los

materiales o de fabricación de nuestros aparatos

conforme a las normativas locales vigentes durante

un periodo mínimo de 12 meses. El tiempo de validez

de la garantía es de 24 meses en los países de la UE

(mostrando la factura o el resguardo de entrega). La

garantía no cubre los daños producidos por deterio-

ro/desgaste natural, sobrecarga, manejo inadecuado

o daños ocasionados por el usuario o por un uso

distinto a lo indicado en el manual de instrucciones,

así como tampoco cubre aquellos daños conocidos

por el usuario en el momento de la compra. También

quedan excluidos los daños provocados a raíz de la

utilización de accesorios y material de consumo no

originales (p. ej., platos lijadores). Sólo se aceptarán

reclamaciones si se envía el aparato sin desmontar

al proveedor o a un taller de servicio autorizado por

Festool. Conserve el manual de instrucciones, las in-

dicaciones de seguridad, la lista de piezas de repuesto

y el ticket de compra. En otros casos serán válidas las

condiciones de garantía del fabricante.

Observación

Sujeto a modiﬁ caciones técnicas como resultado

de los continuos trabajos de investigación y desa-

rrollo.

Normativa REACh para productos Festool, inclu-

yendo accesorios y material de consumo

La normativa REACh, vigente desde 2007 en toda

Europa, regula el uso de productos químicos.

Nosotros, como “usuarios intermedios”, es decir,

como fabricantes de productos, somos conscientes

de nuestra obligación de mantener informados a

nuestros clientes. A ﬁ n de mantenerle siempre al

día de nuestras novedades y de informarle sobre

las posibles sustancias utilizadas en nuestros

productos, hemos creado para usted la siguiente

página web:

www.festool.com/reach

Simboli

Avvertenza di pericolo generico

Istruzioni, leggere le avvertenze!

Utilizzare le cufﬁ e di protezione!

Indossare le protezioni acustiche!

Utilizzo a norma

Secondo le disposizioni, gli utensili sono adatti per

il taglio di legno, materiali legnosi, ﬁ bre in lega di

gesso e cemento e plastica. Con le apposite lame

speciali offerte da Festool, gli utensili possono

essere utilizzati anche per il taglio di alluminio.

È consentito utilizzare soltanto le lame con le se-

guenti caratteristiche: diametro 160 mm; larghezza

del taglio da 2,2 mm a 2,6 mm; foro di inizio foratura

20 mm; spessore lama max. 1,8 mm; adatte per

numero di giri ﬁ no a 9500 min

-1

Non utilizzare dischi abrasivi.

Gli elettroutensili Festool devono essere installati

esclusivamente in tavoli da lavoro predisposti allo

scopo da Festool. L’installazione in altri tavoli da

lavoro o in un tavolo da lavoro di produzione propria

può rendere l’elettroutensile insicuro e causare

gravi incidenti.

Il Cliente è responsabile di qualsiasi danno

o incidente provocato dall’utilizzo non a

norma della macchina.

Informazioni per la sicurezza

2.1

Istruzioni generali di sicurezza

ATTENZIONE! È assolutamente necessa-

rio leggere attentamente tutte le avvertenze di

sicurezza e le istruzioni.

Eventuali errori nell’adem-

pimento delle avvertenze e delle istruzioni qui di

seguito riportate potranno causare scosse elettri-

che, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e i

manuali per riferimenti futuri.

Il termine «elettroutensile» utilizzato nelle avver-

tenze di pericolo si riferisce ad utensili elettrici

alimentati dalla rete (con linea di allacciamento)

ed ad utensili elettrici alimentati a batteria (senza

linea di allacciamento).

2.2

Indicazioni di sicurezza speciﬁ che per la

macchina

Taglio con sega

PERICOLO: Tenere le mani lontane dalla

zona di lavoro della sega e della lama. Con la

mano libera afferrare l’impugnatura supple-

mentare oppure l’alloggiamento del motore.

Se si usano entrambe le mani per afferrare la

sega a disco, queste non possono essere ferite

dalla lama stessa.

Non mettere le mani al di sotto del pezzo in

lavorazione.

La calotta protettiva non può pro-

teggere l’operatore dalla lama al di sotto del

pezzo in lavorazione.

Adeguare la profondità di taglio allo spessore

del pezzo in lavorazione.

Al di sotto del pezzo in

lavorazione la lama dovrebbe essere visibile per

un tratto inferiore all’intera altezza di un dente.

Non tenere mai il pezzo in lavorazione da ta-

gliare con la mano oppure sopra una gamba.

Fissare il pezzo in lavorazione su di un piano

di appoggio stabile.

È importante ﬁ ssare bene il

pezzo in lavorazione, in modo da ridurre al mi-

nimo il rischio che venga in contatto con il corpo

dell’operatore, che la lama della sega si blocchi

o che si perda il controllo della macchina.

Quando si eseguono lavori durante i quali è

possibile che l’utensile da taglio venga in con-

tatto con linee elettriche nascoste o con il cavo

dell’apparecchiatura stessa, tenere l’apparec-

chiatura solamente mediante le impugnature

isolate.

Il contatto con una linea elettrica sotto

tensione trasferisce la tensione anche ai com-

ponenti metallici dell’apparecchiatura e provoca

quindi una scossa elettrica.

Quando si eseguono tagli longitudinali, uti-

lizzare sempre un riscontro oppure una linea

Sega ad affondamento

Speciﬁ che tecniche

TS 55 EBQ/TS 55 EQ

TS 55 Q

Prestazione

1200 W

1050 W

Numero di giri (a vuoto)

2000 - 5200 min

-1

6500

min

-1

Inclinazione

0° - 45°

Profondità di taglio a 0°

0 – 55 mm

Profondità di taglio a 45°

0 – 43 mm

Dimensioni lama

160x2,2x20 mm

Peso macchina

4,5 kg

4,4 kg

Grado di protezione

/II

Le illustrazioni indicate nel testo si trovano all’inizio delle istruzioni di servizio.

di guida diritta.

In questo modo si ottiene una

maggiore precisione di taglio e si riducono le

possibilità che la lama si blocchi.

Utilizzare sempre lame della giusta grandezza

nonché adeguate alla forma della ﬂ angia di

alloggiamento (a forma di rombo o rotonde).

Lame che non siano adatte per componenti di

montaggio funzionano in modo irregolare e por-

tano ad una perdita del controllo della macchina.

Non utilizzare mai ﬂ ange di bloccaggio lama

né viti danneggiate o errate.

Le ﬂ ange di bloc-

caggio della lama e le viti sono state realizzare

speciﬁ camente per la Vostra sega, in modo da

ottenere prestazioni ottimali e sicurezza di fun-

zionamento.

Indossate l’equipaggiamento

protettivo personale adeguato:

protezioni acustiche, occhiali

protettivi, mascherina antipol-

vere in caso di lavorazioni che

generano polvere, guanti protet-

tivi per la lavorazione di materiali grezzi e durante

la sostituzione degli utensili.

Cause del contraccolpo e relative avver-

tenze di sicurezza

- un contraccolpo rappresenta una reazione inat-

tesa di una lama che resta agganciata, bloccata o

male allineata, e che fa sì che la sega, fuoriuscen-

do dal pezzo in lavorazione, possa spostarsi in

modo incontrollato in direzione dell’operatore;

- quando la lama resta agganciata o bloccata nella

fenditura della lama stessa, si arresta e la forza

del motore respinge l’apparecchiatura in direzio-

ne dell’operatore;

- se la lama viene sottoposta a torsione all’interno

del taglio oppure è allineata in modo errato, è pos-

sibile che i denti della zona posteriore della lama

stessa si aggancino nella superﬁ cie del pezzo in

lavorazione: ciò fa sì che la lama fuoriesca dall.

Un contraccolpo rappresenta la conseguenza di un

utilizzo errato o scorretto della sega. Può essere

evitato ricorrendo ad adeguate misure precauzio-

nali, come di seguito speciﬁ cato.

Tenere la sega con entrambe le mani, portan-

do le braccia in una posizione tale da poter

contrastare la forza del contraccolpo. Tenersi

sempre di lato rispetto alla lama della sega e

non portare mai la lama in linea con il corpo.

In caso di contraccolpo, la sega a disco può

saltare in avanti, tuttavia è possibile che gli

operatori siano in grado di contrastare la forza

del contraccolpo stesso, qualora vengano presi

i provvedimenti adatti.

Nel caso in cui la lama si blocchi oppure l’ope-

razione di taglio venga interrotta per altri

motivi, rilasciare l’interruttore On/Off tenendo

la sega nel pezzo in lavorazione ﬁ nché la lama

non si arresta completamente. Non cercare

mai di estrarre la sega dal pezzo in lavorazione

o di tirarla indietro ﬁ ntanto che la lama è in

movimento, in quanto ciò potrebbe provocare

un contraccolpo.

Individuare la causa del bloc-

caggio della lama e eliminarla intraprendendo

i provvedimenti adeguati.

Se s’intende riavviare nuovamente una sega

bloccata in un pezzo in lavorazione, centrare

la lama nella fessura della sega e veriﬁ care

che i denti della lama non siano conﬁ ccati nel

pezzo.

Se la lama si blocca, è possibile che fuo-

riesca dal pezzo in lavorazione o che provochi

un contraccolpo nel caso in cui la sega venisse

nuovamente avviata.

Sostenere i pannelli di grandi dimensioni, in

modo da ridurre i rischi di un contraccolpo

causato dalla lama della sega che si blocca.

pannelli di grandi dimensioni possono ﬂ ettersi

a causa del loro stesso peso. È necessario che i

pannelli siano sostenuti su entrambi i lati, nonché

in prossimità della fessura della sega e del bordo.

Non utilizzare lame non afﬁ late o danneggiate.

Lame con denti non afﬁ lati o mal allineati pos-

sono provocare - a causa di una fessura della

sega di dimensioni troppo ridotte - una maggiore

usura, il bloccaggio della lama ed eventuali

contraccolpi.

Prima di procedere al taglio, ﬁ ssare le registra-

zioni relative alla profondità ed all’angolo di

taglio.

Se le registrazioni si modiﬁ cano durante

il taglio del materiale, la lama può bloccarsi

causando un contraccolpo.

Procedere con particolare cautela quando si

vuole eseguire un „taglio ad affondamento“ in

una zona nascosta, ad esempio una parete esi-

stente.

Durante le operazioni di taglio, la lama

che affonda nel materiale può bloccarsi se incon-

tra oggetti nascosti e causare un contraccolpo.

Funzionamento della calotta protettiva

Prima dell’uso, controllare che la calotta pro-

tettiva funzioni correttamente. Non utilizzare

la sega nel caso in cui la calotta protettiva non

si possa muovere liberamente e non si chiuda

subito. Non ﬁ ssare o legare mai la calotta pro-

tettiva saldamente, altrimenti la lama rimar-

rebbe priva protettiva. In caso di caduta acci-

dentale della sega sul pavimento, è possibile

che la calotta protettiva si pieghi.

Accertarsi

che la calotta protettiva si muova liberamente e

che non tocchi da nessuna profondità o angolo

di taglio la lama o altre parti.

Controllare le condizioni e la funzione della

molla per la calotta protettiva. Prima dell’

uso, se la calotta protettiva e la molla non

funzionano correttamente, fate controllare

l’apparecchiatura.

Parti danneggiate, depositi

collosi o trucioli accumulati possono essere

la causa di un funzionamento ritardato della

calotta protettiva.

Durante il “taglio ad affondamento” non ad

angolo retto, assicurare la piastra di base con-

tro lo spostamento laterale.

Uno spostamento

laterale può provocare il bloccaggio della lama

e causare quindi un contraccolpo.

Non deporre la sega sul banco di lavoro né

sul pavimento senza che la calotta protettiva

copra la lama. Se la lama non è protetta ed in

movimento, la sega si sposterà in direzione

contraria alla direzione di taglio, tagliando ciò

che si trova sul suo cammino.

Tenere presente

il tempo di postfunzionamento della sega.

Funzionamento del cuneo

Usare la lama adatta al cuneo.

Perché il cuneo

agisca correttamente, il corpo della lama deve

essere più sottile del cuneo distanziatore e la

larghezza dei denti deve essere superiore allo

spessore del cuneo stesso.

Regolare il cuneo fendilegno come descritto

nelle istruzioni per l’uso.

A causa di spessore,

posizione ed allineamento errati, è possibile

che il cuneo fendilegno non impedisca in modo

efﬁ cace un contraccolpo.

Utilizzare sempre il cuneo fendilegno, anche

per i „tagli ad affondamento“.

Durante i tagli ad

affondamento, il cuneo fendilegno viene spinto

verso l’alto e, dopo l’affondamento nel materiale

e con l’avanzare della sega a disco, per mezzo

di una molla rientra automaticamente nella

fenditura della sega.

Afﬁ nché il cuneo fendilegno possa agire con ef-

ﬁ cacia, deve trovarsi nella fenditura della sega.

Per tagli corti il cuneo fendilegno non è efﬁ cace

al ﬁ ne di evitare un possibile contraccolpo.

Non azionare la sega con un cuneo fendilegno

piegato.

Una piccola anomalia è già sufﬁ ciente

per ritardare la chiusura della calotta protettiva.

2.3 Informazioni sulla rumorosità e sulle

vibrazioni

I valori rilevati in base alla norma EN 60745 ripor-

tano caratteristicamente:

Livello di pressione acustica/potenza sonora

TS 55 EBQ/TS 55 EQ

95/106 dB(A)

TS 55 Q

96/107 dB(A)

Supplemento per incertezza di misura K = 3 dB

Indossare le protezioni acustiche!

Valori complessivi sulle vibrazioni (somma vetto-

riale di tre direzioni) rilevati secondo la norma EN

60745:

Valore di emissione delle vibrazioni (su 3 assi)

Taglio del legno

< 2,5 m/s²

Taglio del metallo

< 2,5 m/s²

Incertezza

K = 1,5 m/s²

I valori di emissione indicati (vibrazioni, rumori)

sono stati misurati secondo le condizioni di prova

contenute in EN 60745 e servono per il confronto

fra le macchine. Sono utilizzabili anche per una

valutazione provvisoria del carico vibratorio e di

rumore durante il funzionamento. I valori di emis-

sione indicati sono rappresentativi delle principali

applicazioni dell’utensile elettrico.

Se però l’utensile elettrico viene utilizzato per altre

applicazioni, con altre attrezzature aggiunte o se

non viene sottoposto a regolare manutenzione, i

carichi vibratori e di rumore possono aumentare

decisamente durante tutto il periodo di lavoro. Per

un’esatta valutazione durante un periodo di lavoro

prestabilito, si deve anche tener conto dei tempi di

funzionamento a vuoto e di arresto della macchina

in esso compresi. Questo può ridurre notevolmente

il carico durante l’intero periodo di lavoro.

Allacciamento elettrico e messa in fun-

zione

La tensione di rete deve corrispondere a

quella indicata sulla targhetta riportante

i dati della macchina.

Disinserire sempre la macchina prima di

collegare o scollegare il cavo di alimen-

tazione!

Per collegare e scollegare il cavo di alimentazione

elettrica vedi la ﬁ g. 2.

L’interruttore [1-8] viene utilizzato per inserire/

disinserire l’apparecchio (schiacciato = apparec-

chio inserito, rilasciato = apparecchio spento).

L’interruttore può essere attivato solo dopo aver

sollevato verso l’alto il blocco di avviamento [1-9].

Con l’attivazione del blocco di avviamento, viene

azionato il dispositivo di immersione e il gruppo

sega può essere mosso a reazione elastica verso

il basso. In questo modo, la lama sporge dalla

calotta protettiva.

Sollevando l’utensile, il gruppo sega scatta nuova-

mente nella posizione iniziale.

Guidate l’utensile verso il pezzo in lavora-

zione soltanto con il motore spento.

Prima di ogni utilizzo controllate il funzio-

namento del dispositivo montato e utiliz-

zate la macchina soltanto se questo fun-

ziona regolarmente.

Impostazioni della macchina

Prima di eseguire qualsiasi operazione

sulla macchina disinserire sempre la

spina dalla presa!

4.1 Elettronica

La TS 55 EBQ/TS 55 EQ è dotata di un’elet-

tronica ad albero pieno con le seguenti

caratteristiche:

Avvio morbido

L’avvio morbido garantisce un avviamento della

macchina “senza strappi”.

Regolazione del numero di giri

Con la rotella di regolazione [1-6] è possibile im-

postare il numero di giri con variazione continua

tra 2000 e 5200 min

-1

. In tal modo sarà possibile

adeguare in maniera ottimale la velocità di taglio ai

materiali di volta in volta utilizzati (vedere tabella 1).

Numero di giri costante

Il numero di giri preselezionato viene mantenuto

costante quando la macchina è al minimo e durante

la lavorazione.

Protezione da temperatura elevata

Quale protezione contro il surriscaldamento, l’elet-

tronica di sicurezza disinserisce la macchina qualora

venga raggiunta una temperatura del motore critica.

Dopo un periodo di raffreddamento di ca. 3-5 minuti

la macchina è nuovamente pronta per funzionare.

Quando la macchina è in funzione (funzionamento

a vuoto) il tempo di raffreddamento diminuisce.

Limitazione di corrente

La limitazione di corrente impedisce, in caso di estre-

mo sovraccarico, il raggiungimento di un assorbi-

mento di corrente eccessivo. Questo può portare a

una riduzione del numero di giri del motore. Dopo

la scarica, il motore riprende a girare nuovamente.

Freni (solo TS 55 EBQ)

Allo spegnimento, la lama in viene frenata elettro-

nicamente in 1,5 – 2 secondi.

4.2

Profondità di taglio

La profondità di taglio è regolabile da 0 a 55 mm:

- Premete la guida della profondità di taglio [2-3]

ﬁ no alla profondità desiderata (i valori indicati

nella scala [2-1] si riferiscono ai tagli a 0° senza

binario di guida),

- rilasciatela (gli scatti della guida sono di 1 mm l’uno).

Ora è possibile premere l’aggregato sega verso il

basso ﬁ no alla profondità di taglio impostata. Nel foro

[2-2] della guida della profondità di taglio è possibi-

le ruotare una vite senza testa (M4x8 ﬁ no a M4x12).

Ruotando la vite, si otterrà una regolazione della

profondità di taglio ancora più precisa (± 0,1 mm).

4.3

Angolo di taglio

L’aggregato sega può oscillare tra 0° e 45°:

- aprite la manopola [2-4, 2-6],

- orientate l’aggregato sega sull’angolo di taglio

desiderato [2-5],

- ﬁ ssate nuovamente la manopola.

Nota:

la taratura dei valori minimo e massimo (0°

e 45°) è eseguita dal fabbricante e può essere mo-

diﬁ cata presso un centro di Assistenza clienti.

4.4

Cambio della lama

- Prima di sostituire la lama, portare la macchina

in posizione 0°.

- Spostate la leva [3-2] ﬁ no al riscontro,

- spingete verso l’alto [3-1] il blocco dell’avviamen-

to e premete l’aggregato sega verso il basso ﬁ no

allo scatto ﬁ nale,

- aprite la vite [3-4] con la chiave a brugola [3-3],

- rimuovete la lama,

- pulite la ﬂ angia [3-8, 3-10],

- inserite la nuova lama.

La direzione di rotazione della lama [3-9]

e della macchina [3-7] devono corrispon-

dere!

- Inserite la ﬂ angia esterna [3-10] in modo tale che

i ganci facciano presa negli spazi della ﬂ angia

interna [3-8].

- ﬁ ssate la vite [3-4],

- riportate la leva nella posizione iniziale [3-2].

4.5

Impostazione del cuneo fendilegno

- Spostate la leva [3-2] ﬁ no al riscontro,

- spingete verso l’alto [3-1] il blocco dell’avviamen-

to e premete l’aggregato sega verso il basso ﬁ no

allo scatto ﬁ nale,

- aprite la vite [3-6] con la chiave a brugola [3-3],

- impostate il cuneo fendilegno come illustrato in

ﬁ gura 3,

- ﬁ ssate la vite [3-6],

- riportate la leva nella posizione iniziale [3-2].

4.6 Aspirazione

Allacciate sempre la macchina ad un di-

spositivo di aspirazione.

Sui manicotti d’aspirazione girevoli [4-1] è possibile

ﬁ ssare un aspiratore Festool con diametro del tubo

ﬂ essibile per aspirazione di 36 mm o 27 mm (è

consigliato quello da 36 mm per ridurre il rischio

di otturazione)

4.7

Montaggio del paraschegge

Il paraschegge (accessorio) migliora notevolmente

la qualità degli spigoli nei tagli da 0° del pezzo

tagliato sul lato rivolto verso l’alto.

- Inserite il paraschegge [5-1] sulla calotta protettiva,

- posizionate la macchina sul pezzo in lavorazione

o sul binario di guida,

- premete verso il basso il paraschegge ﬁ nché

non appoggerà sul pezzo in lavorazione, quindi

avvitate la manopola [5-2].

- Tagliate il paraschegge (impostate la macchina

sulla profondità di taglio massima e sul range

velocità 6).

Lavori con la macchina

Fissate sempre il pezzo in lavorazione in

modo che non possa spostarsi durante la

lavorazione.

Tenete sempre la macchina con entrambe

le mani mediante le impugnature [1-1,

1-7].

Spingete sempre la macchina in avanti

[1-2], per nessun motivo la macchina deve

essere tirata indietro verso di sé.

Utilizzando una velocità di avanzamento

adeguata, evitate il surriscaldamento dei

taglienti della lama e durante il taglio di ma-

terie plastiche evitate che la plastica si fonda.

5.1

Tagliare sui tracciati

Il display [4-3], nei tagli a 0° e 45° (senza binario di

guida) visualizza la progressione del taglio.

5.2 Tagliare

segmenti

Posizionate la macchina con la parte anteriore del

piano di taglio sul pezzo, accendetela, premetela

verso il basso ﬁ no alla profondità di taglio deside-

rata e spingete in avanti nella direzione di taglio.

5.3 Tagliare delle fessure (tagli a immersione)

Per evitare contraccolpi, nei tagli a immersione

osservate i seguenti suggerimenti:

- Tenete la macchina sempre con il bordo posterio-

re del piano di taglio contro un riscontro fermo.

Durante il lavoro con binario di guida, la macchina

deve essere appoggiata al dispositivo di blocco dei

contraccolpi [1-4], che viene ﬁ ssato con morsetti

al binario di guida.

- La macchina deve essere tenuta sempre stretta

con entrambe le mani e si l’affondamento deve

avvenire lentamente.

Procedura:

posizionate la macchina sul pezzo in

lavorazione e appoggiatela ad un riscontro (blocco

dei contraccolpi), accendete la macchina, esercita-

te lentamente una pressione verso il basso ﬁ no alla

profondità di taglio impostata e spingete in avanti

nella direzione del taglio.

Le marcature [4-2], lavorando con profondità di

taglio massima e con il binario di guida, indicano

i punti di taglio estremi della lama, in avanti e in-

dietro (Ø 160 mm).

5.4 Tagliare

l’alluminio

Nella lavorazione dell’alluminio è neces-

sario osservare le seguenti misure di si-

curezza:

- Attivate preventivamente un interruttore di sicu-

rezza per correnti di guasto (FI).

- Collegate la macchina ad un aspiratore adeguato.

- Pulite regolarmente la macchina rimuovendo

gli eventuali residui di polvere nella carcassa del

motore e nella calotta protettiva.

Indossate gli occhiali protettivi.

- L’alluminio deve essere tagliato esclusivamente

con le apposite lame speciali Festool.

Per il taglio, cospargete le lastre di petrolio, mentre

i proﬁ li sottili (ﬁ no a 3 mm) possono essere lavorati

senza lubriﬁ cazione.

5.5

Lastre in ﬁ bra legate in gesso e cemento

A causa dell’elevata formazione di polvere, si con-

siglia l’uso del coperchio montabile lateralmente

sulla calotta protettiva (accessorio).

6 Accessori

I codici di ordinazione degli accessori descritti di

seguito si trovano sul catalogo Festool o su Internet

al sito “www.festool.com”.

6.1

Riscontro parallelo, prolunga del tavolo

Per segmenti particolarmente larghi ﬁ no a 180 mm

è possibile inserire un riscontro parallelo. Il riscon-

tro parallelo ha la funzione di prolunga del tavolo.

6.2

Coperchio laterale, taglio della fuga

Il coperchio montabile lateralmente sulla calotta

protettiva, migliora l’effetto aspirante nei tagli a 0°.

Allo stesso tempo, il coperchio può essere utilizzato

anche come riscontro per fughe per larghezze a

partire da 18 mm.

6.3

Sistema di guida

I binari di guida, disponibili in diverse lunghezze,

consentono di eseguire tagli precisi e proteggono

contemporaneamente da eventuali danni la su-

perﬁ cie del pezzo in lavorazione. Con il sistema di

guida, corredato dall’ampio sistema di accessori, è

possibile ottenere tagli angolari, tagli di smussatu-

ra e adattamenti precisi. Il ﬁ ssaggio mediante mor-

setti consente di lavorare in tutta sicurezza [4-4].

La superﬁ cie di guida del piano di taglio sui binari

di guida è regolabile con le due ganasce [1-3].

I binari di guida sono dotati di un para-schegge [1-5]

che deve essere ritagliato su misura prima dell’uso:

- impostate il numero di giri della macchina su 6,

- ponete la macchina sull’estremità posteriore del

binario di guida,

- accendetela, premerla verso il basso ﬁ no al rag-

giungimento della profondità di taglio impostata

e ritagliate il paraschegge sull’intera lunghezza

senza interruzioni. Ora lo spigolo del parascheg-

ge dovrebbe corrisponde perfettamente allo

spigolo di taglio.

6.4 Piano

multifunzione

Il piano multifunzione MFT/3 consente di ﬁ ssare

in modo semplice il pezzo in lavora-zione, e, con

il sistema di guida, di eseguire un lavoro preciso e

sicuro in pezzi grandi e piccoli. Grazie alla versa-

tilità di impiego, è possibile un lavoro economico

ed ergonomico.

6.5

Lame, altri accessori

Per poter lavorare diversi materiali in modo rapi-

do e pulito, Festool offre lame speciali adatte alle

diverse macchine.

I codici di ordinazione di questi e di altri accessori,

che consentono un uso versatile ed effettivo della

sega circolare Festool, si trovano sul catalogo Fe-

stool o su Internet, al sito “www.festool.com”.

Manutenzione e cura

Prima di iniziare qualsiasi tipo di lavoro

sulla macchina si deve sempre togliere

la spina dalla presa di corrente!

Mantenere sempre pulita l’apparecchiatura e le

fessure di ventilazione.

Tutti i lavori di manutenzione e riparazione che

richiedono l’apertura dell’alloggiamento del mo-

tore devono essere eseguiti solo da un’ofﬁ cina di

assistenza autorizzata.

L’apparecchio è munito di spazzole autoestinguenti.

Quando questi risultano consumati, viene interrotta

automaticamente la corrente e l’apparecchio si arresta.

8 Smaltimento

Non gettare gli elettroutensili nei riﬁ uti domestici!

Provvedere ad uno smaltimento ecologico degli

elettroutensili, degli accessori e degli imballaggi!

Osservare le indicazioni nazionali in vigore.

Solo UE

: la Direttiva europea 2002/96/CE prevede

che gli elettroutensili usati vengano raccolti sepa-

ratamente e smaltiti in conformità con le disposi-

zioni ambientali.

9 Garanzia

Per i nostri elettroutensili forniamo una garanzia

per difetti del materiale o difetti di produzione con-

forme alle disposizioni in vigore nei rispettivi paesi

e comunque con una durata minima di 12 mesi.

All’interno degli stati dell’UE la durata della garan-

zia è pari a 24 mesi (comprovata dalla fattura o dal

documento d’acquisto). Sono esclusi dalla garanzia

eventuali danni che, in particolare, possano essere

ricondotti a naturale usura/logoramento, sovrac-

carico, utilizzo non conforme, oppure danni causati

dall’utilizzatore o imputabili ad altri usi contrari a

quanto previsto dal manuale d’istruzioni o ancora

difetti noti al momento dell’acquisto. Vengono pari-

menti esclusi anche i danni derivanti dall’impiego di

accessori e materiale di consumo (ad es. platorelli)

non originali. Eventuali reclami potranno essere

riconosciuti solamente se l’elettroutensile verrà

rispedito, integro, al fornitore o ad un centro di

Assistenza clienti autorizzato Festool. Conservare

con cura il manuale d’uso, le avvertenze di sicurez-

za, l’elenco delle parti di ricambio ed il documento

comprovante l’acquisto. Per il resto sono valide

le attuali condizioni di garanzia del costruttore.

Nota:

In considerazione del continuo lavoro di ricerca e

sviluppo ci riserviamo il diritto di apportare even-

tuali modiﬁ che alle informazioni tecniche conte-

nute nella presente documentazione.

REACh per prodotti Festool, gli accessori e il ma-

teriale di consumo

REACh è l‘ordinanza sulle sostanze chimiche vali-

da in tutta Europa dal 2007. Noi, in quanto „utenti

ﬁ nali“, ovvero in quanto fabbricanti di prodotti, sia-

mo consapevoli del nostro dovere di informazione

nei confronti dei nostri clienti. Per potervi tenere

sempre aggiornati e per informarvi delle possibili

sostanze appartenenti alla lista di candidati e con-

tenute nei nostri prodotti, abbiamo organizzato il

seguente sito web per voi:

www.festool.com/reach

Inval-cirkelzaagmachine

Technische gegevens

TS 55 EBQ/TS 55 EQ

TS 55 Q

Vermogen

1200 W

1050 W

Toerental (onbelast toerental)

2000 - 5200 min

-1

6500

min

-1

Schuine stand

0° - 45°

Zaagdiepte bij 0°

0 – 55 mm

Zaagdiepte bij 45°

0 – 43 mm

Afmetingen zaagblad

160x2,2x20 mm

Gewicht machine

4,5 kg

4,4 kg

Beschermingsklasse

/II

De aangegeven afbeeldingen staan aan het begin van de gebruiksaanwijzing.

Symbolen

Waarschuwing voor algemeen gevaar

Handleiding, instructies lezen!

Draag

oorbeschermers!

Veiligheidsbril

dragen.

1 Reglementair

gebruik

Conform de bepalingen zijn de machines bestemd

voor het zagen van hout, op hout gelijkende ma-

terialen, gips- en cementgebonden vezelstoffen

en kunststoffen. Met de door Festool aangeboden

speciale zaagbladen voor aluminium kunnen de

machines ook voor het zagen van aluminium wor-

den gebruikt.

Er mogen alleen zaagbladen met de volgende ei-

genschappen worden gebruikt: diameter zaagblad

160 mm; zaagbreedte 2,2 mm tot 2,6 mm; uitboring

20 mm; stambladdikte max. 1,8 mm; geschikt voor

een toerental van maximaal 9500 min

-1

Geen slijpschijven gebruiken.

Festool-elektrogereedschap mag alleen worden

ingebouwd in werktafels die hiervoor door Festool

bestemd zijn. Door inbouw in andere of zelfge-

maakte werktafels kan het elektrogereedschap

onveilig worden, met mogelijk ernstige ongevallen

als gevolg.

Voor schade en ongevallen ten gevolge

van nietreglementair gebruik is uitslui-

tend de gebruiker aansprakelijk!

Veiligheidsinstructies

2.1

Algemene veiligheidsvoorschriften

LET OP! Lees alle veiligheidsvoorschriften

en instructies.

Wanneer de waarschuwin-

gen en instructies niet in acht worden genomen,

kan dit een elektrische schok, brand of ernstig

letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en handleidin-

gen om ze later te kunnen raadplegen.

Het in de waarschuwingen gebruikte begrip

„elektrisch gereedschap” heeft betrekking op

elektrische gereedschappen voor gebruik op het

stroomnet (met netsnoer) en op elektrische ge-

reedschappen voor gebruik met een accu (zonder

netsnoer).

2.2

Machinespecifieke veiligheidsinstruc-

ties

1) Zaagmethode

GEVAAR: Kom met uw handen niet in het

zaagbereik en raak het zaagblad niet aan. Houd

met uw tweede hand de extra greep of de mo-

torbehuizing vast.

Wanneer u de cirkelzaag

vasthoudt met beide handen, kunnen ze niet

gewond raken door het zaagblad.

Kom niet met uw handen onder het werkstuk.

De beschermkap kan u onder het werkstuk niet

beschermen tegen het zaagblad.

Pas de zaagdiepte aan de dikte van het werk-

stuk aan.

Er mag minder dan een volledige

tandhoogte zichtbaar zijn onder het werkstuk.

Houd het werkstuk dat gezaagd moet worden

nooit met de hand of boven uw been vast. Zet

het werkstuk vast op een stabiele ondergrond.

Het is belangrijk het werkstuk goed te beves-

tigen, om het gevaar van lichaamscontact, be-

klemming van het zaagblad of controleverlies

tot een minimum terug te brengen.

Houd het apparaat alleen aan de geïsoleerde

greepvlakken vast wanneer u werkzaam-

heden uitvoert waarbij het snijgereedschap

verborgen stroomleidingen of de kabel van het

apparaat zelf kan raken.

Contact met een span-

ningvoerende leiding zet de metalen onderdelen

van het apparaat onder spanning en veroorzaakt

een elektrische schok.

Gebruik bij het in de lengte snijden altijd een

aanslag of een geleiderail.

Hierdoor wordt de

snijnauwkeurigheid verbeterd en de kans op

beklemming van het zaagblad verminderd.

Gebruik altijd zaagbladen met de juiste grootte,

die geschikt zijn voor de vorm van de opna-

meﬂ ens (ruitvormig of rond).

Zaagbladen die

niet bij de montagedelen van de zaag passen,

lopen onregelmatig en leiden tot controleverlies.

Gebruik nooit beschadigde of verkeerde zaag-

blad-spanﬂ enzen of -schroeven.

De zaagblad-

spanﬂ enzen en -schroeven zijn speciaal voor

uw zaag ontworpen, voor optimale prestaties

en gebruiksveiligheid.

Draag een passende persoon-

lijke veiligheidsuitrusting:

gehoorbescherming, veilig-

heidsbril, stofmasker bij werk-

zaamheden waarbij stof vrijkomt

en veiligheidshandschoenen bij

het bewerken van ruwe materialen en het wis-

selen van gereedschap.

Terugslagoorzaken en veiligheidsvoor-

schriften

- een terugslag is de onverwachte reactie van

een hakend, klemmend of verkeerd uitgericht

zaagblad, die tot gevolg heeft dat de zaag zich

ongecontroleerd van het werkstuk af en in de

richting van de gebruiker kan bewegen.

- wanneer het zaagblad zich in de sluitende

zaagspleet vasthaakt of klem komt te zitten, raakt

het geblokkeerd en wordt het apparaat door de

kracht van de motor in de richting van de gebrui-

ker teruggeslagen.

- wordt het zaagblad in de zaagsnede verdraaid of

verkeerd uitgericht, dan kunnen de tanden van

het achterste zaagbladgebied zich vasthaken in

het oppervlak van het werkstuk, waardoor het

zaagblad uit de zaagspleet en terug in de richting

van de gebruiker.

Een terugslag is het gevolg van een onjuist of

verkeerd gebruik van de zaag. Dit kan worden

voorkomen door de juiste voorzorgsmaatregelen

te nemen, zoals hierna beschreven.

Houd de zaag met beide handen vast en breng

uw armen in zo’n positie dat u de terugslag-

krachten kunt weerstaan. Blijf altijd aan de

zijkant van het zaagblad en breng het zaagblad

nooit in één lijn met uw lichaam.

Bij een terug-

slag kan de cirkelzaag naar achteren springen,

maar wanneer de juiste maatregelen zijn ge-

troffen kan de gebruiker de terugslagkrachten

beheersen.

Als het zaagblad beklemd raakt of het zagen

om een andere reden wordt onderbroken, laat

u de in-/uit-schakelaar los en houdt u de zaag

rustig in het materiaal tot het zaagblad volle-

dig stilstaat. Probeer zolang het zaagblad zich

beweegt of er een terugslag kan plaatsvinden

nooit om de zaag uit het werkstuk te halen of

naar achteren te trekken.

Ga na wat de oorza-

ken zijn van de beklemming van het zaagblad

en hef deze op door passende maatregelen te

nemen.

Wanneer u een zaag die in het werkstuk steekt

weer wilt starten, centreert u het zaagblad in

de zaagspleet en controleert u of de zaagtan-

den niet in het werkstuk zijn blijven haken.

het zaagblad beklemd geraakt, dan kan het zich

bij het opnieuw starten van de zaag uit het werk-

stuk bewegen of een terugslag veroorzaken.

U dient grote platen te stutten om het risico

van een terugslag als gevolg van een beklemd

zaagblad te verkleinen.

Grote platen kunnen

doorbuigen onder hun eigen gewicht. Platen

dienen aan beide kanten, zowel bij de zaagspleet

als bij de rand, te worden gestut.

Gebruik geen stompe of beschadigde zaag-

bladen.

Zaagbladen met stompe of verkeerd

uitgerichte tanden leiden door de te nauwe

zaagspleet tot een grotere wrijving, beklem-

ming van het zaagblad en terugslag.

Draai voor het zagen de snijdiepte- en snijhoe-

kinstellingen vast.

Wanneer de instellingen tij-

dens het zagen gewijzigd worden, kan het zaag-

blad beklemd raken en een terugslag optreden.

Wees bijzonder voorzichtig wanneer u een

„invalsnede“ in een verborgen gebied, bijv. een

bestaande wand, uitvoert.

Het invallende zaag-

blad kan bij het zagen in verborgen objecten ge-

blokkeerd raken en een terugslag veroorzaken.

Functie van de beschermkap

Controleer voor gebruik altijd of de bescherm-

kap goed sluit. Gebruik de zaag niet wanneer

de beschermkap niet vrij bewogen kan worden

en niet direct sluit. Klem of bind de bescherm-

kap nooit vast; daardoor zou het zaagblad

onbeschermd zijn. Als de zaag per ongeluk op

de grond valt, kan de beschermkap gebogen

worden.

Zorg ervoor dat de beschermkap vrij

beweegt en bij alle zaaghoeken en -dieptes noch

het zaagblad noch andere deel raakt.

Controleer de toestand en de functie van de

veer van de beschermkap. Werken de be-

schermkap en de veer niet foutloos, wacht dan

met het gebruik van het apparaat.

Beschadigde

delen, plakkerige afzettingen of ophopingen van

spaanders zorgen ervoor dat er bij de werking

van de beschermkap vertraging optreedt.

Beveilig bij de “invalzaagsnede”, die niet in een

rechte hoek uitgevoerd wordt, de grondplaat

van de zaag tegen het zijdelings verschuiven.

Verschuiven in zijwaartse richting kan ertoe

leiden dat het zaagblad beklemd raakt en een

terugslag veroorzaakt.

Leg de zaag niet op de werkbank of op de grond

zonder dat de beschermkap het zaagblad af-

dekt.

Een onbeschermd, nalopend zaagblad

beweegt de zaag tegen de zaagrichting in en

zaagt wat het op zijn weg tegenkomt. Houd

hierbij rekening met de nalooptijd van de zaag.

Functie van de spouwmes

Gebruik het voor het spouwmes passende

zaagblad.

Opdat het spouwmes werkt, moet

het stamblad van het zaagblad dunner zijn dan

het spouwmes en de tandbreedte meer dan de

dikte van het spouwmes bedragen.

Stel de splijtwig af volgens de beschrijving in

de gebruiksaanwijzing.

Een verkeerde sterkte,

stand en uitlijning kunnen tot gevolg hebben dat

de splijtwig een terugslag niet effectief verhindert.

Gebruik de splijtwig altijd, ook bij „invalsne-

des“.

De splijtwig wordt bij de materiaalinval

naar boven gedrukt en veert na de inval bij het

naar voren schuiven van de cirkelzaag zelfstan-

dig in de zaagspleet.

De splijtwig kan alleen werken als hij zich in

de zaagspleet bevindt.

Bij korte snedes kan de

splijtwig een terugslag niet effectief verhinderen.

Gebruik de zaag niet met een verbogen splijt-

wig.

Door een kleine storing kan vertraging

optreden bij het sluiten van de beschermkap.

2.3 Informatie over geluidsoverlast en trilling

De volgens EN 60745 bepaalde waarden bedragen

gewoonlijk:

Geluidsdrukniveau/geluidsvermogensniveau

TS 55 EBQ/TS 55 EQ

95/106 dB(A)

TS 55 Q

96/107 dB(A)

Meetonzekerheidstoeslag

K = 3 dB

Draag

gehoorbescherming!

Totale trillingswaarden (vectorsom van drie rich-

tingen) bepaald volgens EN 60745:

Trillingsemissiewaarde (3-assig)

Zagen van hout:

< 2,5 m/s²

Zagen van metaal:

< 2,5 m/s²

Onzekerheid

K = 1,5 m/s²

De aangegeven emissiewaarden (trilling, geluid)

zijn gemeten volgens de testvoorwaarden in EN

60745 en dienen voor de machinevergelijking. Aan

de hand van deze waarden kan ook een voorlopige

inschatting van de trillings- en geluidsbelasting

tijdens het gebruik worden gemaakt. De aangege-

ven emissiewaarden gelden voor de belangrijkste

toepassingen van het elektrische gereedschap.

Wordt het elektrisch gereedschap echter voor an-

dere toepassingen of met ander inzetgereedschap

gebruikt, of is het onvoldoende onderhouden, dan

kan hierdoor de trillings- en geluidsbelasting

gedurende de hele werktijd aanzienlijk worden

verhoogd. Met het oog op een vastgelegde werk-

periode dienen voor een juiste beoordeling ook de

hierin optredende vrijloop- en stilstandtijden van de

machine in acht te worden genomen. De belasting

over de totale werkperiode kan op deze manier

aanzienlijk worden verminderd.

Elektrische aansluiting en inbedrijfstel-

ling

De netspanning dient overeen te komen

met de indicatie op de kenplaat.

Schakel de machine vóór het aansluiten

of loskoppelen van de aansluiting op het

elektriciteitsnet altijd uit!

Zie ﬁ guur 2 voor het aansluiten en ontkoppelen

van het netsnoer.

De schakelaar [1-8] dient als in-/uitschakelaar

(drukken is = AAN, loslaten = UIT).

De schakelaar kan pas in werking worden gesteld

nadat de inschakelblokkering [1-9] naar boven is

geschoven. Door de inschakelblokkering in wer-

king te zetten wordt gelijktijdig de invalvoorziening

ontgrendeld en kan het zaagaggregaat tegen de

veerkracht in naar beneden worden bewogen.

Hierbij komt het zaagblad uit de beschermkap.

Bij het optillen van de machine veert het zaagag-

gregaat weer in de oorspronkelijke stand terug.

Geleid de machine alleen in ingescha-

kelde toestand tegen een werkstuk.

Controleer voor gebruik altijd of het in-

bouwapparaat functioneert en neem het

alleen in gebruik wanneer het functioneert

volgens de voorschriften.

Instellingen aan de machine

Als aan de machine wordt gewerkt, dient

altijd de stekker uit het stopcontact te

worden gehaald!

4.1 De

elektronica

De TS 55 EBQ/TS 55 EQ beschikt over een

volledige golfelektronica met de volgende

kenmerken:

Zachte aanloop

De zachte aanloop zorgt voor een stootvrije aanloop

van de machine.

Toerentalregeling

Het toerental kan met de stelknop [1-6] traploos

tussen 2000 en 5200 min

-1

worden ingesteld. Hier-

mee kunt u de freessnelheid van het betreffende

materiaal optimaal aanpassen (zie tabel 1).

Constant toerental

Het vooraf ingestelde toerental wordt bij onbelast

toerental en bij bewerking constant gehouden.

Temperatuurbeveiliging

Als bescherming tegen oververhitting wordt de

machine bij het bereiken van een kritische mo-

tortemperatuur door de veiligheidselektronica

uitgeschakeld. Na een afkoeltijd van ca. 3-5 mi-

nuten is de machine weer bedrijfsklaar. Bij een

draaiende machine (onbelast toerental) neemt de

afkoeltijd af.

Stroombegrenzing

De stroombegrenzing zorgt er bij extreme overbe-

lasting voor dat de hoogte van de stroomopname

toelaatbaar blijft. Dit kan leiden tot een lager mo-

tortoerental. Na ontlasting komt de motor direct

weer op toeren.

Rem (allen maar TS 55 EBQ)

Bij het uitschakelen wordt het zaagblad in 1,5 – 2

seconden elektronisch tot stilstand afgeremd.

4.2 Zaagdiepte

De zaagdiepte kan van 0 – 55 mm worden inge-

steld:

- de zaagdiepteaanslag [2-3] indrukken en tot

de gewenste zaagdiepte verschuiven (de op de

schaal [2-1] aangegeven waarden gelden voor

0°-zaagsneden zonder geleiderail),

- de zaagdiepteaanslag loslaten (de zaag-diepte-

aanslag klikt in stappen van 1 mm in).

Het zaagaggregaat kan nu tot de ingestelde zaag-

diepte naar beneden worden gedrukt.

In de boring [2-2] van de zaagdiepteaanslag kan een

draadpen (M4x8 tot M4x12) worden aangebracht.

Door aan de draadpen te draaien kan de zaagdiepte

nog exacter (± 0,1 mm) worden ingesteld.

4.3 Zaaghoek

Het zaagaggregaat kan tussen de 0° en 45° worden

gedraaid:

- draaiknoppen [2-4, 2-6] losdraaien,

- zaagaggregaat in de gewenste zaaghoek [2-5]

brengen,

- draaiknoppen weer vastdraaien.

Aanwijzing:

de beide eindstanden (0° en 45°) zijn

standaard ingesteld en kunnen door de klanten-

service worden aangepast.

4.4

Wisselen van het zaagblad

- Alvorens het zaagblad te wisselen de machine in

de 0°-stand draaien.

- Hendel [3-2] omdraaien tot de aanslag,

- inschakelblokkering [3-1] naar boven draaien

en zaagaggregaat naar beneden drukken tot het

inklikt,

- bout [3-4] met de inbussleutel [3-3] losdraaien,

- zaagblad afnemen,

- ﬂ enzen [3-8, 3-10] schoonmaken,

- nieuw zaagblad inzetten.

De draairichting van het zaagblad [3-9] en

de machine [3-7] dienen overeen te ko-

men!

- buitenste ﬂ ens [3-10] zo inzetten dat de mee-

neempennen in de uitsparingen van de binnenste

ﬂ ens [3-8] grijpen.

- Bout [3-4] vast aandraaien,

- hendel [3-2] terugdraaien.

4.5 splijtwig

instellen

- hendel [3-2] tot de aanslag omdraaien,

- inschakelblokkering [3-1] naar boven draaien

en zaagaggregaat naar beneden drukken tot het

inklikt,

- bout [3-6] met inbussleutel [3-3] losdraaien,

- splijtwig volgens afbeelding 3 instellen,

- bout [3-6] vast aandraaien,

- hendel [3-2] terugdraaien.

4.6 Afzuiging

Sluit de machine altijd aan op een afzui-

ging.

Op de draaibare afzuigaansluiting [4-1] kan een

Festool-afzuigapparaat met een afzuigslang met

een diameter van 36 mm of 27 mm (36 mm aan-

bevolen wegens het geringere verstoppingsgevaar)

worden aangesloten

4.7 Splinterbescherming

monteren

Bij 0°-zaagsneden verbetert de splinterbescher-

ming (accessoires) duidelijk de kwaliteit van de

snijrand van het afgezaagde werkstukdeel aan de

bovenliggende zijde.

- splinterbescherming [5-1] op de beschermkap

bevestigen,

- machine op het werkstuk resp. de geleiderail

plaatsen,

- splinterbescherming tot op het werkstuk naar

beneden drukken en met de draaiknop [5-2]

vastschroeven.

- splinterbescherming inzagen (machine op maxi-

male zaagdiepte en toerentaltrap 6).

Werken met de machine

Bevestig het werkstuk altijd zo, dat het

tijdens de bewerking niet kan bewegen.

De machine dient steeds met beide handen

aan de daarvoor bestemde handgrepen

[1-1, 1-7] te worden vastgehouden.

De machine altijd in naar voren bewegen

[1-2], in geen geval de machine achter-

waarts naar zich toetrekken.

Voorkom oververhitting van de snijkanten

van het zaagblad door de snelheid aan te

passen en zorg er bij het zagen van kunst-

stof voor dat dit niet smelt.

5.1

Zagen volgens de afgetekende lijn

De zaagindicatie [4-3] geeft bij 0°- en 45°-zaagsne-

den (zonder geleiderail) het zaagverloop aan.

5.2 Delen

afzagen

De machine met het voorste deel van de zaagtafel

op het werkstuk plaatsen, de machine inschakelen,

tot de ingestelde zaagdiepte naar beneden drukken

en in de zaagrichting naar voren bewegen.

5.3

Delen uitzagen (invallend zagen)

Om een terugslag te voorkomen dienen bij inval-

lend zagen de volgende aanwijzingen beslist in acht

te worden genomen:

- De machine dient steeds met de achterkant van

de zaagtafel tegen een vaste aanslag te worden

geplaatst.

Bij het werken met een geleiderail dient de ma-

chine te worden geplaatst tegen de terugslagstop

[1-4] die vastgeklemd zit op de geleiderail.

- De machine dient steeds met beide handen te

worden vastgehouden en slechts langzaam in te

vallen.

Handelwijze:

de machine op het werkstuk plaat-

sen en tegen de aanslag (terugslagstop) zetten,

machine inschakelen, langzaam tot de ingestelde

zaagdiepte naar benenden drukken en in de zaag-

richting bewegen. De markeringen [4-2] geven bij

maximale zaagdiepte en gebruik van de geleiderail

het voorste en achterste zaagpunt van het zaagblad

(Ø 160 mm) aan.

5.4 Aluminium

zagen

Bij de bewerking van aluminium dient men

zich uit veiligheidsoverwegingen te houden

aan de volgende maatregelen:

- Voorschakelen van een differentiaal- (FI) veilig-

heidsschakelaar.

- Machine aansluiten op een geschikt afzuigap-

paraat.

- Machine regelmatig ontdoen van stofafzetting in

het motorhuis en in de beschermkap.

Veiligheidsbril dragen.

- Aluminium mag alleen met de daarvoor door

Festool bestemde speciale zaagbladen worden

gezaagd.

Bij het zagen van platen dienen de zaagbladen

met petroleum te worden ingesmeerd, dunwan-

dige proﬁ elen (tot 3 mm) kunnen zonder smeren

worden bewerkt.

5.5

Gips- en cementgebonden vezel-platen

Vanwege de hoge stofontwikkeling wordt het ge-

bruik van aan de zijkant van de beschermkap te

monteren afdekking (accessoires) aanbevolen.

6 Accessoires

De bestelnummers van de hieronder beschreven

accessoires kunt u vinden in de Festool-catalogus

of op het Internet onder „www.festool.com“.

6.1 Parallelaanslag,

tafelverbreding

Voor het afzagen van delen met een maximale

breedte van 180 mm kan een parallelaanslag

worden ingezet. De parallelaanslag kan ook als

tafelverbreding worden gebruikt.

6.2 Afdekking aan de zijkant, schaduwvoegen

Door de aan de zijkant van de beschermkap te mon-

teren afdekking wordt bij 0°-zaagsneden de wer-

king van de afzuiging verbeterd. Tegelijkertijd kan

de afdekking als schaduwvoegaanslag voor scha-

duwvoeg-breedtes vanaf 18 mm worden gebruikt.

6.3 Geleidesysteem

De in verschillende lengtes verkrijgbare geleide-

rails maken precieze en zuivere zaagsneden mo-

gelijk en beschermen tegelijkertijd het werkstu-

koppervlak tegen beschadigingen. In combinatie

met de omvangrijke accessoires kunnen met het

geleidesysteem exacte hoekzaagsneden, verstek-

zaagsneden en inpaswerkzaamheden worden uit-

gevoerd. De bevestigingsmogelijkheid met behulp

van lijmklemmen [4-4] zorgt voor een stevige hou-

vast en voor veilig werken. De geleidetolerantie van

de zaagtafel op de geleiderails kan met de beide

stelklauwen [1-3] worden ingesteld.

De geleiderails beschikken over een splinterbe-

scherming [1-5], die voor het eerste gebruik op

maat moet worden gesneden:

- toerental van de machine op niveau 6 zetten,

- machine op het achterste einde van de geleiderail

plaatsen,

- machine inschakelen, tot de ingestelde zaag-

diepte naar beneden drukken en de splinterbe-

scherming zonder af te zetten over de gehele

lengte aanzagen.

De rand van de splinterbescherming komt nu

precies overeen met de snijrand.

6.4 Multifunctionele

tafel

Met de multifunctionele tafel MFT/3 kan het werk-

stuk eenvoudig worden opgespannen en kunnen

grotere en kleinere werkstukken in combinatie

met het geleidesysteem veilig en precies worden

bewerkt. Door zijn talrijke gebruiksmogelijkheden

is het mogelijk economisch en ergonomisch te

werken.

6.5

Zaagbladen, overige accessoires

Om verschillende materialen snel en zuiver te

kunnen bewerken, biedt Festool speciaal op de

machine afgestemde zaagbladen.

De bestelnummers hiervoor, evenals de overige

accessoires waardoor u uw Festool-handcirkel-

zaagmachines op vele manieren en effectief kunt

gebruiken, vindt u in de Festool-catalogus of op het

Internet onder „www.festool.com“.

7 Onderhoud

Voor aanvang van alle werkzaamheden

aan de machine moet absoluut eerst de

stekker uit het stopcontact worden ge-

trokken!

Machine en ventilatiesleuven altijd schoon hou-

den.

Alle onderhouds- en reparatiewerkzaamheden,

waarvoor de motorbehuizing moet worden ge-

opend, mogen alleen door een daartoe geautori-

seerde servicewerkplaats worden uitgevoerd. Het

apparaat is voorzien van zichzelf uitschakelende

koolborstels. Als deze versleten zijn, wordt de

stroom automatisch onderbroken en komt het

apparaat tot stilstand.

Afvalverwijdering

Geef elektrisch gereedschap niet met het huisvuil

mee! Voer de apparaten, accessoires en verpak-

kingen op milieuvriendelijke wijze af! Neem daarbij

de geldende nationale voorschriften in acht.

Alleen EU

: Volgens de Europese richtlijn 2002/96/

EG dienen oude elektroapparaten gescheiden te

worden ingezameld en op milieuvriendelijke wijze

te worden afgevoerd.

9 Garantie

Voor onze toestellen verlenen we op materiaal- of

productiefouten garantie conform de landspeci-

ﬁ eke wettelijke bepalingen, minstens echter 12

maanden. Binnen de lidstaten van de EU bedraagt

de garantietermijn 24 maanden (bewijs door reke-

ning of aﬂ everingsbewijs). Schade door natuurlijke

slijtage, overbelasting, ondeskundige behandeling

of schade veroorzaakt door de gebruiker of door

gebruik ingaande tegen de aanwijzingen in de

gebruiksaanwijzing of schade die bij de aankoop

gekend was, blijft uitgesloten van de garantie. Ook

schade die is terug te voeren op het gebruik van

niet-originele accessoires en verbruiksmaterialen

(bijv. steunschijf) wordt niet in aanmerking geno-

men. Klachten kunnen alleen aanvaard worden

als het toestel in zijn geheel naar de leverancier

of naar een geautoriseerde Festool-onderhouds-

werkplaats teruggestuurd wordt. Bewaar de

gebruiksaanwijzing, veiligheidsvoorschriften,

onderdelenlijst en het aankoopbewijs zorgvuldig.

Overigens gelden de actuele garantiebepalingen

van de fabrikant.

Opmerking:

Wegens de permanente onderzoeks-

en ontwikkelingswerkzaamheden zijn wijzigingen

aan de hier gegeven technische informatie voor-

behouden.

REACh voor producten, accessoires en verbruiks-

materiaal van Festool

REACh is de sinds 2007 in heel Europa toepasselij-

ke chemicaliënverordening. Wij als „downstream-

gebruiker“, dus als fabrikant van producten, zijn

ons bewust van onze informatieplicht tegenover

onze klanten. Om u altijd over de meest actuele

stand van zaken op de hoogte te houden en over

mogelijke stoffen van de kandidatenlijst in onze

producten te informeren, hebben wij de volgende

website voor u geopend:

www.festool.com/reach

Sänksåg

Tekniska data

TS 55 EBQ/TS 55 EQ

TS 55 Q

Effekt

1200 W

1050 W

Varvtal (tomgång)

2000 - 5200 min

-1

6500

min

-1

Vinkelställning

0° - 45°

Skärdjup vid 0°

0 - 55 mm

Skärdjup vid 45°

0 - 43 mm

Sågklingans mått

160x2,2x20 mm

Maskinens vikt

4,5 kg

4,4 kg

Skyddsklass

/II

De angivna bilderna ﬁ nns i början av bruksanvisningen.

Symboler

Varning för allmän risk!

Instruktioner, läs anvisningarna!

Använd

hörselskydd!

Bär

skyddsglasögon.

1 Riktig

användning

Maskinerna är avsedda för sågning av trä, trälik-

nande material, gips- och cementbundna ﬁ ber-

material och plaster. Med Festools erbjudande om

specialsågar för aluminium kan maskinerna även

användas för sågning av aluminium.

Endast sågklingor med följande speciﬁ kationer får

användas: Sågklingans diameter 160 mm; skär-

bredd 2,2 mm till 2,6 mm; chuckdiameter 20 mm;

klingans tjocklek max. 1,8 mm; lämplig för varvtal

upp till 9500 min

-1

Sätt inte i några slipskivor.

Festools elverktyg får endast monteras in i arbets-

bord som är deﬁ nierade för ändamålet av Festool.

Vid montering i ett annat eller egentillverkat ar-

betsbord kan elverktyget bli instabilt och orsaka

allvarliga olyckor.

Användaren svarar själv för skador och

olycksfall, vilka uppstått genom felaktig

användning!

2 Säkerhetsanvisningar

2.1 Allmänna

säkerhetsanvisningar

OBS! Läs alla säkerhetsföreskrifter och

anvisningar.

Om du inte rättar dig efter varningarna och anvis-

ningarna kan det leda till elektriska överslag, brand

och/eller allvarliga kroppsskador.

Förvara alla säkerhetsanvisningar och bruksan-

visningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till batte-

ridrivna elverktyg (sladdlösa).

2.2 Maskinspeciﬁ ka säkerhetsanvisningar

1) Sågning

FARA: Håll händerna utanför sågnings-

området och ifrån sågklingan. Håll med andra

handen i extragreppet eller motorns hölje.

båda händerna håller i cirkellsågen, kan såg-

klingan inte skada dem.

Håll inte händerna under arbetsstycket.

Skyddskåpan kan inte skydda mot sågklingan

nedanför arbetsstycket.

Anpassa skärdjupet till arbetsstyckets tjock-

lek.

Man bör se mindre än en full kugghöjd

under arbetsstycket.

Håll aldrig fast arbetsstycket med händerna

eller över benet. Säkra arbetsstycket på ett

stabilt underlag.

Det är viktigt att sätta fast

arbetsstycket ordentligt för att minimera risken

för kroppskontakt, för att klämma fast såg-

klingan eller för att tappa kontrollen.

Håll maskinen endast i de isolerade grep-

pytorna under arbeten vid vilka skärvertygen

kan stöta på dolda elledningar eller maskinens

egna elkabel.

Kontakt med en strömförande

ledning försätter även maskinens metalldelar

unde spänning och leder till ett elektriskt slag.

Använd vid längskapning alltid ett anslag eller

en rak styrkant.

Detta förbättrar skärexakthe-

ten och minskar risken för att sågklingan kläms

fast.

Använd alltid sågklingor av rätt storlek och

passande till hållarﬂ änsens form (rombfor-

mad eller rund).

Sågklingor som inte passar

till sågens monteringsdelar, går orunt och gör

så att man förlorar kontrollen över arbetet.

Använd aldrig en skadad eller felaktig spänn-

ﬂ äns eller -skruvar.

Sågklingans spännﬂ äns

och skruvar har konstruerats special-konstru-

erats för sågen för optimal effekt och driftssä-

kerhet.

Använd lämplig personlig

skyddsutrustning:

hörselskydd,

skyddsglasögon, andningsskydd

vid dammiga arbeten, skydds-

handskar vid bearbetning av

grova material och vid verktygsväxling.

Rekylorsaker och säkerhetsanvisningar

- En rekyl är en oväntad reaktion när en sågklinga

hakar fast, kläms fast eller är felaktigt riktad,

rekylen leder till att sågen kan hoppa ur arbets-

stycket och mot den om använder sågen.

- Hakas eller kläms sågklingan fast i ett stängande

sågspår, så blockeras den och motorkraften slår

tillbaka maskinen i riktning mot användaren.

- Vrids eller skevas sågklingan i sågsnittet, så kan

sågtänderna på klingans bakre område haka sig

fast i arbetsstyckets yta och därigenom hoppa

bakåt ur sågsspåret i riktning mot användaren.

Rekyler är följden av felaktig användning av sågen.

Man kan undvika dem genom nedan beskrivna

försiktighetsåtgärder.

Håll i sågen med båda händerna och håll ar-

marna så, att de kan hålla emot rekylkrafterna.

Stå alltid vid sidan om sågklingan, så att den

aldrig ligger i linje med kroppen.

Uppträder

rekyler, så kan cirkelsågen hoppa bakåt, men

användaren kan ändå stå emot rekylkrafterna

om lämpliga åtgärder har vidtagits.

Om sågklingan kläms fast eller sågningen

av någon anledning avbryts, ska man släppa

Till/Från-kontakten och hålla sågen stilla i

arbetsstycket tills sågklingan står helt stilla.

Försök aldrig avlägsna sågen ur arbetsstycket

eller dra den bakåt, så länge som sågklingan

är i rörelse eller en rekyl kan uppstå.

Ta reda

på orsaken till att sågklingan klämts fast och

åtgärda den genom lämpliga åtgärder.

Om man vill starta en såg, som sitter i ett

arbetsstycke, ska man centrera sågklingan i

sågspåret och kontrollera att sågtänderna inte

är fasthakade i arbetsstycket.

Är sågklingan

fastklämd, så kan den hoppa ut ur arbetsstycket

eller förorsaka en rekyl när sågen startas på nytt.

Stöd stora skivor ordentligt, för att undvika en

rekyl pga en fastklämd sågklinga.

Stora skivor

kan böja sig genom sin egenvikt. Skivorna måste

stödjas på båda sidor, i närheten av sågspåret

och längs kanten.

Använd inga slöa eller skadade sågklingor.

Sågklingor med slöa eller felaktigt riktade

tänder förorsakar ökad friktion, klämning av

sågklingan och rekyl genom att sågspringan

blir för trång.

Dra före sågningen åt skärdjups- och skärvin-

kelinställningen.

Ändras sågens inställningar

under pågående sågning, kan en rekyl uppstå.

Var speciellt försiktig vid sänksnitt i ett dolt

område,

exempelvis i en vägg. När sågklingan

sänks ned, kan den vid sågning i dolda objekt

blockeras och därmed förorsaka en rekyl.

Skyddskåpans funktion

Kontrollera att skyddskåpan stängs korrekt

före varje användning. Använd inte sågen om

skyddskåpan inte kan röra sig fritt och inte

stängs omedelbart. Kläm eller bind aldrig

fast skyddskåpan, eftersom sågklingan inte

skyddas då. Skulle sågen av misstag falla ner

i golvet, kan skyddskåpan bli skev.

Kontrollera

att skyddskåpan kan röra sig fritt och inte kom-

mer i kontakt med sågklingan eller andra delar,

oavsett skärvinkel och -djup.

Kontrollera fjäderfunktionen för den undre

skyddskåpan. Låt reparera maskinen före

användning, om skyddshuven och fjädern

inte arbetar korrekt.

Skadade delar, klibbiga

avlagringar eller ansamling av spån gör så att

skyddskåpan arbetar med fördröjning.

Säkra sågens grundplatta så att den inte kan

förskjutas i sidled om ”sänksnitten” inte är

rätvinkliga.

En förskjutning i sidled kan medföra

att sågklingan kläms fast och därmed orsakar

en rekyl.

Lägg inte sågen på arbetsbänken eller golvet

utan att skyddskåpan täcker sågklingan.

oskyddad, efterroterande sågklinga ﬂ yttar så-

gen mot skärriktningen och sågar allt som ﬁ nns

i vägen. Beakta sägens efterrotering.

4) Klyvknivens

funktion

Använd en passande sågklinga för klyvkniven.

För att klyvkniven ska fungera, måste sågkling-

ans huvudklinga vara tunnare än klyvkniven och

tänderna bredare än klyvknivens tjocklek.

Justera klyvkilen enligt beskrivningen i bruks-

anvisningen.

Felaktig tjocklek, position och

justering kan vara orsaken till att klyvkilen inte

effektivt förhindrar rekyler.

Använd alltid klyvkilen även vid sänksnitt.

Klyv-

kilen trycks uppåt vid sänkningen och fjädrar in i

sågspåret efter nedsänkningen, när man skjuter

sågen framåt.

För att klyvkilen ska bli verksam måste den

beﬁ nna sig i sågspåret.

I korta snitt har klyvkilen

ingen verkan, för att kunna förhindra rekyler.

Använd inte sågen med en skev klyvkil.

Även

mycket små störningar kan göra så att skydds-

kåpan arbetar långsammare.

2.3

Information om buller och vibrationer

De enligt EN 60745 fastställda värdena uppgår

till:

Ljudtrycksnivå/ljudeffektnivå

TS 55 EBQ/TS 55 EQ

95/106 dB(A)

TS 55 Q

96/107 dB(A)

Mätosäkerhetstillägg

K = 3 dB

Använd hörselskydd!

Totala vibrationsvärden (vektorsumman för tre

riktningar) fastställda enligt EN 60745:

Svängningsemissionsvärde (3-axligt)

Sågning i trä:

< 2,5 m/s²

Sågning i metall:

< 2,5 m/s²

Osäkerhet

K = 1,5 m/s²

De angivna emissionsvärdena (vibrationer, ljud)

har uppmätts i enlighet med provvillkoren i EN

60745, och används för jämförelse av maskiner.

De kan även användas för preliminär uppskattning

av vibrations- och bullernivån under arbetet. De

angivna emissionsvärdena avser elverktygets

huvudsakliga användningsområden.

Om elverktyget används för andra ändamål, med

andra insatsverktyg eller efter otillräckligt under-

håll, kan vibrations- och bullernivån öka kraftigt

under hela arbetsintervallet. För att få en exakt

uppskattning av ett visst arbetsintervall måste

man även ta hänsyn till den tid maskinen går på

tomgång och står stilla.Det kan sänka belast-

ningen avsevärt under hela arbetsintervallet.

Elektrisk anslutning och idrifttagning

Nätspänningen måste stämma överens

med märkskylten.

Frånkoppla alltid maskinen innan du

ansluter den eller drar ut nätan-slut-

ningsledningen ur eluttaget.

För anslutning och löstagning av nätan-slutnings-

ledningen, se bild 2. Med omkopplaren [1-8] slår

man till och från (tryck = TILL, släpp upp = FRÅN).

Omkopplaren kan användas först efter att start-

spärren [1-9] har skjutits uppåt. När man trycker

på startspärren lossas samtidigt insticksanord-

ningen, och sågaggregatet kan föras nedåt mot

fjäderkraften.

Då kommer sågklingan ut ur skyddshuven.

När man lyfter maskinen fjädrar sågaggregatet

tillbaka i utgångsställning.

För maskinen mot arbetsstycket endast

när den är startad.

Kontrollera alltid monteringsanordningen

före användning. Maskinen får bara an-

vändas om monteringsanordningen fung-

erar korrekt.

Inställningar på maskinen

Kontakten för nätanslutning ska alltid

dras ut ur vägguttaget innan arbete på

maskinen påbörjas!

4.1 Elektronik

TS 55 EBQ/TS 55 EQ har en avancerad

elektronik med följande egenskaper:

Mjukstart

Mjukstarten gör att maskinen startar utan knyck.

Varvtalsreglering

Varvtalet kan ställas in steglöst mellan 2000 och

5200 min

-1

med inställningsratten [1-6]. På så sätt

anpassar man skärhastigheten optimalt efter det

aktuella materialet (se tabell 1).

Konstant varvtal

Det förvalda varvtalet hålls konstant under tom-

gång och bearbetning.

Temperaturskydd

Som skydd mot överhettning stänger säkerhets-

elektroniken av maskinen när en kritisk motor-

temperatur nås. När maskinen har svalnat i ca 3-5

minuter är den åter klar att använda. När maskinen

är igång (tomgång) minskar tiden som maskinen

behöver för att svalna.

Strömbegränsning

Strömbegränsningen förhindrar otillåtet hög

strömupptagning i samband med extrem över-

belastning. Detta klan leda till en minskning av

motorvarvtalet. Efter avlastning kommer motorn

genast upp i varv igen.

Broms (gäller endast TS 55 EBQ)

När sågen stängs av bromsas klingan elektroniskt

på 1,5 - 2 sekunder till stillastående.

4.2 Skärdjup

Skärdjupet kan ställas in på 0 - 55 mm:

- Tryck på skärdjupsanslaget [2-3] och skjut det till

önskat skärdjup (värdena på skalan [2-1] gäller

för 0°-skär utan styrskena),

- lossa skärdjupsanslaget (skärdjupsanslaget

snäpper fast i steg på 1 mm).

Sågaggregatet kan nu tryckas ner till det inställda

skärdjupet. I hålet [2-2] i skärdjupsanslaget kan en

gängad tapp (M4x8 till M4x12) skruvas in. Genom

att skruva på den gängade tappen kan man ställa

skärdjupet ännu noggrannare (± 0,1 mm).

4.3 Skärvinkel

Sågaggregatet kan svängas mellan 0° och 45°:

- öppna vridknopparna [2-4, 2-6],

- sväng sågaggregatet till önskad skärvinkel [2-

5],

- dra åt vridknopparna igen.

Observera:

De båda ändställningarna (0° och 45°) är fabriks-

inställda och kan efterjusteras av kundservicen.

4.4

Byte av sågklinga

- Sväng maskinen till 0°-läget innan du byter ut

sågbladet.

- Lägg om spak [3-2] till anslaget,

- skjut startspärren [3-1] uppåt, och tryck sågag-

gregatet nedåt tills det snäpper fast,

- lossa skruven [3-4] med en insexnyckel [3-3],

- ta loss sågklingan,

- rengör ﬂ änsarna [3-8, 3-10],

- sätt in ny sågklinga.

Sågbladets [3-9] och maskinens [3-7]

rotationsriktning måste stämma över-

ens!

- sätt in den yttre ﬂ änsen [3-10] så att medbring-

artappen griper in i urtagen i den inre ﬂ änsen

[3-8].

- Dra åt skruven [3-4] ordentligt,

- ställ tillbaka spaken [3-2].

4.5

Ställa in klyvkil

- Lägg om spak [3-2] till anslaget,

- skjut startspärren [3-1] uppåt, och tryck sågag-

gregatet nedåt tills det snäpper fast,

- lossa skruven [3-6] med en insexnyckel [3-3],

- ställ in klyvkilen som på bild 3,

- Dra åt skruven [3-6] ordentligt,

- ställ tillbaka spaken [3-2].

4.6 Utsugning

Anslut alltid maskinen till en utsugnings-

anläggning.

Till den vridbara sugstutsen [4-1] kan en Festool-

spånsug med en slangdiameter på 36 mm eller

27 mm (36 mm anslutas (rekommenderas på

grund av den minskade stopprisken)

4.7 Montera

splitterskydd

Splitterskyddet (tillbehör) förbättrar tydligt i sam-

band med 0°-skär skärkantens kvalitet på det

avsågade arbetsstyckets kant på översidan.

- Sätt på splitterskyddet [5-1] på skyddshuven,

- placera maskinen på arbetsstycket respektive

styrskenan,

- tryck splitterskyddet nedåt, tills det ligger på

arbetsstycket, och skruva fast med vridknoppen

[5-2].

- Såga in splitterskyddet (maskinen på maximalt

skärdjup och varvtalsnivå 6).

Arbeta med maskinen

Fäst alltid arbetsstycket så att det inte kan

röra sig under bearbetningen.

Maskinen ska alltid hållas med båda hän-

derna på de monterade handgreppen [1-1,

1-7].

Skjut hela tiden maskinen framåt [1-2],

dra aldrig maskinen bakåt mot dig.

Anpassa matningshastigheten för att för-

hindra att tänderna på sågen överhettas

och att plasten smälter vid sågning i plast.

5.1

Såga efter rits

Skärvisaren [4-3] visar skärförloppet vid 0°- och

45°-skär (utan styrskena).

5.2 Kapa

Placera maskinen med den främre delen av såg-

bordet på arbetsstycket, starta maskinen, tryck

ner till det inställda skärdjupet och skjut framåt i

skärriktningen.

5.3

Såga utsnitt (stickskär)

För att undvika kast måste man göra på följande

sätt vid stickskär:

- Maskinen ska hela tiden läggas med den bakre

kanten av sågbordet mot ett fast anslag. Vid

arbete med styrskena ska maskinen läggas

mot backslagsstoppet [1-4], som kläms fast på

styrskenan.

- Maskinen ska alltid hållas säkert med två händer

och stickas in långsamt.

Gör så här:

Lägg maskinen mot arbetsstycket

och tryck mot ett anslag (backslagsstopp), starta

maskinen, tryck ner långsamt på det inställda

skärdjupet och skjut framåt i skärriktningen. Mar-

keringarna [4-2] visar vid maximalt skärdjup och

användning av styrskenan sågklingans (Ø 160 mm)

främre och bakre skärpunkt.

5.4 Såga

aluminium

Vid bearbetning av aluminium ska föl-

jande säkerhetsåtgärder vidtas:

- Anslut jordfelsbrytare.

- Anslut maskinen till en egen spånsug.

- Rengör maskinen regelbundet från dammavlag-

ringar i motorhuset och i skyddshuven.

Bär skyddsglasögon.

- Aluminium får endast sågas med de specialk-

lingar som levereras av Festool.

Vid sågning av plattor måste man smörja med

kristallolja, tunnväggiga proﬁ ler (upp till 3 mm)

kan bearbetas utan smörjning.

5.5

Gips- och cementbundna ﬁ berplattor

På grund av den kraftiga dammbildningen re-

kommenderas att man använder den täckkåpa

(tillbehör) som kan monteras på sidan av skydds-

huven.

6 Tillbehör

Artikelnumren till de tillbehör som beskrivs nedan

ﬁ nns i din Festool-katalog eller på Internet på

”www.festool.com”.

6.1 Parallellanslag,

bordsförlängning

För snittbredder på upp til 180 mm kan man an-

vända ett parallellanslag. Parallellanslaget kan

även användas som bordsförlängning.

6.2 Sidotäckning,

skuggfogar

Den sidotäckning som kan monteras på skydds-

huven förbättrar uppsugningens effekt vid 0°-skär.

Samtidigt kan övertäckningen användas som

skuggfogsanslag för skuggfogs-bredder på upp

till 18 mm.

6.3 Styrsystem

De styrskenor som kan levereras i olika längder

gör det möjligt med precisa, rena skär och skyddar

samtidigt arbetsstyckets yta mot skador. I kombi-

nation med det omfattande tillbehörsprogrammet

kan man även göra exakta vinkelskär, geringar och

inpassningsarbeten med styrsystemet.

Fästmöjligheterna med tvingar skapar [4-4] bra

fäste och säkert arbete.

Sågbordets styrspel på styrskenan kan ställas in

med de båda ställbackarna [1-3].

Styrskenorna har ett splitterskydd [1-5], som

måste sågas till efter mått före den första an-

vändningen:

- Ställ in maskinens varvtal på nivå 6,

- placera maskinen i bakre änden av styrskenan,

- starta maskinen, tryck ner till det inställda skär-

djupet och såga till splitterskyddet utefter hela

längden utan avbrott.

Splitterskyddets kant motsvarar nu exakt skär-

kanten.

6.4 Multifunktionsbord

Multifunktionsbordet MFT/3 gör det enkelt att

spänna fast arbetsobjektet, och i kombination med

rälsstyrsystemet bearbetar man säkert och exakt

såväl stora som små arbetsobjekt. Genom dess

många användningsmöjligheter kan man arbeta

ekonomiskt och ergonomiskt.

6.5

Sågklingor, övriga tillbehör

För att kunna bearbeta olika material snabbt och

rent erbjuder Festool sågklingor som är special-

anpassade till din maskin.

Beställningsnumren för dessa och andra tillbehör

som ger dig möjlighet att använda din Festool

handcirkelsåg på ett mångsidigt och effektivt sätt

ﬁ nns i Festool-katalogen eller på Internet ”www.

festool.com”.

Underhåll och skötsel

Dra alltid ut stöpseln ur vägguttaget,

innan arbeten på maskinen inledes!

Håll alltid maskinen och ventilationsöpp-

ningarna rena. Alla underhålls- och reparations-

arbeten, vilka kräver en öppning av motorkåpan,

får utföras endast av en auktoriserad kundtjänst-

verkstad.

Maskinen är utrustad med självfrånkopplande

specialkol. Är dessa slitna bryts strömmen auto-

matiskt och maskinen stannar.

8 Skrotning

Kasta inte elverktygen i hushållsavfallet! Lämna

maskiner, tillbehör och förpackningar till återvin-

ning. Följ gällande nationella föreskrifter.

Gäller bara EU-länder

: Enligt EU-direktiv 2002/96/

EG ska uttjänta elverktyg källsorteras för miljövän-

lig återvinning.

9 Garanti

Vi lämnar garanti för material- och tillverkningsfel

i enlighet med gällande lag/nationella bestäm-

melser, men minst 12 månader. Inom EU är ga-

rantitiden 24 månader (intygas med kvitto eller

följesedel). Garantin omfattar inte skador som

beror på normalt slitage, överbelastning eller ej

avsedd användning samt skador som använda-

ren själv orsakat, som beror på att användaren

inte följt bruksanvisningen eller skador som var

kända vid köpet. Undantag gäller även skador på

grund av att användaren inte använt originaltill-

behör och -förbrukningsmaterial (t ex slipskivor).

Garantianspråken gäller bara om du lämnar in

verktyget sammansatt till leverantören eller någon

av Festools serviceställen. Spara bruksanvisning,

säkerhetsanvisningar, reservdelslista och kvitto. I

övrigt gäller tillverkarens aktuella garantivillkor.

Obs!

Vi förbehåller oss rätten till tekniska ändringar pga

kontinuerligt forsknings- och utvecklingsarbete.

REACh för Festool-produkter, tillbehör och

förbrukningsmaterial:

REACh är den kemikalie-

förordning som sedan 2007 gäller i hela Europa. I

egenskap av ”nedströmsanvändare”, dvs tillver-

kare av produkter, är vi medvetna om den infor-

mationsplikt som vi har gentemot våra kunder.

För att hela tiden hålla kunderna uppdaterade och

informera om eventuella ämnen i våra produkter

som återﬁ nns på den sk kandidatlistan, har vi tagit

fram denna webbsida:

www.festool.com/reach

Upotussaha

Tekniset tiedot

TS 55 EBQ/TS 55 EQ

TS 55 Q

Teho

1200 W

1050 W

Kierrosluku (tyhjäkäynti)

2000 - 5200 min

-1

6500

min

-1

Viisto asento

0° - 45°

Sahaussyvyys 0°:ssa

0 – 55 mm

Sahaussyvyys 45°:ssa

0 – 43 mm

Sahanterän mitta

160x2,2x20 mm

Koneen paino

4,5 kg

4,4 kg

Suojausluokka

/II

Viitekuvat ovat käyttöohjeen alussa.

Symbolit

Varoitus yleisestä vaarasta

Ohje, lue ohjeet!

Käytä

kuulosuojaimia!

Käytä

suojalaseja.

1 Oikea

käyttö

Koneet on tarkoitettu määräystenmukaisesti

puun, puuntapaisten materiaalien, kipsi- ja se-

menttisidonnaisten kuituaineiden sekä muovin

sahaamiseen.

Festoolin tarjoamien alumiinille tarkoitettujen

erikoissahanterien avulla koneita voidaan käyttää

myös alumiinin sahaamiseen.

Käytä vain seuraavat vaatimukset täyttäviä sahan-

teriä: sahanterän halkaisija 160 mm; sahausleveys

2,2 mm -2,6 mm; kiinnitysreikä 20 mm; sahanleh-

den paksuus maks. 1,8 mm; sopii kierrosluvuille

9500 min

-1

asti.

Älä käytä hiomalaikkoja.

Festool-sähkötyökalun saa asentaa vain sellaiselle

työpöydälle, jonka Festool on tarkoittanut kysei-

seen tarkoitukseen. Jos asennat sen toisenlaiselle

tai itse tehdylle työpöydälle, sähkötyökalusta voi

tulla epäturvallinen, jolloin se voi aiheuttaa vakavia

onnettomuuksia.

Käyttäjä vastaa itse vaurioista ja tapatur-

mista, jotka johtuvat väärästä käytöstä!

Turvallisuusohjeita

2.1 Yleiset

turvallisuusohjeet

HUOMIO!: Kaikki turvaohjeet ja ohjeet täy-

tyy lukea.

Alla olevien turvaohjeiden ja ohjeiden

noudattamisen laiminlyönti saattaa johtaa säh-

köiskuun, tulipaloon ja/tai vakavaan loukkaantu-

miseen.

Säilytä kaikki turvaohjeet ja käyttöohjeet huo-

lellisesti.

Turvallisuusohjeissa käytetty käsite ”sähkötyö-

kalu” käsittää verkkokäyttöisiä sähkötyökaluja

(verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja

(ilman verkkojohtoa).

2.2

Konekohtaiset turvaohjeet

1) Sahaus

VAARA: Älä työnnä käsiäsi sahausalu-

eelle ja sahanterälle. Pidä toisella kä-

delläsi lisäkahvasta tai moottorin rungosta

kiinni.

Jos pidät molemmilla käsillä pyörö-

sahasta kiinni, sahanterä ei pääse vauroitta-

maan käsiäsi.

Älä tartu työstettävään kappaleeseen ala-

puolelta.

Suojus ei suojaa sinua sahanterältä

työstettävän kappaleen alapuolella.

Sovita leikkuussyvyys työstettävän kappaleen

paksuuteen.

Sen pitäisi olla näkyvissä vähem-

män kuin yhden täyden hammaskorkeuden

työstettävän kappaleen alapuolella.

Älä koskaan pidä sahattavaa työstettävää

kappaletta kädellä kiinni tai jalan yläpuolella.

Varmista työstettävä kappale vakaalla alustal-

la.

Työstettävän kappaleen kiinnittäminen hyvin

on tärkeää vartalokosketuksen vaaran, saha-

terän puristumisen tai kontrollin menetyksen

pienentämiseksi.

Pidä laitteesta kiinni vain eristetyistä kah-

vapinnoista suorittaessasi töitä, joissa sa-

haustyökalu saattaa koskettaa piilossa olevia

sähköjohtoja tai omia laitejohtoja.

Kosketus

jännitystäjohtavaan johtoon tekee myös metal-

liset laitteen osat jännitteisiksi ja johtaa sähkö-

iskuun.

Käytä pituusleikkauksessa aina rajoitinta tai

suoraa ohjainreunaa.

Se parantaa leikkaustark-

kuutta ja pienentää sahanterän puristumisen

mahdollisuutta.

Käytä aina oikean kokoista sahanterää ja joka

sopii laipan muotoon (neljäkäs tai pyöreä).

Sahanterät, jotka eivät sovi sahan asennusosiin,

pyörivät epäkeskeisesti ja johtavat hallinnan

menetykseen.

Älä koskaan käytä vaurioituneita tai vääriä sa-

hanterän kiristyslaippoja tai -ruuveja.

Sahan-

terän kiristyslaipat ja -ruuvit on tehty erityisesti

sahaasi varten, parasta mahdollista tehoa ja

käyttöturvallisuutta varten.

Käytä sopivia henkilökohtaisia

suojavarusteita:

kuulosuojaimia,

suojalaseja, pölynaamaria teh-

dessäsi pölyävää työtä, suojakä-

sineitä työstäessäsi karheita

materiaaleja ja vaihtaessasi työ-

kalua.

Takaiskujen aiheuttajat ja vastaavat

turvallisuusohjeet

- takaisku on kiinnitarttuvan, puristuvan tai väärin

kohdistetun sahanterän odottomaton reaktio,

joka johtaa siihen, että saha saattaa irrota työs-

tettävästä kappaleesta kontrolloimattomasti ja

liikkua käyttöhenkilöä kohti;

- kun sahanterä tarttuu kiinni tai puristuu tukkiu-

tuvaan sahausrakoon, se jää kiinni ja moottorin

voima iskee laitteen käyttöhenkilön suuntaan;

- jos sahaterää väännetään tai se kohdistetaan vää-

rin sahausraossa, takimmaisen sahanteräalueen

hampaat voivat tarttua kiinni työstettävän kap-

paleen pintaan, mistä syystä sahanterä hyppää

sahausraosta pois ja taaksepäin käyttöhenkilön

suuntaan.

Takaisku seuraa sahan väärästä tai puutteellisesta

käytöstä. Se voidaan estää seuraavassa kuvattujen

sopivien varotoimenpiteiden avulla.

Pidä sahasta molemmin käsin kiinni ja laita

käsivartesi asentoon, jossa voit vastustaa

takaiskun voimaa. Pysyttele aina sahaterän

sivussa, älä koskaan vie sahanterää vartalosi

kanssa samalle linjalle.

Takaiskussa pyörösaha

voi hypätä taaksepäin, käyttäjä voi kuitenkin hal-

lita takaiskun voimaa, jos sopivat toimenpiteet

on suoritettu.

Jos sahanterä jää kiinni tai sahaus keskeytyy

muusta syystä, päästä katkaisijasta irti ja pidä

sahaa työstettävässä kappalessa kunnes sa-

hanterä on täysin pysähtynyt. Älä koskaan yritä

ottaa sahaa irit työstettävästä kappaleesta tai

vetää sitä taaksepäin niin kauan kuin sahante-

rä liikkuu tai takaisku voi esiintyä.

Etsi sahan-

terän kiinnijäämisen syy ja poista se parhaalla

mahdollisella tavalla.

Kun haluat käynnistää uudestaan sahan, joka

on kiinni työstettävässä kappaleessa, keskitä

sahanterä sahausraossa ja tarkasta, etteivät

sahanhampaat ole tarttuneet työstettävään

kappaleeseen kiinni.

Jos sahanterä puristaa,

se voi irrota työstettävästä kappaleesta tai

aiheuttaa takaiskun, kun saha käynnistetään

uudelleen.

Tue suuria levyjä takaiskun riskin pienentä-

miseksi sahanterän puristaessa.

Suuret levyt

voivat taipua oman painonsa alla. Levyjä täytyy

tukea molemmilta puolilta sekä sahausraon

läheltä että reunalta.

Älä käytä tylsiä tai viallisia sahanteriä.

Sahan-

terät, joissa on tylsät tai väärin kohdistetut ham-

paat, aiheuttavat liian kapean sahausraon takia

kitkaa, sahanterän puristumista ja takaiskun.

Kiristä leikkuusyvyyden- ja leikkuukulma-

nasetukset ennen sahausta.

Jos asetuksen

muuttuvat sahauksen aikana, sahanterä voi

puristua ja takaiskuja voi esiintyä.

Ole erityisen varovainen, kun suoritat „upotus-

sahausta“ piilotetulla alueella, esim. seinässä.

Upotettu sahanterä voi tarttua sahattaessa

piilotettuihin esineisiin ja aiheuttaa sitä kautta

takaiskun.

3) Suojuksen

toiminta

Tarkasta ennen jokaista käyttökertaa, että

suojus sulkeutuu moitteettomasti. Älä käytä

sahaa, jos suojus ei liiku vapaasti ja sulkeudu

välittömästi. Älä missään tapauksessa lukitse

suojusta mihinkään asentoon, koska tällöin

sahanterä on suojaamaton. Jos saha pääsee

vahingossa putoamaan lattialle, suojus voi

vääntyä.

Varmista, että suojus liikkuu vapaasti,

niin ettei se kosketa missään sahauskulmassa

ja -syvyydessä sahanterään eikä muihin osiin.

Tarkasta suojuksen jousen tila ja toiminta.

Anna laitteen odottaa ennen käyttöä, jos alin

suojus ja jousi eivät toimi virheettömästi.

Vialliset osat, tarttuvat kertymät tai lastujen

keräytymät aiheuttavat sen, että suojus toimii

hidastetusti.

Varmista ei-suorakulmaisesti tehtävän ”uppo-

sahauksen” yhteydessä, ettei sahan pohjalevy

pääse siirtymään sivusuunnassa.

Sivuttainen

siirtyminen voi johtaa sahanterän jumiutumi-

seen ja siten takaiskuun.

Älä laita sahaa työpenkille tai lattialle ilman

että alin suojus peittää sahanterän.

Suojama-

ton, jälkikäyvä sahanterä liikkuu sahaussuuntaa

vastaan ja sahaa, mitä sen tielle tulee. Huomioi

sahan jälkikäyntiaika.

4) Halkaisukiilan

toiminta

Käytä halkaisukiilalle sopivaa sahanterää.

Jotta halkaisukiila toimisi, sahanterän rungon

täytyy olla halkaisukiilaa ohuempi ja hammas-

leveyden täytyy olla halkaisukiilavahvuutta

suurempi.

Säädä halkaisukiilaa käyttöohjeen mukaisesti.

Väärä vahvuus, asema ja kohdistus voivat olla

syynä siihen, että halkaisukiila ei ehkäise taka-

iskua tehokkaasti.

Käytä aina halkaisukiilaa myös „upotussaha-

uksessa“.

Halkaisukiilaa painetaan upotuk-

sessa ylhäältä päin ja se ponnahtaa upotuksen

jälkeen pyörösahaa siirrettäessä itsestään

sahausrakoon.

Jotta halkaisukiila voi toimia, sen täytyy olla

sahausraossa.

Lyhyissä sahauksissa halkaisu-

kiila on tehoton takaiskun estämisessä.

Älä käytä sahaa jos halkaisukiila on taipunut.

Jo pienikin häiriö voi hidastuttaa suojuksen

sulkeutumista.

2.3

Äänten ja värinöiden vaimennus

Normin EN 60745 mukaisesti määritetyt tyypilliset

arvot ovat:

Käyttöäänitaso/äänitaso max.

TS 55 EBQ/TS 55 EQ

95/106 dB(A)

TS 55 Q

96/107 dB(A)

Mittausepätarkkuuslisä

K = 3 dB

Käytä kuulosuojaimia!

Värähtelyn kokonaisarvot (kolmen suunnan vekto-

risumma) määritetty EN 60745 mukaan:

Värähtelyarvo (3-akselinen)

Puun sahaaminen

< 2,5 m/s²

Metallin sahaaminen

< 2,5 m/s²

Epävarmuus

K = 1,5 m/s²

Ilmoitetut päästöarvot (tärinä, melu) on mitattu

normin EN 60745 tarkastusedellytysten mukaises-

ti, ja nämä arvot on tarkoitettu koneiden vertailuun.

Ne soveltuvat myös tärinä- ja melukuormituksen

väliaikaiseen arviointiin työtehtävää suoritettaessa.

Ilmoitetut päästöarvot koskevat sähkötyökalun

pääasiallisia käyttötarkoituksia.

Jos sähkötyökalua käytetään muihin käyttötarkoi-

tuksiin, muiden koneeseen liitettävien työkalujen

käytön yhteydessä tai huonosti huollettuna, se

saattaa johtaa tärinä- ja melukuormituksen sel-

vään nousuun koko työskentelyajan aikana. Koko

työskentelyajan aikaista kuormitusta arvioitaessa

on otettava huomioon myös koneen joutokäyntiajat

ja pysäytettynä olon ajat. Tämä voi vähentää huo-

mattavasti työskentelyajan kokonaiskuormitusta.

Sähköliitäntä ja käyttöönotto

Verkkojänniteen täytyy olla sama kuin

tehonilmoituskilvessä.

Kytke kone aina pois päältä, ennen kuin

liität tai irrotat sähköliitäntäjohdon!

Katso kuvaa 2 verkkoliitäntäjohdon liittämistä ja

irrotusta varten. Katkaisimesta [1-8] laite käyn-

nistetään/sammutetaan (paina = PÄÄLLÄ, irrota

= PÄÄLTÄ). Katkaisimesta voidaan painaa vasta

sitten, kun kytkimenesto [1-9] on työnnetty ylös.

Kytkimenestosta painettaessa vapautuu myös upo-

tuslaite ja sahauslaitetta voidaan liikuttaa alaspäin

jousivoimaa vastaan.

Silloin sahanterä nousee esiin suojuksesta.

Konetta nostettaessa sahauslaite ponnahtaa taas

takaisin lähtöasentoon.

Ohjaa konetta työkappaletta vasten aino-

astaan sen ollessa päällä.

Tarkasta ennen jokaista käyttökertaa

asennuslaitteen toiminta ja käytä konetta

vain sen toimiessa kunnolla.

4 Säädöt

koneella

Ennen kaikkia koneella suoritettavia

toimenpiteitä verkkopistoke on irrotet-

tava pistorasiasta!

4.1 Elektroniikka

TS 55 EBQ/TS 55 EQ:ssa on säätöelekto-

nikka, jolla on seuraavat ominaisuudet:

Sujuva käynnistys

Sujuva käynnistys huolehtii koneen tasaisesta

käynnistyksestä.

Kierrosluvun säätö

Kierroslukua voidaan säätää portaattomasti säätö-

pyörästä [1-6] 2000 ja 5200 min

-1

välillä. Siten voit

sovittaa sahausnopeuden aina tytettävän kappa-

leen mukaan (katso taulukko 1).

Pysyvä kierrosluku

Esivalittu kierrosluku pysyy samana tyhjäkäynnin

aikana ja työstettäessä.

Lämpötilan varmistus

Ylikuumenemisen estämiseksi varmuuselektro-

nikka sammuttaa koneen kun moottorin lämpötila

saavuttaa kriittisen pisteen. N. 3-5 minuutin jäähty-

misajan jälkeen kone on taas käyttövalmis. Koneen

pyöriessä (tyhjäkäynti) jäähtymisaika lyhenee.

Virran rajoitus

Virran rajoitus estää äärimmäisessä ylikuormi-

tuksessa sallitun korkean virranoton. Se voi johtaa

moottorin kierrosluvun pienentymiseen. Moottori

käynnistyy uudelleen heti vapautuksen jälkeen.

Jarru (vain TS 55 EBQ)

Päältäkytkettäessä sahanterä pysähtyy 1,5 – 2

sekunnissa sähköisesti.

4.2 Sahaussyvyys

Sahaussyvyys voidaan säätää 0 – 55 mm:iin:

- paina sahaussyvyyden rajoittimesta [2-3] ja työn-

nä sitä haluttuun sahaussyvyyteen asti (astei-

kossa [2-1] mainitut arvot koskevat 0°-sahausta

ilman ohjainkiskoa),

- irrota sahaussyvyyden rajoitin (sahaussyvyyden

rajoitin lukkiutuu 1mm:n välein).

Sahauslaitetta voidaan painaa alaspäin vain sää-

dettyyn sahaussyvyyteen asti.

Sahaussyvyyden rajoittimen reikään [2-2] voidaan

kiertää kierretappi (M4x8 - M4x12). Kiertämällä

kierretapista sahaussyvyyttä voidaan säätää vielä

tarkemmin (± 0,1 mm).

4.3 Sahauskulma

Sahauslaitetta voidaan kääntää 0° ja 45° välillä:

- avaa kierrettävät nupit [2-4, 2-6],

- käännä sahauslaitetta haluttuun sahauskulmaan

[2-5] asti,

- kiristä kierrettävät nupit uudelleen.

Huomautus:

molemmat loppuasennot (0° ja 45°)

on säädetty tehtaalla ja huoltopalvelu voi jälkisää-

tää niitä.

4.4 Sahanterän

vaihto

- Ennen sahanterän vaihtoa käännä kone 0°-asen-

toon.

- Käännä vipua [3-2] ohjaimeen asti,

- työnnä kytkimenesto [3-1] ylöspäin ja paina sa-

hauslaitetta alaspäin kunnes se lukkiutuu,

- avaa ruuvi [3-4] kuusiokoloavaimella [3-3],

- ota sahanterä pois,

- puhdista laippa [3-8, 3-10],

- laita uusi sahanterä paikalleen.

Sahanterän [3-9] ja koneen [3-7] pyörimis-

suunnan täytyy olla sama!

- laita ulommainen laippa [3-10] siten paikalleen,

että vääntiötapit tarttuvat sisimmän laipan [3-8]

syvennyksiin.

- kiristä ruuvi [3-4],

- laita vipu [3-2] paikalleen.

4.5 Halkaisupuukon

säätö

- käännä vipua [3-2] ohjaimeen asti,

- työnnä kytkimenesto [3-1] ylöspäin ja paina sa-

hauslaitetta alaspäin kunnes se lukkiutuu,

- avaa ruuvi [3-6] kuusiokoloavaimella [3-3],

- säädä halkaisupuukko kuvan 3 mukaan,

- kiristä ruuvi [3-6],

- laita vipu [3-2] paikalleen.

4.6 Pölynpoisto

Liitä koneeseen aina pölynpoisto.

Käännettävään poistoimuliitäntään [4-1] voidaan

liittää Festool-imuri, jonka poistoimuletkun hal-

kaisija on 36 mm tai 27 mm (36 mm:ä suositellaan

pienemmän tukkeutumisvaaran johdosta)

4.7 Murtosuojan

asennus

Murtosuoja (tarvike) parantaa huomattavasti

0°-sahauksessa sahatun työstettavän kappaleen

sahausreunan laatua yläpuolelta.

- pistä murtosuoja [5-1] suojukseen,

- laita kone työkappaleelle tai ohjainkiskolle,

- paina murtosuojaa alaspäin kunnes se on työ-

kappaleen päällä ja ruuvaa se kiinni kierrettävällä

nupilla [5-2].

- sahaa murtosuoja (kone maksimi sahaussyvyy-

dellä ja kierroslukualue 6).

5 Työskentely

koneella

Kiinnitä työstettävä kappale aina siten, että

se ei pääse liikkumaan työstön aikana.

Koneesta täytyy pitää tukevasti kiinni mo-

lemmilla käsillä siihen tarkoitetuista kah-

voista [1-1, 1-7].

Konetta täytyy aina työntää eteenpäin [1-2],

älä koskaan vedä konetta takaisinpäin it-

seesi päin.

Sahaa sopivalla vauhdilla, niin että sahan-

teräsärmät eivät ylikuumene ja muovia

sahatessa muovi ei sula.

5.1

Sahaaminen piirron mukaan

Leikkausviivan osoitin [4-3] näyttää 0°- ja 45°-sa-

hauksessa (ilman ohjainkiskoa) sahauksen ku-

lun.

5.2 Palojen

sahaus

Laita kone sahauspöydän etummainen osa edellä

työkappaleelle, käynnistä kone, paina säädetylle

sahaussyvyydelle ja työnnä sitä sahaussuuntaan.

5.3

Lohkojen sahaus (upotussahaus)

Takaiskujen välttämiseksi upotussahauksessa on

seuraavia ohjeita ehdottomasti noudatettava:

- Kone on aina laitettava sahauspöydän takareuna

kiinteää rajoitinta vasten. Ohjainkiskolla työsken-

neltäessä kone on laitettava takaiskun pysäytti-

melle [1-4], joka kiristetään ohjainkiskoon.

- Koneesta on aina pidettävä kaksin käsin kiinni ja

upotuksen täytyy tapahtua hitaasti.

Toimintatapa:

Laita kone työkappaleelle ja laita se

rajoittimen päälle (takaiskun pysäyttimelle), kytke

kone päälle, paina hitaasti säädetylle sahaussy-

vyydelle ja työnnä sahaussuuntaan. Merkit [4-2]

näyttävät maksimi sahaussyvyydessä ohjainkiskoa

käytettäessä sahanterän (Ø 160 mm) etummaisen

ja takimmaisen sahauskohdan.

5.4 Alumiinin

sahaus

Alumiinia työstettäessä on noudatettava

seuraavia toimenpiteitä turvallisuussyis-

tä:

- Esikytke vVikavirta-(FI) suojakytkin.

- Liitä kone sopivaan imuriin.

- Puhdista kone säännöllisesti moottorin runkoon

ja suojukseen kerääntyneestä pölystä.

Käytä suojalaseja.

- Alumiinia saa sahata vain Festoolin siihen tar-

koitukseen tarkoittamilla erikoissahanterillä.

Levyjä sahattaessa ne on voideltava petroolilla,

ohutseinäisiä proﬁ ileja (3 mm:n asti) voidaan työs-

tää ilman voitelua.

5.5

Kipsi- ja sementtisdonnaiset kuitulevyt

Runsaan pölynmuodostumisen takia suositellaan

suojuksen sivuun kiinnitettävän kannen (tarvike)

käyttämistä.

6 Lisätarvikkeet

Seuraavassa kuvattujen lisätarvikkeiden tilaus-

numerot löydät Festool-luettelosta tai internetistä

osoitteesta „www.festool.com“.

6.1

Suuntausohjain, pöydän levennysosa

Alle 180 mm:n sahausleveyksissä voidaan käyttää

suuntausohjainta.

Suuntausohjainta voidaan käyttää myös pöydän

levennysosana.

6.2 Sivusuoja,

varjosaumat

Suojukseen kiinnitettävä sivukansi parantaa 0°-sa-

hauksessa pölynpoiston tehoa. Samalla kantta

voidaan käyttää varjosaumaohjaimena yli 18 :n

varjosaumojen leveyksille.

6.3 Ohjausjärjestelmä

Eri pituisina saatavat ohjainkiskot tekevät tarkat,

puhtaat leikkaukset mahdollisiksi ja suojaavat

samalla työkappaleen pintaa vauriolta. Yhdessä

laajan tarvikevalikoiman kanssa ohjausjärjestel-

mällä voidaan suorittaa tarkkoja kulmasahauksia,

viistosahauksia ja sovitustöitä. Kiinnitysmahdolli-

suus ruuvipuristimilla huolehtii tukevasta pidosta

ja turvallisesta työskentelystä [4-4]. Sahauspöydän

ohjaimen välystä ohjainkiskoilla voidaan säätää

molemmilla asetusleuoilla [1-3].

Ohjainkiskoissa on murtosuoja [1-5], joka täytyy

ennen ensimmäistä käyttöä sahata kokoonsa:

- aseta koneen kierrosluku teholle 6,

- laita kone ohjainkiskon takapäähän,

- kytke kone päälle, paina säädettyyn sahaussy-

vyyteen asti alaspäin ja sahaa murtosuoja ilman

siirtämistä koko pituudelta. Murtosuojan reuna

vastaa nyt täsmälleen sahausreunaa.

6.4 Monitoimipöytä

Monitoimipöytä MFT/3 mahdollistaa työkappalei-

den helpon kiinnittämisen, ja yhdessä ohjainjärjes-

telmän kanssa suurien ja pienien työkappaleiden

turvallisen ja tarkan työstön. Monien käyttömah-

dollisuuksiensa ansiosta taloudellinen ja ergono-

minen työskentely on mahdollista.

6.5

Sahanterät, muut tarvikkeet

Eri materiaalien nopeaan ja puhtaaseen työstämi-

seen Festool tarjoaa juuri sinun koneeseesi sopivia

sahanteriä.

Niiden tilausnumerot, kuten myös muidenkin tar-

vikkeiden, jotka mahdollistavat Festool-käsipyörö-

sahasi monipuolisen ja tehokkaan käytön, löydät

Festool-luettelosta tai internetistä osoitteesta

„www.festool.com“.

Huolto ja ylläpito

Irrota aina pistoke pistorasiasta, ennen

kuin aloitat huoltotöiden suorittamisen

koneessa!

Pidä aina laite ja tuuletusaukot puhtaana.

Kaikki huolto- tai korjaustyöt, jotka vaativat moot-

torikotelon avaamista, on teetettävä valtuutetussa

huoltopisteessä. Laitteessa on itsekatkaisevat

erikoishiilet.

Kun nämä ovat kuluneet, virransyöttö keskeytyy

automaattisesti ja laite pysähtyy.

8 Hävittäminen

Sähkötyökaluja ei saa hävittää talousjätteen muka-

na! Toimita käytöstä poistetut koneet, lisätarvikkeet

ja pakkaukset ympäristöä säästävään kierrätyk-

seen. Noudata maakohtaisia määräyksiä.

Koskee vain EU-maita

: EU-direktiivin 2002/96/EY

mukaan käytöstä poistetut sähkötyökalut ovat laji-

teltavaa jätettä, joka on asianmukaisesti ohjattava

ympäristöä säästävään kierrätykseen.

9 Takuu

Annamme takuun laitteillemme materiaali- ja

valmistusvirheiden osalta maakohtaisten lakimää-

räysten mukaan, kuitenkin vähintään 12 kuukau-

deksi. EU-maissa takuuaika on 24 kuukautta (lasku

tai vastaanottotodistus toimii tositteena). Takuu ei

koske vaurioita, jotka johtuvat luonnollisesta kulu-

misesta, ylikuormituksesta, epäasianmukaisesta

käsittelystä, käyttäjän itse aiheuttamista vahin-

goista tai käyttöoppaan ohjeiden vastaisesta käy-

töstä, tai jotka olivat tiedossa ostohetkellä. Takuu

ei myöskään kata vaurioita, jotka johtuvat muiden

kuin Festoolin valmistamien tarvikkeiden ja kulu-

tusmateriaalien (esim. hiomalautanen) käytöstä.

Voimme hyväksyä takuuvaateet ainoastaan silloin,

kun laite lähetetään purkamattomana laitteen

toimittajalle tai valtuutetulle Festool-huoltokor-

jaamolle. Säilytä käyttöohjeet, turvaohjeet, vara-

osalista ja ostotosite hyvässä tallessa. Muilta osin

pätevät aina viimeisimmät valmistajan takuuehdot.

Huomautus:

Jatkuvan tutkimus- ja tuotekehitystyön myötä

pidätämme oikeudet muutoksiin näihin teknisiin

tietoihin nähden.

REACh Festool-tuotteille, niiden tarvikkeille ja

kulutusmateriaaleille:

REACh on vuodesta 2007 lähtien koko Euroopassa

voimassaoleva kemikaaleja koskeva asetus. Käy-

tämme kemikaaleja tuotteidemme valmistuksessa

ja olemme tietoisia tiedotusvelvollisuudestamme

asiakkaillemme. Olemme avanneet asiakkaitam-

me varten seuraavan Web-sivuston, josta voit

aina katsoa viimeisimmät tiedot tuotteissamme

mahdollisesti käytettävistä aineista:

www.festool.

com/reach

Symboler

Advarsel om generel fare

Læs vejledning, henvisninger!

Brug

høreværn.

Brug beskyttelsesbriller.

1 Formålsbestemt

anvendelse

I henhold til sit formål ar maskinen beregnet til

savning af træ, trælignende materialer, gips- og

cementbundne ﬁ bermaterialer samt kunststof.

Med den specialsavklinge til aluminium, der til-

bydes af Festool, kan maskinen også anvendes til

savning i aluminium.

Kun savklinger med følgende data må anvendes:

Savklingediameter 160 mm; snitbredde 2,2 mm til

2,6 mm; centerhul 20 mm; hovedklingetykkelse

maks. 1,8 mm; egnet til omdrejningstal indtil 9500

min

-1

Brug ikke bagskiver.

Festool Elektroværktøj må kun indbygges i et

arbejdsbord, som Festool har godkendt til dette

formål. Indbygning i andre arbejdsborde inklusive

hjemmelavede borde, kan føre til, at elektroværk-

tøjet bliver ustabilt og derved forårsage alvorlige

uheld.

For skader og ulykker, som måtte opstå

ved ikke formålsbestemt brug, er bruge-

ren ansvarlig!

2 Sikkerhedshenvisninger

2.1 Generelle

sikkerhedsinstrukser

OBS! Læs alle sikkerhedsanvisninger og

instrukser.

I tilfælde af manglende overhol-

delse af advarslerne og instrukserne er der risiko

for elektrisk stød, brand og/eller alvorlige person-

skader.

Opbevar alle sikkerhedsanvisninger og vejled-

ninger til senere brug.

Det i advarselshenvisningerne benyttede begreb

„el-værktøj“ refererer til netdrevet el-værktøj

(med netkabel) og akkudrevet el-værktøj (uden

netkabel).

2.2 Maskinspeciﬁ kke sikkerhedshenvisnin-

ger

1) Savning

FARE: Hold hænderne væk fra savom-

rådet og savklingen. Hold det ekstra

greb eller motorhuset med den anden hånd.

Når begge hænder holder rundsaven, kan de

ikke komme til skade på savklingen.

Ræk ikke ind under arbejdsemnet.

Beskyt-

telseskappen giver ingen beskyttelse mod

savklingen under arbejdsemnet.

Tilpas snitdybden til arbejdsemnets tykkelse.

Den bør kunne ses mindre end en hel tandhøjde

under arbejdsemnet.

Hold aldrig arbejdsemnet, der skal saves, fast

med hånden eller over benet. Sørg for at sikre

arbejdsemnet på et stabilt underlag.

Det er vig-

tigt at gøre arbejdsemnet godt fast, så risikoen

for kropskontakt, fastkøring af savklingen eller

tab af kontrol minimeres.

Hold kun i maskinen ved de isolerede grebs-

ﬂ ader under udførelse af arbejde, hvor der er

risiko for, at skæreværktøjet rammer skjulte

strømledninger eller sit eget maskinkabel.

Kontakt med en spændingsførende ledning sæt-

ter også strøm til de metalliske maskindele og

medfører elektrisk stød.

Brug altid et anslag eller en lige føringskant

ved længdesnit.

Dette forbedrer snitnøjagtighe-

den og mindsker muligheden for, at savklingen

sætter sig fast.

Brug altid savklinger i den rigtige størrelse,

som passer til holdeﬂ angens form (rombisk el-

ler rund).

Savklinger, der ikke passer til savens

monteringsdele, løber skævt og medfører tab af

Dyksav

Tekniske data

TS 55 EBQ/TS 55 EQ

TS 55 Q

Effekt

1200 W

1050 W

Omdrejningstal (tomgang)

2000 - 5200 min

-1

6500

min

-1

Skråstilling

0° - 45°

Skæredybde ved 0°

0 – 55 mm

Skæredybde ved 45°

0 – 43 mm

Savklingemål

160x2,2x20 mm

Maskinvægt

4,5 kg

4,4 kg

Beskyttelsesklasse

/II

De angivne illustrationer beﬁ nder foran i driftsvejledningen.

kontrol.

Brug aldrig beskadigede eller forkerte sav-

klingespændeﬂ anger eller -skruer.

Savklinge-

spændeﬂ angerne og -skruerne er konstrueret

specielt til Deres sav, med henblik på optimal

ydelse og driftssikkerhed.

Brug egnede personlige værne-

midler:

Høreværn, beskyttelses-

briller, støvmaske ved støvende

arbejde, beskyttelseshandsker

ved ru materialer og ved skift af

værktøj.

Årsagerne til tilbageslag og tilsvarende

sikkerhedsanvisninger

- Et tilbageslag er den uventede reaktion fra en

fasthængende eller fejljusteret savklinge, som

medfører, at saven ukontrolleret kan bevæge sig

ud af arbejdsemnet og hen i retning af betjenings-

personen;

- Hvis savklingen sætter sig fast i savspalten, der

er ved at lukke sig, blokerer den, og motorkraften

slår tilbage i retning af betjeningspersonen;

- Hvis savklingen drejes eller justeres forkert i sav-

snittet, kan tænderne i det bageste savklingeom-

råde hægte sig fast i overﬂ aden af arbejdsemnet,

hvorved savklingen springer ud af savspalten og

bagud i retning af betjeningspersonen.

Et tilbageslag er følge af en forkert brug af sa-

ven. Det kan forhindres ved hjælp af passende

forsigtighedsforanstaltninger som beskrevet i det

følgende.

Hold saven fast med begge hænder og bring

Deres arme i en stilling, hvor De kan stå imod

tilbageslagskraften. Hold Dem altid på siden af

savklingen, placér aldrig savklingen i én linje

med Deres krop.

Ved et tilbageslag kan rundsa-

ven springe tilbage, dog kan betjeningspersonen

beherske tilbageslagskraften, hvis der er truffet

passende foranstaltninger.

Hvis savklingen sidder fast, eller savningen

af en anden grund afbrydes, skal De slippe

start-stop-kontakten og holde saven roligt i

materialet, indtil savklingen står helt stille.

Forsøg aldrig at tage saven ud af arbejdsemnet

eller at trække den tilbage, så længe savklin-

gen bevæger sig, eller så længe der kan ske

et tilbageslag.

Find årsagen til, at savklingen

sidder fast, og eliminér årsagen ved hjælp af

passende foranstaltninger.

Hvis De vil starte en sav igen, som sidder fast

i arbejdsemnet, skal De centrere savklingen i

savspalten og kontrollere, at savtænderne ikke

er hægtet fast i arbejdsemnet.

Sidder savklingen

fast, kan den bevæge sig ud af arbejdsemnet eller

forårsage et tilbageslag, når saven startes igen.

Afstiv store plader for at mindske risikoen for

et tilbageslag på grund af en savklinge, der

sidder fast.

Store plader kan bøjes over af deres

egenvægt. Plader skal afstives på begge sider,

både i nærheden af savspalten og ved kanten.

Brug ikke stumpe eller beskadigede savklin-

ger.

Savklinger med stumpe eller fejljusterede

tænder forårsager på grund af en for snæver

savspalte en øget friktion, fastsættelse af sav-

klingen og tilbageslag.

Skru snitdybde- og snitvinkelindstillingerne

fast før savningen.

Hvis indstillingerne æn-

drer sig under savningen, kan savklingen gå i

klemme, og der kan ske et tilbageslag.

Vær særlig forsigtig, når De udfører et „dybde-

snit“ i et skjult område, f.eks. en eksisterende

væg.

Den neddykkende savklinge kan blokere

ved savning i skjulte objekter og forårsage et

tilbageslag.

Beskyttelseskappens funktion

Kontroller altid før brug, om beskyttelses-

kappen lukker korrekt. Brug ikke saven, hvis

beskyttelseskappen ikke kan bevæges frit og

ikke lukkes straks. Spænd eller bind aldrig

beskyttelseskappen fast. Savklingen ville så

være ubeskyttet. Hvis saven utilsigtet falder

ned på gulvet, kan beskyttelseskappen blive

bøjet.

Kontroller, at beskyttelseskappen kan

bevæge sig frit og hverken rører ved savklingen

eller andre dele i nogen snitvinkel eller skære-

dybde.

Kontrollér tilstand og funktion af fjederen til

beskyttelseskappen. Få foretaget vedligehol-

delse af maskinen før brug, hvis beskyttelses-

kappen og fjederen ikke arbejder korrekt.

Be-

skadigede dele, klæbrige rester og ophobninger

af spåner får beskyttelseskappen til at arbejde

med forsinkelse.

Sørg for, at savens grundplade ikke kan forsky-

de sig til siden ved ”neddykning”, hvor saven

føres skråt ned i arbejdsemnet.

En forskydning

til siden kan medføre, at savklingen sætter sig

fast, og at der dermed sker et tilbageslag.

Læg ikke saven fra Dem på arbejdsbænken el-

ler gulvet, uden at beskyttelseskappen skær-

mer savklingen af.

En ubeskyttet, efterløbende

savklinge bevæger saven mod snitretningen og

saver i det, den støder på. Vær opmærksom på

savens efterløbstid.

Spalteknivens funktion

Brug den passende savklinge til spaltekniven.

Spaltekniven fungerer kun, hvis stamklingen er

tyndere end spaltekniven, og hvis tandbredden

er større end spalteknivens tykkelse.

Justér spaltekniven som beskrevet i betje-

ningsvejledningen.

Forkert tykkelse, position og

justering kan være grunden til, at spaltekniven

ikke effektivt forhindrer et tilbageslag.

Brug altid spaltekniven, også ved „dybdesnit“.

Spaltekniven trykkes opad ved neddykningen

og fjedrer efter neddykningen automatisk ind i

savspalten, når rundsaven skubbes frem.

For at spaltekniven skal kunne virke, skal den

beﬁ nde sig i savspalten.

For at forhindre et tilba-

geslag er spaltekniven ikke aktiv ved korte snit.

Brug ikke saven, hvis spaltekniven er bøjet.

Blot en ringe fejl kan forsinke lukningen af be-

skyttelseskappen.

2.3

Larm- og vibrationsoplysninger

Værdierne, der er registreret i henhold til EN 60745

udgør typisk:

Lydniveau/lydeffekt

TS 55 EBQ/TS 55 EQ

95/106 dB(A)

TS 55 Q

96/107 dB(A)

Måleusikkerhedstillæg

K = 3 dB

Bær høreværn!

Samlet vibration (vektorsum af tre retninger) målt

iht. EN 60745:

Vibrationsemission (3-akset)

Savning af træ

< 2,5 m/s²

Savning af metal

< 2,5 m/s²

Usikkerhed

K = 1,5 m/s²

De angivne emissionsværdier (vibration, støj) blev

målt i henhold til prøvebetingelserne i EN 60745 og

tjener til sammenligning af maskiner. De kan også

bruges til foreløbig bedømmelse af vibrations- og

støjbelastningen ved brug.

De angivne emissionsværdier gælder ved almin-

delig brug af elværktøjet. Hvis elværktøjet bruges

til andre opgaver eller med andre værktøjer, eller

hvis det vedligeholdes utilstrækkeligt, kan vibra-

tions- og støjbelastningen stige betragteligt over

tid. For at opnå en præcis vurdering inden for et

angivet tidsrum skal maskinens anførte tomgangs-

og stilstandstider også tages med i betragtning.

Det kan nedsætte belastningen over det samlede

arbejdstidsrum betydeligt.

Elektrisk tilslutning og idrifttagning

Netspændingen skal svare til angivelsen

på typeskiltet.

Maskinen skal altid være slukket, før

nettilslutningsledningen tilsluttes eller

løsnes!

For tilslutning og frakobling af netkablet se ﬁ g.2.

Kontakten [1-8] er beregnet til tænd/sluk (tryk =

tændt, slip = slukket). Kontakten kan først betjenes,

når kontaktspærren [1-9] er skubbet opad. Når

der trykkes på kontaktspærren låses der samtidig

op for indstiksskæringsanordningen og saveag-

gregatet kan bevæges nedad imod fjedertrykket.

Derved kommer savklingen frem fra beskyttel-

seskappen.

Når maskinen løftes, fjedrer saveaggregatet atter

tilbage til udgangspositionen.

Før kun maskinen mod arbejdsemnet, når

der er tændt for maskinen.

Kontroller altid monteringsanordningens

funktion før brug, og brug kun maskinen,

når monteringsanordningen fungerer, som

den skal.

Indstillinger på maskinen

Træk altid netstikket ud af stikkontakten

før arbejde på maskinen!

4.1 Elektronik

TS 55 EBQ/TS 55 EQ er forsynet med en

helperiodeelektronik med følgende egen-

skaber:

Softstart

Softstarten sørger for at maskinen sætter i gang

uden ryk.

Hastighedsregulering

Med stillehjulet [1-6] kan hastigheden indstilles

trinløst mellem 2000 og 5200 min

-1

Derved kan De foretage en optimal tilpasning af

skærehastigheden til det givne arbejdsemne (se

tabel 1).

Konstant omdrejningstal

Det forudvalgte omdrejningstal holdes konstant

både i tomgang og under bearbejdningen.

Temperatursikring

For at beskytte mod overophedning kobler sikker-

hedselektronikken maskinen fra, hvis motoren når

op på en kritisk temperatur.

Efter en afkølingstid på ca. 3-5 minutter er maski-

nen atter driftsklar. Afkølingstiden bliver kortere,

hvis motoren er i gang (tomgang).

Strømbegrænsning

Ved ekstrem overbelastning forhindrer strømbe-

grænsningen et utilladeligt stort strømforbrug. Det

kan medføre en reduktion af motoromdrejningstal-

let. Efter aﬂ astning kører motoren straks igen med

fulde omdrejninger.

Bremse (kun TS 55 EBQ)

Når der slukkes, standses savklingen elektronisk

i løbet af 1,5 – 2 sekunder.

4.2 Skæredybde

Skæredybden kan indstilles mellem 0 – 55 mm:

- Pres skæredybdeanslaget [2-3] ned og ﬂ yt det

til den ønskede skæredybde (tallene på skalaen

[2-1] gælder for 0°-snit uden føringsskinne),

- Slip skæredybdeanslaget (skæredybdeans-laget

låser i 1mm-intervaller).

Saveaggregatet kan derefter presses nedad til

den indstillede skæredybde. I hullet [2-2] i skæ-

redybdeanslaget kan der skrues et gevindstykke

(M4x8 til M4x12). Ved at skrue på gevindstykket

kan skæredybden indstilles endnu mere nøjagtigt

(± 0,1 mm).

4.3 Skærevinkel

Saveaggregatet kan drejes mellem 0° og 45°:

- Åbn drejeknapperne [2-4, 2-6]

- Drej saveaggregatet til den ønskede skærevinkel

[2-5]

- Spænd drejeknapperne igen

Bemærk:

De to slutpositioner (0° og 45°) er ind-

stillet fra fabrikken og kan efterjusteres af vores

kundeservice.

4.4

Udskiftning af savklinge

- Før skift af savklinge skal maskinen drejes hen

på 0°.

- Vip håndtaget [3-2] over, indtil anslag

- Skub kontaktspærren [3-1] opad og pres saveag-

gregatet ned, til det låser

- Åbn skruen [3-4] med unbrakonøglen [3-3]

- Tag savklingen ud

- Rengør ﬂ angen [3-8, 3-10]

- Og sæt en ny savklinge i.

Savklingens [3-9] og maskinens [3-7] om-

drejningsretning skal stemme overens!

- Sæt den yderste ﬂ ange [3-10] på, så medbringer-

tappene griber ind i udskæringerne i den inderste

ﬂ ange [3-8].

- Spænd skruen [3-4]

- Vip håndtaget [3-2] tilbage.

4.5

Indstilling af spaltekniven

- Vip håndtaget [3-2] over, indtil anslag

- Skub kontaktspærren [3-1] opad og pres saveag-

gregatet ned, til det låser

- Åbn skruen [3-6] med unbrakonøglen [3-3]

- Indstil spaltekniven i henhold til ﬁ g. 3

- Spænd skruen [3-6]

- Vip håndtaget [3-2] tilbage.

4.6 Udsugning

Slut altid maskinen til en udsugning.

På den drejelige udsugningsstuds [4-1] kan der

monteres et Festool-udsugningsaggregat med en

udsugningsslange-diameter på 36 mm eller 27 mm

(36 mm pga. den mindre rilstopningsrisiko).

4.7

Montering af overﬂ adebeskytter

Ved 0°-snit forbedrer overﬂ adebeskytteren (til-

behør) kvaliteten væsentligt på snitkanten på den

afsavede emnedels opadvendte side.

- Sæt overﬂ adebeskytteren [5-1] på beskyttelses-

kappen

- Sæt maskinen mod arbejdsemnet resp. førings-

skinnen

- Pres overfladebeskytteren nedad, indtil den

hviler mod arbejdsemnet, og skru den fast med

drejeknappen [5-2].

- Justér overﬂ adebeskytteren gennem prøvesav-

ning (maskinen på maksimum skæredybde og

omdrejningstrin 6).

Arbejde med maskinen

Fastgør altid arbejdsemnet på en sådan

måde, at det ikke kan bevæge sig under

bearbejdningen.

Maskinen skal altid holdes med begge

hænder i de dertil beregnede greb [1-1,

1-7].

Skub altid maskinen fremad [1-2], træk

aldrig maskinen bagud ind mod Dem

selv.

Tilpas fremføringshastigheden sådan, at

savklingernes skær ikke overophedes, og

kunststoffet ikke smelter, når der saves i

kunststof.

5.1

Savning efter opmærkning

Snitviseren [4-3] viser snitforløbet ved 0°- og 45°-

snit (uden føringsskinne).

5.2

Savning af afskæringer

Sæt maskinen med den forreste del af savplanet

på arbejdsemnet, tænd for maskinen, pres nedad

til den indstillede skæredybde og skub maskinen

fremad i skæreretningen.

5.3

Savning af udskæringer (dyksnit)

For at forhindre at maskinen slår tilbage skal

følgende henvisninger ubetinget overholdes ved

dyksnit:

- Maskinen skal altid holdes med den bageste kant

af savplanet ind mod et fast anlæg. Ved arbejde

med føringsskinne skal maskinen holdes mod

tilbageslagsstoppet [1-4], der klemmes fast på

føringsskinnen.

- Maskinen skal altid holdes sikkert med begge

hænder og kun bevæges nedad meget lang-

somt.

Fremgangsmåde:

Sæt maskinen på arbejdsemnet

og hold den ind mod et anlæg (tilbageslagsstop),

tænd for maskinen, pres langsomt nedad til den

indstillede skæredybde og skub maskinen fremad

i skæreretningen.

Markeringerne [4-2] viser det forreste og det bage-

ste snitpunkt for savklingen (Ø 160 mm) ved mak-

simum skæredybde og brug af føringsskinnen.

5.4

Savning af aluminium

Af hensyn til sikkerheden skal følgende

sikkerhedsforanstaltninger overholdes

ved bearbejdning af aluminium:

- Tilslut maskinen via et fejlstrømsrelæ (HFI-

relæ).

- Slut maskinen til et egnet udsugningsaggregat.

- Rengør regelmæssigt maskinen for støvaﬂ ejrin-

ger i motorhuset og i beskyttelseskappen.

Brug beskyttelsesbriller.

- Aluminium må kun saves med de af Festool dertil

beregnede specialsavklinger.

Ved savning af plader skal der smøres med petro-

leum, tynde proﬁ ler (indtil 3 mm) kan saves uden

smøring.

5.5

Gips- og cementbundne ﬁ berplader

På grund af den kraftige støvudviklng anbefales

det at benytte den afdækning (tilbehør), der kan

monteres på siden af beskyttelseskappen.

6 Tilbehør

Bestillingsnumrene for det nedenfor beskrevne

tilbehør kan De ﬁ nde i Deres Festool-katalog eller

på internettet under „www.festool.com“.

6.1 Parallelanslag,

sidebord

Ved brede afskæringer kan der benyttes et paral-

lelanslag. Parallelanslaget kan også anvendes

som sidebord.

6.2 Sideafdækning,

skyggefuger

Afdækningen, der kan monteres på siden af be-

skyttelseskappen, forbedrer udsugningseffekten

ved 0°-snit. Samtidig kan afdækningen benyttes

som skyggefugeanslag til skyggefugebredder fra

18 mm.

6.3 Føringssystem

Føringsskinnerne, der kan fås i mange forskellige

længder, muliggør præcise, rene snit og beskytter

samtidig arbejdsemnets overﬂ ade mod skader. I

forbindelse med det omfattende tilbehør kan der

ved hjælp af føringssystemet udføres nøjagtige

vinkelsnit, geringssnit og indføjningsarbejder. Mu-

ligheden for fastgørelse ved hjælp af skruetvinger

[4-4] sørger for stabilt hold og sikkert arbejde.

Savplanets føringsspillerum i forhold til førings-

skinnen kan indstilles med de to justeringsbakker

[1-3].

Føringsskinnerne er forsynet med en overﬂ ade-

beskytter [1-5], der skal skæres til det korrekte

mål før det bruges første gang:

- Indstil maskinens omdrejningstal til trin 6

- Sæt maskinen mod den bageste ende af førings-

skinnen

- Tænd for maskinen, pres den nedad til den ind-

stillede skæredybde og sav overﬂ adebeskytteren

til i hele længden uden pauser.

Overﬂ adebeskytterens kant svarer nu nøjagtigt

til snitkanten.

6.4 Arbejdsbord

Arbejdsbordet MFT/3 gør det nemt at opspænde

arbejdsemner, og store og små arbejdsemner kan

bearbejdes sikkert og præcist ved hjælp af førings-

systemet. Med dets alsidige anvendelsesmulighe-

der kan der arbejdes både økonomiskfordelagtigt

og ergonomisk korrekt.

6.5

Savklinger, andet tilbehør

For at kunne bearbejde forskellige materialer

hurtigt og pænt tilbyder Festool savklinger specielt

afstemt efter Deres maskine.

Bestillingsnumrene for disse samt for andet tilbe-

hør, som gør det muligt at anvende Deres Festool-

rund- og dyksav alsidigt og effektivt, kan De ﬁ nde i

Festool-kataloget eller på internettet under „www.

festool.com“.

Service og vedligeholdelse

Før man begynder at foretage arbejder

på maskinen skal strømforsyningen kob-

les fra!

Maskine og udluftningsslidser skal altid være rene.

Alle vedligeholdelses- og reparationsarbejder som

nødvendiggør en åbning af motor-kabinettet må

kun foretages af et autoriseret serviceværksted.

Polereren er udstyret med selvafbrydende kul, som

afbryder for strømmen, når de skal skiftes.

8 Bortskaffelse

Elværktøj må ikke bortskaffes med almindeligt

husholdningsaffald! Maskiner, tilbehør og embal-

lage skal tilføres en miljøvenlig form for genbrug!

Overhold de gældende nationale regler.

Kun EU

: I henhold til det europæiske direktiv

2002/96/EF skal brugt el-værktøj indsamles sær-

skilt og tilføres en miljøvenlig form for genbrug.

9 Garanti

I henhold til de respektive landes lovmæssige

bestemmelser yder vi garanti for materiale- eller

produktionsfejl, dog mindst på en periode af 12

måneder. I EU-medlemsstaterne udgør garanti-

perioden 24 måneder (faktura eller følgeseddel

gælder som dokumentation). Garantien dækker

ikke fejl, der måtte opstå som følge af naturligt slid,

overbelastning, ukorrekt håndtering eller fejl, der

forårsages af brugeren eller anden anvendelse,

der er i modstrid med brugsanvisningen eller fejl,

der var kendt ved købet. Garantien dækker heller

ikke fejl, der skyldes anvendelse af ikke-originalt

tilbehør og forbrugsmateriale (fx slibetallerke-

ner). Reklamationer kan kun anerkendes, hvis

maskinen sendes uadskilt til leverandøren eller

til et autoriseret Festool-serviceværksted. Op-

bevar brugsanvisningen, sikkerhedsanvisninger,

reservedelslisten og kvitteringen på et sikkert

sted. Desuden gælder de til enhver tid gældende

garantibetingelser fra producenten.

Bemærk

På grund af kontinuerligt forsknings- og udvik-

lingsarbejde forbeholder vi os ret til ændringer af

de heri anførte tekniske speciﬁ kationer.

REACh til Festool produkter, tilbehør og forbrugs-

materiale

Kemikalieloven REACH trådte i kraft i 2007 og

er gældende i hele Europa. Som ”downstream-

bruger” af kemikalier, dvs. producent af produkter,

tager vi vores informationspligt over for kunderne

alvorligt. På følgende hjemmeside ﬁ nder du altid

aktuelle informationer om de stoffer fra kandidat-

listen, som vores produkter kan indeholde:

www.festool.com/reach

Dykksag

Tekniske data

TS 55 EBQ/TS 55 EQ

TS 55 Q

Effekt

1200 W

1050 W

Turtall (tomgang)

2000 - 5200 min

-1

6500

min

-1

Skråstilling

0° - 45°

Kuttedybde ved 0°

0 – 55 mm

Kuttedybde ved 45°

0 – 43 mm

Sagbladdimensjoner

160x2,2x20 mm

Maskinvekt

4,5 kg

4,4 kg

Verneklasse

/II

De bildene det vises til ﬁ nner du foran i brukerveiledningen.

Symboler

Advarsel mot generell fare

Anvisning, Les merknaden!

Bruk

øreklokker!

Bruk

vernebriller.

1 Forskriftsmessig

bruk

Maskinene er konstruert for saging av treverk,

treliknende materialer, gips- og sementbundet

ﬁ berstoff samt kunststoff.

Med Festools spesialsagblad for aluminium kan

maskinene også brukes til å sage aluminium.

Det må kun brukes sagblad med følgende data:

sagbladdiameter 160 mm, skjærebredde 2,2 mm

til 2,6 mm, holderboring 20 mm, stambladets

tykkelse må være maks. 1,8 mm og sagbladet må

være egnet for turtall inntil 9500 min

-1

Ikke monter slipeskiver.

Elektroverktøy fra Festool skal bare bygges inn i ar-

beidsbord som er godkjent til slik bruk av Festool.

Montering i andre eller hjemmelagde arbeidsbord

kan føre til at elektroverktøyet blir mindre sikkert

å bruke. Det kan føre til alvorlige ulykker.

Brukeren er ansvarlig for skader og ulyk-

ker ved ikke forskriftsmessig bruk!

2 Sikkerhetshenvisninger

2.1 Generelle

sikkerhetsinformasjoner

OBS! Les gjennom alle anvisningene.

Feil ved overholdelsen av nedenstående

anvisninger kan medføre elektriske støt,

brann og/eller alvorlige skader.

Oppbevar alle sikkerhetsmerknader og anvisnin-

ger for fremtidig bruk.

Det nedenstående anvendte uttrykket «elektro-

verktøy» gjelder for strømdrevne elektroverktøy

(med ledning) og batteridrevne elektroverktøy

(uten ledning).

2.2 Maskinspesiﬁ kke sikkerhetsanvisninger

1) Saging

FARE: Ikke før hendene i sageområdet

eller mot sagbladet. Hold i ekstrahånd-

taket eller motorhuset med den andre hånden.

Hvis du holder begge hendene på sirkelsagen,

kan ikke sagbladet skade dem.

Ikke grip under emnet.

Verneskjermen kan ikke

beskytte deg mot sagbladet under emnet.

Tilpass kuttedybden til tykkelsen på emnet.

Det skal være synlig mindre enn en hel tann-

høyde under emnet.

Ikke hold fast emnet som skal sages med

hånden eller med bena. Emnet må sikres på et

stabilt underlag.

Det er viktig at emnet er godt

festet for å redusere risikoen for kroppskontakt,

fastklemming av sagbladet eller tap av kontroll

over sagbladet til et minimum.

Maskinen må bare holdes i de isolerte gripeﬂ a-

tene når du utfører arbeid der skjæreverktøyet

kan komme til å treffe skjulte strømledninger

eller maskinens egen strømkabel.

Kontakt

med en spenningsførende ledning setter også

metalliske maskindeler under spenning og gir

elektrisk støt.

Ved saging i langsgående retning må det alltid

brukes anlegg eller en rett føringskant.

Dette

forbedrer kuttenøyaktigheten og reduserer ri-

sikoen for at sagbladet klemmes fast.

Bruk alltid sagblad som er i riktig størrelse

og som passer til formen på verktøyholderen

(ﬁ rkantet eller rund).

Sagblad som ikke passer

til monteringsdelene på sagen, får slag og kast

under drift og fører til tap av kontroll.

Bruk aldri skadde eller feil sagbladspennﬂ ens

eller -skruer.

Sagbladspennﬂ ens og -skruer er

konstruert spesielt for sagen, for optimal ytelse

og driftssikkerhet.

Bruk egnet personlig verneut-

styr:

hørselvern, vernebriller og

støvmaske når det oppstår støv

under arbeidet, vernehansker

ved bearbeiding av ru materialer

og når verktøy skal byttes.

Rekylårsaker og tilhørende sikkerhets-

anvisninger

- rekyl innebærer en uventet reaksjon fra et sag-

blad som setter seg fast, klemmes fast eller er

feil innrettet, og som fører til at sagen kan komme

til å bevege seg ukontrollert ut av emnet og i ret-

ning av operatøren;

- hvis sagbladet setter seg fast eller klemmes fast,

blir det blokkert, og motorkraften slår maskinen

i retning mot operatøren;

- dersom sagbladet får en feil vridning eller innret-

ting, kan tennene i den bakre delen av sagbladet

sette seg fast i overﬂ aten på emnet, slik at sag-

bladet hopper ut av sagsporet og bakover i retning

av operatøren.

Rekyl er følgen av feil eller ukyndig bruk av sagen.

Dette kan forhindres gjennom egnede foranstalt-

ninger slik det er beskrevet nedenfor.

Hold sagen fast med begge hender og før ar-

mene i en stilling der du kan holde imot rekyl-

kreftene. Stå alltid parallelt med sagbladet, før

aldri sagbladet i en linje vinkelrett mot krop-

pen.

Ved en rekyl kan sirkelsagen hoppe bak-

over; imidlertid kan operatøren få kontroll over

rekylkreftene dersom det treffes egnede tiltak.

Dersom sagbladet klemmes fast eller sagin-

gen avbrytes av andre grunner, slipper du opp

hovedbryteren og holder sagen rolig i emnet

inntil sagen står helt stille Forsøk aldri å ta

sagen ut av emnet eller trekke den bakover

så lenge sagbladet beveger seg eller det kan

avstedkomme en rekyl.

Finn årsaken til fast-

klemmingen av sagbladet og utbedre denne ved

hjelp av egnede tiltak.

Hvis du vil starte på nytt en sag som står i

emnet, sentrerer du sagbladet i sagsporet og

kontrollerer at sagtennene ikke har satt seg

fast i emnet.

Hvis sagbladet er klemt fast, kan

det bevege seg ut av emnet eller forårsake en

rekyl når sagen startes på nytt.

Store plater må støttes opp, slik at du reduse-

rer risikoen for rekyl på grunn av at sagbladet

klemmes fast.

Store plater kan bli utsatt for

nedbøyning på grunn av egenvekten. Plater må

støttes opp på ﬂ ere sider, både i nærheten av

sagsporet og langs kantene.

Bruk aldri sløve eller skadde sagblad.

Sagblad

med sløve eller skjeve tenner forårsaker økt

slitasje, fastklemming av sagbladet og rekyl på

grunn av at sagsporet blir for smalt.

Før sagingen påbegynnes, må kuttedybde og

kuttevinkel stilles inn.

Hvis innstillingene en-

dres under sagingen, kan sagbladet klemmes

fast, og det kan oppstå rekyl.

Vær spesielt forsiktig hvis du foretar et ned-

senkingskutt i et skjult område, f. eks. en ek-

sisterende vegg.

Sagbladet som nedsenkes kan

støte mot skjulte gjenstander og føre til rekyl.

3) Verneskjermens

funksjon

Før bruk skal det alltid kontrolleres at verne-

skjermen lukkes som den skal. Ikke bruk sa-

gen hvis verneskjermen ikke kan beveges fritt

og ikke lukkes umiddelbart. Verneskjermen

må aldri klemmes eller bindes fast – sagbladet

vil ellers være ubeskyttet. Hvis du uforvarende

mister sagen i gulvet, kan verneskjermen bli

bøyd.

Kontroller at verneskjermen kan beveges

fritt og at den verken berører sagblad eller andre

deler i noen som helst skjærevinkel.

Kontroller at fjæren til verneskjermen funge-

rer som den skal og at den ellers er i orden.

Foreta service på maskinen dersom verne-

skjermen eller fjæren ikke fungerer som de

skal.

Skadde deler, klebrige avleiringer eller

sponsansamlinger gjør at verneskjermen fun-

gerer langsommere.

Ved nedsenkingskutt som ikke utføres i rett

vinkel, må sagens bunnplate sikres mot for-

skyvning i sideretning.

Forskyvning i sideret-

ning kan føre til at sagbladet klemmes fast og

at det oppstår rekyl.

Ikke legg sagen på arbeidsbenken eller gulvet

uten at verneskjermen dekker sagbladet.

ubeskyttet sagblad som ikke har stanset helt,

beveger sagen mot sageretningen og sager det

som står i veien for den. Ta hensyn til etterløps-

tiden for sagen.

4) Spaltekilens

funksjon

Bruk et egnet sagblad for spaltekilen som skal

brukes.

For at spaltekilen skal fungere, må stam-

bladet være tynnere enn spaltekilen og tann-

bredden være større enn spaltekiletykkelsen.

Juster spaltekilen slik det er beskrevet i

bruksanvisningen.

Feil tykkelse, posisjon og

innretting kan være årsaker til at spaltekilen

ikke effektivt hindrer rekyl.

Bruk alltid spaltekilen, også ved nedsen-

kingskutt.

Spaltekilen trykkes opp under ned-

senkingen, og fjærer tilbake i sagsporet av seg

selv når sirkelsagen skyves forover.

For at spaltekilen skal kunne virke, må den

befinne seg i sagsporet.

Ved korte kutt er

spaltekilen ikke i stand til å hindre rekyl.

Ikke bruk sagen hvis spaltekilen er bøyd.

Selv

et svakt avvik kan føre til at verneskjermen luk-

ker seg langsommere.

2.3

Opplysninger om støy og vibrasjoner

Typiske verdier (beregnet etter EN 60745):

Lydtrykknivå/lydnivå

TS 55 EBQ/TS 55 EQ

95/106 dB(A)

TS 55 Q

96/107 dB(A)

Tillegg for usikkerhet ved måling

K = 3 dB

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre retnin-

ger) beregnet i henhold til EN 60745:

Svingningsemisjonsverdi (treakset)

Saging i tre

< 2,5 m/s²

Saging i metall

< 2,5 m/s²

Usikkerhet

K = 1,5 m/s²

De angitte utslippsverdiene (vibrasjon, støy) er

målt i samsvar med EN 60745, og brukes ved

sammenligning av maskiner. De er også egnet til

en midlertidig vurdering av vibrasjons- og støybe-

lastning under bruk. De angitte utslippsverdiene

representerer de viktigste brukstypene til elek-

troverktøyet.

Dersom elektroverktøyet brukes på annen måte

eller med andre innsatsverktøy eller etter util-

strekkelig vedlikehold, kan vibrasjons- og støybe-

lastningen bli merkbart høyere i løpet av det totale

arbeidstidsrommet. Man må også ta hensyn til

maskinens tomgangs- og stillstandsperioder når

man skal gjøre en nøyaktig vurdering for et gitt

arbeidstidsrom. Dette kan redusere belastningen

betraktelig i løpet av totalt arbeidstidsrom.

Elektrisk tilkobling og igangsetting

Nettspenningen må stemme med spesi-

ﬁ kasjonene på effektskiltet!

Slå maskinen alltid av før du tilkopler

eller trekker ut nettkabelen!

For å tilslutte og frakople nettledningen se Fig.2.

Bryter [1-8] er en på-/av-bryter (trykk = PÅ, slipp =

AV). Du kan ikke bruke bryteren før du har skjøvet

opp startsperren [1-9]. Når du deaktiverer starts-

perren, låser du samtidig opp nedsenkingsmeka-

nismen, og sagaggregatet kan beveges nedover

mot fjærkraften. Dermed kommer sagbladet ut

av vernedekselet.

Når du hever maskinen, fjærer sagaggregatet

tilbake til utgangsstillingen.

Maskinen må være slått på når du fører

den mot emnet.

Før bruk må du alltid kontrollere at mon-

teringsanordningen fungerer som den

skal. Bare bruk maskinen dersom den

fungerer som den skal.

Innstillinger på maskinen

Støpselet må alltid tas ut av stikkontakten

før Innstillings- og vedlikeholdsarbeid

kan begynne!

4.1 Elektronikk

TS 55 EBQ/TS 55 EQ er utstyrt med ful-

lakselelektronikk med følgende egenska-

per:

Myk oppstart

Myk oppstart sikrer rykkfri start av maskinen.

Omdreiningstallsjustering

Med stillhjul [1-6] kan turtallet justeres trinnvis

mellom 2000 og 5200 min

-1

. Dermed kan skjære-

hastigheten tilpasses optimalt til hvert materiale

(se tabell 1).

Konstante omdreiningstall

Det forvalgte omdreiningstallet holdes konstant

ved tomgang og ved bearbeiding.

Temperatursikring

Som beskyttelse mot overoppheting slår sik-

kerhetselektronikken maskinen av når en kritisk

motortemperatur er nådd. Etter en avkjølingstid

på ca. 3-5 minutter er maskinen igjen klar til

bruk. Avkjølingstiden reduseres når maskinen går

(tomgang).

Strømbegrensning

Strømbegrensningen hindrer for høye strømmer

ved ekstrem overbelastning. Dette kan føre til re-

dusert motorturtall. Etter at maskinen er avlastet,

starter motoren igjen med en gang.

Brems (kun TS 55 EBQ)

Når du slår av maskinen, bremses sagbladet elek-

tronisk i 1,5 – 2 sekunder til det står i ro.

4.2 Kuttedybde

Du kan stille inn kuttedybden fra 0 – 55 mm:

- Trykk på kuttedybdeanlegget [2-3] og skyv det

til ønsket kuttedybde (verdiene som er angitt på

skalaen [2-1] gjelder for 0°-kutt uten førings-

skinne),

- Slipp kuttedybdeanlegget (kuttedybdeanlegget

låses i 1 mm-intervaller).

Sagaggregatet kan bare trykkes ned til innstilt kut-

tedybde. I hullet [2-2] på kuttedybdeanlegget kan

du skru inn en gjengestift (M4x8 til M4x12). Ved å

vri på gjengestiften kan du stille inn kuttedybden

enda mer nøyaktig (± 0,1 mm).

4.3 Kuttvinkel

Sagaggregatet kan dreies mellom 0° og 45°:

- Åpne dreieknappene [2-4, 2-6],

- Drei sagaggregatet til ønsket kuttvinkel [2-5],

- Skru fast dreieknappene igjen.

Merk:

Begge endeposisjonene (0° og 45°) er inn-

stilt fra fabrikken og kan etterjusteres av kunde-

service.

4.4 Sagbladskifte

- Drei maskinen til 0°-stilling før skifte av salg-

bar.

- Legg om spaken [3-2] til den stopper,

- skyv startsperren [3-1] oppover og trykk sagag-

gregatet nedover til det smetter på plass,

- åpne skruen [3-4] med unbrakonøkkel [3-3],

- ta av sagbladet,

- rengjør ﬂ ensen [3-8, 3-10],

- sett inn nytt sagblad.

Dreieretningen på sagblad [3-9] og maskin

[3-7] må stemme overens!

- Sett inn den ytre ﬂ ensen [3-10] slik at tappen

griper inn i hakket i den indre ﬂ ensen [3-8].

- Trekk skruen [3-4] godt til,

- før spaken [3-2] tilbake.

4.5

Stille inn spaltekil

- Legg om spaken [3-2] til den stopper,

- skyv startsperren [3-1] oppover og trykk sagag-

gregatet nedover til det smetter på plass,

- åpne skruen [3-6] med unbrakonøkkel [3-3],

- still inn spaltekilen som vist i illustrasjon 3,

- trekk skruen [3-6] godt til,

- før spaken [3-2] tilbake.

4.6 Avsug

Koble alltid maskinen til et avsugssys-

tem.

På den dreibare avsugstussen [4-1] kan du koble til

et Festool-avsugapparat med avsugslange med en

diameter på 36 mm eller 27 mm (36 mm anbefales

pga. mindre fare for tilstopping).

4.7 Montere

splintbeskyttelse

Splintbeskyttelsen (ekstra tilbehør) bedrer i bety-

delig grad kvaliteten på oversiden av kuttkanten

på det avsagde materialet ved 0°-kutt.

- Sett splintbeskyttelsen [5-1] på vernedekselet,

- sett maskinen på emnet eller føringsskinnen,

- trykk splintbeskyttelsen nedover til den ligger på

emnet, og skru fast med dreieknappen [5-2].

- Sag inn splintbeskyttelsen (maskinen på maksi-

mal kuttedybde og turtalltrinn 6).

Arbeide med maskinen

Fest alltid emnet slik at det ikke kan be-

vege seg under bearbeiding.

Hold alltid maskinen med begge hender

på de monterte håndtakene [1-1, 1-7].

Skyv alltid maskinen [1-2], trekk aldri

maskinen bakover mot deg.

Ved å tilpasse fremføringshastigheten

unngår du at skjærene på sagbladet går

varme og ved saging av kunststoff unngår

du at kunststoffet smelter.

5.1

Sage etter streker

Kuttviseren [4-3] viser kuttforløpet ved 0°- og 45°-

kutt (uten føringsskinne).

5.2 Kapping

Sett maskinen med fremre del av arbeidsbordet

på emnet, slå på maskinen, trykk ned til innstilt

kuttedybde og skyv forover i sagretningen.

5.3

Sage utsnitt (dykkutt)

For å unngå rekyl ved dykkutt må du alltid følge

disse anvisningene:

- Maskinen må alltid legges med arbeidsbordets

bakre kant mot et fast anlegg.

Når du arbeider med føringsskinne, må mas-

kinen plasseres mot rekylstopperen [1-4], som

klemmes fast på føringsskinnen.

- Maskinen må alltid holdes forsvarlig med begge

hender og må alltid senkes langsomt ned.

Fremgangangsmåte:

Sett maskinen på emnet og

plasser den mot et anlegg (rekylstopp), slå på mas-

kinen, trykk langsomt ned til innstilt kuttedybde og

skyv den i sagretningen. Markeringene [4-2] viser

det fremste og bakerste kuttpunktet på sagbladet

(Ø 160 mm) ved maksimal kuttdybde og bruk av

føringsskinne.

5.4

Sage i aluminium

Når du arbeider med aluminium, må du

av sikkerhetsgrunner ta hensyn til dette:

- Det må forkobles en sikkerhetsbryter for jord-

feilstrøm (FI).

- Koble maskinen til et egnet avsugapparat.

- Rengjør maskinen regelmessig for støvoppsam-

ling i motorkassen og i vernedekselet.

Bruk vernebriller.

- Aluminium må bare sages med spesialsagblad

fra Festool.

Ved saging av plater må du smøre med petroleum.

Tynnveggede proﬁ ler (inntil 3 mm) kan bearbeides

uten smøring.

5.5

Gips- og sementbundne ﬁ berplater

På grunn av stor støvutvikling anbefaler vi at du

bruker dekselet (tilbehør) som kan monteres på

siden av vernedekselet.

6 Tilbehør

Bestillingsnummerne til tilbehøret som beskrives

nedenfor, ﬁ nner du i Festool-katalogen eller på

Internett under «www.festool.com“.

6.1

Parallellanlegg, utvidelse av bord

For kuttbredder inntil 180 mm kan du bruke et

parallellanlegg. Parallellanlegget kan også brukes

som utvidelse av bordet.

6.2 Sidedeksel,

skyggefuger

Dekselet som kan monteres på siden av vernedek-

selet, forbedrer effekten av avsuget ved 0°-kutt.

Samtidig kan dekselet brukes som skyggefuge-

anslag for skyggefugebredder fra 18 mm.

6.3 Føringssystem

Føringsskinnene fås i forskjellige lengder og mu-

liggjør presise, rene snitt og beskytter samtidig

emneoverﬂ aten mot skader. I kombinasjon med

det omfangsrike tilbehøret kan du utføre nøyaktige

vinkelkutt, gjæringskutt og tilpasningsarbeider

med føringssystemet. Festemuligheten med tvin-

ger [4-4] sørger for godt feste og sikkert arbeid.

Arbeidsbordets klaring i forhold til føringsskin-

nene kan stilles inn med de to innstillingsbakkene

[1-3].

Føringsskinnene har en splintbeskyttelse [1-

5], som må kuttes til etter mål før første gangs

bruk:

- Sett maskinens turtall på trinn 6,

- sett maskinen på den bakre enden av førings-

skinnen,

- slå på maskinen, trykk ned til innstilt kuttedybde

og sag hele lengden uten å ta av splintbeskyt-

telsen.

Kanten på splintbeskyttelsen svarer nå helt nøy-

aktig til kuttkanten.

6.4 Multifunksjonsbord

Multifunksjonsbordet MFT/3 gjør det enkelt å

spenne opp arbeidsemnet og bearbeide store og

små arbeidsemner sikkert og nøyaktig i kombina-

sjon med bruk av føringssystemet. Med sine mange

bruksområder kan du arbeide både lønnsomt og

ergonomisk.

6.5

Sagblad, annet tilbehør

For å kunne bearbeide forskjellige materialer raskt

og rent tilbyr Festool sagblad som er spesielt kon-

struert for maskinen din.

Bestillingsnummer for disse og annet tilbehør som

gir deg muligheten til allsidig og effektiv bruk av

Festool-sirkelsagen, ﬁ nner du i Festool-katalogen

eller på Internett under „www.festool.com“.

Vedlikehold og pleie

Før enhver form for arbeid på maskinen

må alltid nettstøpselet trekkes ut.

Maskinen og ventilasjonsspaltene må alltid

holdes rene.

Alt vedlikehold og alle reparasjoner som krever

at motorkapslingen åpnes, må bare utføres av

autorisert kundeverksted.

Maskinen er utstyrt med spesialkull som slås

automatisk av. Dersom disse er slitt ut skjer et

automatisk strømavbrudd og maskinen stanses.

Avhending

Kast aldri elektroverktøy i husholdningsavfallet!

Returner maskin, tilbehør og emballasje til et mil-

jøvennlig gjenvinningsanlegg. Følg bestemmelsene

som gjelder i ditt land.

Kun EU

: I henhold til EU-direktiv 2002/96/EF

må elektroverktøy som ikke lenger skal brukes,

samles separat og returneres til et miljøvennlig

gjenvinningsanlegg.

9 Garanti

Vi garanterer mot material- eller produksjonefeil

på våre maskiner i henhold til nasjonale lover, men

minst 12 måneder. Innenfor EU er garantiperioden

24 måneder (kvittering eller leveringsseddel må

fremlegges som bevis). Skader som skyldes natur-

lig slitasje, overbelastning, ufagmessig behandling

eller skader som er forårsaket av brukeren eller

bruk som ikke er i henhold til bruksanvisningen

eller som var kjent ved kjøp, dekkes ikke av ga-

rantien. Likeledes dekkes heller ikke skader som

kan skyldes bruk av ikke-originalt tilbehør og

forbruksmaterialer (f. eks, slipetallerkener). Re-

klamasjoner godkjennes kun dersom maskinen

sendes udemontert tilbake til leverandøren eller et

autorisert Festool servicesenter. Oppbevar bruks-

anvisningen, sikkerhetsforskrifter, reservedelsliste

og kjøpsbevis på et trygt sted. Ellers gjelder de

til enhver tid gjeldende garantibetingelsene fra

produsenten.

Merknad

På grunn av fortløpende forsknings- og utviklings-

arbeid tas det forbehold om endringer i de tekniske

opplysningene i dokumentet.

REACh for Festool-produkter, tilbehør og for-

bruksmateriell

REACh har siden 2007 vært gjeldende kjemika-

lievedtekt over hele Europa. Som produsent av

produkter som inneholder kjemikalier, er vi bevisst

på vår informasjonsplikt overfor kundene. For at vi

alltid skal kunne holde deg oppdatert og gi deg in-

formasjon om mulige stoffer i våre produkter som

ﬁ nnes på listen, har vi opprettet følgende nettside:

www.festool.com/reach

Serra de incisão

Dados técnicos

TS 55 EBQ/TS 55 EQ

TS 55 Q

Potência

1200 W

1050 W

Número de rotações

(rotações em vazio)

2000 - 5200 rpm

6500 rpm

Posição inclinada

0° - 45°

Profundidade de corte a 0°

0 – 55 mm

Profundidade de corte a 45°

0 – 43 mm

Dimensão da lâmina de serra

160x2,2x20 mm

Peso da máquina

4,5 kg

4,4 kg

Classe de protecção

/II

As ilustrações indicadas encontram-se no começo das instruções de uso.

Símbolos

Perigo

geral

Instrução, ler indicações/notas!

Utilizar protectores de ouvido!

Usar óculos de protecção.

1 Utilização

apropriada

Conforme as disposições, as máquinas estão pro-

jectadas para serrar madeira, material a trabalhar

semelhante à madeira, matérias ﬁ brosas de aglo-

merados de gesso e de cimento, assim como plás-

ticos. Por meio das lâminas de serra especiais para

alumínio, disponibilizadas pela Festool, também se

torna possível de utilizarem-se as máquinas para

serrar alumínio.

Apenas devem ser utilizadas lâminas de serra com

as seguintes características: diâmetro da lâmina

de serra 160 mm; largura de corte 2,2 mm até

2,6 mm; orifício de alojamento 20 mm; espessura

da raiz da lâmina máx. 1,8 mm; adequado para um

número de rotações até 9500 rpm.

Não utilizar discos de lixar.

As ferramentas eléctricas Festool só devem ser

montadas em bancadas de trabalho projectadas

pela Festool para esse efeito. Se a ferramenta eléc-

trica for montada numa outra bancada de trabalho

ou numa de fabrico próprio, ela pode ﬁ car instável

e provocar acidentes graves.

Não assumimos responsabilidade no caso

de acidentes e danos no caso de utilização

indevida; neste caso o usuário assume a

responsabilidade!

Avisos de segurança

2.1

Regras gerais de segurança

ATENÇÃO! Leia todas as indicações de se-

gurança e instruções.

O desrespeito das

advertências e instruções pode ocasionar choques

eléctricos, incêndios e/ou ferimentos graves.

Guarde todas as indicações de segurança e ins-

truções para futura referência.

O termo “Ferramenta eléctrica” utilizado a seguir

nas indicações de advertência, refere-se a ferra-

mentas eléctricas operadas com corrente de rede

(com cabo de rede) e a ferramentas eléctricas

operadas com acumulador (sem cabo de rede).

2.2

Indicações de segurança especíﬁ cas da

máquina

Processo de serragem

PERIGO: Não aproxime as mãos da zona

de serrar e da lâmina de serra. Com a

outra mão segure o punho adicional ou

a carcaça do motor.

Se ambas as mãos estive-

rem a segurar serra circular, a lâmina de serra

não as poderá ferir.

Não coloque a mão por baixo da peça a traba-

lhar.

Por baixo da peça a trabalhar, a cobertura

de protecção não o poderá proteger da lâmina

de serra.

Adapte a profundidade de corte à espessura

da peça a trabalhar.

Deve ser visível menos de

uma altura de dente completa por baixo da peça

a trabalhar.

Não segure nunca a peça a serrar com a mão

ou sobre a perna. Fixe a peça a trabalhar numa

base estável.

É importante ﬁ xar bem a peça a

trabalhar por forma a minimizar o perigo de

contacto com o corpo, prisão da lâmina de serra

ou perda de controlo.

Segure o aparelho apenas pelas pegas isoladas,

caso efectue trabalhos em que a ferramenta de

corte possa atingir linhas de corrente ocultas

ou o próprio cabo do aparelho.

O contacto com

uma linha condutora de corrente também colo-

ca as peças metálicas do aparelho sob tensão,

conduzindo a electrocussão.

Ao efectuar cortes longitudinais utilize sempre

um batente ou uma aresta guia direita.

Isto

melhora a precisão de corte e diminui a possi-

bilidade da lâmina de serra prender.

Utilize sempre lâminas de serra com o tama-

nho certo e adequado à forma do ﬂ ange de en-

caixe (rômbico ou redondo).

Lâminas de serra

que não se ajustem às peças de montagem da

serra, funcionam irregularmente e dão origem

à perda do controlo.

Não utilize nunca ﬂ anges tensores ou para-

fusos da lâmina de serra daniﬁ cados ou não

apropriados.

Os ﬂ anges tensores e parafusos da

lâmina de serra foram construídos especiﬁ ca-

mente para a sua serra, por forma a garantir um

rendimento ideal e segurança de funcionamento.

Use equipamentos protectores

adequados e individualmente

adaptados:

protecção auditiva,

óculos de protecção, máscara

contra pós no caso de trabalhos

em que seja produzido pó, luvas

de protecção ao tratar materiais rugosos e ao

mudar ferramentas.

Causas de contragolpe e indicações de

segurança correspondentes

- Um contragolpe é a reacção inesperada de uma

lâmina de serra a agarrar, presa ou mal ajustada,

que faz com que a serra possa sair descontro-

ladamente da peça a trabalhar, movendo-se no

sentido do operador;

- Se a lâmina de serra agarrar ou prender na fenda

a fechar, irá bloquear e a força do motor faz saltar

o aparelho no sentido do operador

- Se a lâmina de serra, durante o corte, for inclina-

da ou mal alinhada, os dentes da parte traseira

da lâmina de serra podem prender na superfície

da peça a trabalhar, fazendo com que a lâmina

de serra salte para fora da fenda de corte, para

trás, no sent.

Um contragolpe é a consequência de uma utiliza-

ção errada ou incorrecta da serra. O contragolpe

pode evitar-se através de medidas de precaução

adequadas, como a seguir descrito.

Segure a serra com ambas as mãos e coloque

os braços numa posição em que possa resistir

às forças de um contragolpe. Mantenha-se

sempre lateralmente em relação à lâmina de

serra, a lâmina de serra e o seu corpo nunca

devem formar uma linha.

Em caso de contra-

golpe a serra circular pode saltar para trás, no

entanto o operador poderá dominar as forças de

contragolpe caso tenham sido tomadas medidas

adequadas.

Se a lâmina de serra prender ou, por qualquer

razão, o serrar for interrompido, solte o in-

terruptor Ligar/Desligar e mantenha a serra,

sem a mover, dentro do material a trabalhar,

até que a lâmina de serra pare por comple-

to. Não tente nunca retirar a serra da peça

a trabalhar ou puxá-la para trás, enquanto a

lâmina de serra se mover ou possa ocorrer um

contragolpe.

Descubra a causa para a prisão da

lâmina de serra e elimine-a através de medidas

adequadas.

Caso pretenda colocar novamente em funcio-

namento uma serra que se encontra introduzi-

da na peça a trabalhar, centre a lâmina de serra

na fenda de corte e comprove se os dentes da

serra não estão presos na peça a trabalhar.

a lâmina de serra estiver presa, poderá mover-

se para fora da peça a trabalhar ou originar um

contragolpe, quando for novamente colocada

em funcionamento.

Apoie os painéis (placas) grandes, por forma a

diminuir o risco de contragolpe devido à prisão

da lâmina de serra presa.

Os painéis (placas)

grandes podem ﬂ ectir devido ao seu peso pró-

prio. As placas devem ser apoiadas em ambos

os lados, tanto nas proximidades da fenda de

corte como também no bordo.

Não utilize lâminas de serra rombudas ou

daniﬁ cadas.

Lâminas de serra rombudas ou

dentes mal alinhados dão origem, devido a

uma fenda de corte demasiado estreita, a uma

fricção aumentada, prisão da lâmina de serra

e contragolpe.

Antes de serrar, ﬁ xe os ajustes da profundida-

de de corte e do ângulo de corte.

Se ao serrar,

os ajustes forem modiﬁ cados, a lâmina de serra

poderá prender, ocorrendo um contragolpe.

Tenha particular precaução quando efectuar

um „Corte por incisão“ numa zona oculta, p. ex.

numa parede existente.

Ao serrar, a lâmina de

serra, ao ser introduzida pode bloquear em ob-

jectos ocultos, dando origem a um contragolpe.

Função da cobertura de protecção

Antes de cada utilização, veriﬁ que se a cober-

tura de protecção fecha correctamente. Não

utilize a serra se a cobertura de protecção não

apresentar um movimento livre, nem se fechar

imediatamente. Nunca ﬁ xe ou ate a cobertura

de protecção; dessa forma, a lâmina da serra

ﬁ caria desprotegida. Se a serra cair ao chão

inadvertidamente, a cobertura de protecção

pode ﬁ car dobrada.

Certiﬁ que-se de que a co-

bertura de protecção se move livremente e que

não toca na lâmina da serra ou noutras peças

em quaisquer ângulos ou profundidades de

corte.

Comprove o estado e funcionamento da mola

para a cobertura de protecção. Se a cobertura

de protecção e a mola não funcionarem correc-

tamente, mande inspeccionar o aparelho antes

de o utilizar.

Peças daniﬁ cadas, sedimentos

pegajosos ou aglomerações de aparas fazem

com que a cobertura de protecção trabalhe

retardadamente.

Ao efectuar “cortes de incisão” que não sejam

em esquadria, proteja a base da serra contra

um deslocamento lateral.

Um deslocamento la-

teral pode levar a que a lâmina da serra prenda

e, consequentemente, originar um contragolpe.

Não pouse a serra sobre a bancada de trabalho

ou no chão sem que a cobertura de protecção

cubra a lâmina de serra.

Uma lâmina de serra

não protegida, movida por inércia, move a serra

contra o sentido de corte e serra tudo o que está

no seu caminho. Neste caso, preste atenção ao

período de inércia da serra.

Função da cunha de fendas

Utilize a lâmina de serra adequada para a

cunha de fendas.

Para que a cunha de fendas

funcione, é necessário que a lâmina primitiva

da serra seja mais estreita do que a cunha de

fendas e a largura dos dentes alcance mais do

que a espessura da cunha de fendas.

Ajuste a cunha de fendas como descrito nas

instruções de utilização.

Uma espessura, posi-

ção e orientação errada podem ser a razão pela

qual a cunha de fendas não evite eﬁ cazmente

um contragolpe.

Utilize sempre a cunha de fendas, mesmo

nos „cortes por incisão“.

Ao afundar a serra,

a cunha de fendas é impulsionada para cima,

entrando por si na fenda de corte, após a incisão,

ao mover-se a serra circular para a frente.

Para que a cunha de fendas possa ser eﬁ caz

deverá encontrar-se na fenda de corte.

Nos

cortes curtos, a cunha de fendas não é eﬁ caz

para impedir um contragolpe.

Não trabalhe com a serra com a cunha de fen-

das deformada.

Mesmo a mais pequena falha

pode retardar o fecho da cobertura de protecção.

2.3

Informação relativa a ruído e vibração

Os valores determinados de acordo com a norma

EN 60745 são, tipicamente:

Nível de pressão acústica/

Potência do nível acústico

TS 55 EBQ/TS 55 EQ

95/106 dB(A)

TS 55 Q

96/107 dB(A)

Factor de insegurança de medição

K = 3 dB

Usar protecção auditiva!

Níveis totais de vibrações (soma vectorial de três

sentidos) determinados em função da EN 60745:

Nível de emissão de vibrações (3 eixos)

Serrar madeira

< 2,5 m/s²

Serrar metal

< 2,5 m/s²

Incerteza

K = 1,5 m/s²

Os valores de emissão (vibração, ruído) indicados

foram medidos de acordo com as condições de

ensaio na NE 60745 e servem de comparativo de

ferramentas. São também adequados para uma

avaliação provisória do coeﬁ ciente de vibrações

e do nível de ruído durante a aplicação. Os níveis

de emissão indicados representam as aplicações

principais da ferramenta eléctrica.

No entanto, se a ferramenta eléctrica for utilizada

para outras aplicações, com outros acessórios

ou com uma manutenção insuﬁ ciente, tal pode

aumentar claramente o coeﬁ ciente de vibrações

e o nível de ruído durante todo o período de fun-

cionamento. Para uma avaliação precisa durante

um determinado período de funcionamento, devem

também observar-se os tempos de trabalho em

vazio e de paragem da ferramenta abrangidos. Tal

pode reduzir consideravelmente o esforço durante

todo o período de funcionamento.

Ligação eléctrica e colocação em funcio-

namento

A tensão da rede deve estar sempre de

acordo com a indicação na chapa de po-

tência.

Antes de inserir a ﬁ cha na tomada da rede

ou sacála da mesma, a máquina sempre

deve ser desligada!

Para ligar e desligar o cabo de conexão à rede,

veja ilustração 2. O interruptor [1-8] serve para

ligar/desligar (pressionar = LIGADO, soltar =

DESLIGADO). Só é possível accionar o interruptor

depois de deslocar-se o bloqueio de activação [1-9]

para cima. Através do accionamento do bloqueio

de activação é desbloqueado simultaneamente o

dispositivo ‘mergulhar’, e o conjunto da serra pode

ser movido para baixo, de encontro à força de mola.

Nessa ocasião, a lâmina de serra sai da cobertura

de protecção.

Ao levantar-se a ferramenta, o conjunto da serra

recua por força da mola de novo para a posição

inicial.

Conduza a máquina, apenas quando liga-

da, de encontra à peça a trabalhar.

Antes de cada utilização, veriﬁ que o fun-

cionamento do dispositivo de montagem

e utilize a máquina apenas no caso de este

funcionar correctamente.

Ajustes na máquina

Antes de efectuar qualquer trabalho na

máquina deve extrair-se sempre a ﬁ cha

da tomada!

4.1 Sistema

electrónico

A TS 55 EBQ/TS 55 EQ possui um sistema

electrónico de onda completa com as se-

guintes características:

Arranque suave

O arranque suave providencia um arranque da

máquina isento de solavancos.

Regulação do número de rotações

Através da roda de ajuste [1-6] é possível ajustar

progressivamente o número de rotações entre

2000 e 5200 rpm. Pode deste modo ajustar-se

adequadamente a velocidade de corte ao respectivo

material a trabalhar (consultar a tabela 1).

Número de rotações constante

O número de rotações pré-seleccionado é mantido,

em vazio e durante o trabalho, de modo constante.

Protecção térmica

Ao ser atingida uma temperatura do motor críti-

ca, o sistema electrónico de protecção desliga a

máquina, para efeitos de protecção contra sobre-

aquecimento. A máquina estará novamente pronta

a funcionar após um período de arrefecimento de

aprox. 3-5 minuto.

O período de arrefecimento é menor com a máqui-

na a trabalhar (marcha em vazio).

Limitação da corrente

A limitação da corrente evita, em caso de sobre-

carga extrema, um elevado consumo de corrente

permitido. Isto pode dar origem a uma diminuição

das rotações do motor.

Depois de aliviado, o motor volta imediatamente

a arrancar.

Travão (somente TS 55 EBQ)

Ao desligar, a lâmina de serra é travada electroni-

camente em 1,5 – 2 segundos, até parar.

4.2

Profundidade de corte

Pode ajustar-se uma profundidade de corte de

0 – 55 mm:

- Premir o batente da profundidade de corte [2-3] e

deslocá-lo até à profundidade de corte desejada

(os valores indicados na escala [2-1] são válidos

para cortes de 0° sem trilho-guia),

- Soltar o batente de profundidade de corte (o ba-

tente da profundidade de corte engata em passos

de 1 mm).

O conjunto da serra pode agora ser premido para

baixo até à profundidade de corte ajustada. No

orifício [2-2] do batente de profundidade de corte

pode ser enroscado um perno roscado (M4x8 até

M4x12). Ao enroscar o perno roscado é possível

ajustar a profundidade de corte com ainda maior

precisão (± 0,1 mm).

4.3

Ângulo de corte

O conjunto da serra pode ser inclinado entre 0° e 45°:

- abrir os botões giratórios [2-4, 2-6],

- inclinar o conjunto da serra até ao ângulo de corte

[2-5] desejado,

- apertar novamente os botões giratórios.

Nota:

as duas posições ﬁ nais (0° e 45°) estão

ajustadas de fábrica e podem ser reajustadas pelo

Serviço Após-venda.

4.4

Substituição da lâmina de serra

- Antes da substituição da lâmina de serra, inclinar

a ferramenta para a posição de 0°.

- Virar a alavanca [3-2] até ao batente,

- deslocar o bloqueio de activação [3-1] para cima,

e premir o conjunto da serra para baixo até en-

gatar,

- desenroscar o parafuso [3-4] com a chave de

sextavado interior [3-3],

- retirar a lâmina de serra,

- limpar os ﬂ anges [3-8, 3-10],

- colocar uma nova lâmina de serra.

O sentido de rotação da lâmina de serra

[3-9] e da ferramenta [3-7] devem coinci-

dir!

- colocar o ﬂ ange exterior [3-10] de modo a que os

pernos de arrasto engatem no entalhe do ﬂ ange

interior [3-8].

- apertar ﬁ rmemente o parafuso [3-4],

- virar a alavanca [3-2] para trás.

4.5

Ajustar a cunha de fendas

- Virar a alavanca [3-2] até ao batente,

- deslocar o bloqueio de activação [3-1] para cima, e

premir o conjunto da serra para baixo até engatar,

- desenroscar o parafuso [3-6] com a chave de

sextavado interior [3-3],

- ajustar a cunha de fendas de acordo com a ima-

gem 3,

- apertar ﬁ rmemente o parafuso [3-6],

- virar a alavanca [3-2] para trás.

4.6 Aspiração

Ligue sempre a máquina a um sistema de

aspiração.

No bocal de aspiração [4-1] giratório pode ser

acoplado um aspirador Festool, com um diâmetro

de tubo ﬂ exível de aspiração de 36 mm ou 27 mm

(recomenda-se 36 mm, devido ao menor risco de

entupimento).

4.7 Montar

pára-farpas

O pára-farpas (acessório), nos cortes de 0°, me-

lhora nitidamente a qualidade da aresta de corte

da peça a trabalhar serrada, no lado superior.

- Encaixar o pára-farpas [5-1] na cobertura de

protecção,

- colocar a ferramenta sobre a peça a trabalhar ou

o trilho-guia,

- premir o pára-farpas para baixo até encostar

sobre a peça a trabalhar, e apertar através do

botão giratório [5-2].

- fender o pára-farpas (ferramenta para máxima

profundidade de corte e posição 6 do número de

rotações).

Trabalhar com a máquina

Fixe sempre a peça a trabalhar, de modo

a que não se possa mover, ao ser traba-

lhada.

A ferramenta deve ser sempre segura,

com ambas as mãos, pelos punhos [1-1,

1-7] previstos para o efeito.

Empurrar a ferramenta para a frente [1-2],

não puxar de modo algum a ferramenta

em direcção a si.

Através de uma velocidade de avanço

adaptada, evite um sobreaquecimento das

lâminas de serra e, ao cortar plásticos,

evite a fundição do plástico.

5.1

Serrar segundo o traçado

O indicador de corte [4-3] indica, nos cortes de 0°

e de 45°, a linha de corte (sem trilho-guia).

5.2 Serrar

segmentos

Colocar a ferramenta, com a parte dianteira da

bancada de serra, sobre a peça a trabalhar, ligar

a ferramenta, pressionar até à profundidade de

corte ajustada e deslocar para a frente no sentido

de corte.

5.3

Serrar recortes (corte de incisão)

Para evitar contragolpes ao efectuar cortes de

incisão, é absolutamente necessário observar as

seguintes indicações:

- A ferramenta deve ser sempre colocada, com o

canto traseiro da bancada de serra, contra um

encosto ﬁ rme. Ao trabalhar com trilhos-guia,

a ferramenta deve ser encostada ao batente de

contragolpe [1-4], que é ﬁ xo ao trilho-guia.

- A ferramenta deve ser sempre ﬁ rmemente se-

gura com ambas as mãos e mergulhada apenas

lentamente.

Modo de procedimento:

colocar a ferramenta

sobre a peça a trabalhar e encostá-la a um ba-

tente (batente de contragolpe), ligar a ferramen-

ta, pressionar lentamente até à profundidade de

corte ajustada e deslocar para a frente no sentido

de corte. As marcações [4-2] mostram, em caso

de profundidade de corte máxima e utilização do

trilho-guia, o primeiro e último ponto de corte da

lâmina de serra (Ø 160 mm).

5.4 Serrar

alumínio

Ao trabalhar com alumínio deve, por ra-

zões de segurança, respeitar as seguites

medidas:

- Ligar à entrada um disjuntor de corrente de de-

feito (FI).

- Ligar a ferramenta a um aspirador adequado.

- Limpar regularmente a ferramenta, de modo a

remover acumulações de pó na carcaça do motor

e na cobertura de protecção.

Usar óculos de protecção.

- O alumínio apenas pode ser serrado com as lâ-

minas de serra especiais Festool previstas para

o efeito.

Ao serrar placas, deve lubriﬁ car-se com petróleo,

perﬁ s de parede delgada (até 3 mm) podem ser

trabalhados sem lubriﬁ cação.

5.5

Placas de ﬁ bra de aglomerado de gesso

e de cimento

Devido à forte formação de poeiras, recomenda-se

a utilização da cobertura (acessória) que pode ser

montada lateralmente na cobertura de protecção.

6 Acessório

Consultar os números de encomenda, dos acessó-

rios descritos de seguida, no seu catálogo Festool

ou na Internet sob ‘www.festool.com’.

6.1 Batente

paralelo,

alargamento de bancada

Para larguras de corte até 180 mm pode ser utili-

zado um batente paralelo.

O batente paralelo também pode ser utilizado como

alargamento de bancada.

6.2

Cobertura lateral, fenda de remate

A cobertura lateral que pode ser montada na co-

bertura de protecção melhora, nos cortes de 0°, a

eﬁ cácia da aspiração. Simultaneamente, a cober-

tura pode ser utilizada como batente de fendas

de remate, para larguras de fendas de remate a

partir de 18 mm.

6.3 Sistema

trilho-guia

Os trilhos-guia, disponíveis em diversos com-

primentos, permitem cortes precisos e limpos e

protegem simultaneamente a superfície da peça

a trabalhar contra daniﬁ cações.

Em conjunto com a extensa gama de acessórios é

possível, com o sistema trilho-guia, efectuar cor-

tes angulares exactos, corte em meia-esquadria

e trabalhos de embutir.

A possibilidade de ﬁ xação por meio de grampos

[4-4] garante uma ﬁ xação ﬁ rme e um trabalho

seguro. A folga da guia da bancada de serra nos

trilhos-guia pode ser ajustada através dos duas

mandíbulas de ajuste [1-3].

Os trilhos-guia possuem um pára-farpas [1-5],

que deve ser cortado à medida antes da primeira

utilização:

- ajustar o número de rotações da ferramenta para

a posição 6,

- assentar a ferramenta na extremidade traseira

do trilho-guia,

- ligar a ferramenta, pressionar para baixo até à

profundidade de corte ajustada e fender o pára-

farpas a todo o comprimento sem pousar. A

aresta do pára-farpas corresponde agora exac-

tamente à aresta de corte.

6.4 Bancada

multifuncional

A bancada multifuncional MFT/3 permite uma

fixação simples das peças a trabalhar, e em

conjunto com o sistema trilho-guia, um trabalho

seguro e preciso de peças a trabalhar de grandes

e pequenas dimensões. Devido às suas múltiplas

possibilidades de utilização é possível efectuar

trabalhos de modo económico e ergonomicamente

favorável.

6.5

Lâminas de serra, outros acessórios

Para poder trabalhar-se, de forma rápida e limpa,

diversos materiais, a Festool coloca à sua dispo-

sição lâminas de serra ajustadas especiﬁ camente

à sua máquina.

Relativamente ao número de encomenda para es-

tas lâminas, assim como para outros acessórios,

que lhe permitem uma utilização variada e eﬁ caz

da sua serra circular manual Festool, consultar o

catálogo Festool ou na Internet sob ‘www.festool.

com’.

Conservação e cuidados

Antes de efectuar quaisquer trabalhos na

máquina, é imprescindível tirar a ﬁ cha da

tomada!

Mantenha o aparelho e as aberturas de ventilação

sempre limpos. Todos os trabalhos de conserva-

ção e todas as reparações, que exigem a abertura

da caixa do motor, só podem ser executados por

uma oﬁ cina autorizada de assistência técnica aos

clientes.

A máquina está equipada com escovas de carvão

especial de interrupção automática. Quando estão

gastas actua uma interrupção automática de cor-

rente e desliga a máquina.

Remoção

Não deite as ferramentas eléctricas no lixo do-

méstico! Encaminhe as ferramentas, acessórios e

embalagens para um reaproveitamento ecológico!

Nesse caso, observe as regulamentações nacio-

nais em vigor.

Apenas países da UE

: De acordo com a Directiva

Europeia 2002/96/CE, as ferramentas electrónicas

usadas devem ser recolhidas separadamente e

ser sujeitas a uma reciclagem que proteja o meio

ambiente.

9 Garantia

Para as nossas ferramentas, oferecemos uma

garantia em relação a defeitos do material e de

produção de acordo com as regulamentações le-

gais especíﬁ cas por país, mas com uma duração

mínima de 12 meses. Dentro dos países da UE,

a garantia tem uma duração de 24 meses (prova

através da factura ou da guia de remessa). Os

danos causados particularmente por uma dete-

rioração/desgaste natural, sobrecarga, utilização

incorrecta ou os danos provocados pelo utilizador

ou por outra utilização contrária ao manual de

instruções ou os danos que já eram conhecidos

no momento da compra são excluídos da garan-

tia. Também se excluem os danos causados pela

utilização de acessórios e material de desgaste

que não sejam originais da Festool (p. ex. pratos

de lixar). As reclamações só podem ser aceites se

a ferramenta for devolvida intacta ao fornecedor

ou a uma oﬁ cina de Serviço Após-venda Festool

autorizada. Guarde cuidadosamente o manual de

instruções, as indicações de segurança, a lista de

peças sobresselentes e o recibo de compra. De

resto, são válidas as condições de garantia actuais

do fabricante.

Nota

Devido aos constantes trabalhos de pesquisa e

desenvolvimento, reserva-se o direito a alterações

dos dados técnicos aqui mencionados.

REACh para produtos Festool, respectivos aces-

sórios e material de desgaste

REACh é, desde 2007, o regulamento relativo a

produtos químicos, válido em toda a Europa. Nós,

enquanto “utilizadores subjacentes”, ou seja,

fabricante de produtos, estamos conscientes do

nosso dever de informar os nossos clientes. Para

o manter sempre actualizado e para o informar

sobre possíveis materiais da lista de candidatos

aos nossos produtos, criámos o seguinte website

para si:

www.festool.com/reach

Погружная пила

Технические характеристики

TS 55 EBQ/TS 55 EQ

TS 55 Q

Мощность

1200 Вт

1050 Вт

Скорость вращения вала (холостой ход) 2000 - 5200 об/мин

6500 об/мин

Регулировка наклона

0° - 45°

Глубина резания при 0°

0 – 55 мм

Глубина резания при 45°

0 – 43 мм

Размеры пильного диска

160x2,2x20 мм

Вес

4,5 кг

4,4 кг

Класс защиты

/II

Óêàçàííûå ðèñóíêè íàõîäÿòñÿ â íà÷àëå ðóêîâîäñòâà ïî ýêñïëóàòàöèè.

Иллюстрации находятся в начале Руководства

по эксплуатации.

Символы

Предупреждение об общей опасности

Руководство, соблюдайте инструкции!

Носить защиту органов слуха!

Работайте в защитных очках.

ME 77

Применение по назначению

Машины предназначены для пиления древе-

сины, древесных материалов, волокнистых

материалов на гипсовой и цементной основе, а

также полимерных материалов.

Фирма Festool предлагает специальный пильный

диск по алюминию, с которым данные машины

могут использоваться для пиления алюминия.

Разрешается использовать пильные диски со

следующими техническими характеристиками:

диаметр пильного диска 160 мм; толщина диска

2,2 -2,6 мм; посадочное отверстие 20 мм; толщи-

на несущего диска макс. 1,8 мм; пригодны для

работы с числом оборотов 9500 об/мин.

Использовать шлифовальные круги запрещается.

Электроинструменты Festool разрешается

устанавливать только на специально предусмо-

тренных для этого рабочих столах, допущенных

к использованию со стороны Festool.

При уста-

новке электроинструмента на другом, самостоя-

тельно изготовленном рабочем столе, возможно

нарушение устойчивости инструмента, что может

стать причиной получения тяжелых травм.

Ответственность за ущерб и несчастные

случаи, связанные с применением не по

назначению, несет Пользователь.

Указания по технике безопасности

2.1

Общие указания по технике безопас-

ности

ВНИМАНИЕ! Прочтите все указания по

технике безопасности и рекомендации.

Ошибки при соблюдении приведенных указаний

и рекомендаций могут привести к поражению

электрическим током, пожару, и/или вызвать

тяжелые травмы.

Сохраняйте все указания по технике безопасно-

сти и Руководства по эксплуатации в качестве

справочного материала.

Использованное в настоящих инструкциях и

указаниях понятие «электроинструмент» рас-

пространяется на электроинструмент с питанием

от сети (со шнуром питания от электросети) и на

аккумуляторный электроинструмент (без шнуром

питания от электросети).

2.2

Указания по технике безопасности при

пользовании машинкой

1) Способ пиления

ОПАСНО: Не допускайте попадания

рук в рабочую зону и зону пильного

диска.

Второй рукой держитесь за дополни-

тельную рукоятку или корпус двигателя. Во

избежание повреждений и увечий держите

циркулярную пилу обеими руками.

Прикасаться к обрабатываемой детали за-

прещается.

Защитный кожух, расположенный

снизу обрабатываемой детали, не сможет за-

щитить от пильного диска.

Глубина резания должна соответствовать

толщине обрабатываемой детали.

Простран-

ство под обрабатываемой деталью должно

просматриваться не менее чем на высоту

зубца пилы.

Держать обрабатываемую деталь рукой или

на ноге запрещается. Зафиксируйте обраба-

тываемую деталь на неподвижной подставке

или опоре.

Надежное крепление обрабаты-

ваемой детали важно для минимизации риска

соприкосновения с ней и с зажимами пильно-

го диска, а также для предотвращения потери

контроля над деталью при обработке.

Если при выполнении работ существует

опасность задеть инструментом скрытую

электропроводку или же с кабель самого

инструмента, держать инструмент разре-

шается только за изолированные участки.

противном случае повреждение электропро-

водки режущей частью может вызвать удар

электрическим током.

При продольных пропилах используйте упор

или прямую направляющую.

При их исполь-

зовании пропилы будут точнее и, тем самым,

уменьшится вероятность заклинивания пиль-

ного диска.

Всегда используйте пильные диски соот-

ветствующего размера и соответствующей

зажимному фланцу формы (ромбические или

круглые).

Пильные диски, не подходящие к

зажимному фланцу, вращаются неровно, и их

использование ведет к потере контроля над

инструментом.

Запрещается использовать поврежденные

или неподходящие зажимные фланцы или

стяжные винты.

Зажимной фланец и стяжные

винты изготовлены специально для данной

пилы, для достижения оптимальной мощности

и безопасности при работе.

Используйте подходящие сред-

ства индивидуальной защиты:

Наушники, чтобы избежать ри-

ска повреждения органов слу-

ха; Защитные очки; Респира-

тор, чтобы избежать риска по-

вреждения дыхательных путей;

Защитные перчатки при работе

с инструме

Причины возникновения отдачи и со-

ответствующие указания по технике

безопасности

- отдача - это реакция заклинившего или неверно

направленного пильного диска, в результате ко-

торой пила отскакивает от обрабатываемой дета-

ли, возможно, по направлению к пользователю;

- когда пильный диск заклинивает, он останав-

ливается, и в результате вращающего усилия

двигателя пила отскакивает по направлению

к пользователю;

- если пильный диск, находящийся в распиле,

вращается или неверно направлен, зубья пилы

могут вклиниться в поверхность обрабатывае-

мой детали, в результате чего пильный диск

выскакивает из распила по направлению к

пользователю.

Таким образом, отдача - результат неправильного

обращения с пилой. Ее можно избежать, соблю-

дая меры предосторожности, описанные ниже.

Держите пилу крепко обеими руками, руки

установите в положение, в котором можно

выдержать возможную отдачу. Стойте всегда

сбоку от пильного диска, располагать при ра-

боте пильный диск в линию с телом запреща-

ется.

При отдаче циркулярная пила подается

назад, однако пользователь может справиться

с отдачей, приняв соответствующие меры.

Если пильный диск заклинило или пиление

прекращено по другим причинам, отпустите

выключатель и не вынимайте пилу из об-

рабатываемой детали, пока пильный диск

полностью не остановится. Вынимать пилу из

детали, до того как пильный диск полностью

остановился запрещается: возможна отдача.

Найдите причину заклинивания пильного дис-

ка и соответствующим образом устраните ее.

Если требуется включить пилу, когда пиль-

ный диск находится в обрабатываемой дета-

ли, отцентрируйте пильный диск в распиле

и убедитесь, что зубья пилы не застряли в

обрабатываемой детали.

Если пильный диск

заклинило, он может выскочить из обраба-

тываемой детали или вызвать отдачу, если

пользователь снова включит пилу.

Во избежание отдачи при заклинивании

пильного диска подпирайте при работе боль-

шие доски.

Большие доски могут прогнуться

под весом пользователя пилы. Их следует

подпирать вблизи распила и с краю.

Использовать тупые и поврежденные пиль-

ные диски запрещается.

Использование тупых

пильных дисков и неверное направление зу-

бьев при работе может привести (в результате

слишком узкого распила) к повышенному тре-

нию, заклиниванию пильного диска и к отдаче.

Перед началом пиления затяните винты

регулировки угла и глубины пиления.

Из-

менение настроек во время работы может

повлечь за собой заклинивание пильного

диска и отдачу.

Будьте особенно внимательны при выпол-

нении „врезного пиления“ в стены и т.д.

При погружении пильный диск может натол-

кнуться на скрытые объекты, в результате чего

возможна отдача.

Функция защитного кожуха

Перед каждым использованием убедитесь в

том, что защитный кожух исправно закрыва-

ется. Пользоваться пилой запрещается, если

защитный кожух двигается с затруднением

или же не закрывается. Запрещается фик-

сировать или зажимать защитный кожух; в

противном случае пильный диск останется

открытым. При падении пилы защитный

кожух может деформироваться.

Убедитесь

в том, что кожух двигается свободно и не

касается пильного диска или других узлов

пилы при любых значениях угла и глубины

резания.

Проверьте функционирование пружины за-

щитного кожуха. В случае, если пружина и

защитный кожух функционируют неисправ-

но, инструмент следует отремонтировать.

Неисправные узлы, клейкие наслоения или

скопившая стружка снижают эффективность

работы защитного кожуха.

При выполнении «врезного пропила» не под

прямым углом фиксируйте опорную плиту

пилы от бокового смещения.

Смещение

плиты вбок может привести к заклиниванию

пильного диска и возникновению отдачи.

Не кладите пилу на верстак или на пол,

если защитный кожух не закрывает пиль-

ный диск.

При отсутствии защитного кожуха

вращающийся пильный диск двигает пилу в

направлении, обратном направлению пиле-

ния, и режет все на своем пути. Примите во

внимание быстродействие пилы.

Функция разжимного клина

Используйте пильный диск, подходящий к

разжимному клину.

Для эффективного дей-

ствия разжимного клина толщина пильного

диска должна быть меньше толщины клина,

а ширина зубчатого венца — больше.

Отрегулируйте клин в соответствии с ука-

заниями руководства по эксплуатации.

Не-

верная толщина, позиция и центрирование

могут привести к тому, что клин не сможет

эффективно справиться с отдачей.

Всегда используйте клин, в том числе при

„пропилах с погружением“.

При погружении

клин подается вверх и пружинит после по-

гружения циркулярной пилы в пропил.

Чтобы клин функционировал, он должен на-

ходиться в пропиле.

При коротких пропилах

клин не предотвращает отдачу.

Пользоваться пилой с деформированным кли-

ном запрещается.

Даже незначительная поме-

ха может замедлить работу защитного кожуха.

2.3

Уровни шума

Определенные в соответствии с EN 60745 типо-

вые значения:

Уровень шума/ Звуковая мощность

TS 55 EBQ/ TS 55 EQ

95/ 106 дБ(А)

TS 55 Q

96/ 107 дБ(A)

Допуск к погрешности измерения

K = 3 дБ

Использовать защитные наушники!

Общий коэффициент колебаний (сумма векторов

трех направлений) рассчитывается в соответ-

ствии с EN 60745:

Коэффициент эмиссии колебаний (3-осный)

Пиление древесины

< 2,5 м/с

Пиление металла

< 2,5 м/с

Погрешность

K = 1,5 м/с

Указанные значения уровня шума/вибрации из-

мерены в соответствии с условиями испытаний

по EN 60745 и служат для сравнения инструмен-

тов. Эти значения можно также использовать

для предварительной оценки шумовой и вибра-

ционной нагрузки во время работы. Указанные

значения уровня шума/вибрации отображают

основные области применения электроинстру-

мента. При использовании электроинструмента

в других целях, с другими сменными (рабочими)

инструментами или в случае их неудовлетвори-

тельного обслуживания, шумовая и вибраци-

онная нагрузки могут значительно возрастать

на протяжении всего срока эксплуатации. Для

точной оценки нагрузок в течение указанного

срока эксплуатации необходимо также соблю-

дать приводимые в настоящем руководстве

значения времени работы на холостом ходу и

времени простоя. Это поможет значительно

уменьшить нагрузку в течение всего срока экс-

плуатации электроинструмента.

Электрическое подключение и ввод в

эксплуатацию

напряжение и частота источника тока

должны соответствовать данным, ука-

занным на фирменной табличке ма-

шинки.

Перед присоединением или отсоедине-

нием сетевого кабеля всегда выклю-

чайте машину!

Соединение и отсое-динение линии сетевого

питания - см. рис. 2. Выключатель [1-8] служит

для включения/выключения (Нажать = Вкл.,

Отпустить = Выкл.). Выключатель можно задей-

ствовать только после того, как сдвинут вверх

блокиратор включения [1-9].

При задействовании блокиратора включения

одновременно разблокируется механизм погру-

жения, после чего пила под действием пружины

сможет перемещаться вниз. При этом пильный

диск выходит из защитного кожуха.

При подъеме машины пила возвращается в ис-

ходное положение.

Подводите машину к обрабатываемой

детали только во включенном состоянии.

Перед каждым использованием прове-

ряйте исправность функционирования

монтажного приспособления и работай-

те с машинкой только при исправном

монтажном приспособлении.

Настройка машинки

Перед началом любых работ на машин-

ке всегда вынимайте штепсель из розет-

ки.

4.1

Электронная часть

Машина TS 55 EBQ/ TS 55 EQ оснащена

электронным управлением со следую-

щими характеристиками:

Плавный пуск

Плавный пуск с электронной регулировкой обе-

спечивает начало работы машины без отдачи.

Регулировка скорости вращения вала

Скорость вращения вала можно плавно изме-

нять при помощи регулировочного колесика

[1-6] в диапазоне от 2000 до 5200 об/мин. Таким

образом, Вы можете подобрать оптимальную

скорость обработки для любых материалов (см.

таблицу 1).

Постоянная скорость вращения вала

Установленное число оборотов электродвига-

теля поддерживается постоянным с помощью

электроники. Благодаря этому даже при на-

грузке обеспечивается неизменная скорость

обработки.

Защита от перегрева

Для защиты от перегрева (перегорания электро-

двигателя) в машинку встроена электронная

схема контроля температуры. При достижении

критической температуры предохранительная

схема отключает электродвигатель. После осты-

вания в течение прим. 3–5 минут машинка снова

готова к работе сразу с полной нагрузкой. При

работе машинки на холостом ходу время охлаж-

дения значительно сокращается.

Ограничение по току

Ограничение по току предотвращает превыше-

ние допустимой величины потребления тока при

экстремальной нагрузке. Это может привести к

уменьшению числа оборотов электродвигателя.

После снижения нагрузки двигатель сразу на-

чинает работать снова.

Тормоз ( TS 55 EBQ)

При отключении инструмента полная остановка

пильного диска происходит через 1,5–2 секунды

с помощью электроники.

4.2

Глубина резания

Глубину резания можно устанавливать в диа-

пазоне от 0 до 55 мм:

– Нажмите на ограничитель глубины резания

[2-3] и сдвиньте до необходимого значения

(Указанные на шкале [2-1] значения относятся

к пропилам 0° без направляющей).

– Отпустите ограничитель глубины резания (Он

фиксируется с шагом 1 мм).

Пилу можно нажимать вниз только до установ-

ленной глубины резания.

В отверстие [2-2] ограничителя глубины резания

можно ввинтить установочный винт (от M4x8 до

M4x12). Путем вращения установочного вин-

та глубина резания регулируется еще точнее

(± 0,1 мм).

4.3

Угол резания

Пилу можно наклонять под углом от 0° до 45°:

– Отвинтите ручки [2-4, 2-6].

– Наклоните пилу под необходимым углом реза-

ния [2-5].

– Снова завинтите ручки.

Указание:

Указание: Оба крайних положения (0°

и 45°) установлены на заводе, их можно юстиро-

вать в сервисной службе.

4.4

Смена пильного диска

- Перед сменой пильного полотна поверните

машинку в положение 0°.

– Переместите рычажок [3-2] до упора.

– Сдвиньте блокировку включения [3-1] вверх и

нажмите пилу вниз до фиксации.

– Отвинтите винт [3-4] с помощью ключа для

внутреннего шестигранника [3-3].

– Извлеките пильный диск,

– Очистите фланцы [3-8, 3-10].

– Вставьте новый пильный диск.

Внимание:

Направление вращения

пильного диска [3-9] и направление

вращения машины [3-7] должны совпа-

дать.

– Вставьте внешний фланец [3-10] таким обра-

зом, чтобы ведущие цапфы вошли в выемки

внутреннего фланца [3-8].

– Затяните винт [3-4].

– Установите рычажок [3-2] на место.

4.5

Регулировка разжимного клина

– Переместите рычажок [3-2] до упора.

– Сдвиньте блокировку включения [3-1] вверх и

нажмите пилу вниз до фиксации.

– Отвинтите винт [3-6] с помощью ключа для

внутреннего шестигранника [3-3].

– Отрегулируйте клин в соответствии с рисунком 3.

– Затяните винт [3-6].

– Установите рычажок [3-2] на место.

4.6

Удаление пыли

Всегда подключайте машину к вытяж-

ке.

К поворотному патрубку [4-1] можно подключить

пылесос Festool с диаметром отсасывающего

шланга 36 мм или 27 мм (36 мм рекомендуется

из-за меньшей опасности засорения).

4.7

Установка защиты от стружки

Защита от стружки (принадлежность) при реза-

нии под углом 0° значительно улучшает качество

кромки реза отпиленной заготовки с находящей-

ся сверху стороны.

– Наденьте защиту от стружки [5-1] на защитный

кожух.

– Установите машину на обрабатываемую деталь

или направляющую.

– Надавите защиту от стружки вниз, пока она не

будет прилегать к обрабатываемой детали, и

закрепите с помощью ручки [5-2].

– Надпилите защиту от стружки (установите

на машине максимальную глубину резания и

скорость вращения 6).

Выполнение работ с помощью машинки

Всегда укрепляйте обрабатываемую

деталь так, чтобы она не двигалась при

обработке.

Всегда держите машину двумя руками

за предназначенные для этого ручки [1-

1, 1-7].

Всегда перемещайте машину вперед

[1-2], ни в коем случае не ведите маши-

ну в обратном направлении к себе.

Путём изменения скорости подачи из-

бегайте перегрева режущих кромок

пильного инструмента, а также оплавле-

ния пластика при обработке полимерно-

го материала.

5.1

Пиление по разметке

Указатель реза [4-3] при резании под углом 0° и

45° (без направляющей) указывает форму реза.

5.2

Отпиливание

Установите машину передней частью стола пилы

на обрабатываемую деталь, включите машину,

опустите на установленную глубину резания и

продвиньте в направлении пиления.

5.3

Изготовление пропилов (глубокие про-

пилы)

Чтобы избежать отдачи, при изготовлении глу-

боких пропилов обязательно соблюдайте сле-

дующие указания:

– Задний край стола пилы должен всегда опи-

раться на жесткий упор. При работах с направ-

ляющей машину нужно прикладывать к огра-

ничителю отдачи [1-4], который зажимается на

направляющей

– Машину всегда нужно держать двумя руками

и медленно опускать вниз.

Порядок действий:

Установите машину на обра-

батываемую деталь и приложите к упору (огра-

ничителю отдачи), включите машину, медленно

опустите на установленную глубину резания и

продвиньте в направлении пиления.

Метки [4-2] при максимальной глубине резания

и использовании направляющей показывают

крайнюю переднюю и крайнюю заднюю точки

реза пильного диска (Ø 160 мм).

5.4

Пиление алюминия

При работе с алюминием из соображе-

ний безопасности необходимо соблю-

дать следующие меры:

– Подключите выключатель защиты от превы-

шения тока (FI-, PRCD-).

– Подключите машинку к подходящему пылеу-

даляющему аппарату.

– Регулярно очищайте машинку от осевшей на

корпусе двигателя пыли.

Работайте в защитных очках.

- Алюминий можно пилить только с помощью

предусмотренных фирмой Festool специальных

пильных дисков.

При пилении плит необходимо смазывать диск

керосином, тонкостенные профили (до 3 мм)

можно обрабатывать без смазки.

5.5

Волокнистые плиты с гипсовой и це-

ментной связкой

Из-за сильной пыли рекомендуется использова-

ние щитка (принадлежность), устанавливаемого

сбоку на защитном кожухе.

6 Оснастка

Коды заказа описываемых далее принадлежно-

стей приведены в каталоге Festool и в Интернет

по адресу „www.festool.com“.

6.1

Параллельный упор, расширение стола

Для расширения отрезания до 180 мм можно

использовать параллельный упор.

Параллельный упор также можно использовать

в качестве расширения стола.

6.2

Боковой щиток, потайные швы

Щиток, устанавливаемый сбоку на защитном

кожухе при резании под углом 0°, улучшает

действие отсоса.

Одновременно щиток может использоваться в

качестве упора для потайных швов шириной от

18 мм.

6.2

Направляющая система

Направляющие различной длины обеспечивают

точное, чистое резание и одновременно защи-

щают поверхность обрабатываемой детали от

повреждений. В комбинации с разнообразными

принадлежностями с помощью направляющих

систем можно выполнять точное резание под

углом, косые пропилы и пригоночные работы.

Возможность крепления с помощью зажимов

обеспечивает прочную фиксацию и надежную

работу [4-4].

Зазор стола пилы на направляющих позволяет

выполнять регулировку с помощью обеих уста-

новочных колодок [1-3].

Направляющие имеют защиту от стружки [1-5],

которая перед первым использованием должна

быть вырезана под размер:

– Установите число оборотов машины на 6,

– установите машину на задний конец направ-

ляющей,

– включите машину, опустите до установленной

глубины резания, пропилите защиту от стружки

по всей длине, не снимая.

Теперь кромка защиты от стружки точно соот-

ветствует кромке реза.

6.4

Многофункциональный стол

Многофункциональный стол MFT/3 обеспе-

чивает простое крепление заготовок, а также

надёжную и точную обработку больших и ма-

леньких заготовок в комбинации с системой

шин-направляющих.

Благодаря его разнообразным возможностям ис-

пользования работы выполняются эффективно

и эргономично.

6.5

Пильные диски, прочие принадлеж-

ности

Для быстрой и чистой обработки различных

материалов фирма Festool предлагает пильные

диски, предназначенные специально для Ваше-

го инструмента.

Коды заказа для дисков, а также дополнитель-

ные принадлежности, которые обеспечат Вам

разнообразное и эффективное использование

ручной циркулярной пилы, Вы найдете в ката-

логе Festool или в Интернет по адресу „www.

festool.com“.

Обслуживание

Перед началом любых работ на машин-

ке всегда вынимайте штепсель из розет-

ки.

Все работы по обслуживанию и ремонту,

которые требует открывания корпуса

двигателя, могут производиться только

авторизованной мастерской сервисной

службы.

Для обеспечения циркуляции воздуха отверстия

для охлаждения в корпусе двигателя всегда

должны быть открытыми и чистыми.

Машинка оснащена самоотключающимися

угольными щетками. При их износе происходит

автоматическое выключение тока и машинка

останавливается.

Утилизация

Не выбрасывайте электроинструменты вместе с

бытовыми отходами! Обеспечьте безопасную для

окружающей среды утилизацию инструмента,

оснастки и упаковки. Соблюдайте действующие

национальные инструкции.

Только для ЕС

: согласно Европейской директиве

2002/96/EG отслужившие свой срок электроин-

струменты должны утилизироваться отдельно и

направляться на экологичную утилизацию.

9 Гарантия

Для наших приборов мы предоставляем гаран-

тию, распространяющуюся на дефекты материа-

ла и производства, согласно законодательным

предписаниям, действующим в конкретной

стране. Минимальный срок действия гаран-

тии 12 месяцев. Для стран-участниц ЕС срок

действия гарантии составляет 24 месяца (при

предъявлении чека или накладной). Гарантия не

распространяется на повреждения, полученные

в результате естественного износа/использо-

вания, перегрузки, ненадлежащего использо-

вания, повреждения по вине пользователя или

при использовании вопреки Руководству по

эксплуатации, либо известные на момент покуп-

ки (уценка товара). Исключается также ущерб,

вызванный использованием неоригинальной

оснастки и расходных материалов (например,

шлифовальных тарелок).

Претензии принимаются только в том случае,

если прибор доставлен к поставщику или авто-

ризованный сервисный центр фирмы Festool в

неразобранном виде. Сохраняйте Руководство по

эксплуатации, инструкции по технике безопас-

ности и товарный чек. В остальном действовать

согласно соответствующим условиям предостав-

ления гарантии изготовителя.

Примечание

В связи с постоянными исследованиями и новы-

ми техническими разработками фирма оставляет

за собой право на внесение изменений в техни-

ческие характеристики.

REACh для изделий Festool, их оснастки и рас-

ходных материалов

С 2007 года директива REACh является регламен-

том по химическим веществам, действующим на

территории всей Европы. Выступая в роли «при-

влекаемого участника» этого регламента, мы,

как производители изделий, принимаем на себя

обязательство предоставлять соответствующую

информацию нашим клиентам. Чтобы держать

вас в курсе последних событий и предоставлять

информацию о веществах, которые включены в

список вышеупомянутого регламента и которые

могут использоваться в наших изделиях, мы

создали специальный веб-сайт:

www.festool.

com/reach

Ponorná pila

Technické údaje

TS 55 EBQ/TS 55 EQ

TS 55 Q

Výkon

1200 W

1050 W

Otáčky (volnoběh)

2000 - 5200 min

-1

6500

min

-1

Šikmá poloha

0° - 45°

Hloubka řezu při 0°

0 – 55 mm

Hloubka řezu při45°

0 – 43 mm

Rozměry kotouče pily

160x2,2x20 mm

Váha stroje

4,5 kg

4,4 kg

Třída ochrany

/II

Uvedená vyobrazení se nacházejí na začátku návodu k použití.

Symboly

Varování před všeobecným nebezpečím

Čtěte návod, pokyny!

Nosit ochranu sluchu!

Používejte ochranné brýle.

1 Ustanovené

použití

Nářadí jsou určena pro řezání dřeva, dřevu podob-

ných materiálů, sádrovláknitých a cementovlákni-

tých materiálů, jakož i umělých hmot.

Se speciálními pilovými kotouči, které nabízí Festool

pro řezání hliníku, lze nářadí používat i k řezání

tohoto materiálu.

Smějí se používat pouze pilové kotouče, které vy-

hovují následujícím parametrům: průměr pilového

kotouče 160 mm; šířka řezu 2,2 mm až 2,6 mm;

upínací otvor 20 mm; tloušťka těla kotouče max.

1,8 mm; vhodné pro otáčky až 9500 min

-1

Nenasazujte brusné kotouče.

Elektrické nářadí Festool se smí montovat pouze

na pracovní stůl, který je k tomu ﬁ rmou Festool

určený. Montáž na jiný pracovní stůl nebo pracovní

stůl vlastní výroby může způsobit, že elektrické

nářadí nebude bezpečné, což může vést k těžkým

úrazům.

Za škody a nehody při nedodržení usta-

noveného použití ručí použivatel!

2 Bezpečnostní

pokyny

2.1

Všeobecné bezpečnostní předpisy

POZOR! Čtěte všechna bezpečnostní upo-

zornění a pokyny.

Zanedbání níže uvedených vý-

strah a nedodržování příslušných pokynů mohou

způsobit zkrat, požár, event. těžký úraz elektrickým

proudem.

Všechny bezpečnostní pokyny a návody uschovej-

te, abyste je mohli použít i v budoucnosti.

Ve varovných upozorněních použitý pojem „elektro-

nářadí“ se vztahuje na elektronářadí provozované

na el. síti (se síťovým kabelem) a na elektronářadí

provozované na akumulátoru (bez síťového kabelu).

2.2

Bezpečnostní pokyny speciﬁ cké pro stroj

1) Řezání

NEBEZPEČÍ: Nedávejte ruce do blízkosti

pily a na pilový kotouč. Druhou rukou držte

přídavnou rukojeť nebo kryt motoru.

Když dr-

žíte okružní pilu oběma rukama, nemůže je pi-

lový kotouč poranit.

Nesahejte pod obrobek.

Ochranný kryt Vás pod ob-

robkem nemůže před pilovým kotoučem chránit.

Přizpůsobte hloubku řezu tloušťce obrobku.

Pod obrobkem by mělo být vidět méně než plnou

výšku zubů.

Řezaný obrobek nepřidržujte nikdy rukou nebo

na noze. Upevněte obrobek na stabilní podlož-

ku.

Je důležité obrobek dobře upevnit, aby se

minimalizovalo nebezpečí tělesného kontaktu,

skřípnutí pilového kotouče, nebo ztráty kontroly.

Když provádíte práce, při nichž by mohl řezný

nástroj narazit na skrytá elektrická vedení nebo

na vlastní přívodní kabel, držte nářadí jen za

izolované části.

Kontakt s elektrickým vedením

pod napětím přivádí toto napětí i na kovové části

nářadí, což by při dotyku způsobilo úraz elektric-

kým proudem.

Při podélných řezech použijte vždy doraz, nebo

rovnou vodicí hranu.

Zlepšuje to přesnost řezu

a snižuje možnost skřípnutí pilového kotouče.

Používejte vždy pilové kotouče správné velikosti

a hodící se k tvaru upínací příruby (kosočtver-

cový nebo kruhový).

Pilové kotouče, které se

nehodí do upínání pily, nemají vystředěný chod

a vedou ke ztrátě kontroly nad pilou.

Nikdy nepoužívejte poškozenou nebo špatnou

upínací přírubu nebo šrouby pilového kotouče.

Upínací příruba a šrouby pilového kotouče byly

speciálně zkonstruovány pro Vaši pilu, aby zajis-

tily optimální výkon a bezpečnost provozu.

Používejte vhodné osobní ochran-

né pomůcky:

ochranu sluchu,

ochranné brýle a prachovou masku

při činnostech, kdy dochází ke vzni-

ku prachu a pracovní rukavice při

opracovávání hrubých materiálů

nebo při výměně nástroje.

Příčiny zpětného rázu a příslušné bezpeč-

nostní pokyny

- zpětný náraz je neočekávaná reakce prohnutého,

svíraného nebo špatně vyrovnaného pilového

kotouče, která vede k tomu, že se pila může ne-

kontrolovaně vysmeknout z obrobku a pohybovat

se směrem k pracovníkovi;

- když se pilový kotouč prohne nebo když uvízne

v svírajícím se řezu, zablokuje se, a síla motoru

vymrští nářadí nazpět, směrem k pracovníkovi;

- když se pilový kotouč v řezu zkroutí nebo špat-

ně vyrovná, mohou zuby v zadní části pilového

kotouče zabrat do povrchu obrobku, přičemž je

pilový kotouč z řezu vymrštěn nazpět ve směru

pracovníka.

Zpětný náraz vzniká v důsledku špatného nebo

nesprávného použití pily. Lze mu zabránit dále po-

psanými vhodnými bezpečnostními opatřeními.

Držte pilu pevně oběma rukama a mějte paže

v takové poloze, aby udržely sílu zpětného ná-

razu. Držte se vždy stranou pilového kotouče,

dbejte toho, abyste s ním nikdy neměli tělo v

jedné čáře.

Při zpětném nárazu může okružní

pila vyskočit směrem dozadu, přesto může pra-

covník sílu zpětného nárazu zvládnout, učiní-li

se vhodná opatření.

Dojde-li k sevření pilového kotouče nebo pře-

ruší-li se řezání z jiného důvodu, pusťte spí-

nač ZAP/VYP a držte pilu klidně v materiálu,

dokud se pilový kotouč zcela nezastaví. Nikdy

se nesnažte vyprostit pilu z obrobku, nebo ji

vytahovat nazpátek, dokud se pilový kotouč

pohybuje - mohlo by dojít k zpětnému nárazu.

Zjistěte, proč dochází ke svírání pilového kotouče,

a vhodnými opatřeními odstraňte příčinu.

Když chcete pilu, která vězí v obrobku, znovu

nastartovat, vycentrujte pilový kotouč v řezu

a přesvědčte se dřív, že pilové zuby nejsou

zachyceny v obrobku.

Je-li pilový kotouč skříp-

nut, může se pila při novém startu z obrobku

vysmeknout a způsobit zpětný náraz.

Velké desky podepřete, aby se snížilo riziko

zpětného nárazu způsobeného skřípnutím pi-

lového kotouče.

Velké desky se mohou vlastní

hmotností prohnout. Desky musí být podepřeny na

obou stranách, jak v blízkosti řezu, tak na okraji.

Nepoužívejte tupé nebo poškozené pilové kotou-

če.

Pilové kotouče s tupými nebo špatně rozvede-

nými zuby působí v úzkých řezech větším třením,

dochází k jejich skřípnutí a ke zpětnému nárazu.

Než začnete řezat, pevně utáhněte nastavení

hloubky řezu a úhlu řezu.

Kdyby se při řezání

tato nastavení změnila, mohlo by dojít ke skříp-

nutí pilového kotouče a k zpětnému nárazu.

Buďte zvlášť opatrní při „řezu zanořením“ do

skryté oblasti, např. do stávající zdi.

Zanořený

pilový kotouč se může při řezání zablokovat o

skryté objekty a způsobit zpětný náraz.

Funkce ochranného krytu

Před každým použitím zkontrolujte, zda se

ochranný kryt správně uzavírá. Pilu nepouží-

vejte, pokud ochranný kryt není volně pohyblivý

a nezavírá se okamžitě. Ochranný kryt nikdy

nezajišťujte ani neuvazujte v otevřené poloze;

pilový kotouč by tak nebyl chráněný. Pokud by

pila neúmyslně spadla na zem, ochranný kryt

se může zdeformovat.

Zajistěte, aby se ochran-

ný kryt volně pohyboval a při jakýchkoli úhlech

a hloubkách řezu se nedotýkal pilového kotouče

ani ostatních dílů.

Zkontrolujte stav a funkci pružiny pro ochranný

kryt. S použitím nářadí vyčkejte, dokud ochran-

ný kryt a pružina nefungují bezchybně.

Poško-

zené díly, lepivé usazeniny nebo shluky třísek

brání ochrannému krytu ve správné funkci.

Při „řezu zanořením“, který není pravoúhlý,

zajistěte základní desku pily proti posunutí do

strany.

Posunutí do strany může vést ke skříp-

nutí pilového kotouče a tím ke zpětnému nárazu.

Neodkládejte pilu na pracovní plochu nebo na

zem, pokud ochranný kryt nechrání pilový ko-

touč.

Nechráněný, dobíhající pilový kotouč pohy-

buje pilou proti směru řezu a řeže vše, co mu při-

jde do cesty. Nezapomínejte nikdy na doběh pily.

Funkce rozvíracího klínu

Používejte pilový kotouč vhodný pro rozvírací

klín.

Aby rozvírací klín fungoval, musí být tělo

pilového kotouče tenčí než rozvírací klín a šířka

zubů musí být větší než tloušťka rozvíracího klínu.

Kalibrujte rozvírací klín podle Návodu k použití.

Nesprávná tloušťka, poloha a vyrovnání mohou

způsobit, že rozvírací klín účinně nezabrání

zpětnému nárazu.

Používejte rozvírací klín vždy, i u „řezů zano-

řením“.

Rozvírací klín se při zanoření zatlačí

vzhůru, a při předsunutí okružní pily po jejím

vynoření samočinně vypruží do řezu.

Aby byl rozvírací klín účinný, musí být zaveden

ve spáře řezu.

U krátkých řezů není rozvírací klín

účinný a nezabraňuje zpětnému nárazu.

Nepoužívejte pilu s ohnutým rozvíracím klínem.

Již i nepatrný odpor může uzavírání ochranného

krytu zpomalit.

2.3

Hodnoty hluku

Hodnoty zjištěné dle EN 60745 jsou typicky:

Akustická hladina / Hladina akustického tlaku

TS 55 EBQ/ TS 55 EQ

95/ 106 dB(A)

TS 55 Q

96/ 107 dB(A)

Přídavná hodnota nespolehlivosti měření

K = 3 dB

Noste chrániče sluchu!

Celkové hodnoty vibrací (součet vektorů ve třech

směrech) zjištěné podle EN 60745:

Hodnota vibrací (3 osy)

Řezání dřeva

< 2,5 m/s

Řezání kovu

< 2,5 m/s

Nepřesnost

K = 1,5 m/s

Uvedené hodnoty vibrací a hlučnosti byly změřeny

podle zkušebních podmínek uvedených v EN 60745

a slouží pro porovnání nářadí. Jsou vhodné také pro

předběžné posouzení zatížení vibracemi a hlukem

při použití nářadí. Uvedené hodnoty vibrací a hluč-

nosti se vztahují k hlavnímu použití elektrického ná-

řadí. Při jiném použití elektrického nářadí, s jinými

nástroji nebo při nedostatečné údržbě se zatížení

vibracemi a hlukem může během celé pracovní

doby výrazně zvýšit. Pro přesné posouzení během

předem stanovené pracovní doby je nutné zohlednit

také dobu chodu nářadí na volnoběh a vypnutí ná-

řadí v rámci této doby. Tím se může zatížení během

celé pracovní doby výrazně snížit.

Elektrické připojení a uvedení do provozu

Sítové napětí musí souhlasit s údaji na

výkonovém štítku.

Před zapojením do sítě nebo vytažením ze

sítě strojek vždy vypněte!

Připojení a odpojení přípojného vedení viz obr. 2.

Spínač [1-8] slouží jako vypínač (Při stisknutí =

ZAPNUTO, při povolení = VYPNUTO). Spínač lze

aktivovat teprve tehdy, když je blokování spínání

[1-9] posunuto vzhůru.

Odblokováním spínání se současně odblokuje i

ponořovací ústrojí a okružní pila může být proti

síle pružiny stlačena dolů. Přitom se pilový kotouč

vynoří z ochranného krytu.

Při pozvednutí nářadí se toto odpruží zpět do výchozí

polohy.

Nářadí veďte proti obrobku, jen pokud je

zapnuto.

Před každým použitím zkontrolujte funkci

montážního zařízení a nářadí používejte

pouze tehdy, pokud toto zařízení řádně

funguje.

Nastavení na pile

Před jakoukoliv manipulací s přístrojem

vytáhněte síťovou zástrčku ze zásuvky.

4.1 Elektronika

Elektronické řízení TS 55 EBQ/ TS 55 EQ

umožňuje:

Pomalý rozběh

Elektronicky regulovaný rozběh zajišťuje klidný

rozběh přístroje.

Regulace otáček

Otáčky lze plynule nastavit kolečkem [1-6] v roz-

sahu mezi 2000 a 5200 min

-1

. Tím můžete vhodně

přizpůsobit rychlost řezu použitému materiálu (viz

tabulka 1).

Konstantní otáčky

Předvolené otáčky motoru jsou elektronicky udr-

žovány na konstantní hodnotě. Tím je i při zatížení

dosaženo rovnoměrné rychlosti řezu.

Teplotní pojistka

Pro ochranu před přehřátím (spálením motoru) je

vestavěna elektronická teplotní pojistka. Před do-

sažením kritické teploty vypne elektronika motor.

Po ochlazení, v rozmezí asi 3 až 5 minut, je přístroj

opět připraven k použití a plně zatížitelný. Doba

ochlazení se výrazně zkrátí, pokud přístroj poběží

na volnoběžné otáčky.

Omezení proudu

Omezovač proudu omezuje proudový odběr při pře-

tížení. To může vést ke snížení otáček motoru. Po

odlehčení motor hned zase naběhne do původních

otáček.

Brzda (TS 55 EBQ)

Po vypnutí se pilový kotouč během 1,5 – 2 sekund

zabrzdí.

4.2

Hloubka řezu

Hloubku řezu lze nastavit od 0 – 55 mm:

– Stlačte doraz hloubky řezu [2-3] a posuňte ho na

žádanou hloubku (hodnoty, které udává stupnice

[2-1], platí pro polohu řezu 0° bez vodicí lišty).

– Uvolněte doraz hloubky řezu (doraz hloubky řezu

má západky po 1mm krocích).

Okružní pilu lze nyní stlačit dolů až po nastavenou

hloubku řezu.

Do otvoru [2-2] dorazu hloubky řezu lze zašroubovat

stavěcí závitový kolík (M4x8 až M4x12). Přestavením

stavěcího závitového kolíku lze hloubku řezu nasta-

vit ještě přesněji (± 0,1 mm).

4.3

Úhel řezu

Okružní pilu lze natočit pod úhlem 0° až 45°:

– Povolte otočné knoﬂ íky [2-4, 2-6],

– Natočte okružní pilu na požadovaný úhel řezu [2-5],

– Otočné knoﬂ íky znovu pevně utáhněte.

Poznámka

: Obě krajní polohy (0° a 45°) jsou na-

staveny z výroby a mohou být v servisu dodatečně

přestaveny.

4.4

Výměna pilového kotouče

– Před výměnou pilového kotouče nastavte nářadí

do polohy 0°.

– Páčku [3-2] překlopte až na doraz,

– Blokování spuštění [3-1] posuňte vzhůru a stlačte

okružní pilu dolů až na doraz,

– Klíčem s vnitřním šestihranem [3-3] vyšroubujte

šroub [3-4],

– Vyjměte pilový kotouč,

– Očistěte příruby [3-8, 3-10],

Nasaďte nový pilový kotouč. Pozor: Smysl

otáčení pilového kotouče [3-9] a nářadí [3-

7] musí souhlasit!

– Vnější přírubu [3-10] nastavte tak, že unášecí čepy

zapadnou do drážek na vnitřní přírubě [3-8],

– Šroub [3-4] pevně utáhněte,

– Páčku [3-2] překlopte zpět.

4.5

Nastavení rozvíracího klínu

– Páčku [3-2] překlopte až na doraz,

– Blokování spuštění [3-1] posuňte vzhůru a stlačte

okružní pilu dolů až na doraz,

– Klíčem s vnitřním šestihranem [3-3] vyšroubujte

šroub [3-6],

– Rozvírací klín nastavte podle obr. 3,

– Šroub [3-6] pevně utáhněte,

– Páčku [3-2] překlopte zpět.

4.6 Odsávání

Nářadí by mělo být trvale připojeno k od-

sávacímu zařízení.

Na otočné odsávací hrdlo [4-1] lze připojit vysavač

Festool s odsávací hadicí o průměru 36 mm nebo

27 mm (doporučuje se 36 mm vzhledem k menšímu

nebezpečí ucpání).

4.7

Montáž chrániče proti otřesům

Chránič proti otřesům (příslušenství) výrazně

zlepšuje u polohy řezu 0° kvalitu horní hrany řezu

řezaného obrobku.

– Chránič proti otřesům [5-1] nastrčte na ochranný kryt,

– Nářadí nasaďte na obrobek, popř. na vodicí lištu.

– Chránič proti otřesům stlačte dolů, až dolehne

na obrobek, a otočným knoﬂ íkem [5-2] utáhněte.

– Chránič proti otřesům nařízněte (nářadí nastave-

no na maximální hloubku řezu a stupeň otáček 6)

Práce s nářadím

Obrobek upevněte vždy tak, aby se při

opracovávání nemohl pohybovat.

Nářadí držte vždy oběma rukama za pří-

slušná držadla [1-1, 1-7].

Nářadí posunujte vždy dopředu [1-2]; nikdy

jej neposouvejte zpátky k sobě.

Přizpůsobenou rychlostí posuvu zabraňte

přehřívání ostří pilového kotouče a při ře-

zání plastu jeho tavení.

5.1

Řezání podle rysky

Ukazatel řezu [4-3] ukazuje při poloze řezu 0° a 45°

(bez vodicí lišty) průběh řezu.

5.2

Odřezávání (dělení materiálu)

Nářadí nasaďte přední částí základové vodicí desky

pily na obrobek, zapněte jej, stlačte na nastavenou

hloubku řezu a posunujte ve směru řezu.

5.3

Řezání výřezů (ponorné řezy)

Aby se zamezilo zpětným nárazům při ponorných

řezech, je bezpodmínečně nutné dbát následujících

pokynů:

– Zadní hranu základové vodicí desky pily vždy

opřete o pevnou zarážku. Při práci s vodicí lištou

se nářadí přiloží na doraz proti zpětnému nárazu

[1-4], který je na vodicí liště připevněn.

– Nářadí vždy bezpečně držte oběma rukama a jen

pomalu ponořujte.

Postup:

Nářadí nasaďte na obrobek a přiložte na za-

rážku (zarážku zpětného rázu), zapněte jej, pomalu

stlačujte na nastavenou hloubku řezu a posunujte

ve směru řezu.

Značky [4-2] ukazují při maximální hloubce řezu a

při použití vodicí lišty mezní body zářezu pilového

kotouče (Ø 160 mm) vpředu i vzadu.

5.4

Řezání hliníku

Při opracování hliníku je z bezpečnostních

důvodů nutné dodržovat následující opat-

ření:

– Zapojte nářadí přes proudový chránič (FI, PRCD).

– K nářadí připojte vhodný vysavač.

– Pravidelně čistěte usazeniny prachu v krytu motoru.

Používejte ochranné brýle.

– Hliník smí být řezán jen pomocí k tomu určených

speciálních pilových kotoučů Festool.

Při řezání desek je nutné mazání petrolejem, tenko-

stěnné proﬁ ly (do 3 mm) lze opracovávat bez mazání.

5.5

Sádrovláknité a cementovláknité desky

Vzhledem k vysoké prašnosti se doporučuje pou-

žívání postranního krytu (příslušenství), který se

montuje ze strany na ochranný kryt.

Příslušenství

Objednací čísla níže popsaného příslušenství vy-

hledejte, prosím, ve svém katalogu Festool nebo

na internetu pod “www.festool.com”.

6.1

Paralelní doraz, rozšíření stolu

Paralelní doraz lze použít do šířky odřezku 180 mm.

Tento paralelní doraz lze použít i jako rozšíření

stolu.

6.2

Postranní kryt, drážky

Postranní kryt, který lze namontovat na ochranný

kryt, zlepšuje u řezů v poloze 0° účinnost odsávání.

Současně může tento kryt sloužit i jako drážkovací

doraz pro šířky drážek od 18 mm.

6.3

Vodicí systém

Vodicí lišty různých délek umožňují přesné, čisté

řezy a současně chrání horní plochu obrobku před

poškozením. Ve spojení s četným příslušenstvím

umožňuje vodicí systém FS provádět přesné úhlové

i pokosové řezy a lícování. Možnost upevnění mezi

svěrky [4-4] zajišťuje pevné držení a bezpečnou práci.

Bocní vuli vedení základové vodicí desky pily na

vodicích lištách lze nastavit obema serizovacími

celistmi [1-3], které ji vymezují.

Vodicí lišty mají chránič proti otřesům [1-5], který

je třeba před prvním použitím přiříznout na míru:

– Nastavte otáčky nářadí na stupeň 6,

– Nasaďte nářadí k zadnímu konci vodicí lišty,

– Nářadí zapněte, stlačte na nastavenou hloubku

řezu a chránič proti otřesům bez odkladu po celé

délce přiřízněte.

Nyní hrana chrániče proti otřesům přesně odpo-

vídá hraně řezu.

6.4

Multifunkční stůl

Multifunkční stůl MFT/3 umožňuje jednoduché

upínání obrobků a ve spojení s vodicím systémem

bezpečné a přesné obrábění velkých i malých ob-

robků. Svým mnohostrannými možnostmi použití

umožňuje hospodárnou a ergonomickou práci.

6.5

Pilové kotouče, zvláštní příslušenství

Pro rychlé a čisté opracování rozličných materiálů

nabízí Festool pilové kotouče vyladěné speciálně

na své nářadí.

Objednací čísla zde uvedeného i dalšího příslušen-

ství, které Vám umožní mnohostranné a efektivní

používání Vaší ruční okružní pily Festool, vyhledejte

v katalogu Festool, nebo na internetu pod “www.

festool.com”.

Údržba a péče

Před jakoukoliv manipulací s přístrojem

vytáhněte síťovou zástrčku ze zásuvky.

Veškerou údržbu a opravy které vyžadují

otevření krytu motoru smí provádět pou-

ze autorizovaný zákaznický servis.

Pro zajištění cirkulace vzduchu musí být chladicí

otvory udržovány stále volné a čisté.

Přístroj je vybaven speciálními samovypínacími

uhlíky. Jsou-li opotřebené, automaticky se přeruší

napájení a přístroj se zastaví.

Likvidace

Nevyhazujte elektrická nářadí do domovního od-

padu! Nechte ekologicky zlikvidovat nářadí, příslu-

šenství a obaly! Dodržujte přitom platné národní

předpisy.

Pouze EU

: Podle evropské směrnice 2002/96/ES

musí být stará elektrická zařízení tříděna a předána

k ekologické likvidaci.

9 Záruka

Na naše nářadí poskytujeme na vady materiálu nebo

výrobní vady záruku podle zákonných ustanovení

jednotlivých zemí, minimálně ovšem 12 měsíců.

V rámci zemí EU činí záruční doba 24 měsíců (na zá-

kladě účtenky nebo dodacího listu). Ze záruky jsou

vyloučeny škody způsobené zejména přirozeným

opotřebením, přetížením, neodborným zacházením,

resp. škody zaviněné uživatelem nebo způsobené

jiným použitím, v rozporu s provozním návodem,

nebo které byly známy již při zakoupení. Rovněž

jsou vyloučeny škody, které byly způsobeny použitím

jiného než originálního příslušenství a spotřebního

materiálu Festool (např. brusné talíře).

Reklamace lze uznat pouze tehdy, pokud je ne-

rozebrané nářadí zasláno zpět dodavateli nebo

autorizovanému servisu Festool. Návod k obsluze,

bezpečnostní pokyny, seznam náhradních dílů

a nákupní doklad pečlivě uschovejte. Jinak platí

vždy aktuální záruční podmínky výrobce.

Poznámka:

Díky neustálému výzkumu a vývoji jsou

změny zde uváděných technických údajů vyhra-

zeny.

Adresa pro výrobky Festool, jejich příslušenství

a spotřební materiál

REACh je nařízení o chemických látkách, platné od

roku 2007 v celé Evropě. Jako následný uživatel,

tedy jako výrobce výrobků jsme si vědomi své in-

formační povinnosti vůči zákazníkům. Abychom vás

mohli vždy informovat o nejnovějším vývoji a o mož-

ných látkách ze seznamu látek v našich výrobcích,

vytvořili jsme pro vás následující webovou stránku:

www.festool.com/reach

Zagłębiarka

Dane techniczne

TS 55 EBQ/TS 55 EQ

TS 55 Q

Moc

1200 W

1050 W

Prędkość obrotowa (bieg jałowy)

2000 - 5200 min

-1

6500

min

-1

Nastawianie skosu

0° - 45°

Głębokość cięcia przy 0°

0 – 55 mm

Głębokość cięcia przy 45°

0 – 43 mm

Wymiar tarczy piły

160x2,2x20 mm

Ciężar maszyny

4,5 kg

4,4 kg

Klasa ochronna

/II

Podane rysunki znajdują się w załączniku instrukcji obsługi.

Symbole

Ostrzeżenie przed ogólnym zagrożeniem

Instrukcja, przeczytać zalecenia!

Stosować osobiste środki ochrony słu-

chu!

Nosić okulary ochronne.

Zastosowanie zgodne z przeznaczeniem

Maszyny te przeznaczone są do cięcia drewna,

materiałów drewnopodobnych, materiałów pilśnio-

wych wiązanych gipsem i cementem, jak również

tworzyw sztucznych.

Oferowane przez ﬁ rmę Festool specjalne piły tar-

czowe do aluminium umożliwiają stosowanie tych

maszyn również do cięcia aluminium.

Wolno stosować wyłącznie piły tarczowe o na-

stępujących parametrach: średnica tarczy piły

160 mm; szerokość cięcia 2,2 mm do 2,6 mm; otwór

mocujący 20 mm; całkowita szerokość piły maks.

1,8 mm; przeznaczone do prędkości obrotowych

do 9500 min

-1

Nie wolno stosować żadnych krążków ściernych.

Elektronarzędzia ﬁ rmy Festool mogą być insta-

lowane tylko na stołach roboczych, które zostały

przewidziane do tego celu przez ﬁ rmę Festool.

Montaż na innym lub samodzielnie wykonanym

stole może spowodować niestabilność elektrona-

rzędzia i doprowadzić do ciężkich wypadków.

Za szkody i wypadki spowodowane uży-

ciem niezgodnym z przeznaczeniem od-

powiedzialność ponosi użytkownik.

Zalecenia odnośnie bezpieczeństwa pracy

2.1

Ogólne zalecenia bezpieczeństwa

UWAGA! Należy przeczytać wszystkie za-

lecenia bezpieczeństwa i instrukcje.

Nieprzestrze-

ganie następujących ostrzeżeń i instrukcji może

stać się przyczyną porażenia prądem elektrycznym,

pożaru i/lub ciężkiego obrażenia ciała.

Wszystkie zalecenia odnośnie bezpieczeństwa

pracy i instrukcje należy zachować do wykorzy-

stania w przyszłości.

Użyte w poniższym tekście pojęcie „elektrona-

rzędzie“ odnosi się do elektronarzędzi zasilanych

energią elektryczną z sieci (z przewodem zasila-

jącym) i do elektronarzędzi zasilanych akumulato-

rami (bez przewodu zasilającego).

2.2

Zalecenia bezpieczeństwa właściwe dla

urządzenia

Cięcie pilarką

NIEBEZPIECZEŃSTWO: Ręce należy utrzy-

mywać z dala od strefy cięcia i piły tarczo-

wej. Drugą ręką należy trzymać za uchwyt do-

datkowy lub obudowę silnika.

Jeśli pilarka tar-

czowa trzymana jest obiema rękami nie obawy,

że zostaną one zranione piłą tarczową.

Nie wolno wkładać rąk pod cięty element.

Pod

ciętym elementem osłona nie chroni przed piłą

tarczową.

Dopasować głębokość cięcia do grubości ciętego

elementu.

Piła tarczowa nie może wystawać pod

ciętym elementem więcej niż na wysokość zęba.

Ciętego elementu w żadnym wypadku nie

wolno trzymać rękami lub na kolanie. Cięty

element należy bezpiecznie mocować na stabil-

nym podłożu.

Ważne jest dobre przymocowanie

ciętego elementu, aby zminimalizować niebez-

pieczeństwo kontaktu z ciałem, zaciskami piły

tarczowej lub utraty kontroli nad urządzeniem.

W przypadku wykonywania prac, przy których

narzędzie tnące może przeciąć niewidoczne

przewody zasilające lub własny przewód za-

silający, urządzenie należy trzymać wyłącznie

za izolowane powierzchnie uchwytu.

Zetknięcie

z przewodem znajdującym się pod napięciem

powoduje, iż również metalowe części urządze-

nia przewodzą prąd co prowadzi do porażenia

prądem elektrycznym.

Przy wykonywaniu cięć podłużnych należy

zawsze stosować prowadnicę lub prostą kra-

wędź prowadzącą.

Wpływa to na zwiększenie

dokładności cięcia i zmniejsza możliwość za-

kleszczenia piły tarczowej.

Należy zawsze stosować piły tarczowe o

prawidłowej wielkości i pasujące do kształtu

kołnierza mocującego (rombowe lub okrągłe).

Piły tarczowe, które nie pasują do elementów

mocujących pilarki, charakteryzują się niedo-

kładnością ruchu obrotowego (bicie) i prowadzą

do utraty kontroli na urządzeniem.

W żadnym wypadku nie wolno stosować

uszkodzonych lub nieprawidłowych kołnierzy

lub śrub mocujących piłę tarczową.

Kołnierze

i śruby mocujące piłę tarczową zostały spe-

cjalnie skonstruowane dla danej pilarki, w celu

zapewnienia optymalnej mocy i bezpieczeństwa

eksploatacji.

Należy stosować odpowiednie

osobiste wyposażenie zabezpie-

czające:

ochronę słuchu, okulary

ochronne, maskę przeciwpyłową

przy pracach związanych z pyle-

niem, rękawice ochronne przy

pracach z materiałami szorstkimi

oraz przy wymianie narzędzia.

2) Cięcie

pilarką

- Odbicie jest to nieoczekiwana reakcja zahaczonej,

zakleszczonej lub nieprawidłowo ustawionej piły

tarczowej, która prowadzi do tego, że pilarka może

w sposób niekontrolowany wyskoczyć ciętego

materiału w kierunku osoby wykonującej cięcie;

- Jeśli piła tarczowa zostanie zahaczona lub zaci-

śnięta w zamykającej się szczelinie, następuje jej

blokada, a moc silnika powoduje odbicie urządze-

nia w kierunku osoby wykonującej cięcie;

- Jeśli piła tarczowa jest przekręcona w stosunku

do kierunku cięcia lub nieprawidłowo ustawiona,

zęby znajdujące się w tylnej streﬁ e piły tarczowej

mogą zahaczać o powierzchnię ciętego elemen-

tu, co powoduje wyskoczenie piły tarczowej ze

szczeliny cięcia

Odbicie jest skutkiem nieprawidłowego lub błęd-

nego użycia pilarki. Można go uniknąć stosując

odpowiednie, niżej opisane, środki ostrożności.

Pilarkę należy trzymać obiema rękami usta-

wiając ramiona w pozycji umożliwiającej od-

parcie siły występujących przy odbiciu. Należy

zawsze stać z boku w stosunku do piły tarczo-

wej, w żadnym wypadku nie wolno ustawiać

urządzenia w jednej linii ze swoim ciałem.

Przy

odbiciu pilarka tarczowa może odskoczyć do

tyłu, jednakże osoba wykonująca cięcie może

opanować siły odbicia, stosując odpowiednie

środki ostrożności.

W przypadku zakleszczenia piły tarczowej lub

przerwania cięcia z innego powodu, należy

zwolnić włącznik/wyłącznik i przytrzymać

pilarkę w ciętym materiale, do momentu aż

piła tarczowa zostanie całkowicie zatrzymana.

W żadnym wypadku nie wolno usuwać pilarki

z ciętego materiału lub ciągnąć jej do tyłu,

dopóki piła tarczowa porusza się lub zachodzi

możliwość wystąpienia odbicia.

Ustalić przy-

czynę zakleszczania piły tarczowej i usunąć ją

za pomocą odpowiednich środków.

W przypadku chęci ponownego uruchomienia

pilarki, której piła tarczowa znajduje się w

ciętym elemencie, należy wyśrodkować piłę

tarczową w szczelinie cięcia i sprawdzić, czy

zęby piły nie są zahaczone w ciętym elemen-

cie.

Ponowne uruchomienie zakleszczonej piły

tarczowej może spowodować jej wyskoczenie z

ciętego elementu lub odbicie.

Duże płyty należy podpierać w celu zmniejsze-

nia zagrożenia odbiciem poprzez zakleszczanie

piły tarczowej.

Duże płyty mogą wyginać się pod

własnym ciężarem. Płyty trzeba podpierać po

obu stronach, zarówno w pobliżu piły tarczowej,

jak również przy krawędziach.

Nie wolno stosować żadnych tępych lub uszko-

dzonych pił tarczowych.

Piły tarczowe z tępymi

lub nieprawidłowo ustawionymi zębami na

skutek zbyt wąskiej szczeliny cięcia powodują

zwiększone tarcie, zakleszczenie piły tarczowej

i odbicie.

Przed przystąpieniem do cięcia należy dokręcić

śruby regulacji głębokości i kąta cięcia.

W przy-

padku zmiany tych ustawień w trakcie cięcia, może

dojść do zakleszczenia piły tarczowej i odbicia.

Szczególną ostrożność należy zachować przy

wykonywaniu „cięcia zagłębionego“ w ukrytej

streﬁ e, np. w istniejącej ścianie.

Zagłębiana w

materiale piła tarczowa może zostać zablokowa-

na przez ukryte obiekty, co powoduje odbicie.

Funkcja osłony

Przed każdym użyciem należy sprawdzać, czy

osłona zamyka się prawidłowo. Pilarki nie

wolno używać, jeśli osłona ma opory ruchu i nie

zamyka się natychmiast. W żadnym wypadku

osłony nie wolno zaciskać ani podwiązywać; w

ten sposób piła tarczowa nie byłaby chroniona.

Jeśli pilarka przypadkowo upadnie, osłona

może ulec wygięciu.

W takim przypadku należy

sprawdzić, czy osłona porusza się bez oporów i

czy przy wszystkich kątach i głębokościach cię-

cia piła tarczowa nie dotyka innych elementów.

Sprawdzić stan i funkcjonowanie sprężyn osło-

ny. Jeśli osłona i sprężyny nie pracują prawi-

dłowo przed kolejnym użyciem należy zlecić

naprawę urządzenia.

Uszkodzone elementy,

klejące się złogi lub skupiska wiórów powodują

opóźnienie pracy osłony.

Przy „cięciu zagłębionym”, które nie jest

wykonywane pod kątem prostym, należy za-

bezpieczać płytę podstawową pilarki przed

przesunięciem bocznym.

Boczne przesunięcie

może spowodować zakleszczenie piły tarczowej,

a tym samym jej odbicie.

Jeśli osłona nie zakrywa piły tarczowej, pilarki

nie wolno odkładać na stół warsztatowy, ani

na podłogę.

Nieosłonięta piła tarczowa, która

jeszcze się nie zatrzymała, porusza pilarkę w

kierunku przeciwnym do kierunku cięcia i tnie

wszystko co znajduje się na jej drodze. Należy

zwracać uwagę na czas opóźnienia zatrzymania

pilarki.

Funkcja klina rozdzielnika

Należy stosować piłę tarczową pasującą do

klina rozdzielnika.

Aby klin rozdzielnik działał,

tarcza podstawowa piły tarczowej musi być cień-

sza niż klin rozdzielnik, a szerokość zębów musi

być większa niż grubość klina rozdzielnika.

Ustawić klin rozdzielnik w sposób opisany w

instrukcji eksploatacji.

Nieprawidłowa grubość,

pozycja i ustawienie mogą być przyczyną tego,

że klin rozdzielnik nie zapobiegnie skutecznie

odbiciu.

Klin rozdzielnik należy stosować zawsze,

oprócz „cięć zagłębionych“. Po wykonaniu cię-

cia zagłębionego należy ponownie zamontować

klin rozdzielnik.

Klin rozdzielnik przeszkadza

przy wykonywaniu cięć zagłębionych i może być

przyczyną odbicia.

Klin rozdzielnik należy stosować zawsze,

również przy „cięciach zagłębionych“.

Przy za-

głębieniu w materiał klin rozdzielnik dociskany

jest do góry, a po zagłębieniu, przy przesuwa-

niu pilarki do przodu, wchodzi samoczynnie w

szczelinę cięcia.

Aby klin rozdzielnik mógł działać, musi znaj-

dować się w szczelinie cięcia.

W przypadku

wykonywania krótkich cięć klin rozdzielnik nie

zapobiega odbiciu.

Pilarki nie wolno używać z wygiętym klinem

rozdzielnikiem.

Nawet małe zakłócenie może

opóźnić zamykanie osłony.

2.3

Parametry emisji

Wartości określone na podstawie normy EN 60745

wynoszą w typowym przypadku:

Poziom ciśnienia akustycznego /

Poziom mocy akustycznej

TS 55 EBQ/ TS 55 EQ

95/106 dB(A)

TS 55 Q

96/107 dB(A)

Dodatek spowodowany niepewnością pomiaru

K = 3 dB

Należy nosić ochronę słuchu!

Wartość całkowita wibracji (suma wektorowa w

trzech kierunkach) ustalona zgodnie z normą EN

60745:

Wartość emisji wibracji (3-osiowo)

Cięcie drewna

< 2,5 m/s

Cięcie metalu

< 2,5 m/s

Nieoznaczoność

K = 1,5 m/s

Podane parametry emisji (wibracja, hałas) zostały

pomierzone zgodnie z warunkami pomiarowymi

określonymi w normie EN 60745 i służą do porów-

nywania urządzeń. Nadają się one również do tym-

czasowej oceny obciążenia wibracjami i hałasem

podczas użytkowania.

Podane parametry emisji dotyczą głównych zasto-

sowań elektronarzędzia. Jeśli jednak narzędzie

elektryczne zostanie użyte do innych zastosowań, z

innymi narzędziami mocowanymi lub nieodpowied-

nio konserwowane, może to znacznie zwiększyć

obciążenie wibracjami i hałasem całej czaso-

przestrzeni roboczej. W celu dokładnej oceny dla

danej czasoprzestrzeni roboczej trzeba uwzględnić

również zawarte w niej czasy biegu jałowego i czasy

przestoju urządzenia. Może to znacznie zmniejszyć

obciążenie w całym okresie czasu pracy.

Podłączenie do instalacji elektrycznej i

rozruch

Napięcie i częstotliwość źródła prądu

musi zgadzać się z danymi na tabliczce

znamionowej urządzenia.

Przed podłączeniem lub odłączeniem od

przewodu sieciowego maszynę zawsze

wyłączyć!

Podłączanie i odłączanie elektrycznego przewodu

zasilającego patrz rysunek 2.

Włącznik [1-8] służy do załączania i wyłączania

urządzenia (przycićnięcie = zał., zwolnienie = wył.).

Włącznik można włączyć dopiero po przesunięciu

blokady włączania [1-9] do góry.

Równocześnie przesunięcie blokady włączania po-

woduje odblokowanie urządzenia do zagłębiania w

materiale i agregat tnący może być przesuwany w

dół, w kierunku przeciwnym do działania sprężyny.

Piła tarczowa wysuwa się przy tym z osłony.

Uniesienie maszyny powoduje odskoczenie agre-

gatu tnącego z powrotem do pozycji wyjściowej.

Maszynę należy przesuwać w kierunku

obrabianego elementu wyłącznie po włą-

czeniu.

Przed każdym zastosowaniem skontrolo-

wać działanie przyrządu montażowego i

używać maszyny tylko wtedy, jeśli działa

bez zastrzeżeń.

Ustawienia narzędzia

Przed przystąpieniem do wykonywania

jakichkolwiek prac przy urządzeniu na-

leży zawsze wyciągać wtyczkę z gniazda

zasilającego.

4.1

Układ elektroniczny

Maszyna TS 55 EBQ/ TS 55 EQ posiada

elektroniczny układ pełnofalowy o nastę-

pujących właściwościach:

Łagodny rozruch

Elektronicznie regulowany łagodny rozruch zapew-

nia pozbawiony szarpnięć rozruch urządzenia.

Regulacja prędkości obrotowej

Prędkość obrotową można regulować za pomocą

pokrętła nastawczego [1-6] bezstopniowo w za-

kresie od 2000 do 5200 min

-1

. Dzięki temu można

optymalnie dopasować prędkość cięcia do danego

rodzaju materiału (patrz tabela 1).

Stała prędkość obrotowa

Wstępnie wybrana prędkość obrotowa silnika

utrzymywana jest elektronicznie na stałym pozio-

mie. Dzięki temu nawet przy obciążeniu osiągana

jest stała prędkość cięcia.

Zabezpieczenie przed nadmiernym wzrostem

temperatury

W celu zabezpieczenia przed przegrzaniem (prze-

palenie silnika) wbudowany jest elektroniczny

układ kontroli temperatury. Przed osiągnięciem

krytycznej temperatury silnika elektroniczny układ

zabezpieczający wyłącza silnik. Po czasie stygnię-

cia wynoszącym ok. 3-5 minut urządzenie jest po-

nownie gotowe do pracy i w pełni obciążalne. Jeśli

urządzenie pracuje (bieg jałowy) czas stygnięcia

ulega znacznemu skróceniu.

Ogranicznik prądu

Przy maksymalnym przeciążeniu ogranicznik

prądu zapobiega poborowi prądu większego niż

dopuszczalny. Może doprowadzić to do zmniejsze-

nia prędkości obrotowej silnika. Po zmniejszeniu

obciążenia silnik natychmiast zwiększa swoją

prędkość obrotową.

Hamulec (TS 55 EBQ)

Przy wyłączeniu piła tarczowa zostaje elektro-

nicznie wyhamowana w ciągu 1,5 – 2 sekund do

zatrzymania.

4.2

Głębokość cięcia

Głębokość cięcia można ustawiać w zakresie od 0

do 55 mm:

– Nacisnąć ogranicznik głębokości cięcia [2-3] i

przesunąć na wybraną głębokość cięcia (podane

na skali [2-1] wartości dotyczą cięć pod kątem 0°,

bez szyny prowadzącej).

– Zwolnić ogranicznik głębokości cięcia (ogranicz-

nik głębokości cięcia wzębia się krokami co 1 mm).

Agregat tnący można teraz docisnąć do ustawionej

głębokości cięcia.

W otwór [2-2] ogranicznika głębokości cięcia moż-

na wkręcić trzpień gwintowany (M4x8 do M4x12).

Przekręcanie trzpienia gwintowanego umożliwia

jeszcze dokładniejsze ustawianie głębokości cięcia

(± 0,1 mm).

4.3

Kąt cięcia

Agregat tnący można odchylać w zakresie od 0°

do 45°:

– Odkręcić pokrętła [2-4, 2-6],

– Odchylić agregat tnący do wybranego kąta cięcia

[2-5],

– Ponownie dokręcić pokrętła.

Zalecenie

: Obie pozycje krańcowe (0° oraz 45°)

ustawione są fabrycznie i mogą zostać wyregulo-

wane przez serwis.

4.4

Wymiana piły tarczowej

– Przed wymianą brzeszczotu odchylić maszynę do

pozycji 0°.

– Przełożyć dźwignię [3-2] do oporu,

– Przesunąć blokadę włączania [3-1] do góry i

docisnąć agregat tnący w dół, do wzębienia za-

padki,

– Odkręcić śrubę [3-4] za pomocą klucza inbuso-

wego [3-3],

– Wyjąć piłę tarczową,

– Oczyścić kołnierze [3-8, 3-10],

– Założyć nową piłę tarczową.

Uwaga:

Kierunek obrotu piły tarczowej

[3-9] i maszyny [3-7] muszą być jednako-

we!

– Założyć zewnętrzny kołnierz [3-10] w taki spo-

sób, aby czopy zabierające weszły w wycięcia

wewnętrznego kołnierza [3-8].

– Dokręcić śrubę [3-4],

– Przełożyć z powrotem dźwignię [3-2].

4.5

Ustawić klin rozdzielnik

– Przełożyć dźwignię [3-2] do oporu,

– Przesunąć blokadę włączania [3-1] do góry i

docisnąć agregat tnący w dół, do wzębienia za-

padki,

– Odkręcić śrubę [3-6] za pomocą klucza inbuso-

wego [3-3],

– Ustawić klin rozdzielnik zgodnie z ilustracją 3,

– Dokręcić śrubę [3-6],

– Przełożyć z powrotem dźwignię [3-2].

4.6

Odsysanie

Maszynę należy zawsze podłączać do od-

kurzacza.

Do obrotowego króćca ssącego [4-1] można pod-

łączyć odkurzacz ﬁ rmy Festool o średnicy węża

ssącego 36 mm lub 27 mm (średnica 36 mm jest

zalecana z uwagi na mniejsze zagrożenie zatka-

niem).

4.7

Montaż zabezpieczenia przeciwodprysko-

wego

Zabezpieczenie przeciwodpryskowe (wyposażenie)

wyraźnie polepsza jakość krawędzi cięć górnej

powierzchni ciętego elementu, wykonywanych pod

kątem 0°.

– Nasadzić zabezpieczenie przeciwodpryskowe

[5-1] na osłonę,

– Nasadzić maszynę na obrabiany element względ-

nie na szynę prowadzącą,

– Docisnąć zabezpieczenie przeciwodpryskowe

do dołu, aż będzie przylegało do obrabianego

elementu i przykręcić pokrętłem [5-2].

– Naciąć zabezpieczenie przeciwodpryskowe (usta-

wić maszynę na maksymalną głębokość cięcia i

poziom prędkości obrotowej 6)

Praca za pomocą maszyny

Obrabiany element należy mocować za-

wsze w taki sposób, aby nie mógł poruszyć

się w czasie obróbki.

Maszynę należy trzymać zawsze obiema

rękami za przewidziane do tego celu

uchwyty [1-1, 1-7].

Maszynę należy zawsze przesuwać do

przodu [1-2], w żadnym wypadku nie wol-

no ciągnąć maszyny do tyłu, w kierunku

do siebie.

Dzięki dostosowaniu prędkości posuwu

unikać przegrzania ostrzy piły tarczowej,

a podczas cięcia tworzyw sztucznych sto-

pienia tworzywa.

5.1

Cięcie na “rysę”

Wskaźnik cięcia [4-3] wskazuje przebieg cięcia

przy cięciach pod kątem 0° i 45° (bez szyny pro-

wadzącej).

5.2

Cięcie odcinkami

Nasadzić maszynę przednią częścią stołu pilar-

skiego na obrabiany element, włączyć maszynę,

docisnąć do ustawionej głębokości cięcia i prze-

sunąć do przodu w kierunku cięcia.

5.3

Wykonywanie wycięć (zanurzanie narzę-

dzia w materiale)

W celu uniknięcia odbić przy zanurzaniu narzędzia

w materiale należy przestrzegać następujących

zaleceń:

– Maszynę należy zawsze przykładać tylną kra-

wędzią stołu pilarskiego do stałej prowadnicy. W

przypadku wykonywania pracy z zastosowaniem

szyny prowadzącej należy przyłożyć maszynę do

blokady obić [1-4], która zaciśnięta jest na szynie

prowadzącej.

– Maszynę trzeba zawsze trzymać pewnie obiema

rękami i bardzo powoli zanurzać w materiał.

Sposób postępowania: Nasadzić maszynę na obra-

biany element i przyłożyć do prowadnicy (blokada

obić), włączyć maszynę, powoli dociskać na usta-

wioną głębokość cięcia i przesuwać do przodu w

kierunku cięcia.

Przy maksymalnej gůćbokoúci cićcia i zastoso-

waniu szyny prowadzŕcej znaczniki [4-2] wska-

zujŕ przedni i tylny punkt cićcia piůy tarczowej (Ø

160 mm).

5.4

Cięcie aluminium

Ze względów bezpieczeństwa przy obrób-

ce aluminium należy stosować następują-

ce środki zabezpieczające:

– Zainstalować prądowy wyłącznik ochronny (FI,

PRCD).

– Podłączyć urządzenie do odpowiedniego odku-

rzacza.

– Czyścić urządzenie regularnie ze złogów pyłu w

obudowie silnika.

Nosić okulary ochronne.

- Aluminium może być cięte wyłącznie za pomocą

specjalnych pił tarczowych przewidzianych do

tego celu przez ﬁ rmę Festool.

Przy cięciu płyt należy stosować smarowanie naftą.

Cienkościenne proﬁ le (do 3 mm) mogą być obra-

biane bez smarowania.

5.5

Płyty pilśniowe wiązane gipsem lub ce-

mentem

Ze względu na duże pylenie zalecane jest stosowanie

pokrywy (wyposażenie) montowanej z boku osłony.

6 Wyposazenie

Numery katalogowe niżej opisanego wyposażenia

podane są w katalogu ﬁ rmy Festool lub w interne-

cie pod adresem ”www.festool.com”.

6.1

Prowadnica równoległa, element rozsze-

rzający stół

Prowadnicę równoległą można stosować przy sze-

rokościach przycinania do 180 mm.

Prowadnicę równoległą można również stosować

jako element rozszerzający stół.

6.2

Pokrywa boczna, wpusty czołowe

Pokrywa boczna montowana do osłony polepsza

działanie odsysania przy cięciach pod kątem 0°.

Równocześnie pokrywa może być stosowania jako

prowadnica do wykonywania wpustów czołowych o

szerokości od 18 mm.

6.3

System prowadzący

Dostępne w różnych długościach szyny prowadzące

umożliwiają precyzyjne, czyste cięcia i równocze-

śnie chronią powierzchnię obrabianego elementu

przed uszkodzeniami. W połączeniu z szerokim

zakresem wyposażenia system prowadzący umoż-

liwia wykonywanie dokładnych cięć pod kątem,

cięć ukośnych i pasowań. Możliwość mocowania

za pomocą ścisków śrubowych [4-4] zapewnia

niezawodne mocowanie i bezpieczną pracę.

Luz prowadzenia stolu pilarskiego na szynach

prowadzacych mozna regulowac za pomoca obu

szczek nastawczych [1-3].

Szyny prowadzące posiadają zabezpieczenie

przeciwodpryskowe [1-5], które przed pierwszym

użyciem należy przyciąć na wymiar:

– Ustawić prędkość obrotową maszyny na 6 stopień,

– Nasadzić maszynę na tylny koniec szyny prowa-

dzącej, włączyć maszynę,

– Docisnąć do ustawionej głębokości cięcia i przy-

ciąć zabezpieczenie przeciwodpryskowe na całej

długości, bez zatrzymywania.

Krawędź zabezpieczenia przeciwodpryskowego

odpowiada teraz dokładnie krawędzi cięcia.

6.4

Stół wielofunkcyjny

Stół wielofunkcyjny MFT/3 umożliwia łatwe mo-

cowanie elementów obrabianych, a w połączeniu

z systemem prowadzącym bezpieczne i dokładne

obrabianie elementów dużych i małych. Różnorakie

zastosowania tego stołu umożliwiają efektywną i

energonomicznie wygodną pracę.

6.5

Piły tarczowe, wyposażenie dodatkowe

W celu umożliwienia szybkiej i czystej obróbki

różnych materiałów firma Festool oferuje piły

tarczowe dostosowane specjalnie do Państwa

urządzenia.

Numery katalogowe tych pił, jak również wyposa-

żenia dodatkowego, które umożliwia różnorakie i

efektywne stosowanie ręcznej pilarki tarczowej ﬁ r-

my Festool, podane są w katalogu ﬁ rmy Festool lub

w internecie pod adresem ”www.festool.com”.

Konserwacja i utrzymanie w czystości

Przed przystąpieniem do wykonywania

jakichkolwiek prac przy urządzeniu na-

leży zawsze wyciągać wtyczkę z gniazda

zasilającego.

Wszelkie prace konserwacyjne i napraw-

cze, które wymagają otwarcia obudowy

silnika, mogą być wykonywane wyłącznie

przez autoryzowany warsztat serwisowy.

Dla zapewnienia cyrkulacji powietrza, otwory wlo-

towe powietrza chłodzącego w obudowie silnika

muszą być zawsze odsłonięte i utrzymywane w

czystości.

Urządzenie wyposażone jest w samowyłączające

specjalne szczotki węglowe. Jeśli są one zużyte,

następuje automatyczne przerwanie zasilania i

urządzenie zatrzymuje się.

8 Usuwanie

Nie wolno wyrzucać narzędzi elektrycznych wraz z

odpadami domowymi! Urządzenia, wyposażenie i

opakowania należy przekazać zgodnie z przepisami

o ochronie środowiska do odzysku surowców wtór-

nych. Należy przy tym przestrzegać obowiązujących

przepisów państwowych.

Tylko UE:

Zgodnie z europejską Wytyczną 2002/96/

EG zużyte narzędzia elektryczne trzeba groma-

dzić osobno i odprowadzać do odzysku surowców

wtórnych zgodnie z przepisami o ochronie środo-

wiska.

9 Gwarancja

Na urządzenia produkcji naszej ﬁ rmy udzielamy

gwarancji z tytułu wad materiałowych i błędów

produkcyjnych zgodnie z postanowieniami usta-

wowymi obowiązującymi na terytorium danego

kraju, która wynosi co najmniej 12 miesięcy. Na

terytorium państw UE czas trwania gwarancji wy-

nosi 24 miesiące (licząc od daty na rachunku lub

dowodzie dostawy). Szkody, a zwłaszcza naturalne

zużycie, przeciążenie, użytkowanie niezgodne z

przeznaczeniem względnie szkody zawinione przez

użytkownika lub inne zastosowanie niezgodnie

z instrukcją obsługi lub, które znane były w mo-

mencie zakupu, nie są objęte gwarancją. Nie są

również objęte szkody, powstałe w wyniku stoso-

wania nieoryginalnego wyposażenia i materiałów

użytkowych (np. talerze szliﬁ erskie).

Reklamacje mogą zostać uznane tylko wtedy, gdy

nierozłożone na części urządzenie zostanie odesła-

ne do dostawcy lub do upoważnionego warsztatu

serwisowego ﬁ rmy. Należy zachować instrukcję

obsługi, zalecenia bezpieczeństwa, listę części

zamiennych i dowód zakupu. Ponadto obowiązują

aktualne w momencie zakupu warunki gwaran-

cyjne producenta.

Uwaga

Ze względu na stały postęp prac eksperymental-

nych i rozwojowych zastrzega się możliwość zmiany

zamieszczonych danych technicznych.

Rozporządzenie REACh dla produktów firmy

Festool, ich wyposażenia i materiałów eksplo-

atacyjnych

REACh jest to rozporządzenie o substancjach che-

micznych, które obowiązuje w całej Europie od 2007

r. Firma nasza, jako „użytkownik końcowy“, a zatem

jako producent wyrobów jest świadoma obowiązku

informowania naszych klientów. W celu dostarczania

naszym klientom najnowszych informacji oraz infor-

mowania o możliwych substancjach z listy kandyda-

tów w wyrobach naszej ﬁ rmy, utworzyliśmy nastę-

pującą stronę internetową:

www.festool.com/reach

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

Cheetah Digi Viento

Fagor 4 CC 130 E N

Fieldmann FZS 2001-E

Fractal Design Define R4 Black Pearl Window

Festool TS 55 EBQ: 5-1 4-1 4-2 4-3 4-4 5-2

5-1 4-1 4-2 4-3 4-4 5-2: Festool TS 55 EBQ

5-1 4-1 4-2 4-3 4-4 5-2

4 5

Оглавление

Топ 10 инструкций

Другие инструкции
