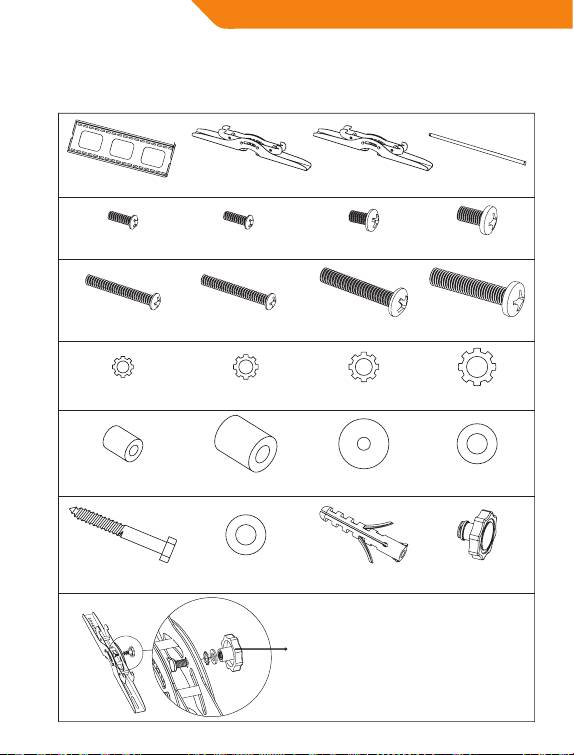

Список деталей поставки

Стенка крепления

Левый кронштейн

Правый кронштейн

Запорная

к стене – а

монитора – b

монитора – с

планка - d

Болт M4x12 – e Болт M5x12 - f Болт M6x12 – g Болт M8x16 - h

Болт M4x30 – i Болт M5x30 – j Болт M6x35 – k Болт M8x40 - l

M4

M5

M6

М8

Стопорная шайба - m

Стопорная шайба – n

Стопорная шайба – o

Стопорная шайба - p

M4/М5 Вставка – q M6/М8 Вставка - r M4/М5 Шайба - s M6/М8 Шайба -t

Болт с квадратной головкой –u Шайба для болта с

Анкер – w Пластмассовый

квадратной головкой - v

маховик – x

Пожалуйста, установите пластмассовый

маховик (х) на Кронштейн монитора

(b,c), как показано на рисунке слева,

прежде чем сделать следующий шаг.

Пожалуйста, имейте ввиду, что оба

маховика должны быть установлены

противоположно друг другу на обоих

Кронштейнах монитора.
