1 Hinweise zur Sicherheit ........................................................................................................ 2

1.1 Bestimmungsgemäße Verwendung .................................................................................... 2

1.2 Allgemeine Sicherheitshinweise für Elektrowerkzeuge........................................................ 2

1.3 Spezielle Sicherheitshinweise ............................................................................................. 4

2 Technische Daten ................................................................................................................. 4

3 Netzanschluss ....................................................................................................................... 5

4 Funktion des Gerätes ........................................................................................................... 5

4.1 Bohrkrone montieren (A) .................................................................................................... 5

4.2 Power Puls Umschaltung (B) .............................................................................................. 5

4.3 Überlastschutz (C) .............................................................................................................. 5

4.4 Ein-/Ausschalten (D) ........................................................................................................... 5

4.5 Zusatzhandgriff (E) ............................................................................................................. 5

4.6 Staubabsaugung (F) ........................................................................................................... 5

4.7 Arbeitshinweise (G) ............................................................................................................ 6

5 Zubehör ................................................................................................................................. 6

6 Kundendienst ........................................................................................................................ 7

7 Entsorgung............................................................................................................................ 7

2 DEUTSCH

1 Hinweise zur Sicherheit

1.1 Bestimmungsgemäße Verwendung

Die Diamantbohrmaschine ist einsetzbar zum Trockenbohren mit Diamantbohrkronen in Ziegel,

Mauerwerk, Hohllochziegel, Kalksandstein und Porenbeton (Stein und Beton ausgeschlossen).

Die Maschine ist zum Nassbohren nicht geeignet.

Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden. Es darf nur

zweihandgeführt oder über einen Diamantbohrständer betrieben werden.

1.2 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf

netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge

(ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder

unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in

der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro-

werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der

Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker

gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und

passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen,

Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag,

wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in

ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen,

aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel

fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte

oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur

Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung

eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist,

verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutz-

schalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an

die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie

müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften

Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das

Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder

den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des

Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das

Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand

und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst

werden.

g) Wenn Staubabsaug- und Auffangeinrichtungen montiert werden können,

vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.

Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte

Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im

angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug,

das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku bevor Sie

Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen.

Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern

auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind

oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn

Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche

Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen

Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre

Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerk-

zeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend

diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die

auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die

vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

DEUTSCH 3

a) Stay alert, watch what you are doing and use common sense when operating a power

tool. Do not use a power tool while you are tired or under the influence of drugs,

alcohol or medication. A moment of in attention while operating power tools may result in

serious personal injury.

b) Use personal protective equipment. Always wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the off-position before

connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or energising power tools that have the

switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power tool on. A wrench or a

key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance at all times. This enables better

control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and

gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in

moving parts.

g) If devices are provided for the connection of dust extraction and collection facilities,

ensure these are connected and properly used. Use of these devices can reduce dust

related hazards.

4) Power tool use and care

a) Do not force the power tool. Use the correct power tool for your application. The

correct power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it on and off. Any power tool that

cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or the battery pack from the power

tool before making any adjustments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children and do not allow persons

unfamiliar with the power tool or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the power tools operation. If

damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc., in accordance with these

instructions, taking into account the working conditions and the work to be

performed. Use of the power tool for operations different from those intended could result in

a hazardous situation.

5) Service

Have your power tool serviced by a qualified repair person using only identical

replacement parts. This will ensure that the safety of the power tool is maintained.

1.3 Special Safety Instructions

Wear ear protectors. Exposure to noise can cause hearing loss.

Use auxiliary handles supplied with the tool. Always keep it dry, clean and free of oil and grease.

Loss of control can cause personal injury.

Appliances used at many different locations including open air must be connected via a current

surge preventing switch.

Always wear goggles when using the machine. It is recommended to wear gloves, sturdy non

slipping shoes and apron.

10 ENGLISH

Sawdust and splinters must not be removed while the machine is running.

The dust that arises when working with this tool can be detrimental to health and therefore not

reach the body. Wear a suitable dust protection mask.

Always disconnect the plug from the socket before carrying out any work on the machine.

Only plug-in when machine is switched off.

Keep mains lead clear from working range of the machine. Always lead the cable away behind

you.

When working in walls ceiling, or floor, take care to avoid electric cables and gas or water pipes.

Do not touch a damaged or severed power supply cord when working; pull the plug out of the

power socket immediately instead. Never operate the device with a damaged power supply

cord.

Before beginning your work consult the responsible structural designer to establish the exact

position of the hole to be drilled.

When drilling through a ceiling secure the area from below because the diamond core bit can fall

out.

2 Technical Data

ENGLISH 11

The noise level during operation can exceed 85 dB (A). Wear hearing protection!

Measured values determined in accordance with EN 60745-1:2010.

3 Electric supply

Connect only to single-phase a.c. current and only to the system voltage indicated on the rating

plate.

It is also possible to connect to sockets without an earthing contact as the design conforms to

safety class II.

4 Function of the Unit

4.1 Fitting the drill bit (A)

Ø 32 - 202 mm (Hollow drill core bits):

 Screw the drill core bit in position.

 Insert the centralizing mandrel.

 Slide the centralizing disc into position.

Ø 68 mm / Ø 82 mm (Recess cutter):

 Screw the adapter (No. FF35097) into position.

 Screw the recess cutter into position.

 Insert the centralizing mandrel (No. FF35096).

To dismantle, use the open-ended spanner to unscrew the drill bits.

4.2 Power Puls changeover (B)

For hard rock, changeover to soft hammer action.

Do not use the hammer action at the start of drilling and for brittle stone (e.g. tiles).

4.3 Overload protection (C)

The green warning lamp is on during normal operation.

If too much pressure is exerted on the drill bit the red warning lamp will come on. Reduce the

pressure and the green lamp will come on again.

In the event of continuous overloading, the electronic system of the machine will switch the

machine off. To continue working, switch the machine off and then on again.

In the case of jerking overload (e.g. drill bit catches) the electronically controlled slipping clutch

will interrupt the power supply.

4.4 Switching On / Off (D)

Switch the machine on or off at the switch button.

The speed can be altered at the switch button.

4.5 Handle attachment (E)

The handle attachment can be fitted on the left or right side.

12 ENGLISH

4.6 Dust extraction (F)

1 Slide the extractor adapter on to the spindle.

2 Secure the extractor adapter with springs.

3 Plug in the hose adapter and extractor hose.

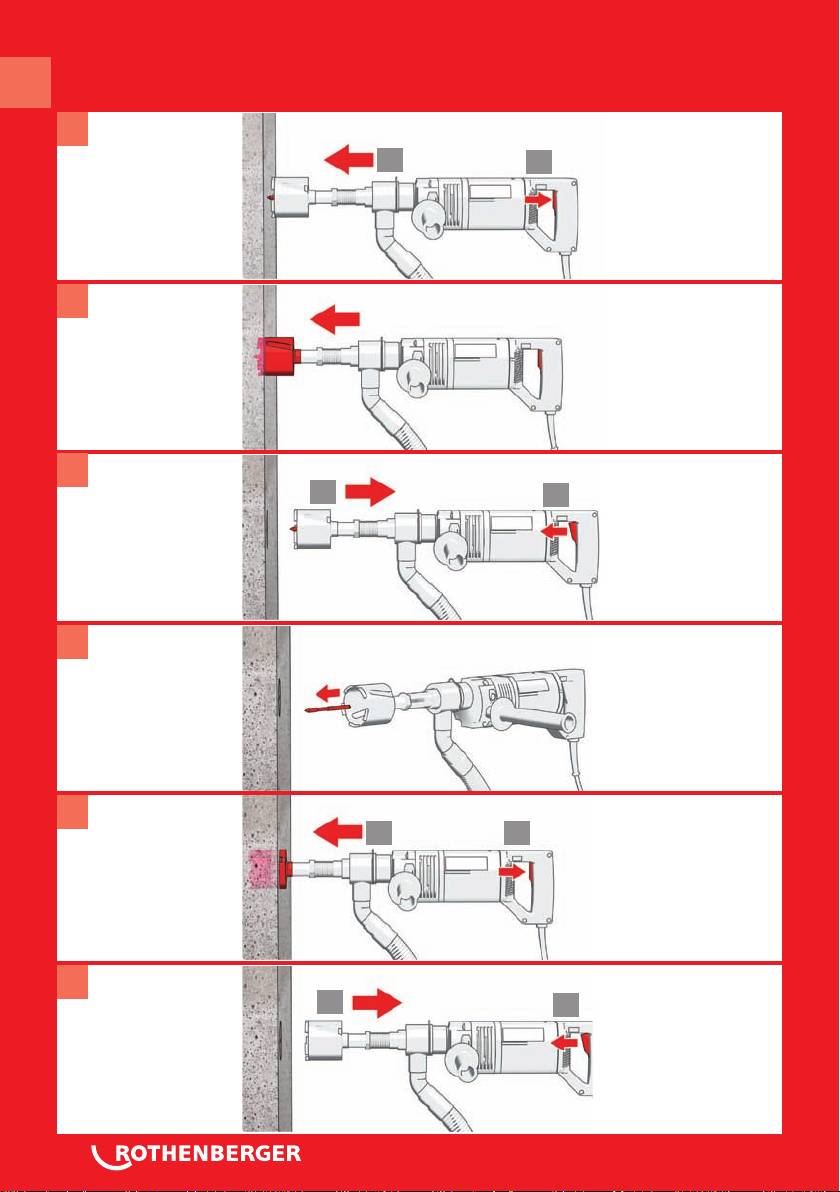

4.7 Operating instructions (G)

Depending on the material, select either POWER PULS on or off at the hammer action switch.

1 Position the machine with the centralizing mandrel and switch on.

2 Drill approx. 2 cm using the centralizing mandrel.

3 Switch the machine off and pull it out of the drilled hole.

4 Remove the centralizing mandrel.

5 Insert the core drill into the already cut groove, switch the machine on and drill down to the

required depth.

Pull the machine back slightly from time to time to remove any dust.

6 Switch the machine off and pull it out of the drilled hole. Remove the drilling core.

Bore-holes which don’t have to be applied exactly can be drilled without a centre bit. For that

purpose apply the core cutter slantingly and put the machine slowly straight when a depth of

about 1 cm has been reached.

If drill cores should come loose, take core cutter from the material and remove drill cores.

5 Accessories

ENGLISH 13

6 Customer service

The ROTHENBERGER service locations are available to help you (see listing in catalog or on-

line) and replacement parts and service are also available through these same service locations.

Order your accessories and spare parts from your specialist retailer or using our service-after-

sales hotline:

Phone: + 49 (0) 61 95 / 800 – 8200

Fax: + 49 (0) 61 95 / 800 – 7491

Email: service@rothenberger.com

www.rothenberger.com

7 Disposal

Components of the unit are recyclable material and should be put to recycling. For this purpose

registered and certified recycling companies are available. For an environmental friendly

disposal of the non-recyclable parts (e.g. electronic waste) please contact your local waste

disposal authority.

For EU countries only:

14 FRANÇAIS

1 Consignes de sécurité ........................................................................................................ 15

1.1 Utilisation conforme aux dispositions ................................................................................ 15

1.2 Avertissements de sécurité généraux pour l’outil .............................................................. 15

1.3 Instructions de sécurité ..................................................................................................... 17

2 Données techniques ........................................................................................................... 17

3 Connexion au réseau .......................................................................................................... 18

4 Fonctionnement de l'appareil ............................................................................................. 18

4.1 Montage de la couronne de perçage (A) ........................................................................... 18

4.2 Commutation sur Power Puls (B) ...................................................................................... 18

4.3 Protection contre la surcharge (C) .................................................................................... 18

4.4 Mise sous/hors tension (D) ............................................................................................... 18

4.5 Poignée supplémentaire (E) ............................................................................................. 18

4.6 Aspiration des poussières (F) ........................................................................................... 18

4.7 Remarque sur le travail (G)............................................................................................... 19

5 Accessoires......................................................................................................................... 19

6 Service à la clientèle ........................................................................................................... 20

7 Elimination des déchets ..................................................................................................... 20

FRANÇAIS 15

1 Consignes de sécurité

1.1 Utilisation conforme aux dispositions

La perceuse diamant est conçue pour le perçage à sec de la brique, la maçonnerie, les blocs

perforés, le grès et le béton cellulaire (à l'exclusion de la pierre et du béton).

La machine ne convient au perçage avec apport d’humidité.

Comme déjà indiqué, cette machine n’est conçue que pour être utilisée conformément aux

prescriptions. Elle ne doit être utilisée qu'à deux mains ou sur un trépan pour perceuse diamant.

1.2 Avertissements de sécurité généraux pour l’outil

Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un

incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter

ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le

secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon

d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres

sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple

en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques

produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de

l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil.

2) Sécurité électrique

a) Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier

la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à

branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque

de choc électrique.

b) Evitez le contact physique avec des surfaces mises à la terre tels que tuyaux,

radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où

votre corps serait relié à la terre.

c) N’exposez pas l’outil électroportatif à la pluie ou à l’humidité. La pénétration d’eau dans

un outil électroportatif augmente le risque d’un choc électrique.

d) N’utilisez pas le câble à d’autres fins que celles prévues, n’utilisez pas le câble pour

porter l’appareil ou pour l’accrocher ou encore pour le débrancher de la prise de

courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des

bords tranchants ou des parties de l’appareil en rotation. Un câble endommagé ou

torsadé augmente le risque d’un choc électrique.

e) Au cas où vous utiliseriez l’outil électroportatif à l’extérieur, utilisez une rallonge

autorisée homologuée pour les applications extérieures. L’utilisation d’une rallonge

électrique homologue pour les applications extérieures réduit le risque d’un choc électrique,

f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une

alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage

d’un RCD réduit le risque de choc électrique.

3) Sécurité des personnes

a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon en utilisant l’outil

électroportatif. N’utilisez pas l’appareil lorsque vous êtes fatigué ou après avoir

consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment

d’inattention lors de l’utilisation de l’appareil peut entraîner de graves blessures sur les

personnes.

b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le

fait de porter des équipements de protection personnels tels que masque anti-poussières,

chaussures de sécurité antidérapantes, casque de protection ou protection acoustique

suivant le travail à effectuer, réduit le risque de blessures.

c) Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt

avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le

porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont

l’interrupteur est en position marche est source d’accidents.

d) Enlevez tout outil de réglage ou toute clé avant de mettre l’appareil en

fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des

blessures.

e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Ceci

vous permet de mieux contrôler l’appareil dans des situations inattendues.

f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux.

Maintenez cheveux, vêtements et gants éloignés des parties de l’appareil en rotation.

Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des

pièces en mouvement.

g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés,

vérifiez que ceux-ci soient effectivement raccordés et qu’ils sont correctement

utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et emploi soigneux de l’outil électroportatif

a) Ne surchargez pas l’appareil. Utilisez l’outil électroportatif approprié au travail à

effectuer. Avec l’outil électroportatif approprié, vous travaillerez mieux et avec plus de

sécurité à la vitesse pour laquelle il est prévu.

b) N’utilisez pas un outil électroportatif dont l’interrupteur est défectueux. Un outil

électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit

être réparé.

c) Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries

de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil.

Cette mesure de précaution empêche une mise en fonctionnement par mégarde.

d) Gardez les outils électroportatifs non utilises hors de portée des enfants. Ne

permettez pas l’utilisation de l’appareil à des personnes qui ne se sont pas

familiarisées avec celui-ci ou qui n’ont pas lu ces instructions. Les outils

électroportatifs sont dangereux lorsqu’ils sont utilisés par des personnes non initiées.

e) Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement

fonctionnent correctement et qu’elles ne soient pas coincées, et contrôlez si des

parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de

l’appareil s’en trouve entravé. Faites réparer les parties endommagées avant d’utiliser

l’appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus.

f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus

avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés

plus facilement.

16 FRANÇAIS

g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en

tenant compte des conditions de travail et du travail à réaliser. L’utilisation des outils

électroportatifs à d’autres fins que celles prévues peut entraîner des situations dangereuses.

5) Service

Ne faites réparer votre outil électroportatif que par un personnel qualifié et seulement

avec des pièces de rechange d’origine. Ceci permet d’assurer la sécurité de l’appareil.

1.3 Instructions de sécurité

Portez une protection acoustique. L’influence du bruit peut provoquer la surdité.

Utilisez les poignées supplémentaires livrées en même temps que l’appareil. Maintenez la

toujours sèche, propre et exempte d'huile ou de graisse.

La perte de contrôle peut mener à des blessures.

Les prises de courant se trouvant à l’extérieur doivent être équipées de disjoncteurs différentiels

conformément aux prescriptions de mise en place de votre installation électrique.

Veuillez en tenir compte lors de l’utilisation de notre appareil.

Toujours porter des lunettes protectrices en travaillant avec la machine. Des gants de sécurité,

des chaussures solides et à semelles antidérapantes et un tablier sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Les poussières qui sont dégagées pendant les travaux sont souvent nocives pour la santé et ne

devraient pas pénétrer dans le corps. Porter un masque de protection approprié contre les

poussières.

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

Ne raccorder la machine au réseau que si l’interrupteur est en position arrêt.

Le câble d’alimentation doit toujours se trouver en dehors du champ d’action de la machine.

Toujours maintenir le câble d’alimentation à l’arrière de la machine.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles

électriques et aux conduites de gaz et d’eau.

Ne manipulez pas le câble d'alimentation s'il a été endommagé ou sectionné pendant le travail

et débranchez immédiatement l'outil de la prise murale. N'utilisez jamais l'appareil si son câble

d'alimentation est endommagé.

Avant de commencer le travail, faites appel à un ingénieur qualifié pour déterminer

l'emplacement exact du perçage.

En cas de perçage à travers un plafond, sécurisez la zone du dessous, afin que le foret ne

puisse pas tomber.

2 Données techniques

FRANÇAIS 17

18 FRANÇAIS

Pendant le travail le niveau de bruit peut dépasser 85 dB (A). Porter un casque de protection

acoustique!

Les valeurs mesurées sont déterminées conformément à la norme EN 60745-1:2010.

3 Connexion au réseau

Connecter uniquement à un courant alternatif monophasé et à la tension de réseau indiquée sur

la plaque signalétique.

La connexion à des prises de courant sans contact de protection est également possible car il

existe une structure de la classe de protection II.

4 Fonctionnement de l'appareil

4.1 Montage de la couronne de perçage (A)

Ø 32 - 202 mm (couronnes de perçage creuses):

 Dévisser la couronne de perçage.

 Mettre le mandrin de centrage en place.

 Emboîter le disque de centrage.

Ø 68 mm / Ø 82 mm (aléseur à boîte):

 Visser l’adaptateur (art. n° FF35097).

 Visser l’aléseur à boîte.

 Mettre le mandrin de centrage en place (art. n° FF35096).

Pour le démontage, dévisser les couronnes de perçage avec les clés à fourche ci-jointes.

4.2 Commutation sur Power Puls (B)

Pour le perçage dans la pierre dure, enclencher la percussion avec le commutateur.

Travailler sans percussion lors de perçages préalables ou si le matériau est cassant (par

exemple, des carreaux).

4.3 Protection contre la surcharge (C)

Le témoin de contrôle vert est allumé pendant le mode de fonctionnement normal. Le témoin de

contrôle rouge s’allume lors d’une pression trop importante sur la couronne de perçage.

Diminuer la pression appliquée et le témoin de contrôle vert s’allume à nouveau.

Le système électronique de la machine se met hors service lors d’une surcharge prolongée.

Pour continuer de travailler, il faut tout d’abord éteindre la machine, puis l’enclencher à nouveau.

Lors d’une brusque surcharge (par exemple, si la couronne de perçage se coince),

l’accouplement à friction commandé par l’électronique interrompt le flux de la force.

4.4 Mise sous/hors tension (D)

Mettre la machine sous ou hors tension avec le commutateur à poussoir.

La vitesse de rotation peut être variée à l’aide du commutateur à poussoir.

4.5 Poignée supplémentaire (E)

La poignée supplémentaire peut être fixée à droite ou à gauche.

4.6 Aspiration des poussières (F)

1 Mettre l’adaptateur d’aspiration en place sur la broche.

2 Assurer l’adaptateur d’aspiration avec un ressort.

3 Mettre l’adaptateur pour tuyau flexible ainsi que le tuyau flexible en place.

4.7 Remarque sur le travail (G)

Selon le matériau, activer la percussion ou la désactiver au moyen du commutateur de

percussion POWER PULS.

1 Apposer la machine avec le mandrin de centrage, puis enclencher la machine.

2 Percer environ 2 cm avec le mandrin de centrage.

3 Stopper la machine et la retirer du trou percé.

4 Enlever le mandrin de centrage.

5 Placer la couronne de perçage dans la rainure déjà fraisée, l’enclencher et percer jusqu’à la

profondeur souhaitée.

Retirer quelque peu la machine de temps à autre pour enlever la poussière de perçage.

6 Eteindre la machine et la retirer du trou de perçage. Retirer la carotte extraite.

Pour des perçages sans précision particulière, il est possible de travailler sans foret de

centrage. Pour cela, incliner légèrement la couronne diamantée au départ de l’opératio n, puis,

dès que la profondeur de 1 cm est atteinte, redresser lentement la machine.

Lorsqu’il y a des carottes se détachant du matériau, retirer la couronne diamantée du matériau

et enlever celles-ci.

5 Accessoires

FRANÇAIS 19
