Součásti NaviTracku® II

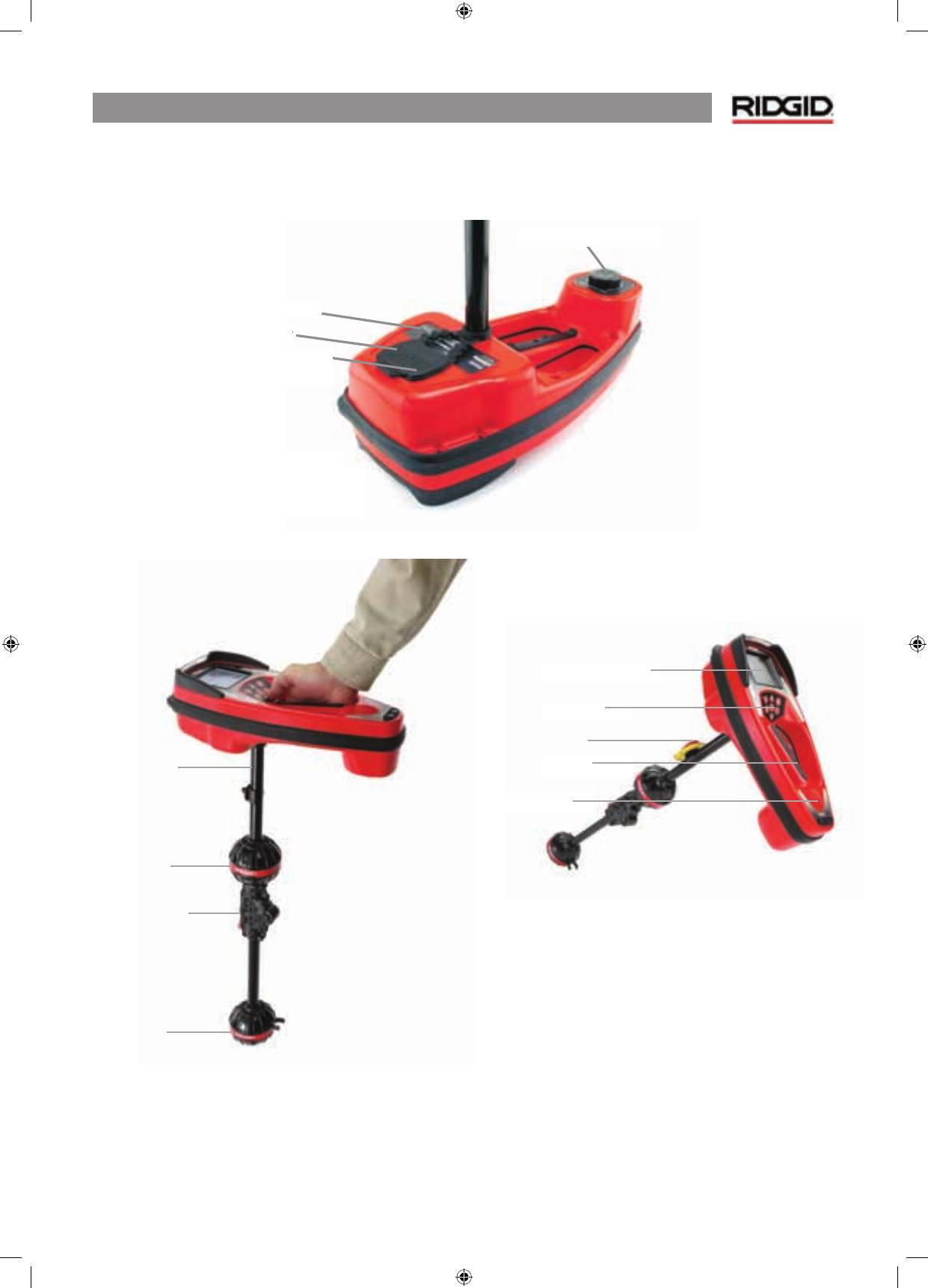

Obrázek 1: Součásti NaviTracku® II

Schránka na baterie

Konektor US B

Obrazovka displeje

Klávesnice

Rukojeť

Reproduktor

Stožár antény

Uzlový bod

horní antény

Sklopný článek

Uzlový bod

dolní antény

Značky

Konektor sériového

portu

Sériový štítek

background image

  NaviTrack® II

4

Úvod k NaviTracku® II

Spuštění

Instalace/výměna baterií

Pro instalaci baterií do NaviTracku® II otočte jednotku, abyste

získali přístup do schránky na baterie. Otočný knoflík na víku

schránky  na  baterie  otočte  proti  směru  chodu  hodinových

ručiček. Pro vyjmutí dvířek knoflík popotáhněte rovně směrem

nahoru. Vložte baterie tak, jak je to naznačeno na štítku uvnitř

a zkontrolujte, zda mají správný kontakt.

Ustavte  dvířka  na  schránku  a  při  mírném  zatlačení  otočte

knoflíkem ve směru chodu hodinových ručiček. Kryt baterií lze

ustavit v obou polohách.

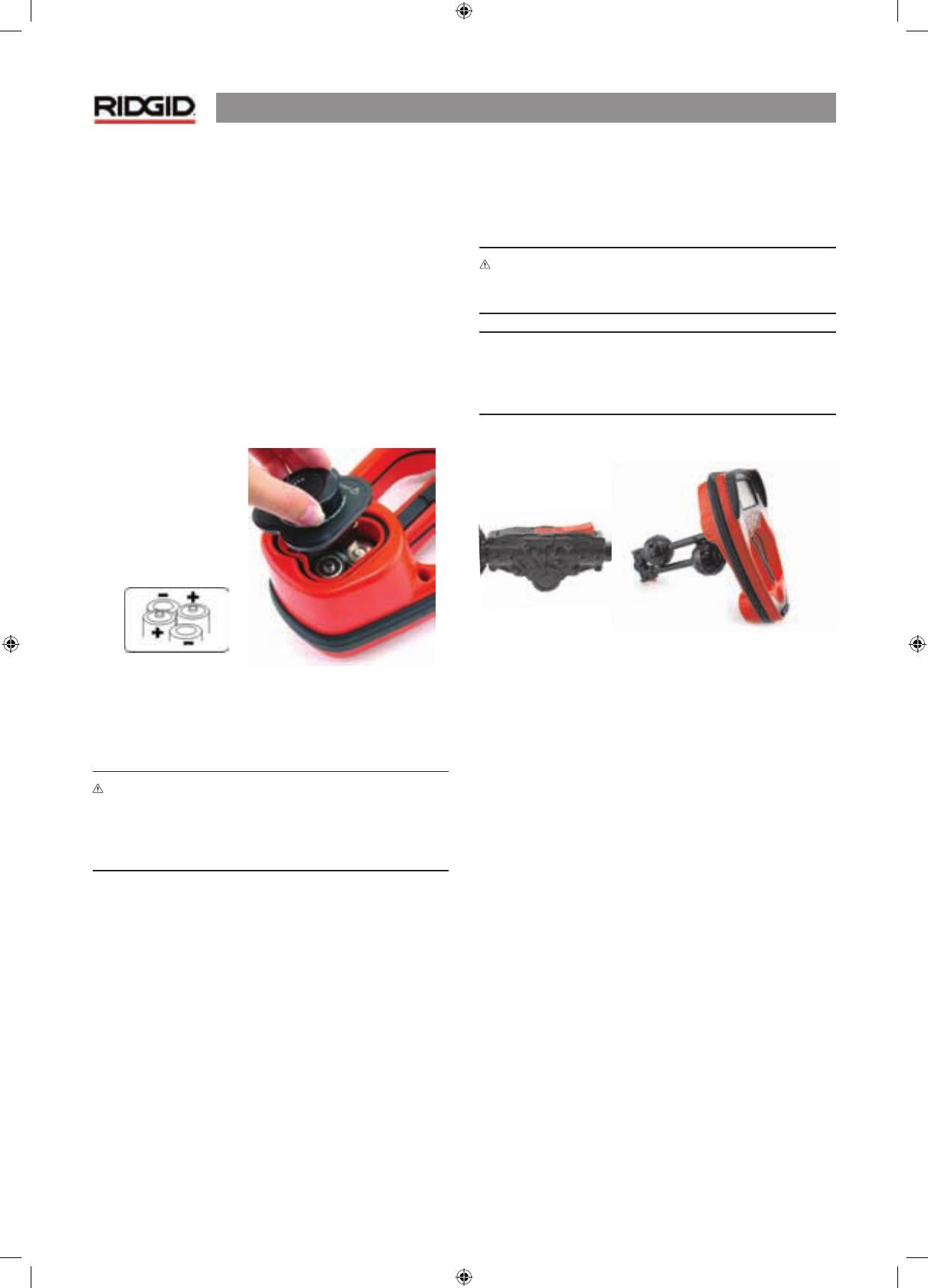

 Obrázek 2: Schránka na baterie

Když  je  NaviTrack® II  pod  proudem,  trvá  kontrola  baterií

pouze několik sekund. Až dotud bude stav baterie vykazovat

“prázdné”.

 UPOZORNĚNÍ!

 Dbejte na to, aby se do schránky na baterie

nedostalo smetí, nebo vlhkost. Smetí nebo vlhkost ve schránce

na  baterie  může  zkratovat  kontakty  baterie,  což  vede

k  rychlému  vybití  baterií  a  může  způsobit  únik  elektrolitu,

nebo nebezpečí požáru.

Sklápěcí stožár

Na  začátku  provozu  rozložte  stožár  antény  a  zajistěte  sklop-

ným  článkem.  Po  ukončení  vyhledávání  stiskněte  červené

uvolňovací tlačítko na složení stožáru antény pro uskladnění.

 UPOZORNĚNÍ:

Při  otevírání,  nebo  zavírání  NaviTracku® II

s  ním  nebouchejte,  nebo  nešlehejte  jako  bičem.  Otevírejte

a zavírejte jej pouze rukou.

POZNÁMKA:

  Při  zaměřování  pomocí  NaviTracku® II  se

vyvarujte vlečení uzlového bodu dolní antény po zemi. Může

to  způsobit  rušení  signálu,  které  naruší  výsledky,

a případně se tím může poškodit i anténa.

Obrázek 3: Stožár sklápěcí antény a uvolňovací tlačítko

background image



NaviTrack® II

5

Obrazovka displeje

Obrázek 4:  Prvky zobrazovací jednotky

(standardní, režim sledování vedení)

Vlastnosti

Začínající vyhledávač i vzdělaný a zkušený vyhledávač mohou

používat  NaviTrack® II  stejně  snadno.  I  když  NaviTrack® II  má

pokročilé vlastnosti, které činí nejkomplikovanější vyhledávání

snadnějším,  mnoho  jeho  vlasností  lze  vypnout,  nebo

skrýt,  aby  byl  displej  při  provádění  základního  vyhledávání

v nekomplikovaných případech jednodušší a srozumitelnější.

Základní vlastnosti

“Základní  vlastnosti”  NaviTracku® II  se  zapínají  standardně.

Mohou  být  snadno  přizpůsobeny  tak,  aby  vyhovovaly

požadavkům uživatele.

Standardní  obrazovka  displeje,  jak  je  dodávána,  zobrazí

následující údaje:

•

 Úhel –

Ke středu pole graficky zobrazený úhel; číselné

hodnoty zobrazeny pod grafikou.

•

  Stav baterie

Oznamuje stav energie baterie.

•

    Sílu  signálu

–  síla  signálu,  jak  je  zaznamenána  dolní

všesměrovou anténou.

    Hloubku/vzdálenost

Zobrazuje  hloubku,  když  se

přijímač  dotýká  země  přímo  nad  zdrojem  signálu.

Zobrazuje vzdálenost, když stožár antény směřuje ke zdroji

signálu  nějakým  jiným  způsobem.  Standardní  nastavení

zobrazuje stopy/palce.

•

Režim

– Ikonu sondy

, sledování křivky

, nebo silový

  (pasivní sledování) režim.

  Kmitočet  –

  Ukazuje  nastavení  kmitočtu  proudu

v hertzech nebo kilohertzech.

 Přibližovací signál

– Číselnou indikaci, která vykazuje,

jak blízko je zdroj signálu od lokátoru. Zobrazuje od 1 do

999.

 Sledování signálu horní anténou

 – Čára ukazuje

zřejmý směr pole, jak ho detekuje horní anténa.

•

  Sledování signálu dolní antény

–

Čára ukazuje

zřejmý směr pole, jak ho detekuje dolní anténa.

  + Střed mapy

 ukazuje, kde se nachází přijímač/vyhledávač

ve vztahu k displeji mapy.

Standardní kmitočty

Kmitočty,  které  jsou  při  standardním  nastavení  aktivní,  lze

jednoduše  při  vyhledávání  procházet  stisknutím  tlačítka

kmitočtu. Standardní kmitočty zahrnují:

 Sondu

•

512 Hz

Vyhledávání vedení

•

128 Hz

  1 kHz

  8 kHz

  33 kHz

  262 kHz

Proud (pasivní sledování)

•

50/60 Hz

Používaní těchto vlastností je popsáno v kapitolách sledování

vedení, vyhledávání sondou a pasivní sledování.

Přibližovací

signál

Kmitočet

Hloubka/

vzdálenost

Indikátor horizontálního

úhlu zorného pole 2D

Číslicový

indikátor

horizontálního

úhlu

Stav baterie

Síla signálu

Režim

background image

  NaviTrack® II

6

Klávesnice

  Zapnuto/vypnuto

– Zapne NaviTrack® II. Vypne NaviTrack® II

po  odpočítání  3  sekund.  Odpočítávání  lze  zastavit  před

vypnutím stisknutím kterékoli klávesy.

  Šipky  nahoru  a  dolu

  –  Používá  se  pro  vyhledávání  během

volby nabídky; používá se pro nastavení ovládání zvuku, když

je stisknuta klávesa pro zvuk.

  Klávesa  výběru

–  Používá  se  pro  volbu  během  výběru

nabídky; při normální operaci se používá pro vyvolání odečtu

hloubky a znovuvyvážení tónu audia.

  Klávesa  nabídky

–  Používá  se  pro  zobrazení  “stromového”

vyhledávání  včetně  volby  kmitočtu,  volby  prvků  displeje,

jasu  a  kontrastu  a  při  obnovování  standardního  nastavení.

V nabídce přepne o úroveň výš.

  Klávesa  hlasitosti

–  Používá  se  pro  zvýšení  nebo  snížení

nastavené  hlasitosti;  cyklicky  mění  hlasitost  na  vysokou

a  nízkou.  Stisknutím  hlasitosti  se  zapne  ovládací  panel  pro

hlasitost,  pokud  je  vypnutý,  a  vypne  se,  když  je  zapnutý.

Hlasitost  lze  rovněž  zvýšit  a  snížit  pomocí  kláves  se  šipkou,

když na ovládacím panelu hlasitosti jsou.

  Klávesa  kmitočtu

Používá  se  pro  nastavení  pracovního

kmitočtu  u  NaviTracku® II  ze  sady  aktivovaných  kmitočtů.

Seznam kmitočtů, které byly aktivovány, lze upravovat pomocí

nabídky. Kmitočty jsou uskupeny do

čtyř sad

: Kmitočty sondy

(

), kmitočty sledování vedení (

) a síťové kmitočty ( ).

Doba provozu

Při  použití  alkalinových  článků  je  normální  doba  provozu

od  přibližně  12  do  24  hodin,  v  závislosti  na  hlasitosti  a  jak

často  je  zapnuté  podsvícení.  Další  faktory,  které  ovlivňují

dobu  provozu  zahrnují  chemické  vlastnosti  baterie  (mnohé

z  nových  vysokovýkonných  baterií,  jako  jsou  “Duracell®

ULTRA”,  vydrží  při  používání  s  vysokými  požadavky

o  10%-20%  déle,  než  běžné  alkalinové  články).  Provoz  při

nižších teplotách rovněž sníží životnost baterie.

Displej  NaviTracku® II  může  rovněž  znázorňovat  náhodné

symboly,  když  je  energie  baterie  příliš  pokleslá  na  to,  aby

správně  poháněla  vnitřní  logické  obvody. Toto  se  jednoduše

odstraní vložením nových baterií do jednotky.

Pro  prodloužení  životnosti  baterie  se  NaviTrack® II  1  hodi-

nu  po  posledním  stisknutí  klávesy  automaticky  vypne.  Pro

pokračování v činnosti jednoduše jednotku zapněte.

Uvedení do provozu

Po  stisknutí  klávesy  zapnuto/vypnuto

na  klávesnici  se

zobrazí  logo  RIDGID®  a  v  dolním  levém  rohu  se  objeví  číslo

verze softwaru.

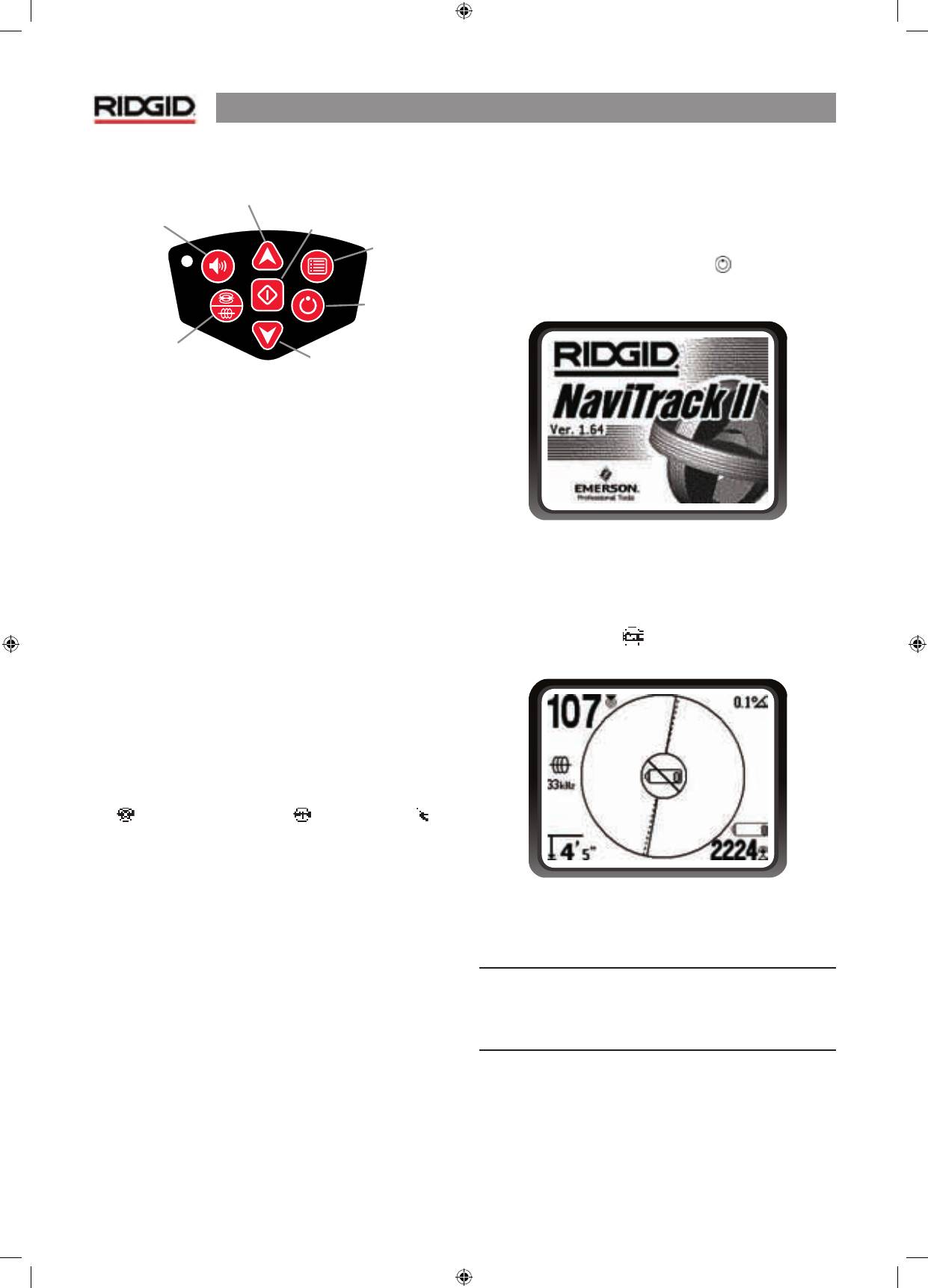

Obrázek 5: Obrazovka po spuštění

Upozornění na slabou baterii

Když začíná být baterie slabá, objeví se na mapě prostoru na

obrazovce ikona baterie

. To oznamuje, že se baterie musí

vyměnit a že se jednotka brzy zastaví.

Obrázek 6: Upozornění na slabou baterii

Těsně před úplným zastavením dojde k poklesu výkonu, který

nelze přerušit.

POZNÁMKA:

Napětí nabíjecích baterií může někdy tak rychle

klesnout, že se jednotka jednoduše zastaví. Jednotka se vypne

a  znovu  spustí.  Jednoduše  vyměňte  baterie  a  jednotku  opět

zapněte.

Klávesa ovládání

hlasitosti

Klávesa šipka nahoru

navigace nabídky

Klávesa výběru

Klávesa

nabídky

Klávesa

ZAPNUTO/

VYPNUTO

Klávesa šipka dolu

Navigace nabídky

Klávesa kmitočtu

background image



NaviTrack® II

7

Nastavení

Jakmile je NaviTrack® II zapnutý a v chodu, je dalším krokem

nastavení  kmitočtů,  potřebných  k  přizpůsobení  vysílače,

sondy nebo vyhledání vedení.

Kmitočty,  které  již  jsou  zapnuté,  se  objevují  postupně  při

stisknutí klávesy kmitočtu. (Kmitočet standardní sondy 512 Hz

je například přístupný stisknutím klávesy kmitočtu.)

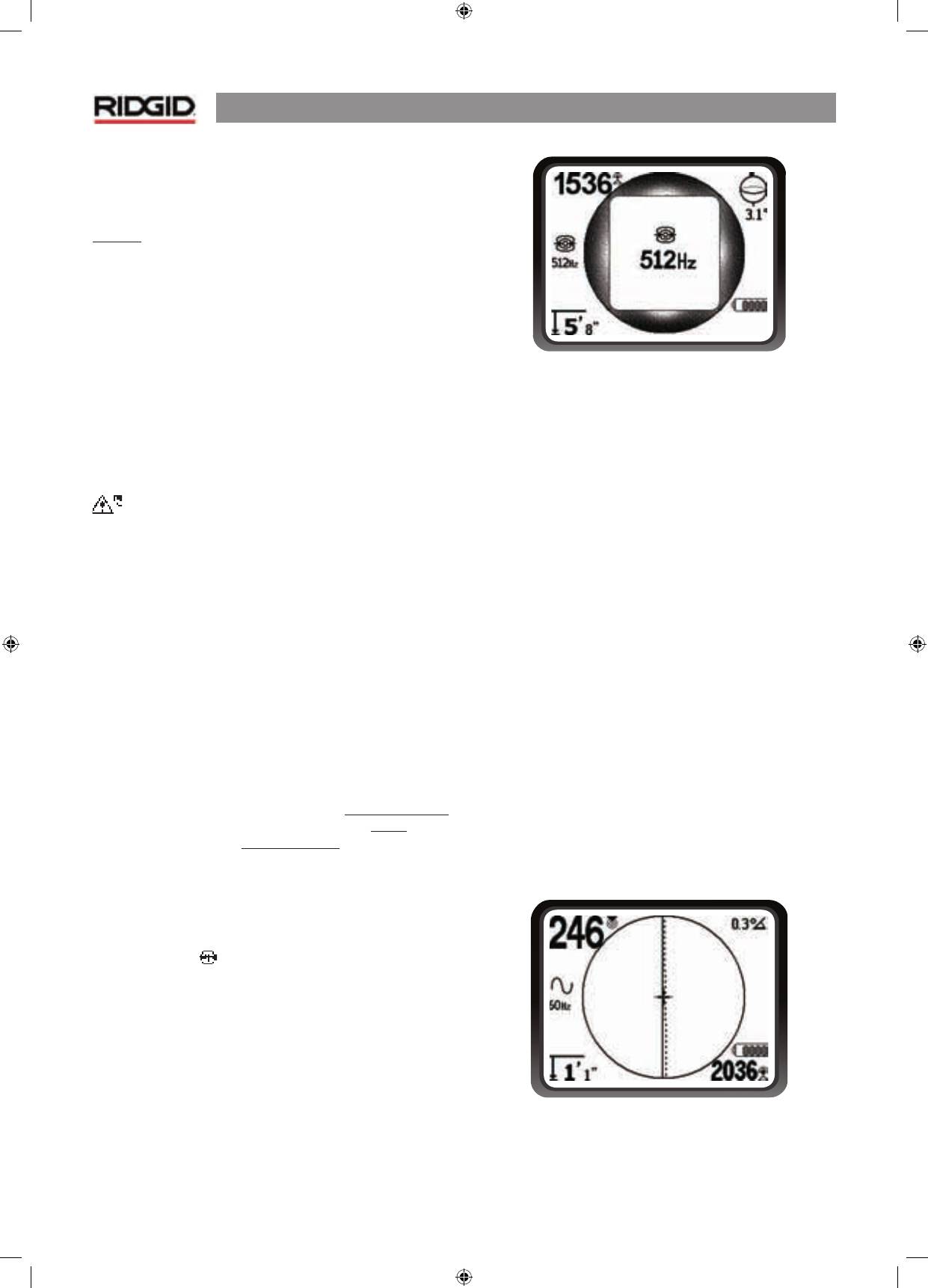

Obrázek 7: Kmitočet sondy zvolený klávesou kmitočtu

Povšimněte  si,  že  běžný  kmitočet  sondy  512  Hz  se  zapíná

standardně.

K sadě aktivovaných kmitočtů lze přidat další, zapnuté kmito-

čty, takže budou k dispozici pomocí klávesy kmitočtu.

Každý se pro používání zapne vybráním ze seznamu v hlavní

nabídce.

Obrázek 8: Hlavní nabídka

1.  Stiskněte klávesu nabídky:

Obrázek 9: Klávesa nabídky

2.  Pomocí  kláves  se  šipkou  nahoru  a  dolu  podsviťte

požadované kmitočty. V tomto případě operátor spustí

kmitočet 128 Hz.

Obrázek 10: Podsvícení požadovaného kmitočtu (128 Hz)

3.  Stiskněte  klávesu  výběru  (znázorněna  níže)  a  ověřte

výběr  políčka  každého  kmitočtu,  který  má  být

používán.

Obrázek 11: Klávesa výběru

Obrázek 12: Požadovaný kmitočet ověřen

4.  Pro  používání  vybrané  kmitočty  jsou  označeny  v  políčku

vedle  nich.  (Klávesa  nabídky  se  přemístí  na  operační

displej.)

V  hlavní  nabídce  je  seznam  všech  dostupných

aktivovaných

kmitočtů.  Pomocí  seznamu  aktivovaných  kmitočtů  lze

kmitočty otevírat a zavírat pro různé práce tím, že je klávesou

výběru zaškrtneme nebo výběr zrušíme.

Kmitočty jsou seskupeny podle kategorie:

Sonda



Sledování vedení

Proud



background image

  NaviTrack® II

8

Přidání kmitočtů

K  seznamu  dostupných  kmitočtů  v  hlavní  nabídce  lze  přidat

další

  kmitočty  přechodem  do

podnabídky  volby  kmitočtů



 a výběrem požadovaného režimu.

Pro  aktivaci  kmitočtů  přejděte  dolů,  do  podnabídky  volby

kmitočtů

  a  podsviťte  kategorii  požadovaného

kmitočtu.

Obrázek 13: Výběr kategorie kmitočtu

Pro  přetáčení  nabídky  dostupných  kmitočtů  použijte  kláves

se šipkami. Pro přidání k hlavní nabídce požadovaný kmitočet

podsviťte.

Obrázek 14: Podsvícení kmitočtu, aby se aktivoval

Označení  kmitočtu  (pomocí  klávesy  výběru)  jej  připojí

k aktivovaným kmitočtům v hlavní nabídce. Zrušením výběru

se v sadě aktivovaných kmitočtů vypne.

Obrázek 15: Výběr kmitočtu pro aktivaci

Označením  nebo  zrušením  výběru  je  kmitočet  do  hlavní

nabídky  vybrán,  nebo  tam  je  jeho  výběr  zrušen.  Pro  zapí-

nání  kmitočtů  z  těch,  které  jsou  aktivovány,  stiskněte  klávesu

nabídky  a  procházejte  hlavní  nabídku  směrem  dolů

k  požadovanému  kmitočtu;  potom  se  vraťte  k  displeji  mapy.

NaviTrack® II  zobrazí  vybraný  kmitočet  a  jeho  ikonu  na  levé

straně obrazovky.

Stisknutím  klávesy  nabídky,  když  je  toto  hotové,  se  vrátí

k displeji mapy, jednu úroveň nabídky najednou.

Kmitočty  vybrané  v  aktivované  sadě  lze  zapnout,  když

je  NaviTrack® II  používán,  stisknutím  tlačítka  kmitočtů.

NaviTrack® II  bude  opakovaně  cyklovat  sadou  aktivních

kmitočtů  zdola  nahoru.  Zrušení  výběru  některého  kmitočtu

v  hlavní  nabídce  ho  zruší  i  tehdy,  když  je  “aktivován”

a potom se již při stisknutí tlačítka kmitočtů neobjeví.

POZNÁMKA:

  Když  se  zdá,  že  kmitočet “zmizel”,  nahlédněte

nejprve  do  hlavní  nabídky,  aby  jste  se  přesvědčili,  zda  na

seznamu  aktivovaných  kmitočtů  je.  Pokud  ano,  vyberte  ho

pomocí klávesy výběru. Pokud ne, přejděte do nabídky výběru

kmitočtu a do vhodné podkategorie a tam ho aktivujte tím, že

ho  zvolíte  pomocí  klávesy  výběru.  Zkontrolujte,  zda  je

“zaškrtnut”

v obou úrovních nabídky tak

, aby se objevil v platné

pracovní sadě kmitočtů.

Další volby

Hlavní nabídka obsahuje rovněž volby pro změnu jednotek na

displeji  (stopy  nebo  metry),  seřizování  podsvícení  (zapnuto/

vypnuto/automatické)  a  seřizování  kontrastu  LCD.  Výběrem

z hlavní nabídky pomocí klávesy výběru se zobrazí volby nebo

podnabídka.

background image



NaviTrack® II

9

Zvuk NaviTrack® II

Při  normálním  používání  je  hladina  zvuku  řízena  vzdáleností

k hledanému objektu. Čím blíž k hledanému objektu, tím bude

hladina  zvuku  vyšší.  Stoupající  tón  označuje  zesilující  signál.

Když  hladina  zvuku  dosáhne  svého  vrcholu,  “vrátí  se”  do

střední polohy a signalizace pokračuje od nového výchozího

bodu.

V  případě  potřeby  proveďte  v  průběhu  operace  vystředění

zvuku na střední stupeň stisknutím klávesy výběru.

background image

  NaviTrack® II

10

Zaměřování sondy

NaviTrack® II  lze  používat  pro  zaměření  signálu  sondy

(vysílače) v potrubí (musí to být nekovové potrubí!) a to tak,

že její polohu lze určit nad zemí. Sondy mohou být umístěny

v místě výskytu závady v potrubí pomocí tyče na postrkování

kamery, nebo kabelu. Lze je rovněž do potrubí spláchnout.

DŮLEŽITÉ! Síla signálu je nejdůležitější faktor při určování

polohy  sondy.

  Pro  přesné  zjištění  zaměřovaného  místa  je

třeba dávat pozor na to, aby byl signál před označením místa

výkopu maximálně silný.

V  následujícím  se  předpokládá,  že  sonda  se  nalézá  ve

vodorovném  potrubí,  povrch  je  přibližně  rovný  a  stožár

antény NaviTracku® II je držen svisle.

Pole sondy se liší od kruhového pole okolo dlouhého vedení,

jako  je  potrubí,  nebo  kabel.  Podobá  se  spíše  poli  okolo

tyčového  magnetu  se  severním  pólem  a  jižním  pólem.  Kvůli

rozdílům u těchto dvou druhů polí zobrazuje displej v režimu

sondy sílu signálu v horním levém rohu, spíš než přibližovací

signál.

V  poli  sondy  zjišťuje  NaviTrack® II  body  na  každém  kon-

ci,  kde  se  silokřivky  stáčejí  dolů  směrem  k  vertikále

a  to  na  displeji  mapy  zobrazí  tyto  body  ikonou  “pólu”

( ).  NaviTrack® II  rovněž  znázorní  90  stupňů  k  sondě  čáru,

vystředěnou  mezi  póly,  které  se  říká  “rovník”,  stejně  jako

rovníku na mapě Země.

Obrázek 16: Dipólové pole Země

Pro získání představy o dipólovém poli, si představte, že sonda

je  pod  zemí,  s  polem  podobným  magnetickému  poli  Země,

jak je to znázorněno na obrázku 16.

Při  vyhledávání  sondy  zaměřte  hledané  místo  následu-

jícím způsobem:

•

Sondu  před  umístěním  do  potrubí  aktivujte.



U  NaviTracku® II  zvolte  stejný  kmitočet  a  zkontrolujte,

že přijímá signál.

Obrázek 17: Kmitočty sondy v hlavní nabídce

•

Když  je  sonda  v  potrubí,  jděte  na  místo,  kde  může

sonda  být.  Když  není  směr  potrubí  znám,  zasuňte

sondu do potrubí jen málo (~4-5 m od vstupu je dobrý

počáteční bod).

Způsoby vyhledávání

Existují tři hlavní části vyhledání sondy. Prvním krokem je

zjištění  směru.  Druhou  částí  je  zaměření  místa  sondy

(nebo  “lokalizace”).  Třetí  je  dokončení  zaměření  místa

určením jeho přesné polohy.

Krok 1: Zjištění směru

1.  NaviTrack® II  držte  tak,  aby  stožár  antény  směřoval

vodorovně.  Natáčejte  stožár  antény  do  před-

pokládaného směru sondy a přitom sledujte sílu signá-

lu  a  poslouchejte  jeho  zvuk.  Signál  bude  nejsilnější,

když stožár antény směřuje k sondě.

2.  Spusťte  NaviTrack® II  do  normální  pracovní  polohy

(stožár antény svisle) a postupujte směrem k sondě. Při

přiblížení se k sondě síla signálu vzroste a zvukový tón

je nejvyšší.

Povrch

Pól

Ro

vník

Pól

background image



NaviTrack® II

11

Krok 2: Určení místa

1.  Hledejte  nejsilnější  signál.  Když  se  jeví,  že  dosáhl

nejvyššího  bodu,  umístěte  NaviTrack® II  těsně  k  zemi

nad bod nejvyššího signálu. Zapamatujte si sílu signálu

a vzdalujte se od bodu nejvyššího signálu na

všechny

strany.  Postupte  s  NaviTrackem® II  dostatečně  daleko

všemi  směry,  aby  bylo  jisté,  že  síla  signálu  na  všech

stranách podstatně klesá. Bod, kde je signál nejsilnější,

označte žlutou značkou.

2.  Když  se  při  “přiblížení”  na  obrazovce  objeví  ustálený

rovník, je možné ho sledovat směrem ke vzrůstající síle

signálu pro určení místa výskytu sondy.

Obrázek 18: Póly a rovník sondy

3.  Když se při “přiblížení” objeví nejdříve pól, určete místo

výskytu  sondy  vystředěním  ikonou  pólu  (ikona  se

může přibližovat k sondě, když se k ní blíží přijímač).

Krok 3: Zaměření sondy

Póly

  by  se  měly  objevit  na  obou  stranách  maximálního

bodu  signálu,  ve  stejné  vzdálenosti  na  každou  stranu,

pokud  je  sonda  rovně.  Pokud  nejsou  na  obrazovce  v  místě

maximální síly signálu vidět, postupte od bodu maxima kolmo

k  tečkované  čáře  (rovník),  až  se  jeden  objeví.  Vyhledávač

vystřeďte nad pólem.

Tečkovaná  čára  představuje  rovník  sondy.  Když  sonda  není

nakloněná, protíná rovník sondu při maximální síle signálu a

minimální hloubce.

POZNÁMKA:

  Když  je  nad  rovníkem  neznamená,  že

vyhledávač  je  nad  sondou.  Vždy  zaměřované  místo  ověřte

zvýšením signálu na nejvyšší sílu a označením obou pólů.

1.  První  nalezenou  polohu  pólu  označte  červenou

trojúhelníkovou  značkou.  Po  vystředění  na  pólu  se

objeví  dvojřádkový  indikátor,  který  představuje  směr

sondy.

Když se vyhledávač přibližuje k pólu, objeví se vystředěně na

pólu zaostřovací kruh, který umožňuje přesné středění.

2.  Druhý pól je v podobné vzdálenosti od polohy sondy

v  opačném  směru.  Zaměřte  jej  stejným  způsobem

a označte červenou trojúhelníkovou značkou.

3.  Když  je  sonda  rovně,  měly  by  být  všechny  tři  značky

vyrovnané a červené značky pólů by měly být shodně

vzdáleny  od  žluté  značky  sondy.  Pokud  nejsou,  může

to znamenat, že sonda je nakloněná.

Ověřte si.

 Důležité je ověřit si polohu sondy křížovou kontro-

lou informací vyhledávače.

4.  Překontrolování.  Vzdalte  NaviTrack® II  od  maximální

síly  signálu,  abyste  si  ověřili,  že  signál  se  na  obou

stranách  snižuje.  Zajistěte,  aby  jednotka  byla

dostatečně vzdálená, aby byl zřejmý podstatný pokles

signálu na obou stranách.

Obrázek 19: Zaměřování sondy: Rovník

5.  Překontrolujte obě polohy pólu.

6.  Všimněte  si,  zda  je  při  maximální  síle  signálu  údaj

o hloubce polohy rozumný a logický. Pokud se jeví jako

příliš hluboká, nebo příliš mělká, zkontrolujte, že je na

tomto místě skutečné

maximum

 síly signálu.

7.  Všiměte  si,  zda  póly  a  bod  nejvyšší  síly  signálu  jsou

vyrovnané.

DŮLEŽITÉ!  –  Pamatujte,  že  být  na  rovníku  NEZNAMENÁ

být nad sondou.

Všiměte si, že vidět na displeji dva vyrovnané

póly  není  náhrada  vystředění  nad  každým  pólem  zvlášť,  ani

označení jejich polohy tak, jak je to popsáno shora.

background image

  NaviTrack® II

12

Když  póly  nejsou  vidět,  rozšiřte  hledání.  Hledáme  nejsilnější

signál, který klesá při pohybu jakýmkoli směrem.

Aby  byla  přesnost  co  největší,  musí  být  NaviTrack® II  ve

svislé poloze.

Při označování pólů a rovníku musí být stožár

antény svislý, jinak bude jejich poloha méně přesná.

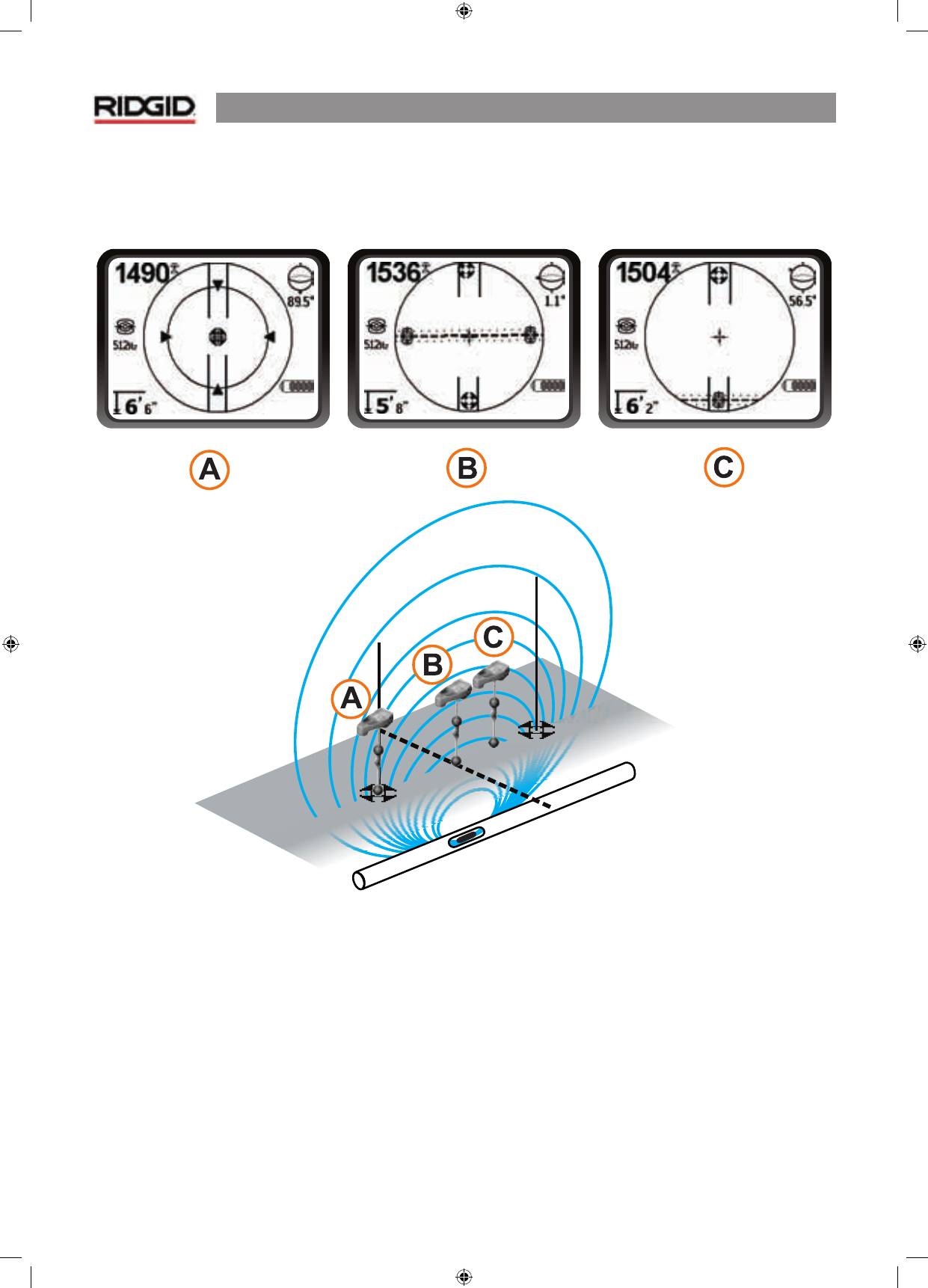

Obrázek 20: Obrazovka displeje v různých polohách (sonda)

Na pólu

Na rovníku

Přibližování 2. pólu

background image



NaviTrack® II

13

Tipy pro postupy při

zaměřování sondy

Obrázek 21: Zaměřování sondy

Nakloněné sondy

Když je sonda nakloněná, je jeden pól k sondě blíž a druhý je

dál, takže poloha sondy již není uprostřed mezi těmito dvěma

póly.  Síla  signálu  bližšího  pólu  se  stává  mnohem  vyšší,  než

vzdálenějšího pólu.

Protože  je  sonda  nakloněná  svisle,  jeden  pól  se  pohybuje

přímo  nad  sondou  a  tento  pól  bude  tedy  odpovídat  bodu

maxima  síly  signálu.  Druhý  pól  nebude  vidět.  Proto,  i  když

je  sonda  svisle,  jak  by  mohla  být,  kdyby  spadla  do  trhliny

v potrubí, ji lze přesto zaměřit.

To co je na obrazovce vidět, když je sonda

svisle

, je jediný pól

v bodě maxima síly signálu.

Důležité  je  si  uvědomit,  že  silně  nakloněná  sonda  může

způsobit,  že  se  polohy  pólů  a  rovníku  jeví  jako  nesprávné

kvůli  úhlu  sondy;  ale  síla  signálu  stále  povede  k  nejlepšímu

zaměření sondy.

Obrázek 22: Nakloněná sonda, póly a rovník

Všimněte si, že pól napravo je kvůli náklonu blíž k rovníku.

Plovoucí sondy

Některé  sondy  jsou  zkonstruovány  pro  spláchnutí,  nebo  aby

plavaly v potrubí, tlačeny proudem vody. Protože se tyto sondy

v potrubí kývají volněji než sondy tvaru torpéda, mohou být

orientovány jakkoli.

To znamená, že rovník může být náklonem zkreslený a poloha

pólů se může různit. Jediná záruka zaměření plovoucí sondy

je maximalizování síly signálu a překontrolování, že signál se

na každé straně polohy maxima snižuje.

Normal

Maximum Signal Strength

Tilted

Normální

Max.

Nakloněná

background image

  NaviTrack® II

14

Měření hloubky

NaviTrack® II  měří  hloubku  srovnáváním  síly  signálu  dolní

antény s horní anténou.

Hloubka  se  změří  správně,  když  je  stožár  držen  svisle

a spodní anténa se dotýká země přímo nad zdrojem signálu.

1.  Pro měření hloubky položte vyhledávač na zem, přímo

nad sondu nebo potrubí.

2.  Hloubka  se  zobrazí  v  dolním  levém  rohu  stínítka

zobrazovací jednotky NaviTrack® II.

3.  Odečet  hloubky  lze  vyvolat  stisknutím  klávesy  volby

v průběhu zaměřování místa.

Omezování

Příležitostně bude síla signálu natolik silná, že přijímač nebude

schopen  celý  signál  zpracovat,  stav  známý  jako “omezování”.

Když  se  to  stane,  objeví  se  na  obrazovce  výstražný  symbol

.  To  znamená,  že  signál  je  obzvlášť  silný.  Když  při

zaměřování  vedení  omezování  trvá,  odstraňte  ho  snížením

proudu  vysílače.  Při  zaměřování  sondy  je  vznik  omezování

nepravděpodobný  a  byl  by  známkou,  že  přijímač  je  u  sondy

velmi blízko.

Aktivní sledování vedení - nutno

použít přídavný vysílač - viz katalog

RIDGID.

Při  aktivním  sledování  vedení,  jsou  podzemní  vedení

(vedení,  která  mohou  “přenášet”  elektromagnetický  signál

[tedy  plastická  potrubí  nelze  tímto  způsobem  zaměřovat])

nabuzena  vysílačem  vedení.  Tento  aktivní  signál  je  potom

sledován pomocí NaviTracku® II. Potrubní vysílač se od sondy

liší v tom, že je používán pro sledování nabuzeného potrubí,

místo aby fungoval jako cíl pro zaměření místa, jak je tomu u

sondy.  Potrubní  vysílače  nabuzují  potrubí  přímým  spojením

svorkami,  přímou  indukcí  signálu  použitím  svěrky,  nebo

indukcí  signálu  použitím  indukčních  cívek  zabudovaných  do

vysílače.

1.  Potrubí  nabuzujte  podle  instrukcí  výrobce.  Zvolte

kmitočet vysílače.

Nastavte  kmitočet,  který  použijete  u  NaviTrack® II  na  stejný

kmitočet  používaný  u  vysílače.  Přesvědčte  se,  že  má  ikonu

sledování  vedení

.  Stiskněte  tlačítko  hlavní  nabídky  pro

návrat na displej mapy.

Obrázek 23:   Kmitočet sledování vedení

zvolený tlačítkem kmitočtů

2.  Sledujte  přibližovací  signál,  abyste  se  přesvědčili,  že

NaviTrack® II rozpoznává vysílaný signál. Signál má být

nejsilnější nad potrubím a klesat na obou stranách.

3.  Při  sledování  je  směr  vedení  potrubí,  nebo  kabelu  na

obrazovce znázorněn 2 čarami, jednou plnou a jednou

čárkovanou. Čárkovaná čára je signál, jak ho vidí uzlový

bod horní antény a plná čára je signál, jak ho vidí dolní.

Čidlo  úhlu  bude  blízko  nuly,  když  bude  nad  středem

pole.

4.  Pro  navádění  při  sledování  vedení  používejte  číslo

přiblížení, sílu signálu a signál sledování vedení. Tyto tři

informace  jsou  vygenerovány  z  diskrétních  cha-

rakteristik  signálu,  aby  pomohly  vyhledávači  rozeznat

jakost zaměřeného místa.

Nezkreslený

 signál vyslaný

vedením  je  nejsilnější  přímo  nad  vedením.

Maximalizováním přibližovacího signálu a vystředěním

signálu  sledování  vedení  na  obrazovce  je  jistota

“dobrého” zaměření místa vysoká. Ověřte si zaměřené

místo kontrolou, že odečet hloubky je stálý a rozumný.

Jeden  způsob  kontroly  shody  odečtu  hloubky  je

zvednutí  NaviTrack® II  známou  vzdálenost  (řekněme

přesně  35 cm)  a  pozorování,  zda  se  hloubka

u indikátoru zvýší o stejnou hodnotu. Malá odchylka je

přijatelná, ale když se hloubka nezmění, nebo se změní

drasticky, je to znamení “zkresleného” pole, nebo příliš

nízkého proudu na vedení. (Protože vždycky je jedinou

cestou, jak je možné si být zcela jist polohou zařízení,

vizuální kontrola odkrytím toho zařízení.)

Obrázek 24: Vysoká pravděpodobnost zaměření místa

background image



NaviTrack® II

15

VÝSTRAHA:

Je  třeba  sledovat  rušení  signálu,  které  může

způsobit předání nepřesných údajů. Odečty hloubky je třeba

považovat  za  odhad  a

skutečné  hloubky  se  musí  ověřit

odkrytím potrubí před zahájením výkopu.

Používání přídavného vysílače vedení

Při  aktivním  hledání  vedení  pracuje  NaviTrack® II  společně

s aktivní jednotkou vysílače vedení. Jsou tři způsoby připojení

vysílače vedení.

Přímé připojení

Nejlepší  způsob  připojení  vysílače  je  obvykle  jeho  přímé

připojení (kov ke kovu) k jednomu konci sledovaného potrubí,

vodiče nebo kabelu trasy a vést přenášený proud přímo jimi.

Připojení svorkou

Kde  není  přímé  připojení  možné,  je  často  možné  připojit

indukční  svorkový  konektor  upevněním  okolo  cílového

vodiče,  který  ho  nabudí  indukčně.  Pro  efektivní  indukci

signálu  pomocí  svorky  musí  být  vedení  kovové  a  mít

oba  konce  uzemněné.  (Signál  nelze  ve  vedení  indukovat

v jednom směru, aniž proud může téct oběma směry.)

Indukční přenos

Vysílač  lze  používat  v  indukčním  režimu

bez

  přímého

připojení. To vyžaduje jistotu, že vysílač je přímo nad známým

segmentem  sledovaného  vedení  a  aktivaci  “indukčního

režimu” vysílače, který aktivuje vedení ve vybraném kmitočtu.

POZNÁMKA:

Řiďte  se  návodem  k  obsluze  dodaným  s  vysí-

lačem, který se používá, abyste zajistili, že je správně připojen

a uzemněn a nastavili i odpovídající kmitočet.

Každý  z  těchto  způsobů  má  výhody  závislé  na  situaci.  Přímé

připojení je obvykle nejspolehlivější v tom, že signál je přímo

přiváděn  do  známého  vedení;  ale  jsou  okolnosti  při  kterých

může  být  jediným  řešením  indukce,  nebo  může  fungovat

lépe.

Pasivní vyhledávání vedení

V  pasivním  režimu  snímá  NaviTrack® II  střídavý  proud,  nebo

pole  střídavého  proudu  generované  vodiči,  které  již  proud

vedou,  aniž  by  byl  připojen  vysílač.  Zakopaná  elektrická

vedení  typicky  nevytváří  žádný  zaznamenatelný  signál,  když

vodiči neprotéká proud. Například vypnuté pouliční osvětlení

lze  pasivně  těžko  najít.  Vzhledem  k  propojení  (buď  indukcí,

nebo kapacitancí) mohou být všechna kovová vedení v oblasti

pasivně nabuzena. Proto je možné vyhledávat vedení pasivně,

ale může být obtížné, které vedení vyhledávač sleduje.

 UPOZORNĚNÍ:

Při  pasivním  vyhledávání,  nebo  když  jsou

signály  velmi  slabé,  bude  zobrazena  hloubka  jako  příliš

HLUBOKO  a  skutečná  hloubka  uložení  může  být  VÝRAZNĚ

menší.

1.  Pomocí ikony pasivního vyhledávání vedení zvolte kmi-

točet pasivního vyhledávání střídavým proudem.

Obrázek 25: Kmitočet pasivního vyhledávání 60 Hz

2.  NaviTrack® II  má  dvě  nastavení  kmitočtu  pasivního

vyhledávání  střídavým  proudem.  Jsou  50  Hz  a  60  Hz.

Jsou  rozlišena  ikonou  proudu.  50  Hz  a  60  Hz  reagují

kladně  na  souznění  obecně  používaných  kmitočtů

střídavého  proudu.  Evropské  instalace  jsou  typicky

50 Hz.

Při pasivním vyhledávání je důležité si uvědomit, že odbočky

T,  oblouky,  ostatní  vedení  v  blízkosti  a  blízko  nahromaděné

kovové  materiály  mohou  navíc  pole  zkreslit,  což  vyžaduje

bližší  posouzení  údajů,  aby  se  zjistila  trasa  vyhledávaného

objektu.

Všeobecně je pasivní vyhledávání nejméně účinná volba.

background image

  NaviTrack® II

16

Tipy pro postupy při vyhledávání vedení

  NaviTrack® II  rychle  rozezná  zkreslená  pole.  Když  vedení

nejsou na mapě vystředěna, a přibližovací signál, nebo síla

signálu  je  maximalizovaná,  zkreslení  vytváří  spíše  shluk

než kruhové pole. Pro zlepšení obvodu vyhledávání:

a)  Pokuste se změnit používaný kmitočet na nižší.

b)  Přesuňte  uzemňovací  kolík  mimo  vyhledávanou

trasu.

c)  Přesvědčte se, zda vedení není povšechně napojeno

na jiné zařízení. Povšechné napojení přerušte pouze

v případě, že je to bezpečné.

d)  Přemístěte  vysílač  k  jinému  bodu  na  vedení

a pokuste se provést vyhledávání opačným směrem

(z B do A místo z A do B).

  Když  se  přímky  nevystřeďují,  nebo  když  se  zmateně

pohybují na obrazovce, je možné že NaviTrack® II nepřijímá

jasný  signál.  Při  těchto  okolnostech  se  může  rovněž

hloubka a přibližovací signál na obrazovce přetáčet nahoru

a dolů.

a)  Zkontrolujte  vysílač,  abyste  měli  jistotu,  že  pracuje

a že je dobře uzeměný.

b)  Zkontrolujte  okruh  nasměrováním  dolní  antény  na

obě vedení vysílače.

c)  Zkontrolujte,  zda  NaviTrack® II  a  vysílač  pracují  na

stejném kmitočtu.

d)  Zkoušejte různé kmitočty, začněte s nejnižšími, až je

možné vedení spolehlivě zachytit.

e)  Přemístěte  spojení  se  zemí,  aby  byl  lepší  okruh.

Zajistěte,  aby  byl  dostatečný  kontakt  (uzemňovací

kolík dostatečně hluboko), zvlášť v sušších půdách.

  Při  vyhledávání  má  být  signál  nejvyšší  a  hloubka  nejnižší

na stejném místě, na kterém se přímky na displeji vystředí.

Když tomu tak není, může zařízení měnit směr, nebo jsou

přítomny jiné vázané signály.

  Vyšší kmitočty přetékají víc, ale mohou být potřebné pro

přeskočení  prasklin  vodičů  nebo  přechod  přes  izolační

spojky. Když je vedení na vzdáleném konci neuzemněné,

mohou  být  vyšší  kmitočty  jediným  prostředkem,  jak

vedení uvidět (viz obr. 37).

  Při  indukčním  používání  vysílače  začněte  vyhledávání  asi

10 m daleko, aby se zabránilo “přímému spojení”, které je

známé  též  jako  spojení  vzduchem,  nebo  “vzduchový

uzávěr”.  To  vznikne,  když  NaviTrack® II  zachytí  signál

vysílače  přímo  ze  vzduchu,  a  nikoli  z  vyhledávaného

vedení.  Pro  kontrolu  spojení  vzduchem  nasměrujte

NaviTrack® II  přímo  na  vysílač;  když  signál  silně  zesílí,  je

vysílač  příliš  blízko  přijímače  na  to,  aby  mohl  vyhledávat

správně.

  Při vyhledávání pracuje mapovací displej nejlépe v násle-

dujících podmínkách:

1.  Vedení je v rovině

2.  Vyhledávač  NaviTrack® II  je  nad  úrovní  hledaného

zařízení

3.  Stožár antény NaviTracku® II je držen svisle

Pokud  tyto  podmínky  nejsou  dodrženy,  dbejte  přísně  na  to,

aby přibližovací signál a síla signálu byly maximální.

Všeobecně,  když  je  NaviTrack® II  používán  v  zóně  nad

vyhledávaným vedením a v oblasti dosahu, asi dvě “hloubky”

od  vedení,  mapa  bude  užitečná  a  přesná.  Uvědomte  si  to,

když používáte mapu, jestliže hledané místo nebo vedení leží

velmi mělko. Užitečný prostor pro hledání podle mapy může

být malý, pokud je vedení extrémně mělko.

Měření hloubky

NaviTrack® II  měří  hloubku  srovnáváním  síly  signálu  dolní

antény s horní anténou.

Hloubka  se  v  poli,  které  není  rušeno,  změří  správně,  když

spodní anténa se dotýká země přímo nad zdrojem signálu.

1.  Pro měření hloubky položte vyhledávač na zem, přímo

nad sondu nebo vedení.

2.  Hloubka  se  objeví  v  dolním  levém  rohu.  Odečet

hloubky lze vyvolat stisknutím klávesy volby.

Omezování

Příležitostně bude síla signálu natolik silná, že přijímač nebude

schopen  celý  signál  zpracovat,  stav  známý  jako “omezování”.

Když  se  to  stane,  objeví  se  na  obrazovce  výstražný  symbol.

To  znamená,  že  signál  je  obzvlášť  silný.  Když  omezování

přetrvává,  může  být  odstraněno  snížením  intenzity  proudu

vysílače.

POZNÁMKA:

V  režimu  vyhledávání  vedení  vyvolá  stisknutí

klávesy volby odečet hloubky a přikáže indikátoru úhlu změnit

proud. Když je zapnutý zvuk, vystředí rovněž tón audia.

background image



NaviTrack® II

17

Nabídky a nastavení

Stisknutí  klávesy  nabídky  předloží  řadu  voleb,  které  obsluze

umožní NaviTrack® II nakonfigurovat.

Změna jednotek hloubky

NaviTrack® II  může  zobrazovat  hloubku  buď  ve  stopách,

nebo v metrech. Pro změnu těchto nastavení podsviťte volbu

jednotek v nabídce a stiskněte klávesu volby pro přepínání na

stopy nebo metry.

Obrázek 26: Volba jednotek (stopy/metry)

Automatické osvětlení pozadí

Detektor  světla,  zabudovaný  do  horního  levého  rohu

klávesnice  vnímá  nízkou  hladinu  osvětlení.  Podsvícení  může

být vynuceno zastřením přístupu světla k tomuto detektoru.

Automatické  podsvícení  LCD  je  seřízeno  v  závodě  tak,  aby

zapínalo  v  poměrném  přítmí.  To  aby  se  šetřil  proud  baterií.

Když  se  blíží  vybití  baterií,  podsvícení  začíná  být  mdlé.  Když

životnost baterí končí, podsvícení má velmi nízkou intenzitu,

aby se ušetřil proud baterií.

Pro  nastavení  permanentního  vypnutí  podsvícení  zvý-

razněte  ikonu  žárovky  v  sekci  nástrojů  nabídky  a  stiskněte

klávesu  volby  pro  její  přepínání  na  auto,  vždy  ZAPNUTO

a vždy VYPNUTO.

Obrázek 27:  Nastavení režimu podsvícení

(zapnuto/vypnuto/auto)

Kontrast LCD

Při této volbě lze stisknutím klávesy volby nastavit konrast. Pro

zesvětlení nebo ztmavení použijte klávesy se šipkami nahoru

a dolu.

Obrázek 28: Volba seřízení kontrastu

Obrázek 29: Zvýšení/snížení kontrastu

background image

  NaviTrack® II

18

Nabídka prvků displeje

Volba  ikony  představující  dvě  malá  stínítka  zobrazovací

jednotky  předloží  nabídku  volby  zobrazení  buď  režimu

vyhledávání

,  nebo  sondy

.  Toto  ovládání  se  používá

pro zapínání a vypínání prvků obrazovky. NaviTrack® II je pro

zjednodušení  dodáván  s  některými  vypnutými  prvky.  Pro

zapnutí  nebo  vypnutí  prvku  stiskněte  šipky  nahoru  nebo

dolu,  aby  se  volba  podsvítila,  potom  použijte  klávesu  volby

pro označení, nebo zrušení označení políčka. Označené prvky

displeje jsou zapnuty pro vybraný režim.

Obrázek 30: Prvky obrazovky (režim sondy)

Volitelné vlastnosti

Vyspělé  vlastnosti  NaviTracku® II  lze  zapnout  pomocí  klávesy

nabídky, aby se zobrazil strom nabídky. Zvolte nabídku volby

prvků  displeje  (pro  prvky  displeje  –  posané  na  straně  18),

nebo  nabídku  volby  kmitočtu  (pro  aktivaci  jiných  kmitočtů

– popsaných na straně 8).

Volitelné vlastnosti

zahrnují:

Obrázek 31: Oběhovou dráhu s vodoznakem a ukazatelem

  •

Vodoznak

Vodoznak je značka, která se objeví ve vnějším kruhu displeje.

Je  to  grafické  znázornění  nejvyšší  dosažené  síly  signálu.  Je

“pronásledován” plným ukazatelem, který ukazuje současnou

sílu  signálu.  Když  ukazatel  síly  signálu  vystoupí  výš  než

vodoznak, vodoznak se pohne směrem nahoru podle něj, aby

nejvyšší  hladinu  znázornil  graficky.  Standardně  se  vypne,  ale

může být zapnut v nabídce volby prvků displeje.

Obrázek 32: Displej “Žádný signál”

  •

Displej “Žádný signál”

Když  NaviTrack® II  nedostává  na  zvoleném  kmitočtu  žádný

smysluplný  signál,  zobrazí  znamení  režimu  proškrtnuté

přímkou,  udávající,  že  nebyl  zjištěn  žádný  signál.  To  snižuje

nejasnost  pokusu  interpretovat  náhodný  hluk,  který  některé

vyhledávače zobrazují, když signál chybí.

Obrázek 33: Vystředěná síla signálu

  •

Volba vystředění síly signálu

Zapnutí  volby  na  obrazovce  volby  nabídky  vyvolá

uprostřed  plochy  displeje  zobrazení  čísla,  které

představuje sílu signálu vždy, když přibližovací signál

neexistuje. To se může stát, když je signál slabý. Když

je přibližovací signál opět dostupný, vrátí se číslo síly

signálu  do  dolního  pravého  rohu  obrazovky  jako

obvykle. (Pouze režim vyhledávání vedení.)

background image



NaviTrack® II

19

  •

Informační obrazovka

Informační obrazovka se objevuje na konci seznamu

výběrů nabídek. Stisknutím tlačítka volby se zobrazí

informace  o  vyhledávači,  včetně  verze  softwaru,

sériového  čísla  přijímače  a  údajů  o  cejchování.

Druhým  stisknutím  volby  se  zobrazí  volba

obnovit standardní hodnoty výrobce.

  •

Obnovit standardní hodnoty výrobce

Tato volba se zapne při vybrání zaškrtávacího políčka

(√).  Když  je  vybrána  volba “X”,  neprovede  se  žádná

změna aktuálního nastavení.

Obrázek 34:  Standardní nastavení obnoveno

(režim vyhledávání vedení)

Stisknutí  klávesy  nabídky  bez  nějaké  změny  v  zaškrtávacím

políčku volbu zruší a věci zůstanou jak byly.

  •

Utlumení zvuku > 99’

Tato  volba  umožňuje  automatické  ztlumení  zvuku,  když  je

hloubka  větší  než  99  stop/cca  33m.  Pokud  je  nezaškrtnutá,

zvuk se neztlumí automaticky.

Strom nabídky

Následující  grafika  znázorňuje  volby  a  ovládací  prvky

zabudované  do  nabídek  NaviTracku® II.  Při  stisknutí  klávesy

nabídky  při  aktivní  obrazovce  se  displej  přesune  na  vrchol

stromu  nabídky.  Volbami  se  pohybujte  pomocí  kláves  se

šipkou.  Při  stisknutí  klávesy  volby,  když  je  nějaký  výběr

podsvícen,  se  objeví  jeho  podnabídka.  Stisknutí  klávesy

nabídky  v  podnabídce  způsobí  přesunutí  o  jednu  úroveň.

Zaškrtávací  políčka  se  zapínají  a  vypínají  stisknutím  klávesy

volby.

Aktivované kmitočty

Sonda

Vyhledávání vedení

Proud (pasivní sledování)

Měrné jednotky

Stopy/metry

Volby podsvícení

Zapnuto/vypnuto/auto

Kontrast LCD

Vzestup/pokles

Výběr prvků displeje



(kontrola zapnuto/vypnuto)

Režim vyhledávání

Režim sondy

Vodoznak

Indikátor Žádný signál

Signály zvuku

Vystředění síly signálu*

Síla signálu

Indikátor úhlu

Utlumený zvuk > 99’

Vyhledávání vedení*

*=pouze displej vyhledávání vedení

Výběr kmitočtu

 (kontrola zapnuto/vypnuto)

Sonda

16 Hz, 512 Hz, 640 Hz, 850 Hz, 8 kHz,

16 kHz, 33 kHz

Vyhledávání vedení

128 Hz, 1 kHz, 8 kHz, 33 kHz, 200 kHz,

262 kHz

Proud

50 Hz, 60 Hz

Nabídka informací

Obnovit standardní nastavení

(zaškrtnout ano/ne)

background image

  NaviTrack® II

20

Dodatek: Lepší způsob vyhledávání

NaviTrack® II

je

profesionální

vyhledávač

používaný

pro  vyhledávání  zakopaných  vedení,  potrubí,  kabelů

a  vyhledávacích  sond.  NaviTrack® II  používá  všesměrové

antény  a  pokrokové  metody,  aby  vyhledávání  sond

a  sledování  zakopaných  obslužných  sítí  bylo  přesné

a rychlé. Má celou řadu vlastností, které podstatně předstihují

techniku vyhledávání.

NaviTrack® II  dává  obsluze  obraz  o  situaci  v  okolí,  když  se

přijímač pohybuje ve vybrané oblasti a usnadňuje pochopení

toho,  kde  se  nachází  elektromagnetické  pole  vybraných

vedení.  Ukazuje,  jaká  je  situace  okolo  vedení  nebo  sondy,

která se vyhledává. Když má úplnou informaci, může obsluha

porozumět tomu, jak se věci pod zemí mají a rozřešit složité

situace,  vyhnout  se  nepřesnému  značení  a  nalézt  správné

vedení, nebo kabel rychleji.

Co NaviTrack® II dělá

NaviTrack® II se používá nad zemí pro zjišťování a vyhledávání

elektromagnetických  polí  vysílaných  podzemním  nebo

skrytým vedením (elektrické vodiče, stejně jako kovová vedení

a potrubí), nebo sond (aktivně vysílající majáky).

Když jsou pole nezkreslená, je informace daná zaznamenaným

polem přesným obrazem zakopaného objektu. Když se vytvoří

složitější  situace  vzájemným  působením  více  než  jednoho

vedení,  nebo  jinými  faktory,  NaviTrack® II  dodá  množství

informací, které opatřují množství měření detekovaného pole.

Tyto  údaje  mohou  ulehčit  pochopení  toho,  kde  je  problém

tím, že jsou vodítkem pro rozhodnutí, zda je zaměřené místo

dobré nebo špatné, sporné nebo spolehlivé. Místo okamžitého

obarvení špatného místa, vidí vyhledávač jasně, kdy s obtížemi

zaměřené místo vyžaduje přehodnocení.

NaviTrack® II  dodává  většinu  kritických  informací,  které

vyhledávač  potřebuje,  aby  porozuměl  poměrům  okolo

vyhledávaného zařízení.

Co nedělá

NaviTrack® II vyhledává zjišťováním elektromagnetických polí

okolní  vodivé  objekty;  nezjišťuje  podzemní  objekty  přímo.

Opatřuje více informací o tvarové orientaci, a směru polí než

jiné  vyhledávače,  ale  tuto  informaci  magicky  nehodnotí,  ani

neposkytuje věrný rentgenový obraz.

Zkreslené,  spletité  pole  v  hlučném  prostředí  vyžaduje

inteligentní  lidské  nápady  k  provedení  správného  rozboru.

NaviTrack® II  nemůže  změnit  výsledky  obtížně  zaměřeného

místa,  i  když  o  těchto  výsledcích  podává  veškeré  informace.

Když  použije  to  co  NaviTrack® II  poskytuje,  může  dobrá

obsluha  zlepšit  výsledky  vyhledávání  “vylepšením  okruhu”,

změnou  kmitočtu,  místa,  nebo  změnou  polohy  vysílače

vyhledávaného  vedení.  To  dává  vyhledávači  lepší  možnost

osvědčit se napoprvé.

Výhody všesměrové antény

Na  rozdíl  od  mnoha  jednoduchých  vyhledávacích  přístrojů,

které používají jednotlivé cívky, detekuje všesměrová anténa

pole  ve  třech  samostatných  osách  a  umí  tyto  signály  spojit

do “obrazu”  zřejmé  síly,  orientace  a  směru  pole.  Všesměrové

antény poskytují jednoznačné výhody:

Mapovací displej

Mapovací  displej,  který  může  existovat  díky  všesměrovým

anténám,  poskytuje  grafickou  představu  vlastností  signálu

a pohled na signál pod zemí s ptačí perspektivy. Je používán

jako vodítko pro vyhledávání podzemních vedení a může být

používán  k  lepšímu  zaměření  sond.  Může  být  rovněž  použit

pro získání dalších informací u složitých zaměřovaných míst.

Využívání  vedení  (představovaných  signály  zaznamenanými

horní  a  dolní  anténou)  dává  vyhledávači  názorný  obraz,  aby

viděl,  kde  je  on  a  kde  je  vyhledávané  zařízení  nebo  sonda.

Zárověň  podává  displej  celkovou  informaci  potřebnou

pro  porozumění  tomu,  co  se  děje  s  vyhledávaným

polem  –  sílu  jeho  signálu,  průběžnou  vzdálenost,  úhel

a  vzdálenost  k  objektu.  Informace,  která  je  okamžitě

u  NaviTracku® II  dostupná,  by  si  u  některých  konvenčních

vyhledávačů  vyžádala  spoustu  odečtů  na  vzorek.  Zkreslené

nebo  smíšené  pole  bude  možné  snadněji  vysvětlit,  když

budou  všechny  informace  na  jednom  displeji,  jak  je  tomu

u NaviTracku® II.

background image



NaviTrack® II

21

Orientace na signál

Vzhledem k množství signálů, které každá všesměrová anténa

zpracovává, je signál vyhledávaného cíle stále silnější, když se

přijímač k němu přibližuje. Jak je jednotka držena sílu signálu

neovlivňuje. Uživatel se může přibližovat z kteréhokoli směru,

a nepotřebuje znát polohu potrubí nebo vodiče.

Vyhledávání sond

Když  je  používán  se  sondou,  NaviTrack® II  vylučuje  nuly

a  “strašidelná  maxima”.  Konvenční  vyhledávač  signál  často

vidí  jako  zvětšení  signálu,  následované  nulou  (lépe  popsáno

jako  registrace  žádného  signálu  na  anténě)  a  potom  vrchol.

To může obsluhu zmást, zvlášť když interpretují menší vrchol

jako cíl.

Obrázek 35:  Signál sondy jak ho “vidí”

konvenční vyhledávač

Hlavní vrchol je ve středu a dva nepravé

vrcholy jsou vně dvou nul.

NaviTrack® II používá pouze jeden vrchol, aby uživatele přivedl

k  cíli.  Nalezení  sondy  pomocí  síly  signálu  je  velice  přímý

postup.

Obrázek 36: Signál jak ho “vidí” NaviTrack® II

Jediná cesta, jak postupovat, je “vzhůru”

k maximálnímu signálu.

Přibližovací signál

Přibližovací  signál  NaviTracku® II  je  nová  část  informace

– nástroj na pomoc středění vyhledávače na cílové čáře. Říká

obsluze,  jak  je  přístroj  blízko  u  cíle.  Použití  přibližovacího

signálu v zaměřovaném místě dává jednoznačnější vrchol, než

použití jednoduché síly signálu.

Přibližovací signál je založen na porovnání informace zjištěné

dvěmi  všesměrovými  anténami  v  horním  a  dolním  uzlovém

bodu  pláště  NaviTracku® II.  NaviTrack® II  dodává  okamžitý,

ucelený  obraz  stavu  pole  v  každém  okamžiku  a  místě  podél

sledovaného vedení.

 “Informační” zaměřování

Vzhledem  k  pokrokovému  způsobu  výroby  a  dispeji

NaviTracku® II,  informace  poskytované  NaviTrackem® II  jasně

ukazuje, kdy je dobře zaměřené místo jisté a kdy je zaměřené

místo podezřelé.

Dobrá  obsluha  porozumí  obrazu  podzemí  s  menším  usilím,

když použije sloučené informace dodané:

  Přibližovacím signálem/sílou signálu

  Signálem hledaných vedení z obou antén

  Indikacemi průběžné hloubky

Tyto  indikátory  ukazují  co  antény  “zaznamenávají”,  když

se  pohybují  polem.  To  signalizuje,  kdy  pole  začíná  být

taženo  nebo  tlačeno  z  polohy  zásahem  jiných  vedení  nebo

objektů  v  blízkosti,  protože  žádný  inikátor  se  neshodne

s  ostatními  indikátory,  když  se  vyskytne  podstatná  defor-

mace. Když je známo, že deformace existuje, dovolí to obsluze

volbu  opatření  pro  její  snížení,  nebo  s  ní  alespoň  počítat.

(Například odečet hloubky v deformovaných polích se stává

podezřelým).

Druhá  strana  toho,  že  máme  víc  informací  je  ověření,  že

zaměřené  místo  je  dobré.  Když  jsou  všechny  indikátory  ve

shodě a rozumné, potom stupeň důvěry k zaměřenému místu

může být mnohem vyšší.

Nesprávné vrcholy

Nuly

Vrchol

Vrchol

background image

  NaviTrack® II

22

Jak získat z NaviTracku®

II

co nejvíc

Základní  vlastnosti  NaviTracku® II  umožňují  jeho  rychlé

poznání.  Ale  přístroj  má  rovněž  pokrokové  vlastnosti,

které  učiní  vyhledávání  ve  složitých  podmínkách  mnohem

snadnější, když obsluha rozumí tomu, co se mu ukazuje.

Více o informačním zaměřování

Normální  tvar  pole  okolo  dlouhého  vodiče,  jako  je  potrubí

nebo kabel, je kruhový. Při vyjití ze středu kruhového pole lze

očekávat následující ukazatele:

  Maximum síly signálu

  Maximum  přibližovacího  signálu  (režim  sledování

vedení)

  Vystředěné trasy vedení

  Přesné a úplné odčítání hloubky

  Intenzita  zvuku  a  hlasitost  stoupají,  až  dosáhnou

maxima nad vedením.

Zkušená  obsluha  se  naučí  “vidět”  situaci  na  povrchu  země,

protože ví, jak různé části informací dodaných NaviTrackem® II

spolu  souvisí.  Zatímco  jednoduché,  přímé  zjištění  místa

kruhového  pole  je  rychlé  a  snadné,  sledování  vedení,  které

je  blízko  jiných  velkých  vodičů,  jako  jsou  elektrická  vedení,

telefonní linky, hlavní plynová potrubí, nebo dokonce zakopaný

kovový šrot, mohou vést k otázkám, které mohou být správně

zodpovězeny pouze tehdy, když vezmeme na vědomí všechny

dosažitelné informace.

Srovnáním  síly  signálu,  úhlu,  přibližovacího  signálu,  signálu

tras vedení a hloubky, může obsluha vidět, jakým způsobem

je  pole  zdeformované.  Porovnáním  informace  o  poli  a  ze

skušenosti  vyplývající  z  obhlídky  povrchu,  povšimnutím  si,

kde  se  nacházejí  transformátory,  měřiče,  spojovací  skříně,

průlezy  a  ostatní  rozlišovací  prvky,  může  pomoci  pochopit,

co  je  příčinou  deformace  pole.  Je  důležité  si  pamatovat,

zvlášť  v  komplikovanách  situacích,  že  jediná  záruka  nalezení

jednotlivého vedení nebo potrubí je skutečná inspekce, jako

je výkop jámy.

Složitá  nebo  komplikovaná  pole  vytvoří  různé  údaje  pro

NaviTrack® II, který ukáže, co se děje.

  Neshoda mezi trasami vedení

  Proměnlivý nebo neralistický signál hloubky

  Proměnlivé,  náhodné  údaje  (rovněž  způsobené  velmi

slabým signálem)

  Proměnlivý přibližovací signál (režim sledování vedení)

  Síla signálu se maximalizuje ven, k jedné straně vodiče

Poznámky k přesnosti

Měření  hloubky,  blízkosti  a  síly  signálu  spočívá  na  silném

signálu,  který  je  zachycen  NaviTrackem® II.  Pamatujte,

že  NaviTrack® II  se  používá  nad  zemí  pro  zjišťování  elek-

tromagnetických  polí  vysílaných  podzemním  vedením  (elek-

trické  vodiče,  stejně  jako  kovová  vedení  a  potrubí),  nebo

sond  (aktivně  vysílající  majáky).  Když  jsou  pole  jednoduchá

a  nezkreslená,  potom  je  informace  ze  zjištěných  polí  pro

zakopaný objekt reprezentativní.

Když  jsou  taková  pole  zkreslená  a  je  mnoho  polí,  které  se

ovlivňují,  způsobí  to,  že  NaviTrack® II  zaměřuje  nepřesně.

Zaměřování  polohy  není  exaktní  věda.  Vyžaduje,  aby  ob-

sluha  používala  úsudek  a  shromažďovala  všechny  dostupné

informace o tom, co za údaji přístroje může být. NaviTrack® II

bude  uživateli  dávat  víc  informací,  ale  je  na  obsluze,  aby  si

tyto  informace  vyložila  správně.  Žádný  výrobce  vyhledávačů

nebude trvat na tom, aby se obsluha řídila výlučně informacemi

jeho  přístroje.  Rozumná  obsluha  zachází  s  informací,  kterou

dostává,  jako  s  částečným  řešením  problému  zaměřování

a kombinuje ji se znalostí okolí, pokyny pro zařízení, vizuálním

pozorováním  a  obeznámením  se  s  přístrojem,  aby  dospěla

k informovanému výsledku.

Přesnost  zaměřování  by  neměla  být  převzata  za  určitých

podmínek:

Když se vyskytují jiná vedení nebo zařízení.

 “Přetékání”

je  příčinou  zdeformovaných  polí  a  vysvětlí  vedení  jinak,

než jako cílové vedení. Pokud je to možné, používejte nižší

kmitočty a vylučte všechna spojení mezi dvěmi vedeními.

Obrázek 37: Přetečení

Když jsou ve vedení odbočky T, oblouky, nebo trhliny.

Při  sledování  jasného  signálu,  který  se  náhle  stane

nejasným,  se  pokuste  hledat  v  kruhu  asi  5 – 6 m  kolem

naposledy  známého  bodu,  abyste  zjistili,  zda  lze  signál

znovu zachytit. Může to odhalit odbočku, spoj, nebo jinou

změnu vedení. Pozor na “přerušené příležitosti” nebo náhlé

změny směru v zařízení, které sledujete.
