Spesifikasjoner
Vekt m/batterier ........................ 2,4 kg
Mål
Lengde .................................. 38,0 cm
Bredde ................................... 18,2 cm
Høyde .................................... 79,0 cm
Strømkilde
4 batterier i C-størrelse, 1,5 V alkalisk (ANSI/NEDA 14A, IEC
LR14) eller 1,2 V NiMH eller NiCad oppladbare batterier
Nominell effekt: 6 V, 550 mA
Signalstyrke
Ikke-lineær i funksjon. 2000 er 10x høyere enn 1000, 3000 er
10x høyere enn 2000, osv.
Driftsmiljø
Temperatur ........................... -20°C til 50°C
Fuktighet ............................... 5% til 95% RH
Lagringstemperatur ................ -20°C til 60°C
Standardinnstillinger
Dybdeenheter = Fot & tommer
Volum = 1 (en innstilling over dempet)
Motlys = Auto
60 Hz (strøm) standardmodus
Standardutstyr
•
NaviTrack® II Locator
•
Markører og masteholder
•
Brukerhåndbok
•
4 C-celle-batterier (alkaliske)
•
Opplæringsvideo (DVD)
Tilleggsutstyr
•
Ekstra markører for poler/sonde
•
ST-301 sender
•
ST-501 sender
•
Induktiv klemme (12 cm)
•
Batterisonde
•
Flytende sonde
Frekvenser
Standardfrekvenser:
Sonde
........................................... 512 Hz
Aktiv linjeavsøking
............... 128 Hz, 1 kHz, 8 kHz,
33 kHz
Avsøking av strømlinje
....... 60 Hz (9.)
Valgfrie frekvenser:
Sonde
........................................... 16 Hz, 640 Hz, 850 Hz
8 kHz, 16 kHz, 33 kHz
Linjeavsøking
.......................... 200 kHz, 262 kHz
Strøm
.......................................... 50 Hz
RIDGE TOOL COMPANY
NaviTrack® II
Käyttöopas
VAROITUS!
Lue tämä käyttöopas huo-
lellisesti ennen laitteen
käyttöä. Jos käyttöoppaan
sisältöön ei tutustuta tai jos
kaikkia ohjeita ei nouda-
teta, seurauksena voi olla
sähköisku, tulipalo ja/tai
vakava loukkaantuminen.
NaviTrack® II
Putki-, kaapeli- ja anturipaikannin
NaviTrack® II
1
Turvallisuuteen liittyviä yleistietoja
VAROITUS!
Lue nämä ohjeet ja mu-
kana tulleet turvallisuusohjeet huo-
lellisesti ennen laitteen käyttöä. Jos
sinulla on kysyttävää tämän työkalun
käytöstä, pyydä lisätietoja RIDGID-jälleenmyy-
jältä.
Jos kaikkiin ohjeisiin ei tutustuta tai jos kaik-
kia ohjeita ei noudateta, seurauksena voi olla
sähköisku, tulipalo ja/tai vakava loukkaantumi-
nen.
SÄILYTÄ NÄMÄ OHJEET!
•
Älä mittaa suurjännitejohtoja
.
Paristoja koskevat varotoimet
•
Käytä vain määritettyä paristokokoa ja -tyyppiä. Älä
käytä sekaisin eri paristotyyppejä (esim. alkaliparistoja
ladattavien paristojen kanssa.
Älä käytä yhdessä osittain
ladattuja ja täysin ladattuja paristoja (esim. uusia ja
vanhoja).
•
Lataa paristot paristojen valmistajan määrittämillä
latauslaitteella.
Väärän laturin käyttö saattaa aiheuttaa
pariston ylikuumenemisen ja halkeamisen.
•
Hävitä paristot oikein.
Korkeille lämpötiloille altistuminen
saattaa aiheuttaa paristojen räjähtämisen, joten paristoja
ei saa hävittää polttamalla. Joissakin maissa on paristojen
hävittämistä koskevia määräyksiä. Noudata kaikkia asiaa
koskevia määräyksiä.
Henkilöturvallisuus
•
Käytä asianmukaisia lisävarusteita.
Älä aseta laitetta
epävakaille rattaille tai muulle epävakaalle pinnalle. Tuote
voi pudota ja aiheuttaa vakavan tapaturman, tai se voi
vaurioitua vakavasti.
•
Estä esineiden ja nesteen pääsy laitteeseen.
Älä roiskuta
tuotteelle mitään nestettä. Neste lisää sähköiskuvaaraa ja
voi vahingoittaa laitetta.
•
Vältä liikennettä. Varo liikkuvia ajoneuvoja käyttäes-
säsi laitetta teillä tai niiden lähettyvillä. Käytä selvästi
näkyviä vaatteita tai heijastinliivejä.
Nämä varotoimet
voivat estää vakavan loukkaantumisen.
NaviTrack® II:n käyttö ja hoito
•
Käytä laitteita vain ohjeiden mukaisesti.
Älä käytä
NaviTrack® II:ta, ellet ole lukenut käyttöopasta ja saanut
koulutusta sen käyttöön.
•
Älä upota antenneja veteen. Säilytä kuivassa pai-
kassa.
Tämä pienentää sähköiskujen ja laitevaurioiden
riskiä.
•
Kun laitetta ei käytetä, se on säilytettävä lasten ja
muiden laitteen käyttöön kouluttamattomien hen-
kilöiden ulottumattomissa.
Laitteet ovat vaarallisia
kouluttamattomien käyttäjien käsissä.
•
Huolla laitetta huolellisesti.
Asianmukaisesti huolle-
tut diagnostiikkalaitteet ovat turvallisempia käyttää.
NaviTrack® II
2
•
Huolto
•
Vain
pätevät
huoltohenkilöt
saavat
huoltaa
diagnostiikkalaitteen.
Epäpätevien huoltohenkilöiden
tekemistä huolto- ja korjaustöistä voi olla seurauksena
loukkaantuminen.
•
Käytä diagnostiikkalaitteen huollossa vain täysin
samanlaisia varaosia.
Noudata tämän käyttöoppaan
huoltoa käsittelevän osan ohjeita. Luvattomien osien
käyttö tai huolto-ohjeiden laiminlyönti voivat aiheuttaa
sähköisku- tai loukkaantumisvaaran.
•
Teetä turvatarkastus.
Pyydä kaikkien huolto- ja
korjaustöiden
jälkeen
huoltoteknikkoa
tekemään
turvatarkastukset, joilla määritetään, onko laite hyvässä
toimintakunnossa.
•
Huoltoa vaativat laitevauriot.
Irrota paristot ja anna laite
pätevän huoltohenkilökunnan huollettavaksi seuraavissa
tapauksissa:
o Jos laitteeseen on roiskunut nestettä tai tippunut
esineitä.
o Jos laite ei toimi normaalisti, kun käyttöohjeita
noudatetaan.
o Jos laite on pudonnut tai jos se on jollain tavalla
vaurioitunut.
o Jos laitteen suorituskyky muuttuu huomattavasti.
Jos sinulla on kysyttävää laitteen huollosta tai korjauksesta, ota
yhteys jälleenmyyjään tai suoraan Ridge Tooliin.
Ilmoita kaikissa yhteydenotoissa kaikki työkalun nimikilvessä
näkyvät tiedot, mukaan lukien malli- ja sarjanumerot.
Tärkeä huomautus
NaviTrack® II on diagnostiikkaväline, joka havaitsee maan alla
olevien esineiden lähettämiä sähkömagneettisia kenttiä. Se
on tarkoitettu helpottamaan näiden esineiden paikantamista
siten, että se tunnistaa kenttäviivojen ominaispiirteet ja esittää
ne näytössä. Koska sähkömagneettisissa kenttäviivoissa
saattaa esiintyä häiriöitä, on tärkeää varmistaa maanalaisten
esineiden sijainti ennen kaivamista.
Samalla alueella saattaa olla useita maanalaisia johtoja,
putkia tai kaapeleita. Noudata paikallisia ohjeita ja ennak
koilmoitusmenettelyjä.
Esineen esiin kaivaminen on ainoa tapa todentaa sen
olemassaolo, sijainti ja syvyys.
Ridge Tool Co., sen kumppanit ja toimittajat eivät ole
millään tavoin vastuussa mistään tapaturmista tai suorista,
epäsuorista, satunnaisista tai välillisistä vahingoista, jotka
aiheutuvat NaviTrack® II:n käytöstä.
NaviTrack® II
3
NaviTrack® II:n osat
Kuva 1: NaviTrack® II:n osat
Näyttö
Näppäimistö
Kahva
Kaiutin
Antennin masto
Merkit
Ylempi
antennisolmu
Nivel
Alempi
antennisolmu
Paristolokero
Sarjanumerotarra
USB-liitäntä
Sarjaporttiliitäntä
NaviTrack® II
4
NaviTrack® II:n esittely
Käytön aloitus
Paristojen asennus/vaihto
Käännä ennen paristojen asennusta NaviTrack® II ylösalaisin,
jotta pääset käsiksi paristolokeroon. Käännä paristolokeron
kannessa olevaa nuppia vastapäivään. Irrota luukku vetämällä
nupista suoraan ylöspäin. Asenna paristot sisällä olevan tarran
mukaisesti ja varmista, että ne asettuvat täysin paikoilleen.
Asenna luukku koteloon ja käännä nuppia myötäpäivään.
Paina samalla luukkua ja sulje se. Paristolokeron kansi voidaan
asentaa kummin päin tahansa.
Kuva 2: Paristolokero
Kun NaviTrack® II:een kytketään virta, paristojen tarkastami-
seen menee pari sekuntia. Siihen asti paristojen tehon tasona
näkyy ”tyhjä”.
VAROITUS!
Älä päästä roskia tai kosteutta paristolokeroon.
Paristolokeroon päässyt lika tai kosteus saattaa oikosulkea
paristojen koskettimet. Tällöin paristot tyhjenevät nopeasti,
mistä voi olla seurauksena elektrolyyttivuoto tai palovaara.
Taittuva masto
Kun aloitat laitteen käytön, avaa antennimasto ja lukitse
nivel paikoilleen. Kun paikannus on valmis, paina punaista
vapautuspainiketta ja taita antennimasto säilytystä varten.
VAROITUS:
Älä yritä avata tai sulkea NaviTrack® II:ta
nykäisemällä tai heilauttamalla. Laite on avattava aina käsin.
HUOM.
Vältä alemman antennisolmun vetämistä maata pitkin
NaviTrack® II:lla paikantaessasi. Se voi aiheuttaa signaaliin
kohinaa, joka voi häiritä tuloksia. Lisäksi se voi vahingoittaa
antennia ajan mittaan.
Kuva 3: Taittuva antennimasto ja vapautuspainike
NaviTrack® II
5
Näyttö

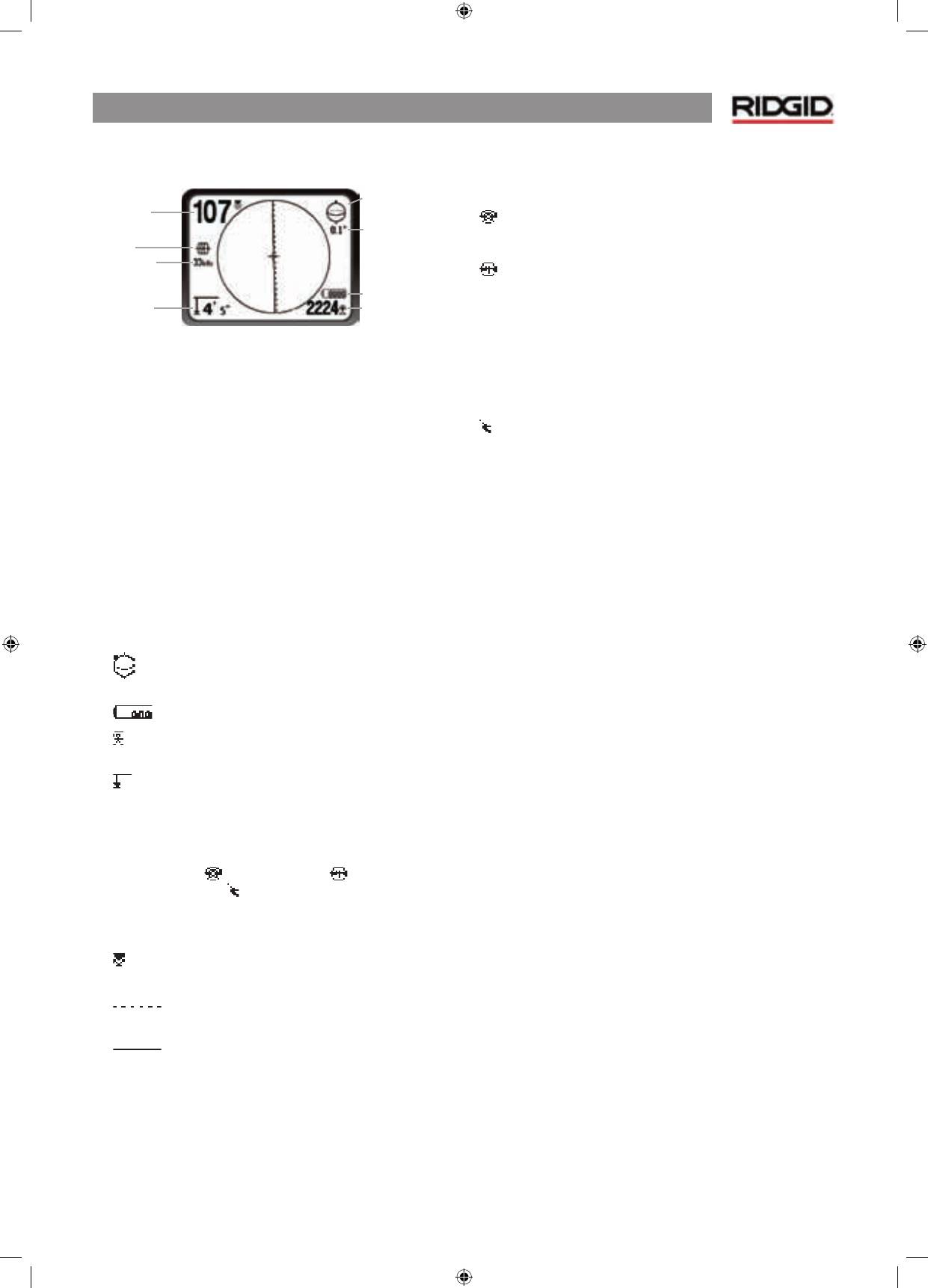

Kuva 4: Näytön elementit
(oletus, johdonjäljitystila)
Ominaisuudet
NaviTrack® II:n käyttö on helppoa sekä aloitteleville että
kokeneille käyttäjille. Vaikka NaviTrack® II:ssa on vaativia
paikannustöitä helpottavia lisätoimintoja, monet toiminnot
voidaan poistaa käytöstä tai piilottaa yksinkertaisten
peruspaikannustöiden ajaksi, jotta näyttö on selkeämpi ja
helppolukuisempi.
Perustoiminnot
NaviTrack® II:n perustoiminnot ovat käytössä oletusarvoisesti.
Ne on helppo muokata käyttäjän tarpeiden mukaisesti.
Oletusnäytössä näkyvät seuraavat toiminnot:
•
Kulma –
Kulma kentän keskustaan näytetään
graafisesti, numeerinen arvo näkyy alapuolella.
•
Paristojen teho –
Näyttää paristojen tehon tason.
•
Signaalin voimakkuus –
Alemman ympärisäteilevän
antennin havaitseman signaalin voimakkuus.
•
Syvyys/etäisyys –
Näyttää syvyyden, kun vastaano-
tin koskettaa maata suoraan signaalin lähteen yläpuolella.
Näyttää etäisyyden, kun antennimasto osoittaa signaalin
lähteeseen jollakin muulla tavalla. Mittayksikön oletusase-
tus on jalka/tuuma.
•
Tila –
Anturi
, johdon jäljitys
, tai voimajohto
(passiivinen jäljitys) .
•
Taajuus –
Näyttää nykyisen taajuusasetuksen hertseinä tai
kilohertseinä.
•
Etäisyyssignaali –
Numeroarvo ilmoittaa, kuinka lähellä
paikanninta signaalilähde on. Näyttöalue 1–999.
•
Yläantennin signaali –
Viiva näyttää yläantennin
havaitseman kentän suunnan.
•
Ala-antennin signaali –
Viiva näyttää ala-
antennin havaitseman kentän suunnan.
•
+ Kartan keskikohta –
Näyttää, missä vastaanotin/
paikannin on karttaan nähden.
Oletustaajuudet
Oletustaajuuksia voidaan selata paikantamisen aikana
painamalla taajuuspainiketta. Oletustaajuudet ovat:
Anturi
•
512 Hz
Johdon jäljitys
•
128 Hz
•
1 kHz
•
8 kHz
•
33 kHz
•
262 kHz
Voimajohto (passiivinen jäljitys)
•
50/60 Hz
Näiden toimintojen käyttö selostetaan osissa Johdon jäljitys,
Anturin paikannus ja Passiivinen jäljitys.
Etäisyyssignaali
Taajuus
Syvyys/etäisyys
Vaakatasoinen kentän kulman ilmaisin (2D)
Vaakatasoinen kulman ilmaisin (numeerinen)
Paristojen teho
Signaalin voimakkuus
Etäisyys-
signaali
Taajuus
Syvyys/
etäisyys
Vaakatasoinen
kentän kulman
ilmaisin (2D)
Vaakatasoinen
kulman ilmaisin
(numeerinen)
Paristojen teho
Signaalin
voimakkuus
Tila
NaviTrack® II
6
Näppäimistö
•
Virtanäppäin –
Kytkee NaviTrack® II:een virran. Katkaisee
NaviTrack® II:n virran kolmen sekunnin viiveen jälkeen. Virran
katkaisu voidaan keskeyttää tänä aikana painamalla mitä
tahansa näppäintä.
•
Ylä- ja alanuolinäppäimet –
Käytetään valikkojen selaukseen
ja äänenvoimakkuuden säätöön, kun ääninäppäintä on
painettu.
•
Valintanäppäin –
Käytetään valikon kohdan valitsemiseen.
Normaalikäytössä käytetään syvyysmittauksen pakotukseen
ja äänimerkin keskitykseen.
•
Valikkonäppäin –
Tuo näyttöön ”valintapuun”, jonka kautta
voidaan tehdä taajuusvalinnat, valita näyttöelementit, säätää
kirkkaus ja kontrasti sekä palauttaa oletusasetukset. Valikossa
näppäimen painallus siirtää yhden tason ylöspäin.
•
Äänenvoimakkuuden säätö –
Käytetään äänenvoimakkuu-
den lisäämiseen tai vähentämiseen. Selaa äänenvoimakkuutta
korkeimmasta äänettömään. Näppäimen painallus avaa ää-
nenvoimakkuuden säätöpaneelin, jos se on kiinni, ja sulkee
sen, jos se on auki. Äänenvoimakkuutta voidaan myös nostaa
ja laskea nuolinäppäimillä, kun äänenvoimakkuuden säätöpa-
neeli on auki.
•
Taajuusnäppäin –
Käytetään NaviTrack® II:n työtaajuuden
valintaan käytössä olevista taajuuksista. Käytössä olevien
taajuuksien luetteloa voidaan muokata valikon kautta.
Taajuudet on jaettu
neljään ryhmään
: anturitaajuudet (
),
johdonjäljityksen taajuudet (
) ja voimajohtotaajuudet ( ).
Käyttöaika
Alkaliparistoja käytettäessä tyypillinen käyttöaika on
12–24 tuntia äänenvoimakkuudesta ja taustavalon käy-
töstä riippuen. Käyttöaikaan vaikuttaa myös mm. pariston
koostumus (monet uusista suuritehoisista paristoista, kuten
”Duracell ® ULTRA”, kestävät 10%–20% pitempään kuin
perinteiset alkaliparistot vaativissa käyttötarkoituksissa).
Myös käyttö alhaisissa lämpötiloissa lyhentää paristojen käyt-
töikää.
NaviTrack® II:n näytössä voi näkyä satunnaisia merkkejä, kun
paristoissa ei ole riittävästi tehoa ohjata sisäisiä logiikkapiirejä
oikein. Tämä korjaantuu, kun laitteeseen asetetaan uudet
paristot.
Paristojen säästämiseksi NaviTrack® II:n virta katkeaa auto-
maattisesti tunnin kuluttua, jos näppäimiä ei paineta. Käyttöä
voidaan jatkaa kytkemällä laitteeseen virta.
Käynnistys
Kun virtanäppäintä
painetaan, näyttöön tulee RIDGID®-
logo ja ohjelmistoversion numero näkyy vasemmassa
alakulmassa.
Kuva 5: Käynnistysnäyttö
Pariston alhaisen tehon varoitus
Kun pariston teho vähenee, näytön kartta-alueeseen ilmestyy
paristokuvake
. Se ilmoittaa, että paristot on vaihdettava ja
että laite sammuu pian.
Kuva 6: Pariston alhaisen tehon varoitus
Juuri ennen lopullista sammumista näytössä näkyy sammutus-
animaatio, jota ei voi keskeyttää.
HUOM.
Ladattavien paristojen jännite voi joskus laskea niin
äkkiä, että laite vain sammuu. Laite sammuu ja käynnistyy
uudestaan. Vaihda paristot ja kytke laitteeseen uudestaan
virta.
Äänenvoimakkuuden
säätö
Ylänuolinäppäin
Valikkojen
selausTaajuusnäppäin
Valikkojen
selausValintanäppäin
Valikon kohdan
valintaValikko-
näppäin
Virtanäppäin
Alanuolinäppäin
Äänenvoimakkuuden säätö
Ylänuolinäppäin
Valikkojen
selausValintanäppäin
Valikon kohdan
valintaValikkonäppäin
Virtanäppäin
Alanuolinäppäin
Valikkojen
selausTaajuusnäppäin
NaviTrack® II
7
Määritykset
Kun NaviTrack® II on käynnistetty, on määritettävä tarvittavat
taajuudet, jotka vastaavat paikannettavaa lähetintä, anturia tai
johtoa.
Jo käytössä olevia taajuuksia voidaan selata painamalla
taajuusnäppäintä. (Esimerkiksi oletusanturitaajuus 512 Hz
voidaan valita painamalla taajuusnäppäintä.)
Kuva 7: Taajuusnäppäimellä valittu anturitaajuus
Huomaa, että tavallinen anturitaajuus, 512 Hz, on käytössä
oletusarvoisesti.
Käytössä olevien taajuuksien luetteloon voidaan lisätä muita
taajuuksia, joita voidaan sitten selata taajuusnäppäimellä.
Ne otetaan käyttöön valitsemalla valikossa olevasta luettelos-
ta.
Kuva 8: Päävalikko
1. Paina valikkonäppäintä:
Kuva 9: Valikkonäppäin
2. Korosta haluamasi taajuudet ylä- ja alanuolinäppäimillä.
Tässä esimerkissä käyttäjä ottaa käyttöön 128 Hz:n
taajuuden.
Kuva 10: Haluttu taajuus (128 Hz) korostettuna
3. Valitse käyttöön otettavien taajuuksien valintaruudut
painamalla valintanäppäintä (kuva alla).
Kuva 11: Valintanäppäin
Kuva 12: Haluttu taajuus valittu
4. Käyttöön otettujen taajuuksien vieressä olevissa ruuduissa
on valintamerkki. (Käyttönäyttöön palataan painamalla
valikkonäppäintä.)
Päävalikossa on kaikkien
käyttöön otettujen
taajuuksien
luettelo. Taajuuksia voidaan ottaa käyttöön tai poistaa käytöstä
valintanäppäimellä.
Taajuudet on jaettu neljään ryhmään:
Anturi
Johdon jäljitys
Voimajohto
NaviTrack® II
8
Taajuuksien lisääminen
Päävalikon taajuusluetteloon voidaan
lisätä
taajuuksia mene-
mällä
taajuusvalinta
-alivalikkoon
ja valitsemalla
haluttu tila.
Kun haluat ottaa taajuuksia käyttöön, mene taajuusvalinta-
alivalikkoon
ja korosta halutun taajuuden luokka.
Kuva 13: Halutun taajuusluokan valinta
Selaa sitten taajuuksia nuolinäppäimillä. Korosta taajuus, jon-
ka haluat lisätä päävalikon luetteloon.
Kuva 14: Käyttöön otettavan taajuuden korostus
Kun taajuuden valintaruutu on valittu (valintanäppäimellä), se
näkyy päävalikon käyttöönotettujen taajuuksien luettelossa.
Kun taajuuden valintaruudun valinta on poistettu, taajuus ei
näy käyttöönotettujen taajuuksien luettelossa.
Kuva 15: Käyttöön otettavan taajuuden valinta
Taajuus lisätään päävalikon luetteloon valitsemalla sen
valintaruutu ja poistetaan päävalikon luettelosta poistamalla
sen valintaruudun valinta. Jos haluat vaihtaa toiseen
käyttöönotettuun taajuuteen, paina valikkonäppäintä ja
mene päävalikossa haluamasi taajuuden kohdalle. Palaa sitten
karttanäyttöön. NaviTrack® II näyttää valitun taajuuden ja sen
kuvakkeen näytön vasemmalla puolella.
Kun olet valmis, paina valikkonäppäintä, kunnes olet taas
karttanäytössä.
Käyttöön otettujen taajuuksien välillä voidaan vaihtaa
NaviTrack® II:n käytön aikana painamalla taajuusnäppäintä.
NaviTrack® II selaa käyttöön otettuja taajuuksia pienimmästä
suurimpaan ja aloittaa sitten alusta. Kun taajuuden
valintaruudun valinta poistetaan päävalikosta, se ei enää tule
näkyviin taajuusnäppäintä painettaessa.
HUOM.
Jos taajuus on ”kadonnut”, tarkista ensin, että se on
päävalikon käyttöönotettujen taajuuksien luettelossa. Jos se
on, valitse sen valintaruutu valintanäppäimellä. Jos se ei ole,
mene taajuusvalintavalikkoon ja asianmukaiseen alaluokkaan,
ja ota taajuus käyttöön valitsemalla sen valintaruutu
valintanäppäimellä. Varmista, että taajuuden valintaruutu
on valittuna
molemmilla valikkotasoilla
, jotta se näkyy
työtaajuuksien luettelossa.
Muut asetukset
Päävalikossa voidaan lisäksi vaihtaa mittayksiköt (jalat tai
metrit), valita taustavalon asetus (on/ei/automaattinen) ja
säätää nestekidenäytön kontrastia. Kun päävalikossa painetaan
valintanäppäintä, asetukset tai alivalikko tulevat näyttöön.
NaviTrack® II
9
NaviTrack® II:n äänet
Normaalikäytössä äänitaso määräytyy kohteen etäisyyden
mukaan. Mitä lähempänä kohde on, sitä korkeampi äänitaso
on. Nouseva ääni tarkoittaa vahvistuvaa signaalia. Jos ääni
saavuttaa korkeimman tason, se palautuu takaisin keskitasolle
ja jatkaa merkinantoa uudesta aloituskohdasta.
Ääni voidaan haluttaessa pakottaa keskitasolle painamalla
valintanäppäintä käytön aikana.
NaviTrack® II
10
Anturin paikannus
NaviTrack® II:n avulla anturin (lähettimen) signaali voidaan
paikantaa putkessa (vain, jos putki ei ole metallinen!), jolloin
sen sijainti voidaan tunnistaa maan päällä. Antureita voidaan
sijoittaa putken ongelmakohtiin kameran työntötankoa tai
kaapelia käyttäen. Ne voidaan myös huuhdella putkea pitkin.
TÄRKEÄÄ! – Signaalin voimakkuus on keskeinen tekijä
anturin sijaintia määritettäessä
. Tarkan paikannuksen
saavuttamiseksi signaalin voimakkuus on maksimoitava ennen
kaivualueen merkitsemistä.
Seuraavassa oletetaan, että anturi on vaakasuorassa
putkessa, maa on suunnilleen tasainen ja NaviTrack® II:ta
pidetään antennimasto pystysuorassa.
Anturia ympäröivä kenttä on erimuotoinen kuin pitkää
johdinta, esim. putkea tai kaapelia, ympäröivä pyöreä kenttä.
Se muistuttaa sauvamagneettia ympäröivää kenttää, jossa
on pohjois- ja etelänapa. Näiden kahden tyyppisten kenttien
erojen vuoksi anturitilan näytön vasemmassa yläkulmassa
näkyy signaalin voimakkuus etäisyyssignaalin sijasta.
Anturin kentässä NaviTrack® II havaitsee kentän päissä olevat
kohdat, joissa kenttäviivat kaartuvat alaspäin pystysuoraa ta-
soa kohti, ja merkitsee nämä pisteet karttaan ”napakuvakkeel-
la” ( ). NaviTrack® II näyttää myös anturiin nähden 90 asteen
kulmassa napojen välissä olevan viivan eli ekvaattorin, joka on
kuin maapallon kartalla oleva päiväntasaaja.
Kuva 16: Maan dipolikenttä
Kuvittele dipolikentän hahmottamiseksi maan alla olevalle
anturille maan magneettikenttää (kuva 16) muistuttava
kenttä.
Anturia paikannettaessa paikannus on määritettävä
seuraavasti:
•
Aktivoi anturi ennen kuin asetat sen putkeen.
Valitse NaviTrack® II:ssa sama taajuus ja varmista, että
se vastaanottaa signaalia.
Kuva 17: Anturitaajuudet päävalikossa
•
Kun anturi on lähetetty putkeen, mene kohtaan, jossa
uskot anturin olevan. Jos putken suuntaa ei tiedetä,
työnnä anturia lyhyempi matka putken sisään (n. 4-5 m
aukosta on hyvä aloituskohta).
Paikannusmenetelmät
Anturin paikannuksessa on kolme päävaihetta. Ensim-
mäiseksi on löydettävä
suunta
. Seuraavaksi on paikannet-
tava anturin
sijaintialue
. Lopuksi on paikannettava
tarkka
sijaintipaikka
.
Vaihe 1: Suunnan löytäminen
1. Pidä NaviTrack® II:ta niin, että antennimasto osoittaa
ulospäin. Heilauta antennimastoa oletettuun anturin
suuntaan ja tarkkaile samalla signaalin voimakkuutta
ja kuuntele ääntä. Signaali on korkein silloin, kun
antennimasto osoittaa anturin suuntaan.
2. Laske NaviTrack® II normaaliin käyttöasentoonsa (an-
tennimasto pystysuorassa) ja kävele anturin suuntaan.
Lähestyessäsi anturia signaali voimistuu ja äänimerkin
korkeus nousee. Maksimoi signaali signaalin voimak-
kuuden ja äänen avulla.
Maa
Napa
Ekvaattori
Napa
Maa
Napa
Napa
Ekv
aa
tt
ori
NaviTrack® II
11
Vaihe 2: Alueen paikantaminen
1. Maksimoi signaalin voimakkuus. Kun se vaikuttaa ol-
evan korkeimmassa kohdassaan, aseta NaviTrack® II
lähelle maata voimakkaimman signaalin kohdalle.
Ota signaalin voimakkuus muistiin ja siirry kauemmas
voimakkaimman signaalin kohdasta
kaikkiin
suuntiin.
Siirrä NaviTrack® II:ta riittävän kauas kaikkiin suuntiin
sen varmistamiseksi, että signaalin voimakkuus putoaa
huomattavasti kaikilla puolilla. Merkitse voimakkaim-
man signaalin kohta keltaisella merkillä.
2. Jos ”lähestymisen” aikana näyttöön tulee vakaa ekvaat-
tori, sitä voidaan seurata kasvavan signaalinvoimak-
kuuden suuntaan anturin paikantamiseksi.
Kuva 18: Anturin navat ja ekvaattori
3. Jos ”lähestymisen” aikana näyttöön ilmestyy ensin napa,
paikanna anturi keskittämällä napakuvake (kuvake voi
siirtyä lähemmäs anturia vastaanottimen lähestyessä
sitä).
Vaihe 3: Anturin tarkan sijainnin paikantaminen
Napojen tulee ilmestyä voimakkaimman signaalin kohdan
molemmille puolille. Jos anturi on vaakatasossa, niiden etäi-
syyden tulee olla yhtä suuri. Jos niitä ei näy näytössä voimak-
kaimman signaalin kohdalla, siirry voimakkaimman signaalin
kohdalta kohtisuoraan ekvaattoriviivaan (katkoviivaan) näh-
den, kunnes napa ilmestyy. Keskitä paikannin navan kohdalle.
Katkoviiva kuvaa anturin ekvaattoria. Jos anturi ei ole kallellaan,
ekvaattori leikkaa anturin voimakkaimman signaalin ja
pienimmän syvyyden kohdalla.
HUOM.
Vaikka paikannin on ekvaattorin kohdalla, se ei
välttämättä ole anturin kohdalla. Tarkista aina paikannus
maksimoimalla signaalinvoimakkuus ja merkitsemällä molem-
mat navat.
1. Merkitse ensimmäisen löytyneen navan paikka
punaisella kolmiomerkillä. Kun napa on keskitetty,
näyttöön tulee kaksoisviiva, joka ilmaisee anturin
suunnan.
Kun paikannin lähestyy napaa, näyttöön tulee kohdistusren-
gas, jonka avulla napa voidaan keskittää tarkasti.
2. Toinen napa on samalla etäisyydellä anturista
vastakkaisessa suunnassa. Paikanna se samalla tavalla
ja merkitse se punaisella kolmiomerkillä.
3. Jos anturi on vaakatasossa, kolmen merkin on oltava
rivissä ja punaisten napamerkkien on oltava samalla
etäisyydellä keltaisesta anturimerkistä. Jos ne eivät ole,
anturi saattaa olla kallellaan.
Tarkista.
On tärkeää tarkistaa anturin sijainti ristiintar-
kastamalla vastaanottimen tiedot.
4. Tarkista uudelleen. Siirrä NaviTrack® II:ta poispäin
voimakkaimmasta signaalista sen varmistamiseksi,
että signaali putoaa kaikilla puolilla. Siirrä laitetta
joka suuntaan niin kauas, että signaali putoaa
huomattavasti.
Kuva 19: Anturin paikannus: Ekvaattori
5. Tarkista kahden navan sijainti uudelleen.
6. Tarkista, että syvyyslukema voimakkaimman signaalin
kohdalla on kohtuullinen ja johdonmukainen. Jos se
vaikuttaa liian syvältä tai liian matalalta, tarkista, että
signaali on todella
voimakkain
kyseisessä kohdassa.
7. Tarkista, että navat ja voimakkaimman signaalin kohta
asettuvat riviin.
TÄRKEÄÄ! – Muista, että ekvaattorin päällä oleminen EI
tarkoita, että olet anturin päällä.
Huomaa, että vaikka navat
näkyisivät rivissä näytössä, molemmat navat on keskitettävä
erikseen ja niiden paikat merkittävä edellä kuvatulla tavalla.
NaviTrack® II
12
Jos navat eivät näy, laajenna hakualuetta. Etsittävä kohde on
voimakkaimman signaalin kohta, josta siirryttäessä signaalin
voimakkuus putoaa joka suunnalla.
Paras tarkkuus saavutetaan, kun NaviTrack® II on
vaakatasossa.
Antennimaston on oltava pystysuorassa
napoja ja ekvaattoria merkittäessä, jotta niiden sijainti saadaan
oikein.
Kuva 20: Näyttö eri kohdissa (anturi)
Navassa
Ekvaattorissa
Toista napaa lähestyttäessä
NaviTrack® II
13
Vinkkejä anturin paikantamiseen
Kuva 21: Anturin paikannus
Kallistuneet anturit
Jos anturi on kallellaan, toinen napa siirtyy lähemmäksi anturia
ja toinen etäämmäksi, joten anturi ei enää sijaitse napojen
puolivälissä. Lähemmän navan signaalin voimakkuus on tällöin
huomattavasti korkeampi kuin etäämpänä olevan navan.
Kun anturi kallistuu pystyasentoon, toinen napa siirtyy
suoraan anturin yläpuolelle, jolloin tämä napa myös vastaa
voimakkainta signaalikohtaa. Toinen napa ei näy. Tästä syystä
anturi voidaan paikantaa, vaikka se olisikin pystysuorassa
asennossa, johon se on voinut joutua osuessaan putkessa
olevaan murtumaan.
Kun anturi on
pystysuorassa
, näytössä näkyy yksi napa, joka on
voimakkaimman signaalin kohdalla.
On tärkeä huomata, että jos anturi on voimakkaasti kallellaan,
navat ja ekvaattori näyttävät olevan pois linjasta anturin
kulman vuoksi. Signaalin voimakkuus ohjaa kuitenkin edelleen
anturin sijaintia kohti.

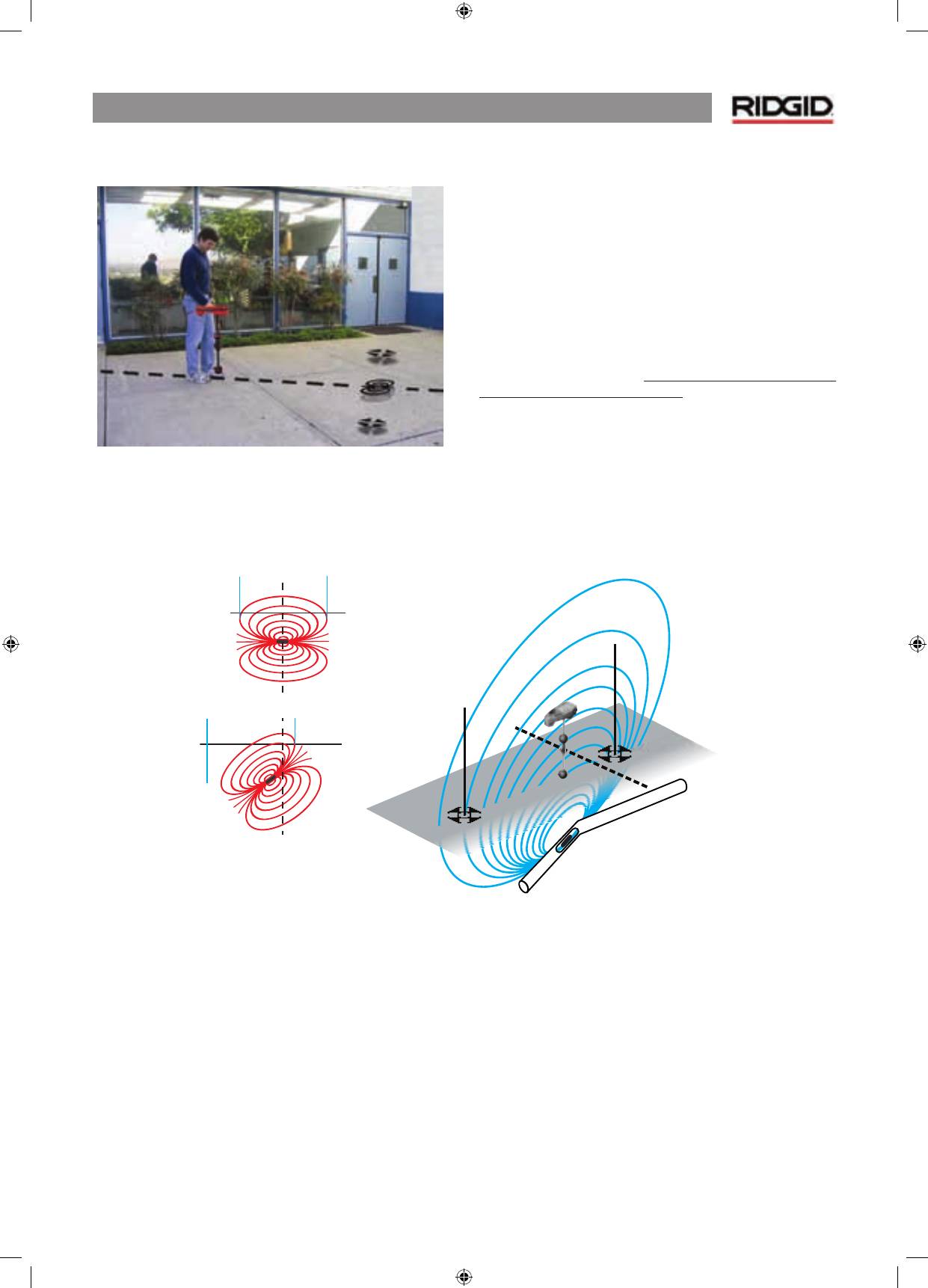

Kuva 22: Kallistunut anturi, navat ja ekvaattori
Huomaa, että oikeanpuoleinen napa on kallistuksen vuoksi lähempänä ekvaattoria.
Kelluvat anturit
Jotkin anturit on tarkoitettu huuhdeltaviksi tai veden
kuljetettavaksi putkea pitkin. Koska nämä anturit heiluvat
putkessa paljon vapaammin kuin torpedonmuotoiset anturit,
ne voivat olla miten päin tahansa.
Niinpä kallistuminen voi vääristää ekvaattoria, ja napojen
sijainti voi vaihdella. Kelluva anturi voidaan paikantaa varmasti
vain maksimoimalla signaalin voimakkuus ja varmistamalla,
että signaali putoaa huomattavasti voimakkaimman signaalin
kohdasta siirryttäessä joka suuntaan.
Normal
Maximum Signal Strength
Tilted
Normaali
Suurin
Kallellaan
NaviTrack® II
14
Syvyyden mittaus
NaviTrack® II mittaa syvyyden vertaamalla signaalin voimak-
kuutta ala-antennin ja yläantennin välillä.
Syvyys mitataan oikein, kun masto on pystysuorassa ja
ala-antenni koskettaa maata suoraan signaalin lähteen
yläpuolella.
1. Syvyys mitataan asettamalla paikannin maahan suoraan
anturin tai putken päälle.
2. Syvyys näkyy NaviTrack® II:n näytön vasemmassa ala-
kulmassa.
3. Syvyysmittaus voidaan pakottaa painamalla valin-
tanäppäintä paikannuksen aikana.
Leikkautuminen
Toisinaan signaali on niin voimakas, että vastaanotin ei pysty
käsittelemään koko signaalia. Tätä kutsutaan leikkautumiseksi.
Kun se tapahtuu, näyttöön ilmestyy varoitussymboli
. Se
tarkoittaa, että signaali on erityisen vahva. Jos paikannuksen
aikana tapahtuu leikkautumista, se voidaan korjata vähentä-
mällä lähettimen virran voimakkuutta. Leikkautumista tapah-
tuu hyvin harvoin anturin paikannuksen aikana, ja se osoittaisi
vastaanottimen olevan erittäin lähellä anturia.
Aktiivinen johdon jäljitys
Aktiivisessa johdon jäljityksessä maanalaiset johdot (eli johdot,
jotka ”kuljettavat” sähkömagneettista signaalia – muoviputkia
ei voida siis paikantaa tällä tavoin) jännitteistetään
johtolähettimellä. Tämä aktiivinen signaali voidaan sitten
jäljittää NaviTrack® II:lla. Johtolähetin poikkeaa anturista siten,
että sitä käytetään jännitteisen johdon jäljittämiseen, eikä
se siis ole itse paikannuksen kohde. Johtolähettimet
jännitteistävät johdot suoralla kytkennällä pidikkeiden avulla,
indusoimalla signaalin suoraan liittimen avulla tai indusoimalla
signaalin lähettimen induktiivisilla keloilla.
1. Jännitteistä johto valmistajan ohjeiden mukaan. Valitse
lähettimen taajuus.
Aseta NaviTrack® II samalle taajuudelle kuin lähetin. Varmista,
että johdon jäljityksen kuvake
näkyy. Palaa karttanäyttöön
painamalla päävalikkonäppäintä.
Kuva 23: Taajuusnäppäimellä valittu
johdonjäljitystaajuus
2. Varmista
etäisyyssignaalia
tarkkailemalla,
että
NaviTrack® II havaitsee lähetetyn signaalin. Signaalin
pitäisi nousta huippuunsa johdon päällä ja laskea
johdon molemmin puolin.
3. Jäljityksen aikana putken tai kaapelin kulku näkyy
näytössä kahtena viivana, joista toinen on yhtenäinen
ja toinen katkoviiva. Katkoviiva on ylemmän
antennisolmun havaitsema signaali ja yhtenäinen
viiva on alemman antennisolmun havaitsema signaali.
Kulman ilmaisin on lähellä nollaa kentän keskellä.
4. Jäljitä johto etäisyyslukeman, signaalin voimakkuuden
ja signaalin jäljitysviivojen avulla. Nämä tiedot
tuotetaan erillisistä signaalin ominaisuuksista, ja
ne auttavat käyttäjää arvioimaan paikannuksen
laadun.
Vääristymätön
johdon lähettämä signaali on
voimakkain suoraan johdon päällä. Kun etäisyyssignaali
on mahdollisimman suuri ja signaalin jäljitysviivat
ovat näytön keskellä, paikannus on todennäköisesti
”hyvä”. Varmista paikannus testaamalla, onko
syvyyslukema vakaa ja kohtuullinen. Syvyysmittauksen
johdonmukaisuus voidaan tarkistaa esimerkiksi
nostamalla NaviTrack® II tiettyyn korkeuteen (esim.
tasan 35 cm) ja tarkkailemalla, nouseeko syvyyslukema
saman verran. Pieni poikkeama on hyväksyttävä, mutta
jos syvyys ei muutu tai se muuttuu jyrkästi, kenttä
on vääristynyt tai johdossa on erittäin alhainen virta.
(Kuten aina, johdon, putken tai kaapelin sijainti voidaan
tarkistaa täysin varmasti vain kaivamalla se esiin.)
NaviTrack® II
15
Kuva 24: Erittäin todennäköinen paikannus
VAROITUS:
Signaalin häiriöitä on pidettävä silmällä, sillä ne
voivat aiheuttaa lukemien epätarkkuutta. Syvyyslukemia on
pidettävä arvioina, ja
todelliset syvyydet on varmennettava
paljastamalla johto ennen kaivamista
.
Johtolähettimen käyttö
Aktiivisessa johdon jäljityksessä NaviTrack® II toimii yhdessä
aktiivisen johtolähettimen kanssa. Johtolähetin voidaan kytkeä
kolmella tavalla.
Suora kytkentä
Lähetin kannattaa yleensä kytkeä suoraan (metalli metallia
vasten) kohteena olevan putken, jäljitysjohdon tai kaapelin
päähän, ja lähettää virta suoraan kohdetta pitkin.
Liitinkytkentä
Jos suora kytkentä ei ole mahdollinen, kohdejohtimen
ympärille voidaan yleensä asentaa induktiivinen liitin, joka
jännitteistää sen induktiivisesti. Jotta signaali voitaisiin
indusoida liittimen avulla, johdon/putken on oltava metallinen
ja sen molempien päiden on oltava maadoitettu. (Signaali
ei voi indusoitua johtoon yhteen suuntaan, ellei virta pysty
virtaamaan molempiin suuntiin.)
Induktiivinen lähetys
Lähetintä voidaan käyttää induktiivisessa tilassa
ilman
suoraa
kytkentää. Tätä varten on ensin varmistettava, että lähetin on
suoraan kohdejohdon tiedossa olevan osan päällä, ja sitten
aktivoitava lähettimen induktiivinen tila, joka aktivoi johdon
valitulla taajuudella.
HUOM.
Katso käytettävän lähettimen käyttöoppaasta
ohjeet kytkentään ja maadoitukseen sekä oikean taajuuden
asettamiseen.
Jokaisella menetelmällä on etuja tietyissä olosuhteissa. Suora
kytkentä on yleensä luotettavin, koska signaali kohdistetaan
suoraan tunnettuun johtoon. Joissakin tilanteissa induktio
saattaa kuitenkin olla ainoa vaihtoehto tai toimia paremmin.
Passiivinen johdon jäljitys
Passiivisessa tilassa NaviTrack® II havaitsee johtojen (joissa
kulkee jo valmiiksi virtaa) vaihtovirran tai vaihtovirtakentät
ilman lähetintä. Maahan kaivetut voimajohdot eivät yleensä
lähetä minkäänlaista jäljitettävää signaalia, ellei johdoissa kulje
virtaa. Esimerkiksi sammutettuja katuvaloja on hankala jäljittää
passiivisesti. Kytkennän (joko induktion tai kapasitanssin
avulla) ansiosta kaikki alueella olevat metallijohdot voidaan
jännitteistää passiivisesti. Tämän johdosta johdot voidaan
paikantaa passiivisesti, mutta tällöin voi olla vaikea varmistaa,
mitä
johtoa paikannin jäljittää.
VAROITUS:
Passiivisessa paikannuksessa tai signaalien
ollessa erittäin heikot syvyyslukema on yleensä liian SYVÄ, ja
kohde voi olla itse asiassa PALJON matalammalla.
1. Valitse
passiivinen
vaihtovirran
jäljitystaajuus
passiivisen johdon jäljityksen kuvakkeella.
Kuva 25: Passiivisen johdon jäljityksen taajuus 60 Hz
2. NaviTrack® II:ssa on kaksi passiivisen vaihtovirran jäl-
jitystaajuutta. Ne ovat 50 Hz ja 60 Hz. Ne on merkitty
voimajohtokuvakkeella. 50 Hz ja 60 Hz ovat yleisesti
käytettyjä vaihtovirtataajuuksia. Euroopassa vaihtovir-
ran taajuus on yleensä 50 Hz.
Passiivista jäljitystä käytettäessä on tärkeää muistaa, että
T-kulmat, kaarteet, muut lähistöllä olevat johtimet ja
metalliesineet
voivat
vääristää kenttää. Tällöin tietoja on
tutkittava tavallista tarkemmin kohteen reitin määrittämiseksi.
Passiivinen jäljitys on yleensä tehottomin vaihtoehto.
NaviTrack® II
16
Vinkkejä johdon jäljitykseen
•
NaviTrack® II tunnistaa nopeasti vääristyneet kentät.
Jos viivat eivät ole kartan keskellä ja läheisyyssignaali
tai signaalin voimakkuus on suurimmillaan, pyöreä
kentän muoto vääristyy. Jäljityspiiriä voidaan parantaa
seuraavasti:
a) Kokeile vaihtaa käytettävä taajuus alhaisemmaksi.
b) Siirrä maadoitustappia etäämmäksi jäljitettävästä
johdosta.
c) Varmista, että johtoa ei ole kytketty toiseen johtoon,
putkeen tai kaapeliin. Pura kytkennät vain, jos se on
turvallista.
d) Siirrä lähetin johdon toiseen kohtaan ja yritä jäljittää
vastakkaiseen suuntaan (B:stä A:han, ei A:sta B:hen).
•
Jos viivat eivät asetu keskelle tai jos ne siirtyvät näytössä
selittämättömästi, NaviTrack® II ei ehkä saa selkeää sig-
naalia. Näissä olosuhteissa myös syvyys ja etäisyyssignaali
saattavat heilahdella ylös ja alas.
a) Tarkasta lähetin ja varmista, että se toimii ja on hyvin
maadoitettu.
b) Testaa piiri osoittamalla ala-antennia kumpaankin
lähettimen johtoon.
c) Varmista, että NaviTrack® II ja lähetin toimivat samalla
taajuudella.
d) Kokeile eri taajuuksia, alimmasta alkaen, kunnes johto
voidaan havaita luotettavasti.
e) Siirrä maadoituskytkentä toiseen paikkaan piirin
parantamiseksi. Varmista, että kosketus on riittävä
(maadoitustappi on riittävän syvällä) varsinkin
kuivassa maassa.
•
Jäljityksen aikana signaalin pitäisi olla voimakkaimmillaan
ja syvyyden pienimmillään samassa paikassa, jossa viivat
asettuvat näytön keskelle. Jos näin ei ole, johto, kaapeli tai
putki saattaa olla muuttamassa suuntaa tai läsnä saattaa
olla muita kytkettyjä signaaleja.
•
Korkeammat taajuudet vuotavat enemmän yli, mutta
niitä saatetaan tarvita jäljitysjohtojen halkeaminen tai
eristysliittimien ylittämiseen. Jos johdon toinen pää on
maadoittamaton, korkeammat taajuudet saattavat olla
ainoa tapa saada johto näkyviin (katso kuva 37).
•
Kun lähetintä käytetään induktiivisesti, paikannus on
aloitettava n. 10 metrin etäisyydeltä ns. ”ilmakytkösten”
välttämiseksi. Ilmakytköksissä NaviTrack® II poimii signaalin
suoraan lähettimestä eikä jäljitettävästä johdosta. Tarkista
ilmakytkös suuntaamalla NaviTrack® II suoraan lähetintä
kohti. Jos signaalin voimakkuus kasvaa, lähetin on liian
lähellä, jotta vastaanotin pystyisi jäljittämään tarkasti.
•
Jäljityksen aikana karttanäyttö toimii parhaiten seuraavissa
olosuhteissa:
1. Johto on vaakasuorassa.
2. NaviTrack® II -paikannin on kohteen tason yläpuolel-
la.
3. NaviTrack® II:n antennimastoa pidetään suunnilleen
pystysuorassa.
Jos nämä ehdot eivät täyty, ole erityisen tarkka etäisyyssignaalin
ja signaalinvoimakkuuden maksimoinnissa.
Kartta on yleensä käyttökelpoinen ja tarkka, jos NaviTrack® II:
ta käytetään suunnilleen kahden ”syvyyden” päässä kohteesta.
Tämä on syytä pitää mielessä karttaa käytettäessä, jos kohde tai
johto on erittäin matalalla. Käyttökelpoinen hakualue kartassa
voi olla pieni, jos johto on äärimmäisen matalalla.
Syvyyden mittaus
NaviTrack® II mittaa syvyyden vertaamalla signaalin voimak-
kuutta ala-antennin ja yläantennin välillä.
Syvyys mitataan oikein vääristymättömässä kentässä, kun
ala-antenni koskettaa maata suoraan signaalin lähteen
yläpuolella.
1. Syvyys mitataan asettamalla paikannin maahan suo-
raan anturin tai putken päälle.
2. Syvyys näkyy vasemmassa alakulmassa. Syvyysmittaus
voidaan pakottaa painamalla valintanäppäintä.
Leikkautuminen
Toisinaan signaali on niin voimakas, että vastaanotin ei pysty
käsittelemään koko signaalia. Tätä kutsutaan leikkautumiseksi.
Kun se tapahtuu, näyttöön ilmestyy varoitussymboli. Se tar-
koittaa, että signaali on erityisen vahva. Leikkautuminen voi-
daan poistaa vähentämällä lähettimen virran voimakkuutta.
HUOM.
Johdonjäljitystilassa valintanäppäimen painaminen
pakottaa syvyysmittaukseen ja kulmanilmaisimen vaihtamaan
virtaan. Jos ääni on käytössä, se myös keskittää äänimerkin.
NaviTrack® II
17
Valikot ja asetukset
Kun valikkonäppäintä painetaan, näyttöön tulee vaihtoehtoja,
joiden avulla käyttäjä voi määrittää NaviTrack® II:n asetukset.
Syvyyden yksiköiden vaihto
NaviTrack® II voi näyttää syvyyden joko jalkoina tai metreinä.
Asetusta voidaan muuttaa korostamalla yksikkö valikossa ja
valitsemalla sen jälkeen metrit tai jalat valintanäppäimellä.
Kuva 26: Yksikön valitseminen (jalat/metrit)
Automaattinen taustavalo
Näppäimistön vasemmassa yläkulmassa oleva valosensori
havaitsee himmeän valaistuksen. Taustavalon voi sytyttää
peittämällä tämä sensori.
Automaattinen nestekidenäytön taustavalo on asetettu
tehtaalla niin, että se syttyy vain verrattain hämärissä
olosuhteissa. Näin säästetään paristojen virtaa. Kun paristot
ovat melkein tyhjät, taustavalo näyttää himmeältä. Paristojen
käyttöiän lähetessä loppuaan taustavalo toimii erittäin
alhaisella teholla paristojen virran säästämiseksi.
Taustavalo voidaan ottaa käyttöön tai poistaa käytöstä
korostamalla valikon työkaluosassa oleva lamppukuvake
ja valitsemalla sen jälkeen valintanäppäimellä, syttyykö
taustavalo automaattisesti (Auto), palaako se aina (ON) tai ei
koskaan (OFF).
Kuva 27: Taustavalotilan asetus (On/Off/Auto)
Nestekidenäytön kontrasti
Kun tämä valitaan valintanäppäimellä, kontrastia voidaan sää-
tää. Vaalenna tai tummenna näyttöä ylä- ja alanuolinäppäimil-
lä.
Kuva 28: Kontrastiasetus
Kuva 29: Kontrastin lisääminen/vähentäminen
NaviTrack® II
18
Näyttöelementtivalikko
Kahta pientä näyttöä esittävän kuvakkeen valitseminen avaa
näyttöön joko jäljitystilan
tai anturitilan
näyttövalikon.
Tämän avulla näytön elementtejä voidaan ottaa käyttöön
ja poistaa käytöstä. Osa NaviTrack® II:n elementeistä on
oletusarvoisesti poistettu käytöstä selkeyden vuoksi. Jos haluat
ottaa elementin käyttöön tai poistaa sen käytöstä,
korosta
elementti painamalla ylä- tai alanuolinäppäintä ja
valitse
sen
valintaruutu tai
poista valinta
painamalla
valintanäppäintä
.
Valitut näyttöelementit ovat käytössä valitussa tilassa.
Kuva 30: Näyttöelementit (anturitila)
Lisätoiminnot
NaviTrack® II:n lisätoiminnot voidaan ottaa käyttöön
avaamalla ensin valikkopuu painamalla valikkonäppäintä.
Valitse näyttöelementtivalikko (näyttöelementeille – kuvattu
sivulla 18) tai taajuusvalintavalikko (muiden taajuuksien
käyttöönottoon – kuvattu sivulla 8).
Lisätoiminnot
ovat:
Kuva 31: Juoksurata, jossa vesileima ja osoitin
•
Vesileima
Vesileima on merkki, joka näkyy näytön ulommalla kehällä.
Se ilmaisee voimakkaimman saavutetun signaalin graafisesti.
Sitä ”ajaa takaa” kiinteä osoitin, joka näyttää nykyisen signaalin
voimakkuuden. Jos signaalin voimakkuuden osoitin siirtyy
vesileimaa ylemmäs, vesileima siirtyy vastaavasti ja näyttää
uuden voimakkaimman signaalin graafisesti.
Se on oletusarvoisesti pois käytöstä, mutta se voidaan ottaa
käyttöön näyttöelementtivalikossa.
Kuva 32: ”Ei signaalia” -näyttö
•
Ei signaalia -kuvake
Kun NaviTrack® II ei vastaanota merkityksellistä signaalia
valitulla taajuudella, se näyttää tilan kuvakkeen, jonka päällä
on viiva. Tämä ilmaisee, että signaalia ei havaita. Näin käyttäjän
ei tarvitse turhaan yrittää tulkita satunnaista kohinaa, jota
jotkin paikantimet näyttävät signaalin puuttuessa.
Kuva 33: Signaalin voimakkuus keskellä
•
Signaalin voimakkuus keskellä
Kun tämä asetus otetaan käyttöön valikkovalintanäytössä,
signaalin voimakkuuden ilmaiseva lukema näkyy näyttöalueen
keskellä aina, kun
etäisyyssignaalia ei ole
. Näin voi käydä,
kun signaali on heikko. Kun etäisyyssignaali löytyy, signaalin
voimakkuuden lukema palaa tavalliseen paikkaansa näytön
oikeaan alakulmaan. (Vain johdonjäljitystila.)
