Konig Electronic Wireless microphone system 2 microphones: SVENSKA

SVENSKA

Inledning

Trådlöst mikrofonsystem med två mikrofoner lämpligt för semi-professionell användning.

Oberoende av om du använder den för tal, din sångdebut eller ett karaokeframträdande: det

här mikrofonsystemet klarar jobbet. Du kan använda båda mikrofonerna samtidigt utan att

de stör varandra.

Beskrivning av mottagare

1. POWER: På-/Av-knapp

2. STRÖMINDIKATOR: Lyser rött när mottagaren är tillkopplad

3. RF SIGNALINDIKATOR: Lyser permanent grön när mikrofonsignal tas emot

4. ÖVERSTYRNINGSINDIKATOR: Blinkar orange när ljudsignalen är för kraftig och kommer

att distorderas

5. VOLYMREGLAGE: Ställer in volymen på mottagarens utgångssignal till mixer eller

förstärkare

6. ANTENN: För mottagning av signalerna från mikrofonerna

7. STRÖMANSLUTNING: Anslutning för nätdelens likströmskontakt

8. AUDIO OUT: 6,35mm utgång för ljudsignalen till mixer eller förstärkare (obalanserad)

9. AUDIO OUT: XLR-utgång för ljudsignalen till mixer eller förstärkare (balanserad)

38

SVENSKA

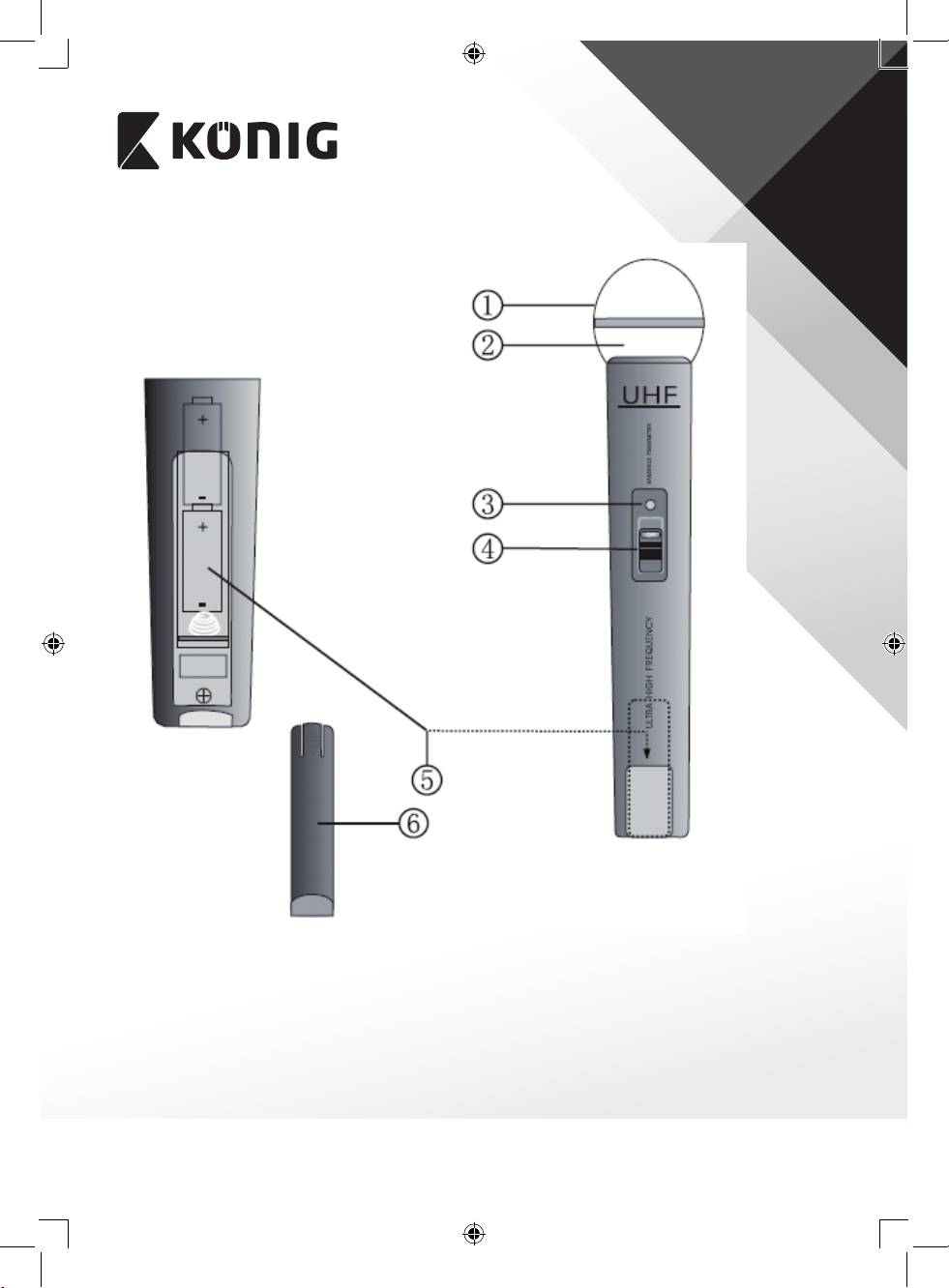

Beskrivning av mikrofon

1. GALLER: Täcker och skyddar mikrofonelementet på insidan

2. MIKROFONELEMENT (på insidan): Tar upp ljudsignalen

3. STRÖM/BATTERINIVÅ INDIKATOR: Blinkar en gång när strömmen sätts på och lyser hela

tiden när batteriets eekt börjar ta slut

4. TILL/FRÅN OMKOPPLARE: 3 positioner för ON (TILL), MUTE (TYST) (mittersta positionen)

eller OFF (FRÅN)

5. BATTERIFACK: För 2x AA batterier

6. BATTERILUCKA: Ger åtkomst till batterifacket

39

SVENSKA

Användning

1. Ställ antennerna rakt upp för bästa mottagning av signalen från mikrofonerna.

2. Anslut anslutningskabeln, med 6,35mm kontakterna till mottagarens utgångar och till

mixern eller förstärkaren. Eller anslut mottagaren med en XLR kabel (ingår ej) kanalvis

(A/B) till en mixer eller förstärkare.

3. Anslut likströmskontakten från nätdelen till DC-uttaget på mottagarens baksida. Anslut

väggkontakten till ett vägguttag och koppla på mottagaren med strömbrytaren.

4. Öppna mikrofonens batterifack och sätt i 2x AA batterier med polariteten rätt.

5. Stäng batterifacket och sätt sedan på mikrofonen med ON/OFF omkopplaren.

6. Systemet är klart för användning.

Specikationer

Frekvens kanal A: UHF 863,20 MHz

Frekvens kanal B: UHF 865,00 MHz

Sändeekt: 10 mW

Dynamikområde: >90 dB

Total harmonisk distorsion: <0,5%

Frekvenssvar: 40 Hz–15 KHz, ±3 dB

Modulering: FM

Audio utgångsnivå: 0–400 mV

Strömförsörjning: 230–240 V AC, 17 V DC

Strömförbrukning: 4 W

Signal-brusförhållande: >90 dB

Batteri: 2x AA 1,5 V

Batterilivslängd: 4–6 timmar

40

SVENSKA

Säkerhetsanvisningar:

FÖRSIKTIGHET

RISK FÖR ELSTÖT

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker

ÖPPNA INTE

när service behövs.

Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle

uppstå.

Utsätt inte produkten för vatten eller fukt.

Underhåll:

Torka endast av med torr trasa.

Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Varken garanti eller skadeståndsskyldighet gäller vid ändringar eller modieringar av produkten, eller för skador som har uppstått på

grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specikationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som

sådana.

Obs:

Denna produkt är märkt med denna symbol. Produkten är märkt med denna symbol som betyder att använda elektriska

eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det nns särskilda återvinningssystem för dessa

produkter.

Den här produkten har tillverkats och levereras i enlighet med alla relevanta regler och direktiv som gäller för alla medlemsstater

inom Europeiska Unionen. Den efterlever även alla tillämpliga specikationer och regler i försäljningslandet.

Formell dokumentation nns att beställa på begäran. Detta omfattar, men är inte begränsat till: Deklaration om överensstämmelse

(och produktidentitet), materialsäkerhetsdatablad, produkttestrapport.

Kontakta vår kundtjänst för att få hjälp:

via webbplatsen: http://www.nedis.com/en-us/contact/contact-form.htm

via e-post: service@nedis.com

via telefon: +31 (0)73-5993965 (under kontorstid)

NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NEDERLÄNDERNA

41
