Įvadas

Garsinis telefonas su skambučiu, kad būtų galima bendrauti su lankytojais. Įtaisytas

elektroninio užrakto atrakinimo mygtukas (elektroninio užrakto pakuotėje nėra). Durų

telefonas turi garsumo valdiklį ir kelis kitus mygtukus bei indikatorius, skirtus patogiai

naudotis šiuo gaminiu.

• Rekomenduojame perskaityti šį žinyną prieš montuojant, naudojant gaminį.

• Laikykite žinyną saugioje vietoje, jo gali prireikti ateityje.

Saugos priemonės

Jei iškiltų sunkumų, gaminį atjunkite nuo maitinimo tinklo. Vidaus atsakiklį saugokite nuo

vandens ar drėgmės poveikio.

Pakuotės turinys

1 atsakiklis

1 durų skambutis su gaubtu nuo lietaus

1 12 V AC/DC adapteris

1 jungiamasis kabelis

1 montavimo medžiaga

1 instrukcija

Techninės specikacijos

Durų skambutis

• Darbinė įtampa: iš atsakiklio

• Ryšio sistema: dvipusė

• Apsauga: IP24

• Darbinė temperatūra: -20 °C – +50 °C

• Svoris: 84 g

• Matmenys: 127 x 38 x 48 mm (su gaubtu nuo lietaus)

102

LIETUVIŠKAI

Atsakiklis

• Darbinė įtampa: 12 V nuolatinė srovė

• Ryšio sistema: dvipusė

• Svoris: 346 g

• Matmenys: 200 x 195 x 32 mm (su telefono rageliu)

Ryšys tarp atsakiklio ir lauko įrenginio palaikomas 2 laidų kabeliu, kuris gali būti pailgintas

50m variniu/0,75mm kabeliu.

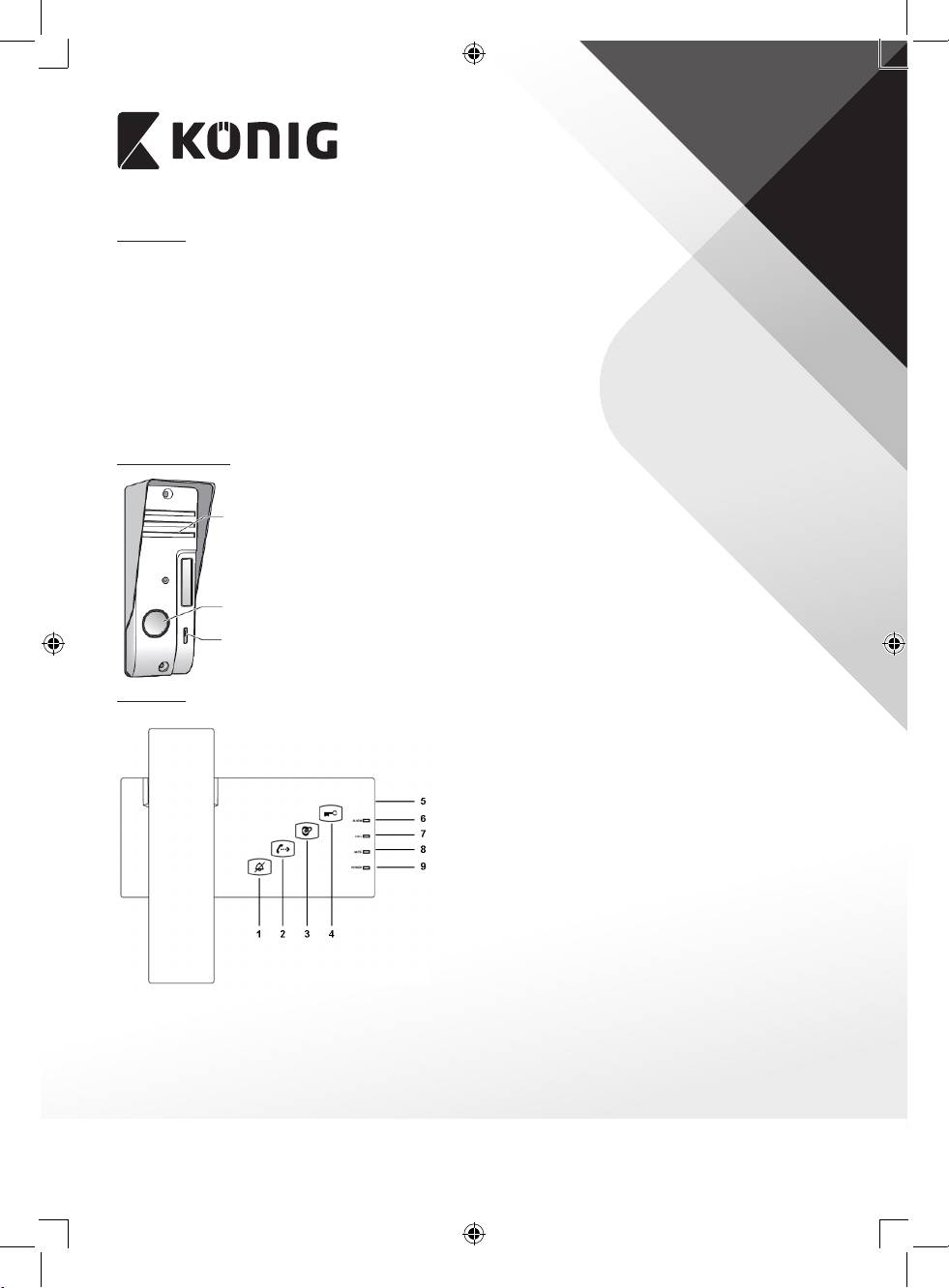

Gaminio aprašymas

Durų skambutis

Garsiakalbis

Durų skambučio mygtukas

Mikrofonas

Atsakiklis

1. NUTILDYMO mygtukas

2. VIDINIS skambinimas (šiam modeliui

netaikomas)

3. PAVOJAUS mygtukas

4. ATRAKINIMO mygtukas

5. GARSUMO valdymo rankenėlė

6. ALIARMO indikatorius

7. SKAMBINIMO indikatorius (šiam modeliui

netaikomas)

8. NUTILDYMO indikatorius

9. MAITINIMO indikatorius

103

LIETUVIŠKAI

Montavimo instrukcijos

Sistema

2 laidų jungiamasis

kabelis (yra)

Maitinimas – 12 V DC

(yra)

Elektroninis

užraktas

(pakuotėje nėra)

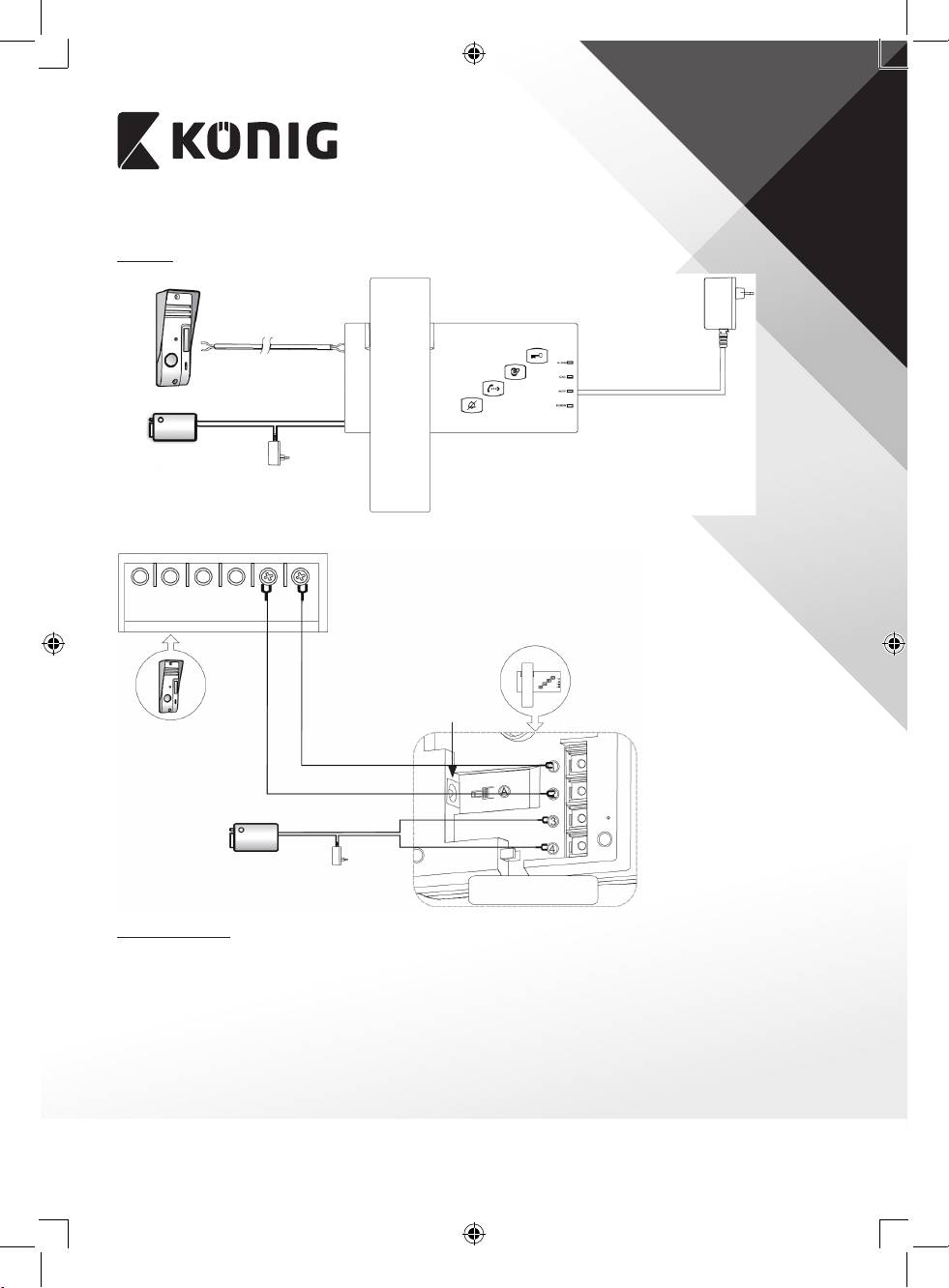

Durų skambutį ir atsakiklį sujunkite pagal toliau parodytą schemą.

Durų skambučio

užpakalinė pusė

Jungiamasis kabelis (yra)

12 V DC maitinimas

Elektroninis

užraktas

(pakuotėje nėra)

DC maitinimo

Atsakiklio užpakalinė

įrenginys

pusė

(pakuotėje nėra)

Durų skambutis

Durų skambutį pritvirtinkite prie sienos arba durų rėmo.

104

LIETUVIŠKAI

Atsakiklis

Atsakiklį prie sienos pritvirtinkite sieniniu

laikikliu.

Atsakiklį uždėkite ant laikiklio ir užrakinkite,

pastumdami atsakiklį į kairę.

Naudotojo instrukcijos

Atsiliepimas (telefono rageliu)

Kai lankytojas paspaudžia durų skambutį, atsakiklis suskamba 4 kartus.

Pakelkite ragelį ir kalbėkite su lankytoju.

Nutildymas (mygtuku)

Garsumą išjunkite paspausdami nutildymo mygtuką. Garsas bus nutildytas,

užsidegs nutildymo indikatorius. Kai lankytojas paspaudžia durų skambutį,

nutildymo indikatorius mirksi.
