Konig Electronic Door phone intercom: ITALIANO

ITALIANO

Indice dei contenuti

• Introduzione 22

• Misure di sicurezza 22

• Contenuto della confezione 22

• Speciche Tecniche 22

• Descrizione prodotto 23

• Istruzioni per l'installazione 24

• Istruzioni per l'utente 25

• Manutenzione 26

• Garanzia 26

• Rinunzia 26

• Smaltimento 26

Introduzione

Citofono audio con campanello con per rispondere ai visitatori. Dotato di pulsante per

apriporta elettronico (non incluso). Controllo del volume e vari pulsanti operativi e indicatori

per un facile utilizzo.

• Consigliamo di leggere questo manuale prima di installare/utilizzare questo prodotto.

• Tenete questo manuale in un posto sicuro per un futuro riferimento.

Misure di sicurezza

Scollegare il prodotto dall’alimentazione principale in caso di problemi. Non esporre l’unità di

risposta interna all’acqua o all’umidità.

Contenuto della confezione

1x unità di risposta

1x citofono con copertura anti-pioggia

1x alimentatore 12 V AC/DC

1x cavo di connessione

1x materiale per l’installazione

1x manuale

Speciche Tecniche

Citofono

• Tensione di lavoro: Tramite unità di risposta

• Sistema di comunicazione: duplex

• Protezione: IP24

• Temperatura di lavoro: -20 °C ~ +50 °C

• Peso: 84 g

• Dimensioni: 127 x 38 x 48 mm (inclusa copertura anti-

pioggia)

22

ITALIANO

Unità di risposta

• Tensione di lavoro: 12 V DC

• Sistema di comunicazione: duplex

• Peso: 346 g

• Dimensioni: 200 x 195 x 32 mm (ricevitore incluso)

Il collegamento tra l’unità di risposta e l’unità esterna va eettuata tramite cavo a 2 li e può

essere esteso a 50 m con cavo in rame da 0,75 mm.

Descrizione prodotto

Citofono

Altoparlante

Pulsante del campanello

Microfono

Unità di risposta

1. Pulsante MUTE

2. Chiamata INTERNA

(non applicabile a questo modello)

3. Pulsante ALLARME

4. Pulsante SBLOCCO (apriporta)

5. Controllo VOLUME

6. Indicatore ALLARME

7. Indicatore CHIAMATA

(non applicabile a questo modello)

8. Indicatore MUTE

9. Indicatore ALIMENTAZIONE

23

ITALIANO

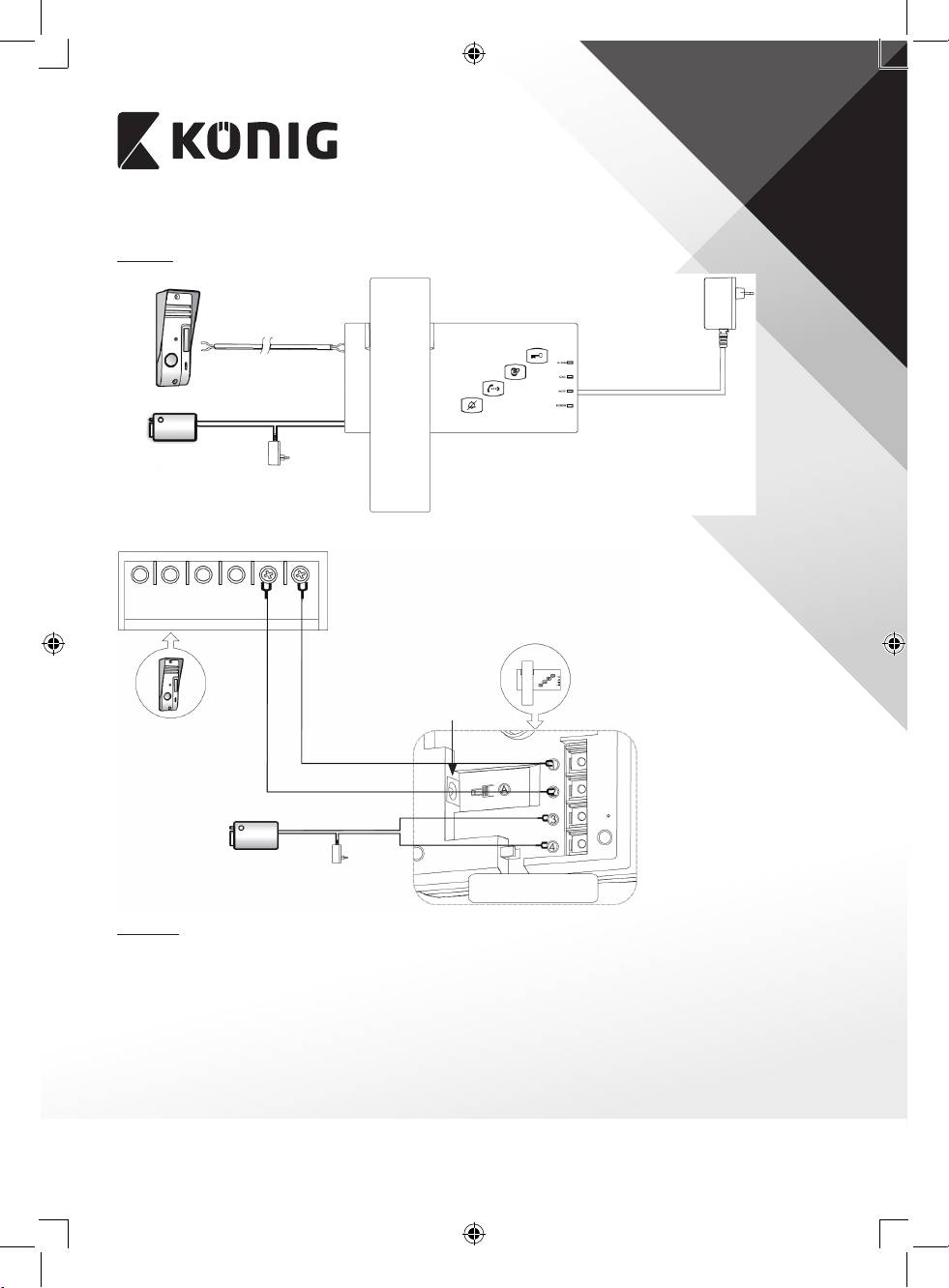

Istruzioni per l'installazione

Sistema

Cavo di

collegamento a

2li (incluso)

Alimentatore 12 V DC

(incluso)

Apriporta

elettronico

(non incluso)

Collegare il citofono e l’unità di risposta secondo il seguente schema.

Retro citofono

Cavo di connessione (incluso)

Alimentatore

12 V DC

Apriporta

elettronico

(non incluso)

Alimentatore DC

Retro unità di risposta

(non incluso)

Citofono

Installare il citofono alla parete o al telaio della porta.

24

ITALIANO

Unità di risposta

Installare l’unità di risposta alla parete

utilizzando il supporto.

Posizionare l’unità di risposta sul supporto

per bloccarla, facendo scivolare l’unità di

risposta verso sinistra.

Istruzioni per l'utente

Risposta (ricevitore)

Quando un visitatore preme il pulsante del citofono, l’unità di risposta suonerà

4 volte. Sollevare il ricevitore per parlare con il visitatore.

Mute (pulsante)

Premere il pulsante mute per la modalità silenziosa. Il suono si arresta e la spia

mute si accende.Quando un visitatore preme il pulsante del citofono, la spia

mute lampeggia.
