Installation

!

 Bewahren Sie diese Bedienungsanleitung bitte sorgfältig

auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen

Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs

oder einer Übergabe an einen anderen Benutzer das Gerät

stets begleitet, damit auch der Nachbesitzer die Möglichkeit

hat, darin nachschlagen zu können.

!

 Lesen Sie bitte folgende Hinweise aufmerksam durch, sie

liefern wichtige Informationen hinsichtlich der Installation,

dem Gebrauch und der Sicherheit.

!

 Die Kochmulden sind werkseitig für den Betrieb mit (siehe

Typenschild und Gaseinstellungsschild des Gerätes):

Erdgas Kategorie II2E+3+ eingestellt.

Aufstellung

!

 Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist

entsprechend den Vorschriften zur getrennten Müllsammlung

zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).

!

 Die Installation ist gemäß den vorliegenden Anweisungen

und von Fachpersonal durchzuführen. Jede unsachgemäße

Installation kann Menschen und Tiere gefährden oder

Sachschaden verursachen.

!

 Dieses Gerät darf nur in ständig belüfteten, und den

Vorschriften der einschlägigen Norm:

NBN D51-003 und NBN D51-001 entsprechenden Räumen

installiert und in Betrieb genommen werden. Folgende

Anforderungen müssen gegeben sein:

•  Der Raum muss mit einem Abluftsystem für die bei der

Verbrennung entstehenden Abgase ausgestattet sein;

dies kann entweder über einen Abzugsschacht, oder

durch einen sich bei der Inbetriebnahme des Gerätes

automatisch einschaltenden Elektroventilator erfolgen.

In Abzugsschächte oder Kamine mit Direkt ins Freie

Abzweigungen (ausschließlich für Kochgeräte bestimmt)

Direkt ins

Freie

•  Der Raum muss außerdem mit einem für eine einwandfreie

Verbrennung notwendigen Belüftungssystem ausgestattet

sein. Das erforderliche Luftvolumen darf 2 m

3

/h pro kW

der installierten Leistung nicht unterschreiten.

Das System kann mittels eines

B e l ü f t u n g s s c h a c h t e s ,   m i t

Luftaufnahme direkt aus dem

Freien, mit einem Nutzquerschnitt

von mindestens 100 cm

2

 verwirklicht

werden, der so ausgelegt sein

muss, dass ein unabsichtliches

Verstopfen vermieden wird.

A

Esempi di aperture di

ventilazione

per l’aria comburente

Oder auf indirekte Weise durch

angrenzende Räume, die mit

einem ins Freie führenden

Belüftungsschacht, wie oben

angegeben, versehen sind, bei

denen es sich nicht um Gebäudeteile

gemeinsamen Gebrauchs, noch

um Räumlichkeiten, in denen

Brandgefahr bestehen kann oder

um Schlafzimmer handeln darf.

•  Die Flüssiggase, die schwerer als Luft sind, stauen sich

im unteren Raumbereich. Räume, in denen Gasflaschen

mit GPL-Flüssiggas gelagert werden, müssen demnach

in Bodenhöhe mit geeigneten Abzugsöffnungen ins

Freie ausgestattet werden, damit das Gas im Falle

eventueller Gasverluste nach unten hin abziehen

kann.  Demnach  dürfen  GPL-Flüssiggasflaschen  nicht

in Räumlichkeiten, die unter der Erde liegen (Keller

usw.) installiert oder gelagert werden, auch dann nicht,

wenn sie bereits leer oder nur noch halb gefüllt sein

sollten. Es ist empfehlenswert, nur die in Verwendung

befindliche Gasflasche im Raum zu bewahren, und diese

so aufzustellen, dass sie keiner direkten Einwirkung von

Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen

Temperaturanstieg von mehr als 50°C bewirken könnten,

ausgesetzt wird.

Einbau

Die Gas- und Kombi-Kochmulden  sind mit einem

Schutzgrad des Typs X gegen Überhitzen ausgelegt und

können somit neben Schränke installiert werden, deren

Höhe die der Arbeitsplatte nicht überschreiten. Um eine

korrekte Installation der Kochmulde zu gewährleisten, sind

folgende Vorsichtsmaßregeln zu beachten:

•  Angrenzende Schränke, deren Höhe die der Arbeitsplatte

überschreiten, müssen einen Abstand vom Rand der

Kochmulde von mindestens 600 mm aufweisen.

•  Dunstabzugshauben  sind  gemäß  den  in  den

Gebrauchsanleitungen der Dunstabzugshaube

aufgeführten Anweisungen zu installieren und zwar

in einem Abstand von mindestens 650 mm (siehe

Abbildung).

•  Die  an  die  Dunstabzugshaube  angrenzenden

Hängeschränke sind in einem Abstand von mindestens

420 mm von der Arbeitsplatte aufzuhängen (siehe

Abbildung).

Sollte die Kochmulde unter einem

Hängeschrank installiert werden,

muss zwischen Hängeschrank

und Arbeitsplatte ein Abstand von

mindestens 700 mm bestehen.

•  Der  Schrankausschnitt  muss  die  auf  der Abbildung

angegebenen Abmessungen aufweisen.

Maggiorazione della fessura

fra porta e pavimento

Locale

adiacente

Locale

da ventilare

600mm min.

420mm min.

650mm min.

61

BE

  Die Kochmulde wird mit Hilfe von Haken auf der zwischen

20 und 40 mm starken Arbeitsplatte befestigt. Um eine

optimale Befestigung der Kochmulde zu gewährleisten,

sollten sämtliche zur Verfügung stehenden Haken

verwendet werden.

555 mm

55 mm

475 mm

Haken-Befestigungsschema

Position der Haken für

Position der Haken für

Arbeitsplatten

H=20mm

 Arbeitsplatten

H=30mm

Vorne

Position der Haken für

Hinten

Arbeitsplatten

H=40mm

!

 Verwenden Sie die im Beipack “Zubehör” befindlichen Haken.

•  Wird die Kochmulde nicht über einem Einbaubackofen

installiert, ist unter der Kochmulde eine Holzplatte zur

Isolierung anzubringen. Dabei muss ein Mindestabstand von

20 mm von der Kochmuldenunterseite eingehalten werden.

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten, muss

die Rückwand des Schrankumbaus abgenommen werden.

Der Backofen sollte möglichst so installiert werden, dass

er auf zwei Holzleisten oder aber auf einer durchgehenden

Fläche aufliegt, die über einen Ausschnitt von mindestens

45 x 560 mm verfügt (siehe Abbildungen).

560 mm

.

45 mm.

Bei Installation über einem Einbaubackofen ohne

Kühlsystem-Zwangsbelüftung müssen Ab- und

Zuluftöffnungen vorgesehen werden, um eine geeignete

Belüftung im Innern des Umbauschrankes zu gewährleisten

(siehe Abbildungen).

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind

für den Betrieb mit Wechselstrom bei der auf dem Typenschild

(befindlich auf der Unterseite der Kochmulde) angegebenen

Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter

des Kabels ist gelb/grün. Wird die Kochmulde über einem

Einbaubackofen installiert, müssen der Elektroanschluss der

Kochmulde sowie der des Backofens getrennt voneinander

vorgenommen werden. Dadurch wird eine ausreichende

elektrische Sicherheit gewährleistet und das Herausziehen

des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für

die auf dem Typenschild angegebene Belastung (siehe

nebenstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen,

ist zwischen Stromnetz und Gerät ein allpoliger, der

Last und den einschlägigen Vorschriften entsprechender

Schalter mit einer Mindestöffnung der Kontakte von 3 mm

zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht

unterbrochen werden.) Das Versorgungskabel muss so

verlegt werden, dass es an keiner Stelle einer Temperatur

ausgesetzt wird, die 50°C über der Raumtemperatur liegt.

!

 Der Installateur ist für den ordnungsgemäßen elektrischen

Anschluss sowie die Einhaltung der Sicherheitsvorschriften

verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

•  die  Steckdose  geerdet  ist  und  den  gesetzlichen

Bestimmungen entspricht;

•  die  Netzsteckdose  für  die  auf  dem  Typenschild

angegebene maximale Leistungsaufnahme des Gerätes

ausgelegt ist;

•  die Netzspannung im Bereich der auf dem Typenschild

angegebenen Werte liegt;

•  die Netzsteckdose mit dem Netzstecker kompatibel ist.

Sollte dies nicht der Fall sein, wechseln Sie bitte die

Netzsteckdose oder den Netzstecker aus; verwenden

Sie keine Verlängerungen und Mehrfachsteckdosen.

!

 Netzkabel und Steckdose müssen bei installiertem Gerät

leicht zugänglich sein.

62

BE

!

 Das Netzkabel darf nicht gebogen oder eingeklemmt

werden.

!

 Das Kabel muss regelmäßig kontrolliert werden und darf

nur durch autorisiertes Fachpersonal ausgetauscht werden

(siehe Kundendienst).

!

 Der Hersteller lehnt jede Verantwortung ab, falls diese

Vorschriften nicht eingehalten werden sollten.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die

Gasflasche  muss  gemäß  den  Vorschriften  der  gültigen

Richtlinien (NBN D04-002) erfolgen und nur nachdem

man sich vergewissert hat, dass es auf die Gasart, mit der

es betrieben wird, eingestellt ist. Sollte dem nicht so sein,

dann befolgen Sie bitte die Anleitungen des Abschnitts

“Anpassung an die verschiedenen Gasarten”. Bei Betrieb

mit Flüssiggas aus Gasflaschen sind normgerechte

Druckmesser zu verwenden.

Zum Anschluss des Gerätes an

die Erdgasleitung  (II2E+3+) ist in

erster Linie das Anschlussstück

“

R

” (auf Anfrage erhältlich in

Ariston-Kundendienststellen) mit

der entsprechenden Dichtung “

G

”

an den am Gaszuleitungsschlauch

befindlichen Anschluss “

L

” (siehe

Abbildung) zu montieren. Bei dem

Anschlussstück handelt es sich um einen kegelförmigen

1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

-  starren Rohres (gemäß der Norm NBN D51-003)

-  oder mittels eines durchgehenden und mit

Anschlussverschraubungen versehenen Inox-

Stahlschlauches vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher

Gashahn (der Marke A.G.B.) zu installieren.

Anschluss mittels eines starren Anschlussrohres

(Kupfer oder Stahl)

!

 Der Anschluss an die Gasleitung muss so durchgeführt

werden, dass das Gerät keinerlei Zugspannungen

ausgesetzt wird.

Auf der Zuleitung zum Gerät befindet sich ein

orientierbares,“L”-förmiges Anschlussstück, dessen

Dichtheit durch einen Dichtring gewährleistet wird. Muss

das Anschlussstück verdreht (in eine andere Richtung

gedreht) werden, ist es absolut erforderlich, den Dichtring

(im Beipack) auszutauschen. Bei dem Anschlussstück für

den Gaseingang handelt es sich um einen zylindrischen

1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schläuchen mit hermetischen

Wänden

Bei dem Anschlussstück für den Gaseingang handelt es sich

um einen zylindrischen 1/2 Gas-Gewindezapfen.

Der Anschluss bzw. das Verlegen dieser Schläuche muss so

erfolgen, dass sie bei größter Ausdehnung eine Länge von

2000 mm nicht überschreiten. Stellen Sie nach erfolgtem

L

G

R

Anschluss bitte sicher, dass der Inox-Schlauch nicht mit

beweglichen Teilen in Berührung kommt oder an irgendeiner

Stelle eingedrückt wird.

!

 Verwenden Sie ausschließlich Schläuche und

Dichtringe,  die  den  jeweilig  gültigen  inländischen

Normen entsprechen.

Kontrolle auf Dichtheit

!

 Nach Abschluss der Installationsarbeiten überprüfen Sie

bitte alle Anschlüsse auf Dichtheit; verwenden Sie hierzu

auf keinen Fall eine Flamme, sondern eine Seifenlösung.

Anpassung an die verschiedenen Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt,

als die, für die sie vorgesehen wurde (ersichtlich aus

dem Etikett auf der Kochmuldenunterseite oder auf der

Verpackung), müssen die Düsen der Brenner auf folgende

Weise ausgetauscht werden:

1. Nehmen Sie die Kochmuldenroste ab und ziehen die

Brenner aus ihren Sitzen heraus.

2. Schrauben Sie die Düsen mit Hilfe eines 7 mm

Steckschlüssels ab und ersetzen Sie sie durch die

entsprechenden Düsen der neuen Gasart (siehe Tabelle

1 “Merkmale der Brenner und Düsen”).

3. Setzen Sie sämtliche Teile in umgekehrter Reihenfolge

wieder ein.

4. Ersetzen Sie anschließend das Etikett der alten Eichung

mit dem in unseren Kundendienst-Zentren erhältlichen

Etikett der neu eingestellten Gasart.

Austausch der Düsen bei Brennern mit unabhängiger

“Doppelflamme”

1. Die Kochflächenroste abnehmen und die Brenner aus

ihren Sitzen herausnehmen. Die Brenner bestehen aus

zwei separaten Teilen (siehe Abbildungen);

2.  Die Düsen unter Zuhilfenahme eines 7 mm Steckschlüssels

ausschrauben. Der innere Brenner verfügt über eine

Düse, der äußere Brenner dagegen über zwei (derselben

Abmessung). Tauschen Sie die Düsen gegen die für die

neue Gasart geeigneten Düsen (siehe Tabelle 1) aus.

3. Alle Teile in umgekehrter Reihenfolge wieder einsetzen.

Austausch der Düsen des Brenner mit Dreifachkrone

1. Die Kochfeldroste abnehmen und die Brenner aus ihren

Sitzen herausnehmen. Die Brenner bestehen aus zwei

separaten Teilen (siehe Abbildungen);

2.  Die Düsen unter Zuhilfenahme eines 7 mm Steckschlüssels

ausschrauben. Tauschen Sie die Düsen gegen die für

die neue Gasart geeigneten Düsen (siehe Tabelle 1) aus.

Die beiden Düsen haben die gleiche Bohrung.

3. Alle Teile in umgekehrter Reihenfolge wieder einsetzen.

63

BE

•  Einstellung der Brenner-Primärluft

An den Brennern ist keine Primärlufteinstellung erforderlich.

•  Minimumeinstellung

1. Drehen Sie den Brenner auf Minimum;

2. Ziehen Sie den Reglerknopf ab

und verstellen Sie dann die innen

oder seitlich der Gashahnstange

befindliche  Einstellschraube,  bis

eine kleine, gleichmäßige Flamme

erreicht wird.

3. Vergewissern Sie sich, dass bei raschem Drehen von

Maximum auf Minimum die Flamme des Brenners nicht

erlischt.

4. Bei den mit einer Sicherheitsvorrichtung (Thermoelement)

ausgestatteten Geräten muss bei Nichtfunktionieren der

Vorrichtung bei auf Minimum eingestellten Brennern der

Durchfluss der Minimumleistung (durch Regulieren der

Einstellschraube) erhöht werden.

5. Nach erfolgter Neuregelung sind die auf den Bypass-

Linien angebrachten Siegel mit Siegellack oder

ähnlichem Material zu erneuern.

!

 Bei Flüssiggasen muss die Einstellschraube ganz

angezogen werden.

!

 Ersetzen Sie anschließend das Etikett der alten Eichung

mit einem der neuen Gasart entsprechenden Etikett (in

unseren Kundendienstzentren erhältlich).

!

 Sollte der Gasdruck der Anlage von den vorgesehenen

Werten abweichen, oder nicht konstant sein, muss das

Zuleitungsrohr mit einem geeigneten Druckregler (gemäß

den national gültigen Normen und Vorschriften) installiert

werden.

Elektrischer

Anschluss

TYPENSCHILD

siehe Typenschild

Dieses Gerät entspricht den folgenden

EG-Richtlinien:

- 2006/95/EWG vom 12/12/06

(Niederspannung) und nachfolgenden

Änderungen

- 2004/108/EWG vom 15/12/04

(elektromagnetische Verträglichkeit) und

nachfolgenden Änderungen

- 93/68/EWG vom 22.07.93 und

nachfolgenden Änderungen.

- 2009/142/CEE vom 30.11.09 (Gas) und

nachfolgenden Änderunge.

- 2012/19/EC und nachfolgenden

Änderunge.

64

BE

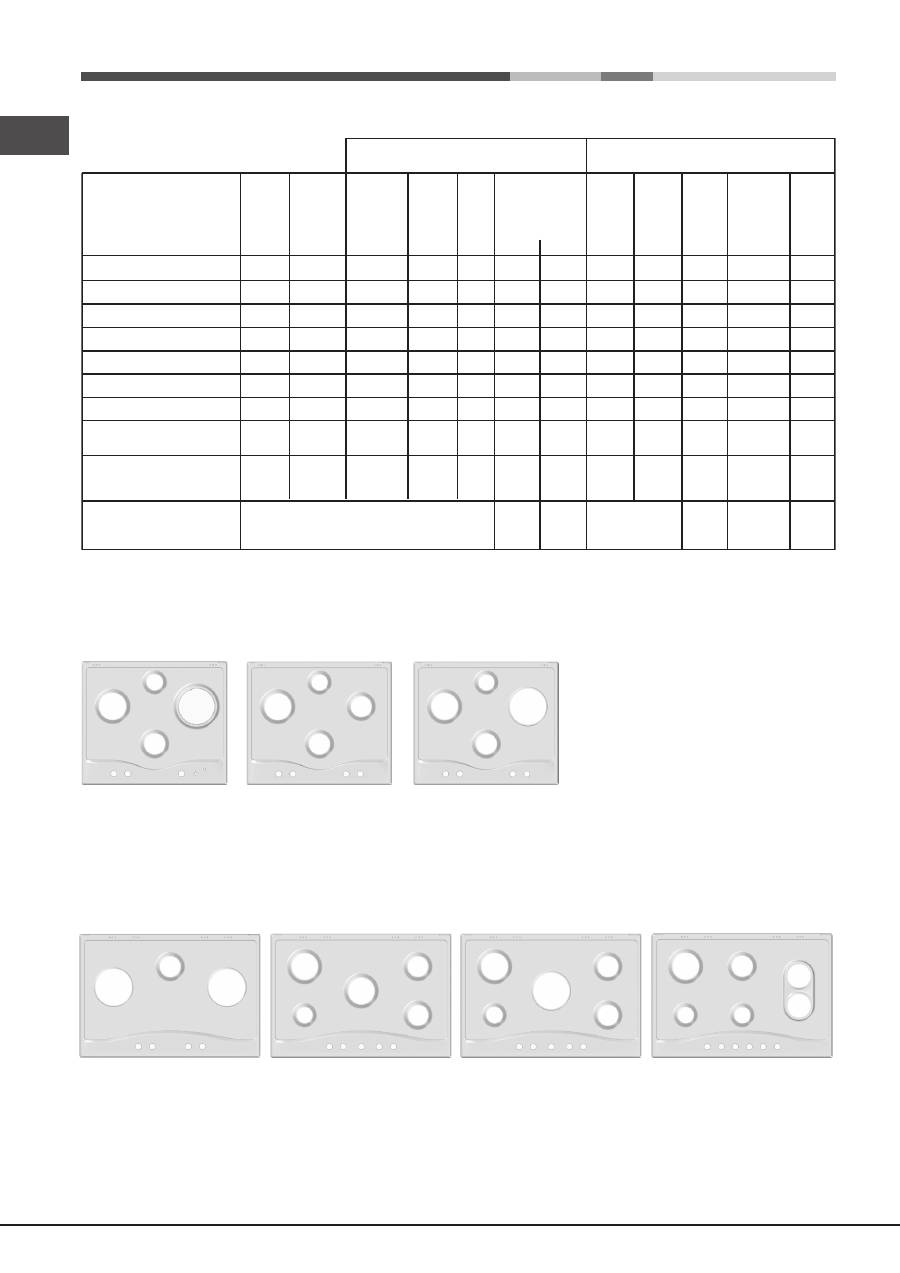

Tabelle 1                                                                                                       Erdgas                                                               Flüssigas

Versorgungs-

druck

Nominale (mbar)

Minimum (mbar)

Maximum (mbar)

28-30

20

35

37

25

45

20

15

25

25

15

30

Starkbrenner (R)

Reduzierter Starkbrenner (RR)

Mittelstarker Brenner (S)

Hilfsbrenner (A)

Drei Flammenkränze (TC)

Schnellbrenner (UR)

Semi-Fischbräter (SP)

Doppelflammen

(DCDR Innen)

Doppelflammen

(DCDR Außen)

2 Düsen

100

100

75

55

130

100

—

30

130

0.70

0.70

0.40

0.40

1.50

0.70

0.70

0.40

1.50

3.00

2.60

1.65

1.00

3.30

3.40

1.50

0.90

4.10

39

39

28

28

61

39

39

27

61

86

80

64

50

65x2

91

60

44

70x2

218

189

120

73

240

247

109

65

298

214

186

118

71

236

243

107

64

293

3.00

2.60

1.65

1.00

3.30

3.40

1.50

0.90

4.10

132 (H)

122 (H)

96 (Z)

79 (6)

103x2

123

88

74

110x2

286

248

157

95

314

324

143

86

390

Brenner

Durch-

messer

(mm)

Wärme-

leistung

kW

(p.c.s.*)

Reduz.

Puissance

thermique

kW

(p.c.s.*)

Nominal

By-pass

1/100

(mm)

Düse

1/100

(mm)

Menge*

(g/h)

Butan Propan

G20

Wärme-

leistung

kW

(p.c.s.*)

Nominal

Düse

1/100

(mm)

Menge*

(l/h)

3.00

2.60

1.65

1.00

3.30

3.40

1.50

0.90

4.10

332

288

183

111

365

376

166

100

454

G25

Wärme-

leistung

kW

(p.c.s.*)

Nominal

Menge*

(l/h)

Merkmale der Brenner und Düsen

*

Bie 15°C und 1013,25 mbar-Trockengas

Propangas

oberer Heizwert = 50,37 MJ/kg

Butan    oberer Heizwert = 49,47 MJ/kg

Erdgas   G20

oberer Heizwert = 37,78 MJ/m³

Erdgas   G25

oberer Heizwert = 32,49 MJ/m³

PC 631 X/HA

PC 631 /HA

R

Ø145

S

PC 640 X/HA

PC 640 R/HA

PC 640 /HA

R

S

S

A

A

PC 640 T X/HA

PC 640 T GH/HA

PC 640 T AX/HA

PC 640 T R/HA

PC 640T GH R /HA

PC 640 T E X/HA

RR

TC

S

A

PC 730 RT GH /HA

PC 730 RT X /HA

PC 750 X /HA

PC 750 AX /HA

PC 750 T X /HA

PC 750 T AX /HA

PC 750 T GH /HA

PC 750 T XX /HA

PC 750 T R /HA

PC 750 T /HA

PC 750 T E X/HA

PC 760 F X /HA

PC 760 F R /HA

RR

UR

S

S

S

A

RR

TC

S

S

A

DC

TC

SP

SP

RR

A

A

S
