Festool CTL 55 E: 4.2 4.1 3.33.43.2 3.1

4.2 4.1 3.33.43.2 3.1: Festool CTL 55 E

background image

3

4.2 4.1 3.3 3.4 3.2 3.1

4

background image

Absaugmobil

Mobile dust extractor

Aspirateur mobile

Serien-Nr

Serial no.

N° de série

CTL 22 E

493588, 493589, 493590,

493594, 493590, 493595

494408, 494409, 494410,

494412, 494411

CTL 33 E SG

493596, 493598, 493597,

493601, 493602, 494420,

494421, 494422, 494424,

494423

CTL 33 LE SG

493603, 493604, 494427,

494428, 495325

CTL 44 E

493605, 493606, 493607,

494700

CTL 44 LE

493610, 493611

CTL 55 E

493612, 493613, 493615

Jahr der CE-Kennzeichnung:

Year of CE mark:

Année du marquage CE:

2005

 EG-Konformitätserklärung. Wir erklären in allei-

niger Verantwortung, dass dieses Produkt mit

den folgenden Normen oder normativen Dokumenten

übereinstimmt: EN 60335-1, EN 60335-2-69, EN

55014, EN 61000 gemäß den Bestimmungen der Richt-

linien 2006/95/EG, 2004/108/EG.

 EC-Declaration of Conformity: We declare at our

sole responsibility that this product is in confor-

mity with the following standards or standardised do-

cuments: EN 60335-1, EN 60335-2-69, EN 55014, EN

61000 according to the requirements of the directives

2006/95/EU, 2004/108/EU.

 CE-Déclaration de conformité communautaire.

Nous déclarons sous notre propre responsabili-

té que ce produit est conforme aux normes ou docu-

ments de normalisation suivants: EN 60335-1, EN

60335-2-69, EN 55014, EN 61000 tel que stipulé dans

les directives européennes 2006/95/CE, 2004/108/CE.

 CE-Declaración de conformidad. Declaramos

bajo nuestra exclusiva responsabilidad que este

producto corresponde a las siguientes normas o docu-

mentos normalizados: EN 60335-1, EN 60335-2-69,

EN 55014, EN 61000, conforme a las especi

fi

 caciones

de las directrices 2006/95/CE, 2004/108/CE.

 CE-Dichiarazione di conformità. Dichiariamo

sotto la nostra esclusiva responsabilità che il

presente prodotto è conforme alle norme e ai docu-

menti normativi seguenti: EN 60335-1, EN 60335-2-69,

EN 55014, EN 61000 secondo le disposizioni delle Di-

rettive 2006/95/CE, 2004/108/CE.

 EG-conformiteitsverklaring. Wij verklaren op

eigen verantwoordelijkheid dat dit produkt

voldoet aan de volgende normen of normatieve docu-

menten. EN 60335-1, EN 60335-2-69, EN 55014, EN

61000 volgens de bepalingen van de richtlijnen

2006/95/EG, 2004/108/EG.

 EG-konformitetsförklaring. Vi förklarar i eget

ansvar, att denna produkt stämmer överens med

följande normer och normativa dokument:

EN 60335-1, EN 60335-2-69, EN 55014, EN 61000

enligt bestämmelserna i riktlinjerna 2006/95/EG,

2004/108/EG.

 EY-standardinmukaisuusvakuutus.  Vakuu-

tamme yksinvastuullisina, että tuote on

seuraavien standardien ja normatiivisten ohjeiden

mukainen: EN 60335-1, EN 60335-2-69, EN 55014,

EN 61000 direktiivien 2006/95/EU, 2004/108/EG

määräysten mukaisesti.

 EF-konformitetserklæring: Vi erklærer at

have alene ansvaret for, at  dette produkt er

i overensstemmelse med de følgende normer eller

normative dokumenter: EN 60335-1, EN 60335-2-

69, EN 55014, EN 61000 iht. bestemmelserne i

direktiverne 2006/95/EF, 2004/108/EF.

 CE-Konformitetserklæring. Vi erklærer på

eget ansvar at dette produktet er i overens-

stemmelse med følgende normer eller normative

dokumenter: EN 60335-1, EN 60335-2-69, EN

55014, EN 61000 iht. bestemmelsene i direktivene

2006/95/EF, 2004/108/EF.

 CE-Declaração de conformidade: Declara-

mos, sob a nossa exclusiva responsabilidade,

que este produto corresponde às normas ou aos

documentos normativos citados a seguir: EN 60335-

1, EN 60335-2-69, EN 55014, EN 61000 de acordo

com as regulamentações das directivas 2006/95/

CE, 2004/108/CE.

Декларация

соответствия

ЕС

Мы

заявляем

с

исключительной

ответственностью

что

данный

продукт

соответствует

следующим

нормам

или

нормативным

документам

: EN 60335-1, EN

60335-2-69, EN 55014, EN 61000

согласно

нормам

Директив

 2006/95/EG, 2004/108/EG.

 ES prohlášení o shod

ě

. Prohlašujeme s

veškerou odpov

ě

dností, že tento výrobek je

ve shod

ě

 s následujícími normami nebo normativ-

ními dokumenty: EN 60335-1, EN 60335-2-69, EN

55014, EN 61000 dle p

ř

edpis

ů

 sm

ě

rnic 2006/95/

EG, 2004/108/EG.

 O

ś

wiadczenie o zgodno

ś

ci z normami UE.

Niniejszym o

ś

wiadczamy na w

ł

asn

ą

odpowiedzialno

ść

ż

e produkt ten spe

ł

nia nast

ę

puj

ą

ce

normy lub dokumenty normatywne: EN 60335-1,

EN 60335-2-69, EN 55014, EN 61000 zgodnie z

postanowieniami wytycznych 2006/95/EG,

2004/108/EG.

Leiter Forschung und Entwicklung

Manager Research and Development

Directeur de recherce et développement



Festool

GmbH

  Wertstr.

20

  D-73240

Wendlingen

  Dr.

Johannes

Steimel

background image

7

Symbole

 Achtung,

Gefahr!

  Anleitung, Hinweise lesen!

Warnung

: Dieses Gerät enthält

gesundheitsschädlichen Staub.

1 Bestimmungsgemäße

Verwen-

dung

Die Absaugmobile sind bestimmungsge-

mäß geeignet für das Auf- und Absaugen

von gesundheitsgefährdenden Stäuben mit

MAK-Werten bis 1 mg/m³ entsprechend der

Staubklasse ‘L’ gemäß IEC 60335-2-69.

Das Absaugmobil ist bestimmungsgemäß

geeignet zum Aufsaugen von Wasser.

Das Absaugmobil ist gemäß EN 60335-1

und EN 60335-2-69 geeignet für erhöhte

Beanspruchung bei gewerblicher Nutzung.

2 Sicherheitshinweise

- Nur originales Festool-Zubehör verwen-

den.

Warnung

: Dieses Gerät enthält gesund-

heitsschädlichen Staub. Leerungs- und

Wartungsvorgänge, einschließlich der

Beseitigung der Staubsammelbehälter,

dürfen nur von Fachleuten durchgeführt

werden, die geeignete Schutzausrüstung

tragen. Nicht ohne das vollständige Filtra-

tionssystem betreiben.

- Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kinder) mit

eingeschränkten physischen, sensorischen

oder geistigen Fähigkeiten oder mangels

Erfahrung und/oder mangels Wissen be-

nutzt zu werden, es sei denn, sie werden

durch eine für ihre Sicherheit zuständige

Technische Daten Absaugmobile

Leistungsaufnahme

350 - 1200 W

Anschlusswert an Geräte-

steckdose max.:

EU

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Volumenstrom (Luft) max., Turbine

228 m³/h

Unterdruck max., Turbine

23000 Pa

Filterober

fl

 äche

14000 cm²

Saugschlauch

Ø 27 mm x 3,5 m

Schalldruckpegel nach DIN 60704-1

72 dB(A)

Länge der Netzanschlussleitung

7,5 m

Schutzart

IP X4

Behälterinhalt

CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Abmessung L x B x H

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Gewicht

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

 Die angegebenen Abbildungen be

fi

 nden sich am Anfang der Bedienungsanleitung.

background image

8

Person beaufsichtigt oder erhielten von ihr

Anweisungen, wie Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem

Gerät spielen.

- Das Gerät darf nur in einem Raum mit

ausreichender Belüftung betrieben werden

(nationale Arbeitsschutzbestimmungen

beachten).

- Kein Funken oder heiße Späne einsau-

gen.

- Mit Ausnahme von Holzstaub keine

brennbaren oder explosiven Stäube (z.B.

Magnesium, Aluminium usw.) einsaugen

Explosionsgefahr

!

- Keine brennbaren oder explosiven Flüs-

sigkeiten (z. B. Benzin, Verdünnung usw.)

einsaugen -

Explosionsgefahr

!

- Keine aggressiven Flüssigkeiten/feste

Stoffe (Säuren, Laugen, Lösungsmittel

usw.) aufsaugen.

- Bei Nichtgebrauch sowie vor Wartungs-

arbeiten den Stecker aus der Steckdose

ziehen.

- Den Stecker nicht am Kabel aus der Steck-

dose ziehen.

- Schützen Sie das Kabel vor Hitze, Öl und

scharfen Kanten.

- Kontrollieren Sie regelmäßig den Stecker

und das Kabel und lassen Sie diese bei

Beschädigung von einer autorisierten

Kundendienst-Werkstätte erneuern.

- Gerät nicht dem Regen aussetzen.

- Gerät nicht am Handgriff mittels Kran-

haken oder Hebezeug hochheben und

transportieren.

- Das Gerät darf nur von Personen benutzt

werden, die in der Handhabung unter-

wiesen und mit der Benutzung beauftragt

sind.

- Wurden gesundheitsgefährdende Stäube

aufgesaugt, muss das Absaugmobil und

sämtliches Zubehör durch Absaugen und

Abwischen vollständig (innen und außen)

gereinigt werden, bevor es aus dem ver-

unreinigten Bereich entfernt wird. Teile,

die nicht vollständig gereinigt werden

können, sind für den Transport luftdicht

in einem Kunststoffsack zu verschließen.

- Das Gerät darf aus Sicherheitsgründen

nur an einer schutzgeerdeten Steckdose

betrieben werden.

Gerätevorbereitung und Inbe-

triebnahme

Die Zubehörteile werden im Behälter (2.10)

liegend mitgeliefert und müssen vor der er-

sten Inbetriebnahme entnommen werden.

3.1 Elektrischer

Anschluss

  Die Netzspannung und die Frequenz

müssen mit den Angaben auf dem

Typenschild übereinstimmen!

Beim Einstecken des Netzkabels darauf

achten, dass das Absaugmobil abgeschaltet

ist.

Das Antistatic-System (AS)

Beim Saugen entstehen durch Reibung im

Absaugschlauch statische Au

fl

 adungen. Di-

ese können sich für die Bedienungsperson

durch elektrische Schläge unangenehm

bemerkbar machen. Zur Ableitung dieser

statischen Au

fl

 adungen ist das Absaug-

mobil serienmäßig mit einem Antistatic-

System ausgerüstet. Hierzu ist jedoch die

Verwendung eines Antistatic-Schlauches

erforderlich. Die Antistatic-Funktion ist nur

gewährleistet, wenn der Stecker in eine

schutzgeerdete Steckdose eingesteckt ist.

3.2 Ein-/Aus-Schalter

(1.3)

In der Stellung 0 ist das Absaugmobil aus-

geschaltet und die Gerätesteckdose (1.2)

stromlos.

Zwei Betriebsarten sind möglich:

a) Schalterstellung

„MAN“

Die Gerätesteckdose ist stromlos.

Der Saugmotor läuft sofort an.

b) Schalterstellung

„Auto“

Die Gerätesteckdose ist stromführend.

  Vor dem Drehen auf Schalterstel-

lung „Auto“ darauf achten, dass das

angeschlossene Gerät abgeschaltet

ist.

Der Saugmotor startet beim Einschalten des

angeschlossenen Werkzeuges.

3.3 Saugkraftregulierung

(1.4)

An der Saugkraftregulierung kann die

Saugleistung variiert werden. Dies ermögli-

cht eine präzise Anpassung an unterschied-

liche Saugaufgaben.

background image

9

3.4 Temperatursicherung

Zum Schutz vor Überhitzung schaltet eine

Temperatursicherung das Absaugmobil

vor Erreichen einer kritischen Temperatur

ab - Absaugmobil abschalten und für ca. 5

Minuten abkühlen lassen.

Kann das Absaugmobil danach nicht wieder

eingeschaltet werden, bitte eine Festool-

Kundendienstwerkstätte aufsuchen.

3.5 Elektrowerkzeug

anschließen

  Maximalen Anschlusswert an der

Gerätesteckdose beachten (siehe

„Technische Daten“)!

  Achten Sie darauf, dass beim Ein-

und Ausstecken das Elektrowerk-

zeug ausgeschaltet ist.

Schließen Sie das Elektrowerkzeug an der

Gerätesteckdose (1.2) an.

3.6

Druckluftwerkzeug anschließen

  Achten Sie darauf, dass beim Ein-

und Ausstecken das Druckluftwerk-

zeug ausgeschaltet ist.

Durch den Einbau des Druckluftmoduls (1.8,

452829; bei CTL 33 LE SG und CTL 44 LE

im Lieferumfang) funktioniert die Einschalt-

automatik des Absaugmobils auch in Ver-

bindung mit Druckluftwerkzeugen.

Zusätzlich empfehlen wir den Anbau der

Versorgungseinheit VE (452797). Die Ver-

sorgungseinheit

fi

 ltert und ölt die Druckluft

und ermöglicht eine Regelung des Luft-

druckes.

Für den Anschluss von Festool-Druckluft-

werkzeugen mit IAS-System ist ein IAS-

Anschlussstück (454757) erhältlich.

Um eine einwandfreie Funktion der Ein-

schaltautomatik zu gewährleisten, muss

der Betriebsdruck des Werkzeuges 6 bar

betragen.

4 Handhabung

4.1 Absaugmobil

öffnen/schließen

- Öffnen Sie die Verschlussklammern (2.2),

- schwenken Sie das Oberteil (2.4) bis zum

Einrasten der Stütze (2.5) nach oben.

Das Schließen erfolgt in umgekehrter Rei-

henfolge. Um die Stütze drücken bzw. aus-

rasten zu können, muss zuvor das Oberteil

leicht angehoben werden.

4.2 Filter

wechseln

  Bei den folgenden Arbeiten darauf

achten, dass nicht unnötig Staub

aufgewirbelt wird.

  Bei gesundheitsgefährdenden Stäu-

ben P2-Atemschutzmaske tragen!

a)

Filtersack (3.4) wechseln

Best.-Nr.:

CTL 22 E SG

452970

CTL 33 E SG/ CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

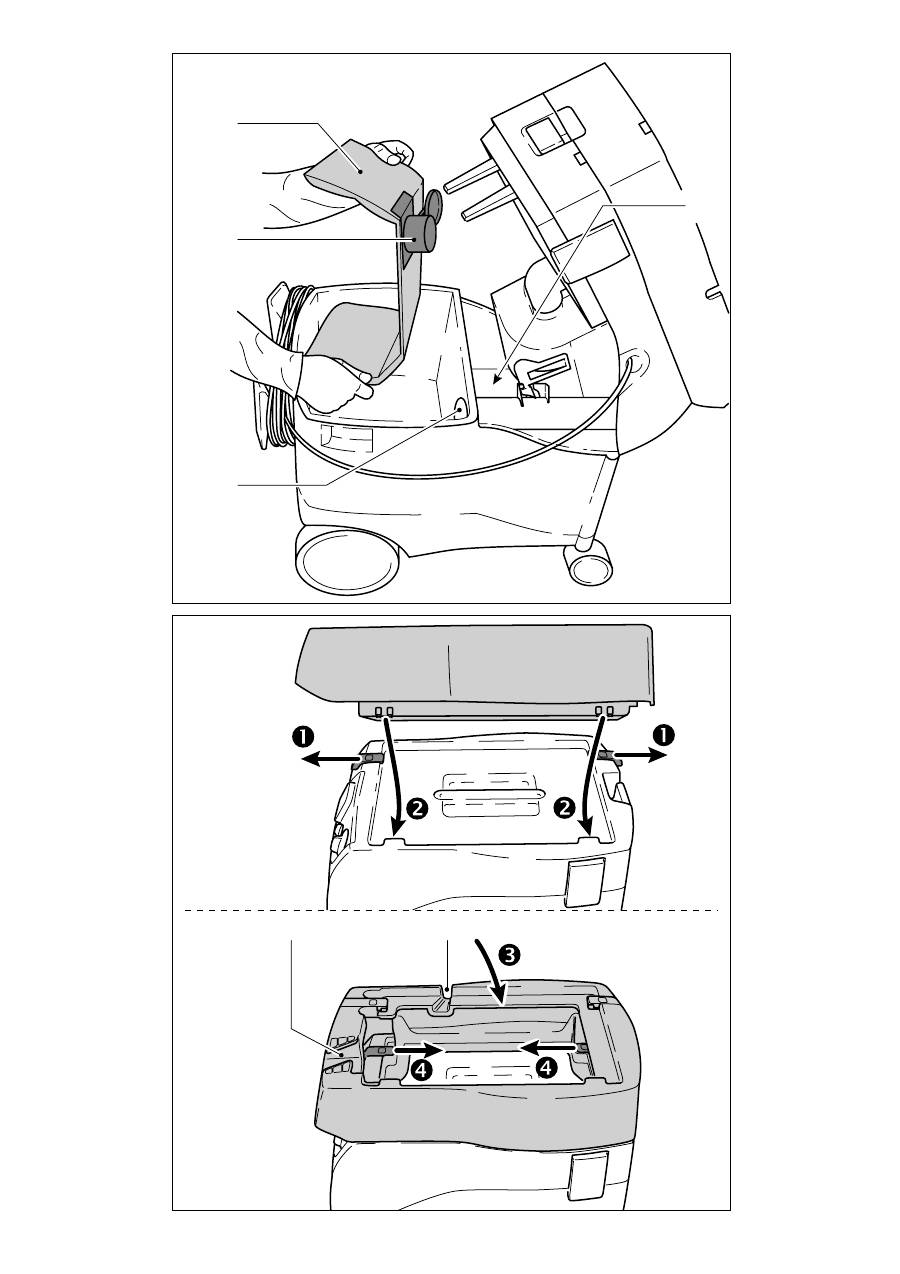

- Öffnen Sie das Absaugmobil,

- entnehmen Sie den gebrauchten Filtersack

(siehe Aufdruck auf Filtersack),

- entsorgen Sie den gebrauchten Filtersack

gemäß den gesetzlichen Bestimmungen,

- säubern Sie den Schmutzbehälter (2.10)

und den Raum (3.1) für Absaugturbine

(mit feuchtem Tuch abwischen),

- legen Sie einen neuen Filtersack ein (siehe

Aufdruck auf Filtersack).

Wichtig

: Filter-

sackmuffe (3.3) kräftig auf Einlass

fi

 tting

(3.2) aufdrücken!

- schließen Sie das Absaugmobil.

b)

Filterelement (2.3) wechseln

Bestell-Nr.:

452923

  Nicht ohne Filterelement saugen!

Dies kann den Motor schädigen.

- Öffnen Sie das Absaugmobil,

- entfernen Sie das gebrauchte Filterele-

ment (siehe Aufdruck auf der Verpackung

des Filterelementes),

- entsorgen Sie das gebrauchte Filterele-

ment im staubdicht verschlossenen Beutel

gemäß den gesetzlichen Bestimmungen,

- säubern Sie den Schmutzbehälter (2.10)

und den Raum (3.1) für Absaugturbine

(mit feuchtem Tuch abwischen),

- setzen Sie ein neues Filterelement ein

(siehe Aufdruck auf Verpackung des Fil-

terelementes),

- schließen Sie das Absaugmobil.

4.3 Filterelement

abreinigen

Bewegen Sie zum Abreinigen den Griff (2.1)

ca. zehnmal vor und zurück.

Anmerkung

Eine Abreinigung des Filterelementes ist nur

dann erforderlich, wenn das Absaugmobil

ohne Filtersack betrieben wird.

background image

10

4.4

Schmutzbehälter (2.10) entlee-

ren

Vor dem Entleeren des Schmutzbehälters

muss stets das Oberteil des Absaugmobils

abgenommen werden!

- Öffnen Sie das Absaugmobil,

- heben Sie das Oberteil leicht an und drü-

cken Sie die Stütze (2.5),

- schwenken Sie das Oberteil bis zum An-

schlag (senkrechte Stellung) nach oben,

- nehmen Sie das Oberteil waagrecht nach

vorne ab,

- entleeren Sie den Schmutzbehälter,

- setzen Sie das Oberteil auf.

Achtung

Beide Bolzen des Oberteils vollständig in

die Aussparungen (1.5) einführen!

- schließen Sie das Absaugmobil.

4.5 Ständer/Bremse

Durch die Bremsen (2.8) lassen sich die

Räder blockieren, wodurch ein unkontrol-

liertes Wegrollen des Absaugmobils verhin-

dert wird.

4.6

Schlauchdepot (teilweise im Lie-

ferumfang)

Befestigung des Schlauchdepot auf dem

Sauger: siehe Bild 4.

Sie können nach der Arbeit den Saug-

schlauch durch die Öffnung (4.1) führen

und im Schlauchdepot ablegen. Durch die

Öffnung (4.2) können Sie das Netzkabel

führen und ebenfalls im Schlauchdepot

ablegen.

5 Anwendung

- Auf der Ablage

fl

 äche (1.9) läßt sich mit

den beiden Verschlüssen (1.11) ein Sy-

stainer befestigen. Weiterhin können auf

der Ablage

fl

 äche sowie in den Staufächern

(1.6, nicht bei CTL 22) Werkzeuge oder

Zubehörteile abgelegt werden.

- In die Öffnung (1.7) kann ein Schlauch-

halter (1.10, 487072) gesteckt werden.

Mit dem Schlauchhalter wird der Saug-

schlauch von oben an das Werkzeug he-

rangeführt. Alternativ kann ein Schlauch-

haken (452998) zum Aufwickeln des

Saugschlauches befestigt werden.

- Der Schubbügel (2.11, 452921; bei CTL 44

und CTL 55 im Lieferumfang) erleichtert

den Transport des Absaugmobils. An der

Leiste (2.9) des Schubbügels lassen sich

Zubehörteile, z. B. Absaugrohre, befesti-

gen.

- Durch Einstecken eines Saugschlauches

in die Ausblasöffnung (2.7) steht Blasluft

zur Verfügung.

5.1

Trockene Stoffe saugen

  Beim Absaugen gesundheitsgefähr-

dender Stoffe ist die Verwendung

eines Filtersackes zwingend vorge-

schrieben!

Vor dem Aufsaugen trockener Stoffe sollte

stets ein Filtersack im Behälter eingelegt

sein. Das aufgesaugte Material ist dann

einfach zu entsorgen.

Nach dem Aufsaugen von Flüssigkeiten

ist das Filterelement feucht. Ein feuchtes

Filterelement setzt sich schneller zu, wenn

trockene Stoffe aufgesaugt werden. Aus

diesem Grund sollte das Filterelement vor

dem Trockensaugen getrocknet oder durch

ein Trockenes ersetzt werden.

5.2 Flüssigkeiten

saugen

  Brennbare Flüssigkeiten dürfen nicht

aufgesaugt werden!

  Bei Schaum- oder Flüssigkeits-

austritt Arbeit sofort beenden und

Schmutzbehälter entleeren.

Vor dem Aufsaugen von Flüssigkeiten

muss grundsätzlich der Filtersack entfernt

werden. Die Verwendung eines speziellen

Nass

fi

 lters wird empfohlen.

Bei Erreichen der maximalen Füllstandshöhe

wird durch die Füllstandsanzeiger (2.12) die

Absaugung automatisch unterbrochen.

Nach der Arbeit

- Absaugmobil ausschalten und Netzstecker

aus der Steckdose ziehen.

- Anschlussleitung (2.6) aufwickeln.

- Schmutzbehälter entleeren.

- Absaugmobil innen und außen durch Ab-

saugen und Abwischen reinigen.

- Absaugmobil in einem trockenen Raum

abstellen, geschützt gegen unbefugte

Benutzung.

background image

11

Warten und P

fl

 egen

  Ziehen Sie vor allen Arbeiten an der

Maschine stets den Netzstecker aus

der Steckdose.

  Alle Wartungs- und Reparaturar-

beiten, die ein Öffnen des Motorge-

häuses erfordern, dürfen nur von

einer autorisierten Kundendienst-

werkstatt durchgeführt werden.

Es ist mindestens jährlich vom Hersteller

oder einer unterwiesenen Person eine si-

cherheitstechnische Überprüfung durchzu-

führen, z. B. auf Beschädigung des Filters,

Dichtigkeit des Geräts und Funktion der

Kontrolleinrichtungen.

Zur Wartung durch den Benutzer muss das

Gerät auseinandergenommen, gereinigt

und gewartet werden, soweit dies ohne Ge-

fahr für das Wartungspersonal und andere

Personen möglich ist. Geeignete Vorsichts-

maßnahmen beinhalten Dekontaminierung

vor dem Auseinanderbau, örtlich ge

fi

 lterte

Zwangsentlüftung am Demontageplatz,

Reinigung des Wartungsplatzes und geeig-

nete persönliche Schutzausrüstung.

8 Zubehör,

Filter

Die Bestellnummern für Zubehör und Filter

fi

 nden Sie in Ihrem Festool Katalog oder im

Internet unter „www.festool.com“.

9 Gewährleistung

Für unsere Geräte leisten wir auf Materi-

al- oder Fertigungsfehler Gewährleistung

gemäß den länderspezi

fi

 schen gesetzlichen

Bestimmungen, mindestens jedoch 12 Mo-

nate. Innerhalb der Staaten der EU beträgt

die Gewährleistungszeit 24 Monate (Nach-

weis durch Rechnung oder Lieferschein).

Schäden, die insbesondere auf natürliche

Abnützung/Verschleiß, Überlastung, un-

sachgemäße Behandlung bzw. durch den

Verwender verschuldete Schäden oder

sonstige Verwendung entgegen der Bedie-

nungsanleitung zurückzuführen sind oder

beim Kauf bekannt waren, bleiben von der

Gewährleistung ausgeschlossen.

Ebenso ausgeschlossen bleiben Schäden,

die auf die Verwendung von nicht-originalem

Festool Zubehör und Verbrauchmaterial (z.

B. Schleifteller) zurückzuführen sind.

Beanstandungen können nur anerkannt

werden, wenn das Gerät unzerlegt an

den Lieferanten oder an eine autorisierte

Festool-Kundendienstwerkstätte zurückge-

sendet wird. Bewahren Sie Bedienungsan-

leitung, Sicherheitshinweise, Ersatzteilliste

und Kaufbeleg gut auf. Im übrigen gelten

die jeweils aktuellen Gewährleistungsbe-

dingungen des Herstellers.

Anmerkung

Aufgrund der ständigen Forschungs- und

Entwicklungsarbeiten sind Änderungen der

hierin gemachten technischen Angaben

vorbehalten.

background image

12

Pictograms

 Note,

Danger!

  Manual, read the instructions.

Warning

: The appliance contains

dust hazardous to health.

1 Intended

use

The vacuum cleaners are designed as

speci

fi

 ed for the aspiration and evacuation

of noxious dusts industrial threshold limit

values (LTL-values) up to 1 mg/m³ cor-

responding to dust class ‘L’ in accordance

with IEC 60335-2-69. The vacuum cleaner

is designed as speci

fi

 ed for extracting water.

The vacuum cleaner is designed in accord-

ance with EN 60335-1 and EN 60335-2-69

for a higher loading in industrial use.

2 Safety

instructions

- Only use original Festool accessories.

Warning

: The appliance contains dust

hazardous to health. Emptying and mainte-

nance operations, including removal of the

dust collection means, must only be carried

out by authorised personnel wearing suit-

able personal protection. Do not operate

without the full

fi

 ltration system

fi

 tted.

- The machine is not intended for use by

persons (including children) with limi-

ted physical, sensory or mental ability

or without suf

fi

 cient experience and/or

knowledge, unless they are supervised

by a person responsible for their safety

or have been instructed on how to use

the machine. Children should always be

supervised to ensure that they do not play

with the machine.

Technical data Mobile dust extractors

Power consumption

350 - 1200 W

Connected load to appliance

plug socket max.:

EU

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Volume

fl

 ow (air) max., turbine

228 m³/h

Vacuum max., turbine

23000 Pa

Filter surface

14000 cm²

Suction hose

Ø 27 mm x 3,5 m

Sound pressure level in compliance with DIN 60704-1

72 dB(A)

Power cable length

7,5 m

Protection type

IP X4

Container capacity

CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Dimensions L x W x H

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Weight

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

The speci

fi

 ed illustrations can be found at the beginning of the operating instructions.

background image

13

- The appliance may be operated only in an

adequately ventilated space (in compliance

with national industrial safety provisions).

- Do not suck in any sparks or hot chippings.

- With the exception of wood dust, do not

suck in any

fl

 ammable or explosive dusts

such as magnesium, aluminium etc. -

Risk

of explosion

!

- Do not use to extract

fl

 ammable or explo-

sive liquids (e.g. petrol, thinners) -

Risk

of explosion

!

- Do not use to extract aggressive liquids/

dry materials (e.g. acids, alkalis, solvents).

- Remove plug from mains socket when not

in use and before maintenance work.

- Do not pull plug out of mains socket by

its cable.

- Protect the cable against heat, oil and

sharp edges.

- Check the plugs and cables regularly and

have them replaced by an expert if damaged.

- Do not leave devices out in the rain.

- Do not lift or carry the devices by their

handles using a crane hook or lifting gear.

- The device may only be used by persons

who have been trained in its use and who

are authorised to do so.

- If noxious dusts have been extracted, the

vacuum cleaner and all accessories must

be completely cleaned (inside and outside)

by suction and wiping, before removal

from the contaminated area. Parts that

cannot be completely cleaned are to be

packed for transport in a plastic bag with

an airtight seal.

- For safety reasons, only operate the ma-

chine using a totally earthed socket.

Appliance preparation and initial

operation

The accessories are delivered horizontal in

the container (2.10), and must be removed

prior to initial operation.

3.1 Power

supply

  The line voltage and frequency must

correspond with the data on the rat-

ings plate!

Make sure that the vacuum cleaner is switched

off when you plug the power cable in.

The antistatic system (AS)

Friction in the suction hose causes electro-

static charges which can result in unpleas-

ant electric shocks for the operator. In order

to conduct these static charges to earth,

the extraction units are provided with an

antistatic system as a standard feature.

However, antistatic hoses and accessories

have to be used in this case. The antistatic

function will only work if the plug is plugged

into a totally earthed socket.

3.2

On/off switch (1.3)

In position 0 the vacuum cleaner is switched

off and the appliance plug socket (1.2) is dead.

Two modes of operation are possible:

a)

Switch position „MAN“

The appliance plug socket is dead.

The cleaner motor starts immediately.

b)

Switch position „Auto“

The appliance plug socket is live.

  Before turning the switch to the

„Auto“ position, ensure that the

tool connected to the appliance plug

socket is switched off.

The cleaner motor starts only when the tool

connected to the appliance plug socket is

switched on.

3.3

Suction force regulator (1.4)

The suction force regulator can be used to

vary the suction capacity. This permits a

precise adaptation to different substances

to be picked up.

3.4 Temperature

control

A temperature fuse switches the dust ex-

tractor off before this reaches a critical

temperature to protect against overheat-

ing - switch dust extractor off and leave for

around 5 minutes to cool down.

If the dust extractor still cannot be switched

back on, please consult a Festool-service

centre.

3.5

Connecting an electric tool

  Observe the maximum connected

load on the appliance plug socket

(see “Technical Data“)!

  Make sure that the electric tool is

switched off when plugging it in and

unplugging it.

Connect the electric tool to the appliance

plug socket (1.2).

3.6

Connecting pneumatic tools

  Make sure that the pneumatic tool

is switched off when plugging it in

and unplugging it.

When the compressed-air module (1.8)

(452829; supplied ready with CTL 33 LE

SG and CTL 44 LE) is

fi

 tted, the automatic

background image

14

cut-in of the appliance also operates in

conjunction with compressed-air tools. We

also recommend

fi

 tting of the VE supply

unit (452797). The supply unit

fi

 lters and

oils the compressed air and allows the air

pressure to be regulated. An IAS connecting

piece (454757) is available for connecting

Festool compressed-air tools with the IAS

system. To ensure trouble-free functioning

of the automatic cut-in, the operating pres-

sure of the tool must be 6 bar.

4 Operation

4.1

Opening/closing the vacuum

cleaner

- Open retaining clamps (2.2),

- Raise upper part  (2.4) until support catch

(2.5) engages.

Follow the reverse order to close the ap-

pliance. You must raise the upper part

slightly before depressing or disengaging

the support.

4.2 Changing

the

fi

 lter

  During the following procedure, take

care not to raise dust more than is

unavoidable.

  Wear a P2 breathing protection mask

with health-hazardous dusts!

a) Changin

the

fi

 lter bag (3.4)

Order no.:

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- Open the vacuum cleaner,

- Remove the used

fi

 lter bag (see printed

text on

fi

 lter bag),

- Dispose of the used

fi

 lter bag in accord-

ance with statutory requirements,

- Thoroughly clean the dirt container (2.10)

and the space (3.1) for suction turbine

(wipe down with a damp cloth),

- Insert new

fi

 lter bag (see printed text on

fi

 lter  bag).

Important

: Press the

fi

 lter

bag sleeve (3.3)

fi

 rmly onto the dust ex-

traction

fi

 tting  (3.2)!

- Close the vacuum cleaner.

b)

Changing the filter element

(2.3)

Order no.:

 452923

  Do not operate machine without a

fi

 lter element. This may damage the

motor.

- Open the vacuum cleaner,

- Remove the used

fi

 lter element (see print-

ed text on the

fi

 lter element packaging),

- Dispose of the used

fi

 lter element in a

sealed, dust-tight bag in accordance with

statutory requirements,

- Thoroughly clean dirt container (2.10) and

space (3.1) for the suction turbine (wipe

down with a damp cloth),

- Fit a new

fi

 lter element (see printed text

on the

fi

 lter element packaging),

- Close vacuum cleaner.

4.3 Cleaning

the

fi

 lter element

To clean, move the handle (2.1) to and fro

about 10 times.

N.B.

: You need to clean the

fi

 lter element only if you use the vacuum

cleaner without a

fi

 lter bag.

4.4

Emptying the dirt trap (2.10)

Always remove the upper part of the

vacuum cleaner before emptying the dirt

container!

- Open the vacuum cleaner,

- Raise the upper part slightly, depress the

support (2.5),

- Raise the upper part to the stop (vertical

position),

- Remove the upper part by moving it for-

wards horizontally,

- Empty the dirt container,

- Replace the upper part.

Warning

: Make

sure that both upper-part pins are fully

inserted in the recesses (1.5)!

- Close the vacuum cleaner.

4.5 Stand/Brake

The wheels can be blocked by the brakes

(2.8), thus preventing the vacuum cleaner

from rolling away unexpectedly.

4.6

Hose depot (partly in scope of

delivery)

Securing the hose depot on the dust extrac-

tor: see Fig. 4. When work is complete, you

can guide the extractor hose through the

opening (4.1) and deposit the hose in the

depot. Similarly, the mains cable can also

be guided through the opening (4.2) and

deposited in the hose depot.

5 Application

- A systainer can be

fi

 xed to the storage

area (1.9) with the two clamps (1.11).

Tools or accessories can also be stowed

on the storage area and in the storage

compartments (1.6, not with CTL 22).

background image

15

- A hose coupling (1.10) (487072) can be

plugged into the opening (1.7). The suc-

tion hose is connected to the tool from

above with the hose coupling. Alterna-

tively, a hose clip (452998) can be

fi

 tted

for coiling the suction hose.

- The push handle (2.11) (452921; supplied

ready with CTL 44 and CTL 55) makes the

vacuum cleaner easier to move. Acces-

sories (e.g. vacuum accessories) can be

fi

 xed to the push handle batten (2.9).

- An air blast is obtained by inserting a suc-

tion hose in the blast opening (2.7).

5.1

Vacuuming dry materials

 A

fi

 lter bag must be used without

exception when evacuating noxious

substances!

Before using the vacuum cleaner to evacu-

ate dry substances, a

fi

 lter bag must al-

ways be inserted in the container. Then the

evacuated material can be disposed of eas-

ily. The

fi

 lter element becomes damp after

evacuating liquids. A damp

fi

 lter  element

suffers more wear and tear if it is used for

dry materials. Accordingly, the

fi

 lter  ele-

ment should be dried or replaced with a dry

one before dry operation.

5.2 Vacuuming

liquids

  Do not evacuate combustible liquids!

  If foam or liquid escapes, stop work

immediately and empty the dirt con-

tainer.

The

fi

 lter bag has to be removed before

evacuating liquids. We recommend use of a

special wet

fi

 lter. When the maximum

fi

 lling

level is reached, a bag-full indicator (2.12)

automatically interrupts extraction.

6 After

fi

 nishing work

- Switch off the cleaner and pull the Plug of

the mains lead out of the Plug socket.

- Wind up the mains lead (2.6).

- Empty dirt tank.

- Clean the vacuum cleaner inside and out-

side by suction and wiping.

- Deposit the appliance in a dry room, safe

from unauthorised use.

Maintenance and care

  Always remove the power supply

plug from the socket before carrying

out any work on the machine.

  All maintenance and repair work

which requires the motor casing to

be opened may only be carried out

by an authorised service centre.

A safety test is to be carried out at least once

a year by the manufacturer or an instructed

person, e.g. for possible damage to the

fi

 l-

ter and leaks in the appliance, and to ensure

that the control devices are functioning.

If the user services the appliance, it must be

dismantled, cleaned and serviced, as far as

possible without any danger to the mainte-

nance staff and other persons. Appropriate

measures include decontamination before

dismantling, locally

fi

 ltered forced ventila-

tion on the dismantling site, cleaning the

service area, and suitable personal safety

equipment.

8 Accessories,

fi

 lter

The accessory and

fi

 lter order number can

be found in your Festool catalogue or on the

Internet under “www.festool.com”.

9 Warranty

Our equipment is under warranty for at

least 12 months with regard to material or

production faults in accordance with na-

tional legislation. In the EU countries, the

warranty period is 24 months (an invoice

or delivery note is required as proof of

purchase). Damage resulting from, in par-

ticular, normal wear and tear, o-verloading,

improper handling, or caused by the user

or other damage caused by not following

the operating instructions, or any fault ac-

knowledged at the time of purchase, is not

covered by the warranty. Damage caused

by the use of non-original accessories and

consumable material (e.g. sanding pads)

is also excluded. Complaints will only be

acknowledged if the equipment has not

been dismantled before being sent back to

the suppliers or to an authorised Festool

customer support workshop. Store the

operating instructions, safety notes, spare

parts list and proof of purchase in a safe

place. In addition, the manufacturer‘s cur-

rent warranty conditions apply.

Note

We reserve the right to make changes to

the technical data contained in this infor-

mation as a result of ongoing research and

development work.

background image

16

Légendes des

fi

 gures

  Attention, danger !

  Lire les instructions, les consignes !

Avertissement

: Cet appareil

contient des poussières nocives.

1 Utilisation

conforme

Les aspirateurs conviennent pour aspirer

des poussières nocives jusqu’à une concen-

tration maximale au poste de travail de 1

mg/m³ correspondant à la classe de pous-

sières ‘L’ selon IEC 60335-2-69.

Les aspirateurs sont aptes à aspirer de

l’eau. Conformément à EN 60335-1 et EN

60335-2-69, les aspirateurs sont conçus

pour supporter de fortes sollicitations en

utilisation professionnelle.

Informations de sécurité

- Utiliser uniquement les accessoires

Festool.

Avertissement

: Cet appareil contient

des poussières nocives. La vidange, les

interventions de maintenance et le chan-

gement du

fi

 ltre doivent être exclusive-

ment réalisés par des spécialistes agréés

portant un équipement de protection ap-

proprié. Ne pas le mettre en marche avant

que l’ensemble du système de

fi

 ltration

soit installé.

- Cet appareil n’est pas approprié pour une

utilisation par des personnes (y compris

enfants) ayant des facultés physiques,

sensorielles ou intellectuelles limitées ou

par manque d’expérience et/ou manque

Données techniques  Aspirateurs mobiles

Puissance consommée

350 - 1200 W

Puissance maxi. connectée à

la prise de l’appareil:

CE

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Débit (air) maxi., turbine

228 m³/h

Dépression maxi., turbine

23000 Pa

Surface du

fi

 ltre

14000 cm²

Tuyau d’aspiration

Ø 27 mm x 3,5 m

Niveau de pression acoustique selon DIN 60704-1

72 dB(A)

Longueur du câble du secteur

7,5 m

Degré de protection

IP X4

Capacité de la cuve

CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Dimensions P x l x H

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Poids

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

Les illustrations indiquées se trouvent au début du mode d‘emploi.

background image

17

de connaissances, à moins d’être sous la

surveillance d’une personne responsable

pour leur sécurité ou d’avoir eu de cette

personne des instructions sur l’utilisation

de l’appareil. Les enfants devraient rester

sous surveillance, a

fi

 n de s’assurer qu’ils

ne jouent pas avec l’appareil.

- L’appareil peut uniquement être utilisé

dans un local béné

fi

 ciant d’une aération

suf

fi

 sante (respectez les dispositions na-

tionales sur la sécurité au travail).

- N’aspirez pas les étincelles ou la limaille

incandescente.

- A l’exception de la poussière de bois,

n’aspirez jamais de poussière in

fl

 amma-

ble ou présentant un risque d’explosion

(par exemple, poussière de magnésium,

d’aluminium etc.) -

Danger d’explosion

 !

- N’aspirez pas de liquides in

fl

 ammables ou

explosifs (p. ex. essence, diluant, etc.) -

Danger d’explosion

 !

- N’aspirez pas de liquides/matières sèches

agressifs (acides, lessives, solvants, etc.).

- En cas de non utilisation et avant de procé-

der à l’entretien, retirez la

fi

 che de la prise.

- Ne tirez pas sur le câble pour retirer celui-

ci de la prise.

- Protégez le câble de la chaleur, de l’huile

et des arêtes vives.

- Véri

fi

 ez régulièrement l’état de la

fi

 che

et du câble et faites-les changer par un

spécialiste s’ils sont défectueux.

- Ne jamais exposer l’appareil à la pluie.

- Ne pas soulever et transporter l’appareil

par la poignée au moyen de crochets de

grue ou d’un engin de levage.

- L’utilisation de l’appareil est strictement ré-

servée à des personnes qui ont appris sa ma-

nipulation et qui sont chargées de l’utiliser.

- Si des poussières nocives ont été aspirées,

l’aspirateur et tous ses accessoires doivent

être entièrement nettoyés (à l’intérieur et

à l’extérieur) par aspiration et essuyage

avant de l’enlever de la zone polluée. Les

pièces qui ne peuvent pas être totalement

nettoyées doivent être conditionnées pour

le transport dans sac un en plastique étan-

che à l’air.

- L‘appareil doit, pour des raisons de sé-

curité, être uniquement branché sur une

prise de courant dotée d‘une protection

de mise à la terre.

Préparation et mise en service

de l’appareil

Les accessoires sont livrés à plat dans le

conteneur (2.10); ils doivent être retirés

avant la première utilisation.

3.1 Raccordement

électrique

  La tension secteur et la fréquence

doivent correspondre aux indica-

tions sur la plaque signalétique!

Avant de brancher le câble du secteur, vé-

ri

fi

 ez que l’aspirateur est coupé.

Le système Antistatic (AS)

L’aspiration provoque des charges statiques

par frottement dans le tuyau d’aspiration.

L’utilisateur peut les ressentir par des chocs

électriques désagréables. Pour décharger

ces charges électrostatiques, l’aspirateur

est équipé en série d’un système antistati-

que. Il est cependant nécessaire d’utiliser

un tuyau antistatique.

La fonction antistatique est uniquement

garantie si la

fi

 che a été branchée sur une

prise de courant dotée d‘une protection de

mise à la terre.

3.2 Interrupteur de marche/arrêt

(1.3)

En position 0, l’aspirateur est arrêté et

la prise de l’appareil (1.2) n’est pas sous

tension.

Deux modes de fonctionnement sont

possibles:

a)

Commutateur sur position

„MAN“

La prise de l’appareil n’est pas sous tension.

Le moteur d’aspiration démarre immédia-

te-ment.

b)

Commutateur sur position

„Auto“

La prise de l’appareil est conductrice.

  Avant de tourner le commutateur sur

la position „Auto“, veiller à ce que

l’appareil raccordé soit arrêté.

Le moteur d’aspiration démarre à la mise

sous tension de l’outil raccordé.

3.3

Réglage de la puissance d’aspi-

ration (1.4)

Le réglage de la puissance d’aspiration

permet de varier la puissance d’aspiration,

ce qui permet une adaptation précise aux

différentes matières à aspirer.

background image

18

3.4 Protection

thermique

Une protection contre les surchauffes inac-

tive l’aspirateur avant que la température

critique soit atteinte - inactiver l’aspirateur

et le laisser se refroidir pendant 5 minutes

environ.

Si, à la suite de cette phase de refroidis-

sement, il n’est pas possible de remettre

l’aspirateur en marche, veuillez contacter

un atelier SAV Festool.

3.5

Raccordement d’un outil électri-

que

  Respecter la valeur de raccordement

maximale indiquée sur la prise de

courant intégrée (voir „caractéristi-

ques techniques“)!

  Veiller à ce que l’outil soit arrêté lors

du branchement et du débranche-

ment.

Raccorder l’outil électrique à la prise de

courant intégrée (1.2).

3.6

Raccordement de l‘outil pneu-

matique

 Véri

fi

 ez que l‘outil pneumatique est

inopérant avant tout montage ou

démontage.

Grâce au montage du module pneumatique

(1.8) (452829; fait partie de la livraison

du CTL 33 LE SG et du CTL 44 LE), la mise

en marche automatique de l’aspirateur

fonctionne également avec des appareils

pneumatiques.

Nous recommandons en outre le montage

de l’unité d’alimentation VE (452797). Cel-

le-ci

fi

 ltre et huile l’air comprimé et règle la

pression de l’air.

Un raccord IAS (454757) est disponible

pour le raccordement d’outils pneumatiques

Festool.

La pression de service de l’outil doit attein-

dre 6 bar pour garantir le parfait fonctionne-

ment de la mise en marche automatique.

4 Manipulation

4.1

Ouverture/fermeture de l’aspi-

rateur

- ouvrir les pinces de fermeture (2.2),

- pivoter la partie supérieure (2.4) vers le

haut jusqu’à ce que le support (2.5) en-

cliquette.

La fermeture s’effectue dans l’ordre in-

verse. Il faut soulever légèrement la partie

supérieure avant de pouvoir enfoncer ou

dégager le support.

4.2 Changement

de

fi

 ltre

  Lors des travaux suivants, veiller

à ne pas soulever inutilement des

tourbillons de poussières.

  Porter un masque respiratoire P2 en

cas de poussières nocives !

a)

Changer le sac

fi

 ltre (3.4)

Référence:

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- ouvrir l’aspirateur,

- sortir le sac

fi

 ltre usagé (voir inscription

sur le sac

fi

 ltre),

- éliminer le sac usagé conformément aux

dispositions légales,

- nettoyer soigneusement la cuve (2.10) et

l’espace (3.1) de la turbine d’aspiration

(essuyer avec un chiffon humide),

- insérer un nouveau sac

fi

 ltre (voir inscrip-

tion sur le sac

fi

 ltre).

Important

: enfon-

cer fortement le manchon de sac

fi

 ltre

(3.3) sur la bouche d’aspiration (3.2) !

- fermer l’aspirateur.

b) Changer

l‘élément

fi

 ltre (2.3)

Référence:

452923

  Ne pas aspirer sans l’élément

fi

 ltre!

Ceci pourrait endommager le mo-

teur.

- ouvrir l’aspirateur,

- démonter l’élément de

fi

 ltre usagé (voir

inscription sur l’emballage de l’élément de

fi

 ltre),

- éliminer l’élément de

fi

 ltre en l’enfer-

mant dans un sac hermétiquement fermé

conformément aux dispositions légales,

- nettoyer soigneusement la cuve (2.10) et

l’espace (3.1) de la turbine d’aspiration

(essuyer avec un chiffon humide),

- monter un nouvel élément de

fi

 ltre usagé

(voir inscription sur l’emballage de l’élé-

ment de

fi

 ltre),

- fermer l’aspirateur.

background image

19

4.3

Nettoyage de l’élément de

fi

 l-

tre

Pour nettoyer cet élément, actionner la poi-

gnée (2.1) environ 10 fois vers l’avant et

l’arrière.

Remarque

 : le nettoyage de l’élé-

ment de

fi

 ltre est uniquement nécessaire si

l’aspirateur est utilisé sans sac

fi

 ltre.

4.4 Vidage de la cuve de collecte

(2.10)

Il faut toujours retirer la partie supérieure

de l’aspirateur avant de vidanger la cuve!

- ouvrir l’aspirateur,

- soulever légèrement la partie supérieure,

appuyer sur le support (2.5),

- pivoter la partie supérieure vers le haut

jusqu’en butée (position verticale),

- retirer la partie supérieure horizontale-

ment vers l’avant,

- viser la cuve,

- mettre la partie supérieure en place.

At-

tention

 : Introduire les deux goujons de

la partie supérieure complètement dans

les évidements (1.5)!

- fermer l’aspirateur.

4.5 Béquille/Frein

Les freins (2.8) permettent de bloquer les

roues etempêchent ainsi l’aspirateur de

rouler.

4.6

Support de tuyau (en partie dans

l‘équipement standard)

Fixation du support de tuyau sur l‘aspira-

teur : voir

fi

 g. 4.

Après le travail, vous pouvez faire passer

le tuyau d‘aspiration à travers l‘ouverture

(4.1) et le ranger dans le support de tuyau.

Vous pouvez faire passer le câble du sec-

teur à travers l‘ouverture (4.2) et le ranger

également dans le support de tuyau.

5 Utilisation

- Un systainer peut être

fi

 xé sur le plateau

(1.9) avec deux fermetures (1.11). Des

outils et accessoires peuvent être éga-

lement rangés sur le plateau et dans les

deux compartiments (1.6, pas sur le CTL

22).

- Un support de tuyau (1.10) (487072)

peut être enfoncé dans l’ouverture (1.7).

Il permet d’amener le tuyau d’aspiration

par le haut sur l’outil. Un crochet à tuyau

(452998) peut également être

fi

 xé  pour

enrouler le tuyau d’aspiration.

- La poignée (2.11) (452921, fait partie de

la livraison du CTL 44 et du CTL 55) facilite

le transport de l’aspirateur. Des accessoi-

res tels que des tubes d’aspiration peuvent

être

fi

 xés à la barre (2.9) de la poignée.

- En branchant un tuyau d’aspiration dans

l’ouverture de sortie d’air (2.7), vous dis-

posez d’air de souf

fl

 age

5.1

Aspiration de matières sèches

  Lors de l’aspiration de matières no-

cives, l’utilisation d’un sac

fi

 ltre est

absolument obligatoire!

Insérer toujours un sac

fi

 ltre dans la cuve

avant d’aspirer des matières sèches. Les

matières aspirées sont alors faciles à éli-

miner.

Après l’aspiration de liquides, l’élément de

fi

 ltre est humide. Un élément de

fi

 ltre hu-

mide s’encrasse plus rapidement lorsqu’on

aspire des matières sèches. C’est pourquoi

il faut sécher l’élément de

fi

 ltre ou le rem-

placer par un élément sec avant d’aspirer

des matières sèches.

5.2

Aspirations de liquides

  Il est interdit d’aspirer des liquides

in

fl

 ammables!

  En cas de fuite de mousse ou de li-

quide, interrompez immédiatement

le travail et videz la cuve.

Retirer le sac

fi

 ltre avant d’aspirer des liqui-

des. Nous recommandons l’utilisation d’un

fi

 ltre à liquides spécial.

Lorsque le niveau de remplissage maximum

est atteint, les indicateurs de niveau (2.12)

interrompent automatiquement l’aspira-

tion.

Apres le travail

- Arrêter l’aspirateur et débrancher la

fi

 che

de la prise secteur.

- Enrouler le câble d’alimentation (2.6).

- Vider la cuve à saleté.

- Nettoyer l’aspirateur à l’intérieur et à l’ex-

térieur par aspiration et essuyage.

- Entreposer l’appareil dans un local sec,

protégé contre une utilisation abusive.

background image

20

Entretien et maintenance

  Avant d‘entreprendre une quelcon-

que intervention sur la machine,

débrancher la prise de courant !

  Tout entretien ou réparation qui

nécessite l‘ouverture du capot du

moteur ne doit être entrepris que

par un atelier autorisé.

Un contrôle technique de sécurité doit

être effectué au moins une fois par an par

le fabricant ou une personne formée, qui

véri

fi

 era par exemple une éventuelle dété-

rioration du

fi

 ltre, l’étanchéité de l’appareil

et le bon fonctionnement des équipements

de contrôle.

Pour assurer la maintenance de l’appareil,

l’utilisateur doit le désassembler, le net-

toyer et effectuer les opérations d’entretien,

dans la mesure où cela est possible sans

danger pour le personnel de maintenance

et d’autres personnes. Les mesures de

prudence appropriées englobent la décon-

tamination avant le démontage, une ven-

tilation forcée

fi

 ltrée localement sur le site

de démontage, le nettoyage de la zone de

maintenance et un équipement de protec-

tion personnel approprié.

8 Accessoires,

fi

 ltre

Les références des accessoires et

fi

 ltre

fi

 gurent dans le catalogue Festool ou sur

Internet sous „www.festool.com“.

9 Garantie

Nos appareils sont couverts par une garan-

tie couvrant les défauts de matière ou de

fabrication variable selon les dispositions

légales en vigueur dans le pays d’utilisation,

mais en tous cas non inférieure à 12 mois.

A l’intérieur des pays de la Communauté

Européenne, la durée de la garantie est de

24 mois (la facture ou le bon de livraison

faisant foi). Ne sont pas couverts par la ga-

rantie les dommages résultant d’une usure

naturelle, d’une surcharge, d’une utilisation

non conforme, ou causés par l’utilisateur,

ou qui proviennent d’une utilisation non

prévue dans la notice d’utilisation, ou qui

étaient connus au moment de l’achat. Sont

également exclus les dommages résultant

de l‘utilisation d‘accessoires et de consom-

mables (patins de ponçage par exemple)

qui ne sont pas d‘origine.

Les réclamations ne sont recevables qu’à

la condition que l’appareil soit retourné

non démonté au fournisseur ou à un ser-

vice après-vente agréé Festool. Conservez

soigneusement la notice d’utilisation, les

instructions de sécurité, la liste de pièces

de rechange, ainsi qu’une preuve de l’achat.

Pour le reste, ce sont les conditions de ga-

rantie du fabricant en vigueur qui s’appli-

quent selon le cas.

Remarque

Les démarches continues en recherche et

développement peuvent entrainer des mo-

di

fi

 cations dans les caractéristiques techni-

ques

fi

 gurant ici, et qui sont donc données

sous toutes réserves.

background image

21

Símbolos grá

fi

 cos

 Atención,

¡peligro!

  Instrucciones, ¡leer las indicacio-

nes!



Advertencia

: Esta máquina con-

tiene polvos perjudiciales para la

salud.

Uso conforme a la destinación

Asimismo, según lo predeterminado, los

aspiradores son apropiados para la aspira-

ción y succión de polvos perjudiciales para

la salud, a saber, con valores MAK (valores

de concentración máxima en el puesto de

trabajo)  de hasta 1 mg/m³ conforme a la

clase de polvo ‘L’ según  IEC 60335-2-69.

Además, los aspiradores son apropiados,

según lo predeterminado, para la succión

de agua.

Según las normas EN 60335-1 y EN 60335-

2-69, los aspiradores son apropiados para

una solicitación elevada durante el uso en

el sector industrial.

Instrucciones de seguridad

- Utilice únicamente accesorios Festool ori-

ginales.

Advertencia

: Esta máquina contiene pol-

vos perjudiciales para la salud. El vaciado,

así como los trabajos de mantenimiento,

incluyendo el cambio del

fi

 ltro, sólo debe

ser llevado a cabo por técnicos autorizados

con un equipo de protección apropiado.

No conectarla antes de haber instalado el

sistema de

fi

 ltraje completo.

- Esta herramienta no debe emplearse por

personas (incluidos los niños) que por

razones físicas, sensoriales o psíquicas,

Datos técnicos Sistemas móviles de aspiración

Potencia absorbida

350 - 1200 W

Potencia conectada en la

caja de enchufe de la má-

quina, máx.:

EU

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Caudal volumétrico (aire), máx., turbina

228 m³/h

Depresión máx., turbina

23000 Pa

Super

fi

 cie

fi

 ltrante

14000 cm²

Tubo

fl

 exible de aspiración

Ø 27 mm x 3,5 m

Nivel de intensidad de ruido según DIN 60704-1

72 dB(A)

Longitud del cable de conexión a la red

7,5 m

Clase de protección

IP X4

Capacidad del depósito para

recoger la suciedad

CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Dimensiones P x An x Al

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Peso

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

Las

fi

 guras indicadas se encuentran al comienzo del manual de instrucciones.

background image

22

inexperiencia y/o desconocimiento no

estén capacitadas para su uso, a menos

que se encuentren bajo la supervisión de

una persona responsable de su seguridad

o hayan recibido instrucciones de su parte

relativas al manejo de la herramienta. Los

niños no deben dejarse desatendidos con

el

fi

 n de evitar que jueguen con la herra-

mienta.

- La máquina sólo debe ser operada en

una estancia que disponga de su

fi

 ciente

ventilación (observar las disposiciones de

protección laboral locales).

- No aspire chispas o virutas candentes.

- A excepción del polvo de madera, no debe

aspirarse ningún tipo de polvo in

fl

 amable

o explosivo (por ejemplo, magnesio, alu-

minio, etc.). ¡

Peligro de explosión

!

- No succionar líquidos in

fl

 amables o ex-

plosivos (p.ej., gasolina, diluyentes, etc.)

¡

Peligro de explosión

!

- No succionar/aspirar líquidos agresivos/

sustancias sólidas (ácidos, lejías, disol-

ventes, etc.).

- Cuando no se use, así como antes de rea-

lizar trabajos de mantenimiento, desen-

chufar el enchufe de la caja de enchufe.

- No desenchufar el enchufe de la caja de

enchufe tirando del cable.

- Proteger el cable contra in

fl

 uencias térmi-

cas, aceite y cantos agudos.

- Controlar regularmente el enchufe y el

cable y, en el caso de que se detecte algún

daño, ordenar su renovación a un taller de

servicio de asistencia técnica autorizado.

- No exponer la máquina a la lluvia.

- No levantar ni transportar la máquina en-

ganchándola por la empuñadura mediante

el gancho de una grúa o de un dispositivo

elevador.

- La máquina solamente debe ser utilizada

por personas que han sido instruidas en su

manipulación y que han recibido la orden

de trabajar con ella.

- Cuando se hayan aspirado polvos perjudi-

ciales para la salud, el aspirador y todos

los accesorios tienen que ser limpiados

completamente (interior y exteriormente)

por aspiración y frotamiento, antes de

retirarlo del área sucia. Las piezas que

no se puedan limpiar completamente, se

tienen que meter para el transporte en

una bolsa de plástico que tiene que ser

cerrada a prueba de aire.

- Por razones de seguridad, el aparato sólo

debe ponerse en funcionamiento en cajas

de contacto con protección por puesta a

tierra.

Preparación y puesta en servicio

del aspirador

Las piezas de los accesorios se suministran

colocadas en el depósito (2.10) y deben

extraerse antes de la primera puesta en

marcha.

3.1 Conexión

eléctrica

  ¡El voltaje de la red y la frecuencia

tienen que coincidir con las indica-

ciones en la placa de característi-

cas!

Al enchufar el cable de la alimentación de

red se tiene que observar que el aspirador

esté desconectado.

El sistema antiestático (AS)

Durante la aspiración se producen cargas

estáticas en el tubo

fl

 exible de aspiración a

causa de la fricción. Estas cargas estáticas

pueden resultar desagrad-ables en forma

de descargas eléctricas para el operador

de la máquina. Para facilitar la descarga

de estas cargas estáticas, el aspirador está

equipado de serie con un sistema antiestáti-

co. Sin embargo, para ello resulta necesario

emplear un tubo

fl

 exible antiestático.

El funcionamiento antiestático sólo está

garantizado si la clavija de enchufe está

conectada a una caja de contacto con pro-

tección por puesta a tierra.

3.2

Interruptor de conexión/desco-

nexión (1.3)

En la posición 0, el aspirador se encuentra

desconectado y la caja de enchufe de la

máquina (1.2) está sin corriente.

Son posibles dos modos de servicio:

a)

P o s i c i ó n   d e l   c o n m u t a d o r

„MAN“

La caja de enchufe de la máquina está sin

corriente.

El motor de aspiración se pone inmediata-

mente en marcha.

b)

P o s i c i ó n   d e l   c o n m u t a d o r

„Auto“

La caja de enchufe de la máquina conduce

corriente.

background image

23

  Antes de girar el conmutador a la

posición „Auto“ se tiene que obser-

var que la máquina acoplada esté

desconectada.

El motor de aspiración se arranca al conec-

tar la herramienta conectada.

3.3

Regulador de la fuerza de aspi-

ración (1.4)

Por medio del regulador de la fuerza de

aspiración se puede variar la potencia de

aspiración. De este modo es posible conse-

guir una adaptación precisa a las diversas

funciones de aspiración y succión.

3.4

Dispositivo protector contra

sobre-temperaturas

Para proteger contra el sobrecalentamiento

hay dispuesto un seguro térmico que desco-

necta el aspirador antes de que llegue a una

temperatura crítica - apagar el aspirador y

dejarlo que se enfríe durante aproximada-

mente 5 minutos.

En caso de que después del proceso descrito

no se pudiera volver a encender el aspi-

rador, sírvase ponerse en contacto con un

taller autorizado de postventa de Festool.

3.5

Conexión/acoplamiento de la

herramienta eléctrica

  ¡Observar la potencia conectada

máxima en la caja de enchufe de

la máquina (ver bajo „Datos técni-

cos“)!

  Aquí se tiene que observar, que al en-

chufar y desenchufar la herramienta

eléctrica ésta esté desconectada.

Conectar la herramienta eléctrica en la caja

de enchufe de la máquina (1.2).

3.6

Conectar la herramienta neumá-

tica

  Observar que al insertar o extraer,

la herramienta neumática esté des-

conectada.

Mediante el montaje del módulo de aire

com-primido (1.8) (452829; en los modelos

CTL 33 LE SG y CTL 44 LE forma parte del

volumen de suministro) el dispositivo de

conexión automática del aspirador funciona

también en combinación con herramientas

neumáticas. Adicionalmente recomenda-

mos el montaje de la unidad de alimenta-

ción VE (452797).

La unidad de alimentación se encarga de

fi

 ltrar el aire comprimido y de añadir aceite

al mismo y permite una regulación de la

presión del aire.

Para la conexión o acoplamiento de las

herramientas neumáticas Festool con el

sistema IAS se pueda adquirir una pieza

de conexión IAS (454757).

fi

 n de garantizar un funcionamiento per-

fecto del dispositivo de conexión automáti-

ca, la presión de servicio de la herramienta

tiene que ser de 6 bar.

4 Manejo

4.1

Abrir/cerrar el aspirador

- Abrir las pinzas de cierre (2.2).

- Girar hacia arriba la parte superior del

aspirador (2.4) hasta que enclave la pieza

de apoyo (2.5).

El cierre se realiza procediendo análoga-

mente pero a la inversa.  A

fi

 n de presionar

o desenclavar, respectivamente, la pieza de

apoyo, antes se tiene que levantar ligera-

mente la parte superior.

4.2 Cambio

de

fi

 ltro

  Durante los trabajos expuestos a con-

tinuación se deberá observar que no

se levante innecesariamente el polvo.

  ¡Es imprescindible ponerse una ca-

reta de protección respiratoria P2

cuando se trate de manipular polvos

perjudiciales para la salud!

a)

Cambiar la bolsa

fi

 ltrante (3.4)

Núm. de pedido:

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- Abrir el aspirador,

- retirar la bolsa

fi

 ltrante usada (ver la im-

presión sobre la bolsa

fi

 ltrante),

- eliminar la bolsa

fi

 ltrante usada conforme a

las disposiciones ecológicas legales locales,

- limpiar completamente el depósito para la

suciedad (2.10) y el espacio (3.1) para la

turbina de aspiración (frotar con un paño

húmedo),

- colocar una bolsa

fi

 ltrante nueva (ver la

impresión sobre la bolsa

fi

 ltrante).

Im-

portante

: ¡Presionar fuertemente la boca

de la bolsa

fi

 ltrante (3.3) sobre la boca de

entrada (3.2)!

background image

24

- Cerrar el aspirador.

b)

Cambiar el elemento filtrante

(2.3)

Núm. de pedido:

 452923

  ¡No aspirar sin el elemento de

fi

 ltro!

Podría dañar el motor.

- Abrir el aspirador,

- desmontar el elemento

fi

 ltrante  usado

(ver la impresión sobre el embalaje del

elemento

fi

 ltrante),

- eliminar el elemento

fi

 ltrante usado en una

bolsa cerrada a prueba de polvo, a saber,

conforme a las disposiciones ecológicas

legales locales,

- limpiar completamente el depósito para

recoger la suciedad (2.10) y el espacio

(3.1) para la turbina de aspiración (frotar

con un paño húmedo),

- incorporar un elemento

fi

 ltrante  nuevo

(ver la impresión sobre el embalaje del

elemento

fi

 ltrante),

- cerrar el aspirador.

4.3

Limpieza del elemento

fi

 ltrante

Para la limpieza se tiene que mover el asa

(2.1) unas 10 veces hacia delante y atrás.

Observación

: La limpieza del elemento

fi

 ltrante es solamente necesaria, cuando el

aspirador es operado sin bolsa

fi

 ltrante.

4.4

Vaciar el depósito para suciedad

(2.10)

¡Antes de vaciar el depósito para recoger la

suciedad se tiene que desmontar siempre

antes la parte superior del aspirador!

- Abrir el aspirador,

- levantar ligeramente la parte superior,

presionar la pieza de apoyo (2.5),

- girar la parte superior hacia arriba hasta

el tope (posición vertical),

- desmontar la parte superior horizontal-

mente hacia delante,

- vaciar el depósito,

- colocar la parte superior.

Atención

: ¡In-

troducir completamente en las escotaduras

(1.5) ambos pernos de la parte superior!

- Cerrar el aspirador.

4.5 Soporte/freno

Mediante los frenos de bloqueo (2.8) se pue-

den bloquear las ruedas, con lo que se evita

un deslizamiento incontrolado del aspirador.

4.6

Depósito para el tubo

fl

 exible

(incluido sólo parcialmente en

el suministro)

Montaje del depósito del tubo

fl

 exible en el

aspirador: véase la

fi

 gura 4.

Al concluir el trabajo puede hacer pasar el

tubo

fl

 exible de aspiración a través de la

abertura (4.1) y guardarlo en el depósito.

Igualmente puede conducir el cable de red

por la abertura (4.2) y guardarlo en el de-

pósito junto con el tubo.

5 Aplicación

- En la super

fi

 cie de apoyo (1.9) se puede

fi

 jar un Systainer con los dos elementos

de cierre (1.11). Asimismo, en la super-

fi

 cie de apoyo (super

fi

 cie  colocaobjetos)

y en los compartimientos guarda-objetos

(1.6, no en el  CTL 22) se pueden colocar

y guardar herramientas o accesorios.

- En la abertura (1.7) se puede meter

un soporte para tubos

fl

 exibles  (1.10)

(487072). Con ayuda de este soporte se

aproxima el tubo

fl

 exible de aspiración por

arriba a la herramienta. Como alternativa

se puede

fi

 jar un gancho para mangueras

(452998) para así poder colgar la man-

guera enrollada del aparato.

- La empuñadura (2.11) (452921; en los

modelos CTL 44 y CTL 55 forma parte del

volumen de suministro) simpli

fi

 ca el trans-

porte del aspirador. En la traviesa (2.9) de

la empuñadura se pueden

fi

 jar accesorios

como, p.ej., tubos de succión.

- Acoplando una manguera de aspiración en

la boca de soplado (2.7) se puede disponer

de aire de soplado.

5.1

Aspiración de materias secas

  ¡Al aspirar sustancias perjudiciales

para la salud, es obligatorio el em-

pleo de una bolsa

fi

 ltrante!

Antes de proceder a la aspiración de ma-

terias secas deberá encontrarse siempre

incorporada en el depósito la bolsa

fi

 ltrante.

De este modo es más fácil eliminar ecoló-

gicamente el material aspirado.

El elemento

fi

 ltrante está húmedo después

de haber succionado líquidos. Un elemento

fi

 ltrante húmedo se obtura con mayor ra-

pidez, cuando se aspiran materiales secos.

Por este motivo, el elemento

fi

 ltrante debe-

rá secarse antes de realizar una aspiración

background image

25

de materiales secos o deberá cambiarse

por uno seco.

5.2

Succión de líquidos

  ¡No está permitido aspirar/succionar

líquidos in

fl

 amables!

  Cuando se note que sale espuma o

líquido, se deberá terminar inme-

diatamente el trabajo y vaciarse el

depósito para recoger la suciedad.

Antes de proceder a la succión de líquidos

se tiene que retirar siempre la bolsa

fi

 ltran-

te. Se recomienda el empleo de un

fi

 ltro

húmedo especial.

Al alcanzar el nivel máximo de llenado se

interrumpe automática-mente la aspiración

por los indicadores del nivel de llenado

(2.12).

Una vez terminado el trabajo

- Desconectar el aspirador y desenchufar de

la caja de enchufe el enchufe de la red.

- Enrollar el cable de conexión (2.6).

- Vaciar el depósito para recoger la sucie-

dad.

- Limpiar el interior y exterior del aspirador

aspirándolo y frotándolo correspondiente-

mente.

- Colocar el aspirador en una estancia seca,

protegida contra un uso no autorizado.

Mantenimiento y conservación

  ¡Antes de realizar cualquier trabajo

en la máquina se debe retirar el en-

chufe de la caja de contacto!

  Los trabajos de mantenimiento y re-

paración que requieran abrir la car-

casa del motor, deben llevarse a cabo

únicamente en un taller autorizado.

Como mínimo una vez al año tiene que rea-

lizarse una prueba en razón de la seguridad,

a saber, por la casa productora o por una

persona correspon-dientemente instruida,

por ejemplo, en cuanto a daños del

fi

 ltro,

hermeticidad del aparato y funcionamiento

de los dispositivos de control.

Para el mantenimiento por el usuario se tie-

ne que desensamblar el aparato, así como

procederse a su limpieza y mantenimiento,

siempre que ello sea posible sin peligro

alguno para el personal de mantenimiento

u otras personas. Entre las medidas de

cuidado apropiadas a tomar se encuentran

la descontaminación del aparato antes de

desensamblarlo, una ventilación local for-

zada y

fi

 ltrada en el lugar de desmontaje,

limpieza del lugar de mantenimiento y un

equipo de protección personal apropiado.

8 Accesorios,

fi

 ltros

Los números de pedido para los respectivos

accesorios y

fi

 ltros se encuentran en su ca-

tálogo Festool o en la dirección de Internet

«www.festool.com“.

Prestación de garantía

Ofrecemos para nuestros aparatos una

garantía por defectos de material o fabrica-

ción en virtud de las disposiciones legales

especí

fi

 cas de cada país, pero como mínimo

de 12 meses. Para los países de la UE, el

periodo de prestación de garantía es de 24

meses (se determinará por la factura o el

albarán). Quedan excluidos de la presta-

ción de garantía los daños originados por

el desgaste natural, la sobrecarga, o el

uso inadecuado, o los daños ocasionados

por el usuario o cualquier empleo contrario

al manual de instrucciones o que ya eran

conocidos en el momento de la compra.

También quedan excluidos los daños provo-

cados a raíz de la utilización de accesorios

y materiales de consumo no originales (p.

ej. platos lijadores).

Sólo se reconocerán reclamaciones cuando

se remita el aparato sin desmontar al pro-

veedor o a un taller de servicio al cliente

autorizado de Festool. Conserve el ma-

nual de instrucciones, las indicaciones de

seguridad, la lista de piezas de recambio

y el comprobante de compra en un lugar

seguro. Por lo demás rigen las condiciones

de prestación de garantía actuales del fa-

bricante.

Nota

Debido a los constantes trabajos de inves-

tigación y desarrollo nos reservamos el de-

recho de realizar modi

fi

 caciones respecto a

los datos técnicos indicados en el presente

documento.

background image

26

Simboli gra

fi

 ci

 Attenzione,

pericolo!

  Istruzioni, leggere le avvertenze!



Avvertimento

: Questo apparecchio

contiene polveri nocive.

1 Utilizzo

conforme

Gli aspiratori sono idonei per l’aspirazione

di polveri tossiche con una concentrazione

massima sul posto di lavoro pari a 1 mg/m³

relativa alla classe ‘L’ a norme IEC 60335-

2-69.

Gli aspiratori sono idonei per l’aspirazione

di acqua.

Gli aspiratori sono idonei ad essere sotto-

posti a sollecitazioni maggiori nel campo

industriale a norme EN 60335-1 ed EN

60335-2-69.

Informazioni per la sicurezza

- Utilizzate soltanto accessori originali

Festool.

Avvertimento

: Questo apparecchio con-

tiene polveri nocive. Il suo svuotamento

ed i lavori di manutenzione, compresa

la sostituzione del

fi

 ltro, devono essere

eseguiti solo da tecnici autorizzati dotati

di un adatto equipaggiamento protettivo.

Non accenderlo prima di aver installato il

completo sistema

fi

 ltrante.

- Questo apparecchio non deve essere uti-

lizzato da persone (compresi bambini)

con facoltà psichiche, sensoriali o men-

tali limitate oppure senza esperienza e/o

conoscenze, a meno che vengano sorve-

gliate da una persona responsabile della

loro sicurezza o che abbiano ricevuto da

Dati tecnici Unità mobili d‘aspirazione

Assorbimento di potenza

350 - 1200 W

Potenza allacciata max. alla

presa di corrente dell’appa-

recchio:

CE

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Corrente volumetrica max. (aria), turbina

228 m³/h

Depressione max., turbina

23000 Pa

Super

fi

 cie

fi

 ltrante

14000 cm²

Tubo

fl

 essibile di aspirazione

Ø 27 mm x 3,5 m

Livello di pressione acustica a norme DIN 60704-1

72 dB(A)

Lunghezza del cavo di collegamento elettrico

7,5 m

Classe di protezione

IP X4

Capacità del contenitore

CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Dimensioni (larghezza x

lunghezza x altezza)

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Peso

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

Le

fi

 gure indicate nel testo si trovano all’inizio delle istruzioni per l‘uso.

background image

27

tale persona istruzioni su come usare

l‘apparecchio. I bambini devono essere

sorvegliati al

fi

 ne di garantire che non

giochino con l‘apparecchio.

- L’apparecchio deve funzionare solo in

un ambiente suf

fi

 cientemente  ventilato

(rispettare le norme antinfortunistiche

nazionali).

- Non aspirare scintille o trucioli caldi.

- Ad eccezione della polvere di legno, non

aspirare altre polveri in

fi

 ammabili o es-

plosive (ad esempio magnesio, alluminio,

ecc.) -

Pericolo d’esplosione

!

- Non aspirare liquidi in

fi

 ammabili o esplo-

sivi (ad esempio benzina, diluenti, ecc.)

Pericolo di esplosione

!

- Non aspirare liquidi/sostanze solide ag-

gressive (acidi, basi, solventi, ecc.).

- Se l’apparecchio non viene utilizzato o

prima di iniziare i lavori di manutenzione,

estrarre la spina dalla presa di corrente.

- Per estrarre la spina dalla presa, non tirare

per il cavo elettrico.

- Proteggere il cavo elettrico dal calore,

dall’olio e da spigoli taglienti.

- Controllare regolarmente la spina ed il

cavo; in caso di danneggiamenti, farli

sostituire da un’of

fi

 cina di assistenza au-

torizzata.

- Non esporre gli apparecchi alla pioggia.

- Non sollevare e trasportare l’apparecchio

agganciandolo alla maniglia con una gru

o un apparecchio di sollevamento.

- L’apparecchio deve essere utilizzato solo

da persone addestrate ed incaricate del

suo uso.

- Se sono state aspirate polveri nocive, pri-

ma di allontanarlo dalla zona contaminata

l’aspiratore e tutti gli accessori devono

essere puliti accuratamente aspirando e

togliendo con un panno i depositi di sporco

(all’interno ed all’esterno). Per il trasporto,

i componenti che non possono es-sere

completamente puliti devono essere messi

in un sacco di plastica da chiudere quindi

ermeticamente.

- Per motivi di sicurezza l‘apparecchiatura

dev‘essere azionata solamente se collega-

ta ad una presa di corrente provvista di

messa a terra.

Operazioni preliminari e messa

in servizio dell’apparecchio

Gli accessori vengono forniti in un apposito

contenitore (2.10), dal quale devono esse-

re prelevati prima della messa in funzione

iniziale dell‘apparecchio.

3.1 Allacciamento

elettrico

  La tensione e la frequenza di rete de-

vono coincidere con i valori indicati

sulla targhetta d’identi

fi

 cazione!

Prima di inserire la spina elettrica assicu-

rarsi che l’aspiratore sia spento.

Il sistema antistatico (AS)

A causa dell’attrito esercitato dal materi-

ale aspirato sulla parete interna del tubo

fl

 essibile di aspirazione si formano accu-

muli di cariche elettriche, le quali possono

manifestarsi spiacevolmente all’opera-tore

attraverso scosse elettriche. Per scaricare

queste cariche elettrostatiche, l’aspiratore

è equipaggiato di serie con un sistema

antistatico, per il corretto funziona-mento

del quale è tuttavia necessario utilizzare un

tubo

fl

 essibile antistatico.

La funzione antistatica è garantita sola-

mente se la spina viene inserita in una presa

di corrente dotata di messa a terra.

3.2

Interruttore ON/OFF (1.3)

Con interruttore in posizione ‘0’, l’aspiratore

è spento e sulla presa di corrente

dell’apparecchio (1.2) non c’è tensione

elettrica.

Sono possibili due modi di funziona-

mento:

a) Posizione

„MAN“

Sulla presa di corrente dell’apparecchio non

c’è tensione elettrica.

Il motore dell’aspiratore si avvia subito.

b) Posizione

„Auto“

Sulla presa di corrente dell’apparecchio c’è

tensione elettrica.

  Prima di commutare sulla posizione

„Auto“ assicurarsi che l’utensile col-

legato sia spento.

Il motore dell’aspiratore si avvia accenden-

do l’utensile collegato.

background image

28

3.3

Regolazione della potenza di

aspirazione (1.4)

Con questa manopola si può variare la

potenza di aspirazione dell’apparecchio.

Ciò consente un preciso adattamento alle

diverse esigenze di aspirazione.

3.4 Protezione

termica

Per proteggere l’aspiratore dal surriscalda-

mento, il controllo della temperatura lo

spegne prima che raggiunga la temperatura

critica - spegnere l’aspiratore e lasciarlo

raffreddare per circa 5 minuti.

Se adesso non si riesce ad riaccendere

l’aspiratore, rivolgersi a un centro di assi-

stenza tecnica Festool.

3.5

Collegamento di un utensile elet-

trico

  Rispettare il valore massimo di

potenza allacciata alla presa di cor-

rente dell’apparecchio (vedi „Dati

tecnici“).

  Prima di inserire o estrarre la spina

assicurarsi che l’utensile elettrico sia

spento.

Collegare l’utensile elettrico alla presa di

corrente dell’apparecchio (1.2).

3.6

Collegare l’utensile pneumatico

  Accertarsi che, all‘atto dell‘inseri-

mento e disinserimento, l‘utensile

pneumatico sia disattivato.

Montando il modulo pneumatico (1.8)

(452829; per CTL 33 LE SG e CTL 44 LE

compresa nella fornitura), il sistema di

accensione automatica dell’aspiratore fun-

ziona anche insieme ad un utensile pneu-

matico.

Inoltre consigliamo di installare l’unità di

alimentazione VE (452797). L’unità di ali-

mentazione

fi

 ltra ed olia l’aria e permette

di regolare la sua pressione.

Per il collegamento di utensili pneumatici

Festool con sistema IAS si può acquistare

un attacco IAS (454757).

Per garantire il funzionamento regolare del

sistema di accensione automatica, la pres-

sione di esercizio dell’utensile deve avere

un valore di 6 bar.

4 Uso

4.1

Apertur/chiusura dell’aspiratore

- Aprire il dispositivo di chiusura a molla

(2.2),

- Ribaltare verso l’alto la parte superi-

ore (2.4)

fi

 no a far innestare a scatto

l’elemento di sostegno (2.5).

La chiusura si effettua in successione in-

versa. Per poter sganciare l’elemento di

sostegno, la parte superiore deve essere

sollevata leggermente.

4.2 Sostituzione

del

fi

 ltro

  Nello svolgere le operazioni seguenti

non sollevare la polvere.

  Se si è in presenza di polveri nocive,

indossare una maschera respiratoria

P2!

a)

Sostituire il sacchetto

fi

 ltro (3.4)

No. d‘ord.:

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- Aprire l’aspiratore.

- Togliere il sacco

fi

 ltro usato (vedi l’etichetta

applicata sul sacchetto).

- Smaltire il sacchetto

fi

 ltro usato rispettan-

do le disposizioni di legge.

- Pulire accuratamente il contenitore per

lo sporco (2.10) e l’alloggiamento (3.1)

del ventilatore aspirante (passare sulle

super

fi

 ci con un panno umido).

- Collocare un nuovo sacchetto

fi

 ltro (vedi

l’etichetta applicata sul sacchetto).

Importante

: premere conforza il rac-

cordo

fi

 ltro (3.3) sul raccordo di ingresso

(3.2)!

- Chiudere l’aspiratore.

b)

Sostituire l‘elemento filtrante

(2.3)

No. d‘ord.:

 452923

  Non aspirare senza elemento

fi

 l-

trante! Sussiste il rischio di danni al

motore.

- Aprire l’aspiratore.

- Smontare l’elemento

fi

 ltrante usato (vedi

l’etichetta applicata sull’imballaggio

dell’elemento

fi

 ltrante).

- Porre l’elemento

fi

 ltrante in un sacchetto

di plastica da chiudere quindi ermetica-

mente e quindi smaltirlo nel rispetto delle

background image

29

disposizioni di legge.

- Pulire accuratamente il contenitore per

lo sporco (2.10) e l’alloggiamento (3.1)

del ventilatore aspirante (passare sulle

super

fi

 ci con un panno umido).

- Montare un nuovo elemento filtrante

(vedi l’etichetta applicata sull’imballaggio

dell’elemento

fi

 ltrante).

- Chiudere l’aspiratore.

4.3 Pulizia

dell’elemento

fi

 ltrante

Per pulire l’elemento

fi

 ltrante, spostare la

maniglia (2.1) circa 10 volte avanti e indiet-

ro.

Nota

: la pulizia dell’elemento

fi

 ltrante

è necessaria solo se l’aspiratore funziona

senza sacchetto

fi

 ltro.

4.4

Svuotamento del serbatoio di

contenimento (2.10)

Prima di svuotare il contenitore per lo spor-

co si deve sempre togliere la parte superiore

dell’aspiratore!

- Aprire l’aspiratore.

- Sollevare leggermente la parte superiore,

premere l’elemento di sostegno (2.5).

- Ribaltare la parte superiore completa-

mente verso l’alto (

fi

 no a raggiungere la

posizione verticale).

- Togliere la parte superiore tirandola oriz-

zontal-mente in avanti.

- Svuotare il contenitore per lo sporco.

- Rimontare la parte superiore.

Attenzione

: Inserire completamente ent-

rambi i perni della parte superiore nelle

sedi (1.5)!

- Chiudere l’aspiratore.

4.5 Supporto/Freni

Con i freni (2.8) si possono bloccare le

ruote, impedendo uno spostamento incon-

trollato dell’aspiratore.

4.6

Supporto per tubo

fl

 essibile (in

dotazione con alcuni modelli)

Fissaggio del supporto per tubo

fl

 essibile

sull‘aspiratore: vedere

fi

 gura 4.

Dopo il lavoro è possibile far scorrere il

tubo flessibile d‘aspirazione attraverso

l‘apertura (4.1) e riporlo nel supporto per

il tubo

fl

 essibile. Attraverso l‘apertura (4.2)

si può far passare il cavo di alimentazione,

per riporre anche questo nel supporto per

il tubo

fl

 essibile.

5 Utilizzo

- Sulla  super

fi

 cie di appoggio (1.9) si può

montare un systainer con i due elementi di

chiusura (1.11). Inoltre sulla super

fi

 cie di

appoggio e negli scomparti (1.6, non per

CTL 22) possono essere riposti attrezzi o

accessori.

- Nel foro (1.7) può essere inserito un

portatubo

fl

 essibile (1.10) (487072), con

il quale il tubo

fl

 essibile viene condotto

sull’utensile dall’alto. Alternativamente si

può

fi

 ssare un gancio (452998) per av-

volgervi il tubo

fl

 essibile di aspirazione.

- La maniglia di sicurezza (2.11, 452921;

per CTL 44 e CTL 55 compresa nella forni-

tura) facilita lo spostamento ed il trasporto

dell’aspiratore. Sugli elementi (2.9) di so-

stegno della maniglia di sicurezza possono

essere collocati accessori, ad esempio tubi

di aspirazione.

- Inserendo un tubo

fl

 essibile di aspirazione

nell’apertura di scarico dell’aria (2.7) si

può ottenere un utile getto d’aria.

5.1

Aspirazione di sostanze solide

  Se si aspirano sostanze tossiche è

prescritto l’utilizzo di un sacchetto

fi

 ltro!

Prima di aspirare sostanze solide si deve

sempre montare il sacchetto

fi

 ltro all’interno

del contenitore. In questo caso il materiale

aspirato può essere smaltito con facilità.

Se si aspirano liquidi, l’elemento

fi

 ltrante

diventa umido. Un elemento

fi

 ltrante umido

si intasa rapidamente quando vengono as-

pirate sostanze solide. Per questa ragione,

prima di aspirare sostanze solide l’elemento

fi

 ltrante deve essere asciugato o sostituito

con uno asciutto.

5.2

Aspirazione di liquidi

  Non si devono aspirare liquidi in

fi

 -

ammabili!

  In caso di fuoriuscita di schiuma o

di liquido, interrompere immediata-

mente il lavoro e svuotare il conte-

nitore per lo sporco.

Prima di aspirare liquidi si deve sempre

togliere il sacchetto

fi

 ltro. Si consiglia di

utilizzare un

fi

 ltro speciale per liquidi.

Al raggiungimento del livello di riempimen-

to massimo, l’aspirazione viene interrotta

automaticamente dall’indicatore di livello

(2.12).

background image

30

Al termine del lavoro

- Spegnere l’aspiratore ed estrarre la spina

dalla presa di corrente.

- Avvolgere il cavo elettrico (2.6).

- Svuotare il contenitore per lo sporco.

- Pulire l’aspiratore aspirandone l’interno e

l’esterno e quindi passando sulle super

fi

 ci

un panno umido.

- Riporre l’aspiratore in un ambiente as-

ciutto, proteggendolo da un utilizzo non

autorizzato.

Manutenzione e cura

  Prima di eseguire qualsiasi lavoro

sulla macchina staccare sempre la

spina dalla presa di corrente!

  Tutti i lavori di manutenzione e ri-

parazione per i quali sia necessario

aprire la scatola del motore devono

essere eseguiti esclusivamente da

un Centro Assistenza Clienti auto-

rizzato.

Un controllo delle caratteristiche tecniche

concernenti la sicurezza deve essere esegu-

ito almeno una volta l’anno dal costruttore

o da una persona specializzata; il controllo

riguarda, ad esempio, il danneggiamento

del

fi

 ltro, la tenuta dell’apparecchio ed il

funzionamento dei dispositivi di controllo.

Per la manutenzione eseguita dall’utente,

l’apparecchio deve essere smontato nelle

singole parti, le quali devono essere pulite e

sottoposte a manutenzione, qualora ciò non

costituisca pericolo per il personale addetto

o per altre persone. Le misure precauzionali

da adottare sono la de-contaminazione pri-

ma dello smontaggio, la ventilazione forzata

con

fi

 ltraggio dell’aria sul luogo di smontag-

gio, la pulizia del luogo in cui si esegue la

manutenzione ed un equipaggiamento di

protezione personale adeguato.

8 Accessori,

fi

 ltro

I numeri d’ordine degli accessori e degli

fi

 ltro sono riportati nel catalogo Festool o

su Internet, al sito “www.festool.com”.

9 Garanzia

Per i nostri apparecchi offriamo, in caso

di difetti di materiale o di fabbricazione,

in conformità alle disposizioni legislative

vigenti nei diversi stati, una garanzia del-

la durata minima di 12 mesi. Negli stati

dell’UE, la durata della garanzia è di 24

mesi (fa fede la fattura o la bolla di con-

segna). Sono esclusi dalla garanzia i danni

riconducibili a naturale logoramento/usura,

a sovraccarico, a trattamento non idoneo

e/o provocati dall’utilizzatore oppure dovu-

ti a un impiego diverso da quello indicato

nellle istruzioni d’uso oppure già noti al

momento dell’acquisto. Si escludono anche

i danni derivanti dall‘impiego di accessori

e materiali di consumo (ad es. platorelli)

non originali.

Eventuali reclami possono essere accettati

soltanto se l’apparecchio è rispedito non

smontato ai fornitori o a un centro di assi-

stenza clienti Festool autorizzato. Le istru-

zioni d’uso, le indicazioni sulla sicurezza,

la lista dei pezzi di ricambio e la ricevuta

d’acquisto devono essere conservate in

buono stato. Per il resto valgono le attuali

condizioni di garanzia del costruttore.

Nota

Dati i costanti lavori di ricerca e sviluppo

i dati tecnici qui forniti potrebbero subire

variazioni.

background image

31

Symbool

 Attentie,

gevaar!

  Handleiding, instructies lezen!

Waarschuwing

: Dit apparaat bevat

stoffen die schadelijk zijn voor de

gezondheid.

1 Reglementair

gebruik

De afzuigapparaten zijn reglementair ge-

schikt voor het op- en afzuigen van stoffen

die schadelijk zijn voor de gezondheid met

MAK-waarden tot 1 mg/m³ overeenkomstig

de stofklasse ‘L’ conform IEC 60335-2-69.

De afzuigapparaten zijn reglementair ge-

schikt voor het opzuigen van water.

De afzuigapparaten zijn conform EN 60335-

1 en EN 60335-2-69 geschikt voor zwaar-

dere belasting bij industrieel gebruik.

2 Veiligheidsinstructies

- Alleen originele Festool-accessoires ge-

bruiken.

Waarschuwing

: Dit apparaat bevat stof-

fen die schadelijk zijn voor de gezondheid.

Het legen van het apparaat, het uitvoeren

van onderhoudswerkzaamheden, inclu-

sief het vervangen van het

fi

 lter, is alleen

toegestaan aan bevoegde vaklieden met

een geschikte beschermende uitrusting.

Het apparaat niet inschakelen voordat het

volledige

fi

 ltersysteem geïnstalleerd is.

- Dit apparaat is niet bestemd voor gebruik

door personen (inclusief kinderen) met

beperkte fysieke, sensorische of geestelijke

capaciteiten of die gebrek aan ervaring en/

of kennis hebben, tenzij zij onder toezicht

Technische gegevens  Mobiele stofafzuigers

Vermogensopname

350 - 1200 W

Aansluitwaarde op stopcon-

tact op het apparaat max:

EG

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Volumestroom (lucht) max., turbine

228 m³/h

Onderdruk max., turbine

23000 Pa

Filteroppervlak 14000

cm²

Zuigslang

Ø 27 mm x 3,5 m

Geluidsniveau conform DIN 60704-1

72 dB(A)

Lengte van de netaansluitkabel

7,5 m

Beschermingsklasse

IP X4

Inhoud reservoir

CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Afmeting d x b x h

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Gewicht

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

De vermelde afbeeldingen staan aan het begin van de handleiding.

background image

32

staan van een persoon die verantwoordelijk

is voor hun veiligheid of van hem of haar

aanwijzingen hebben gekregen over het

gebruik van het apparaat. Kinderen dienen

onder toezicht te staan om te voorkomen

dat zij met het apparaat spelen.

- Het apparaat mag alleen in een voldoende

geventileerde ruimte worden gebruikt

(nationale wettelijke voorschriften ter

bescherming van de werknemer in acht

nemen).

- Geen vonken of hete spanen opzuigen.

- Met uitzondering van houtstof geen brand-

bare of explosieve stoffen (b.v. magne-

sium, aluminium enz.) opzuigen -

Kans

op explosie!

- Geen brandbare of explosieve vloeistof-

fen (b.v. benzine, verdunning, enz.) naar

binnen zuigen -

Kans op explosie!

- Geen agressieve vloeistoffen/droge stof-

fen (zuren, logen, oplosmiddelen enz.)

opzuigen.

- Als het apparaat niet in gebruik is maar ook

vóór onderhoudswerkzaamheden eerst

de stekker uit de contactdoos trekken.

- Trek de stekker niet aan de kabel uit de

contactdoos.

- Bescherm de kabel tegen warmte, olie en

scherpe randen.

- Controleer stekker en kabel regelmatig

en laat deze bij beschadiging door een

vakman vervangen.

- Apparaten niet aan regen blootstellen.

- Til het apparaat niet op aan de handgreep

via een takelhaak of een hijsapparaat om

het dan te transporteren.

- Het apparaat mag slechts gebruikt worden

door die personen die instructies hebben

gekregen over de bediening en die belast

zijn met het gebruik.

- Wanneer stoffen worden opgezogen die

schadelijk voor de gezondheid zijn, moe-

ten het afzuigapparaat en alle accessoires

volledig (binnen- en buitenkant) worden

gereinigd door deze schoon te zuigen en

af te vegen, voordat deze uit de veront-

reinigde sector worden verwijderd. On-

derdelen die niet volledig kunnen worden

gereinigd, moeten voorafgaand aan het

transport luchtdicht in een kunststof zak

worden verpakt.

- Uit veiligheidsoverwegingen mag het ap-

paraat alleen aan een geaard stopcontact

worden aangesloten.

Apparaat bedrijfsklaar maken en

in bedrijf stellen

De accessoires worden liggend in de houder

(2.10) meegeleverd, en moeten worden

verwijderd voordat het apparaat voor het

eerst wordt gebruikt.

3.1 Elektrische

aansluiting

  De netspanning en frequentie moe-

ten overeenkomen met de gegevens

op het typeplaatje!

Let op dat het afzuigapparaat uitgeschakeld

is wanneer u de stekker in het stopcontact

steekt.

Het Antistatic-System (AS)

Bij het zuigen ontstaan door de wrijving in

de afzuigslang statische ladingen. De ope-

rator kan dit merken door onaangename

elektrische schokken. Voor de a

fl

 eiding

van deze statische opladingen is het stof-

afzuigapparaat standaard voorzien van een

antistatisch systeem. Hiervoor is echter het

gebruik van een antistatische slang nodig.

De antistatic-functie is alleen gegarandeerd

wanneer de stekker in een geaard stopcon-

tact is gestoken.

3.2 AAN/UIT-schakelaar

(1.3)

In de stand 0 is het afzuigapparaat uitge-

schakeld en staat er geen stroom op het

stopcontact op het apparaat (1.2).

Er zijn twee mogelijke werkingswij-

zen:

a) Schakelaarstand

“MAN”

Er geen stroom op het stopcontact van het

apparaat.

De zuigmotor start meteen.

b) Schakelaarstand

“Auto”

Er staat stroom op het stopcontact van het

apparaat.

  Voordat de schakelaar op de stand

“Auto” wordt gedraaid, moet er op

worden gelet dat het aangesloten

apparaat uitgeschakeld is.

De zuigmotor start bij het inschakelen van

het op de contactdoos op het apparaat

aangesloten apparaat.

background image

33

3.3 Zuigkrachtregeling

(1.4)

Met de zuigkrachtregeling kan de zuigkracht

worden ingesteld. Zodoende kan de zuig-

kracht aan verschillende zuigtaken worden

aangepast.

3.4 Temperatuurbeveiliging

Als bescherming tegen oververhitting

schakelt een temperatuurbeveiliging het

afzuigapparaat uit, vóórdat een kritische

temperatuur wordt bereikt - afzuigappa-

raat uitschakelen en ca. 5 minuten laten

afkoelen.

Als het afzuigapparaat daarna niet meer

kan worden ingeschakeld, consulteert u een

Festool-servicewerkplaats.

3.5

Elektrisch gereedschap aanslui-

ten

  Let op de aansluitwaarde van het

stopcontact op het apparaat (zie

“Technische gegevens”)!

  Let op dat het elektrische gereed-

schap bij het aansluiten en loskop-

pelen uitgeschakeld is.

Sluit het elektrische gereedschap aan op

het stopcontact op het apparaat (1.2).

3.6

Persluchtgereedschap aansluiten

  Let erop dat het persluchtgereed-

schap bij het in- en uitnemen uit-

geschakeld is.

Door de persluchtmodule (1.8) (452829;

wordt bijgeleverd bij CTL 33 LE SG en CTL

44 LE) in te bouwen werkt de inschakel-

automaat van het afzuigapparaat ook in

combinatie met perslucht-gereedschap.

Daarnaast adviseren wij de voedings-unit

VU (452797) in te bouwen. De voedings-

unit

fi

 ltert en oliet de perslucht en maakt

het mogelijk de luchtdruk te regelen.

Voor de aansluiting van Festool-perslucht-

gereedschap met IAS-systeem is een IAS-

aansluitstuk (454757) verkrijg-baar.

Om een foutloze werking van de inscha-

kelautomaat te garanderen, moet de

bedrijfsdruk van het gereedschap 6 bar

bedragen.

4 Toepassing

4.1 Afzuigapparaat

openen/sluiten

- Sluitklemmen (2.2) openen

- Het bovenste gedeelte (2.4) omhoogklap-

pen tot de steun (2.5) vastklikt.

Het apparaat wordt in omgekeerde volgorde

gesloten. Om de steun in te kunnen druk-

ken of los te klikken, moet het bovenste

gedeelte eerst iets worden opgetild.

4.2 Filter

vervangen

  Let bij de volgende werkzaamheden

op dat er geen onnodig stof opdwar-

relt.

  Draag een P2-mondmasker bij stof-

fen die schadelijk zijn voor de ge-

zondheid!

a)

Filterzak (3.4) vervangen

Bestelnr.:

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- Afzuigapparaat openen

- Gebruikte

fi

 lterzak verwijderen (zie op-

druk op

fi

 lterzak)

- Gebruikte

fi

 lterzak conform de wettelijke

bepalingen als afval afvoeren

- Vuilreservoir (2.10) en ruimte (3.1) voor

de afzuigturbine zorgvuldig reinigen (met

vochtige doek afnemen)

- Nieuwe

fi

 lterzak plaatsen (zie opdruk op

fi

 lterzak).

Belangrijk

fi

 lterzakmof (3.3)

stevig op de inlaat

fi

 tting (3.2) drukken!

- Afzuigapparaat sluiten.

b)

Filterelement (2.3) vervangen

Bestelnr.:

452923

  Zuig niet zonder

fi

 lterelement!  De

motor zou daardoor kunnen worden

beschadigd.

- Afzuigapparaat openen

- Gebruikt

fi

 lterelement demonteren (zie

opdruk op verpakking van het

fi

 lterele-

ment)

- Gebruikt

fi

 lterelement in een stofdicht

afgesloten zak conform de wettelijke be-

palingen als afval afvoeren

- Vuilreservoir (2.10) en ruimte (3.1) voor

de afzuigturbine zorgvuldig reinigen (met

vochtige doek afnemen)

- Nieuw

fi

 lterelement plaatsen (zie opdruk

op verpakking van het

fi

 lterelement)

- Afzuigapparaat sluiten.

background image

34

4.3 Filterelement

reinigen

Voor het reinigen de handgreep (2.1) ca. 10

maal heen en weer bewegen.

Opmerking

het

fi

 lterelement hoeft alleen te worden ge-

reinigd wanneer het afzuigapparaat zonder

fi

 lterzak wordt gebruikt.

4.4

Vuilcontainer (2.10) legen

Om het vuilreservoir te legen moet het

bovenste gedeelte van het afzuigapparaat

worden verwijderd!

- Afzuigapparaat openen

- Bovenste gedeelte iets optillen, de steun

(2.5) indrukken

- Bovenste gedeelte tot de aanslag (verti-

cale stand) omhoogklappen

- Bovenste gedeelte horizontaal naar voren

verwijderen

- Vuilreservoir legen

- Bovenste  gedeelte  plaatsen.

Attentie

Beide bouten van het bovenste gedeelte

volledig in de uitsparingen (1.5) bren-

gen!

- Afzuigapparaat sluiten.

4.5 Steun/rem

De wielen kunnen met de remmen (2.8)

worden geblokkeerd, waardoor wordt voor-

komen dat het afzuigapparaat ongecontro-

leerd wegrolt.

4.6

Opbergvak voor slang (gedeelte-

lijk bij de levering inbegrepen)

Bevestiging voor het opbergvak voor de

slang op de zuiger: zie afbeelding 4.

Na beëindiging van het werk kunt u de af-

zuigslang door de opening (4.1) leiden en

in het opbergvak leggen. Door de opening

(4.2) kunt u het netsnoer inbrengen en ook

in het opbergvak leggen.

5 Gebruik

- Op het a

fl

 egplateau (1.9) kan met de

beide sluitingen (1.11) een systainer

worden bevestigd. Daarnaast kunnen op

het a

fl

 egplateau en in de opbergvakken

(1.6, niet bij CTL 22) gereedschap of ac-

cessoires  worden neergelegd.

- In de opening (1.7) kan een slanghouder

(1.10) (487072) worden gestoken. Met

de slanghouder wordt de zuigslang van

bovenaf naar het gereedschap geleid. Er

kan eventueel een slanghaak (452998)

worden bevestigd om de zuigerslang op

te wikkelen.

- De duwbeugel (2.11) (452921; wordt bij-

geleverd bij CTL 44 en CTL 55) vergemak-

kelijkt het transport van het afzuigappa-

raat. Aan de rand (2.9) van de duwbeugel

kunt u accessoires, bijv. afzuigbuizen,

bevestigen.

- Door een zuigerslang in de uitblaasope-

ning (2.7) te steken kunt u blaaslucht

gebruiken.

5.1

Droge stoffen afzuigen

  Bij het afzuigen van stoffen die

schadelijk zijn voor de gezondheid

wordt het gebruik van een

fi

 lterzak

dringend aangeraden!

Voor het afzuigen van droge stoffen moet

altijd een

fi

 lterzak in het reservoir zijn ge-

plaatst. Het afgezogen materiaal kan dan

gemakkelijk worden verwijderd.

Na het opzuigen van vloeistoffen is het

fi

 lterelement vochtig. Een vochtig

fi

 lterele-

ment raakt eerder verstopt wanneer droge

stoffen worden afgezogen. Daarom moet

het

fi

 lterelement voor het aanzuigen van

droge stoffen worden gedroogd of door een

droog element worden vervangen.

5.2 Vloeistoffen

afzuigen

  Brandbare vloeistoffen mogen niet

worden afgezogen!

  Wanneer er schuim of vloeistof vrij-

komt, de werkzaam-heden onmid-

dellijk stoppen en het vuilreservoir

legen.

Voor het afzuigen van vloeistoffen moet

de

fi

 lterzak in principe worden verwijderd.

Geadviseerd wordt een speciaal nat

fi

 lter te

gebruiken.

Wanneer het maximale vulniveau wordt

bereikt, wordt het afzuigen automatisch

onderbroken door de niveaumeter (2.12).

Na het gebruik

- Zuiger uitschakelen en de stekker uit het

stopcontact trekken.

- Aansluitkabel (2.6) oprollen.

- Vuilreservoir legen.

- Het afzuigapparaat van binnen en buiten

reinigen door dit schoon te zuigen en af

background image

35

te nemen.

- Het apparaat in een droge ruimte opslaan

en tegen onbevoegd gebruik beveiligen.

7 Onderhoud

  Als aan de machine wordt gewerkt,

dient altijd de stekker uit het stop-

contact te worden gehaald!

  Alle onderhouds- en reparatiewerk-

zaamheden, waarvoor het vereist is

de motorbehuizing te openen, mo-

gen alleen door een geautoriseerde

onderhoudswerkplaats worden uit-

gevoerd.

Minstens één keer per jaar moet er door

de fabrikant of een geschoolde persoon

een veiligheidstechnische keuring, b.v. met

betrekking tot beschadigingen van de

fi

 lter,

lekkage van het apparaat of de functie van

de controle-voorzieningen, worden uitge-

voerd.

Voor het onderhoud door de gebruiker moet

het apparaat gedemonteerd, gereinigd en

onderhouden worden, voorzover dit moge-

lijk is zonder gevaar voor het onderhouds-

personeel en andere personen. Geschikte

voorzorgsmaatregelen zijn o.a. ontsmetting

voor de demontage, ge

fi

 lterde drukontluch-

ting op de plaats van demontage, reiniging

van de onderhoudsplaats en een geschikte

veiligheidsuitrusting.

8 Accessoires,

fi

 lter

De bestelnummers voor accessoires en

fi

 lter

vindt u in de Festool-catalogus of op het

Internet onder „www.festool.com“.

9 Garantie

Overeenkomstig de wettelijke voorschriften

van het betreffende land, maar minimaal 12

maanden geven wij voor onze apparaten

garantie op materiaal- en fabricagefouten.

Binnen de staten van de EU bedraagt de ga-

rantieperiode 24 maanden (op vertoon van

een rekening of bon). Schade die met name

te herleiden is tot natuurlijke slijtage, over-

belasting of ondeskundige bediening, dan

wel tot schade die door de gebruiker zelf

veroorzaakt is of door ander gebruik tegen

de handleiding in, of die bij de koop reeds

bekend was, blijven van de garantie uitge-

sloten. Ook schade die is terug te voeren op

het gebruik van niet-originele accessoires

en verbruiksmateriaal (bijv. steunschijf)

wordt niet in aanmerking genomen.

Klachten kunnen alleen in behandeling

worden genomen wanneer het apparaat

niet-gedemonteerd aan de leverancier of

een geautoriseerde Festool-klantenservice

wordt teruggestuurd. Berg de handleiding,

de veiligheidsvoorschriften, de onderdelen-

lijst en het koopbewijs goed op. Voor het

overige zijn de geldende  garantievoorwaar-

den van de producent van kracht.

Opmerking

Vanwege de voortdurende research- en ont-

wikkelingswerkzaamheden zijn wijzigingen

in de hier gegeven technische speci

fi

 catie

voorbehouden.

background image

36

Symboler

 Varning,

fara!

  Instruktioner, läs anvisningarna!

Varning

: Denna apparat innehåller

hälsovådligt damm.

Bestämmelser för maskinens

användning

De mobila dammsugarna är enligt föreskrift

avsedda för uppsugning och utsugning av

hälsofarligt damm med MAK-värden upp till

1 mg/m³ motsvarande dammklass ’L’ enligt

IEC 60335-2-69. Dammsugarna är avsedda

för uppsugning av vatten. Dammsugarna

är enligt EN 60335-1 och EN 60335-2-69

avsedda för industriellt bruk med höjda

krav.

2 Säkerhetsanvisningar

- Använd endast originaltillbehör från

Festool.

Varning

: Denna apparat innehåller häl-

sovådligt damm. Tömning och underhålls-

arbeten, inklusive

fi

 lterbyte, får utföras

endast av auktoriserad fackpersonal med

lämplig skyddsutrustning. Koppla inte till

den, innan det kompletta

fi

 ltersystemet

installerats.

- Denna apparat är inte avsedd att använ-

das av personer (inklusive barn) med

begränsad fysisk, sensorisk eller mental

förmåga eller bristande erfarenhet och/

eller kunskap om apparaternas funktion.

I dessa fall måste en person med ansvar

för deras säkerhet övervaka arbetet el-

ler informera dem om hur apparaten ska

Tekniska data Mobila dammsugare

Upptagen effekt

350 - 1200 W

Anslutningsvärde vid anslut-

ningsdosan för handverktyg

max.:

EG

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Volymströmning (luft) max., turbin

228 m³/h

Undertryck max., turbin

23000 Pa

Filteryta

14000 cm²

Sugslang

Ø 27 mm x 3,5 m

Oljudsnivå enligt DIN 60704-1

72 dB(A)

Nätanslutningskabelns längd

7,5 m

Skyddsklass

IP X4

Behållarrymd

CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Mått D x B x H

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Vikt

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

De angivna

fi

 gurerna be

fi

 nner sig början på bruksanvisningen.

background image

37

användas. Håll barn under uppsikt, så att

de inte kan leka med apparaten.

- Apparaten får användas bara i utrymmen

med tillräcklig ventilation (observera na-

tionella arbetsskyddsnormer).

- Sug inte upp gnistor eller heta spån.

- Sug inte upp brännbart eller explosivt damm,

(t ex magnesium, aluminium osv) med un-

dantag från trädamm –

Explosionsfara!

- Sug inte in brännbara eller explosiva väts-

kor (t ex bensin, thinner etc) -

Explosi-

onsfara!

- Sug inte in aggressiva vätskor/torra äm-

nen (syror, lut, lösningsmedel etc).

- När apparaten inte är i drift, liksom före

skötselarbeten, skall stickproppen dras ur

vägguttaget.

- Dra inte ut stickproppen med hjälp av

ledningen.

- Skydda ledningen mot hetta, olja och

vassa kanter.

- Kontrollera regelbundet stickproppen och

el-ledningen och låt en fackman förnya

dessa om de är skadade.

- Låt inte apparaterna stå i regn.

- Lyft eller transportera aldrig apparaten

med hjälp av kranhake eller lyftdon som

griper tag i apparatens handtag.

- Apparaten får endast användas av perso-

ner som har utbildats i dess skötsel och

har fullmakt att använda den.

- Om hälsovådliga damm har uppsugits, bör

dammsugaren och samtliga tillbehör ren-

göras fullständigt genom avsugning och av-

torkning (inuti och utanpå), innan den föres

bort från det förorenade området. Delar, vil-

ka inte kan rengöras fullständigt, bör under

transporten packas lufttätt i en plastsäck.

- Maskinen får av säkerhetsskäl endast an-

slutas till ett jordat vägguttag.

Förberedelse av apparaten och

ibruktagning

Tillbehören är bipackade i behållaren (2.10).

Ta ur dem före första användning.

3.1 Elektrisk

anslutning

  Nätspänningen och frekvensen mås-

te stämma överens med uppgifterna

på typskylten!

Vid inkoppling av nätkabeln bör dammsu-

garen vara frånkopplad.

Antistatic-systemet (AS)

Vid sugning uppstår statisk laddning på

grund av friktion i sugslangen. Den kan leda

till obehagliga elstötar för användaren. För

att avleda dessa statiska uppladdningar är

avsugningsapparaten seriemässigt utrustad

med ett antistatiskt system. För detta behö-

ver man emellertid använda en antistatisk

sugslang. Antistatfunktionen kan endast

garanteras när stickkontakten sitter i ett

jordat uttag.

3.2

Till-/ frånslagsbrytare (1.3)

I läge 0 är dammsugaren frånkopplad och

anslutningsdosan för handverktyg (1.2) är

strömlös.

Två driftarter är möjliga:

a) Omkopplarläge

„MAN“

Anslutningsdosan för handverktyg är

strömlös. Sugmotorn startar omedelbart

vid inkoppling.

b) Omkopplarläge

„Auto“

Anslutningsdosan för handverktyg är

strömförande.

  Innan man vrider på omkopp-laren

till läge „Auto“ skall man förvissa sig

om att anslutet aggregat är från-

kopplat!

Sugmotorn startar vid inkoppling av det

anslutna verktyget.

3.3 Sugkraftsreglering

(1.4)

Med hjälp av sugkraftsregleringen kan sug-

effekten varieras. Detta möjliggör en exakt

anpassning till de olika material som skall

sugas.

3.4 Temperatursäkring

Som skydd för överhettning frånkopplar en

temperatursäkring utsugningsapparaten

innan en kritisk temperatur uppnås - Från-

koppla utsugningsapparaten och låt den

svalna ca. 5 minuter.

Om det sedan ändå inte går att tillkoppla

utsugningsapparaten, v.g. kontakta en

Festool-serviceverkstad.

3.5

Anslutning av elverktyg

  Beakta maximalt anslutningsvärde

hos anslutningsdosan för handverk-

tyg (se „Teksniska data“)!

  Se till, att elverktyget är frånkopplat

vid anslutningen och borttagning-

en.

Anslut elverktyget i anslutningsdosan för

hand-verktyg (1.2).

3.6 Ansluta

tryckluftsverktyg

  Se till att tryckluftsverktyget är avstängt

vid anslutning och bortkoppling.

background image

38

Tack vare monteringen av tryckluftmodulen

(1.8) (452829; hör till leveransomfånget

på CTL 33 LE SG och CTL 44 LE) fungerar

damm-sugarens tillkopplings-automatik

även i samband med trycklufts-verktyg.

Dessutom rekommenderar vi att en

matningsenhet VE (452797) monteras.

Matningsenheten filtrerar och smörjer

tryckluften och möjliggör en reglering

av lufttrycket. För anslutning av Festool-

tryckluftsverktyg med IAS-system kan ett

IAS-anslutningsstycke (454757) erhållas.

För att åstadkomma en felfri funktion hos

tillkopplings-automatiken, bör verktygets

drifttryck vara 6 bar.

4 Handhavande

4.1

Öppning/stängning av damm-

sugaren

- öppna låsningsklämmorna (2.2)

- sväng upp överdelen (2.4) tills staget

(2.5) hakar fast.

Stängning sker i omvänd ordningsföljd.

För att kunna trycka resp. upphaka staget,

måste överdelen först lyftas lätt.

4.2 Byte

av

fi

 lter

  Observera vid följande arbeten, att

inte damm onödigt virvlas upp.

  Bär P2-andningsskydd vid hälsovåd-

liga damm!

a) Byta

fi

 ltersäck (3.4)

Art.nr:

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- öppna dammsugaren

- avlägsna den använda

fi

 lterpåsen (se an-

visning på

fi

 lterpåsen)

- gör av med

fi

 lterpåsen enligt normer och

bestämmelser

- rengör fullständigt dammbehållaren (2.10)

och sugturbinutrymmet (3.1) (torka av

med en fuktig duk)

- lägg in den nya

fi

 lterpåsen (se anvisning

på

fi

 lterpåsen).

Viktigt

: Tryck

fi

 lterpå-

sens anslutningsmuff (3.3) kraftigt mot

inloppsförbindningen (3.2)!

- stäng dammsugaren.

b) Byta

fi

 lterelement (2.3)

Art.nr:

452923

  Sug inte utan

fi

 lterelement! Motorn

kan skadas.

- öppna dammsugaren

- avlägsna det använda

fi

 lterelementet (se

anvisning på

fi

 lterelementets förpackning)

- gör av med det använda

fi

 lterelementet

i en dammtätt sluten påse enligt normer

och bestämmelser

- rengör fullständigt dammbehållaren (2.10)

och sug-turbinutrymmet (3.1, torka av

med en fuktig duk)

- lägg in det nya

fi

 lterelementet (se anvis-

ning på

fi

 lterelementets förpackning)

- stäng dammsugaren.

4.3 Rengöring

av

fi

 lterlementet

För handtaget (2.1) ca. 10 gånger fram och

tillbaka för att rengöra elementet.

Anmärk-

ning

: Rengöring av

fi

 lterlementet  fordras

endast, då dammsugaren skall användas

utan

fi

 lterpåse.

4.4

Tömma smutsbehållaren (2.10)

Före tömningen av dammbe-hållaren måste

dammsugarens överdel alltid tas bort!

- öppna dammsugaren

- lyft överdelen en aning, tryck till staget

(2.5)

- sväng upp överdelen till anslaget (lod-

rätt)

- tag bort överdelen vågrätt framåt

- töm dammbehållaren

- lägg på överdelen.

Varning

: För in över-

delens bultar helt i spåren (1.5)!

- stäng dammsugaren.

4.5 Stativ/broms

Tack vare bromsarna (2.8) kan hjulen

blockeras, så att dammsugaren inte okon-

trollerad kan rulla bort.

4.6

Slangfack (vissa delar ingår)

Fästa slangfacket på dammsugaren: se bild

4. När du jobbat klart kan du trä slangen

genom öppningen (4.1) in i slangfacket.

I öppning (4.2) kan du trä in sladden och

lägga även den i slangfacket.

5 Användning

- På avställningsytan (1.9) kan ett stag

fästas med de båda låsen. Dessutom kan

verktyg och tillbehör läggas på avställ-

ningsytan och i dammfacken (1.6, ej på

CTL 22).

- I öppningen (1.7) kan en slanghållare

(1.10) (487072) stickas in. Med slanghål-

laren föres sugslangen till verktyget ovani-

från. Som alternativ kan en slangkrok

background image

39

(452998) monteras, på vilken sugslangen

kan upplindas.

- Körgreppet (2.11) (452921; hör till le-

veransomfånget på CTL 44 och CTL 55)

underlättar transporten av dammsugaren.

På körgreppets list (2.9) kan tillbehör,

t.ex. sugrör fästas.

- Om en sugslang stickes in i utblåsnings-

öppningen (2.7) erhålles blåsluft.

5.1

Sugning av torrt material

  Vid uppsugning av hälsovådligt ma-

terial bör ovillkorligen en

fi

 lterpåse

användas!

Före uppsugning av torrt material bör

alltid en

fi

 lterpåse läggas in i behållaren.

Det uppsugna materialet kan sedan enkelt

avlägsnas.

Efter uppsugning av vätskor är

fi

 lterelemen-

tet fuktigt. Ett fuktigt

fi

 lterelement igensät-

tes snabbare, ifall torrt material sugs upp.

Därför borde

fi

 lterelementet torkas eller

bytas ut före uppsugningen av det torra

materialet.

5.2

Sugning av vätskor

  Brännbara vätskor får inte sugas

upp!

  Om skum eller vätska strömmar ut

bör arbetet omedelbart avbrytas och

smutsbehållaren tömmas.

Före uppsugning av vätskor bör

fi

 lterpåsen

avlägsnas. Användning av ett speciellt våt-

fi

 lter rekommenderas.

Då maximalt fyllnadstillstånd nås avbryts

uppsugningen automatiskt av fyllnadstill-

stånds-indikatorn (2.12).

6 Efter

arbetet

- Stäng av dammsugaren och dra ut nät-

kontakten ur vägguttaget.

- Rulla upp anslutningsledningen (2.6).

- Töm smutsbehållaren.

- rengör dammsugaren inuti och utanpå

genom avsugning och avtorkning.

- Ställ apparaten i ett torrt utrymme där den

är skyddad mot obehörig användning.

Underhåll och skötsel

  Nätkontakten skall alltid dras ut ur

vägguttaget före allt arbete på ma-

skinen!

  Allt underhålls- och reparationsar-

bete, som kräver att motorhöljet

öppnas, får endast utföras av en

auktoriserad serviceverkstad.

Minst en gång per år bör antingen tillver-

karen eller en kvali

fi

 cerad person utföra en

säkerhetsteknisk granskning, beträffande

t.ex.

fi

 lterskador, apparatens täthet och

över-vakningsanordningarnas funktion.

För underhåll kan apparaten isärtagas,

rengöras och underhållas, ifall detta kan

ske utan fara för underhållspersonalen och

övriga personer. Vidtag lämpliga försiktig-

hets-åtgärder. Avlägsna föroreningar före

isärtagningen, använd lokal tvångsventile-

ring på demonteringsplatsen, rengör under-

hållsplatsen och använd lämplig personlig

skyddsutrustning.

8 Tillbehör,

fi

 lter

Beställnumren för tillbehör och

fi

 lter

fi

 nns i

Festool-katalogen eller på Internet ”www.

festool.com”.

9 Garanti

Vi lämnar garanti på våra produkter vad

gäller material- och tillverkningsfel enligt

landsspecifika lagenliga bestämmelser,

dock i minst 12 månader. Inom EUs med-

lemsländer uppgår garantin till 24 månader

(ska kunna styrkas av faktura eller följe-

sedel). Skador som framför allt kan här-

ledas till normalt slitage, överbelastning,

ej fackmässig hantering resp. skador som

orsakats av användaren eller som uppstått

på grund av användning som strider mot

bruksanvisningen eller skador som var

kända vid köpet, innefattas inte av garan-

tin. Undantag gäller även vid skador som

uppkommer till följd av att tillbehör och

förbrukningsmaterial (t.ex. slipskivor) som

inte är original har använts.

Reklamationer godkänns endast om produk-

ten återsänds till leverantören eller till en

auktoriserad Festool-serviceverkstad utan

att ha tagits isär. Spara bruksanvisningen,

säkerhetsföreskrifterna, reservdelslistan

och köpebrevet. I övrigt gäller tillverkarens

garantivillkor för respektive produkt.

Anmärkning

På grund av det kontinuerliga forsknings-

och utvecklingsarbetet förbehåller vi oss

rätten till ändringar vad gäller de tekniska

uppgifterna i detta dokument.

background image

40

Kuvamerkit

 Huomio,

Vaara!

  Ohje, lue ohjeet!

Varoitus

: Laite sisältää terveydelle

vaarallista pölyä.

1 Käyttötarkoituksen

mukainen

käyttö

Siirrettävät imurit soveltuvat määräysten

mukaan käytettäessä terveydelle haitalli-

sen, suurimmalta sallitulta pitoisuudeltaan

enintään 1 mg/m³ ja pölyluokkaa ’L’ vastaa-

van pölyn imurointiin normin IEC 60335-2-

69. Siirrettävä imuri soveltuu määräysten

mukaan käytettäessä veden imurointiin.

Pölynimurit ovat normien EN 60335-1 ja EN

60335-2-69 mukaan tarkoitettu teollisuus-

käyttöön, jossa on korkeat vaatimukset.

2 Turvallisuusohjeita

- Käytä vain alkuperäisiä Festool-tarvikkeita.

- Varoitus

: Laite sisältää terveydelle vaa-

rallista pölyä. Sen tyhjennyksen, sisältäen

myös suodattimen vaihdon, saa tehdä

vain valtuutettu ammattihenkilöstö käyt-

täen sopivaa suojavarustusta. Älä kytke

sitä päälle, ennen kuin täydellinen suoda-

tinjärjestelmä on asennettu.

Tätä laitetta ei ole tarkoitettu sellaisten

henkilöiden (mukaanlukien lapset) käy-

tettäväksi, jotka ovat fyysisiltä, aistimel-

lisilta tai henkisiltä kyvyiltään rajoitteisia

tai joilta puuttuu käyttöön tarvittava ko-

kemus ja/tai tietämys, paitsi jos käyttöä

on valvomassa turvallisuudesta vastaava

henkilö tai häneltä on saatu opastus lait-

teen käyttöön. Lapsia tulee valvoa, että he

eivät pääse leikkimään laitteen kanssa.

Tekniset tiedot Siirrettävät imurit

Ottoteho

350 - 1200 W

Käsityökalun pistorasian

suurin sallittu liitäntäteho:

EY

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Turbiinin max tilavuus

228 m³/h

Turbiinin max alipaine

23000 Pa

Suodatinpinta-ala 14000

cm²

Imuletku

Ø 27 mm x 3,5 m

Melutaso DIN 60704-1:n mukaan

72 dB(A)

Verkkokaapelin pituus

7,5 m

Suojaluokka

IP X4

Säiliön vetoisuus

CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Mitat S x L x K

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Paino

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

Tekstissä viitataan kuviin, jotka löytyvät käyttöohjekirjan alusta.

background image

41

- Laitetta saa käyttää ainostaan tiloissa,

joiden tuuletus on riittävä (huomioi kan-

salliset työsuojelunormit).

- Älä imuroi kipinöitä tai kuumia lastuja.

- Älä imuroi mitään palavaa tai räjähtävää

pölyä (esim. magnesium, alumiini jne.),

poikkeuksena puupöly -

räjähdysvaara!

- Älä imuroi syttyviä tai räjähdyskykyisiä

nesteitä/kuivien aineiden (esim. bensiiniä,

ohentimia tms.) -

räjähdysvaara!

- Älä imuroi aggressiivisia nesteitä (happo-

ja, emäksiä, liuotusaineita tms.).

- Vedä aina pistoke irti pistorasiasta, kun et

käytä laitetta tai kun sitä huolletaan.

- Älä irrota pistoketta pistorasiasta sähkö-

kaa-pelista vetämällä.

- Suojaa sähkökaapeli kuumuudelta, öljyltä

ja teräviltä reunoilta.

- Tarkasta pistoke ja kaapeli säännöllisesti,

ja anna viat sähköasentajan korjattavaksi.

- Älä jätä laitetta sateeseen.

- Laitetta ei saa nostaa tai kuljettaa kah-

vasta nosturin koukulla tai muulla nosto-

välineellä.

- Laitetta saavat käyttää vain henkilöt, jotka

ovat perehtyneet sen käsittelyyn ja jotka

ovat saaneet laitteen käytön tehtäväkseen.

- Jos laitteella on imetty terveydelle vaaral-

lista pölyä on se ja kaikki sen varusteet

puhdistettava täysin imuroimalla ja pyyh-

kimällä se (sisältä ja ulkoa), ennen kuin

se viedään saastuneelta alueelta pois.

Osia, joita ei täysin voida puhdistaa, on

kuljetuken ajaksi pakattava ilmatiiviisti

muovisäkkiin.

- Laitetta saa käyttää turvallisuussyistä aino-

astaan suojamaadoitetussa pistorasiassa.

Laitteen valmistelu ja käyttöön-

otto

Lisätarvikkeet toimitetaan säiliön (2.10)

sisällä ja ne täytyy poistaa sieltä ennen

ensimmäistä käyttöönottoa.

3.1 Sähköliitäntä

  Verkkojännitteen ja taajuuden täy-

tyy vastata tyyppiki-lvessä ilmoitet-

tuja arvoja!

Verkkokaapelia liitettäessä on imurin oltava

poiskytkettynä.

Antistatic-järjestelmä (AS)

Imuroitaessa saattaa kitkan takia syntyä

staattinen lataus imuletkuun. Se voi johtaa

käyttäjän kannalta epämiellyttäviin sähkö-

iskuihin. Tämän staattisen varautumisen

pois johtamiseksi imurit on varustettu

antistatic-järjestelmällä. Tämä edellyttää

kuitenkin myös antistaattisen imuletkun ja

antistaattisten lisävarusteiden käyttöä.

Antistaattinen toiminto on taattu vain sil-

loin, kun pistoke on pistetty suojamaadoi-

tettuun pistorasiaan.

3.2 Päälle/pois-kytkin

(1.3)

Asennossa 0 imuri on poiskytkettynä ja kä-

sityökalun liitäntärasia (1.2) on virraton.

On mahdollista käyttää kahta toimin-

tatapaa:

a)

Kytkin asentoon „MAN“

Käsityökalun liitäntärasia on virraton.

Imumoottori käynnistyy heti.

b)

Kytkin asentoon „auto“

Käsityökalun liitäntärasia on virrallinen.

  Ennen kytkimen kääntämistä asen-

toon „Auto“ on varmistettava, että

liitetty laite on pois päältä!

Imumoottori käynnistyy, kun liitetty työkalu

käynnistetään.

3.3

Imutehon säädin (1.4)

Imutehon säätimen avulla voidaan imu-

tehoa muuttaa. Näin imurointi voidaan

tarkasti sovittaa kulloinkin imuroitavaan

ainekseen.

3.4 Lämpötilasulake

Suojaksi ylikuumumiselta lämpövaroke

kytkee imurin pois päältä ennen kriittisen

lämpötilan saavuttamista - kytke imuri pois

päältä ja anna sen jäähtyä n. 5 minuuttia.

Jos imuri ei käynnisty tämän jälkeen uu-

delleen, ota yhteys Festool-asiakaspalve-

lukorjaamoon.

3.5 Sähkötyökalun

liittäminen

  Käsityökalun liitäntärasian suurinta

sallittua liitäntätehoa on noudatet-

tava (katso „Teksniset tiedot“)!

  Sähkötyökalun on liitettäessä ja ir-

rotettaessa oltava poiskytkettynä.

Sähkötyökalu liitetään käsityökalun liitän-

tärasiaan (1.2).

3.6 Painetyökalun

liittäminen

  Paineilmatyökalun on liitettäessä ja

irrotettaessa oltava poiskytkettynä.

Asennetun paineilmamodulin (1.8) (452829;

kuuluu CTL 33 LE SG:n ja CTL 44 LE:n

toimitu-kseen) ansiosta imurin kytkentäau-

tomatiikka toimii myös paineilmatyökalun

yhteydessä. Suosittelemme lisäksi VE-

syöttöyksikön (452797) asentamista. Syöt-

background image

42

töyksikkö suodattaa ja voitelee paineilman

ja mahdollistaa ilmanpaineen säätämisen.

IAS-järjestelmään kuuluvan Festool-pai-

neil-matyökalun liittämiseksi on saatavana

IAS-liitäntäkappale (454757). Jotta kytken-

täautomatiikka toimisi moitteettomast on

työkalun käyttöpaineen oltava 6 bar.

4 Käsittely

4.1 Imurin

avaaminen/sulkeminen

- avaa lukitussalvat (2.2)

- käännä yläosa (2.4) ylös, kunnes tukivarsi

(2.5) salpautuu.

Sulkeminen tapahtuu päinvastaisessa jär-

jestyk-sessä. Tukivarren painamiseksi tai

irrottamiseksi on yläosaan ensin hieman

nostettava.

4.2 Suodattimen

vaihto

  Seuraavien työvaiheiden aikana on

vältettävä pölyn turhaa nostattamis-

ta.

 Käytä P2-hengityssuojaimia, jos

kyseessä on terveydelle vaarallinen

pöly!

a)

vaihda suodatinpussi (3.4)

Tilausno.:

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- Avaa imuri

- poista käytetty suodatinpussi (katso

suodatin-pussissa olevaa ohjetta)

- hävitä suodatinpussi normeja ja määrä-

yksiä noudattaen

- puhdista pölysäiliö (2.10) ja imuturbiinitila

(3.1) täydellisesti (pyyhi kostean kankaan

avulla)

- aseta uusi suodatinpussi paikoilleen (katso

suodatinpussissa olevaa ohjetta).

Tärke-

ää

: Paina suodatinpussin liitäntämuhvia

(3.3) voimakkaasti tuloliittimeen (3.2)!

- sulje imuri.

b)

vaihda suodatinelementti (2.3)

Tilausno.:

452923

  Älä ime ilman suodatinelementtiä!

Se voi vahingoittaa moottoria.

- Avaa imuri

- poista käytetty suodatinelementti (katso

suodatinelementin pakkauksessa olevaa

ohjetta)

- hävitä käytetty suodatinelementti pöly-

tiiviisti suljetun pussin avulla normeja ja

määräyksiä noudattaen

- puhdista pölysäiliö (2.10) ja imuturbiinitila

(3.1) täydellisesti (pyyhi kostean kankaan

avulla)

- aseta uusi suodatinelementti paikoilleen

(katso suodatinelementin pakkauksessa

olevaa ohjetta)

- sulje imuri.

4.3 Suodatinelementin

puhdistami-

nen

Vedä kädensija (2.1) eteen- ja taaksepäin

noin10 kertaa elementin puhdistamiseksi.

Huomautus

: Suodatinelementin puhdis-

taminen on tehtävä vain, jos imuria käy-

tetään ilman suodatinpussia.

4.4

Likasäiliön puhdistus (2.10)

Ennen pölysäiliön tyhjentämistä on imurin

yläosa aina irrotettava!

- Avaa imuri

- nosta yläosaa hieman ja paina tukivartta

(2.5)

- käännä yläosa ylös vasteeseen asti (pys-

tysuoraan)

- irrota yläosa vaakatasossa eteenpäin

- tyhjennä pölysäiliö

- aseta yläosa paikoilleen.

Huomio

: Aseta

yläosan pultit kokonaan uriin (1.5)!

- sulje imuri.

4.5 Jalusta/jarru

Jarrujen (2.8) ansiosta voidaan pyöriä lu-

kita siten, ettei imuri voi vieriä hallitsemat-

tomasti pois.

4.6

Letkun säilytyskotelo (osittain

toimitussisällössä)

Letkun säilytyskotelon kiinnitys imuriin: ks.

kuva 4. Saatuasi työt valmiiksi voit ohjata

imuletkun aukon (4.1) kautta letkukote-

lon sisään. Aukon (4.2) kautta voit ohjata

verkkokaapelin sisään ja laittaa myös sen

talteen letkukoteloon.

5 Käyttö

- Asettelupintaan (1.9) voidaan kahden

kiinnikkeen avulla kiinnittää tuki. Lisäksi

asettelupintaa ja pölykoteloita (1.6, ei

CTL 22:ssa) voidaan käyttää työkalujen

ja varusteiden säilytyspaikkana.

- Aukkoon (1.7) voidaan asettaa letkunpidin

(1.10) (487072). Letkunpitimen avulla

imuletku tuodaan työkalulle ylhäältäpäin.

Vaihtoehtoisesti voidaan asentaa letku-

koukku (452998), johon imuletku voidaan

background image

43

kelata.

- Kädensija (2.11) (452921; kuuluu

CTL 44:n ja CTL 55:n toimitukseen) hel-

pottaa imurin siirtämistä. Kädensijan lis-

taan (2.9) voidaan kiinnittää varusteita,

kuten imuputkia.

- Työnnettäessä imuletku puhallusaukkoon

(2.7) laitteesta saa puhallusilmaa.

5.1 Kuiva-aineksen

imurointi

  Imuroitaessa terveydelle vaarallisia

aineita on ehdottomasti käytettävä

suodatinpussia!

Ennen kuiva-aineksen imurointia on säiliöön

aina asetettava suodatinpussi. Siten imu-

roitu aines voidaan helposti poistaa.

Nesteiden imuroinnin jälkeen suodatin-ele-

mentti on kostea. Kostea suodatinelementti

tukkeutuu nopeasti, jos imuroidaan kuiva-

ainesta. Siksi suodatinelementtiä tulisi

kuivattaa tai vaihtaa ennen kuiva-aineksen

imurointia.

5.2 Nesteiden

imurointi

  Palavia nesteitä ei saa imuroida!

  Jos laitteesta virtaa ulos vaahtoa tai

nestettä on työ välittömästi keskey-

tettävä ja pölysäiliö tyhjennettävä.

Ennen nesteiden imurointia on suodatin-

pussi poistettava. Suosittelemme erityisen

märkä-suodattimen käyttöä. bör

fi

 lterpåsen

avlägsnas.

Kun suurin sallittu täyttöaste saavutetaan

keskeyttää täyttöasteanturi (2.12) auto-

maattisesti imuroinnin.

6 Työn

jälkeen

- Kytke imuri pois päältä ja vedä pistoke

pistorasiasta.

- Kelaa liitäntäjohto (2.6).

- Tyhjennä roskasäiliö.

- puhdista imuri täysin sisältä ja ulkoa imu-

roimalla ja pyyhkimällä se.

- Varastoi laite kuivassa tilassa, suojattuna

asiattomalta käytöltä.

Huolto ja ylläpito

  Irrota laite verkkojännitteestä aina

ennen kuin teet mitään laitteeseen

kohdistuvia töitä!

  Kaikki sellaiset huolto- ja korjaus-

työt, jotka edellyttävät moottorin

kotelon avaamista, on suoritettava

valtuutetussa huoltokorjaamossa.

Vähintään kerran vuodessa valmistajan tai

asiaan perehdytetyn henkilön on tehtä-

vä turvallisuus-tekninen tarkastus, jossa

tarkastetaan esim. suodattimen vauriotto-

muus, laitteen tiiveys ja valvontalaitteiden

toimivuus.

Huoltoa varten laite voidaan purkaa, puh-

distaa ja huoltaa omatoimisesti, ellei siitä

koidu vaaraa huoltohenkilökunnalle tai

muille henkilöille. On ryhdyttävä tarpeelli-

siin varotoimenpiteisiin. Ennen purkamis-

ta on laite puhdistettava, purkupaikkaan

on järjestettävä pakkotoiminen tuuletus,

huoltopaikka on puhdistettava ja on käy-

tettävä soveltuva henkilökohtainen suoja-

varustus.

8 Lisätarvikkeet,

suodatin

Tarvikkeiden ja suodattimen tilausnumerot

löytyvät oheisesta Festool-luettelosta tai in-

ternetistä osoitteesta „www.festool.com“.

9 Käyttöturva

Myönnämme valmistamillemme laitteil-

le materiaali- ja valmistusviat kattavan

käyttöturvan, joka vastaa maakohtaisia

määräyksiä, ja jonka pituus on vähintään

12 kuukautta. Käyttöturvan pituus on EU-

maissa 24 kuukautta (laskun tai toimitus-

listan päiväyksestä lukien). Käyttöturva

ei kata vaurioita, jotka ovat syntyneet

luonnollisen kulumisen, ylikuormituksen

tai epäasianmukaisen käytön seurauksena,

ovat käyttäjän aiheuttamia tai syntyneet

käyttöohjekirjan ohjeiden noudattamatta

jättämisen seurauksena, tai jotka olivat

tiedossa jo laitteen ostohetkellä. Poissuljet-

tuja ovat myös vahingot, jotka johtuvat ei-

alkuperäisten tarvikkeiden ja kulutusmate-

riaalien (esim. hiomalautanen) käytöstä.

Käyttöturvaan voidaan vedota vain kun laite

toimitetaan purkamattomana myyjälle tai

valtuutettuun Festool-huoltoon. Säilytä lait-

teen käyttöohje, turvallisuusohjeet, vara-

osaluettelo ja ostokuitti huolellisesti. Muilta

osin ovat voimassa valmistajan antamat,

ajantasalla olevat käyttöturvaehdot.

Huomautus

Jatkuvan tutkimus- ja tuotekehittelytyön

seurauksena tässä annettuihin teknisiin

tietoihin saattaa tulla muutoksia.

background image

44

Billedtegn

  Pas på, fare!

  Læs vejledning, henvisninger!

Advarsel

: Dette apparat indeholder

sundhedsfarligt støv.

1 Bestemmelsesmæssig

anven-

delse

Støvsugerne er beregnet til op- og udsugning

af sundhedsskadeligt støv med TMKværdier

op til1 mg/m³ i støvklasse ’L’ iht. IEC 60335-

2-69. Støvsugerne er beregnet til at opsuge

vand. Støvsugerne er jf. EN 60335-1 og EN

60335-2-69 egnet til større belastning under

industriel og erhvervsmæssig brug.

2 Sikkerhedshenvisninger

- Brug kun originalt Festool-tilbehør.

Advarsel

: Dette apparat indeholder sund-

hedsfarligt støv. Udtømning og vedlige-

holdelsesarbejder samt

fi

 lterskift må kun

foretages af autoriseret personale med

personligt beskyttelsesudstyr. Apparatet

må ikke startes, uden at det komplette

fi

 ltersystem er installeret.

- Denne maskine er ikke beregnet til at

blive anvendt af personer (inklusive børn)

med nedsat fysisk, sensorisk eller psykisk

funktionsevne og/eller af personer med

manglende erfaring og/eller viden, med-

mindre disse personer er under opsyn af

en person, som er ansvarlig for deres sik-

kerhed, eller de har fået instruktioner fra

denne person om, hvordan maskinen skal

Tekniske data Støvsugerne

Strømforbrug

350 - 1200 W

Tilslutningsværdi ved

strømudtag til maskintilsl.

maks.:

EF

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Volumenstrøm (luft) maks., motor

228 m³/h

Undertryk maks., motor

23000 Pa

Filterover

fl

 ade

14000 cm²

Sugeslange

Ø 27 mm x 3,5 m

Lydtryksniveau jf. DIN 60704-1

72 dB(A)

Nettilslutningskablets længde

7,5 m

Beskyttelsesklasse

IP X4

Beholdervolumen

CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Mål T x B x H

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Vægt

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

De angivne illustrationer

fi

 ndes i starten af betjeningsvejledningen.

background image

45

anvendes. Børn skal være under opsyn for

at sikre, at de ikke leger med maskinen.

- Støvsugeren må kun tages i brug i lokaler

som er tilstrækkelig ventileret (vær op-

mærksom på de nationale bestemmelser

for arbejdssikkerhed).

- Undgå at gnister og varme spåner suges

med.

- Bortset fra træstøv skal udsugning af

brændbart eller eksplosionsfarligt støv

(f.eks. magnesium, aluminium osv.) und-

gås -

fare for eksplosion!

- Brændbare eller eksplosive væsker (f.e.

benzin, fortyndervæske osv.) må ikke ind-

suges -

fare for eksplosion!

- Aggresiver væsker/tørre stoffer (syre,

saltlage, opløsningsvæske osv.) må ikke

indsuges.

- Er apparatet ikke i brug såsom ved ef-

tersyns- og vedligeholdelsesarbejde skal

stikket trækkes ud af stikkontakten.

- Stikket må ikke trækkes ud af stikkontak-

ten ved kablet.

- Beskyt kablet for varme, olie og skarpe kanter.

- Stikket og kablet skal kontrolleres regel-

mæssigt. Ved beskadigelse skal de skiftes

ud af en sagkyndig.

- Apparatet må ikke udsættes for regn.

- Apparatet må ikke løftes eller transporteres

ved håndtaget ved hjælp af krankrog eller

løfteværktøj.

- Apparatet må kun bruges af personer som

er blevet undervist i håndtering og som har

fået ordre til benyttelsen.

- Hvis støvsugeren er blevet brugt til at op-

suge sundhedsfarligt støv, skal den sam-

men med alt tilbehør afsuges og afviskes

omhyggeligt (både indvendig og udven-

dig), inden den

fl

 yttes fra det forurenede

område. Komponenter, som ikke kan ren-

ses fuldstændig, skal for transport pakkes

i en lufttæt plastsæk.

- Af hensyn til sikkerheden må maskinen kun

bruges på en beskyttelsesjordet stikdåse.

Forberedelse og ibrugtagning

Tilbehørsdele ligger i beholderen (2.10) ved

levering og skal fjernes inden første ibrug-

tagning.

3.1 Elektrisk

tilslutning

  Netspændingen og frek-vensen skal

stemme overens med angivelserne

på typeskiltet!

Kontroller, at støvsugeren ikke er tændt, før De

tilslutter nettilslutnings-kablet til strømkilden.

Antistatic-systemet (AS)

På grung af gnidning opstår en statisk op-

ladning af sugeslangen. Dette kan medføre

ubehagelige strømstød for operatøren. Til

a

fl

 edning af denne statiske elektricitet har

indsugningsapparatet et Antistatic-System

som standard. Hertil er anvendelsen af en

antistatic-slange nødvendigt.

Antistatic-funktionen er kun sikret, når stik-

ket er sat i en beskyttelsesjordet stikdåse.

3.2

Start-/ stop-kontakt (1.3)

I position 0 er støvsugeren frakoblet og

strømudtaget (1.2) uden strøm.

To driftsarter er mulig:

a) Kontaktstilling

„MAN“

Strømudtaget uden strøm.

Sugemotoren starter med det samme.

b) Kontaktstilling

„Auto“

Strømudtaget leverer strøm.

  Inden kontakten stilles på ”Auto”,

skal man sørge for, at det tilsluttede

apparat er slukket.

Sugemotoren starter, når det værktøj, som

er tilsluttet til apparatstikdåsen, indkobles.

3.3 Sugekraftregulering

(1.4)

Med sugekraftreguleringen kan sugekraften

varieres. Det muliggør en præcis tilpasning til

det forskellige materiale, som skal suges op.

3.4 Beskyttelse

mod overophedning

Til beskyttelse mod overophedning slukker

en temperatursikring for støvsugeren, før en

kritisk temperatur nås - sluk støvsugeren og

lad den afkøle i ca. 5 minutter.

Hvis det herefter ikke er muligt at tænde for

støvsugeren, kontaktes et Festool-service-

værksted.

3.5

Tilslutning af el-værktøj

  Vær opmærksom på den maksimale

tilslutningsværdi for strømudtaget

(se „Teksniske data“)!

  Vær opmærksom på at el-værktøjet

ikke er tændt når stikket sættes i

eller trækkes fra.

El-værktøjet tilsluttes til strømudtaget (1.2).

3.6

Tilslutning af trykluftværktøj

  Vær opmærksom på at trykluftværk-

tøjet ikke er tændt, når stikket sæt-

tes i eller trækkes fra.

Når trykluftmodulet (1.8) (452829; for CTL

33 LE SG og CTL 44 LE indeholdt i leverings-

omfanget) er monteret, virker støvsuge-

background image

46

rens startautomatik også i forbindelse med

trykluft-værktøjer. Derudover anbefaler

vi påmontering af forsynings-enheden VE

(452797). Forsyningsenheden filtrer og

smører trykluften og muliggør en regulering

af lufttrykket. For tilslutning af Festool-

trykluftværktøjer med IAS-system, kan der

leveres et IAS-adapter (454757).

For at garantere en forstyrrelsesfri funktion

af støvsugerens startautomatik, skal værk-

tøjets driftstryk mindst være på 6 bar.

4 Betjening

4.1

Åbning/lukning af støvsugeren

- Låseklemmerne (2.2) åbnes,

- overdelen (2.4) trækkes op, indtil støtten

(2.5) går i hak.

Støvsugeren lukkes i omvendt rækkefølge.

For at kunne udløse støtten, skal overdelen

løftes en smule.

4.2 Udskiftning

af

fi

 lter

  Vær under følgende arbejder op-

mærksom på, at De ikke unnødigt

ophvirvler støv.

  Hvis der må regnes med sundheds-

farlig støv, bør De bære en P2-respi-

rator!

a)

Filterposen (3.4) udskiftes

Best.nr.:

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- Støvsugeren åbnes,

- den  brugte

fi

 lterpose fjernes (se påtrykt

vejledning på

fi

 lterposen),

- den  brugte

fi

 lterpose bortskaffes i over-

enstem-melse med gældende lovbestem-

melser,

- støvbeholderen (2.10) og sugeturbinens

hus (3.1) renses fuldstændigt (afviskes

med et fugtigt viskestykke),

- en ny

fi

 lterpose sættes i (se påtrykt vejled-

ning på

fi

 lterposen).

Vigtigt

: Filterposens

muffe (3.3) trykkes kraftigt på indsug-

ningsåbningen (3.2)!

- Støvsugeren lukkes.

b)

Filterelementet (2.3) udskiftes

Best.nr.:

452923

  Sug ikke uden

fi

 lterelement! Det kan

medføre motorskader.

- Støvsugeren åbnes,

- det  brugte

fi

 lterelement afmonteres (se

påtrykt vejledning på

fi

 lterelementets em-

ballage),

- det  brugte

fi

 lterelement bortskaffes i en

støvtæt lukket pose og i overenstemmelse

med de gældende lovbestemmelser,

- støvbeholderen (2.10) og sugeturbinens

hus (3.1) renses fuldstændigt (afviskes

med et fugtigt viskestykke),

- det nye

fi

 lterelement monteres (se påtrykt

vejledning på filterelementets embal-

lage),

- Støvsugeren lukkes.

4.3 Rensning

af

fi

 lterelementet

For rensning af

fi

 lterelementet skal hånd-

taget (2.1) bevæges frem og tilbage ca. 10

gange.

Bemærkning

: Rensning af

fi

 lterele-

mentet er kun nødvendig, hvis støvsugeren

bruges uden

fi

 lterpose.

4.4

Tømning af støvbeholder (2.10)

Før støvbeholderen tømmes skal støvsuge-

rens overdel afmonteres!

- Støvsugeren åbnes,

- overdelen løftes en smule, tryk på støtten

(2.5),

- og vip overdelen op indtil anslag (lodret

stilling),

- overdelen fjernes vandret fremefter,

- støvbeholderen tømmes,

- overdelen sættes på igen.

Bemærk

: Begge

overdelens bolte skal sættes komplet ind i

udsparingerne (1.5)!

- Støvsugeren lukkes.

 4.5  Bremse

Ved hjælp af hjulbremserne (2.8) kan hju-

lene blokeres, så støvsugeren ikke ruller væk

ukontrolleret.

4.6

Slangedepot (medleveres til dels)

Fastgørelse af slangedepotet på støvsuge-

ren: se ill. 4. Efter endt arbejde kan støv-

sugerslangen føres gennem åbningen (4.1)

og opbevares i slangedepotet. Støvsugerled-

ningen kan føres gennem åbningen (4.2) og

ligeledes opbevares i slangedepotet.

5 Anvendelse

- Ved hjælp af de låse (1.11) kan der monte-

res en systainer på a

fl

 ægnings

fl

 aden (1.9).

Desuden kan der opbevares værktøj eller

tilbehør på a

fl

 ægnings

fl

 aden eller i stuve-

fagene (1.6, gælder okke for CTL 22).

- I åbningen (1.7) kan der sættes en slange-

holder (1.10) (487072). Ved hjælp af slan-

geholderen kan sugeslangen føres frem

til værktøjet oppefra. Alternativt kan der

background image

47

monteres en slangeholder (452998), på

hvilken indsugningsslangen kan oprulles.

- Kørehåndtaget (2.11) (452921, for CTL 44

og CTL 55 indeholdt i leveringsomfanget)

sørger for en nem transport  af støvsuge-

ren. På kørehåndtagets liste (2.9) kan De

fastgøre tilbehør, f. eks. sugerør.

- Ved at sætte sugeslangen i udblæsnings-

åbningen (2.7) kan denne bruges som

blæser.

5.1

Sugning af tørre stoffer

  For opsugning af sundhedsfarlige

stoffer er det forskrift at bruge en

fi

 lterpose!

Før de suger tørre stoffer bør de sætte en

fi

 lterpose i beholderen. De opsugede stoffer

kan så nemt bortskaffes.

Efter opsugning af væsker er

fi

 lterelementet

vådt. Et vådt

fi

 lterelement sætter sig huri-

gere tæt under opsugning af tørre stoffer.

Derfor bør et vådt

fi

 lterelement enten tørres

eller udskiftes med et nyt, før de begynder

at opsuge tørre stoffer.

5.2

Opsugning af væsker

  Brandbare væsker må ikke opsu-

ges!

  Når der udtræder skum eller væske

skal arbejdet omgående afbrydes og

støvbeholderen tømmes.

Fø de begynder at opsuge væsker skal

fi

 l-

terposen fjernes. Det anbefales at bruge et

specielt våd

fi

 lter. Når den maksimale fyld-

ningsstand er nået, sørger fyldningsstand-

viserne (2.12) for at støvsugeren afbrydes

automatisk.

6 Efter

arbejdet

- Sluk for sugeren og træk netstikket ud af

stikkontakten.

- Rul tilslutningsledningen (2.6) op.

- Tøm smudsbeholderen.

- Støvsugeren renses indvendig og udvendig

med et viskestykke.

- Apparatet skal stilles i et tørt rum, beskyt-

tet mod ubeføjet brug.

Service og vedligeholdelse

  Træk altid stikket ud af stikdåsen før

arbejde påbegyndes med maskinen!

  Alt service- og vedligeholdelsesar-

bejde, hvor man skal åbne motorka-

binettet, må udelukkende gennem-

føres af et autoriseret kundeservice-

værksted.

Mindst en gang om året skal en af producen-

ten instrueret person gennemføre en sikker-

hedsteknisk kontrol, f. eks. for beskadigelse

af

fi

 ltret, apparatets tæthed, kontrolanord-

ningernes funktion.

For vedligeholdelsesarbejder gennemført af

brugeren skal apparatet adskilles og renses,

før vedligeholdelsesarbejder påbegyndes.

Vedligeholdelsesarbejder må kun gennemfø-

res såfremt de ikke medfører nogen fare for

vedligeholdelsespersonalet eller andre per-

soner. Egnede forsigtighedsforanstaltninger

er dekontaminering før apparatet adskilles,

lokal tvangsudluftning af arbejdspladsen,

rensning af arbejdspladsen og egnede per-

sonlige værnemidler.

8 Tilbehør,

fi

 lter

Bestillingsnumrene for tilbehør og filter

fi

 nder De i Deres Festool-kataloget eller på

internettet under „www.festool.com“.

9 Garanti

I henhold til de respektive landes lovbestem-

melser yder vi en garanti for materiale- eller

produktionsfejl – dog mindst på en periode

af 12 måneder. Inden for EU-medlemsstater-

ne udgør denne garantiperiode 24 måneder

(bevis via faktura eller leveringsformular).

Skader, der især kan føres tilbage til natur-

lig slitage, overbelastning, faglig ukorrekt

omgang i modstrid med betjeningsvejled-

ningen og skader, der forårsages af bru-

geren eller en anden anvendelse, der er i

modstrid med betjeningsvejledningen, eller

der var kendt ved købet, er udelukket af

garantien. Vi frasiger os ligeledes ethvert

ansvar for skader, som skyldes anvendelse

af ikke-originalt tilbehør og forbrugsmateria-

ler (f.eks. bagskiver). Krav fra kundens side

kan udelukkende accepteres, hvis maskinen/

værktøjet sendes tilbage til leverandøren

eller et serviceværksted, der er autoriseret

af Festool. Opbevar betjeningsvejledningen,

sikkerhedsanvisningerne, reservedelslisten

og bonen. Derudover gælder fabrikantens

aktuelle garantibetingelser.

Bemærkning

På grund af konstant forsknings- og ud-

viklingsarbejde forbeholdes retten til at

gennemføre ændringer af de tekniske op-

lysninger.

background image

48

Bildesymboler

 Obs,

Fare!

  Anvisning, Les merknaden!

Advarsel

: Dette apparatet innehol-

der helseskadelig støv.

1 Forskriftsmessig

bruk

Den mobile støv-/våtsugeren er bereg-

net på suging av helseskadelig støv med

MAK-verdier opptil 1 mg/m³ tilsvarende

støvklasse ’L’ i henhold til IEC 60335-2-

69. Sugeinnretningene er også forutsatt å

kunne brukes til å suge opp vann. Suge-

innretningene er i henhold til EN 60335-1

og EN 60335-2-69 egnet til å kunne tåle

forhøyet påkjenning ved industriell bruk.

2 Sikkerhetshenvisninger

- Bruk kun originalt Festool-tilbehør.

Advarsel

: Dette apparatet inneholder

helseskadelig støv. Tømming og vedlike-

hold inklusive

fi

 lterbytte må bare utføres

av autorisert fagpersonell med egnet ver-

neutstyr. Igangsetting må ikke skje før det

komplette

fi

 ltersystemet er installert.

- Dette apparatet må ikke brukes av personer

(herunder barn) med begrensede fysiske,

sensoriske eller mentale ferdigheter eller

personer som ikke har tilstrekkelig erfa-

ring/ kunnskaper, med mindre de er under

oppsyn av en person som er ansvarlig for

sikkerheten deres, eller har fått informas-

jon om hvordan de skal bruke apparatet

av denne personen. Barn må holdes under

oppsyn slik at de ikke leker med apparatet.

Tekniske data Mobil støv-/våtsuger

Opptatt effekt

350 - 1200 W

Tilslutningseffekt verktøy-

kontakt:

CE

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Volumstrøm (luft) maksimalt, turbin

228 m³/h

Undertrykk maksimalt, turbin

23000 Pa

Filterover

fl

 ate

14000 cm²

Sugeslange

Ø 27 mm x 3,5 m

Lydtrykknivå ihht. DIN 60704-1

72 dB(A)

Nettledningens lengde

7,5 m

Beksyttelsesgrad

IP X4

Beholderinnhold

CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Utvendige mål D x B x H

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Vekt

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

De oppgitte illustrasjoner

fi

 nnes ved begynnelsen av bruksanvisningen.

background image

49

- Apparatet må bare brukes i områder med

tilstrekkelig ventilasjon (lokale og nasjona-

le vernebestemmelser skal observeres).

- Sug aldri inn gnister eller varme spon.

- Med unntak av trestøv, skal det aldri suges

inn brennbart eller eksplosivt støv (f.eks.

magnesium, aluminium osv.) -

Eksplo-

sjonsfare!

- Ikke sug inn brennbare eller eksplosive

væsker (f.eks. bensin, fortynning osv.) -

Eksplosjonsfare!

- Ikke sug opp aggressive væsker/tørre stof-

fer (syrer, baser, oppløsningsmidler osv.)

- Når apparatet ikke brukes og før vedlike-

holds-arbeider trekk støpslet ut av stikk-

kontakten.

- Ta ikke i kabelen mens du trekker ut stikk-

kontakten.

- Beskytt kabelen mot varme, olje og skarpe

kanter.

- Kontrollér regelmessig støpsel og kabel,

og hvis disse er skadde la de fornyes av

en fagmann.

- Apparatene må ikke utsettes for regn.

- Apparatet må ikke løftes og transporteres

på håndtaket ved hjelp av krankrok eller

løfteinnretning.

- Apparatet må bare benyttes av personer

som er opplært for håndtering av apparatet

og som har fått i oppdrag å benytte dette.

- Er sunnhetsskadelig støv suget opp, skal

sugeren og alt tilbehør rengjøres helt inn-

og utvendig ved støvsuging og avtørking

før fjerning fra det forurensede området.

Deler som ikke kan rengjøres fullstending,

skal pakkes og forsegles lufttett i plast for

transport.

- Av sikkerhetsgrunner må maskinen bare

kobles til jordet stikkontakt.

Forberedelse og igangsetting av

apparatet

Tilbehørene er pakket sammen i beholderen

(2.10). Ta dem ut før første gangs bruk.

3.1 Elektrisk

tilkobling

  Nett-spenning og frekvens må

stemme overens med angivelsene

på typeskiltet!

Pass på at sugeren er slått av før nettka-

belen tilsluttes en kontakt.

Det antistatiske systemet (AS)

Under suging vil det gjennom friksjon i

sugeslangen oppstå statisk opplading.

Dette kan for operatøren gi seg utslag i

ubehagelige, elektriske støt. For å avlede

disse statiske oppladingene er støvsugeren

som standard utstyrt med et antistatic-

system. Hertil må man imidlertid benytte

en antistatic-slange. Antistatic-funksjonen

kan bare sikres dersom støpselet er koblet

til en jordet stikkontakt.

3.2

På/Av bryter (1.3)

I posisjonen 0 er sugeren slått av og verk-

tøy-kontakten (1.2) strømløs.

To driftsmodi er mulige:

a) Bryterstilling

„MAN“

Verktøykontakten er strømløs.

Støvsugerens motor starter omgående.

b) Bryterstilling

„Auto“

Verktøykontakten er strømførende.

  Før bryteren stilles til “Auto” må det

kontrolleres at apparatet som er

tilkoplet er slått av.

Støvsugerens motor starter når verktøyet

som er tilkoplet slåes på.

3.3 Sugekraftregulering

(1.4)

Med sugekraftreguleringen kan sugeytelsen

varieres. Dette muliggjør en eksakt tilpas-

ning til de forskjellige materialene som

suges opp.

3.4 Temperatursikring

Som beskyttelse mot overoppheting utko-

pler temperatursikringen støvsugeren før

en kritisk temperatur oppnås - støvsuger

utkoples og avkjøles i ca. 5 minutter.

Hvis støvsugeren deretter ikke kan koples

inn igjen, ta kontakt med en Festool-ser-

vicestasjon.

3.5

Tilslutning av elektroverktøy

  Ta hensyn til maksimal tislutningsef-

fekt på verktøykontakten (se «Tek-

niske data»)!

  Pass på at verktøyet er slått av før

støpselet settes i eller tas ut.

Elektroverktøy kan tilsluttes verktøykon-

takten (1.2).

3.6

Tilkobling av trykkluftsverktøy

  Se til at trykkluftsverktøyet er slått

av ved til- og frakobling.

Ved å montere trykkluftmodulen (1.8)

(452829; allerede inkludert i leverings-

omfanget for CTL 33 LE SG og CTL 44 LE)

virker sugerens startautomatikk også i

forbindelse med trykkluftverktøy. I tillegg

anbefales montering av forsyningsenheten

background image

50

VE (452797). Forsyningsenheten

fi

 ltrerer og

smører trykkluften og muliggjør regulering

av lufttrykket. For tilslutning av Festool

trykkluftverktøy med IAS system kan et IAS

tilslutningsstykke (454757) skaffes.

For at startautomatikken skal fungere

korrekt, må verktøyets driftstrykk være 6

bar.

4 Håndtering

4.1

Åpning/lukking av sugeren

- Åpne låseklemmene (2.2),

- overdelen (2.4) svinges oppover til støtten

(2.5) kommer i stoppstilling.

Lukking foregår i omvendt rekkefølge. For

å bringe støtten tilbake, må først overdelen

løftes litt.

4.2 Bytting

av

fi

 lter

  Før en utfører arbeidspunktene ned-

enfor, må det passes på at støv ikke

unødig virvles opp.

  Ved helseskadelig støv skal P2 ån-

dedrettsvern brukes.

a) Bytt

fi

 lterpose (3.4)

Bestillingsnr.:

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- Åpne sugeren,

- ta ut den brukte

fi

 lterposen (se instruks

på

fi

 lterposen),

- deponér den brukte

fi

 lterposen i henhold

til forskrifter for denne typen avfall,

- rengjør fullstendig smussbeholderen

(2.10) og rommet (3.1) for sugeviften

(med bruk av en fuktig klut),

- legg inn ny

fi

 lterpose (se instruks på

fi

 lter-

posen).

Viktig

: Filterposemuffen (3.3) må

trykkes kraftig mot innløpsrøret (3.2)!

- lukk sugeren.

b) Bytt

fi

 lterelement (2.3)

Bestillingsnr.:

452923

  Ikke bruk støvsugeren uten

fi

 lter-

element! Dette kan føre til skader

på motoren.

- Åpne sugeren,

- ta ut det brukte

fi

 lterelementet (se in-

struks på

fi

 lterelementets innpakning),

- legg det brukte

fi

 lterelementet i en støv-

tett pose som lukkes og deponeres i hen-

hold til gjeldende forskrifter,

- rengjør fullstendig smussbeholderen

(2.10) og rommet (3.1) for sugeviften

(med bruk av en fuktig klut),

- sett inn nytt

fi

 lterelement (se instruks på

fi

 lter-elementets innpakning),

- lukk sugeren.

4.3 Rengjøring

av

fi

 lterelementet

For å rengjøre elementet, skal gripehånd-

taket (2.1) beveges frem og tilbake ca. 10

ganger.

Merknad

: Rengjøring av

fi

 lter-

elementet er bare påkrevet når sugeren

har vært i bruk uten at

fi

 lterpose har vært

montert.

4.4

Tøm støvbeholderen (2.10)

Før tømming av smussbeholderen må su-

gerens overdel alltid tas av!

- Åpne sugeren,

- løft overdelen litt og trykk på støtten

(2.5)

- sving overdelen oppover til den stopper

(loddrett stilling),

- trekk ut overdelen vannrett fremover,

- tøm smussbeholderen,

- sett overdelen på plass igjen.

Obs

: Begge

boltene i overdelen skal føres fullstendig

inn i utsparingene (1.5)!

- Lukk sugeren.

4.5 Støtte/brems

Med bremsene (2.8) kan hjulene blokkeres

slik at sugeren ikke

fl

 ytter seg.

4.6

Slangedepot (enkelte deler føl-

ger med)

Feste av slangedepot på støvsugeren: se

bilde 4.

Når arbeidet er avsluttet, kan du tre slan-

gen gjennom åpningen (4.1) og inn i slan-

gedepoet. I åpningen (4.2) kan du sette

inn nettkabelen og også legge denne inn i

slangedepotet.

5 Bruk

- På avlastnings

fl

 aten (1.9) kan en ved hjelp

av de to låseklemmene (1.11) feste en

systainer. Videre kan en på avlastnings-

fl

 aten og i oppbevaringsrommene (1.6,

ikke for CTL 22) legge fra seg verktøy og

tilbehør.

- I åpningen (1.7) kan en stikke inn en

slangeholder (1.10) (487072). Med slan-

geholderen føres slangen ovenfra inn til

background image

51

apparatet. Alternativt kan en slangekrok

(452998) for å vikle opp sugeslangen

festes her.

- Trillehåndtaket (2.11) (452921; allerede

inkludert i leveringsomfanget for CTL 44

og CTL 55) letter transport av sugeren.

På listen (2.9) på dette håndtaket kan en

feste tilbehør som f. eks. sugerør.

- Ved å montere en sugeslange i utblås-

ningsåpningen (2.7) får en tilgang til

blåseluft.

5.1 Tørrsuging

  Ved oppsuging av helseskadelige

stoffer er bruk av

fi

 lterpose  helt

nødvendig i henhold til forskrifter!

Før oppsuging av tørrstoff bør en alltid

sørge for at det ligger en

fi

 lterpose i behol-

deren. Det er da enkelt å kvitte seg med

det som suges opp. Etter at væsker er

suget opp, vil

fi

 lterelementet være fuktig.

Et fuktig

fi

 lterelement tetter seg raskere

når tørrstoff senere suges opp. Derfor bør

fi

 lterelementet tørkes før tørrsuging, eller

det bør erstattes av et nytt.

5.2 Våtsuging

  Brennbare væsker må ikke suges

opp!

  Hvis skum eller væske trenger ut,

skal arbeidet straks stanses og

smussbeholderen tømmes.

Før en prøver å suge opp væsker, skal som

grunnregel

fi

 lterposen tas ut. Det anbefales

å bruke et særskilt våt

fi

 lter.

Når maksimalt fyllenivå er nådd, vil nivå-

måleren (2.12) automatisk bryte sugepro-

sessen.

Etter at arbeidene er avsluttet

- Støvsugeren slås av og støpselet trekkes

ut av stikkontakten.

- T i l ko p l i n g s l e d n i n g e n   ( 2 . 6 )   r u l l e s

sammen.

- Smussbeholderen tømmes.

- Rengjør sugeren inn- og utvendig ved

støvsuging og ved å tørke den av.

- Apparatet skal lagres i et tørt rom, beskyt-

tet mot bruk av uvedkommende.

Vedlikehold og pleie

  Trekk alltid støpselet ut av stikkon-

takten før du utfører (reparasjons)

arbeid på maskinen .

  Alt vedlikeholds- og servicearbeid

som krever at motorhuset åpnes

skal alltid utøres på et autorisert

kundeserviceverksted.

Minst én gang årlig skal en sikkerhetstek-

nisk kontroll foretas av fabrikanten eller av

en særskilt opplært person. Dette omfatter

f. eks. skade på

fi

 lteret, generell tetthet av

apparatet og kontrollutstyrets funksjon.

For vedlikehold foretatt av bruker må ap-

paratet tas fra hverandre, rengjøres og

vedlikeholdes kun i den utstrekning dette

ikke medfører fare for vedlikeholdsperso-

nell og andre personer.  Nødvendige sik-

kerhetstiltak omfatter dekontaminering

før demontasje, lokalt avtrekk der demon-

tasjen

fi

 nner sted, rengjøring av området

der vedlikeholdet foretas og bruk av egnet

personlig verneutstyr.

8 Tilbehør,

fi

 lter

Bestillingsnumrene til tilbehør og

fi

 lter

fi

 n-

nes i Deres Festool-katalogen eller på In-

ternett under „www.festool.com“.

Ansvar for mangler

For våre apparater er vi ansvarlig for ma-

terial- eller produksjonsfeil i samsvar med

gjeldende nasjonale bestemmelser, i minst

12 måneder. Denne tiden 24 måneder

innenfor EU-stater (bevises med regning

eller følgeseddel). Skader som spesielt

skyldes slitasje, overbelastning, ufagmes-

sig håndtering, eller skader forårsaket

av brukeren eller annen bruk i strid med

bruksanvisningen, eller skader som var

kjent ved kjøp av apparatet omfattes ikke

av dette ansvaret. I tillegg unntas skader

som kan føres tilbake til bruk av ikke-ori-

ginalt tilbehør og forbruksmaterialer (f.eks.

slipetallerken). Reklamasjoner kan bare

godtas hvis apparatet ikke ble demontert

og returneres til leverandøren eller et auto-

risert Festool-serviceverksted. Ta godt vare

på bruksanvisningen, sikkerhetsforskrifter,

reservedelsliste og kvittering. Dessuten

gjelder produsentens aktuelle betingelser

for ansvar ved mangler.

Anmerkning

På grunn av kontinuerlige forsknings- og

utviklingsarbeid tas det forbehold om end-

ringer av de tekniske spesi

fi

 kasjonene  i

dette dokumentet.

background image

52

Símbolos

 Atenção,

perigo!

  Instrução, ler indicações/notas!

Precaução

: Este aparelho contem

pós nocivos à saúde.

Utilização em conformidade

De acordo com a sua

fi

 nalidade, os aspira-

dores são apropriados para a aspiração de

pós nocivos à saúde com valores MAK até 1

mg/m³, consoante classe ‘L’ da IEC 60335-

2-69. De acordo com a sua

fi

 nalidade, os

aspiradores são apropriados para aspirar

água. Segundo a EN 60335-1 e a 60335-

2-69 os aspiradores podem ser sujeitos a

solicitações elevadas quando usados nas

indústrias.

Avisos de segurança

- Utilizar unicamente acessórios originais

Festool.

Precaução

: Este aparelho contem pós

nocivos à saúde. O esvaziamento, assim

como os trabalhos de conservação, inclu-

sive a substituição de

fi

 ltros, só podem

ser efectuados por peritos autorizados,

munidos de equipamento de protecção

individual. Não ligar o aparelho antes de

ter instalado por completo o sistema de

fi

 ltragem, e antes de ter veri

fi

 cado.

- Esta ferramenta não está destinada a ser

utilizada por pessoas (incluindo crianças)

com faculdades físicas, sensoriais ou

mentais limitadas, ou com falta de expe-

riência e/ou conhecimentos, a não ser que

sejam vigiadas por pessoas responsável

Dados técnicos  Aspiradores móveis

Potência consumida

350 - 1200 W

Potência ligada na tomada

do aparelho máx.:

CE

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Fluxo volumétrico (ar) máx., turbina

228 m³/h

Vácuo máx., turbina

23000 Pa

Superfície

fi

 ltrante

14000 cm²

Mangueira de aspiração

Ø 27 mm x 3,5 m

Nível de pressão acústica cf. DIN 60704-1

72 dB(A)

Comprimento do cabo de ligação à rede

7,5 m

Classe de protecção

IP X4

Capacidade do recipiente   CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Dimensões P x L x A

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Peso

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

As

fi

 guras indicadas encontram-se no início das instruções de operação.

background image

53

pela sua segurança ou tenham recebido

dela instruções relativamente à utilização

da ferramenta. As crianças devem ser

vigiadas, para se assegurar que elas não

brincam com a ferramenta.

- O aparelho só pode ser usado em um re-

cinto com ventilação su

fi

 ciente (atender os

regula-mentos nacionais contra acidentes

de trabalho).

- Não aspirar chispas ou limalhas incandes-

centes.

- Exceptuando o pó de madeira, não aspi-

rar pós in

fl

 amáveis ou explosivos (p. ex.

magnésio, alumínio, etc.) -

Perigo de

explosão!

- Não aspirar líquidos combustíveis ou ex-

plosivos (por ex. gasolina, diluentes, etc.)

Perigo de explosão!

- Não aspirar líquidos agressivos/substân-

cias sólidas (ácidos, lixívias, solventes,

etc.).

- Tirar a

fi

 cha da tomada, quando o apare-

lho não for usado ou quando trabalhos de

conservação forem feitos..

- Não puxar a

fi

 cha da tomada pelo cabo.

- Proteja o cabo de calor, de óleo e de ares-

tas vivas.

- Veri

fi

 que periodicamente a

fi

 cha e o cabo.

Mande substituí-los por uma o

fi

 cina  au-

torizada do serviço de atendimento aos

clientes, quando houver dani

fi

 cações.

- Não expor os aparelhos à chuva.

- Não levantar e transportar o aparelho por

meio de um gancho de guindaste ou por

meio de um dispositivo de elevação

fi

 xado

à pega.

- O aparelho pode ser usado apenas por

pessoas que foram instruídas no seu

manuseio e que foram encarregadas do

serviço.

- Caso fossem aspirados pós nocivos à

saúde, o aparelho e todos os acessórios

devem ser limpos completamente (por

dentro e por fora), por aspiração ou pas-

sando um pano, antes de retirá-los da

zona contaminada. Para o trans-porte, os

componentes que não podem ser limpos

por completo, devem ser colocados em um

saco plástico hermeticamente fechado.

- Por razões de segurança, o aparelho só

pode ser colocado em funcionamento

através de uma tomada com protecção

de terra.

Preparar o aparelho e colocação

em funcionamento

Os acessórios são fornecidos juntamente,

deitados, no depósito (2.10), e devem ser

retirados antes de se efectuar a primeira

colocação em funcionamento.

3.1 Ligação

eléctrica

  A tensão e a frequência da rede

devem corresponder às indicações

constantes na placa de marca!

Ao introduzir o cabo de ligação à rede, aten-

tar para que o aspirador esteja desligado.

O Sistema Antiestático (AS)

Surgem cargas electrostáticas na manguei-

ra de aspiração, devido à fricção. Estas car-

gas podem fazer sentir-se, de uma maneira

desagradável, no operador, através de cho-

ques eléctricos. Para derivar estas cargas

electrostáticas, o aparelho aspirador está

dotado de um sistema antiestático como

padrão. Para tanto, precisa-se, porém, de

uma mangueira antiestática.

A função antiestática apenas está assegu-

rada se a

fi

 cha estiver introduzida numa

tomada com protecção de terra.

3.2

Interruptor ligar/desligar (1.3)

Na posição 0, o aspirador está desligado e

a tomada do aparelho (1.2) está desener-

gizada.

São possíveis dois modos operacionais:

a)

Posição de comutação „MAN“

A tomada do aparelho está desenergizada.

O motor de aspiração dá partida imediata-

mente.

b)

Posição de comutação „Auto“

A tomada do aparelho está sob tensão.

  Antes de girar o interruptor para

a posição de comutação „Auto“

assegurar-se, que o dispositivo co-

nectado esteja desligado.

O motor de aspiração começa a rodar, quan-

do a ferramenta conectada for ligada.

3.3

Regulação da potência de aspi-

ração (1.4)

A regulação da potência de aspiração

permite variar a força de sucção. Assim é

possível adaptar a potência com precisão

às diferentes tarefas de aspiração.

background image

54

3.4 Disjuntor

térmico

Para a protecção contra o aquecimento

excessivo, um fusível térmico desliga o

aspirador, antes de atingir uma tempera-

tura crítica - desligar o aspirador e deixar

arrefecer durante aprox. 5 minutos.

Se, decorrido este período, o aspirador não

puder ser ligado, é favor entrar em contacto

com a assistência técnica da Festool.

3.5

Conectar uma ferramenta eléc-

trica

  Respeitar a potência ligada máxima

da tomada do aparelho (veja „Dados

Técnicos“)!

  Prestar atenção para que a ferra-

menta eléctrica esteja desligada ao

inserir e retirar a

fi

 cha.

Conectar a ferramenta eléctrica na tomada

do aparelho (1.2).

3.6 Ligar

a ferramenta de ar compri-

mido

  Prestar atenção para que, ao encai-

xar e desencaixar, a ferramenta de

ar comprimido esteja desligada.

Graças à incorporação do módulo pneu-

mático (1.8) (452829; nos modelos

CTL 33 LE SG e CTL 44 LE está inclusa no

forne-cimento), o mecanismo automático

de conexão do aparelho funciona igual-

mente em conjunto com ferramentas de

ar comprimido.

A título de suplemento recomendamos a

unidade de tratamento de ar comprimido

(452797). Esta unidade

fi

 ltra e lubri

fi

 ca o ar

com-primido e torna possível a regulagem

da pressão.

Para poder ligar ferramentas de ar compri-

mido Festool do sistema IAS, está disponí-

vel uma peça de junção IAS (454757).

Para garantir o perfeito funcionamento

do mecanismo automático de conexão, a

pressão operacional da ferramenta deve

ser de 6 bar.

4 Manuseio

4.1

Abrir/fechar o aparelho aspira-

dor

- Abrir os fechos rápidos (2.2),

- Virar a parte superior do aspirador (2.4)

para cima, até o apoio (2.5) engatar.

O fechamento obedece a sequência inversa.

Para poder retirar ou desengatar o apoio,

a parte superior do aspirador tem que ser

levantada um pouco.

4.2 Trocar

fi

 ltro

  Usar toda a cautela nos seguintes

trabalhos, para evitar que poeira

seja levantada desnecessariamen-

te.

  Colocar uma máscara respiratória

P2 quando se trata de pós nocivos

à saúde!

a)

Substituir o saco de

fi

 ltragem

(3.4)

n° de encomenda:

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- abrir o aparelho aspirador,

- retirar o saco de

fi

 ltragem usado (veja

etiqueta no saco de

fi

 ltragem),

- recolher o saco de

fi

 ltragem usado con-

forme as determinações legais,

- limpar completamente o recipiente para

sujidade (2.10) e o espaço (3.1) para a

turbina de aspira-ção (com um pano hú-

mido),

- colocar um novo saco de

fi

 ltragem (veja

etiqueta no saco de

fi

 ltragem).

Impor-

tante

: Pressionar o bocal do saco de

fi

 ltragem (3.3) fortemente contra o bocal

de admissão (3.2)!

- Fechar o aparelho de aspiração.

b)

Substituir o elemento de

fi

 ltra-

gem (2.3)

n° de encomenda:

 452923

  Não aspirar sem elemento de

fi

 ltra-

gem! Isso pode dani

fi

 car o motor.

- abrir o aparelho aspirador,

- desmontar o elemento

fi

 ltrante  usado

(veja nota na embalagem do elemento

fi

 ltrante),

- recolher o elemento

fi

 ltrante usado em um

saco hermeticamente fechado, conforme

as determinações legais,

- limpar completamente o recipiente para

sujidade (2.10) e o espaço (3.1) para a

turbina de aspiração (com um pano hú-

mido),

background image

55

- montar um novo elemento

fi

 ltrante (veja

nota na embalagem do elemento

fi

 ltran-

te),

- fechar o aparelho de aspiração.

4.3

Limpar o elemento

fi

 ltrante

Para efectuar a limpeza, mover o manípulo

(2.1) aprox. 10 vezes para frente e para

trás.

Observação

: A limpeza do elemento

fi

 ltrante é necessário apenas, quando o as-

pirador trabalha sem saco de

fi

 ltragem.

4.4

Esvaziar o depósito para sujida-

de (2.10)

Antes de esvaziar o recipiente para sujida-

de, é indispensável retirar a parte superior

do aspirador!

- abrir o aparelho aspirador,

- levantar a parte superior levemente, pres-

sionar o apoio (2.5),

- virar a parte superior para cima, (posição

vertical) até o esbarro,

- retirar a parte superior movendo-a para

a frente, no sentido horizontal,

- esvaziar o recipiente para sujidade,

- recolocar a parte superior.

Atenção

: In-

troduzir os dois pinos da parte superior

completamente nos rebaixos (1.5)!

- fechar o aparelho aspirador.

4.5 Pedestal/travão

Os travões (2.8) podem bloquear as rodas,

impossibilitando assim o deslocamento des-

controlado do aparelho aspirador.

4.6

Depósito para tubo

fl

 exível  (em

parte no âmbito de fornecimento)

Fixação do depósito para tubo

fl

 exível  no

aspirador: ver

fi

 gura 4.

Depois de concluído o trabalho, pode

conduzir o tubo

fl

 exível de aspiração pela

abertura (4.1) e guardá-lo no depósito para

tubo

fl

 exível. Pode conduzir o cabo de rede

pela abertura (4.2) e guardá-lo também no

depósito para tubo

fl

 exível.

5 Utilização

- Na superfície de depósito (1.9) um “Sys-

tainer” pode ser

fi

 xado por meio dos dois

fechos (1.11). Ademais podem ser colo-

cados ferramentas ou acessórios nesta

superfície e nos compartimentos (1.6, não

no caso do modelo CTL 22).

- Um suporte de mangueira (1.10) (487072)

pode ser en

fi

 ado no orifício (1.7). O supor-

te permite levar a mangueira de aspiração

de lado de cima à ferramenta. Para enrolar

a mangueira de aspiração, o gancho de

mangueira (452998) pode ser colocado,

como uma alternativa.

- A pega de empurrar (2.11) (452921; nos

modelos CTL 44 e CTL 55 está inclusa no

fornecimento) facilita a movimentação

do aspirador. Na barra (2.9) da pega de

empurrar podem ser

fi

 xos acessórios, por

ex. tubos de aspiração.

- Ao introduzir uma mangueira de aspiração

na abertura de escape (2.7), o utilizador

dispõe de ar soprado.

5.1

Aspirar materiais secos

  É absolutamente imprescindível

fazer uso de um saco de

fi

 ltragem

quando se trata de materiais nocivos

à saúde!

Antes de aspirar materiais secos, um saco

de

fi

 ltragem sempre deveria ser colocado

no recipiente. Então

fi

 ca fácil recolher o

material aspirado.

Depois de aspirar líquidos, o elemento

fi

 l-

trante

fi

 ca molhado e entope mais facilmen-

te, quando substâncias secas são aspiradas.

Por este motivo o elemento

fi

 ltrante deveria

ser seco, ou substituído por um outro, antes

de começar com a aspiração a seco.

5.2 Aspirar

líquidos

 Líquidos

in

fl

 amáveis não podem ser

aspirados!

  Parar o trabalho imediatamente e

esvaziar o recipiente para sujidade,

quando espuma ou líquido está a

aparecer.

Antes de aspirar líquidos, o saco de

fi

 l-

tragem deve ser removido por princípio.

Recomendamos usar um

fi

 ltro  especí

fi

 co

para líquidos.

Ao atingir o nível máximo de enchimento, o

indicador de nível (2.12) automaticamente

interrompe o processo de aspiração.

Depois do trabalho

- Desligar o aparelho aspirador E tirar a

fi

 cha da tomada.

- Enrolar o cabo de ligação à rede (2.6).

background image

56

- Esvaziar o recipiente para sujidade.

- Limpar o aparelho por dentro e por fora,

sujeitando-o à aspiração ou usando um

pano.

- Guardar o aparelho aspirador em um

recinto seco, protegido contra uso inde-

vido.

Conservação e cuidados

  Antes de se efectuar qualquer tra-

balho na máquina retirar sempre a

fi

 cha de ligação da tomada de cor-

rente!

  Todos os trabalhos de manutenção

e reparação, que exigem a abertura

da carcaça do motor, só podem ser

efectuadas por uma o

fi

 cina  autori-

zada do serviço após-venda.

Pelo menos uma vez por ano o fabricante,

ou uma pessoa devidamente instruída,

deve realizar uma veri

fi

 cação referente à

técnica de segurança, dizendo respeito por

ex. à dani

fi

 cação do

fi

 ltro, à estanquidade

do aparelho e à função dos dispositivos de

controlo.

Para efectuar a conservação, o aparelho

deve ser desarmado, limpo e inspeccionado,

desde que isto possa ser feito sem expor o

pessoal da manutenção e as demais pes-

soas ao perigo. As medidas de precaução

apropriadas en-globam a descontaminação

anterior à desmontagem do aparelho, ven-

tilação local forçada incluindo

fi

 ltragem, no

posto de desmontagem, limpeza do local de

manutenção e equipamento adequado de

protecção individual.

8 Acessórios,

fi

 ltros

Os números de encomenda para acessórios

fi

 ltros podem ser encontrados no catálogo

Festool ou na Internet sob ‘www.festool.

com’.

Prestação de garantia

Os nossos aparelhos estão ao abrigo de

prestação de garantia referente a defeitos

do material ou de fabrico de acordo com

as regulamentações nacionalmente legisla-

das, todavia no mínimo 12 meses. Dentro

do espaço dos estados da EU o período

de prestação de garantia é de 24 meses

(prova através de factura ou recibo de en-

trega). Danos que se devem em especial

ao desgaste natural, sobrecarga, utilização

incorrecta ou danos por culpa do utilizador

ou qualquer outra utilização que não res-

peite o manual de instruções ou conhecidos

aquando da aquisição, estão excluídos da

prestação de garantia. Também se excluem

os danos causados pela utilização de aces-

sórios que não sejam originais e materiais

de desgaste (p. ex., pratos de lixar).

Reclamações só podem ser reconhecidas

caso o aparelho seja remetido todo mon-

tado (completo) ao fornecedor ou a um

serviço de assistência ao cliente Festool

autorizado. O manual de instruções, ins-

truções de segurança, lista de peças de

substituição e comprovativo de compra

devem ser bem guardados. São válidas, de

resto, as actuais condições de prestação de

garantia do fabricante.

Nota

Devido aos trabalhos de investigação e de-

senvolvimento permanentes, reserva-se o

direito às alterações das instruções técnicas

aqui produzidas.

background image

57

Значки

Внимание

опасно

!

Руководство

соблюдайте

инструк

-

ции

!

Внимание

Данный

аппарат

со

-

держит

вредные

виды

пыли

.

ME 77

Применение

по

назначению

Пылеудаляющие

аппараты

предназна

-

чены

для

всасывания

опасной

для

здо

-

ровья

пыли

с

ПДК

вредных

для

здоровья

веществ

до

 1

мг

/

мі

и

древесной

пыли

класса

 ’L’

согласно

 IEC 60335-2-69.

Пы

-

леудаляющие

аппараты

предназначены

для

всасывания

воды

Пылеудаляющий

аппарат

предназначен

также

для

сбора

воды

Пылеудаляющий

аппарат

пригоден

для

профессионального

использования

в

условиях

повышенных

нагрузок

в

со

-

ответствии

с

нормами

 EN 60335-1

и

 EN

60335-2-69.

Указания

по

технике

безопас

-

ности

Применяйте

только

оригинальные

при

-

надлежности

и

запасные

части

 Festool.

Внимание

Данный

аппарат

содержит

вредные

виды

пыли

Его

опорожнение

и

техуход

включая

заменч

фильтра

должны

ироизводиться

исключитель

-

но

допущенными

для

этих

работ

спе

-

циалистами

пользующимися

защитной

оснасткой

До

полной

установки

филь

-

Технические

данные



Пылеудаляющие

аппараты

Потребляемая

мощность

350 - 1200

Вт

Макс

установленная

мощность

на

штепсельном

разъёме

аппарата

:

CE

2400

Вт

CH,  DK

1100

Вт

GB 240 V/ 100 V

1800 W/ 500

Вт

AUS

1200

Вт

Макс

объём

потока

 (

воздух

),

Турбина

 228

мд

/

ч

Мак

c.

пониженное

давление

Тцмццное

знду

,

Турбина

 23000

Па

Площадь

фильтра

 14000

см

2

Отсасывающий

рукав

 Ø

27

мм

 x 3,5

м

Уровень

звуково

давления

по

 DIN 60704-1

72

дВ

(

А

)

Длинна

силового

кабеля

7,5

м

Вид

защиты

IP X4

Объём

емкости

CTL 22 E SG

22

л

CTL 33 E SG/CTL 33 LE SG

33

л

CTL 44 E/CTL 44 LE

44

л

CTL 55 E

55

л

Габариты

Г

х

Ш

х

В

CTL 22 E SG

625 x 380 x 550

мм

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660

мм

CTL 44 E/CTL 44 LE

710 x 380 x 935

мм

CTL 55 E

710 x 380 x 935

мм

Масса

CTL 22 E SG

13,1

кг

CTL 33 E SG/CTL 33 LE SG

15,6

кг

CTL 44 E/CTL 44 LE

20

кг

CTL 55 E

22

кг

Прилагаемые

иллюстрации

находятся

в

начале

руководства

по

эксплуатации

.

background image

58

тровальной

системы

контроля

Лицам

 (

включая

детей

с

ограниченны

-

ми

физическими

сенсорными

или

ум

-

ственными

способностями

или

не

имею

-

щим

необходимого

опыта

и

/

или

знаний

запрещается

использовать

данный

ап

-

парат

без

присмотра

или

инструктажа

со

стороны

ответственного

лица

Не

разрешайте

детям

играть

с

аппаратом

Эксплуатация

аппарата

разрешена

только

в

достаточно

проветриваемом

помещении

  (

соблюдать

национальные

правила

охраны

труда

!).

Запрещается

отсасывать

искры

или

го

-

рячую

стружку

.

З а п р е щ а е т с я

о т с а с ы в а т ь

легковоспламеняющу

-

юся

или

взрывоо

-

пасную

пыль

 (

напр

.,

магниевую

алюми

-

ниевую

и

т

п

.)

опасность

взрыва

!

Запрещено

отсасывать

горючие

и

взры

-

воопасные

жидкости

  (

например

бен

-

зин

растворители

и

т

.

п

.)

опасность

взрыва

!

Запрещено

отсасывать

агрессивные

жидкости

/

твёрдые

материалы

 (

кислоты

щелочи

растворители

и

т

.

п

.)

Вынуть

вилку

из

розетки

если

аппарат

не

работает

или

проходит

техуход

.

Запрещается

тянуть

за

кабель

при

разъединении

вилки

и

розетки

!

Берегите

кабель

от

жары

масел

и

острых

кромок

!

Регулярно

проверяйте

вилку

и

кабель

При

обнаружении

повреждений

их

за

-

мену

должен

производить

специалист

.

Беречь

аппараты

от

дождя

.

Запрещено

поднимать

и

перевозить

ап

-

парат

подвешивая

его

за

ручку

к

крюку

крана

или

подъемного

механизма

!

Пользование

аппаратом

разрешено

только

тем

лицам

которые

знакомы

с

его

управлением

и

которым

было

по

-

ручено

пользование

аппаратом

.

Если

была

отсосана

вредная

пыль

то

пылеудаляющий

аппарат

и

все

его

ком

-

плектующие

должны

быть

полностью

и

тщательно

отсосаны

и

промыты

 (

снару

-

жи

и

изнутри

),

прежде

чем

они

покинут

зараженный

участок

Детали

которые

не

прошли

полную

очистку

должны

перевозиться

в

герметически

закрытом

пластмассовом

мешке

по

соображениям

безопасности

подсое

-

динять

машину

можно

только

к

розетке

с

заземляющим

контактом

.

Подготовка

аппаратуры

и

ввод

в

эксплуатацию

Детали

оснастки

входящие

в

комплект

размешены

в

резервуаре

 (2.10).

Перед

первичным

вводом

в

эксплуатацию

не

-

обходимо

извлечь

их

.

3.1

Электрическое

подключение

Напряжение

в

сети

и

частота

долж

-

ны

соответствовать

паспортным

данным

на

типовой

табличке

При

выключении

сетевой

проводки

пы

-

леудаляющий

аппарат

должен

быть

вы

-

ключен

!

Антистатическая

система

 (AS)

Во

время

отсоса

в

результате

трения

в

отсасывающем

рукаве

образуется

стати

-

ческие

заряды

Они

могут

неприятно

про

-

являть

себя

в

виде

токоразрядов

для

лиц

работающих

с

аппаратом

Для

отвода

статических

зарядов

пылеудаляющий

ап

-

парат

серийно

оснащен

антистатической

системой

Однако

для

этого

необходимо

пользоваться

антистатическим

рукавом

.

Антистатическая

функция

работает

толь

-

ко

при

наличии

заземления

.

3.2

Двухпозиционный

выключа

-

тель

 (1.3)

В

положении

выключателя

 0

аппарат

выключен

а

штепсельный

разъём

 (1.2)

обесточен

Возможно

переключение

в

двух

ре

-

жимах

:

a)

выключатель

в

положении

“MAN”

Штепсельный

разъём

аппарата

обесто

-

чен

Сразу

же

запускается

двигатель

отсоса

.

b)

выключатель

в

положении

“Auto”

Штепсельный

разъем

аппарата

подает

ток

Перед

переключением

выключа

-

теля

в

положение

 “Auto”

следить

за

тем

чтобы

присоединенный

аппарат

был

выключен

.

Двигатель

отсоса

включается

при

вклю

-

чении

присоединенного

инструмента

background image

59

3.3

Регулятор

мощности

отсоса

(1.4)

Данный

регулятор

служит

для

изменения

мощности

отсоса

Это

позволяет

более

точно

подойти

к

выполнению

различных

задач

по

отсосу

.

3.4

Т е р м о б и м е т а л л и ч е с к и й

предох

-

ранитель

целью

защиты

вытяжного

прибора

от

перегрева

температурный

предохрани

-

тель

выключает

его

до

достижения

им

критической

температуры

 -

Выключите

вытяжной

прибор

и

подождите

примерно

минут

до

тех

пор

пока

он

не

остынет

Если

после

этого

он

не

включится

то

обратитесь

в

сервисную

мастерскую

Festool.

3.5

Присоединение

электроинстру

-

мента

Учитывать

максимальную

устано

-

вленную

мощность

на

штепсель

-

ном

разъёме

аппарата

 (c

м

. “

Тех

-

ническую

характеристику

”)!

При

соединении

и

разъединении

электроинструмента

он

должен

быть

выключен

.

Присоединить

электроинструмент

к

штеп

-

сельному

разъёму

аппарата

 (1.2).

3.6

Подсоединение

пневмоинстру

-

мента

При

подсоединении

и

отсоеди

-

нении

пневмоинструмент

должен

быть

выключен

.

Если

установлен

пневмомодуль

 (1.8)

(452829,

СТ

L 33 LE SG

и

СТ

L 44 LE -

вхо

-

дит

в

объём

поставки

),

то

будет

работать

автоматика

включения

пылеудаляющего

аппарата

в

сочетании

с

пневмоинстру

-

ментами

Рекомендуем

установить

до

-

полнительно

узел

подготовки

сжатого

воздуха

 VE (452797).

Данный

узел

под

-

готовки

сжатого

воздуха

очищает

его

промасливает

и

позволяет

регулирование

давления

воздуха

Для

присоединения

пневмоинструментов

 Festool

с

систе

-

мой

 IAS

у

нас

имеется

соединитель

 IAS

(454757).

Для

обеспечения

безупречной

работы

автоматики

включения

рабочее

давление

инструмента

должно

быть

равно

 6

бар

Прицип

действия

4.1

Открыть

/

закрыть

пылеуда

-

ляющий

аппарат

разомкнуть

запорные

защёлки

 (2.2),

откинуть

вверх

верхнюю

часть

аппарата

(2.4)

до

застопоривания

опоры

 (2.5).

Закрывать

в

обратном

порядке

Для

при

-

жатия

или

расцепления

опоры

требуется

сначала

слегка

приподнять

верхнюю

часть

пылеудаляющего

аппарата

.

4.2

Замена

фильтра

При

выполнении

следующих

работ

следить

за

тем

чтобы

не

распыля

-

лась

пыль

.

Если

пыль

содержит

вредные

при

-

меси

пользоваться

респиратором

Ð2!

a)

Смена

мешка

-

пылесборника

(3.4)

заказа

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- o

ткрыть

пылеудаляющий

аппарат

вынуть

использованный

фильтр

-

мешок

(c

м

указание

на

фильтр

-

мешке

),

утилизировать

использованный

фильтр

-

мешок

согласно

предусмотренным

нор

-

мам

,

полностью

очистить

грязеуловитель

(2.10)

и

полость

 (3.1)

для

турбины

от

-

соса

 (

протереть

влажной

тряпкой

),

вложить

новый

фильтр

-

мешок

 (c

м

указание

на

фильтр

-

мешке

).

Важно

крепко

надавить

муфту

фильтр

-

мешка

(3.3)

на

всасывающий

штуцер

 (3.2)!

закрыть

пылеудаляющий

аппарат

.

b)

Смена

фильтрующего

элемента

(2.3)

заказа

:

452923

Запрещается

вытяжка

без

филь

-

тровального

элемента

Это

может

привести

к

повреждению

электро

-

двигателя

.

открыть

пылеудаляющий

аппарат

,

извлечь

использованный

фильтроваль

-

ный

элемент

 (c

м

указание

на

упаковке

фильтровального

элемента

),

утилизировать

использованный

филь

-

background image

60

тровальный

элемент

вложив

его

в

пыленепроницаемый

закрытый

пакет

согласно

предусмотренным

нормам

,

полностью

очистить

грязеуловитель

(2.10)

и

полость

 (3.1)

для

турбины

от

-

соса

 (

протереть

влажной

тряпкой

),

установить

новый

фильтровальный

эле

-

мент

 (c

м

указание

на

упаковке

филь

-

тровального

элемента

),

закрыть

пылеудаляющий

аппарат

.

4.3

Очистка

фильтровального

эле

-

мента

Для

очистки

ручку

 (2.1)

качать

вперед

-

назад

ок

. 10

раз

Примечание

очистка

фильтровального

элемента

требуется

только

в

том

случае

если

пылеуда

-

ляющий

аппарат

работает

без

фильтр

-

мешка

.

4.4

Опорожнение

пылесборника

(2.10)

перед

опорожнением

грязеуловителя

требуется

сначала

снять

верхнюю

часть

пылеудаляющего

аппарата

!

открыть

пылеудаляющий

аппарат

,

слегка

приподнять

верхнюю

часть

при

-

жать

опору

 (2.5),

откинуть

верхнюю

часть

до

упора

вверх

(

вертикальное

положение

),

снять

вперед

верхнюю

часть

удерживая

её

в

горизонтальной

плоскости

,

опорожнить

грязеуловитель

,

вновь

насадить

верхнюю

часть

Вни

-

мание

полностью

ввести

оба

болта

верхней

части

в

предназначенные

для

них

выемки

 (1.5)!

закрыть

пылеудаляющий

аппарат

.

4.5

Подставка

/

тормоз

Тормоза

 (2.8)

служат

для

блокировки

ко

-

лес

что

предотвращает

нежелательную

откатку

пылеудаляющего

аппарата

4.6

Отсек

для

хранения

шланга

 (

в

разобранном

виде

в

комплекте

поставки

Крепление

отсека

для

хранения

шланга

на

пылеудаляющем

аппарате

см

рис

4.

После

окончания

работы

Вы

можете

провести

всасывающий

шланг

через

от

-

верстие

 (4.1)

и

разместить

его

в

отсеке

для

хранения

Через

отверстие

 (4.2)

Вы

можете

провести

сетевой

кабель

и

также

разместить

его

в

отсеке

для

хранения

шланга

Применение

На

полке

 (1.9)

можно

закрепить

двумя

запорами

 (1.11) Systainer.

Кроме

того

на

полку

и

в

карманы

 (1.6,

за

исключе

-

нием

СТМ

 22)

можно

класть

инструмен

-

ты

и

комплектующие

детали

В

отверстие

 (1.7)

можно

ставить

держа

-

тель

рукава

 (1.10) (487072).

Держатели

служат

для

подвода

отсасывающего

рукава

к

инструменту

сверху

Для

на

-

мотки

отсасывающего

шланга

имеется

возможность

использовать

петлю

для

шланга

 (452998).

Рукоятка

 (2.11) (452921;

СТМ

 44

и

СТМ

55 -

входит

в

объём

поставки

облегчает

транспортировку

пылеудаляющего

ап

-

парата

К

рейке

 (2.9)

рукоятки

можно

прикреплять

комплектующие

детали

например

отсасывающие

трубы

После

вставки

отсасывающего

шланга

в

выдувное

отверстие

 (2.7)

поступает

воздух

продувки

.

5.1

Отсасывание

сухих

материа

-

лов

При

отсосе

вредныя

материалов

применение

фильтр

-

мешка

 -

обя

-

зательно

!

Перед

отсасыванием

сухих

материалов

в

емкость

необходимо

вложить

фильтр

-

мешок

В

таком

случае

будет

легко

уда

-

лить

собранный

там

материал

После

отсоса

жидкостей

фильтро

-

вальный

элемент

 -

влажен

Влажный

фильтро

-

вальный

элемент

быстрее

засоряется

если

в

него

всасывать

сухие

материалы

В

связи

с

этим

перед

отсасыванием

су

-

хих

материалов

необходимо

просушить

влажный

фильтровальный

элемент

или

заменить

его

на

сухой

.

5.2

Отсасывание

жидких

материа

-

лов

К

a

тегорически

запрещено

отсасы

-

вать

горючие

жидкости

При

выходе

пены

или

жидкости

немедленно

прекратить

работу

и

опорожнить

грязеуловитель

.

background image

61

Перед

отсасыванием

жидкостей

обяза

-

тельно

убрать

фильтр

-

мешок

Рекоменду

-

ется

пользо

-

ваться

специальным

мокрым

фильтром

При

достижении

максимального

уров

-

ня

наполнения

фильтра

датчик

уровня

(2.12)

автоматически

прерывает

отсос

.

После

проведенных

работ

выключить

пылеудаляющий

аппарат

и

Вынуть

вилку

из

розетки

сети

намотать

кабель

 (2.6)

опорожнить

грязеуловитель

очистить

пылеудаляющий

аппарат

сна

-

ружи

и

внутри

пропылесосив

его

и

про

-

мыв

поместить

пылеудаляющий

аппарат

в

сухое

помещение

обеспечить

защиту

от

пользования

не

по

назначению

.

Обслуживание

и

уход

Перед

началом

любой

работы

с

ма

-

шиной

всегда

вынимайте

штепсель

из

розетки

Все

работы

по

обслуживанию

и

ре

-

монту

которые

требует

открыва

-

ния

корпуса

двигателя

могут

про

-

изводиться

только

авторизованной

мастерской

сервисной

службы

.

Не

менее

одного

раза

в

год

производи

-

тель

оборудования

или

обученное

лицо

должны

производить

техосмотр

обору

-

дования

например

проверять

фильтр

на

наличие

повреждений

герметичность

оборудования

и

действие

контрольных

устройств

.

Для

техухода

проводимого

пользовате

-

лем

оборудования

требуется

разобрать

аппарат

прочистить

его

и

провести

те

-

хуход

обеспечивая

безопасность

пер

-

сонала

проводящего

техуход

и

других

лиц

Требуемые

мероприятия

обеспечи

-

вающие

безопасность

предусматривают

обезвреживание

содержимого

перед

разборкой

аппарата

наличие

на

месте

демонтажа

местной

принудительной

от

-

сасывающей

веитиляции

с

фильтром

очистку

места

проведения

техухода

и

на

-

личие

пригодных

для

таких

работ

средств

личной

безопасности

.

Принадлежности

, o

ильтр

Номера

заказа

для

принадлежностей

и

o

ильтр

вы

найдете

в

Вашем

каталоге

Festool

или

в

Интернет

по

адресу

 „www.

festool.com“.

Гарантия

Для

наших

приборов

мы

предоставля

-

ем

гарантию

распространяющуюся

на

дефекты

материала

и

производства

согласно

законодательным

предписани

-

ям

действующим

в

конкретной

стране

Минимальный

срок

действия

гарантии

12

месяцев

Для

стран

-

участниц

ЕС

срок

действия

гарантии

составляет

 24

месяца

(

при

предъявлении

чека

или

наклад

-

ной

).

Гарантия

не

распространяется

на

повреждения

полученные

в

результате

естественного

износа

/

использования

перегрузки

ненадлежащего

использова

-

ния

повреждения

по

вине

пользователя

или

при

использовании

вопреки

Руко

-

водству

по

эксплуатации

либо

извест

-

ные

на

момент

покупки

 (

уценка

товара

).

Исключается

также

ущерб

вызванный

использованием

неоригинальной

оснаст

-

ки

и

расходных

материалов

 (

например

шлифовальных

тарелок

).

Претензии

принимаются

только

в

том

слу

-

чае

если

прибор

доставлен

к

поставщику

или

авторизованный

сервисный

центр

фирмы

 Festool

в

неразобранном

виде

Со

-

храняйте

Руководство

по

эксплуатации

инструкции

по

технике

безопасности

и

товарный

чек

В

остальном

действовать

согласно

соответствующим

условиям

предоставления

гарантии

изготовителя

Примечание

В

связи

с

постоянными

исследованиями

и

новыми

техническими

разработками

фирма

оставляет

за

собой

право

на

вне

-

сение

изменений

в

технические

харак

-

теристики

.

background image

62

Obrázkový symbol

 Pozor,

nebezpe

č

í!

Č

t

ě

te návod, pokyny!

Varování

: Tento p

ř

ístroj obsahoje

zdraví škodiivé prachy.

Používání k ur

č

enému ú

č

elu

Mobilní vysava

č

e jsou na základ

ě

 svého

ur

č

ení vhodné pro vysávání a odsávání

zdraví škodlivého prachu s hodnotami MAK

do 1 mg/m

ł

 odpovídajícího t

ř

íd

ě

 prachu ’L’

podle IEC 60335-2-69. Vysavací p

ř

ístroje

jsou dle ustanoveného použití vhodné pro

nasávání vody.

Vysavací p

ř

ístroje jsou dle EN 60335-1 a EN

60 335-2-69 vhodné pro zvýšené namáhání

p

ř

i pr

ů

mys-lovém použití.

2 Bezpe

č

nostní pokyny

- Používejte jen originální p

ř

íslušenství

Festool.

Varování

: Tento p

ř

ístroj obsahoje zdra-

ví škodiivé prachy. Vyprázdn

ě

ní, jakož i

údržbá

ř

ské práce, v

č

etnì vým

ě

ny

fi

 ltru

smí být provád

ě

né pouze autorizovaný-

mi odbornými pracovníky s p

ř

íslušným

ochranným vybavením. P

ř

ed zapnutím

je nutná kompletní instalace

fi

 ltra

č

ního

systému.

- Toto za

ř

ízení nesmí používat osoby (v

č

etn

ě

d

ě

tí) s omezenými fyzickými, smyslovými

nebo duševními schopnostmi nebo bez

p

ř

íslušných zkušeností a/nebo v

ě

domostí,

krom

ě

 p

ř

ípad

ů

, kdy na jejich bezpe

č

nost

dohlíží kompetentní osoba nebo je tato

osoba instruuje, jak se za

ř

ízení používá.

Technické údaje Mobilní vysava

č

e

P

ř

íkon

350 - 1200 W

Jmenovitý p

ř

íkon na p

ř

ístro-

jové zásuvce max.:

CE

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Množství proudu (vzduchu) max., turbina

228 m³/h

Podtlak max., turbina

23000 Pa

Sací hadice

14000 cm²

Povrchová plocha

fi

 ltru

Ø 27 mm x 3,5 m

Hladina tlaku vzduchu dle DIN 60704-1

72 dB(A)

Délka sí

ť

ového p

ř

ívodního kabelu

7,5 m

Zp

ů

sob ochrany

IP X4

Objem nádoby

CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Rozm

ě

ry H x Š x V

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Hmotnost

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

Uvád

ě

né obrázky jsou umíst

ě

ny na za

č

átku návodu k obsluze.

background image

63

Na d

ě

ti je nutné dohlížet, aby bylo zajiš-

t

ě

no, že si se za

ř

ízením nebudou hrát.

- P

ř

ístroj smí být použitý pouze v prostorech

s dostate

č

ným v

ě

tráním (dbejte státních

sm

ě

rnic pro pracovní ochranu).

- Nenasávejte jiskry nebo horké t

ř

ísky.

- Krom

ě

  d

ř

ev

ě

ného prachu neodsávejte

ho

ř

lavý nebo výbušný prach (nap

ř

. ho

řč

ík,

hliník atd.) -

Nebezpe

č

í výbuchu!

- Nenasávat žádné ho

ř

lavé anebo explozivní

kapaliny (nap

ř

. benzín,

ř

edidlo a pod.) -

Nebezpe

č

í výbuchu!

- Nenasávat žádné agresivní kapaliny/pev-

né látky (kyseliny, louhy, sm

ě

si a pod.)

- P

ř

i nepoužívání anebo p

ř

ed údržbá

ř

skými

pracemi je nutné vytáhnout zástr

č

ku ze

zásuvky.

- Zástr

č

ku p

ř

i vytahování ze zásuvky ne-

táhnout za kabel.

- Chra

ň

te kabel p

ř

ed vysokými teplotami,

olejem a ostrými hranami.

- Kontrolujte pravideln

ě

 zástr

č

ku a kabel a

v p

ř

ípad

ě

 poškození je nechejte autorizo-

vanou servisní dílnou obnovit.

- P

ř

ístroje nevystavujte dešti.

- Netransportujte a nezvedejte p

ř

ístroje

pomocí je

ř

ábového háku, zav

ě

šeného na

rukojeti.

- P

ř

ístroj smí používat pouze osoby, které

jsou seznámené s obsluhou a které jsou

pov

ěř

ené použitím.

- P

ř

i nasátí prach

ů

 ohrožujících zdraví musí

být p

ř

ístroj a veškeré p

ř

íslušenství d

ů

klad-

n

ě

 vy

č

išt

ě

né odsáním a vyt

ř

ením (zevnit

ř

i zevn

ě

) a to p

ř

edtím, než se odstraní ze

zne

č

išt

ě

ného obvodu.

Č

ásti, které nemoh-

ly být zcela vy

č

išt

ě

né, se musejí transpor-

tovat ve vzduchot

ě

sn

ě

 uzav

ř

eném sá

č

ku

z um

ě

lé hmoty.

- Ná

ř

adí smí být z bezpe

č

nostních d

ů

vod

ů

 za-

pojeno jen na uzemn

ě

nou sí

ť

ovou zásuvku.

3 P

ř

íprava stroje a uvedení do

provozu

P

ř

i dodání je p

ř

íslušenství uloženo ve sb

ě

rné

nádob

ě

 (2.10) a p

ř

ed prvním uvedením do

provozu musí být odtud vyjmuto.

3.1 Elektrické

p

ř

ipojení

 Nap

ě

tí a kmito

č

et musí souhlasit s

údaji na typovém štítku!

P

ř

i zastr

č

ení sí

ť

ového p

ř

ívodního kabelu je

t

ř

eba dbát na to, aby byl vysávací p

ř

ístroj

vypnutý.

Antistatický systém (AS)

P

ř

i sání vznikají t

ř

ením v odsávací hadici

elektro-statické náboje. Ty jsou pro ob-

služnou osobu nep

ř

íjemné. Pro odvedení

t

ě

chto statických náboj

ů

 je odsávací p

ř

ístroj

sériov

ě

 vybavený antistatickým systémem.

K tomuto ú

č

elu je t

ř

eba použít antistatické

hadice. Antistatická funkce je zaru

č

ena

pouze tehdy, když je zástr

č

ka zapojena do

uzemn

ě

né sí

ť

ové zásuvky.

3.2 Centrální

vypína

č

 (1.3)

V poloze “0” je vysávací p

ř

ístroj vypnutý a

p

ř

ístrojová zásuvka (1.2) bez nap

ě

tí.

Možné jsou dva druhy provozu:

a) Poloha

p

ř

epína

č

e “MAN”

P

ř

ístrojová zásuvka bez nap

ě

tí.

Sací motor ihned b

ě

ží.

b) Poloha

p

ř

epína

č

e “Auto”

P

ř

ístrojová zásuvka je pod nap

ě

tím.

  P

ř

ed p

ř

epnutím p

ř

epína

č

e do polohy

“Auto” je t

ř

eba dbát na to, aby byl

p

ř

ipojený p

ř

ístroj vypnutý.

Sací motor startuje p

ř

i zapnutí p

ř

ipojeného

nástroje.

3.3

Regulátor intenzity sání (1.4)

Na regulátoru intenzity sání se dá regulovat

sací výkon. To umožouje p

ř

esné p

ř

izp

ů

so-

bení pro r

ů

zné sací ú

č

ely.

3.4 Tepelná

ochrana

K ochran

ě

  p

ř

ed p

ř

eh

ř

átím vypne teplotní

pojistka vysava

č

 d

ř

íve, než dosáhne kritické

teploty - vysava

č

 vypn

ě

te a nechte asi na

5 minut zchladnout.

Pokud pak nebude možno vysava

č

 zapnout,

obra

ť

te se na opravnu

fi

 rmy Festool.

3.5 P

ř

ípoj elektrického nástroje

 Je

t

ř

eba dbát údaj

ů

 maximální

hodnoty jmenovitého p

ř

íkonu na

p

ř

ístrojové zásuvce (viz technické

údaje)!

  Dbát na to, aby byl elektrický nástroj

p

ř

i zastr

č

ení a vytáhnutí zástr

č

ky

vypnutý.

Elektrické nástroje p

ř

ipojit na p

ř

ístrojové

zásuvce (1.2).

3.6 P

ř

ipojení pneumatického ná

ř

adí

  Dbejte na to, aby p

ř

i p

ř

ipojování a

odpojování odsávání bylo pneuma-

tické ná

ř

adí vypnuté.

Zabudováním pneumatického modulu (1.8)

(452829; u CTL 33 LE SG a CTL 44 LE sou-

č

ástí dodávky) funguje zapínací automatika

background image

64

vysávacího p

ř

ístroje i ve spojení s nástroji

pro stla

č

ený vzduch. Dodate

č

n

ě

 dopo-

ru

č

ujeme instalaci napájecí jednotky VE

(452797). Napájecí jednotka

fi

 ltruje a oleju-

je stla

č

ený vzduch a umožòuje regulaci tla-

ku vzduchu. Pro p

ř

ípoj nástroj

ů

 pro stla

č

ený

vzduch

fi

 rmy Festool pomocí systému IAS je

k dispozici p

ř

ipojovací

č

lánek IAS (454757).

Pro zaru

č

ení funkce zapínací autkomatiky

musí mít provozní tlak nástroje 6 bar

ů

4 Obsluha

4.1

Vysávací p

ř

ístroj otev

ř

ít/uzav

ř

ít

- Otev

ř

ít uzavírací spony (2.2)

- Horní

č

ást (2.4) vyklopit nahoru až na

doraz podp

ě

ry (2.5).

Uzav

ř

ení se koná v opa

č

ném po

ř

adí. Ke

zmá

č

knutí, p

ř

ípadn

ě

 uvoln

ě

ní podp

ě

ry se

musí horní

č

ást lehce nadzvednout.

4.2 Vým

ě

na

fi

 ltru

  P

ř

i následujících pracích je t

ř

eba

dbát na to, aby se zbyte

č

n

ě

 neroz-

ř

il prach.

 U prach

ů

, které ohrožují zdraví noste

ochrannou protiprašnou masku P2!

a) Vým

ě

na

fi

 ltra

č

ního vaku (3.4)

Obj.

č

.:

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- Vysávací p

ř

ístroj otev

ř

ít,

- opot

ř

ebovaný

fi

 ltra

č

ní vak odebrat (viz

obraz na

fi

 ltra

č

ním vaku),

- opot

ř

ebovaný

fi

 ltra

č

ní vak odstranit dle

státních sm

ě

rnic,

- nádobu na ne

č

istoty (2.10) a prostor pro

odsávací turbínu (3.1) úpln

ě

 vy

č

istit (vy-

mýt vlhkým hadrem),

- vložit  nový

fi

 ltra

č

ní vak (viz obraz na

fi

 l-

tra

č

ním vaku). Hrdlo

fi

 ltra

č

ního vaku (3.3)

pevn

ě

 natla

č

it na sací otvor (3.2)!

- Vysávací p

ř

ístroj uzav

ř

ít.

b) Vým

ě

na

fi

 ltra

č

ního prvku (2.3)

Obj.

č

.:

452923

  Nevysávejte bez filtra

č

ní vložky!

Mohlo by tak dojít k poškození mo-

toru.

- Vysávací p

ř

ístroj otev

ř

ít,

- vybrát opot

ř

ebovaný

fi

 ltrovací

č

lánek (viz

obraz na balení

fi

 ltra

č

ního

č

lánku),

- opot

ř

ebovaný

fi

 ltrovací

č

lánek v pracho-

t

ě

sn

ě

 uzav

ř

eném sá

č

ku dle zákonných

p

ř

edpis

ů

 odstranit,

- nádobu na ne

č

istoty (2.10) a prostor pro

odsávací turbínu (3.1) úpln

ě

 vy

č

istit (vy-

mýt vlhkým hadrem),

- vložit  nový

fi

 ltra

č

ní

č

lánek (viz obraz na

balení

fi

 ltra

č

ního

č

lánku),

- vysávací p

ř

ístroj uzav

ř

ít.

4.3 O

č

istit

fi

 ltra

č

ní

č

lánek

K o

č

išt

ě

ní je t

ř

eba pohybovat rukojetí

(2.1) asi 10 x dop

ř

edu a zp

ě

t.

Poznámka

O

č

išt

ě

ní

fi

 ltra

č

ního

č

lánku je nutné pouze

tehdy, když se vysávací p

ř

ístroj používá bez

fi

 ltra

č

ního vaku.

4.4

Vyprázdn

ě

ní nádoby na ne

č

istoty

(2.10)

P

ř

ed vyprázdn

ě

ním nádoby na ne

č

istoty

musí být vždy odebraná horní

č

ást vysá-

vacího p

ř

ístroje!

- Vysávací p

ř

ístroj otev

ř

ít,

- horní

č

ást lehce nadzvednout, zmá

č

knout

podp

ě

ru (2.5),

- horní

č

ást vyklopit nahoru (do svislé po-

lohy),

- horní

č

ást odebrat vodorovn

ě

 dop

ř

edu,

- nádobu na ne

č

istoty vyprázdnit,

- horní

č

ást znovu nasadit.

Pozor

: Oba

č

epy horní

č

ásti je t

ř

eba úpln

ě

 zasunout

do otvor

ů

 (1.5)!

- Vysávací p

ř

ístroj uzav

ř

ít.

4.5 Stojánek/Brzda

Pomocí brzd (2.8) se dají zablokovat kola,

č

ímž se zabraòuje nekontrolo-vatelnému

ujetí vysávacího p

ř

ístroje.

4.6

Uložný rám pro hadici (

č

áste

č

n

ě

sou

č

ástí dodávky)

Upevn

ě

ní úložného rámu pro hadici na vy-

sava

č

: viz obrázek 4.

Po skon

č

ení práce m

ů

žete sací hadici vést

otvorem (4.1) a uložit ji do úložného rámu

pro hadici. Otvorem (4.2) m

ů

žete vést sí-

ť

ový kabel a rovn

ě

ž ho uložit do úložného

rámu pro hadici.

5 Používání

- Na odkládací ploše (1.9) je možné upevnit

systainer pomocí dvou uzáv

ě

r

ů

 (1.11).

Dále se dají odložit na odkládací ploše

jakož i v odkládacích p

ř

ihrádkách (1.6, ne

u CTL 22) nástroje anebo p

ř

íslušenství.

- Do otvoru (1.7) se dá zasunout držák hadi-

ce (1.10) (487072). Pomocí tohoto držáku

background image

65

hadice se sací hadice p

ř

ivádí shora k ná-

stroji. K navinutí sací hadice m

ů

že být alter-

nativn

ě

 upevn

ě

ný hadicový hák (452998).

- Pohybová rukoje‘ (2.11) (452921; u

CTL 44 a CTL 55 sou

č

ástí dodávky) uleh-

č

uje transport vysávacího p

ř

ístroje. Na

lišt

ě

 pohybové rukojeti se dají upevnit

č

ásti p

ř

íslušenství, nap

ř

. sací ty

č

.

- Zasunutím sací hadice do výfukového ot-

voru (2.7) je k dispozici foukací vzduch.

5.1

Odsávání suchých látek

  U odsávání látek ohrožujících

zdraví je použití

fi

 ltraèního  vaku

bezpodmíneènì pøedepsáno!

P

ř

ed odsáváním suchých látek by m

ě

l být

vždy v nádob

ě

 uložený

fi

 ltra

č

ní vak. Nasátý

materiál se dá pak snadn

ě

ji odstranit.

Po odsávání tekutin je

fi

 ltra

č

ní

č

lánek vlhký.

P

ř

i odsávání suchých látek se vlhký

fi

 ltra

č

-

ní

č

lánek rychleji zanáší. Z tohoto d

ů

vodu

by se m

ě

fi

 ltra

č

ní

č

lánek p

ř

ed odsáváním

suchých látek vysušit anebo vym

ě

nit za

suchý

č

lánek.

5.2 Sání

tekutin

 Ho

ř

lavé tekutiny se nesm

ě

jí nasá-

vat!

  U výstupu p

ě

ny anebo tekutiny je

t

ř

eba práci okamžit

ě

 ukon

č

it a vy-

prázdnit nádobu na ne

č

istoty.

P

ř

ed odsáváním tekutin se musí zásadn

ě

odstranit

fi

 ltra

č

ní vak. Doporu

č

uje se použití

speciálního vlhkostního

fi

 ltru.

Po dosažení maximálního stavu nápln

ě

 se

pomocí ukazatele stavu nápln

ě

 (2.12) od-

sávání automaticky vypíná.

Po vykonané práci

- Vysávací  p

ř

ístroj vypnout a vytáhnout

ť

ovou zástr

č

ku ze zásuvky.

- Navinout sí

ť

ový p

ř

ívodní kabel (2.6).

- Nádobu na ne

č

istoty vyprázdnit.

- P

ř

ístroj zevnit

ř

 i zevn

ě

 vy

č

istit odsáním a

vyt

ř

ením.

- Vysávací p

ř

ístroj skladovat v suchém pro-

storu, chrán

ě

ném proti neoprávn

ě

nému

použití.

Údržba a pé

č

e

  P

ř

ed každou prací na stroji je nutné

vždy vytáhnout sí

ť

ovou zástr

č

ku ze

zásuvky!

  Všechny úkony provád

ě

né p

ř

i údržb

ě

a opravách, které vyžadují otev

ř

ení

krytu motoru, smí provád

ě

t pouze

autorizovaná servisní dílna.

Nejmén

ě

 jednou ro

č

n

ě

 je nutná bezpe

č

-

nostní technická inspekce výrobcem anebo

kompetentní osobou, nap

ř

. kontrola po-

škození

fi

 ltru,  t

ě

snosti p

ř

ístroje a funkce

kon-trolních za

ř

ízení.

Za ú

č

elem údržby použivatelem musí být

p

ř

ístroj rozebraný, vy

č

išt

ě

ný a ošet

ř

ený, ale

pouze za p

ř

edpokladu nehrozícího nebez-

pe

č

í pro osoby údržby a jiné osoby. Vhodná

bezpe

č

nostní opat

ř

ení obsahují odstran

ě

ní

škodlivých látek p

ř

ed rozebráním, místn

ě

fi

 ltrované nucené odsávání na míst

ě

 de-

montáže,

č

išt

ě

ní místa údržby a vhodné

osobní ochranné vybavení.

8 P

ř

íslušenství,

fi

 ltr

Eviden

č

ní

č

ísla objednání pro p

ř

íslušenství

fi

 ltr naleznete ve Vašem katalogu Festool,

nebo na internetu pod „www.festool.com“.

9 Záruka

Pro naše p

ř

ístroje poskytujeme záruku na

materiální nebo výrobní vady podle zákon-

ných ustanovení dané zem

ě

, minimáln

ě

však 12 m

ě

síc

ů

. Ve státech Evropské unie je

záru

č

ní doba 24 m

ě

síc

ů

 (prokázání fakturou

nebo dodacím listem). Škody vyplývající z

p

ř

irozeného opot

ř

ebení, p

ř

et

ě

žování, ne-

správného zacházení, resp. škody zavin

ě

-

né uživatelem nebo zp

ů

sobené použitím v

rozporu s návodem k obsluze, nebo škody,

které byly p

ř

i nákupu známy, jsou ze záruky

vylou

č

eny. Rovn

ě

ž jsou vylou

č

eny škody,

které byly zp

ů

sobeny použitím neoriginál-

ního p

ř

íslušenství a spot

ř

ebního materiálu

(nap

ř

. brusné talí

ř

e). Reklamace mohou být

uznány pouze tehdy, pokud bude strojek v

nerozebraném stavu zaslán zp

ě

t dodavateli

nebo autorizovanému servisnímu st

ř

edisku

Festool. Dob

ř

e si uschovejte návod k obslu-

ze, bezpe

č

nostní pokyny, seznam náhrad-

ních díl

ů

 a doklad o koupi. Jinak platí vždy

dané aktuální záru

č

ní podmínky výrobce.

Poznámka

Díky neustálému výzkumu a vývoji jsou

zm

ě

ny zde uvád

ě

ných technických údaj

ů

vyhrazeny.

background image

66

Symbole

 Uwaga,

niebezpiecze

ń

stwo!

 Instrukcja, przeczyta

ć

 zalecenia!

Ostrze

ż

enie

: Urz

ą

dzenie zawiera

py

ł

y szkodliwe dla zdrowia.

Zastosowanie zgodne z przezna-

czeniem

Zgodnie z przeznaczeniem odkurzacze mo-

bilne nadaj

ą

 si

ę

 do zasysania i odsysania

py

ł

ów szkodliwych dla zdrowia o warto-

ś

ciach MAK 1 mg/m

ł

 odpowiadaj

ą

cych ka-

tegorii ’L’ zgodnie z norm

ą

 IEC 60335-2-69.

Odkurzacze przemys

ł

owe przeznaczone s

ą

do zasysania wody. Odkurzacze przemy-

s

ł

owe przeznaczone s

ą

 do zastosowania ze

zwi

ę

kszonym obci

ąż

eniem w u

ż

ytko-waniu

przemys

ł

owym i w rzemio

ś

le zgodnie z nor-

mami EN 60335-1 i EN 60335-2-69.

2 Uwagi

dotycz

ą

ce bezpiecze

ń

stwa

- Nale

ż

y stosowa

ć

 wy

łą

cznie oryginalne

wyposa

ż

enie

fi

 rmy Festool.

Ostrze

ż

enie

: Urz

ą

dzenie zawiera py

ł

szkodliwe dla zdrowia. Opró

ż

nianie,

przegl

ą

dy i konserwacje, z wymian

ą

fi

 l-

tra w

łą

cznie, mo

ż

e przeprowadzi

ć

 tylko

specjalista posiadaj

ą

cy autoryzacj

ę

 z za-

stosowaniem odpowiedniego wyposa

ż

enia

ochronnego. Nie w

łą

cza

ć

, przed zamonto-

waniem kompletnego systemu

fi

 ltrów.

- Urz

ą

dzenie to nie jest przeznaczone do ko-

rzystania przez osoby (w

łą

cznie z dzie

ć

mi)

o ograniczonych zdolno

ś

ciach

fi

 zycznych,

czuciowych lub umys

ł

owych, lub którym

brakuje do

ś

wiadczenia oraz/lub wiedzy

chyba,

ż

e s

ą

 one nadzorowane przez oso-

b

ę

 odpowiedzialn

ą

 za ich bezpiecze

ń

stwo

Dane techniczne Odkurzacze mobilne

Moc przyjmowana

350 - 1200 W

Moc przy

łą

czeniowa na

gniazdku urz

ą

dzenia

maks.:

CE

2400 W

CH,  DK

1100 W

GB 240 V/ 100 V

1800 W/ 500 W

AUS

1200 W

Nat

ęż

enie przep

ł

ywu (powietrze) maks., turbina

228 m³/h

Podci

ś

nienie maks., turbina

23000 Pa

Powierzchnia

fi

 ltra

14000 cm²

W

ąż

 zasysaj

ą

cy

Ø 27 mm x 3,5 m

Poziom ha

ł

asu wed

ł

ug normy DIN 60704-1

72 dB(A)

D

ł

ugo

ść

 przewodu zasilania sieciowego

7,5 m

Rodzaj zabezpieczenia

IP X4

Pojemno

ść

 zbiornika

CTL 22 E SG

22 l

CTL 33 E SG/CTL 33 LE SG

33 l

CTL 44 E/CTL 44 LE

44 l

CTL 55 E

55 l

Wymiary T x B x H

CTL 22 E SG

625 x 380 x 550 mm

CTL 33 E SG/CTL 33 LE SG

625 x 380 x 660 mm

CTL 44 E/CTL 44 LE

710 x 380 x 935 mm

CTL 55 E

710 x 380 x 935 mm

Ci

ęż

ar

CTL 22 E SG

13,1 kg

CTL 33 E SG/CTL 33 LE SG

15,6 kg

CTL 44 E/CTL 44 LE

20 kg

CTL 55 E

22 kg

Wymienione ilustracje znajduj

ą

 si

ę

 na pocz

ą

tku instrukcji eksploatacji.

background image

67

lub otrzymaj

ą

 instrukcje, w jaki sposób

nale

ż

y korzysta

ć

 z urz

ą

dzenia. Dzieci po-

winny by

ć

 nadzorowane dla zapewnienia,

ż

e nie b

ę

d

ą

 si

ę

 bawi

ł

y urz

ą

dzeniem.

- Urz

ą

dzenie mo

ż

na eksploatowa

ć

 tylko w

pomieszczeniu o wystarczaj

ą

cym przewie-

trzaniu (przestrzega

ć

 krajowych przepi-

sów bezpiecze

ń

stwa i higieny pracy).

- Nie wolno wsysa

ć

ż

adnych iskier lub go-

r

ą

cych wiórów.

- Za  wyj

ą

tkiem py

ł

u drzewnego nie wolno

wsysa

ć

ż

adnych palnych lub wybuchowych

py

ł

ów (np. z magnezu, aluminium itp.) -

niebezpiecze

ń

stwo wybuchu!

- Nie wolno zasysa

ć

ż

adnych cieczy pal-

nych, ani wybuchowych (np. benzyna,

rozcienczalnik itd.) -

niebezpiecze

ń

stwo

wybuchu!

- Nie wolno zasysa

ć

 cieczy, ani sta

ł

ych

substancji agresywnych (np. kwasy,

ł

ugi,

rozpuszczalniki itd.).

- Po  u

ż

yciu urz

ą

dzenia i przed przyst

ą

pie-

niem do przegl

ą

du i konserwacji wyj

ąć

wtyczk

ę

 z gniazdka sieciowego.

- Przy wyjmowaniu wtyczki z gniazdka

sieciowego nie ci

ą

gn

ąć

 za przewód elek-

tryczny.

- Przewód elektryczny chroni

ć

 przed dzia

ł

a-

niem ciep

ł

a, oleju i zetkni

ę

ciem z ostrymi

kantami.

- Regularnie sprawdza

ć

 wtyczk

ę

 i przewód

elektryczny, a w razie ich uszkodzenia

zleci

ć

 wymian

ę

 w autoryzowanym punkcie

serwisowym.

- Nie pozostawia

ć

 urz

ą

dze

ń

 na deszczu.

- Do podnoszenia urz

ą

dzenia za uchwyt

i jego przenoszenia nie u

ż

ywa

ć

 haków

d

ź

wigów, ani podno

ś

ników.

- Urz

ą

dzenie mog

ą

 stosowa

ć

 tylko osoby,

które przeszkolone zosta

ł

y w jego obs

ł

u-

dze, i którym zlecono obsug

ę

 urz

ą

dzenia.

- Je

ż

eli zasysano py

ł

y szkodliwe dla zdro-

wia, nale

ż

y urz

ą

dzenie i jego wyposa

ż

enie

dok

ł

adnie wyczy

ś

ci

ć

 z zewn

ą

trz i wewn

ą

trz

poprzez odsysanie i wymycie, jeszcze

przed opuszczeniem zanieczyszczonego

obszaru. Cz

ęś

ci, które nie mog

ą

 by

ć

 do-

k

ł

adnie wyczyszczone, nale

ż

y zamkn

ąć

szczelnie na czas transportu w worku z

tworzywa sztucznego.

- Ze  wzgl

ę

dów bezpiecze

ń

stwa urz

ą

dzenie

mo

ż

e by

ć

 pod

łą

czane wy

łą

cznie do gniazda

wtykowego z uziemieniem ochronnym.

3 Przygotowanie

urz

ą

dzenia i uru-

chomienie

Elementy wyposa

ż

enia dostarczane s

ą

 u

ł

o-

ż

one w pojemniku (2.10) i przed pierwszym

uruchomieniem nale

ż

y je wyj

ąć

.

3.1 Pod

łą

czenie do instalacji elek-

trycznej

 Napi

ę

cie sieci oraz cz

ę

stotliwo

ść

 mu-

sz

ą

 zgadadza

ć

 si

ę

 z podanymi war-

to

ś

ciami na tabliczce znamionowej!

Przy wk

ł

adaniu wtyczki urz

ą

dzenia do

gniazdka sieciowego zwróci

ć

 uwag

ę

, aby

odkurzacz by

ł

 wy

łą

czony.

System Antistatic (AS)

W czasie zasysania nast

ę

puje na

ł

adowa-

nia statyczne wywo

ł

ane poprzez tarcie w

w

ęż

u ss

ą

cym. Mo

ż

e si

ę

 ono da

ć

 zauwa

ż

y

ć

osobie obs

ł

uguj

ą

cej poprzez nieprzy-jemne

wy

ł

adowania pr

ą

du. W celu odprowadzenia

na

ł

adowania statycznego odkurzacz wypo-

sa

ż

ony jest seryjnie w system Antistatic. Do

tego konieczne jest jednak zastosowanie

w

ęż

a antystatycznego typu Antistatic.

Dzia

ł

anie funkcji Antistatic zapewnione

jest wy

łą

cznie w przypadku pod

łą

czenia

urz

ą

dzenia do gniazda wtykowego z uzie-

mieniem ochronnym.

3.2 W

łą

czanie/wy

łą

czanie (1.3)

Je

ż

eli wy

łą

cznik znajduje si

ę

 w pozycji 0,

odkurzacz jest wy

łą

czony i gniazdko urz

ą

-

dzenia (1.2) nie jest pod napi

ę

ciem.

Mo

ż

liwe s

ą

 dwa tryby pracy:

a) Pozycja

wy

łą

cznika “MAN”

Gniazdko urz

ą

dzenia nie jest pod napi

ę

-

ciem.

Silnik zasysaj

ą

cy w

łą

cza si

ę

 natychmiast.

b) Pozycja

wy

łą

cznika “Auto”

Gniazdko urz

ą

dzenia jest pod napi

ę

ciem.

 Przy

przekr

ę

caniu wy

łą

cznika do po-

zycji “Auto” zwróci

ć

 uwag

ę

, aby przy-

łą

czone narz

ę

dzie by

ł

o wy

łą

czone.

Silnik w

łą

cza si

ę

 przy w

łą

czeniu przy

łą

czo-

nego narz

ę

dzia.

3.3 Regulator

si

ł

y ssania (1.4)

Za pomoc

ą

 regulatora si

ł

y ssania mo

ż

na

zmienia

ć

 moc ssania. Umo

ż

liwia to precy-

zyjne dopasowanie do ró

ż

norodnych zada

ń

.

background image

68

3.4 Bezpiecznik

temperaturowy

W celu ochrony przed przegarzaniem za-

bezpieczenie przed nadmiern

ą

 temperatur

ą

wy

łą

cza odkurzacz przed uzyskaniem przez

niego krytycznej temperatury - wy

łą

czy

ć

odkurzacz i pozostawi

ć

 do ostygni

ę

cia przez

ok. 5 min.

Je

ż

eli odkurzacz nie da si

ę

 ponownie w

łą

-

czy

ć

, zwróci

ć

 si

ę

 do zak

ł

adu naprawczego

Festool.

3.5

Przy

łą

czanie narz

ę

dzia elek-

trycznego

 Zwróci

ć

 uwag

ę

 na maksymaln

ą

 moc

przy

łą

czeniow

ą

 gniazdka urz

ą

dzenia

(patrz “Dane techniczne”)!

 Zwróci

ć

 uwag

ę

, aby narz

ę

dzie elk-

tryczne by

ł

o wy

łą

czone przy jego

przy

łą

czaniu.

Narz

ę

dzie elektryczne przy

łą

czy

ć

 do gniazd-

ka urz

ą

dzenia (1.2).

3.6 Pod

łą

czanie narz

ę

dzia pneuma-

tycznego

 Nale

ż

y zwróci

ć

 uwag

ę

 na to, aby

przy wsuwaniu i wyci

ą

ganiu narz

ę

-

dzie pneumatyczne by

ł

o wy

łą

czo-

ne.

Poprzez monta

ż

 modu

ł

u pneumatycznego

(1.8) (452829, dla CTL 33 LE SG i CTL 44

LE nale

ż

y do zakresu dostawy) system

automatycznego w

łą

czania odkurzacza

dzia

ł

a równie

ż

 w po

łą

czeniu z narz

ę

dziem

pneumatycznym. Dodatkowo zaleca si

ę

monta

ż

 jednostki zasilaj

ą

cej VE (452797).

Jednostka zasilaj

ą

ca filtruje spr

ęż

one

powietrze i zasila je olejem, i umo

ż

liwia

regulacj

ę

 ciœnienia spr

ęż

onego powietrza.

Do przy

łą

czenia narz

ę

dzi pneumatycznych

firmy Festool za pomoc

ą

 systemu IAS

mo

ż

na naby

ć

  z

łą

czk

ę

 IAS (454757). W

celu zapewnienia bezawaryjnego dzia

ł

ania

automatycznego systemu w

łą

czania,

ciœnienie robocze narz

ę

dzia musi wynosi

ć

6 bar.

4 Obs

ł

uga

4.1

Otwieranie/zamykanie odkurza-

cza

- Klamry zamykaj

ą

ce (2.2) otworzy

ć

,

- górn

ą

 cz

ęść

 (2.4) odchyli

ć

 do góry a

ż

 do

zatrzasku podpory (2.5).

Zamykanie nast

ę

puje w odwrotnej kolej-

no

ś

ci. W celu umo

ż

liwienia naci

ś

ni

ę

cia,

wzgl

ę

dnie wyczepienia podpory nale

ż

górn

ą

 cz

ęść

 najpierw lekko unie

ść

.

4.2 Wymiana

fi

 ltra

  Przy opisanych ni

ż

ej pracach nale

ż

zwróci

ć

 uwag

ę

, aby nie wznieca

ć

niepotrzebnie py

ł

u.

  W przypadku py

ł

ów szkodliwych dla

zdrowia za

ł

o

ż

y

ć

 mask

ę

 ochronn

ą

typu P2!

a)

Wymiana worka filtracyjnego

(3.4)

Numer katalogowy:

CTL 22 E SG

452970

CTL 33 E SG/CTL 33 LE SG

452971

CTL 44 E/CTL 44 LE

452972

CTL 55 E

452973

- Odkurzacz otworzy

ć

,

- u

ż

yty worek

fi

 ltracyjny wyj

ąć

 (patrz napisy

na worku

fi

 ltracyjnym),

- u

ż

yty worek

fi

 ltracyjny usun

ąć

 zgodnie z

obowi

ą

zuj

ą

cymi normami prawnymi,

- zbiornik  zanieczyszcze

ń

 (2.10) i komor

ę

(3.1) turbiny zasysaj

ą

cej dok

ł

adnie wy-

czy

ś

ci

ć

 (wytrze

ć

 wilgotn

ą

ś

cierk

ą

),

- nowy worek

fi

 ltracyjny w

ł

o

ż

y

ć

 (patrz napi-

sy na worku

fi

 ltracyjnym). Wa

ż

ne:

łą

cznik

worka

fi

 ltracyjnego (3.3) wcisn

ąć

 mocno

na przy

łą

czk

ę

 wlotow

ą

 (3.2)!

- odkurzacz zamkn

ąć

.

b) Wymiana

elementu

fi

 ltruj

ą

cego

(2.3)

Numer katalogowy:

 452923

  Nie wolno odkurza

ć

 bez elementu

fi

 ltracyjnego! Mo

ż

e to spowodowa

ć

uszkodzenie silnika.

- Odkurzacz otworzy

ć

,

- u

ż

yty element filtruj

ą

cy wymontowa

ć

(patrz napisy na opakowaniu elementu

fi

 ltruj

ą

cego),

- u

ż

yty element

fi

 ltruj

ą

cy usun

ąć

 w py-

ł

oszczelnie zamkni

ę

tym worku zgodnie z

normami prawnymi,

- zbiornik  zanieczyszce

ń

 (2.10) i komor

ę

(3.1) turbiny zasysaj

ą

cej dok

ł

adnie wy-

czy

ś

ci

ć

 (wytrze

ć

 wilgotn

ą

ś

cierk

ą

),

- nowy element filtruj

ą

cy zamontowa

ć

(patrz napisy na opakowaniu elementu

fi

 ltruj

ą

cego),

background image

69

- odkurzacz zamkn

ąć

.

4.3

Czyszczenie elementu

fi

 ltruj

ą

ce-

go

W celu oczyszczenia elementu

fi

 ltruj

ą

ce-

go uchwyt (2.1) poruszy

ć

 ok. 10-razy do

przodu i do ty

ł

u.

Uwaga

: Czyszczenie

elementu

fi

 ltruj

ą

cego konieczne jest tylko

przy eksploatacji odkurzacza bez worka

fi

 ltracyjnego.

4.4

Opró

ż

nianie pojemnika na zanie-

czyszczenia (2.10)

Przed opró

ż

nieniem zbiornika zanieczysz-

ce

ń

 nale

ż

y zawsze zdj

ąć

 najpierw górn

ą

cz

ęść

 urz

ą

dzenia!

- Odkurzacz otworzy

ć

,

- górn

ą

 cz

ęść

 lekko unie

ść

, podpor

ę

 (2.5)

nacisn

ąć

,

- górn

ą

 cz

ęść

 odchyli

ć

 do góry, a

ż

 do oporu

(do pozycji pionowej),

- górn

ą

 cz

ęść

 zdj

ąć

 poziomo do przodu,

- zbiornik zanieczyszcze

ń

 opró

ż

ni

ć

,

- górn

ą

 cz

ęść

 na

ł

o

ż

y

ć

Uwaga

: Oba trzpie-

nie górnej cz

ęś

ci wprowadzi

ć

 do otworów

(1.5)!

- Odkurzacz zamkn

ąć

.

4.5 Stojak/hamulec

Za pomoc

ą

 hamulców (2.8) mo

ż

na zabloko-

wa

ć

 ko

ł

a, co zapobiega niekontrolowanemu

odjazdowi odkurzacza.

4.6

Schowek na w

ąż

 (cz

ęś

ciowo w

zakresie dostawy)

Mocowanie schowka na w

ąż

 na odkurzaczu:

patrz rysunek 4.

Po pracy mo

ż

na wprowadzi

ć

  w

ąż

 ss

ą

cy

poprzez otwór (4.1) do schowka na w

ąż

Poprzez otwór (4.2) mo

ż

na wprowadzi

ć

 do

schowka na w

ąż

 równie

ż

 przewód zasila-

j

ą

cy.

5 Zastosowanie

- Na powierzchni pomocniczej (1.9) mo

ż

na

zamocowa

ć

 systainer za pomoc

ą

 obu zam-

ków (1.11). Na powierzchni pomocniczej

i w schowku (1.6, nie dla CTL 22) mo

ż

na

od

ł

o

ż

y

ć

 narz

ę

dzia i cz

ęś

ci wyposa

ż

enia.

- Do otworu (1.7) mo

ż

na w

ł

o

ż

y

ć

 uchwyt

(1.10) na w

ąż

 (487072). Poprzez uchwyt

w

ęż

a doprowadza si

ę

 w

ąż

 z góry do na-

rz

ę

dzia. Alternatywnie mo

ż

na zamocowa

ć

hak (452998) do nawijania w

ęż

a ss

ą

cego.

- Rami

ę

 (2.11) (452921; dla CTL 44 i CTL 55

nale

ż

y do zakresu dostawy) u

ł

atwia trans-

port odkurzacza. Na listwie (2.9) ramienia

mo

ż

na zamocowa

ć

 cz

ęś

ci wyposa

ż

enia,

np. rury ss

ą

ce.

- Poprzez w

ł

o

ż

enie w

ęż

a ss

ą

cego do otworu

wylotu powietrza (2.7) uzyskujemy stru-

mie

ń

 powietrza.

5.1

Zasysanie suchych substancji

  Przy zasysaniu substancji szkodli-

wych dla zdrowia zastosowanie wor-

ka

fi

 ltracyjnego jest obowi

ą

zkowe!

Przed zasysaniem suchych substancji na-

le

ż

y zawsze w

ł

o

ż

y

ć

 do zbiornika worek

fi

 l-

tracyjny. Zassan

ą

 substancj

ę

 mo

ż

na wtedy

ł

atwo usun

ąć

Po zasysaniu cieczy element

fi

 ltruj

ą

cy jest

wilgotny. Przy zasysaniu substancji su-

chych wilgotny element

fi

 ltruj

ą

cy zatyka si

ę

szybciej. Z tego wzgl

ę

du wilgotny element

fi

 ltruj

ą

cy nale

ż

y wysuszy

ć

 lub wymieni

ć

 na

suchy przed przyst

ą

pieniem do zasysania

substancji suchych.

5.2 Zasysanie

cieczy

  Nie wolno zasysa

ć

 cieczy palnych!

 Je

ż

eli z urz

ą

dzenia zacznie wydoby-

wa

ć

 si

ę

 piana lub ciecz, nale

ż

y na-

tychmiast przerwa

ć

 prac

ę

 i opró

ż

ni

ć

zbiornik zanieczyszcze

ń

.

Przed zasysaniem cieczy nale

ż

y z regu

ł

usun

ąć

 worek

fi

 ltracyjny. Zaleca si

ę

 zasto-

sowanie specjalnego

fi

 ltra do zanieczysz-

cze

ń

 mokrych.

Po osi

ą

gni

ę

ciu maksymalnej wysoko

ś

ci

nape

ł

nienia wska

ź

nik poziomu nape

ł

nienia

(2.12) przerywa automatycznie zasysanie.

6 Po

zako

ń

czeniu pracy

- Odkurzacz  wy

łą

czy

ć

 i wyj

ąć

 wtyczk

ę

 z

gniazdka sieciowego.

- Przewód zasilania sieciowego zawin

ąć

(2.6).

- Zbiornik zanieczyszcze

ń

 opró

ż

ni

ć

.

- Odkurzacz  wyczy

ś

ci

ć

 z zewn

ą

trz i we-

wn

ą

trz poprzez odsysanie i wytarcie.

- Odkurzacz odstawi

ć

 do suchego pomiesz-

czenia, zabezpieczy

ć

 przed niepowo

ł

anym

u

ż

yciem.

background image

70

7 Przegl

ą

d, konserwacja i czysz-

czenie

 Przed

przyst

ą

pieniem do wykonywa-

nia jakichkolwiek prac przy maszy-

nie nale

ż

y zawsze wyci

ą

ga

ć

 wtyczk

ę

z gniazda!

  Wszystkie prace konserwacyjne i na-

prawcze, które wymagaj

ą

 otwarcia

obudowy silnika, mog

ą

 by

ć

 wykony-

wane wy

łą

cznie przez upowa

ż

niony

warsztat serwisowy.

Co najmniej raz w roku producent lub osoba

przez niego upowa

ż

niona musi przeprowa-

dzi

ć

 kontrol

ę

 techniczn

ą

 zabezpiecze

ń

, np.

uszkodzenie

fi

 ltra, szczelno

ść

 urz

ą

dzenia i

dzia

ł

anie systemów kontrolnych.

W celu przeprowadzenie przez u

ż

ytkownika

przegl

ą

du i konserwacji urz

ą

dzenia nale

ż

roz

ł

o

ż

y

ć

 urz

ą

dzenie na cz

ęś

ci, wyczy

ś

ci

ć

 i

dokona

ć

 przegl

ą

du i konserwacji, o ile nie

stwarza to zagro

ż

enia ani dla pracownika

prowadz

ą

cego przegl

ą

d i konserwacj

ę

, ani

dla osób trzecich. Na odpowiednie przed-

si

ę

wzi

ę

cia bezpiecze

ń

stwa sk

ł

adaj

ą

 si

ę

odka

ż

enie przed roz

ł

o

ż

eniem urz

ą

dzenia,

fi

 ltracja wymuszonego odpowietrzenia na

miejscu demonta

ż

u i odpowiednie

ś

rodki

ochrony osobistej.

8 Wyposa

ż

enie,

fi

 ltra

Numery do zamówienia wyposa

ż

enia i

fi

 ltra znajdziecie Pa

ń

stwo w katalogu

fi

 rmy

Festool lub w internecie pod adresem „www.

festool.com“.

9 Gwarancja

Na urz

ą

dzenia produkcji naszej

fi

 rmy udzie-

lamy gwarancji z tytu

ł

u wad materia

ł

owych

i produkcyjnych zgodnie z przepisami

ustawowymi danego kraju jednak

ż

e, co

najmniej 12 miesi

ę

cy. Na terenie Stanów

Zjednoczonych i Unii Europejskiej, okres

gwarancyjny wynosi 24 miesi

ą

ce (dowód

w postaci rachunku lub dowodu dostawy).

Uszkodzenia, których przyczyn

ą

 jest natu-

ralne zu

ż

ycie / starcie, przeci

ąż

enie, nie-

prawid

ł

owa eksploatacja wzgl

ę

dnie uszko-

dzenia, za które win

ę

 ponosi u

ż

ytkownik lub

powsta

ł

e w wyniku u

ż

ycia niezgodnego z

opisem w instrukcji eksploatacji wzgl

ę

dnie,

które znane by

ł

y w momencie zakupu, s

ą

wy

łą

czone z roszcze

ń

 gwarancyjnych. Nie

s

ą

 równie

ż

 uwzgl

ę

dniane szkody, powsta

ł

w wyniku stosowania nieoryginalnego wy-

posa

ż

enia i materia

ł

ów u

ż

ytkowych (np.

talerze szli

fi

 erskie).

Reklamacje mog

ą

 zosta

ć

 uznane wy

łą

cznie

wtedy, je

ś

li urz

ą

dzenie zostanie odes

ł

ane

w stanie nieroz

ł

o

ż

onym do dostawcy lub

jednego z autoryzowanych warsztatów

serwisowych

fi

 rmy Festool. Instrukcj

ę

 eks-

ploatacji, zalecenia odno

ś

nie bezpiecze

ń

-

stwa pracy, list

ę

 cz

ęś

ci zamiennych oraz

dowód zakupu nale

ż

y przechowywa

ć

 w

miejscu dobrze zabezpieczonym. Ponadto

obowi

ą

zuj

ą

 aktualne warunki gwarancyjne

producenta.

Uwaga

Ze wzgl

ę

du na sta

ł

y post

ę

p prac ekspery-

mentalnych i rozwojowych zastrzega si

ę

mo

ż

liwo

ść

 zmiany zamieszczonych danych

technicznych.

Оглавление
