Konig Electronic Wireless microphone system: DANSK

DANSK

Introduktion

Trådløst mikrofonsystem med 1 kanal til semi-professionelt brug. Hvad enten du vil anvende

mikrofonen til tale, sang eller karaoke: lydkvaliteten er altid i top.

Oversigt over modtageren

6

7

2

3

4

5

54

1

1. ANTENNE: Til modtagelse af signalerne fra mikrofonen

2. POWER-INDIKATOR: Lyser rødt, når modtageren er tændt

3. RF SIGNALINDIKATOR: Lyser konstant grønt, når der modtages signaler fra mikrofonen

4. PEAK-INDIKATOR: Blinker orange, når audiosignalet er for højt og vil blive forvrænget

5. LYDSTYRKE: Justerer udgangsniveauet fra modtager til mixer eller forstærker

6. AUDIOUDGANG: Signaludgang for audiosignaler til mixer eller forstærker

7. STRØMTILFØRSEL: Tilslutning af AC/DC-adapterens DC-stik

DANSK

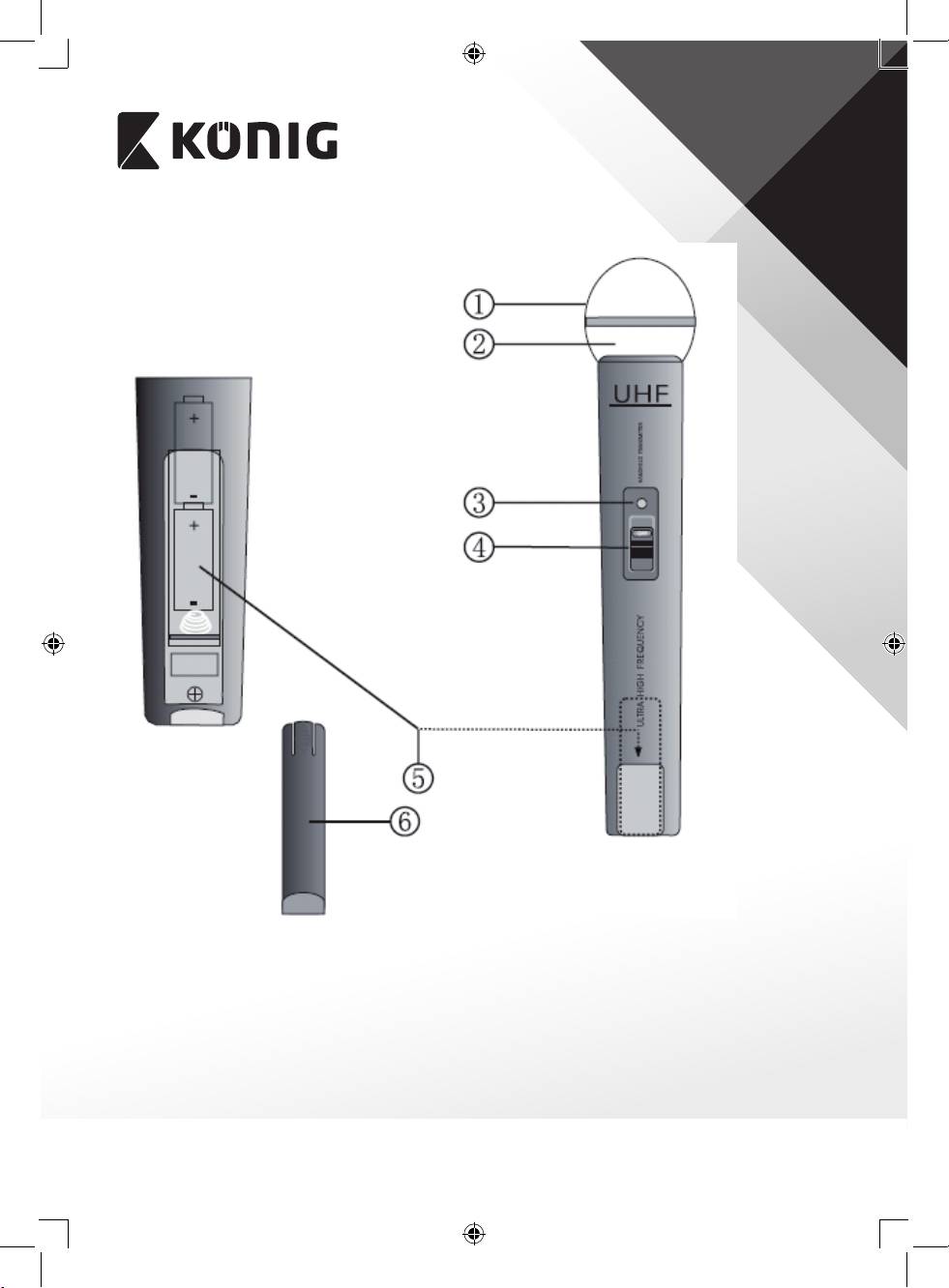

Oversigt over mikrofonen

1. GITTER: Dækker og beskytter det indre mikrofonelement

2. MIKROFONELEMENT (inden i): Opfanger audiosignalet

3. POWER-/BATTERI-INDIKATOR: Blinker én gang, når der tændes, og lyser konstant, når

batteriet er ved at løbe tør for strøm

4. TÆND-/SLUK-KONTAKT: 3 Positioner for ON (TÆNDT), MUTE (LYDLØS) (midterposition)

eller OFF (SLUKKET)

5. BATTERIKAMMER: 2 stk. AA-batterier

6. BATTERIDÆKSEL: Giver adgang til batterikammeret

55

DANSK

Betjening

1. Lad antennen stå ret op i luften for optimal modtagelse.

2. Forbind tilslutningskablet med 6,35mm stik til udgangen på modtageren samt til mixer

eller forstærker.

3. Forbind AC/DC-adapterens DC-stik til DC-indgangen på bagsiden af modtageren. Forbind

stikproppen til en stikkontakt.

Bemærk: modtageren tænder automatisk.

4. Åben mikrofonens batterirum og læg 2 AA-batterier i den i overensstemmelse med

markeringerne for polaritet.

5. Luk batterirummet og tænd mikrofonen på TÆND/SLUK-knappen.

6. Systemet er klar til brug.

Specikationer

Frekvens: UHF 863 MHz

Sendeeekt: 10 mW

Dynamisk område: >90 dB

Total harmonisk forvrængning: <0,5%

Frekvensgang: 40 Hz–15 KHz, ±3dB

Modulation: FM

Audio udgangsniveau: 0-400 mV

Strømforsyning: 230–240 V AC, 17 V DC

Strømforbrug: 4 W

S/N-omfang: >90 dB

Batteri: 2x AA 1,5 V

Batteriliv: 4~6 timer

56

DANSK

Sikkerhedsforholdsregler:

FORSIGTIG

RISIKO FOR ELEKTRISK STØD

For at nedsætte risikoen for elektrisk stød, må dette produkt, f.eks. når der kræves service, KUN

ÅBN IKKE

åbnes af en autoriseret tekniker.

Frakobl produktet stikkontakten og andet udstyr, hvis der opstår et problem.

Udsæt ikke produktet for vand eller fugt.

Vedligeholdelse:

Rengør kun med en tør klud.

Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan påtages for ændringer af produktet eller for skade på grund af forkert brug af dette produkt.

Generelt:

Design og specikationer kan ændres uden varsel.

Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres respektive ejere og anses herved som

sådan.

Bemærk:

Dette produkt er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke må bortskaes

sammen med almindeligt husholdningsaald. Der ndes særlige indsamlingssystemer for disse produkter.

Dette produkt er fremstillet og leveres i overensstemmelse med alle relevante forordninger og direktiver, der er gældende for alle

EUs medlemsstater. Produktet overholder ligeledes alle gældende specikationer og forskrifter i de lande, hvor produktet sælges.

Formel dokumentation kan fremlægges på forlangende. Dette omfatter, men er ikke begrænset til: Overensstemmelseserklæring (og

produkt-ID), Sikkerhedsdatablad, testrapport for produktet.

Kontakt venligst vores kundeservice for support:

via hjemmeside: http://www.nedis.dk/da-dk/kontakt/kontaktformular.htm

via e-mail: service@nedis.com

via telefon: +31 (0)73-5993965 (i kontortiden)

NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NEDERLANDENE

57
