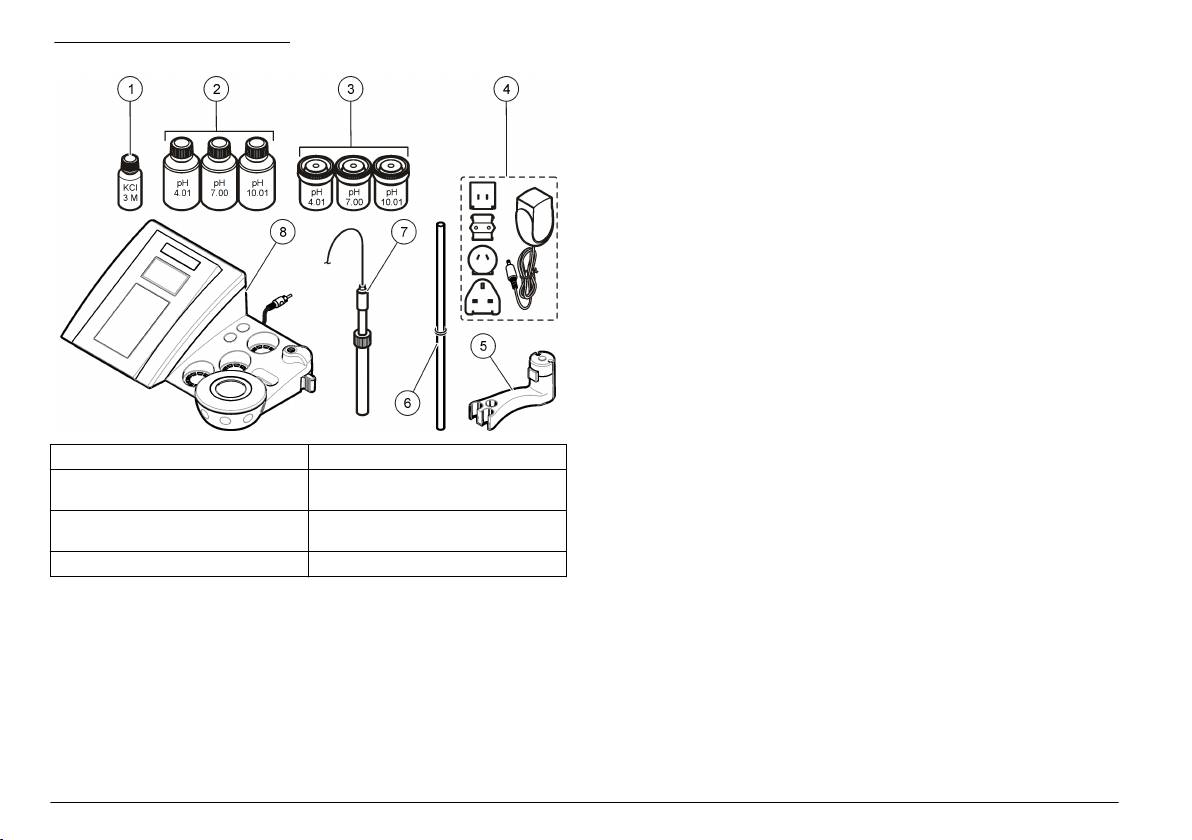

Σύνδεση σε ρεύμα AC

Εικόνα 2 Πίνακας συνδέσμων

Κ Ι Ν Δ Υ Ν Ο Σ

Κίνδυνος ηλεκτροπληξίας. Εάν αυτός ο εξοπλισμός χρησιμοποιείται σε

εξωτερικό χώρο ή δυνητικά υγρή τοποθεσία, πρέπει να

χρησιμοποιηθεί μια συσκευή διακοπής κυκλώματος λόγω σφάλματος

γείωσης (GFCI/GFI) για τη σύνδεση του εξοπλισμού στην κύρια πηγή

τροφοδοσίας του.

Ο μετρητής μπορεί να τροφοδοτηθεί από ρεύμα AC με το γενικό

προσαρμογέα ρεύματος.

1. Επιλέξτε το σωστό βύσμα προσαρμογέα για την έξοδο τροφοδοσίας

από το κιτ προσαρμογέα.

2. Συνδέστε το γενικό προσαρμογέα ρεύματος στο μετρητή (Εικόνα 2).

3. Συνδέστε το γενικό προσαρμογέα ρεύματος σε μια υποδοχή AC

(

Εικόνα 3).

1 Σύνδεσμος μαγνητικού αναδευτήρα

7 Σύνδεσμος mini DIN πληκτρολογίου

4. Ενεργοποιήστε το μετρητή.

1, Κανάλι 1

Η/Υ

2 Σύνδεσμος ηλεκτροδίου αναφοράς

8 Σύνδεσμος αισθητηρίου

(ξεχωριστά ηλεκτρόδια) 1, Κανάλι 1

θερμοκρασίας, Κανάλι 2

3 Σύνδεσμος ηλεκτροδίου αναφοράς

9 Σύνδεσμος συνδυασμένου

(ξεχωριστά ηλεκτρόδια) 2, Κανάλι 2

ηλεκτροδίου pH (ή ενδείκτη), Κανάλι

2

4 Σύνδεσμος ξεχωριστού αισθητηρίου

10 Σύνδεσμος συνδυασμένου

θερμοκρασίας, Κανάλι 2

ηλεκτροδίου pH (ή ενδείκτη),

Κανάλι 1

5 Σύνδεσμος RS-232 για εκτυπωτή ή

11 Σύνδεσμος μαγνητικού

Η/Υ

αναδευτήρα 2, Κανάλι 2

6 Τροφοδοτικό

384 Ελληνικά

Εικόνα 3 Σύνδεση ρεύματος AC

Διεπαφή και πλοήγηση χρήστη

Διεπαφή χειριστή

Περιγραφή πληκτρολογίου

1 Πλήκτρο ΕΠΙΣΤΡΟΦΗΣ: Ακύρωση

5 Πλήκτρο ΚΑΤΩ: Κύλιση σε άλλες

ή έξοδος από την τρέχουσα οθόνη

επιλογές, αλλαγή τιμής

μενού και επιστροφή στην

προηγούμενη οθόνη μενού

2 Πλήκτρο ΜΕΤΡΗΣΗΣ:

6 ON/OFF:

Επιβεβαίωση της επιλογής που έχει

Ενεργοποίηση/απενεργοποίηση

οριστεί

του μετρητή

3 Πλήκτρο ΕΠΑΝΩ: Κύλιση σε άλλες

7 Πλήκτρο ΑΡΙΣΤΕΡΑ: Αλλαγή

επιλογές, αλλαγή τιμής

μεταξύ των επιλογών Channel

1 (Κανάλι 1) και

Channel 2 (Κανάλι

4 Πλήκτρο ΔΕΞΙΑ: Αλλαγή μεταξύ

2), εισαγωγή αριθμών και

των επιλογών Channel 1 (Κανάλι 1)

γραμμάτων

και Channel 2 (Κανάλι 2), εισαγωγή

αριθμών και γραμμάτων

Περιγραφή οθόνης

Η οθόνη μετρητή εμφανίζει τη συγκέντρωση, τις μονάδες, τη

θερμοκρασία, την κατάσταση βαθμονόμησης, το ID χειριστή, το ID

δείγματος, την ημερομηνία και την ώρα.

Ελληνικά 385

Εικόνα 4 Εμφάνιση μίας οθόνης

Αλλαγή γλώσσας

Η γλώσσα οθόνης επιλέγεται όταν ο μετρητής ενεργοποιείται για πρώτη

φορά.

1. Χρησιμοποιήστε το πλήκτρο ή για να επιλέξετε γλώσσα από μια

λίστα.

2. Επιβεβαιώστε με . Η οθόνη μέτρησης εμφανίζει το μήνυμα DATA

OUTPUT (ΕΞΟΔΟΣ ΔΕΔΟΜΕΝΩΝ).

1 ID δείγματος 4 Θερμοκρασία δείγματος (ºC ή ºF)

3. Επιλέξτε Deactivated (

Απενεργοποιημένο) εάν δεν υπάρχει

2 Μονάδα μέτρησης και τιμή (pH,

5 Οπτικός χρονοδιακόπτης μέτρησης

συνδεδεμένος εκτυπωτής ή Η/Υ και επιβεβαιώστε. Ανατρέξτε στην

ORP (mV) ή ISE)

ενότητα Επιλογή της εξόδου δεδομένων στη σελίδα 389 για

3 Κατάσταση μέτρησης ή ημερομηνία

περισσότερες πληροφορίες σχετικά με την έξοδο δεδομένων.

και ώρα

Τυπική λειτουργία

Πλοήγηση

Βαθμονόμηση

Χρησιμοποιήστε το πλήκτρο για επιστροφή στο προηγούμενο μενού.

Χρησιμοποιήστε το πλήκτρο μέτρησης για να πραγματοποιήσετε μια

Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η

μέτρηση δείγματος ή για να επιβεβαιώσετε επιλογές. Χρησιμοποιήστε τα

Κίνδυνος έκθεσης σε χημικά. Τηρείτε τις εργαστηριακές διαδικασίες ασφάλειας

πλήκτρα με τα βέλη για να πραγματοποιήσετε κύλιση σε άλλες

και φοράτε όλα τα μέσα ατομικής προστασίας που είναι κατάλληλα για τα χημικά

επιλογές ή για να αλλάξετε μια τιμή. Για να αλλάξετε τις παραμέτρους,

που χειρίζεστε. Ανατρέξτε στα υπάρχοντα φύλλα δεδομένων ασφάλειας υλικού

χρησιμοποιήστε τα πλήκτρα με τα βέλη

και . Ανατρέχετε σε κάθε

(MSDS) για τα πρωτόκολλα ασφάλειας.

εργασία για συγκεκριμένες οδηγίες.

Ρυθμίσεις βαθμονόμησης

Οι ρυθμίσεις βαθμονόμησης περιέχουν τα εξής: Calibration type (Τύπος

Εκκίνηση

βαθμονόμησης

), Calibration frequency (Συχνότητα βαθμονόμησης) και

Display options (Επιλογές προβολής).

Ενεργοποίηση και απενεργοποίηση του μετρητή

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα

ή για να

Ε Ι Δ Ο Π Ο Ι Η Σ Η

επιλέξετε CALIBRATION (ΒΑΘΜΟΝΟΜΗΣΗ). Επιβεβαιώστε.

Βεβαιωθείτε ότι το ηλεκτρόδιο είναι συνδεδεμένο στο μετρητή προτού

2. Χρησιμοποιήστε το πλήκτρο για να μεταβείτε στο μενού

ενεργοποιήσετε το μετρητή.

βαθμονόμησης.

Πιέστε το για να ενεργοποιήσετε ή να απενεργοποιήσετε το μετρητή.

Εάν δεν είναι δυνατή η ενεργοποίηση του μετρητή, βεβαιωθείτε ότι το

τροφοδοτικό AC είναι σωστά συνδεδεμένο σε ηλεκτρική πρίζα.

386 Ελληνικά

3. Χρησιμοποιήστε τα πλήκτρα ή για να ορίσετε τις παρακάτω

Τύποι βαθμονόμησης

επιλογές:

Μπορούν να επιλεγούν διαφορετικοί τύποι βαθμονόμησης.

Επιλογή Περιγραφή

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα ή για να

επιλέξετε CALIBRATION (ΒΑΘΜΟΝΟΜΗΣΗ). Επιβεβαιώστε.

Stability C. (Κ.

Κριτήριο βάσει σταθερότητας—επιλέξτε Fast

σταθερότητας):

(Ταχεία), Standard (Τυπική) ή Strict (Ακριβής).

2. Χρησιμοποιήστε το πλήκτρο για να μεταβείτε στο μενού

βαθμονόμησης.

Calibration type (Τύπος

Τύπος βαθμονόμησης—επιλέξτε Technical

βαθμονόμησης)

buffers (Τεχνικά ρυθμιστικά διαλύματα),

3. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε τύπο

DIN19266 Buffers (Ρυθμιστικά διαλύματα

βαθμονόμησης.

DIN19266), User Buffers (Ρυθμιστικά

διαλύματα χειριστή), To a X value (Προς μια

Επιλογή Περιγραφή

τιμή Χ), data introduction (εισαγωγή

δεδομένων) ή Theoretical calibration

Technical buffers (Τεχνικά

pH 2,00, 4,01, 7,00, 9,21 και 10,01 στους

(Θεωρητική βαθμονόμηση). Ανατρέξτε στην

ρυθμιστικά διαλύματα)

25 °C (77 °F)

ενότητα Calibration types για περισσότερες

DIN19266 Buffers (Ρυθμιστικά

pH 1,679, 4,006, 6,865, 7,000, 9,180,

πληροφορίες.

διαλύματα DIN19266)

10,012 και 12,454

Cal. frequency

Υπενθύμιση βαθμονόμησης—μπορεί να οριστεί

User Buffers (Ρυθμιστικά

Επιλέγεται όταν δεν χρησιμοποιούνται τα

(Συχνότητα

μεταξύ 0–7 ημερών (προεπιλογή: ημερησίως).

διαλύματα χειριστή)

τεχνικά ρυθμιστικά διαλύματα ή τα

βαθμονόμησης)

Η οθόνη εμφανίζει το χρόνο που απομένει

ρυθμιστικά διαλύματα DIN19266.

μέχρι τη νέα βαθμονόμηση. Ανατρέξτε στην

Ανατρέξτε στην ενότητα Τεχνικά

ενότητα Ρύθμιση της υπενθύμισης

ρυθμιστικά διαλύματα (DIN 19267)

βαθμονόμησης στη σελίδα 388 για

στη σελίδα 398 για τις τιμές pH των

περισσότερες πληροφορίες.

συγκεκριμένων ομάδων ρυθμιστικών

Display mV (Οθόνη mV) Οθόνη mV—επιλέξτε YES (ΝΑΙ) ή NO (ΟΧΙ) για

διαλυμάτων σε ποικίλες θερμοκρασίες.

προβολή των mV.

Calibration to a X value

Για να ρυθμίσετε χειροκίνητα οποιαδήποτε

Standard 220 mV

Πρότυπο 220 mV—βαθμονόμηση με πρότυπο

(Βαθμονόμηση σε μια τιμή Χ)

τιμή κλίμακας του pH μέτρησης.

(Πρότυπο 220 mV)

διάλυμα 220 mV

Data introduction (Εισαγωγή

Χειροκίνητη εισαγωγή σταθεράς

To a X value (Προς μια

Προς μια τιμή Χ—χρήση ενός συγκεκριμένου

δεδομένων)

ηλεκτροδίου.

τιμή Χ)

πρότυπου διαλύματος. Ρυθμίστε την τιμή κατά

Theoretical calibration

Τα δεδομένα βαθμονόμησης του

τη διάρκεια της βαθμονόμησης.

(Θεωρητική βαθμονόμηση)

ηλεκτροδίου αντικαθίστανται στους 25 °C

Data introduction

Εισαγωγή δεδομένων, Αντιστάθμιση—

(77 °F).

(Εισαγωγή δεδομένων)

εισαγωγή της τιμής αντιστάθμισης

Factory adjust

Εργοστασιακή ρύθμιση—εισαγωγή της τιμής

Διαδικασία βαθμονόμησης

(Εργοστασιακή ρύθμιση)

αντιστάθμισης

Αυτή η διαδικασία προορίζεται για γενική χρήση με υγρά διαλύματα

βαθμονόμησης. Για πρόσθετες πληροφορίες ανατρέξτε στα έγγραφα

που συνοδεύουν κάθε αισθητήριο.

Σημείωση: Τα διαλύματα πρέπει να αναδεύονται κατά τη διάρκεια της

βαθμονόμησης. Για περισσότερες πληροφορίες σχετικά με τις ρυθμίσεις ανάδευσης,

ανατρέξτε στην ενότητα Αλλαγή των ρυθμίσεων ανάδευσης στη σελίδα

391.

Ελληνικά 387

1. Προσθέστε τα ρυθμιστικά διαλύματα ή τα διαλύματα βαθμονόμησης

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα

ή για να

στα ποτήρια ζέσεως βαθμονόμησης που φέρουν ετικέτες.

επιλέξετε DATA LOGGER (

ΚΑΤΑΓΡΑΦΙΚΟ ΔΕΔΟΜΕΝΩΝ).

Επιβεβαιώστε.

2. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα ή και και

για να επιλέξετε την παράμετρο CALIBRATION (ΒΑΘΜΟΝΟΜΗΣΗ).

2. Επιλέξτε Display data (Προβολή δεδομένων).

Επιβεβαιώστε.

3. Επιλέξτε Calibration data (Δεδομένα βαθμονόμησης) και

3. Εάν απαιτείται, επιλέξτε το ID χειριστή (1 έως 10) και επιβεβαιώστε.

επιβεβαιώστε με το πλήκτρο

. Εμφανίζονται τα δεδομένα της

τελευταίας βαθμονόμησης.

4. Ξεπλύνετε το αισθητήριο με απιονισμένο νερό και τοποθετήστε το

μέσα στο πρώτο ποτήρι ζέσεως βαθμονόμησης. Βεβαιωθείτε ότι δεν

• pH-οι τιμές κλίσης και μετατόπισης εμφανίζονται εναλλάξ με την

υπάρχουν φυσαλίδες αέρα στη μεμβράνη.

απόκλιση (σε %) και τη θερμοκρασία βαθμονόμησης.

5. Πατήστε το πλήκτρο για να ξεκινήσει η βαθμονόμηση.

•

ORP-εμφανίζεται η τιμή μέτρησης mV και η θερμοκρασία

6. Πατήστε το πλήκτρο για να πραγματοποιήσετε μέτρηση στο

βαθμονόμησης.

πρώτο διάλυμα βαθμονόμησης.

• Αγωγιμότητα—εμφανίζεται η σταθερά κυψελίδας και η

Εμφανίζεται το επόμενο διάλυμα βαθμονόμησης.

θερμοκρασία βαθμονόμησης για κάθε πρότυπο.

7. Ξεπλύνετε το αισθητήριο με απιονισμένο νερό και τοποθετήστε το

μέσα στο δεύτερο ποτήρι ζέσεως βαθμονόμησης. Βεβαιωθείτε ότι

Ρύθμιση της υπενθύμισης βαθμονόμησης

δεν υπάρχουν φυσαλίδες αέρα στη μεμβράνη.

Η υπενθύμιση βαθμονόμησης μπορεί να οριστεί μεταξύ 0 και 23 ωρών ή

8. Πατήστε το πλήκτρο για να πραγματοποιήσετε μέτρηση στο

1-7 ημερών (προεπιλογή: 1 ημέρα). Η οθόνη εμφανίζει το χρόνο που

δεύτερο διάλυμα βαθμονόμησης.

απομένει μέχρι τη νέα βαθμονόμηση.

Εμφανίζεται το επόμενο διάλυμα βαθμονόμησης.

Σημείωση: Όταν επιλεγούν 0 ημέρες, η υπενθύμιση βαθμονόμησης

απενεργοποιείται.

9. Ξεπλύνετε το αισθητήριο με απιονισμένο νερό και τοποθετήστε το

μέσα στο τρίτο ποτήρι ζέσεως βαθμονόμησης. Βεβαιωθείτε ότι δεν

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα

ή για να

υπάρχουν φυσαλίδες αέρα στη μεμβράνη.

επιλέξετε CALIBRATION (ΒΑΘΜΟΝΟΜΗΣΗ). Επιβεβαιώστε.

10. Πατήστε το πλήκτρο για να πραγματοποιήσετε μέτρηση στο τρίτο

2. Χρησιμοποιήστε το πλήκτρο για να μεταβείτε στο μενού

διάλυμα βαθμονόμησης.

βαθμονόμησης.

Όταν η βαθμονόμηση είναι ικανοποιητική, στην οθόνη εμφανίζεται

3. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Cal. frequency

σύντομα το μήνυμα Calibration OK (Βαθμονόμηση

OK) και κατόπιν

(Συχνότητα βαθμονόμησης) και επιβεβαιώστε.

μεταβαίνει στο κύριο μενού.

Σημείωση: Όταν υπάρχει συνδεδεμένος εκτυπωτής, το μενού εκτύπωσης

4. Χρησιμοποιήστε τα πλήκτρα και για να προχωρήσετε στο

ανοίγει και μπορείτε να εκτυπώσετε το αποτέλεσμα.

επόμενο βήμα και χρησιμοποιήστε τα πλήκτρα ή για να

αλλάξετε μια τιμή. Επιβεβαιώστε.

Προβολή των δεδομένων βαθμονόμησης

Πατήστε το πλήκτρο για να ξεκινήσει η βαθμονόμηση.

Μπορούν να προβληθούν δεδομένα από την πιο πρόσφατη

βαθμονόμηση.

Μετρήσεις δειγμάτων

Κάθε αισθητήριο έχει συγκεκριμένα βήματα και διαδικασίες

προετοιμασίας για την πραγματοποίηση μετρήσεων δειγμάτων.

388 Ελληνικά

Προηγμένη λειτουργία

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα ή και και

για να επιλέξετε την παράμετρο MEASURE (ΜΕΤΡΗΣΗ).

Αλλαγή των μονάδων μέτρησης

Επιβεβαιώστε.

2. Χρησιμοποιήστε το πλήκτρο για να αλλάξετε τις παρακάτω

Μπορείτε να αλλάξετε τις μονάδες μέτρησης ανεξάρτητα για κάθε κανάλι.

ρυθμίσεις. Επιβεβαιώστε κάθε καταχώριση.

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα ή για να

Επιλογή Περιγραφή

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε.

2. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Measurement

Ανάλυση Επιλέξτε την ανάλυση: 1, 0,1, 0,01 (προεπιλογή) ή

0,001

units (Μονάδες μέτρησης) και επιβεβαιώστε.

3. Επιλέξτε Channel 1 (

Κανάλι 1) ή Channel 2 (Κανάλι 2) και

Measure

Σταθερότητα—επιλέξτε βάσει κριτηρίου σταθερότητας:

επιβεβαιώστε.

(Μέτρηση)

Fast (Ταχεία) (παραλλαγή < 0,02 pH σε 6 s), Standard

(Τυπική) (παραλλαγή < 0,01 pH σε 6 s) ή Strict

4. Επιλέξτε ORP (mV), pH ή ISE και επιβεβαιώστε.

(Ακριβής) (παραλλαγή < 0,002 pH σε 6 s). In

continuous (Σε συνεχές)—εισαγάγετε το χρονικό

Χρησιμοποιήστε ένα ID δείγματος

διάστημα για το In continuous Acquis. interval (Σε

συνεχές διάστημα απόκτησης) (αποθήκευση ή

Η ετικέτα ID Δείγματος χρησιμοποιείται για να συνδέσει ενδείξεις με μια

εκτύπωση δεδομένων). By time (Βάσει χρόνου)—

ιδιαίτερη θέση δείγματος. Αν ανατεθεί, τα αποθηκευμένα δεδομένα θα

εισαγάγετε το χρονικό διάστημα για την αποθήκευση ή

την εκτύπωση δεδομένων.

περιλαμβάνουν αυτό το ID.

Display mV

Οθόνη mV—επιλέξτε YES (ΝΑΙ) ή NO (ΟΧΙ) για

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα

ή για να

(Οθόνη mV)

προβολή του mV.

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε.

Limits (Όρια) Όρια—επιλέξτε YES (ΝΑΙ) ή NO (ΟΧΙ). YES (ΝΑΙ):

2. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Sample ID (ID

Εισαγάγετε το ανώτερο και το κατώτερο όριο. Ηχεί μια

δείγματος) και επιβεβαιώστε.

ακουστική προειδοποίηση μόλις η μέτρηση είναι εκτός

εύρους. Η έξοδος αναφοράς εμφανίζει το γράμμα A

3. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε

δίπλα στην τιμή μέτρησης όταν η τιμή μέτρησης είναι

εκτός εύρους.

Επιλογή Περιγραφή

Isopotential

Ισοδυναμικό—αλλάξτε την τιμή pH του ισοδυναμικού

Automatic

Ένας διαδοχικός αριθμός θα ανατίθεται αυτόματα σε

(Ισοδυναμικό)

στην εισαγωγή δεδομένων. Επιλέξτε Calculate

(Αυτόματα)

κάθε δείγμα.

(Υπολογισμός) για να βαθμονομήσετε ξανά το

Manual

Απαιτείται πληκτρολόγιο ή σαρωτής γραμμωτού

αισθητήριο.

(Χειροκίνητα)

κώδικα για την εισαγωγή του ονόματος του ID

δείγματος πριν από την πραγματοποίηση μέτρησης

3. Πατήστε το πλήκτρο για να ξεκινήσει η μέτρηση.

(έως 15 χαρακτήρες).

Σημείωση: Εάν η μέτρηση δεν σταθεροποιηθεί μετά από 120 δευτερόλεπτα, ο

μετρητής μεταβαίνει αυτομάτως στην κατάσταση συνεχούς μέτρησης.

Επιλογή της εξόδου δεδομένων

Τα δεδομένα μπορούν να αποθηκευτούν ή να μεταφερθούν σε εκτυπωτή

ή σε Η/Υ.

Ελληνικά 389

Προσαρμογή της αντίθεσης οθόνης

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα ή για να

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε.

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα ή για να

2. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Data Output

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε.

(Έξοδος δεδομένων) και επιβεβαιώστε.

2. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Display contrast

3. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε

(Αντίθεση οθόνης) και επιβεβαιώστε.

Επιλογή Περιγραφή

3. Χρησιμοποιήστε τα πλήκτρα και για να προσαρμόσετε την

αντίθεση της οθόνης και επιβεβαιώστε.

Deactivated

Επιλέξτε Deactivated (Απενεργοποιημένο)

(Απενεργοποιημένο)

εάν δεν υπάρχει συνδεδεμένος εκτυπωτής ή

Η/Υ.

Ρύθμιση της θερμοκρασίας

For Printer (Για εκτυπωτή) Επιλέξτε Dot matrix printer (Εκτυπωτής

Η μέτρηση της θερμοκρασίας μπορεί να ρυθμιστεί στους 25 °C (77 °F)

μήτρας κουκκίδων) ή Thermal printer

ή/και 85 °C (185 °F) για την αύξηση της ακρίβειας.

(Θερμικός εκτυπωτής).

1. Τοποθετήστε το αισθητήριο και ένα θερμόμετρο αναφοράς σε ένα

For Computer (Για

Επιλέξτε Terminal (Τερματικό), LabCom ή

υπολογιστή)

LabCom Easy. Το λογισμικό LabCom ελέγχει

δοχείο νερού περίπου στους 25 °C και αφήστε τη θερμοκρασία να

αρκετές μονάδες, μετρητές pH και

σταθεροποιηθεί.

αγωγιμότητας, αυτόματες προχοΐδες,

2. Συγκρίνετε την ένδειξη θερμοκρασίας του μετρητή με τη θερμοκρασία

δειγματολήπτες, κ.λπ. από Η/Υ. Το λογισμικό

του θερμόμετρου αναφοράς. Η διαφορά είναι η τιμή ρύθμισης για το

LabCom Easy λαμβάνει δεδομένα pH και

μετρητή.

αγωγιμότητας από Η/Υ.

Παράδειγμα: Θερμόμετρο αναφοράς: 24,5 °C,

μετρητής: 24,3 °C,

Τιμή ρύθμισης: 0,2 °C.

Αλλαγή ημερομηνίας και ώρας

3. Εισαγάγετε την τιμή ρύθμισης για την ένδειξη 25 °C:

Μπορείτε να αλλάξετε την ημερομηνία και την ώρα από το μενού Date /

a. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα

ή για να

Time (Ημερομηνία / Ώρα).

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε.

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα ή για να

b. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Readjust

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε.

temp (Αναπροσαρμογή θερμοκρασίας). και επιβεβαιώστε.

c. Επιλέξτε Channel 1 (

Κανάλι 1) ή Channel 2 (Κανάλι 2) και

2. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Date / Time

επιβεβαιώστε. Η μέτρηση της θερμοκρασίας για το κανάλι

(Ημερομηνία / Ώρα) και επιβεβαιώστε.

1 πραγματοποιείται από την αγωγιμομετρική κυψελίδα και η

3. Χρησιμοποιήστε τα πλήκτρα και για να προχωρήσετε στο

μέτρηση για το κανάλι 2 πραγματοποιείται από το αισθητήριο pH.

επόμενο βήμα και χρησιμοποιήστε τα πλήκτρα ή για να

Εάν δεν υπάρχει συνδεδεμένη αγωγιμομετρική κυψελίδα, η τιμή

αλλάξετε μια τιμή. Επιβεβαιώστε.

της θερμοκρασίας πρέπει να εισαχθεί χειροκίνητα ή η

Η τρέχουσα ημερομηνία και ώρα θα εμφανιστούν στην οθόνη.

θερμοκρασία που μετράται στο κανάλι 2 μπορεί να εφαρμοστεί

στο μετρητή.

d. Χρησιμοποιήστε τα πλήκτρα

ή για να επιλέξετε 25 °C και

επιβεβαιώστε.

390 Ελληνικά

e. Χρησιμοποιήστε τα πλήκτρα με τα βέλη για να εισαγάγετε την

2 (Αναδευτήρας 2). Για την ενεργοποίηση του αναδευτήρα 2, ανατρέξτε

τιμή ρύθμισης για τους 25 °C.

Επιβεβαιώστε.

στα παρακάτω βήματα.

4. Τοποθετήστε το αισθητήριο και ένα θερμόμετρο αναφοράς σε ένα

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα ή για να

δοχείο νερού περίπου στους 85 °C και αφήστε τη θερμοκρασία να

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε με .

σταθεροποιηθεί.

2. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Stirrer N.

5. Συγκρίνετε τη θερμοκρασία από το μετρητή με τη θερμοκρασία του

2 (Αναδευτήρας αρ. 2) και επιβεβαιώστε με το πλήκτρο

θερμόμετρου αναφοράς. Η διαφορά είναι η τιμή ρύθμισης για το

μετρητή.

3. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε YES (ΝΑΙ) για

να ενεργοποιήσετε τον αναδευτήρα 2.

a. Χρησιμοποιήστε τα πλήκτρα

ή για να επιλέξετε 85 °C και

Σημείωση: Επιλέξτε NO (ΟΧΙ) για να απενεργοποιήσετε τον αναδευτήρα 2.

επιβεβαιώστε.

b. Χρησιμοποιήστε τα πλήκτρα με τα βέλη για να εισαγάγετε την

Αλλαγή των μονάδων θερμοκρασίας

τιμή ρύθμισης για τους 85 °C.

Επιβεβαιώστε.

Μπορείτε να αλλάξετε τις μονάδες θερμοκρασίας σε

Celsius (Κελσίου) ή

c. Επιλέξτε Save changes (Αποθήκευση αλλαγών) και

Fahrenheit (Φαρενάιτ).

επιβεβαιώστε.

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα

ή για να

Αλλαγή των ρυθμίσεων ανάδευσης

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε.

Μπορείτε να ενεργοποιήσετε το μαγνητικό αναδευτήρα και να αλλάξετε

2. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Temperature

την ταχύτητα ανάδευσης στο μενού Stirring (Ανάδευση).

units (Μονάδες θερμοκρασίας) και επιβεβαιώστε.

3. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Celsius

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα

ή για να

(Κελσίου) ή Fahrenheit (Φαρενάιτ) και επιβεβαιώστε.

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε.

2. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Stirring

Καταγραφικό δεδομένων

(Ανάδευση) και επιβεβαιώστε.

3. Για να ενεργοποιήσετε/απενεργοποιήσετε τον αναδευτήρα, πατήστε

Προβολή δεδομένων

το πλήκτρο .

4. Όταν ο αναδευτήρας είναι ενεργοποιημένος, χρησιμοποιήστε τα

Το μητρώο καταγραφής Display data (

Προβολή δεδομένων) περιέχει τα

πλήκτρα ή για να αλλάξετε την ταχύτητα ανάδευσης σε %.

εξής: Measurement data (Δεδομένα μέτρησης), Electrode report

(Αναφορά ηλεκτρόδιων) και Calibration data (Δεδομένα βαθμονόμησης).

Σημείωση: Χρησιμοποιήστε τα πλήκτρα ή για να αλλάξετε την ταχύτητα

Τα αποθηκευμένα δεδομένα μπορούν να αποσταλούν σε εκτυπωτή ή

ανάδευσης κατά τη διάρκεια της βαθμονόμησης και της μέτρησης.

Η/Υ. Όταν το μητρώο καταγραφής δεδομένων γεμίσει (400 σημεία

δεδομένων), το προηγούμενο σημείο δεδομένων διαγράφεται κατά την

Ενεργοποιήστε/απενεργοποιήστε τον αναδευτήρα

προσθήκη ενός νέου σημείου δεδομένων.

Ο αναδευτήρας 1 λειτουργεί με τα Κανάλια 1 και 2 (Αναδευτήρας 1).

Μπορεί να συνδεθεί ένας δεύτερος αναδευτήρας στο κανάλι

1. Χρησιμοποιήστε τα πλήκτρα

και για να επιλέξετε Channel

1 (Κανάλι 1) ή Channel 2 (Κανάλι 2) και επιβεβαιώστε.

2. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα ή για να

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε.

Ελληνικά

391

3. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε DATA LOGGER

Αποστολή δεδομένων σε εκτυπωτή ή Η/Υ

(ΚΑΤΑΓΡΑΦΙΚΟ ΔΕΔΟΜΕΝΩΝ) και επιβεβαιώστε.

4. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Display data

Ε Ι Δ Ο Π Ο Ι Η Σ Η

(Προβολή δεδομένων) και επιβεβαιώστε.

Πρέπει να επιλεγεί πρώτα η έξοδος δεδομένων (εκτυπωτής ή Η/Υ), ώστε να είναι

5. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε

διαθέσιμο το μενού Print (Εκτύπωση) (ανατρέξτε στην ενότητα Επιλογή της

εξόδου δεδομένων στη σελίδα 389).

Επιλογή Περιγραφή

Σημείωση: Ανατρέξτε στην ενότητα Report output (Έξοδος αναφοράς)

Measurement data

Δεδομένα μέτρησης—αποθηκεύονται

στη σελίδα 392 για να επιλέξετε τον τύπο εξόδου αναφοράς.

(Δεδομένα μέτρησης)

αυτομάτως σε κάθε μέτρηση δείγματος

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα ή για να

Electrode report (Αναφορά

Αναφορά ηλεκτρόδιων—αποθηκεύει

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε.

ηλεκτρόδιων)

αυτομάτως το ιστορικό ηλεκτρόδιων και τις

συνθήκες μέτρησης

2. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε DATA LOGGER

(ΚΑΤΑΓΡΑΦΙΚΟ ΔΕΔΟΜΕΝΩΝ) και επιβεβαιώστε.

Calibration data (Δεδομένα

Δεδομένα βαθμονόμησης—αποθηκεύει

βαθμονόμησης)

αυτομάτως την τρέχουσα βαθμονόμηση

3. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Print

(Εκτύπωση) και επιβεβαιώστε. Ορίστε μία από τις παρακάτω

επιλογές και επιβεβαιώστε με το πλήκτρο για να εκτυπώσετε τα

Διαγραφή δεδομένων

δεδομένα: Measurement data (

Δεδομένα μέτρησης), Electrode data

Το μητρώο καταγραφής του συνόλου των δεδομένων μέτρησης ή της

(Δεδομένα ηλεκτρόδιων), Calibration data (Δεδομένα

αναφοράς ηλεκτρόδιων μπορεί να διαγραφεί ώστε να καταργηθούν

βαθμονόμησης), Calibration report (Αναφορά βαθμονόμησης) ή

δεδομένα που έχουν ήδη αποσταλεί σε εκτυπωτή ή Η/Υ.

Instrument condit.(Κατάσταση οργάνου).

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα ή για να

Report output (Έξοδος αναφοράς)

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε.

2. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε DATA LOGGER

Ε Ι Δ Ο Π Ο Ι Η Σ Η

(ΚΑΤΑΓΡΑΦΙΚΟ ΔΕΔΟΜΕΝΩΝ) και επιβεβαιώστε.

Πρέπει να επιλεγεί πρώτα η έξοδος δεδομένων (εκτυπωτής ή Η/Υ), ώστε να είναι

3. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Erase

διαθέσιμο το μενού Type of report (Τύπος αναφοράς) (ανατρέξτε στην ενότητα

(Διαγραφή) και επιβεβαιώστε.

Επιλογή της εξόδου δεδομένων στη σελίδα 389).

4. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Measurement

Μπορούν να επιλεγούν διαφορετικοί τύποι εξόδου αναφοράς όταν

data (Δεδομένα μέτρησης) ή Electrode report (Αναφορά

υπάρχει συνδεδεμένος εκτυπωτής ή Η/Υ.

ηλεκτρόδιων) και επιβεβαιώστε. Επιβεβαιώστε ξανά για να

διαγράψετε τα δεδομένα.

1. Από το κύριο μενού, χρησιμοποιήστε τα πλήκτρα ή για να

Το σύνολο του μητρώου διαγράφεται απευθείας.

επιλέξετε SYSTEM (ΣΥΣΤΗΜΑ). Επιβεβαιώστε.

2. Χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε Type of report

(Τύπος αναφοράς) και επιβεβαιώστε.

392 Ελληνικά

3. Όταν υπάρχει συνδεδεμένος εκτυπωτής ή Η/Υ και τερματικό,

Συντήρηση

χρησιμοποιήστε τα πλήκτρα ή για να επιλέξετε

Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η

Επιλογή Περιγραφή

Πολλαπλοί κίνδυνοι. Μην αποσυναρμολογείτε το όργανο για συντήρηση ή

Reduced

Επιλέξτε Several (Αρκετά) ή One sample (Ένα δείγμα) ως

επισκευή. Εάν πρέπει να καθαριστούν ή να επισκευαστούν τα εσωτερικά

(Μειωμένο)

μορφή εξόδου

εξαρτήματα, επικοινωνήστε με τον κατασκευαστή.

Standard

Επιλέξτε Several (Αρκετά) ή One sample (Ένα δείγμα) ως

Π Ρ Ο Σ Ο Χ Η

(Πρότυπο)

μορφή εξόδου. Επιλέξτε αρκετά: Users (Χρήστες): Το

όνομα χειριστή εμφανίζεται στην εκτυπωμένη αναφορά

Κίνδυνος τραυματισμού. Μόνο ειδικευμένο προσωπικό πρέπει να εκτελεί τις

(17 χαρακτήρες). Header (Επικεφαλίδα):Η επωνυμία της

εργασίες ελέγχου που περιγράφονται σε αυτό το κεφάλαιο του εγχειριδίου.

εταιρίας μπορεί να προστεθεί ως επικεφαλίδα

(40 χαρακτήρες) και εμφανίζεται στην αναφορά εκτύπωσης.

Identify sensor (Αναγνώριση αισθητηρίου):Το μοντέλο

Καθαρισμός του οργάνου

και ο αριθμός σειράς του αισθητηρίου μπορεί να προστεθεί

και εμφανίζεται στην αναφορά εκτύπωσης.

Ε Ι Δ Ο Π Ο Ι Η Σ Η

Ποτέ μην χρησιμοποιείτε καθαριστικά, όπως νέφτι, ακετόνη ή παρόμοια

GLP Επιλέξτε Several (Αρκετά) ή One sample (Ένα δείγμα) ως

προϊόντα, για τον καθαρισμό του οργάνου, συμπεριλαμβανομένης της οθόνης και

μορφή εξόδου. Επιλέξτε αρκετά: Users (Χρήστες): Το

των εξαρτημάτων.

όνομα χειριστή εμφανίζεται στην εκτυπωμένη αναφορά

(17 χαρακτήρες). Header (Επικεφαλίδα):Η επωνυμία της

Καθαρίζετε το εξωτερικό μέρος του οργάνου με ένα υγρό πανί και ήπιο

εταιρίας μπορεί να προστεθεί ως επικεφαλίδα

διάλυμα σαπουνιού.

(40 χαρακτήρες) και εμφανίζεται στην αναφορά εκτύπωσης.

Identify sensor (Αναγνώριση αισθητηρίου):Το μοντέλο

και ο αριθμός σειράς του αισθητηρίου μπορεί να προστεθεί

Καθαρισμός του αισθητηρίου

και εμφανίζεται στην αναφορά εκτύπωσης.

Καθαρίστε το αισθητήριο όπως απαιτείται. Ανατρέξτε στην ενότητα

4. Όταν υπάρχει συνδεδεμένος Η/Υ και έχει επιλεγεί LabCom Easy

Αντιμετώπιση προβλημάτων στη σελίδα 395 για περισσότερες

(ανατρέξτε στην ενότητα

Επιλογή της εξόδου δεδομένων

πληροφορίες σχετικά με τον καθαρισμό. Ανατρέξτε στο υλικό

στη σελίδα 389 για περισσότερες πληροφορίες), χρησιμοποιήστε τα

τεκμηρίωσης του αισθητηρίου για πληροφορίες σχετικά με τη συντήρηση

πλήκτρα

ή για να επιλέξετε

του αισθητηρίου.

Επιλογή Περιγραφή

Αντικατάσταση του μαγνητικού αναδευτήρα

Users (Χρήστες) Το όνομα χειριστή εμφανίζεται στην εκτυπωμένη

αναφορά (17 χαρακτήρες).

Εάν ο μαγνητικός αναδευτήρας δεν εκκινηθεί, ακολουθήστε τα

αριθμημένα βήματα για να τον αντικαταστήσετε.

Identify sensor

Το μοντέλο και ο αριθμός σειράς του αισθητηρίου

(Αναγνώριση

μπορεί να προστεθεί και εμφανίζεται στην

αισθητηρίου)

αναφορά εκτύπωσης.

Ελληνικά 393

Tehnilised andmed

Tehniline näitaja Väärtused

Tehnilisi andmeid võidakse muuta eelneva etteteatamiseta.

Klaviatuur Kaitsetöötlusega PET

Tehniline näitaja Väärtused

Sertifikaadid CE

Mõõtmed 35 x 20 x 11 cm (13,78 x 7,87 x 4,33 tolli)

Üldteave

Kaal 1100 g (2,43 naela)

Uuendatud väljaanded on kättesaadavad tootja veebilehel.

Mõõturi ümbris IP42

Energiatarve (väline) 100–240 V, 0,4 A, 47-63 Hz

Ohutusteave

Mõõturi kaitseklass 2. klass

T E A D E

Hoiustustemperatuur –15 kuni +65 °C (–5 kuni +149 °F)

Tootja ei vastuta mis tahes kahjude eest, mida põhjustab toote vale kasutamine,

sealhulgas kuid mitte ainult otsesed, juhuslikud ja tegevuse tulemusest johtuvad

Töötemperatuur 0 kuni 40 °C (41 kuni 104 °F)

kahjud, ning ütleb sellistest kahjunõuetest lahti kohaldatava seadusega lubatud

täielikul määral. Kasutaja vastutab ainuisikuliselt oluliste kasutusohtude

Tööniiskus < 80% (mittekondenseeruv)

tuvastamise ja sobivate kaitsemeetodite rakendamise eest protsesside

kaitsmiseks seadme võimaliku rikke puhul.

Eraldusvõime pH: 0,1/0,01/0,001, ORP: 0,1/1 mV, ISE:

programmeeritav, temperatuur: 0,1 ºC (0,18 ºF)

Palun lugege enne lahtipakkimist, häälestamist või kasutamist läbi kogu

Mõõteviga (± 1 number) pH: ≤ 0,002, ORP: ≤ 0,2 mV, temperatuur: ≤

käesolev juhend. Järgige kõiki ohutus- ja ettevaatusjuhiseid. Vastasel

0,2 ºC (≤ 0,36 ºF)

juhul võib kasutaja saada raskeid kehavigastusi või võib seade vigasta

saada.

Reprodutseeritavus (±

pH: ± 0,001, ORP: ± 0,1 mV, temperatuur: ±

Tagage, et seadmega tarnitud ohutusseadised ei ole vigastatud. Ärge

1 number)

0,1 ºC (± 0,18 ºF)

kasutage või paigaldage seadet mingil muul viisil kui käesolevas

Andmete salvestamine 330 tulemust ja 9 viimast kalibreerimist

kasutusjuhendis kirjeldatud.

Ühendused 2 kombineeritud või indikaatoriga mõõtepead:

BNC pistik (Imp. >10

12

Ω); 2 võrdluselektroodi:

Ohutusteabe kasutamine

banaanpistik; A.T.C. tüüpi Pt 1000:

banaanpistik või telefonipistik magnetsegaja:

O H T

RCA pistik; 2 magnetsegajat: RCA pistik

Näitab potentsiaalselt või otseselt ohtlikku olukorda, mis selle mittevältimisel

põhjustab surma või raskeid vigastusi.

Temperatuuri korrigeerimine Käsitsi, Pt 1000 temperatuuri mõõtepea

(A.T.C.), programmeeritav isopotentsiaalne pH,

standardväärtus 7,00

H O I A T U S

Näitab potentsiaalselt või otseselt ohtlikku olukorda, mis selle mittevältimisel võib

Mõõtekuva lukustus Pidev mõõtmine, stabiilsuse järgi

põhjustada surma või raskeid vigastusi.

Näidikupaneel Vedelkristall, taustvalgustusega, 128 x

64 punkti

400 eesti keel
