Konig Electronic Universal DVB-T antenna for indoor and outdoor use 28dB VHF: TÜRKÇE
TÜRKÇE: Konig Electronic Universal DVB-T antenna for indoor and outdoor use 28dB VHF
, - .
, .
. (
): ( ), ,
.
:
-: http://www.nedis.com/en-us/
. : service@nedis.com
: +31 (0)73-5993965 ( )
NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, THE NETHERLANDS ()
TÜRKÇE
Evrensel DVB-T anten
Teknik Bilgiler
• Frekans aralıı: VHF 87.5-230 MHz
UHF 470-862 MHz
• Alma aralıı: FM/VHF/UHF
• Yükselteç kazancı: 28 dB
• Uyumlu sinyaller: DVB-T, ISDB-T, DMB-T/H, ATSC, DAB/FM radyo
• Çıkı seviyesi: 100 dBµv
• Direnç: 75
• Gürültü Faktörü: 3 dB
• Güç kaynaı: AC/DC adaptörü (DC 12 V/50 mA) veya
DTV set üstü cihaz (DC 5 V/40 mA) aracılııyla
• Anten kablosu: F konnektör erkek – koaksiyel erkek 3 m (dahil)
• Çıkı Su geçirmez f konnektör dii
• IP seviyesi: IP44
• LTE filtresi (4 G): Evet
• Güç göstergesi LED: Evet
• Ebatlar: 190 x 110 x 60 mm
• Renk: Beyaz
Ambalaj içeriği
• 1x anten
• 1x masa standı/duvar ve delik montaj kiti
• 1x güç girii
• 1x güç beslemesi
• 1x anten kablosu
• Kullanma Kılavuzu
55
Kurulum talimatları

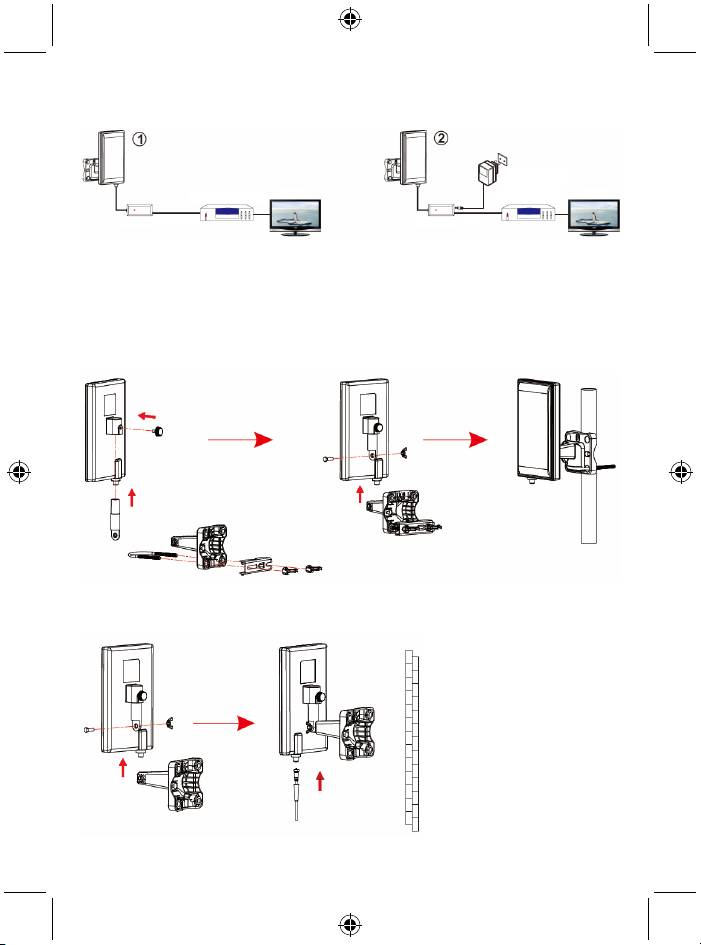

lk olarak, anteninizi nasıl balamak istediinize karar verin, iki ekilde kurulabilir:
Sayısal Karasal STB
5 V 40 mA
Yükselte
1. Koaksiyel kablo aracılııyla DTV set üstü cihaz tarafından güç salanan. Set üstü cihazın DC 5 V
çıkıı bu balantı ekli için açılmalıdır.
2. AC/DC adaptör tarafından güç salanan.
Adım 1 – Anteninizi nasıl kurmak istediinize karar verin.
Kutup montajı:
Dı mekan kullanımı için anteni direk üzerine kenetlemek için metal parçaları kullanın.
Duvara montaj:
Metal parçaları montaj bölümünden çıkarın ve montajı duvara sabitlemek için vidaları kullanın.
56
ç
Yükselte
ç
AC/DC adaptör
12 V 50 mA
TV
Sayısal Karasal STB
TV
5 V 40 mA
Masaya yerleştirme:
Metal kısımları montaj düzeneinden çıkarın ve masa üzerine koymak için montaj düzeneini dikey
konuma getirin.
Adım 2 – Televizyonunuzu açın.
Adım 3 – Bir televizyon programı seçin.
Adım 4 – En iyi sinyal alım pozisyonunu yakalayıncaya kadar anteni saa sola, aaı yukarı çevirin.
Bu vidayı sabitlemeden önce
anteni sola/sağa çevirin
Kullanıcı talimatları
En iyi alı için lütfen aaıdaki artları kontrol edin:
1. Anteni; klimalar, asansörler, saç kurutma makineleri ve mikro dalga fırınlar vb. gibi parazit
kaynaklarından ve büyük enerji tüketen cihazlardan uzak tutun.
2. Anteni bir pencerenin yanına yerletirin.
3. Sayısal karasal alıta anten ve iletim kulesi arasındaki kesmeler geçici sinyal kaybına neden
olacaktır. Lütfen kesilmeleri azaltmak için anteni mümkün olduunca yüksee kurun.
Güvenlik önlemleri:
Elektrik çarpma riskini azaltmak için servis gerekli olduunda
DİKKAT
bu ürün SADECE uzman bir teknisyen tarafından açılmalıdır.
ELEKTRİK ÇARPMA RİSKİ
Bir sorun meydana geldiinde ürünün elektrik ve dier
AÇMAYIN
aygıtlarla olan balantısını kesin. Ürünü su veya neme maruz
bırakmayın.
Koruyucu Bakım:
Ürünü sadece kuru bir bezle temizleyin.
Temizlik solventleri veya aındırıcılar kullanmayın.
Garanti:
Ürün üzerindeki tüm deiikliler ve/veya modifikasyonlar garantiyi geçersiz kılar. Bu ürünün hatalı
kullanımından kaynaklanan hasarlar için hiç bir sorumluluk Kabul edemeyiz.
Uyarı:
Tasarımlar ve özellikler önceden haber verilmeksizin deitirilebilir. Tüm logolar, markalar ve ürün
adları ticari markalardır veya ilgili sahiplerinin kayıtlı ticari markalarıdır ve bundan dolayı böyle
