MAGYAR
Univerzális DVB-T antenna
Műszaki adatok
• Frekvenciatartomány: VHF 87,5–230 MHz
UHF 470–862 MHz
• Vételi tartomány: FM/VHF/UHF
• Az ersít ersítése: 28 dB
• Kompatibilis jelek: DVB-T, ISDB-T, DMB-T/H, ATSC, DAB/FM rádió
• Kimeneti jelszint: 100 dBµv
• Impedancia: 75
• Zajtényez: 3 dB
• Tápellátás: hálózati adapteren keresztül (DC 12 V/50 mA)
vagy a DTV beltéri egységrl (DC 5 V/40 mA)
• Antennakábel: F-csatlakozó dugasz – koaxiális dugasz, 3 m (mellékelve)
• Kimenet Vízmentes F-csatlakozó aljzat
• IP-védettség: IP44
• LTE-szr (4G): van
• Bekapcsolást jelz LED: van
• Méretek: 190 x 110 x 60 mm
• Szín: fehér
A csomag tartalma
• 1 db antenna
• 1 db asztali állvány/fali és oszlopra szerelhet rögzítkészlet
• 1 db tápellátó egység
• 1 db tápegység
• 1 db antennakábel
• Kézikönyv
Üzembe helyezési útmutató

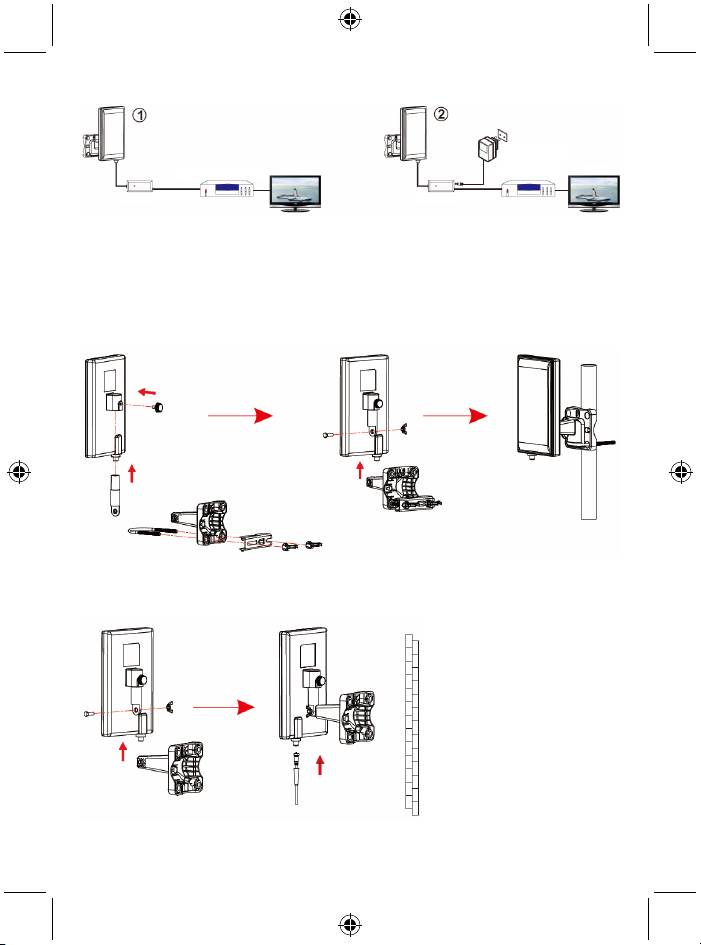

Elször válassza ki az antenna csatlakoztatásának módját. Az antenna kétféleképpen
25
csatlakoztatható:
Hálózati adapte
Digitális földfelszíni
Digitális földfelszíni STB
STB
5 V/40 mA
Ersít
Ersít
5 V/40 mA
1. Tápellátás a DTV beltéri egységrl, koaxiális kábelen keresztül. Ehhez a csatlakozási módhoz be
kell kapcsolni a beltéri egység DC 5 V-os kimenetét.
2. Tápellátás hálózati adapteren keresztül.
1. lépés: Válassza ki az antenna csatlakoztatásának módját.
Rögzítés oszlopra:
Kültéri használat esetén a fém alkatrészek segítségével rögzítse az antennát az oszlopra.
Fali rögzítés:
Szerelje le a fém alkatrészeket a tartóról, és a csavarok segítségével ersítse a tartót a falra.
26
r
12 V/50 mA
TV
TV
Asztalon álló elhelyezés:
Szerelje le a fém alkatrészeket a tartóról, majd fordítsa a tartót függleges helyzetbe, az asztal
irányába.
2. lépés: Kapcsolja be a TV-készüléket.
3. lépés: Válasszon ki egy TV-msort.
4. lépés: Forgassa az antennát balra, jobbra, felfelé és lefelé, amíg meg nem találja a vételhez
legmegfelelbb pozíciót.
Az antennát azelőtt forgassa
balra/jobbra, mielőtt ezt a
csavart meghúzná
Használati útmutató
Kérjük, hogy a legjobb vétel érdekében ügyeljen az alábbiakra:
1. Tartsa távol az antennát a zavarforrásoktól és a nagy teljesítmény fogyasztóktól, például
légkondicionáló berendezéstl, felvonótól, hajszárítótól, mikrohullámú süttl stb.
2. Helyezze az antennát egy ablak közelébe.
3. Digitális földfelszíni vétel esetén az antenna és az adótorony közötti akadályok átmeneti jelkiesést
okozhatnak. Kérjük, hogy az akadályok elkerülése érdekében a lehet legmagasabbra helyezze az
antennát.
Biztonsági óvintézkedések:
Az áramütés veszélyének csökkentése érdekében ezt a
terméket KIZÁRÓLAG a márkaszerviz képviselje nyithatja
fel. Hiba esetén húzza ki a termék csatlakozóját a
konnektorból, és kösse le más berendezésekrl. Vigyázzon,
hogy ne érje a terméket víz vagy nedvesség.
Karbantartás:
Száraz kendvel tisztítsa a terméket.
Ne használjon oldószert vagy súrolószereket.
Jótállás:
A termék illetéktelen módosítása érvényteleníti jótállást. Nem vállalunk felelsséget a termék
szakszertlen használata miatti károkért.
27
