Univerzální DVB-T anténa

Technické údaje

• Kmitotový rozsah: VHF 87,5-230 MHz

UHF 470-862 MHz

• Rozsah píjmu: FM/VHF/UHF

• Zisk zesilovae: 28 dB

• Kompatibilní signály: DVB-T, ISDB-T, DMB-T/H, ATSC, rádiové DAB/FM

• Výstupní úrove: 100 dBµv

• Impedance: 75 ohm

• Šumové íslo: 3 dB

• Napájení: prostednictvím napájecího adaptéru (12 V DC/50 mA)

nebo DTV set-top boxu (5 V DC/40 mA)

• Anténní kabel: F-konektor zástrka - koaxiální zástrka, 3 m (souástí dodávky)

• Výstup Vododolný F-konektor zásuvka

• Krytí IP: IP44

• LTE filtr (4 G): ano

• Indikátor LED napájení: ano

• Rozmry: 190 × 110 × 60 mm

• Barva: bílá

Obsah balení

• 1× anténa

• 1× stojánek na stl a montážní sada pro instalaci na ze nebo sloup

• 1× napájecí zástrka

• 1× napájení

• 1× anténní kabel

• Návod

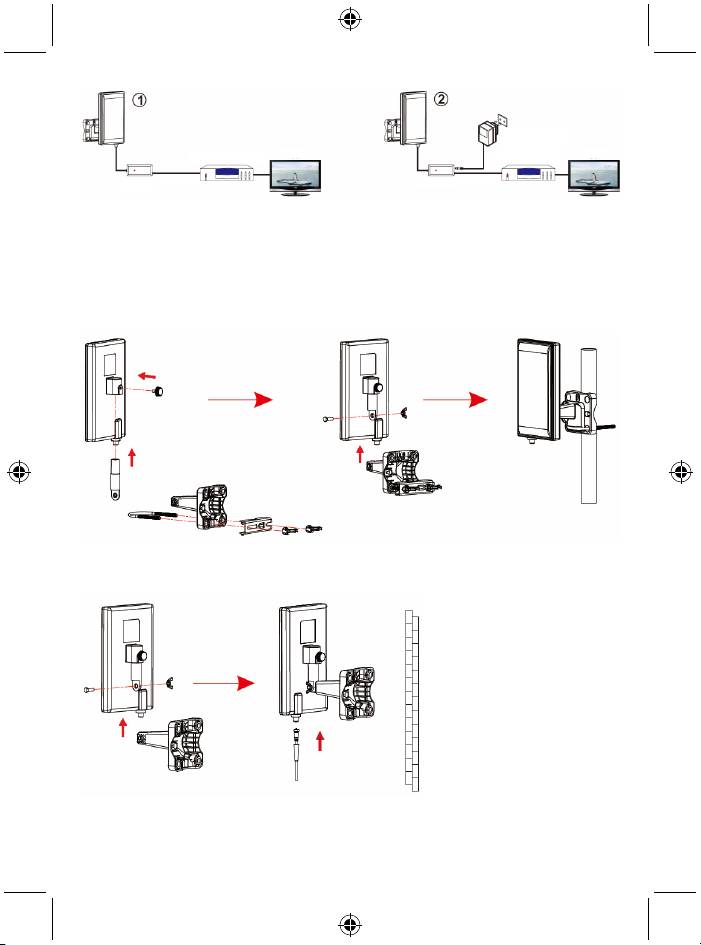

Pokyny k instalaci

Nejdíve je nutné vybrat zpsob pipojení antény. Anténu lze instalovat dvma zpsoby:

35

DTV set-top box

5 V

1. Napájení pomocí DTV set-top boxu prostednictvím koaxiálního kabelu. Pro tento zpsob pipojení

je nutné mít aktivovaný výstup set-top boxu 5 V DC.

2. Napájení pomocí napájecího adaptéru.

Krok 1: Vyberte si zpsob instalace antény.

Montáž na sloup:

Pi venkovním použití pipevnte anténu ke sloupu pomocí kovových díl.

Montáž na stěnu:

Odmontujte z držáku kovové díly a k pipevnní držáku na stnu použijte šrouby.

36

40 mA

Zesilova

5 V

Zesilova

Napájecí adaptér

12 V, 50 mA

TV

DTV set-top box

TV

40 mA

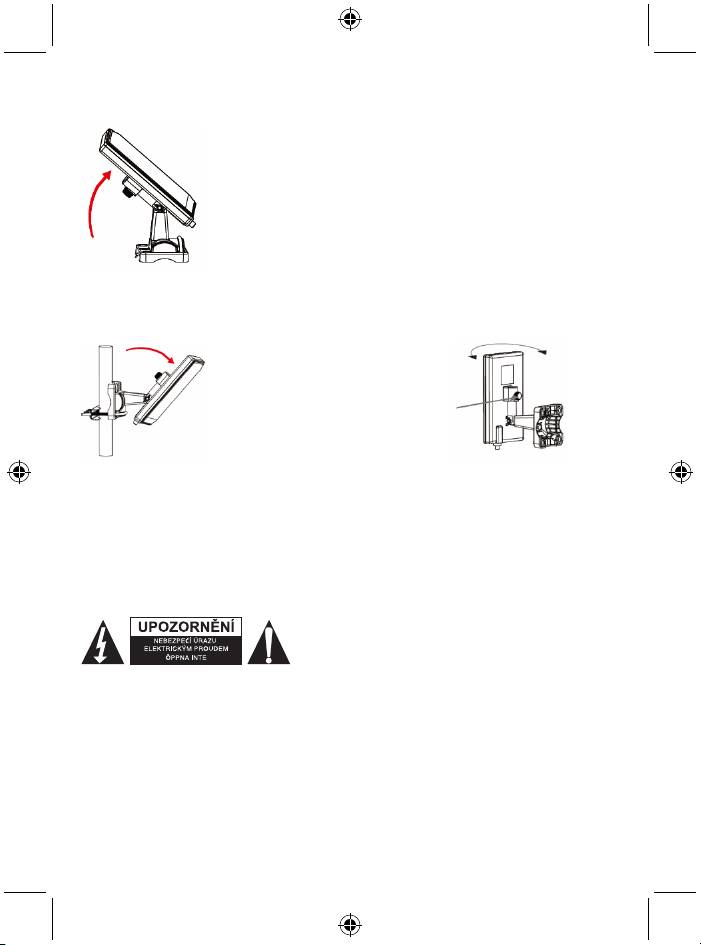

Poloha na stole:

Odmontujte z držáku kovové díly a otote držák svisle tak, aby mohl stát na stole.

Krok 2: Zapnte televizor.

Krok 3: Zvolte televizní kanál.

Krok 4: Natáejte anténu doleva, doprava, nahoru a dol, dokud nenaleznete polohu pro co nejlepší

píjem signálu.

Než tento šroub dotáhnete,

otáčejte anténou doleva a

doprava

Pokyny k použití

Nejlepší píjem získáte zajištním následujících podmínek:

1. Udržujte anténu mimo dosah zdroj rušení a zaízení s velkou spotebou energie, jako jsou

klimatizaní jednotky, výtahy, vysoušee vlas, mikrovlnné trouby apod.

2. Umístte anténu do blízkosti okna.

3. Pi píjmu digitálních pozemních signál budou výpadky mezi anténou a vysílaem zpsobovat

doasnou ztrátu signálu. Chcete-li výskyt výpadk minimalizovat, umístte anténu co nejvýše.

Bezpečnostní opatření:

Je-li nutný servis, musí toto zaízení otevít POUZE

autorizovaný technik, aby se snížilo riziko úrazu elektrickým

proudem. Dojde-li k poruše, odpojte zaízení od napájení a

od ostatních zaízení. Nevystavujte zaízení psobení vody

nebo vlhkosti.

Údržba:

Výrobek istte pouze suchým hadíkem.

Nepoužívejte isticí rozpouštdla ani abrazivní isticí prostedky.

Záruka:

Pi provedení jakýchkoli zmn a/nebo úprav výrobku záruka zaniká. Pi nesprávném používání tohoto

výrobku výrobce nenese odpovdnost za vzniklé škody.

Vyloučení zodpovědnosti:

Design a specifikace výrobku mohou být zmnny bez pedchozího upozornní. Všechna loga a

obchodní názvy jsou registrované obchodní znaky píslušných vlastník a jsou chránny zákonem.

37
