Rikke otsing
Rike Võimalik põhjus Kõrvaldamine kelle poolt
Mootor ei käivitu Kütusepaak tühi. Täitke kütusepaak. Käitaja
Kütus liiga kaua seisnud. Laske seisnud kütus vabas õhus sobivasse anu-
Käitaja
masse (vt "Mootori kasutusjuhend"). Täitke paak
puhta värske kütusega.
Mootor külm, õhuklapp ei ole seadut asendisse
Õhuklapp asendisse „ON/CHOKE“ ("SEES/
Käitaja
„ON/CHOKE“ ("SEES/ÕHUKLAPP").
ÕHUKLAPP") seada.
Gaasikang ei ole seatud asendisse "kiiresti". Seadke gaasikang asendisse "kiiresti". Käitaja
Süüteküünla psitik ei ole külge pandud. Pange süüteküünla pistik süüteküünlale. Käitaja
Süüteküünal on must. Puhastage süüteküünalt (vt „Mootori kasutusju-
Käitaja
hend“).
Süüteküünal on defektne. Vahetage süüteküünal välja. Klienditee-
nindus
Karburaator on täis. Seadke õhuklapp asendisse „RUN/OFF“ ("KÄIK/
Käitaja
VÄLJAS") ja käivitage.
Külmkäivitusabi ei vajutatud. Vajutage külmkäivitusabi. Käitaja
Mootor töötab
Õhuklapp asendis „ON/CHOKE“ ("SEES/
Seadke õhuklapp asendisse „ON/CHOKE“
Käitaja
ebaühtlaselt
ÕHUKLAPP").
("SEES/ÕHUKLAPP").
Süüteküünla psitik ei ole korralikult kinnitatud. Kinnitage süüteküünla psitik korralikult. Käitaja
Kütus liiga kaua seisnud. Kütusesüsteemis on
Laske seisnud kütus vabas õhus sobivasse anu-
Käitaja
vesi või mustus.
masse (vt "Mootori kasutusjuhend"). Täitke paak
puhta värske kütusega.
Paagi kaanes olev ventilatsiooniava on ummis-
Puhastage paagi kaant ja ventilatsiooniava. Käitaja
tunud.
Masin ei korista
Turvapolt on ära tulnud. Vahetage turvapolt välja (vt "Turvapoldi vaheta-
Käitaja
lund
mine").
Tigu või väljaviskešaht on ummistunud. Seisake mootor, tõmmake süüteküünla pistik
Käitaja
ära. Kõrvaldage ummistus.
Tiguajami siduritross ei ole õigesti reguleeritud. Reguleerige siduritrossi (vt "Tiguajami siduri-
Käitaja
trossi reguleerimine")
Kiilrihm lõtv. Pingutage kiilrihma. Klienditee-
nindus
Kiilrihm rebenenud. Vahetage kiilrihm välja. Klienditee-
nindus
Masin ei liigu Veoajami siduritross ei ole õigesti reguleeritud. Reguleerige siduritrossi (vt "Veoajami siduritros-
Käitaja
si reguleerimine")
Kiilrihm lahti tulnud või rebenenud. Kinnitage lahtised kiilrihmad. Vahetage rebene-
Klienditee-
nud kiilrihmad.
nindus
Hõõrdratta kumm rebenenud. Vahetage hõõrdratta kumm. Klienditee-
nindus
Liigne vibratsioon Lahtised osad või defektne tigu. Seisake koheselt mootor ja tõmmake süüte-
Klienditee-
küünla pistik ära. Keerake lahtised kruvid ja mut-
nindus
rid kinni. Parandage defektne tigu.
Käike on raske lüli-
Veoajami siduritross ei ole õigesti reguleeritud. Reguleerige siduritrossi (vt "Veoajami siduritros-
Käitaja
tada
si reguleerimine")
Juhthoob ei ole õigesti reguleeritud. Reguleerige käigukangi (vt "Käigukangi regulee-
Käitaja
rimine").
Mootorit puudutav info
Mootori tootja vastutab kõigi mootoriga
seotud probleemide eest seoses võimsuse,
võimsuse mõõtmise, tehniliste andmete,
garantiide ja teenindusega. Täpsemat infot
leiate eraldi tarnitavast mootori tootja oma-
niku/operaatori käsiraamatust.
- 7
121ET

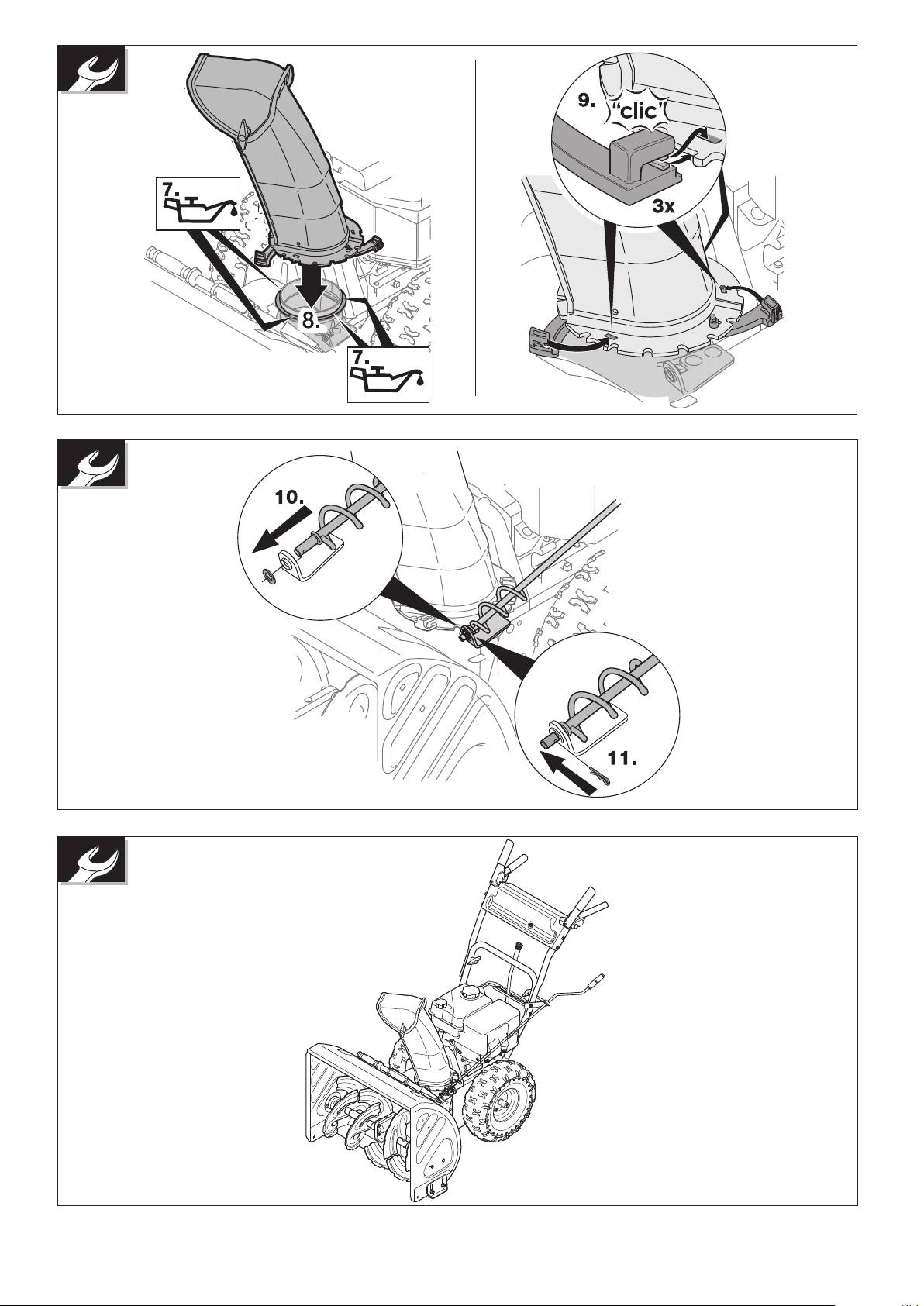

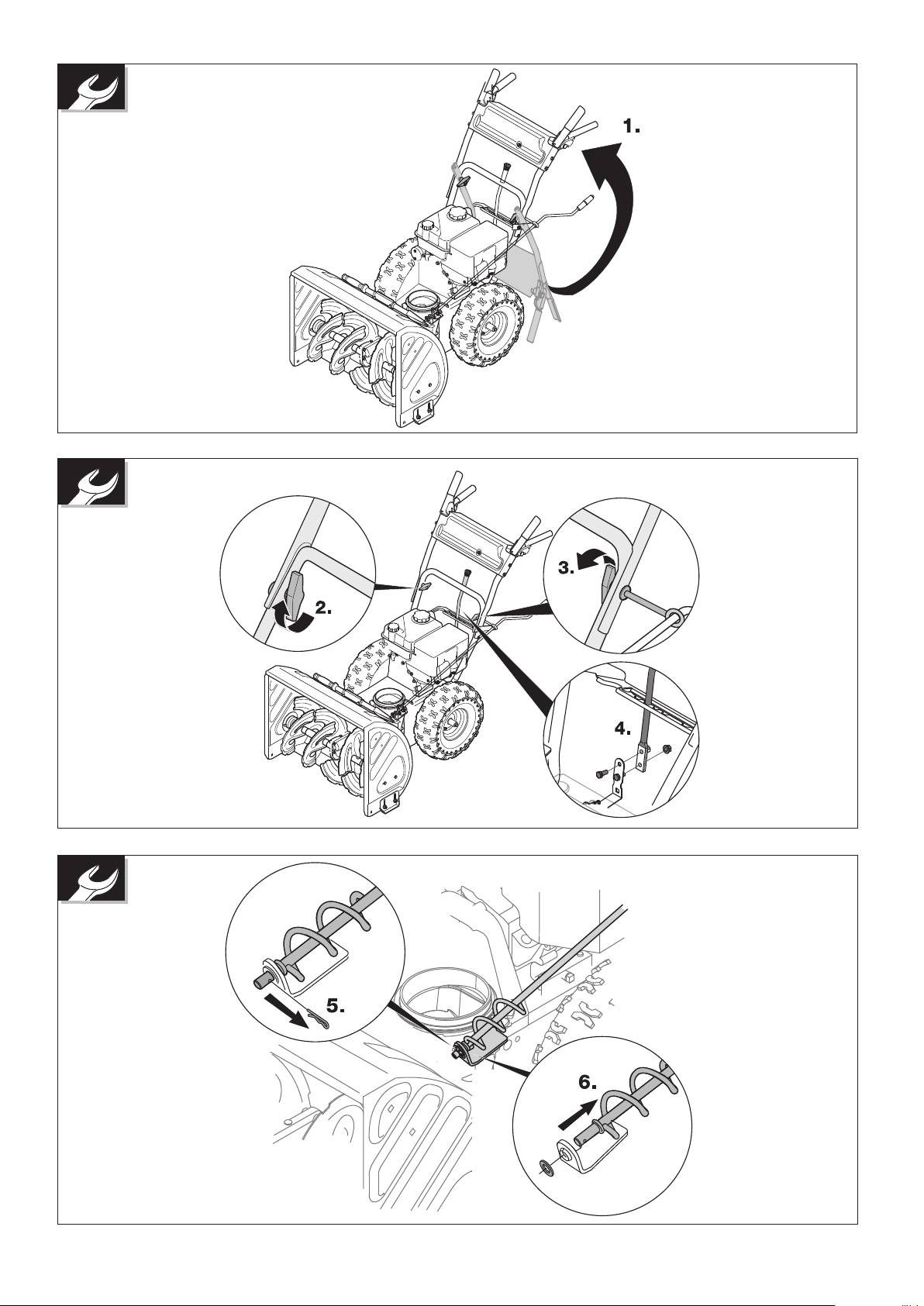

Tehnilised andmed

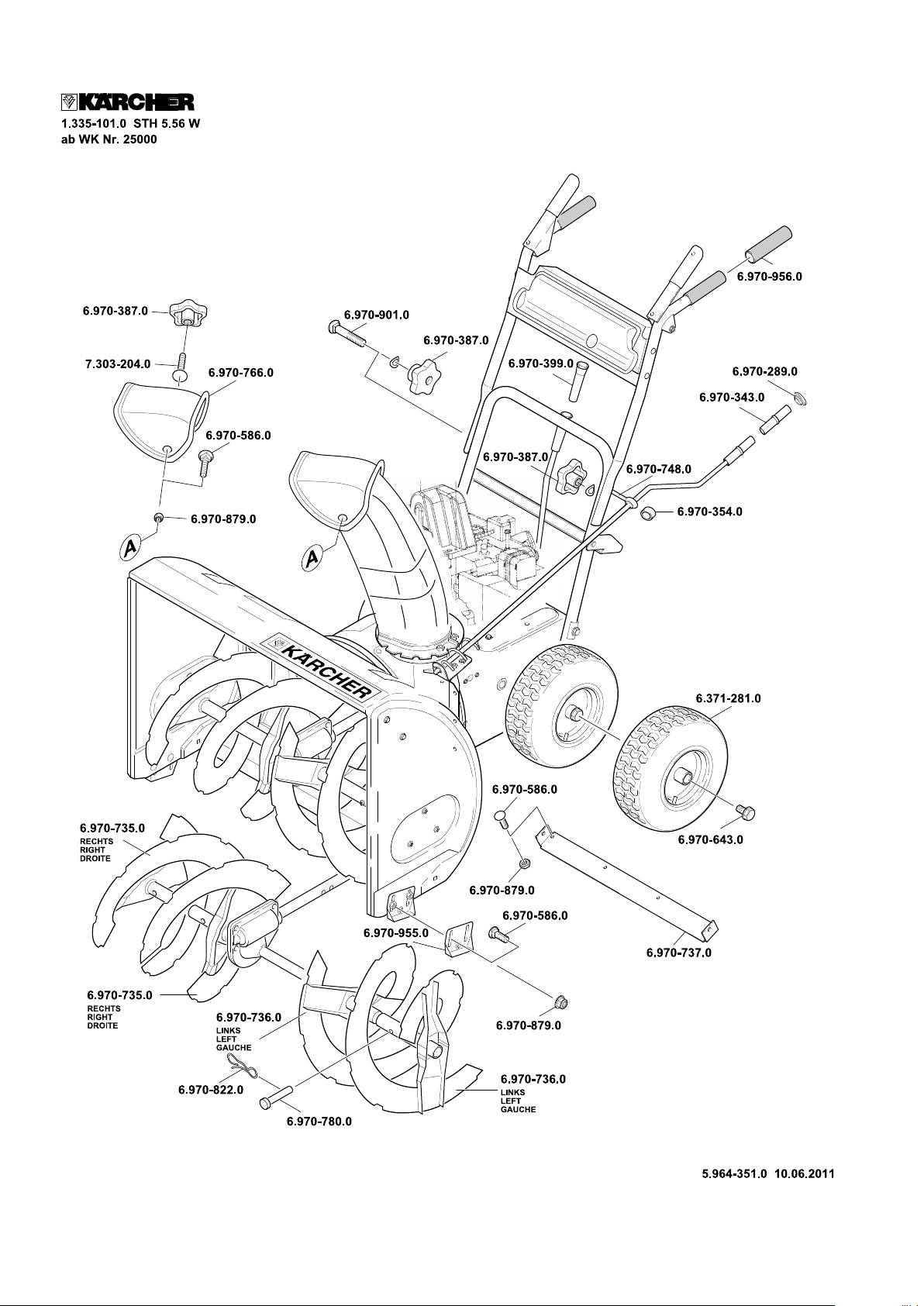

STH 5.56 W
Detaili nr.: -- 1.335-101.0
Tüüp -- Ratastega lumefrees
Mootor -- MTD, 4-taktiline
Nominaalvõimsus kW/PS 3,0/4,1
Silindri maht cm
3
179
Töö pöörete arv 1/min 3600
Kütusepaagi maht, normaalbensiin (pliivaba) l 1,9
Töölaius mm 560
Töökiirus km/h Sammukiirus
Pinnavõimsus, max. m
2
/h 1700
Pikkus mm 1360
Laius mm 610
Kõrgus mm 1100
Kaal kg 70
Õlikogus l u. 0,6
Õlisort üle 0 °C -- SAE 30
Õlisort alla 0 °C -- SAE 5W30
Õlisort alla -18 °C -- SAE 0W30
Tuvastatud väärtused vastavalt standardile EN ISO 3744
Müraemissioon
Helirõhu tase L
pA
dB(A) 89
Ebakindlus K
pA
dB(A) 1
Müratase L
WA
+ ebakindlus K
WA
dB(A) 101
Seadme vibratsioonid
Käte/käsivarte vibratsiooniväärtus m/s
2
5
Ebakindlus K m/s
2
1,5
Garantii EÜ vastavusdeklaratsioon
Igas riigis kehtivad meie volitatud müü-
Käesolevaga kinnitame, et allpool kirjelda-
giesindaja antud garantiitingimused. Sead-
tud seade vastab meie poolt turule toodud
CEO
Head of Approbation
mel esinevad rikked kõrvaldame
mudelina oma kontseptsioonilt ja konstrukt-
dokumentatsiooni eest vastutav isik:
garantiiajal tasuta, kui põhjuseks on mater-
sioonilt EÜ direktiivide asjakohastele põhi-
S. Reiser
jali- või valmistusviga. Garantiijuhtumi kor-
listele ohutus- ja tervisekaitsenõetele.
ral palume pöörduda müüja või lähima
Meiega kooskõlastamata muudatuste te-
Alfred Kärcher GmbH & Co. KG
volitatud klienditeenistuse poole, esitades
gemise korral seadme juures kaotab käes-
Alfred-Kärcher-Str. 28 - 40
ostu tõendava dokumendi.
olev deklaratsioon kehtivuse.
71364 Winnenden (Germany)
Toode: Lumefrees
Tel: +49 7195 14-0
Tüüp: 1.335-xxx
Faks: +49 7195 14-2212
Asjakohased EÜ direktiivid:
Winnenden, 2011/05/01
2006/42/EU (+2009/127/EU)
2004/108/EÜ
2000/14/EÜ
Kohaldatud ühtlustatud standardid:
EN ISO 12100
EN ISO 14982
ISO 8437
Järgitud vastavushindamise protse-
duur:
2000/14/EÜ: Lisa V
Helivõimsuse tase dB(A)
Mõõdetud: 99
Garanteeri-
101
tud:
5.957-646
Allakirjutanud toimivad juhatuse korraldu-
sel ja volitusel.
