ENGLISH

17

 6

Disposal

   6.1

Metal parts and gas cartridges

Parts of your device can be recycled.

Approved, certified recyclers are available for this. Metals must be sorted and delivered

separately to a disposal facility.

Ask your waste authority about environmentally sound disposal of non-recyclable materials

(e.g., electronic waste).

 7

Customer

service

Rothenberger service facilities and the manufacturer’s repair department are at your service.

Naturally, we also send replacement parts promptly. Contact your dealer or the manufacturer.

Order your accessories and replacement parts through your dealer, or through our after-sales

hotline.

Tel.:  +49 6195 99 52 14

Fax:

+49 6195 99 52 15

background image

18

FRANÇAIS

 Contenu

Page

1   Indications de sécurité

19



   1.1

Utilisation conforme à la destination

19

   1.2

Consignes générales de sécurité

19

   1.3

Consignes spéciales de sécurité

20

2   Caractéristiques techniques

21



3   Fonctions

22



   3.1

Vue d'ensemble A

22

  3.2

Description

du

fonctionnement

22

  3.3

Accessoires

23

4   Transport et entreposage

23



  4.1

Montage

24

5  Mise en service

24



   5.1

Allumage du brûleur

24

   5.2

Réglage de la flamme

24

   5.3

Extinction de la flamme

25

   5.4

Remplacement de la cartouche de gaz

25

   5.5

Remplacement de la bouteille d'oxygène et acétylène

25

   5.6

Conduite à tenir en cas de défauts et maintenance

25

6 Elimination

26

   6.1

Pièces métalliques et cartouches de gaz

26

7 Service

Après-Vente

26

Marquages dans ce document

 Danger

Ce symbole prévient quant à des atteintes à l'intégrité

physique.



Attention

Ce symbole prévient quant à des dégâts matériels ou à des

nuisances pour l'environnement.

Î

Demande d'actions

background image

FRANÇAIS

19

  1

Indications de sécurité

   1.1

Utilisation conforme à la destination

Nous vous félicitons d'avoir acheté un produit de marque Rothenberger. En achetant cette

soudeuse autogène, vous avez acquis un produit de qualité. Grâce à ses bouteilles acétylène

d'oxygène en acier de 5 l ou 10 L rechargeables, cet appareil d'utilisation universelle vous

garantit une longue durée de soudage tout en restant léger et maniable.

C'est un appareil particulièrement adapté au brasage.

   1.2

Consignes générales de sécurité

ATTENTION ! Il convient de lire l'ensemble des consignes.

Les erreurs résultant du

non-respect des consignes ci-après peuvent provoquer un feu et/ou des blessures graves.

Les règlements de sécurité et directives techniques légaux doivent impérativement être

respectés. Les dommages dus à des erreurs de manipulation invalident la garantie.

GARDEZ CES CONSIGNES EN LIEU SÛR.

1) Poste de travail

a)

Conservez votre poste de travail en état de propreté et rangé.

Le désordre et les

zones de travail mal éclairées peuvent conduire à des accidents.

b)

Ne travaillez pas avec l'appareil en atmosphère explosible contenant des

liquides, des gaz ou des poussières inflammables.

Les outils génèrent des étincelles

susceptibles d'enflammer la poussière, les vapeurs ou les gaz. Veillez à assurer une

ventilation suffisante. Dans la mesure du possible, ne travaillez pas dans des locaux

fermés.

c)

Tenez les enfants ainsi que les autres personnes à distance lorsque vous utilisez

l'outil.

En cas de distraction, vous pouvez perdre le contrôle de l'appareil.

d)

Ne détournez pas les flexibles de leur destination pour porter ou suspendre

l'appareil. Tenez les flexibles à distance de la chaleur, de l'huile, des arêtes

coupantes ou des pièces d'appareils en mouvement.

Des flexibles endommagés ou

emmêlés accroissent les risques d'explosion.

e)

Gardez l'appareil exempt d'huile et de graisse.

 Dans l'oxygène pur, les huiles et les

graisses peuvent s'enflammer spontanément de manière explosive. Ne placez pas

l'appareil à proximité de sources de chaleur (chauffage, four, foyer ouvert ou autres).

3) Sécurité des personnes

a)

Soyez attentif, faites attention à ce que vous faites et faites preuve de bon sens

lorsque vous travaillez avec un outil. N'utilisez pas l'appareil si vous êtes fatigué

ou lorsque vous vous trouvez sous l'emprise de l'alcool, de médicaments ou de

drogues.

Un seul instant d'inattention lors de l'utilisation de l'appareil peut provoquer

des blessures graves.

b)

 Portez systématiquement des équipements individuels de protection ainsi que

des lunettes de protection.

Le port d'équipements individuels de protection (comme

des chaussures de sécurité antidérapantes, des vêtements ignifugés et des lunettes de

protection, ceci en fonction du type de l'outil et de son utilisation) diminue le risque de

blessures.

c)

Ne vous surestimez pas. Veillez à vous assurer une bonne position et gardez

toujours l'équilibre.

 C'est ainsi que vous pourrez mieux contrôler l'appareil lors de la

survenance de situations inattendues.

d)

Portez des vêtements adéquats. Ne portez pas de vêtements amples ou de

bijoux. Maintenez les cheveux, les vêtements et les gants à distance des pièces

en mouvement

. Les vêtements lâches, les bijoux ou les cheveux longs peuvent être

happés par des pièces en mouvement.

background image

20

FRANÇAIS

4)  Vigilance lors de la manipulation et l'utilisation d'outils

a)

Conservez les outils non utilisés hors de portée des enfants. N'autorisez pas des

personnes non familiarisés avec l'appareil ou n'ayant pas lu les présentes

consignes à l'utiliser.

Les outils sont dangereux lorsqu'ils sont utilisés par des

personnes inexpérimentées.

b)

Entretenez l'appareil avec soin. Assurez-vous que les pièces mobiles

fonctionnent de manière impeccable et ne coincent pas ; vérifiez qu'il n'y a pas

de pièces cassées ou endommagées pouvant affecter le fonctionnement de

l'appareil.  Faites réparer les pièces endommagées avant d'utiliser l'appareil.

De

nombreux accidents trouvent leur origine dans la mauvaise maintenance des outils.

c)

Ne laissez jamais la braseuse sans surveillance lorsqu'elle est en cours

d'utilisation

. Il existe un risque important d'incendie.

d)

Veillez à ce que les manomètres situés au niveau du détendeur acétylène

d'oxygène sont bien fixés

. Remplacez les manomètres endommagés uniquement par

des pièces de rechange d'origine Rothenberger.

e)

Les soupapes de sécurité pour l'oxygène et l'acétylène doivent être utilisées dans

des applications professionnelles.

5)   Entretien

Confiez la réparation de votre appareil uniquement à des personnes qualifiées

utilisant des pièces de rechange d'origine.

 Ceci permet de garantir la sécurité de

l'appareil dans la durée.

   1.3

Consignes spéciales de sécurité

Le gaz Acetylen est fortement inflammable, incolore, plus lourd que l'air et présente une

odeur caractéristique. Les acétylène cartouches et les bouteilles d'oxygène doivent rester hors

de portée des enfants. Stockez les cartouches et les bouteilles d'oxygène dans un endroit

bien aéré.

Tenez les acetylen bouteilles et les bouteilles de gaz à distance des sources d'inflammation et

ne fumez pas.

Serrez tous les assemblages vissées à l'aide de la clé fournie et vérifiez leur étanchéité avec

des produits moussants (p. ex. eau savonneuse ou spray de détecteur de fuites).

Maintenez les cartouches et les bouteilles d'oxygène à bonne distance de sources

d'allumage. Contrôlez l'étanchéité des raccords vissés à l'aide de produits moussants (p. ex.

eau savonneuse, spray détecteur de fuites). Fermez les robinets des bouteilles en cas

d'incident et après le travail.

N'utilisez pas l'appareil à l'horizontale. Lorsque la cartouche est couchée, le gaz liquide MAXI

pénètre dans le robinet de cartouche de gaz et dans le nez du brûleur, ce qui provoque des

incidents.

Ne transportez ni n'utilisez la bouteille d'acétylène en position couchée (de l'acétone s'en

échappe).

À la fin des travaux de soudage : les soupapes des bouteilles d'oxygène et d'acétylène étant

fermées, ouvrez brièvement la soupape d'oxygène située sur la poignée et laissez s'échapper

le reste de gaz (contrôlez le manomètre).

background image

FRANÇAIS

21

  2

Caractéristiques techniques

Inserts de soudage

Insérez

soudage

Soudage

d'épaisseur

Article-

Nr.

Type de

gaz

Pression

d'oxygène

Pression

d'acétylène

Consomma

tion

d'oxygène

Consomma

tion

d'acétylène

Taille

[mm

]

  [bar] [bar] [l/h] [l/h

]

1

0,5 - 1,0

3.532

     80 80

2

1,0 - 2,0

3.532

     160

160

3

2,0 - 4,0

3.532

Acetylen 2,5

0,2

315

315

4

4,0 - 6,0

3.532

     500

500

5

6,0 - 9,0

3.532

     800

800

6

9,0 - 14,0

3.533

    1250

1250

Buses de coupe

Buse Epaisseur

de

coupe  Article-Nr. Pression

d'oxygène

Pression

d'acétylène

Taille

[

mm

]

[

bar

]

[

bar

]

1/32 3-

6  3.5341 2,0

3/64 6-

20  3.5344  2,5

1/16 20-

75  3.5345  3,5

0,5

RE 17 Installation

trois gaz

UNIVERSAL AMS

5/5

RE 17 Installation

trois gaz

UNIVERSAL AMS

10/10

RE 17 Installation

trois gaz

STANDARD AMS

10/10

Référence:

3.5400 3.5401 3.5798

Contenance de la

bouteille

Acétylène 5

l

 /

Oxygène5

l

 /

Maxigas 600

ml

Acétylène10

l

 /

Oxygène10

l

 /

Maxigas 600

ml

Acétylène10

l

 /

Oxygène 10

l

 /

Maxigas 600

ml

Zone de soudure:

0,5 à 14 mm

0,5 à 9mm

Zone de coupage:

3,0 à 50 mm

3,0 à 25mm

Souder et couper:

acétylène avec oxygène

Braser fort:

acétylène avec oxygène ou bien

MAXIGAS avec adaptateur et chalumeau (accessoires)

Température de

travail:

1 250°C

Température de la

flamme:

3 100°C

background image

22

FRANÇAIS

 3

  Fonctions

   3.1

Vue d'ensemble

A

Bouteille d'acétylène

  8

Ensemble de tuyaux

jumelés

15

Tête de coupe

Bouteille d'oxygène

  9

MAXIGAS 400

16

Clé de chalumeau

Détendeur de la

bouteille d'acétylène

10

RE17 Poignée

17

Robinet de réglage du

gaz MAXIGAS

Détendeur de la

bouteille d'oxygène

11

RE17 Levier à ailettes

18

Adaptateur de tuyau

MAXIGAS

Chariot de transport

12

RE17 Insérez le

soudage

19

Allumeur de sécurité

Capuchon de

caoutchouc rouge

13

Nettoyeurs de buses

20

Pierres à briquets de

rechange

Capuchon de

caoutchouc bleu

14

Tête de chauffage

   3.2

Description du fonctionnement

Soudage avec des buses de soudage hautes performances :

En principe, la flamme de soudage doit brûler de manière neutre (le mélange des gaz est

équilibré) et sa taille doit être adaptée à l'épaisseur du matériau, à la forme de la soudure, à

la position de soudage ainsi qu'à la conductivité thermique du matériau.

Pour le soudage d'aciers présentant de fortes épaisseurs, ouvrez les deux soupapes en grand

et refermez-les légèrement en présence de tôles d'acier d'épaisseur moindre.

Préchauffez le matériau et la tige de soudure. Dès que le métal commence à fondre des deux

côtés du joint, ajoutez la tige de soudure. Veillez à un chauffage uniforme de la zone de

soudage. Menez le brûleur autour de la tige de soudure en effectuant des demi-cercles.

Brasage :

Nettoyez et polissez les surfaces de liaison et ébavurez les arêtes. Préchauffez l'endroit à

braser. Appliquez l'extrémité de la tige de brasage sur l'endroit à braser, faites fondre une

goutte de brasage et étalez-la en faisant constamment bouger la flamme.

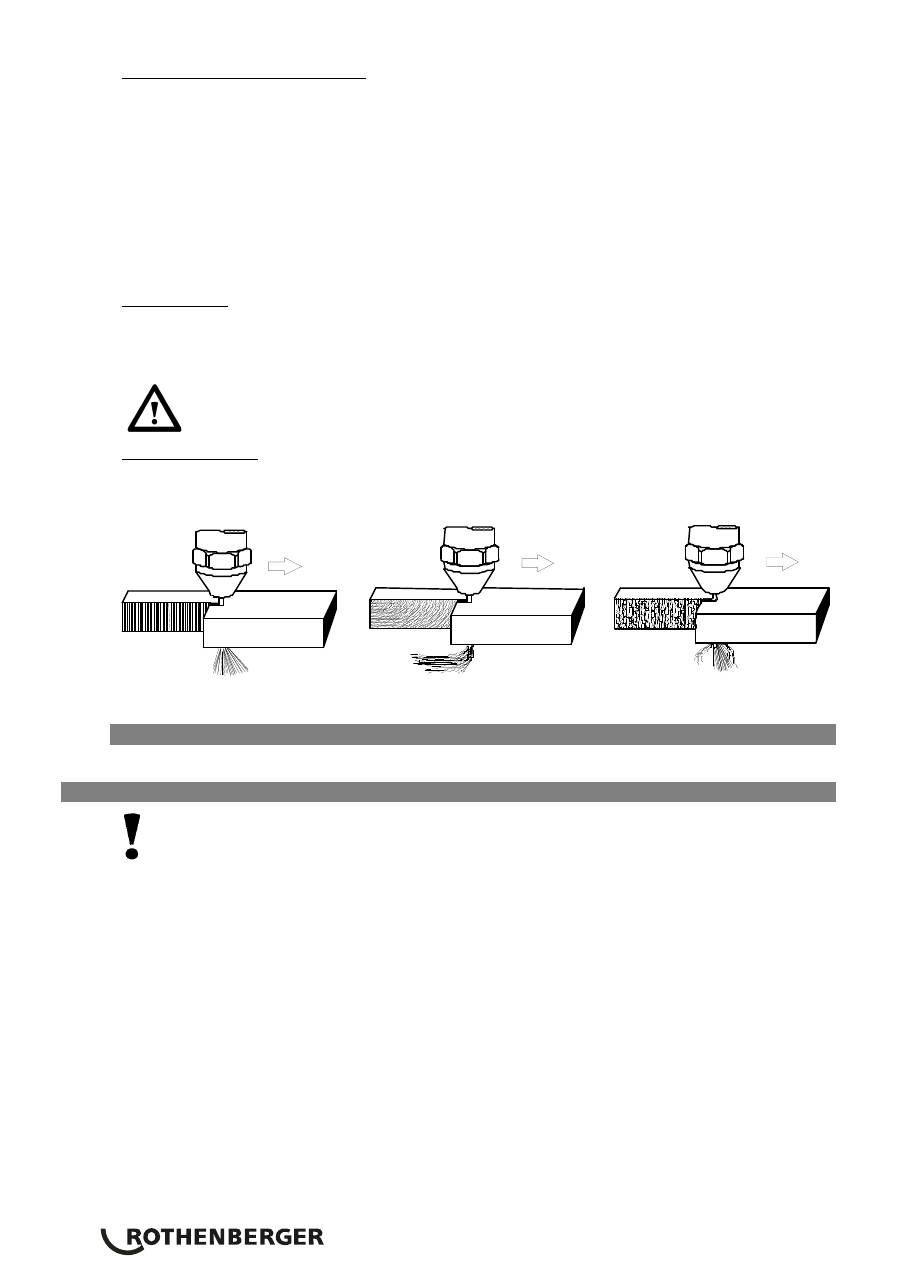

Oxycoupage :

Î

Choisissez les buses d'oxycoupage

(23)

 en fonction de l'épaisseur de la pièce (cf.

caractéristiques techniques) et vissez-les dans la tête de brûleur de l'insert de coupage

(20) ou du chalumeau à main

(15)

 de sorte à ce qu'il ne se produise pas de fuite de gaz.

Î

Utilisez pour ce faire la clé de montage appropriée. Maintenez en sens contraire sur les

surfaces destinées à la clé de la tête de brûleur. Utilisez uniquement des buses de coupe

d'origine ROTHENBERGER propres et en bon état. Veillez à la bonne étanchéité de la

surface des buses et de la tête de brûleur.

Réglage des pressions de service

Î

Laissez tout d'abord les soupapes de réglage de l'oxygène et du gaz combustible

(16 et

17)

 situées sur la poignée ou le chalumeau à main

(15)

 fermées.

Î

Ouvrez lentement les soupapes des bouteilles

(1 et 2)

 ou les soupapes de prélèvement

(9 et 10)

 situées sur le flexible de distribution.

Î

Ouvrez la soupape de sortie

(7)

 au niveau du détendeur d'oxygène, la soupape de

réglage de l'oxygène

(16)

 située sur la poignée ou le chalumeau à main

(15)

 la soupape

d'oxygène de coupe

(22)

 au niveau de l'insert de coupe

(20)

 ou du chalumeau à main

(15)

.

Î

Réglez la pression de service (cf. caractéristiques techniques) au niveau du détendeur

des bouteilles d'oxygène

(5)

 en tournant la vis de réglage

(3)

.

background image

FRANÇAIS

23

Î

Refermez la soupape de l'oxygène de coupe

(22)

 et la soupape de réglage d'oxygène

(16)

.

Î

Ouvrez la soupape de sortie

(8)

 au niveau du détendeur du gaz de combustion et réglez

la pression du gaz de combustion (cf. caractéristiques techniques) en tournant la vis de

réglage

(6)

Attention

Il faut cependant vérifier que la pression de ligne se situe au minimum à 0,2 bar au-

dessus des valeurs indiquées dans les caractéristiques techniques !

Allumage et réglage de la flamme

Î

Ouvrez d'abord la soupape de réglage de l'oxygène (

16

) située sur la poignée ou le

chalumeau à main (

15

), puis ouvrez la soupape d'oxygène de combustion (

21

) au niveau de

l'insert de coupe (

20

) et la soupape de réglage du gaz de combustion (

17

) située sur la

poignée ou le chalumeau à main (

15

).

Î

Allumez immédiatement le mélange de gaz qui s'échappe. Réglez la flamme de manière

neutre en déplaçant la soupape d'oxygène de combustion (

21

) ou la soupape de réglage

d'oxygène (

16

) et la soupape de réglage du gaz de combustion (

17

) à l'identique de la

flamme de soudage.

Î

Ouvrez complètement la soupape d'oxygène de coupe (

22

) et réglez à nouveau la pression

de l'oxygène si nécessaire (cf. caractéristiques techniques). Réglez à nouveau la flamme de

manière neutre. Refermez la soupape d'oxygène de coupe (

22

).

Coupe

Î

Amenez le brûleur en position de coupe et chauffez la pièce à couper à l'aide de la flamme

jusqu'à sa température de combustion (rouge clair).

Attention !

Ne faites pas fondre le matériau ! Puis ouvrez la soupape d'oxygène de

coupe

(22)

 et déplacez le brûleur dans le sens de la coupe.

Vitesse de coupe

On reconnaît une vitesse de coupe correcte à la sortie de scories, aux projections verticales des

étincelles et au bruit de coupe.

 3.3   Accessoires

Vous trouverez des accessoires adaptés et un formulaire de commande à partir de la page 70.

  4

Transport et entreposage

La soupape de la bouteille d'oxygène ainsi que celle de acétylène bouteille doivent être

fermées pour le transport.

Fermez la soupape ainsi que celle de la bouteille d'oxygène et acétylène en les tournant

vers la droite (Note affichage Gauge). Fermez également ces soupapes en cas de longues

pauses.

Après que le souder soit terminé : la soupape de cartouche de gaz et celle de la bouteille

d'oxygène étant fermées, ouvrez brièvement les soupapes de gaz et d'oxygène au niveau

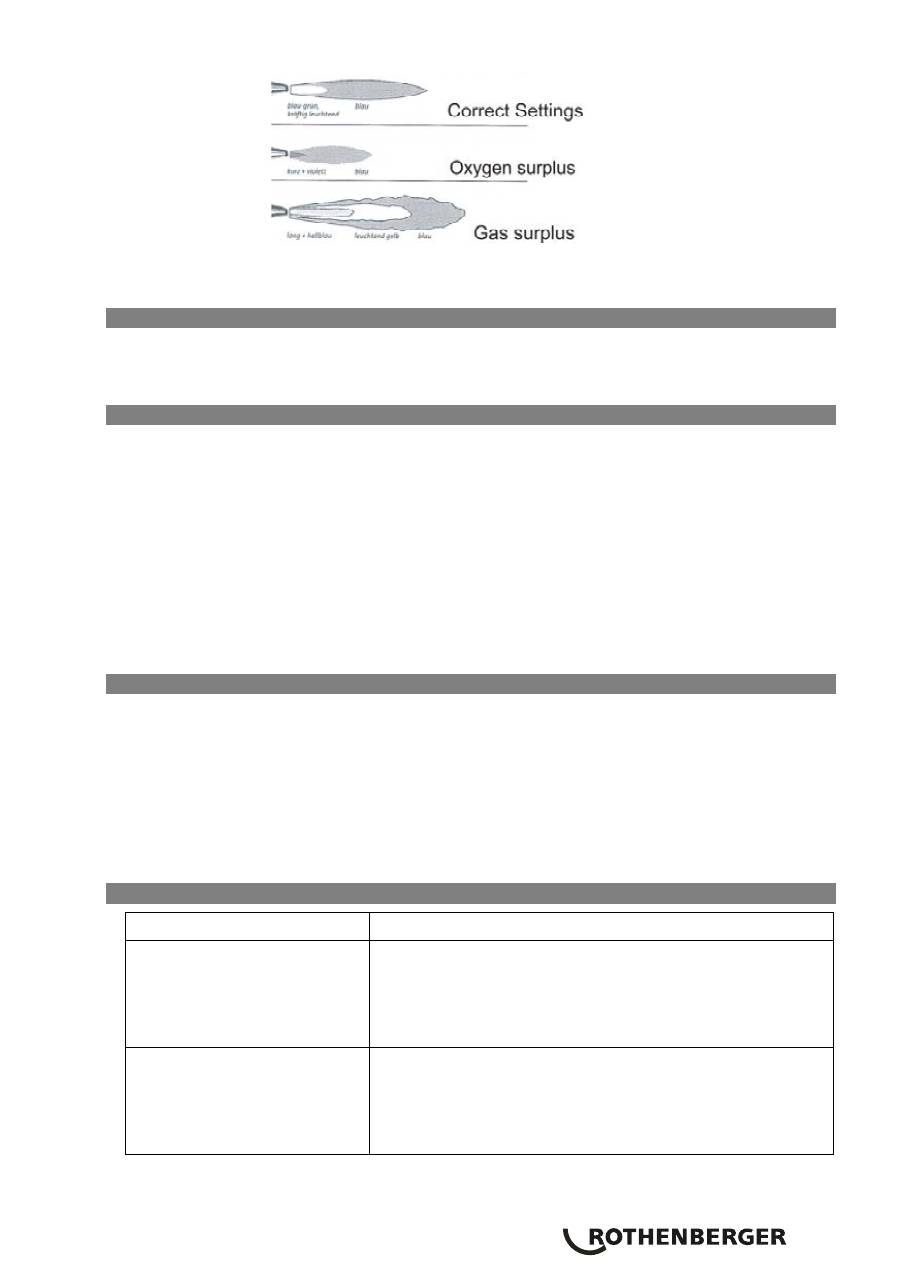

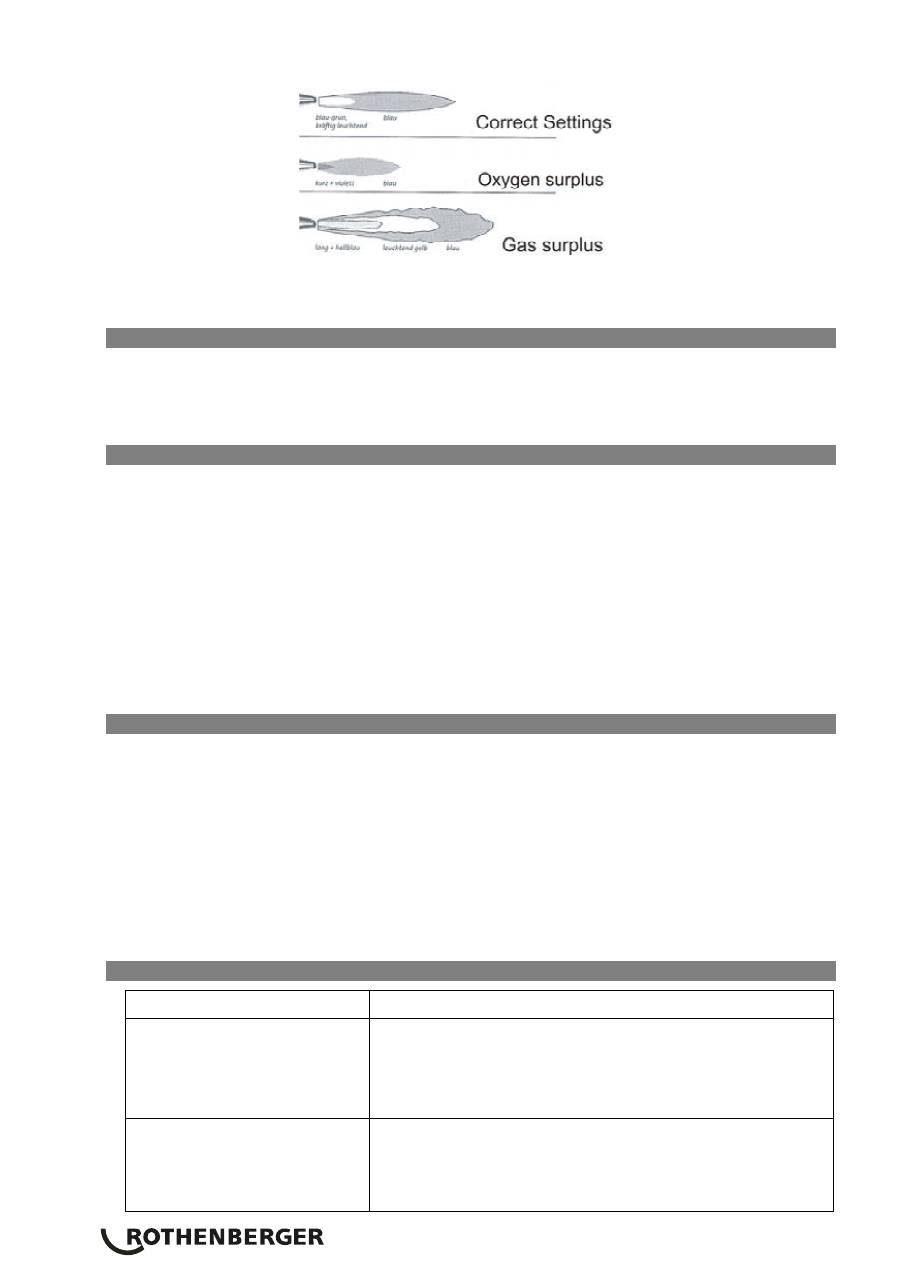

Correct

Trop haut

Trop bas

background image

24

FRANÇAIS

de la poignée afin de laisser les restes de gaz s'échapper. Vous déchargez ainsi les

flexibles et le détendeur d'oxygène et acétylène.

Démontez le détendeur d'oxygène. Dévissez la soupape de gaz de la cartouche maxi. Les

flexibles peuvent rester raccordés au détendeur d'oxygène et à la soupape de la cartouche de

gaz. Assurez l'appareil sur la surface de chargement afin qu'il ne se renverse pas et qu'il ne

glisse pas. Le récipient doit se trouver en position debout lors de l'entreposage et du

transport. Seules des entreprises spécialisées sont autorisées à remplir les récipients

réutilisables. Le remplissage par des méthodes inadéquates peut entraîner des accidents

graves.

  4.1

  Montage

Remplacez les cartouches de gaz uniquement dans un endroit bien aéré, de

préférence à l'extérieur.

-

Avant de commencer le travail, assurez-vous que toutes les soupapes sont fermées.

-

Lors du montage, vissez à fond le détendeur d'oxygène à l'aide d'une clé.

-

Vissez le récipient à usage unique MAXIGAS  via une rotation à droite dans l'axe de la

soupape de réglage fin du gaz. Veillez ce faisant que le filetage s'adapte sans contrainte et

vérifiez son extrémité. Un vissage en biais annule la garantie.

-

Avant l'allumage, assurez-vous que les raccords entre les récipients et les soupapes de

réglage sont étanches. (spray détecteur de fuite ou eau savonneuse)

A

Ouvrez la soupape de la bouteille d'oxygène.

B

Réglez la pression de travail jusqu'à

 (

voir les données techniques) (en fonction de la buse et

de l'épaisseur du matériau.

C

Ouvrez la soupape du détendeur d'oxygène.

D

Ouvrez à présent la soupape de réglage du gaz d'un demi-tour environ.

E

Ouvrez la molette de la soupape d'oxygène et mélangez-le au gaz.

F

Ouvrez la molette de la soupape du gaz de combustion et allumez la flamme de gaz.

G

Réglez la flamme de gaz. Elle doit déjà brûler de manière visible à la sortie de la buse.

H

Réglez la flamme de chauffage en ouvrant ou en refermant l'arrivée de gaz et d'oxygène.

I

Utilisez exclusivement des lunettes de protection conformes aux normes

DIN 4646 et 58210/1.

Tous les raccords doivent être serrées avec la clé jointe.

L'allumage doit se faire directement après l'ouverture de la soupape, sous peine

de créer une déflagration due à la sortie des gaz.

Mise hors service:

La mise hors service s'effectue dans l'ordre inverse. IL convient cependant de couper tout d'abord

le gaz. En cas d'interruption du travail, fermez systématiquement les soupapes des bouteilles.

  5

Mise en service

   5.1

Allumage du brûleur



Ouvrez d'abord la soupape de réglage du gaz et allumez, puis ouvrez la soupape d'oxygène et

réglez la flamme de gaz. Elle doit déjà brûler de manière visible à la sortie de la buse.

Allumez le mélange gaz - oxygène au niveau de la buse du brûleur à l'aide d'un allumeur pour

gaz approprié. (Il peut créer de suie noire).

   5.2

Réglage de la flamme

La taille et l'apparence de la flamme se règlent avec la molette marquée en rouge et située sur la

poignée. S'il n'est pas possible d'allumer la flamme ou si celle-ci se décolle, la pression du gaz est

trop élevée. Dans ce cas, vous devez réduire l'arrivée de gaz au niveau de la poignée de brûleur

(molette rouge) en la tournant vers la droite.

La soupape d'oxygène (molette bleue) au niveau de la poignée de brûleur doit être complètement

ouverte. Une flamme d'aspect jaunâtre indique qu'il y a un excédent de gaz. Refermez avec

précaution la soupape de gaz (molette rouge) au niveau de la poignée de brûleur en la tournant

vers la gauche.

background image

FRANÇAIS

25

Réglez à présent une flamme neutre, c.-à-d. que le coeur de la flamme (d'un bleu-vert intense)

doit se distinguer nettement du bord de flamme bleu foncé (flamme secondaire).

   5.3

Extinction de la flamme

Pour éteindre la flamme, fermez d'abord la soupape (molette rouge), puis la soupape

d'oxygène (molette bleue) situées au niveau de la poignée de brûleur en les tournant vers la

droite.

   5.4

Remplacement de la cartouche de gaz

Î

Fermez la soupape de cartouche de gaz en la tournant vers la droite.

Î

Sortez la cartouche de gaz maxi du support conjointement à la soupape de cartouche et au

flexible en la tirant vers le haut.

Î

Dévissez la cartouche de gaz maxi de la soupape de gaz en la tournant vers la droite.

Î

Veillez à ce que le joint de la soupape de gaz soit en place et qu'il soit intact.

Î

Il convient d'utiliser uniquement des cartouches de gaz maxi Rothenberger d'origine.

Montez une cartouche de gaz maxi pleine en la faisant tourner vers la droite dans la

soupape de cartouche de gaz.

Î

Insérez la cartouche maxi pleine dans le support, la soupape de cartouche et le flexible

étant raccordés.

   5.5

Remplacement de la bouteille d'oxygène et acétylène



Î

Fermez la soupape de la bouteille d'oxygène en la tournant vers la droite.

Î

Dévissez le détendeur d'oxygène en procédant en sens antihoraire avec la clé ci-joint.

Î

Sortez la bouteille d'oxygène du support. Remplacez la bouteille d'oxygène vide par une

bouteille pleine.

Î

Revissez le détendeur d'oxygène sur la bouteille d'oxygène en procédant en sens horaire.

Î

Veillez à ce que le joint de le détendeur d'oxygène en place et qu'il soit intact.

Î

Ce faisant, veillez à ce que les raccords soient exempts d'huile et de graisse.

   5.6

Conduite à tenir en cas de défauts et maintenance

Défaut Cause/remède

La flamme devient jaune

Soit la soupape d'oxygène est fermée, soit la bouteille

d'oxygène est vide.

Ouvrez la soupape de la bouteille d'oxygène.

Remplacez la bouteille d'oxygène vide par une bouteille

pleine.

La flamme baisse ou se

décolle du brûleur.

La soupape de cartouche de gaz est fermée ou pas assez

ouverte. La cartouche de gaz est vide.

Ouvrez (davantage) la soupape de cartouche de gaz en la

tournant vers la gauche ou remplacez la cartouche de

gaz.

background image

26

FRANÇAIS

Vérifiez régulièrement que les flexibles ne présentent ni fissures, ni fuites (contrôle visuel).

Remplacez le jeu de flexibles doté d'une sécurité individuelle de bouteille lorsque cette

dernière s'est déclenchée après un retour de flamme.

Avec le temps, les flexibles deviennent poreux. Remplacez par conséquent le jeu de flexibles

dès que ces derniers présentent de petites fissures.

 6

Elimination

   6.1

Pièces métalliques et cartouches de gaz

Certaines pièces de l'appareil sont composées de matériaux de valeur et peuvent être recyclées.

Des entreprises de recyclage autorisées et certifiées se tiennent à votre disposition pour ce faire.

Les métaux doivent être livrés triés et séparés à une entreprise d'élimination des déchets .

Afin d'en savoir plus sur une élimination des pièces non recyclables compatible avec

l'environnement (p. ex. les déchets d'équipements électroniques), veuillez vous adresser à

l'administration compétente.

 7

Service

Après-Vente

Les stations-service Rothenberger ou le service Réparations du fabricant se tiennent à votre

disposition. Nous vous enverrons bien entendu des pièces de rechange sans délai. Veuillez vous

adresser à votre négociant ou au fabricant.

Commandez vos accessoires et pièces de rechange auprès de votre négociant spécialisé ou de

notre hotline Après-Vente.

Tél. :  +49 6195 99 52 14

Fax :

+49 6195 99 52 15

background image

ESPAÑOL

27

 Contenido

Página

1   Indicaciones de seguridad

28



   1.1

Utilización conforme al empleo previsto

28

   1.2

Indicaciones generales de seguridad

28

   1.3

Indicaciones especiales de seguridad

29

2   Datos técnicos

30



3   Funciones

30



  3.1

Cuadro

general

30

   3.2

Descripción del funcionamiento

31

  3.3

Accesorios

32

4   Transporte y almacenamiento

32



  4.1

Montaje

33

5  Puesta en marcha

33



   5.1

Encender el soplete

33

   5.2

Regular la llama

33

   5.3

Apagar la llama

34

   5.4

Sustituir los cartuchos de gas

34

   5.5

Cambiar la botella de oxígenoe y acatylen

34

  5.6

Averías

mantenimiento

34

6 Desecho

35

   6.1

Piezas de metal y cartuchos de gas

35

7  Servicio de atención al cliente

35

Simbología utilizada en este documento

 Peligro

Este símbolo advierte de daños personales.



Atención

Este símbolo advierte de daños materiales o al medio ambiente.

Î

Requerimiento de intervención

background image

28

ESPAÑOL

  1

Indicaciones de seguridad

   1.1

Utilización conforme al empleo previsto

Le damos la enhorabuena por la adquisición de un producto de la marca Rothenberger. El

equipo para soldadura autógena que ha adquirido es un producto de calidad. Este equipo de

aplicación universal permite soldar durante largo tiempo gracias al empleo de botellas de acero

recargables de 5 ó 10 litros de acetileno y de oxígeno, siendo aun así ligero y manejable.

Un equipo de características magníficas adecuado para la soldadura fuerte o amarilla.

   1.2

Indicaciones generales de seguridad

¡ATENCIÓN! Es obligatoria la lectura de las instrucciones de manejo.

Los errores

que se cometan como consecuencia de no haber respetado las instrucciones que siguen a

continuación, pueden provocar incendios o lesiones graves. Se respetarán las normas de

seguridad legales y las directrices técnicas obligatoriamente. Los daños causados por

errores en el manejo anulan la garantía.

LAS PRESENTES INSTRUCCIONES SE CONSERVARÁN EN LUGAR SEGURO.

1) Puesto

de

trabajo

a)

Manténgase el puesto de trabajo ordenado y limpio.

El desorden y las zonas de

trabajo iluminadas insuficientemente pueden causar accidentes.

b)

No se trabajará con el equipo en entornos con peligro de explosión, en el que se

encuentren líquidos, gases o polvos inflamables.

Los útiles del equipo provocan

chispas que pueden inflamar el polvo, los vapores o los gases. Se procurará suficiente

ventilación. En la medida de lo posible, no se trabajará en lugares cerrados.

c)

Los niños y otras personas tendrán que permanecer alejados durante la

utilización del equipo.

En caso de distracción se puede perder el control del equipo.

d)

No se utilizarán los tubos flexibles para un fin distinto al previsto, por ejemplo,

transportar o colgar el equipo. Los tubos flexibles se mantendrán alejados del

calor, aceite, bordes cortantes o piezas del propio equipo en movimiento.

Los

tubos flexibles dañados o mal enrollados aumentan el riesgo de provocar una explosión.

e)

El equipo se mantendrá limpio de aceite o grasa.

 En el oxígeno puro el aceite y las

grasas de cualquier tipo pueden autoinflamarse y provocar una explosión. No se

emplazará el equipo en las cercanías de fuentes calor (calefacción, hornos, llamas sin

protección o similares).

3)  Seguridad de las personas

a)

Se trabajará concentrado, prestando atención y utilizando el equipo con

responsabilidad. No se utilizará el equipo estando cansado o bajo la influencia

del alcohol, drogas o medicamentos.

Un momento de inatención mientras se utiliza el

equipo puede producir lesiones graves.

b)

Se llevarán puestas las protecciones de seguridad y siempre gafas protectoras.

El

llevar puesto las protecciones personales, como puede ser el calzado de seguridad

antideslizante, ropa ignífuga y las gafas protectoras, en función del tipo y del empleo del

equipo, reduce el riesgo de lesiones.

c)

No se sobrestimarán las propias facultades. Se procurará trabajar en posición

firme y sin perder el equilibrio en ningún momento.

 De este modo se podrá

controlar mejor el equipo incluso en situaciones inesperadas.

d)

Se llevará ropa adecuada. Se llevará ropa holgada o joyas. El cabello, la ropa y

los guantes se mantendrán alejados de las piezas en movimiento del equipo

. La

ropa holgada, las joyas o el cabello largo puede enredarse en las piezas en movimiento

del equipo.

background image

ESPAÑOL

29

4)  Manejo y utilización apropiada de las herramientas

a)

Las herramientas que no se estén utilizando se conservarán fuera del alcance de

los niños. No se permitirá el uso del equipo a aquellas personas que no sepan

manejarlo o no hayan leído las instrucciones.

Las herramientas son peligrosas en las

manos de personas que no sepan utilizarlas.

b)

Consérvese el equipo pertinentemente. Compruébese que las piezas móviles del

equipo funcionan correctamente y que no se atascan, y si hay piezas

desprendidas o dañadas que puedan mermar el funcionamiento del equipo. Las

piezas dañadas se repararán antes de utilizar el equipo.

La causa de muchos

accidentes reside en el mantenimiento insuficiente de las herramientas.

c)

No se dejará el equipo de soldadura amarilla (fuerte) sin supervisión durante su

uso

. Existe grave peligro de incendio.

d)

Obsérvese que los manómetros de los reductores de la presión de acetileno y de

oxígeno estén correctamente fijados

. Sustitúyanse los manómetros dañados sólo por

recambios originales Rothenberger.

e)

En la aplicación industrial se tienen que emplear válvulas antirretorno de

seguridad para oxígeno y acetileno.

5)   Asistencia Técnica

Las reparaciones del equipo sólo las ha de realizar personal cualificado y con

recambios originales.

 Con ello queda garantizada la seguridad del equipo.

   1.3

Indicaciones especiales de seguridad

El gas acetileno es altamente inflamable, incoloro, más pesado que el aire y con un olor

perceptible.

Las botellas de acetileno de oxígeno se mantendrán lejos del alcance de los niños.

Consérvese las botellas de acetileno y de oxígeno en un lugar suficientemente ventilado.

Conservare le cartucce e le bombole di gas lontano da fiamme e scintille e non fumare.

Serrare tutte le viti usando la chiave inclusa e verificare l’ermeticità con mezzi schiumogeni

(ad es. acqua saponata o spray cercafughe).

Los cartuchos y las botellas de gas se mantendrán lejos de fuentes de ignición  (encendido) y

no se podrá fumar.

Apretar todas las uniones atornilladas con la llave que se adjunta y comprobar la

estanqueidad con agentes espumantes (por ejemplo, agua jabonosa o pulverizadores para

detección de fugas).

Cerrar siempre las válvulas de las botellas en caso de avería y tras finalizar el trabajo.

No se utilizarán o transportarán las botellas de acetileno en posición horizontal (acostadas, la

acetona se derramaría).

Tras finalizar los trabajos de soldadura: con las válvulas de oxígeno y de las botellas de

acetileno cerradas, abrir brevemente la válvula de gas-oxígeno situada en el asidero, y dejar

que emane el resto del gas (comprobar manómetro)

background image

30

ESPAÑOL

  2

Datos técnicos

Operaciones de soldadura

Soldadura

operación

Soldadura

de espesor

N º de

artículo

Tipo de

gas

El oxígeno

a presión

Acetile

no

presión

Consumo

de

oxígeno

Acetileno

consumo

Tamaño

[mm

]

  [bar]

[bar]

[l/h] [l/h

]

1

0,5 - 1,0

3.5325

80

80

2

1,0 - 2,0

3.5326

160

160

3

2,0 - 4,0

3.5327  Acetylen

2,5

0,2

315

315

4

4,0 - 6,0

3.5328

500

500

5

6,0 - 9,0

3.5329

800

800

6

9,0 - 14,0  3.5334

1250

1250

Boquillas de corte

Boquilla

Grosor de corte

N º de artículo

Oxígeno a

presión

Acetileno presión

Tamaño

[

mm

]

[

bar

]

[

bar

]

1/32 3-

6 3.5341 2,0

3/64 6-

20 3.5344 2,5

1/16 20-

75 3.5345  3,5

0,5

 3

  Funciones

   3.1

Cuadro general

A

Botella de acetileno

Paquete de manguera

gemela

15

Tobera de corte

Botella de oxígeno

MAXIGAS 400

16

Llave para soplete

Reductor de presión

botella de acetileno

10

Mango RE17

17

Válvula reguladora

de gas MAXIGAS

Reductor de presión

botella de oxígeno

11

Palanca de mariposa

RE17

18

Adaptador de

manguera MAXIGAS

Carro de transporte

12

Operaciones de soldadura

RE17

19

Encendedor de

seguridad

RE 17 UNIVERSAL

Inst. de 3 gases

AMS 5/5

RE 17 UNIVERSAL

Inst. de 3 gases

AMS 10/10

RE 17 STANDARD

Inst. de 3 gases

AMS 10/10

Número

d’artículo:

3.5400 3.5401 3.5798

Contenido de la

botella

5 l acetileno /

5 l oxígeno /

600 ml maxigas

10 l acetileno /

10 l oxígeno /

600 ml maxigas

10 l acetileno /

10 l oxígeno /

600 ml maxigas

Zona de soldadura:

0,5 hasta 14 mm

0,5 hasta 9 mm

Zona de corte:

3,0 hasta 50 mm

3,0 hasta 25 mm

Soldadura y corte:

Acetileno con oxígeno

Soldadura amarilla:

Acetileno con oxígeno y/o

MAXIGAS con adaptador y soplete (accesorios)

Temperatura de

trabajo:

1.250°C

Temperatura de la

llama:

3.100°C

background image

ESPAÑOL

31

Caperuzas de goma

rojas

13

Limpiador de toberas

20

Piedras de mechero

de repuesto

Caperuzas de goma

azules

14

Tobera de calefacción

   3.2

Descripción del funcionamiento

Soldadura con boquillas para soldadura de alto rendimiento:

Por lo general, la llama soldante debe prender de forma neutral (la relación de la mezcla de

los gases ha de ser equilibrada) y sus dimensiones se adaptarán al grosor del material, la

forma del cordón de soldadura, la posición de soldado y a la termoconductibilidad del

material en cuestión.

Para soldar acero grueso se abrirán bastante ambas válvulas y para soldar chapas de acero

finas se cerrarán ligeramente.

Precalentar el material y la varilla de soldar. Tan pronto como el cordón empiece a fundir a

ambos lados el material, aportar la varilla de soldadura. Obsérvese que el punto donde se

suelda ha de calentarse uniformemente. El soplete se aplicará con movimientos semicirculares

alrededor de la varilla de soldadura.

Soldadura fuerte (amarilla):

Limpiar las superficies de unión, pulirlas y desbarbar los bordes. Precalentar el punto de

soldadura. Depositar la varilla de soldadura sobre la posición de soldado, fundir una gota del

soldante y extenderlo moviendo la llama constantemente.

Corte con soplete:

Î

Seleccionar la boquilla para corte con soplete (

23

) conforme al grosor del material (ver Datos

Técnicos) y enroscarla estanca al gas en el cabezal del accesorio de corte (

20

) o en el soplete

de mano (

15

).

Î

Para ello utilícese una llave de montaje apropiada. Inmovilizar en las caras de la tuerca del

cabezal del soplete Utilícense únicamente boquillas originales ROTHENBERGER en perfectas

condiciones. Compruébese la estanqueidad de las superficies de sellado de las boquillas y del

cabezal del soplete.

Ajuste de las presiones de servicio

Î

Mantener primero cerradas las válvulas de ajuste del oxígeno y del gas oxiacetilénico (

16

 y

17

) en el asidero o en el soplete de mano (

15

).

Î

Abrir lentamente las válvulas de las botellas (

1

 y

2

) o las de extracción (

9

 y

10

) en el

conducto de distribución.

Î

Abrir la válvula de salida (

7

) en el reductor de la presión de oxígeno, la válvula de ajuste de

oxígeno (

16

) en el asidero o en el soplete de mano (

15

) y la válvula de oxígeno de corte (

22

en el accesorio de corte (

20

) o en el soplete de mano (

15

).

Î

Girando el tornillo de regulación (

5

) en el reductor de presión de la botella de oxígeno (

3

ajustar la presión de servicio (ver Datos Técnicos).

Î

Volver a cerrar la válvula de oxígeno de corte (

22

) y la válvula de ajuste de oxígeno (

16

).

Î

Abrir la válvula de salida (

8

) en el reductor de presión del gas oxiacetilénico y girando el

tornillo de regulación (

6

) ajustar la presión del gas (ver Datos Técnicos)

Atención

¡Se tendrá que comprobar si la presión del conducto está al menos 0,2 bar por encima (ver

Datos Técnicos) de los valores indicados!

background image

32

ESPAÑOL

Encendido y ajuste de la llama

Î

Abrir primero la válvula de ajuste del oxígeno (

16

) en el asidero o en el soplete de mano (

15

),

seguidamente abrir la válvula de oxígeno para calentar (

21

) en el accesorio de corte (

20

) y la

válvula de ajuste del gas oxiacetilénico (

17

) en el asidero o en el soplete de mano (

15

).

Î

Encender inmediatamente la mezcla del gas efluente. Ajustar una llama neutra (como una

llama soldante) regulando la válvula de oxígeno caliente (

21

) o la válvula de ajuste de

oxígeno (

16

) y la válvula de ajuste del gas oxiacetilénico (

17

).

Î

Abrir completamente la válvula de oxígeno de corte (

22

), y si fuera necesario volver a regular

la presión de oxígeno (ver Datos Técnicos). Volver a ajustar una llama neutra. Volver a cerrar

la válvula de oxígeno de corte (

22

).

Inicio del corte

Î

Situar el soplete en la posición de inicio del corte y con la llama calentar la pieza localmente

a temperatura de inflamación, más o menos a rojo claro.

¡Atención! ¡

No fundir el material! Seguidamente abrir la válvula de oxígeno de corte (22) y mover el

soplete en la dirección del corte.

Velocidad de corte

La velocidad de corte correcta se reconoce por la salida de escoria, en el vuelo vertical de las

chispas y en el ruido del corte.

 3.3   Accesorios

Encontrará accesorios apropiados y un formulario para realizar pedidos a partir de la página 70.

  4

Transporte y almacenamiento

Durante el transporte, la válvula de la botella de oxígeno y la válvula del cartucho de gas Maxi

han de permanecer cerradas.

Tras finalizar los trabajos de soldadura: Abrir brevemente acetileno y de oxígeno del

asidero con la válvula del cartucho de gas cerrada y la válvula de la botella de oxígeno

cerrada para dejar salir el resto del gas (Medidor nota pantalla). De este modo se

descargan los tubos flexibles y el reductor la presión acetileno y de oxígeno. Desmontar el

reductor de la presión de oxígeno. Desatornillar la válvula del cartucho de gas Maxi. Los

tubos flexibles pueden permanecer acoplados al reductor de la presión de oxígeno y a la

válvula del cartucho de gas. El equipo ha de ir correctamente fijado para impedir que

vuelque o se desplace. Se almacenará y transportará sólo con el depósito en posición

vertical.

Se encargará el llenado de los depósitos reutilizables sólo a personal cualificado autorizado

para este fin. Si el llenado se lleva a cabo de forma indebida puede provocarse un accidente

grave.

Correcto

Demasiado alta

Demasiado bajo

background image

ESPAÑOL

33

  4.1

  Montaje

Los cartuchos de gas se cambiarán únicamente en un lugar bien ventilado, a ser

posible al aire libre.

-

Se verificará antes de iniciar los trabajos de que todas las válvulas estén cerradas.

-

Para el montaje apretar el reductor de la presión de oxígeno con una llave.

-

Atornillar el depósito desechable de MAXIGAS en el sentido de las agujas del reloj en la

válvula de regulación precisa del gas. Al hacerlo obsérvese el inicio de la rosca y que gira sin

dificultad. Si se atornilla de forma inclinada la garantía quedará anulada.

-

Antes de encender, se verificará que las uniones entre los depósitos y las válvulas de

regulación no presenten fugas de gas. (pulverizador para detección de fugas o lejía

jabonosa)

A

Abrir la válvula de la botella de oxígeno.

B

Regular la presión de trabajo en función de la boquilla y del grosor del material hasta

(véanse los datos técnicos).

C

Abrir la válvula del reductor de la presión de oxígeno.

D

Abrir ahora la válvula de regulación de gas aprox. ½ vuelta.

E

Abrir la ruedecilla de la válvula de oxígeno y añadir oxígeno.

F

Abrir la ruedecilla de la válvula del gas oxiacetilénico y encender la llama de gas.

G

Regular la llama de gas. La llama tendrá que verse en la salida de la boquilla.

H

Regular la llama de calentamiento abriendo o estrangulando la

alimentación de gas y de oxígeno.

I

Se utilizarán únicamente gafas protectoras conforme a DIN4646 y 58210/1.

Todas las uniones se apretarán con la llave que se adjunta.

Tras abrir la válvula de gas se encenderá inmediatamente, de lo contrario los

gases emitidos pueden provocar una deflagración.

Puesta fuera de servicio:

La puesta fuera de servicio tiene lugar en el orden inverso, cortando en primer lugar la

alimentación de gas. Durante las interrupciones de los trabajos ciérrense siempre las válvulas de

las botellas.

  5

Puesta en marcha

   5.1

Encender el soplete



Abrir primero la válvula de regulación de gas y encender, y después abrir la válvula de oxígeno

para seguidamente regular la llama de gas. La llama debe prender de forma visible en la salida de

la boquilla.

Encender la mezcla de gas y oxígeno con la ayuda de un encendedor de gas adecuado en la

boquilla del soplete. (Puede crear hollín negro).

   5.2

Regular la llama

Con la ruedecilla manual marcada de rojo en el asidero puede regularse el tamaño y la forma de

la llama. Si la llama no se enciende o se apaga, significa que la presión del gas es excesiva. En este

caso reduzca el gas en el asidero del soplete (ruedecilla marcada de rojo) girando a la derecha.

La válvula de oxígeno (ruedecilla marcada de azul) del asidero del soplete ha de estar

completamente abierta.

Si la llama es amarilla tiene exceso de gas. Seguir cerrando la válvula de gas cuidadosamente

(ruedecilla marcada de rojo) en el asidero del soplete girando hacia la izquierda.

background image

34

ESPAÑOL

Regular una llama neutral. Es decir, el núcleo azul y verde intenso de la llama se tiene que

diferenciar de forma nítida del borde azul oscuro de la llama (llama secundaria).

   5.3

Apagar la llama

Para apagar la llama, cerrar primero la válvula de gas (ruedecilla marcada de rojo) y después la

válvula de oxígeno (ruedecilla marcada de azul) en el asidero del soplete girando a la derecha.

Cerrar la válvula de la botella girando a la derecha. También se han de cerrar las válvulas

cuando se hagan pausas prolongadas.

   5.4

Sustituir los cartuchos de gas

Î

Cerrar la válvula del cartucho de gas girando a la derecha.

Î

Tirar de la botella del cartucho de gas Maxi vacía junto a la válvula del cartucho de gas y al

tubo flexible hacia arriba fuera del soporte.

Î

Desatornillar el cartucho de gas Maxi girando hacia la izquierda de la válvula del

cartucho de gas.

Î

Obsérvese que la junta de la válvula del cartucho de gas siga montada y en buen estado.

Î

Sólo se deben utilizar cartuchos de gas Maxi originales de Rothenberger. Montar un

cartucho de gas Maxi lleno girando hacia la derecha en la válvula del cartucho de gas.

Î

Introducir el cartucho de gas Maxi lleno con la válvula del cartucho de gas montada y el

tubo flexible en el soporte.

   5.5

Cambiar la botella de oxígeno y acetileno



Î

Cerrar la válvula de la botella de oxígeno girando a la derecha.

Î

Desatornillar el reductor de la presión de oxígeno en el sentido opuesto al de las agujas del

reloj con la llave cerrada.

Î

Extraer la botella de oxígeno del soporte. Sustituir la botella de oxígeno vacía por una llena.

Î

Atornillar el reductor de la presión de oxígeno en el sentido de las agujas del reloj a la

botella de oxígeno.

Î

Obsérvese que la junta de la presión de oxígeno s siga montada y en buen estado.

Î

Al hacerlo téngase en cuenta que las conexiones han de estar limpias de restos de aceite o

grasa.

  5.6

Averías

mantenimiento



Fallo Causa

solución

La llama se pone amarilla

En este caso la válvula de la botella de oxígeno está

cerrada o bien la botella de oxígeno está vacía.

Abrir la válvula de la botella de oxígeno.

Sustituir la botella de oxígeno vacía por una llena.

La llama reduce su tamaño

o se despega del soplete.

En este caso la válvula del acetileno está cerrada, no está

abierta lo suficiente o el acetileno está vacío.

Abrir la válvula del acetileno botella girando a la izquierda

(más) o bien cambiar el cartucho de gas.

background image

ESPAÑOL

35

Comprobar periódicamente los tubos flexibles con respecto a grietas e inestanqueidades

(inspección visual).

Cambiar el paquete de tubos flexibles con válvula de seguridad individual de botella si ha

saltado la válvula de seguridad tras un retroceso de la llama (seguro antirretroceso

parallamas).

Los tubos flexibles presentan porosidad con el paso del tiempo. Por ello se ha de cambiar

el paquete de tubos flexibles tan pronto como se detecten pequeñas grietas.

 6

Desecho

   6.1

Piezas de metal y cartuchos de gas

Las piezas del equipo son materiales reciclables y pueden entregarse para su reutilización.

Para este fin se dispone de puntos de recuperación autorizados y con certificación. ¡Los

metales se entregarán clasificados y separados en un punto de desecho!

Para desechar las piezas no reutilizables de un modo respetuoso con el medio ambiente (por

ejemplo, chatarra electrónica), se consultará a los organismos competentes para el desecho

de residuos.

  7

Servicio de atención al cliente

Tiene a disposición las estaciones de servicio Rothenberger o al propio fabricante con su

departamento de reparaciones. Si así lo desea se le enviarán los recambios necesarios lo antes

posible. En caso necesario, póngase en contacto con su distribuidor o con el fabricante.

Haga sus pedidos de accesorios y recambios a los distribuidores especializados o en nuestra

línea directa del departamento de postventa.

Tlf.  +49 6195 99 52 14

Fax:

+49 6195 99 52 15

background image

36

ITALIANO

 Contenido

Página

1   Indicaciones de seguridad

37



   1.1

Utilización conforme al empleo previsto

37

   1.2

Indicaciones generales de seguridad

37

   1.3

Indicaciones especiales de seguridad

38

2   Dati tecnici

38



3   Funzioni

39



  3.1

Panoramica

39

   3.2

Descrizione della funzione

39

  3.3

Accessori

41

4   Trasporto e conservazione

41



  4.1

Montaggio

41

5  Messa in servizio

42



   5.1

Accendere il cannello

42

   5.2

Regolare la fiamma

42

   5.3

Estinguere la fiamma

42

   5.4

Sostituire la bombola di ricarica del gas

42

   5.5

Sostituire la bombola dell’ossigeno e acetilene

43

   5.6

Comportamento in caso di malfunzionamenti e manutenzione

43

6 Smaltimento

43

   6.1

Componenti metallici e bombole di ricarica del gas

43

7 Servizio

clienti

43

Simboli in questo documento

 Pericolo

Questo simbolo comunica pericolo di danni a persone.

 Attenzione

Questo simbolo comunica pericolo di danni a cose o all’ambiente.

Î

Suggerimento di manipolazione
