Ridgid 3814 (E): Istruzioni operative

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

22

ATTENZIONE! Leggere con attenzione

queste istruzioni e l’opuscolo antinfortu-

nistico allegato prima di utilizzare queste

attrezzature. In caso di incertezza su qualsiasi

aspetto dell’uso di questo strumento, contattare

il proprio distributore RIDGID per ulteriori infor-

mazioni.

Se queste istruzioni non verranno comprese

e seguite integralmente ne potranno derivare

scosse elettriche, incendio e/o gravi lesioni

personali.

CONSERVARE IL PRESENTE MANUALE DI

ISTRUZIONI!

Montaggio

1.  a. Curvatubi da 1 1/4”, 2” e 3”.

  Appoggiare a terra il curvatubi con i suoi supporti e far scivolare

l’anello sopra il davanti del cilindro della pompa.

  Inserire la forcella ad U attraverso i fori del blocco dell’anello del

curvatubi. A questo punto il cilindro della pompa e il curvatubi sono

fi

 ssati nella posizione corretta.

1.   b. Curvatubi da 4”.

-  Appoggiare sul pavimento la base d’appoggio.

-  Appoggiare la piastra inferiore sulla base d’appoggio.

-  Piazzare il gruppo pompa sulla base d’appoggio, agganciando

la piastra inferiore alla pompa e

fi

 ssare quest’ultima alla base

d’appoggio con due bulloni M10.

-  Piazzare sulla piastra inferiore i due supporti d’angolo

(contromatrici) e, quando sia il caso, la matrice desiderata.

-  Appoggiare la piastra superiore, agganciandola alla pompa, sui

due supporti d’angolo (contromatrici).

-  Inserire i due perni fra le due piastre bloccando i due supporti

d’angolo (contromatrici).

MONTAGGIO DEL CURVATUBI DA 4”

Pompa da 4”

Piastra superiore

Supporto

d’angolo

con spine

di

fi

 ssaggio

Piastra inferiore

Base d’appoggio

2.  Montare sulla cima del pistone la matrice appropriata al diametro

del tubo da curvare. I supporti d’angolo devono essere messi tra le

due piastre o sulla piastra singola. Il

fi

 ssaggio avviene con le relative

spine. I fori nella piastra consentono di posizionare i supporti d’angolo

in base al diametro esterno del tubo da piegare. Questi fori sono

marcati opportunamente. Bisogna assicurarsi che i supporti d’angolo

siano ben

fi

 ssati fra le piastre o attraverso il curvatubi, per evitare

danni durante il funzionamento.

Curvatura

1.  Il tappo riempimento è forato per lasciare passare l’aria. Ogni volta

che il curvatubi viene trasportato, questo tappo deve essere ben

chiuso, ma dev’essere allentato un po’ durante il funzionamento.

2.  Prima di curvare, il tubo deve essere leggermente lubri

fi

 cato. A

questo punto il tubo viene inserito tra i supporti d’angolo e la matrice.

La chiave di comando scarico del cilindro deve essere saldamente

serrata. La pompa entra in funzione azionando la leva dall’alto al

basso. Il pistone avanza curvando il tubo. Questa operazione deve

essere continuata

fi

 ntanto che si raggiunge il grado di curvatura

desiderata, ma senza oltrepassare l’arco di curvatura della matrice.

Bisogna tenere presente che il tubo, appena curvato, tende

leggermente a riaprirsi in funzione della qualità del materiale. Questo

può essere determinato mediante l’esperienza diretta.

3.  Quando il tubo ha raggiunto la curva desiderata, allentare la chiave di

comando scarico del cilindro ed il pistone si ritirerà automaticamente.

Sconnettere uno dei supporti d’angolo e il tubo potrà essere rimosso.

I modelli equipaggiati con una piastra del tipo ribaltabile o aperto

offrono il vantaggio che il tubo curvato viene rilasciato più facilmente

(particolarmente i pezzi lunghi o tubi con varie curve), risparmiando

così molto tempo.

4.  Se una curva è superiore a quella desiderata, è possibile correggerla

con l’ausilio di un raddrizzatore. Bisogna capovolgere il pistone e il

tubo deve essere rovesciato contro i supporti d’angolo. Il raddrizzatore

viene montato sulla parte superiore del pistone, e la curva può

modi

fi

 cata alla forma desiderata. Sul curvatubi da 1 1/4”, non si può

normalmente raddrizzare una curva di 90°. Questo vale anche per i

curvatubi da 3” per i tubi da 2 1/2” e da 3”, e per i curvatubi da 4” per i

tubi da 3” e 4”.

5.  Solo per il modello da 3” e 4”.

  Quando si devono curvare tubi da 2 1/2”, 3” o 4” con angolo di

curvatura superiore ai 75°, bisogna montare sul pistone un’opportuna

prolunga. La corsa del pistone non è suf

fi

 ciente a piegare a 90° in

un’operazione unica.

6.  Curvatubi elettroidraulici per tubi da 1 1/4”, 2”, 3”, 4”.

  I curvatubi elettroidraulici sono equipaggiati con un motore monofase

a 115 V, 220 V, c.a. o con un motore trifase da 380 V. ll motore è

dotato di un interruttore di sicurezza. Quando il motore è in funzione,

il movimento del pistone è controllato dalla chiave di comando scarico

del cilindro che può essere sia aperta, che chiusa. Non occorre

spegnere il motore. L’apparecchio dispone anche d’una valvola di

sicurezza per la pressione. Questa valvola è tarata in fabbrica per

consentire di curvare senza dif

fi

 coltà tubi a pareti spesse (tubi acqua).

La valvola di sicurezza si trova nell’alloggiamento della pompa e può

essere tarata solo con un manometro.

Curvatura di tubi sottili a 180°

Per queste operazioni, sono necessari dispositivi supplementari che sono

disponibili su richiesta.

Montaggio

1.  Vedere montaggio del curvatubi.

2.  La matrice (180°) della dimensione del tubo da piegare viene montata

sul pistone. Successivamente le contromatrici con 3 rulli vengono

posizionate e regolate tra o nella piastra inferiore. Le spine di

fi

 ssaggio

dei supporti d’angolo devono essere inserite attraverso i fori a 1 1/4”

attraverso il blocco centrale; i rulli amovibili devono essere tolti e il

tubo da piegare deve essere fatto passare. Ora il tubo deve toccare il

rullo centrale da un lato e la contromatrice a 180° dall’altro lato. Ora è

possibile cominciare l’operazione di curvatura.

IT

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Istruzioni operative

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

23

Curvatura

1.  Vedere sotto il paragrafo curvature.

2.  Qualora la curva superi i 90°, bisogna capovolgere il pistone,

rilasciando la chiave di scarico del cilindro. Regolare i rulli asportabili

e curvare

fi

 no a 180°. Per togliere il tubo curvato, vedere il paragrafo

“Curvature”.

Manutenzione

Il curvatubi viene fornito con il serbatoio pieno d’olio. Tuttavia, bisogna

veri

fi

 care regolarmente il livello dell’olio perché altrimenti la corsa del

pistone diventerà troppo corta. L’olio deve sempre trovarsi al livello della

base del tappo di riempimento. Qualora sia necessario aggiungere olio,

impiegare esclusivamente olio idraulico.

Avvertenza

1.  Assicurarsi che i supporti d’angolo siano sempre posizionati

simmetricamente nei relativi fori, secondo la dimensione del tubo

da curvare. Qualora non venissero disposti correttamente, potrebbe

veri

fi

 carsi un grave danneggiamento del pistone e dell’attrezzo.

2.  Accertarsi anche che le spine di

fi

 ssaggio dei supporti d’angolo siano

correttamente inserite nei fori inferiori e superiori delle piastre e

passino completamente

fi

 no ad arrivare al curvatubi aperto.

3.  Il pistone non deve mai essere azionato oltre la propria tacca limite.

Malfunzionamenti possibili e rimedi

I numeri tra parentesi si riferiscono alle macchine elettriche.

MALFUNZIONAMENTI CAUSA

PRESUNTA

RIMEDIO

1.  Il pistone (33) non esce

suf

fi

 cientemente.

a.  Il tappo di riempimento (37) non è suf

fi

 cientemente

allentato.

b.  Il serbatoio d’olio non è suf

fi

 cientemente riempito.

c.  Lo scarico d’aria del tappo (37) è intasato.

a.  Allentare il tappo (37) di circa 1 o 1 1/2 giro di vite.

  Smontando la macchina, bisogna stare attenti che il

tappo sia ben avvitato.

b.  Riempire il serbatoio d’olio

fi

 nché l’olio non si troverà

al livello del tappo. Il pistone non deve essere fatto

uscire oltre la scanalatura segnata sul pistone.

c.  Pulire lo scarico d’aria.

2.  Il pistone (33) non si muove

assolutamente.

a.  La chiave di comando scarico del cilindro (7) non è serrata

suf

fi

 cientemente.

b.  Sfera (32) non blocca quando si preme, può darsi che la

sede conica della sfera sia sporca.

c.  Filtro (42) e/o tubo di riempimento olio è intasato.

a.  Serrare la chiave di comando scarico del cilindro.

b1. Pulire il cono della sfera sotto la sfera (32).

  Premere la sfera sul cono per inserirla più fortemente.

b2. Bisogna contattare il fornitore.

c.  Togliere la spina di bloccaggio (34). Pulire il

fi

 ltro e il

tubo riempimento olio.

3.  La pressione del pistone

idraulico (33) è quasi nulla o

nulla.

a.  La chiave di comando scarico del cilindro (7) non è serrata

suf

fi

 cientemente.

b.  Presenza di sporcizia tra cono e sfera (32) della chiave di

comando scarico del cilindro (7), l’olio ritorna nel serbatoio

olio.

c.  Sfera (32) non blocca perché il cono è sporco.

d.  La guarnizione sotto la vite di sicurezza (27) per la molla

tirante gocciola.

e.  La guarnizione (40) gocciola.

f.  La guarnizione (46) gocciola.

a.  Serrare la chiave di comando scarico del cilindro.

b.  Togliere la chiave di comando scarico del cilindro, (7)

l’anello del dado (8), la guarnizione (9), e gli anelli

inferiori (10). Pulire il cono della sfera (31). Vedere

2b1. (se necessario, contattare il fornitore).

c.  Togliere la vite di sicurezza della molla tirante (27) e

tirare in fuori il pistone di 2 cm. Vedere 2b1.

d.  Serrare questa vite e se necessario sostituire l’anello

del giunto (28).

e.  Sostituire la guarnizione. Stare attenti che sia ben

bloccata. Per smontare il pistone, vedere 3c.

f.  Sostituire la guarnizione.

4.  Il manico della pompa (16)

non si rialza.

a.  La molla di pressione (30) è danneggiata.

a.  Sostituire la molla di pressione.

5.  Il pistone (33) non ritorna

quando la chiave di comando

scarico del cilindro è aperta.

a.  La molla tirante (29) è danneggiata.

b.  Il pistone (33) è piegato. Questo succede solo quando i

supporti d’angolo sono disposti in modo asimmetrico.

a.  Sostituire la molla tirante. Bisogna contattare il

fornitore.

b.  Bisogna contattare il fornitore.

6.  Olio fuoriesce dal pistone di

pressione (20).

a.  La guarnizione dell’anello raschiaolio (41) gocciola.

a.  Sostituire la guarnizione del raschiaolio.

Se necessario, sostituire anche la guarnizione (46).

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

24

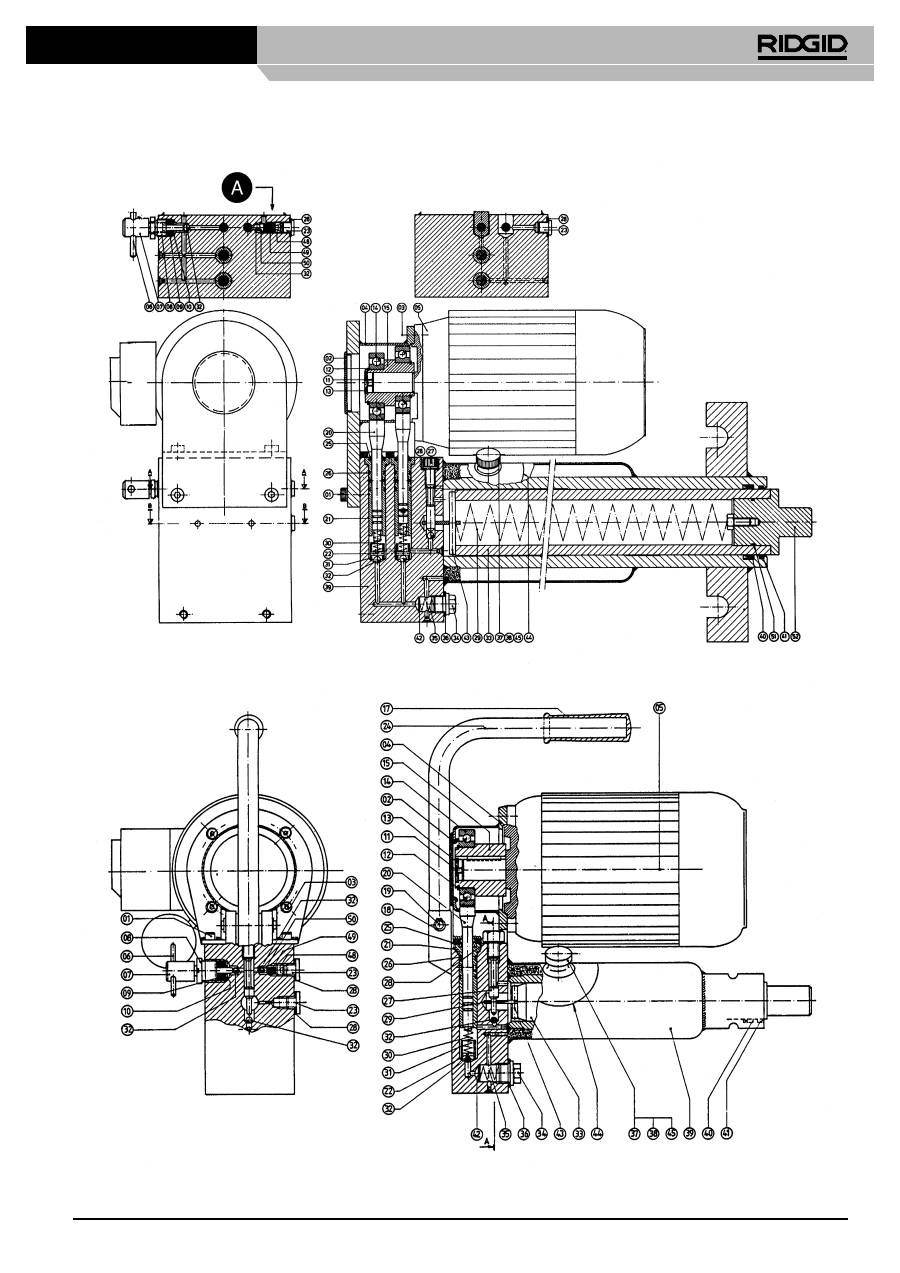

Pos. n°

Modello

3801/

3811

Q.TÀ

Modello

3802/

3812

Q.TÀ

Modello

3813

Q.TÀ

Modello

3814

Q.TÀ

Modello

3801 E

Q.TÀ

Modello

3802 E

3812 E

Q.TÀ

Modello

3813 E

Q.TÀ

Modello

3814 E

Q.TÀ

Pos. n°

Vite

01



21256

4

21256

4

21256

4

28256

4

01

Cappuccio di copertura

02

21266

1

21266

1

21266

1

21266

1

02

Vite

03

21276

4

21276

4

21276

4

21276

4

03

Custodia di spinta

04

21286

1

21286

1

21286

1

28736

1

04

Elettromotore

05

  Ved. tabella   1   Ved. tabella  1  Ved. tabella

1  Ved. tabella  1

05

Spina della tacca per la

  chiave di comando scarico

06

21126

1

21126

1

21126

1

21126

1

21126

1

21126

1

21126

1

21126

1

06

Chiave di comando scarico

07

21116

1

21116

1

21116

1

21116

1

21116

1

21116

1

21116

1

21116

1

07

Ghiera della chiave di

  comando scarico

08

21106

1

21106

1

21106

1

21106

1

21106

1

21106

1

21106

1

21106

1

08

Guarnizione di gomma

09*

1

1

1

1

1

1

1

1

09

Anello inferiore di rame

10*

2

2

2

2

2

2

2

2

10

Vite

11

21376

1

21376

2

21376

2

21376

2

11

Anello di sicurezza

12

21386

1

21386

1

21386

1

21386

1   12

Controdado

13

21396

1

21396

1

21396

1

21396

1   13

Cuscinetto a sfera

14

21406

1

21406

1

21406

1

21406

1   14

Eccentrico

15

21416

1

21416

1

21416

1

28606

1   15

Leva manuale

16

20846

1

20846

1

20846

1

28726

1

16

Impugnatura

17*

 1  1  1  1  1  1  1

17

Anello di sicurezza

18

21076

2

21076

 2

21076

2

28746

2

21076

2

21076

2

 21976

 2

18

Spina della tacca

19

21066

1

21066

1

21066

1

28516

1

21066

1

21066

1

21066

1

19

Stantuffo di pressione

20

20866

1

20866

1

20866

1

28596

1

21466

1

21466

1

21466

1

21466

2   20

Sede dello stantuffo

  di pressione

21



21476

1

21476

1

 21476

1

21476

2   21

Spina della tacca diam. 4 x16   22

21486

1

21486

1

21486

1

21486

2   22

Tappo terminale G 1/4”

23

20926

1

20926

1

20926

1

20926

1

20926

1

20926

1

20926

1

20926

2   23

Giogo di supporto

24

21426

1

21426

1

21426

1

24

Guarnizione del raschiaolio

   per il pistone di pressione

25*

1

1

1

1

1

1

1

2

25

O-Ring

26*

         2

2  2

4

26

Vite di sicurezza

  per molla tirante

27

20916

1

20916

1

20916

1

28636

1

 21526

1

 21526

1

 21526

1

28866

2   27

Anello giunto PP 45 B

28*

2

2

2

2

3

3

3

4

28

Molla tirante da 1 1/4”

29

21166

1

21176

1

21176

1

28496

1

21166

1

21176

1

21176

1

28496

1   29

Molla di spinta

30

20896

1

20896

1

 20896

1

 28476

1

21536

1

 21536

1

21536

1

21536

2   30

Sede conica della sfera

31

21546

1

21546

1

21546

1

21546

2   31

Sfera da 5/16”

32*

3

3

3

3

4

4

4

6

32

Pistone da 1 1/4”

33

21186

1

21196

1

21206

1

28586

 1

21186

1

21196

1

21206

1

28586

1   33

Tappo G 1/2”

34

21026

1

21026

1

21126

1

21026

1

21026

1

21026

1

21026

1

21026

1   34

Molla di spinta per il

fi

 ltro

35

21576

1

21576

1

21576

1

21576

1

21576

1

21576

1

21576

1

21576

1   35

Anello giunto PP 45 D

36*

1

1

1

1

1

1

1

1

36

Tappo di riempimento

37

20946

1

20946

1

20946

1

20946

1

20946

1

20946

1

20946

1

20946

1

 37

Guarnizione di sughero

  per tappo di riempimento

38*

1

1

1

1

1

1

1

1

38

Corpo pompa

39

1

1

1

1

1

1

1

1   39

Guarnizione da 1 1/4”

40*

20996

1

21006

1

21016

1

28466

1

20996

1

21006

1

21016

1

28466

1   40

Guarnizione del raschiaolio

41*

1

1

1

1

1

1

1

1

41

Filtro

42*

 1

  1   1   1  1   1    1   1

42

Spina per molla tirante

43

21136

 1

21146

1

21156

1

28556

1

21136

1

 21146

1

21156

1

28556

1   43

Disco

44

21246

1

21246

1

21246

1

21246

1

21246

1

21246

1

21246

1

21246

1   44

Liquido idraulico (2,5 l)

45

14061

1

14061

1

14061

1

14061

1

14061

1

14061

1

14061

1

 14061   1   45

Guarnizione di pressione

46*



1



1



1

1

46

Spina per la guarnizione

  di pressione

47

20886

1

20866

1

20866

1

20886

1

47

Tappo della valvola di sicurezza  48

28576

1

28576

1

28576

1

28576

1   48

Molla

49

28486

24

28486   24

28486

24

28486   24   49

Cono della sfera

50

28626

1

28626

1

28626

1

28626

1   50

O-Ring

51*

28426

1

28426

1   51

Tappo per pistone da 4”

52

28616

1

28616

1   52

Kit di tenuta

  (comprende gli articoli con*)

21906

21916

21926

33226

21936

21946

21956

33236

Motore  110V 1Ø

28276

Condensatore   230 V = 40

μ

 F   34306

Interruttore  110 V

57786

230 V 1Ø

21316

110 V = 110

μ

 F   34316

230 V

1 Ø

 57776

400 V 3 Ø   21306

400 V   3Ø

57766

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

25

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

26

Accessori

3802

3812

3813

Accessorio a 180°

22366

22346

22356

Ved. matrici

40 x 8 mm

Accessorio barra

22446

22436

22456

Ved. sotto per le matrici

Corsa

regolazione

3801 E / 3811 E2

3802 E / 12 E / 13 E

3814 E

220 V

360 V

115 V

26896

26906

35116

26916

26926

34916

29126

29116

35726

Raggio (mm)

60

70

80

90

100

110

120

130

40 x 8 mm

Matrici per barre

22466 22476 22486 22496 22506 22516 22526 22536

Matrici

Dimen -

sione

nomi -

nale

Esterno

Ø

mm

Matrici normali

Tubo caldaia

Curva a 180°

Raggio

Cat. N°

Raggio

Cat. N°

Raggio

Cat. N°

 1/4

13,5

60  28286

130  22376

 3/8

17,2

45  21806

 18

18

60  27816

 20

20

70  27826

 1/2

21,3

50  21816  110  22236  130  22386

 22

22

80  27836

 25

25

115  22116

3/4”  26,9  65 21826 137 22246 130

  22396

 28

28

70  35066

 30

30

140  22126

 32

32

140  22136

1

33,7  100 21836

 190 22256 130  22406

35

35

100

35076

38

38

170

22146

40

40

125

35086

42

42

125

35096

1 1/4”

42,4

130

21846

220

22266

130

22416

44,5

44,5

190

22156

1 1/2

48,3

160

21856

220

22166

140

22426

50

50

140

35106

51

51

220

22176

57

57

250

22186

2

60,3

220

21866

270

22196

190

28766

63,5

63,5

270

22206

70

70

315

22216

2 1/2

76,1

320

21876

420

22226

3

88,9

 380

21886

4

114,3

600

28756

PARTICOLARE DELLA MAX.

PRESSIONE VALVOLA

POMPE ELETTROIDRAULICHE

PRESSIONE MAX. 420 ATO
