Ridgid 3814 (E): Bedienungsanleitung

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

6

WARNUNG! Lesen Sie diese Anwei-

sungen und die begleitende Sicherheits-

broschüre sorgfältig, bevor Sie dieses

Gerät benutzen. Bei Unklarheiten wenden Sie

sich bitte an Ihre RIDGID Vertriebsstelle, die Sie

näher informiert.

Unkenntnis und Nichtbefolgung der Anweisungen

können zu elektrischen Schlägen, Feuer und/

oder schweren Verletzungen führen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF!

Montage

1.  a. 1 1/4”, 2” und 3” Maschinen.

  Den Biegerahmen mit Stützen auf den Boden stellen und den Ring

vorne über den Pumpenzylinder schieben.

  Den U-Bügel durch die Öffnungen im Ringblock am Biegerahmen

einsetzen. Pumpenzylinder und Rohrbiegerahmen sind jetzt korrekt

befestigt.

1.   b. 4” Maschine.

-  Die Grundschiene auf den Boden legen.

-  Den unteren Flügel auf die Grundschiene legen.

-  Die Biegepumpe auf die Grundschiene legen, den unteren Flügel

in die Pumpe einhaken und die Pumpe an der Rückseite mit zwei

M10 Schrauben befestigen.

-  Die Eckstützen und das Biegesegment, das Sie benutzen wollen,

auf den unteren Flügel legen.

-  Den oberen Flügel auf die Eckstützen legen und in der Pumpe

einhaken.

-  Die Fixierstifte durch die Flügel und die Eckstützen stecken.

MONTAGE DER 4” MASCHINE

4” Pumpe

Oberer Flügel

Eckstütze

mit Fixierstiften

Unterer Flügel

Grundschiene

2.  Ein Biegesegment, das dem Durchmesser des zu biegenden Rohrs

entspricht, am Kolbenkopf anbringen. Die Eckstützen müssen

zwischen oder auf dem Biegerahmen angebracht werden. Sie

werden mittels der Fixierstifte befestigt. Die Öffnungen im Rahmen

ermöglichen das Einstellen der Eckstützen auf die gewünschten

Außendurchmesser. Die Öffnungen sind entsprechend markiert.

Vergewissern, dass die Fixierstifte für die Eckstützen korrekt durch

beide Flügel oder durch den Biegerahmen geführt sind, um Schäden

zu vermeiden.

Biegen

1.  Der Fülldeckel ist zwecks Entlüftung durchstochen. Beim Transport

der Biegemaschine muss dieser Deckel fest verschlossen sein und

während der Benutzung ein wenig gelöst werden.

2.  Vor dem Biegen sollte das Rohr leicht gefettet werden. Das Rohr

wird zwischen Eckstützen und Biegesegment geschoben. Die

Entlastungsspindel muss fest angezogen werden. Durch Auf- und

Abbewegen des Griffs wird die Pumpe betätigt. Der Kolbenkopf

bewegt sich heraus und das Rohr wird gebogen. Der Biegevorgang

sollte fortgesetzt werden, bis die gewünschte Krümmung erreicht

ist, jedoch nicht weiter als bis zur Krümmung des Biegesegments.

Abhängig von der Qualität federt das Rohr ein wenig zurück.Dies

muss durch Experimentieren ermittelt werden.

3.  Sobald das Rohr die gewünschte Form erreicht hat,

Entlastungsspindel lösen, der Kolben zieht sich dann automatisch

zurück. Eine der Eckstützen lösen, dann lässt sich das Rohr entfernen.

Die mit offenem Rahmen ausgestatteten Modelle haben den Vorteil,

dass sich das gebogene Rohr leichter entfernen lässt, insbesondere

bei langen Rohrstücken mit mehreren Biegungen spart man dadurch

viel Zeit.

4.  Wenn ein Rohr zu weit gebogen wurde, lässt sich dies mit der

Richtvorrichtung wieder korrigieren. Der Kolben muss zurückgezogen

und das Rohr gegen die Eckstützen gedreht werden. Die

Richtvorrichtung wird oben auf dem Kolben angebracht und die

Biegung kann in die gewünschte Form zurückgedrückt werden. Mit der

1 1/4” Biegemaschine lässt sich eine Krümmung von 90°

normalerweise nicht korrigieren. Dies gilt auch bei der 3” Maschine für

2 1/2” und 3”, sowie bei der 4” Maschine für 3” und 4” Rohre.

5.  Nur für 3” und 4” Modell.

  Beim Biegen von 2 1/2”, 3” und 4” Rohre sollte eine Verlängerung am

Kolben angebracht werden, wenn das Rohr weiter als 75° gebogen

wurde. Der Kolbenweg reicht nicht aus, um eine 90°-Krümmung in

einem Arbeitsgang zu biegen.

6.  1 1/4”, 2”, 3”, 4” elektrohydraulische Rohrbiegemaschinen.

  Die elektrohydraulischen Rohrbiegemaschinen sind mit einem

einphasigen 115 V, 220 V Wechselstrom- oder einem 380 V

Dreiphasenmotor ausgestattet. Der Motor verfügt über einen

speziellen Sicherheitsschalter. Bei laufendem Motor wird die

Kolbenbewegung durch eine Entlastungsspindel gesteuert, die

geöffnet oder geschlossen werden kann. Der Motor muss nicht

ausgeschaltet werden. Darüber hinaus ist die Maschine auch mit

einem Drucksicherheitsventil versehen. Dieses Ventil wird im Werk so

eingestellt, dass dickwandige Rohre (3” Dampfrohre) ohne Probleme

gebogen werden können. Das Drucksicherheitsventil be

fi

 ndet sich im

Pumpengehäuse und kann ausschließlich anhand eines Manometers

eingestellt werden.

Haarnadelbiegungen von 180°

Hierfür ist Sonderzubehör erforderlich, das auf Anfrage lieferbar ist.

Montage

1.  Siehe Montage Rohrbiegemaschinen.

2.  Das Biegesegment (180°) wird entsprechend der Rohrgröße am

Kolben befestigt. Nun werden die Platten (Ersatzrahmen) mit 3 Rollen

(Doppelkegel) zwischen oder im Rahmen eingestellt. Die Fixierstifte

für die Eckstück müssen in die 1 1/4” Öffnungen im Zentralverschluss

gesteckt werden; der abnehmbare Doppelkegel muss entfernt und das

zu biegende Rohr durchgeschoben werden. Das Rohr muss nun den

mittleren Doppelkegel mit einer Seite und das 180°-Biegesegment mit

der anderen Seite berühren. Der Biegevorgang kann nun beginnen.

DE

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Bedienungsanleitung

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

7

Biegen

1.  Siehe unter Biegen.

2.  Bei einer Krümmung von mehr als 90° muss der Kolben durch

Lösen der Entlastungsspindel umgedreht werden. Die abnehmbaren

Doppelkegel entfernen und eine Biegung um bis zu 180° vornehmen.

Entfernen des gebogenen Rohrs siehe Biegen.

Wartung

Die Biegevorrichtung wird mit gefülltem Ölbehälter geliefert. Der Ölstand

muss jedoch regelmäßig kontrolliert werden, da andernfalls der Kolbenhub

zu kurz wird. Der Ölstand muss immer dem unteren Rand des Fülldeckels

entsprechen. Wenn Öl nachgefüllt werden muss, nur Hydrauliköl

verwenden.

Achtung

1.  Es ist darauf zu achten, dass die Eckstützen, entsprechend der

Größe des zu biegenden Rohrs, stets symmetrisch in die Öffnungen

eingesetzt werden. Wenn sie nicht korrekt platziert sind, kann der

Kolben statt des Rohrs verbogen werden, sodass die Maschine

schwer beschädigt wird.

2.  Außerdem muss darauf geachtet werden, dass die Fixierstifte für die

Eckstützen korrekt durch die Öffnungen im oberen und unteren Flügel

des Biegerahmens und vollständig durch den offenen Biegerahmen

gesteckt werden.

3.  Der Kolben darf nicht über die Markierungskerbe hinaus nach außen

bewegt werden.

Mögliche Fehler und wie man sie beheben kann

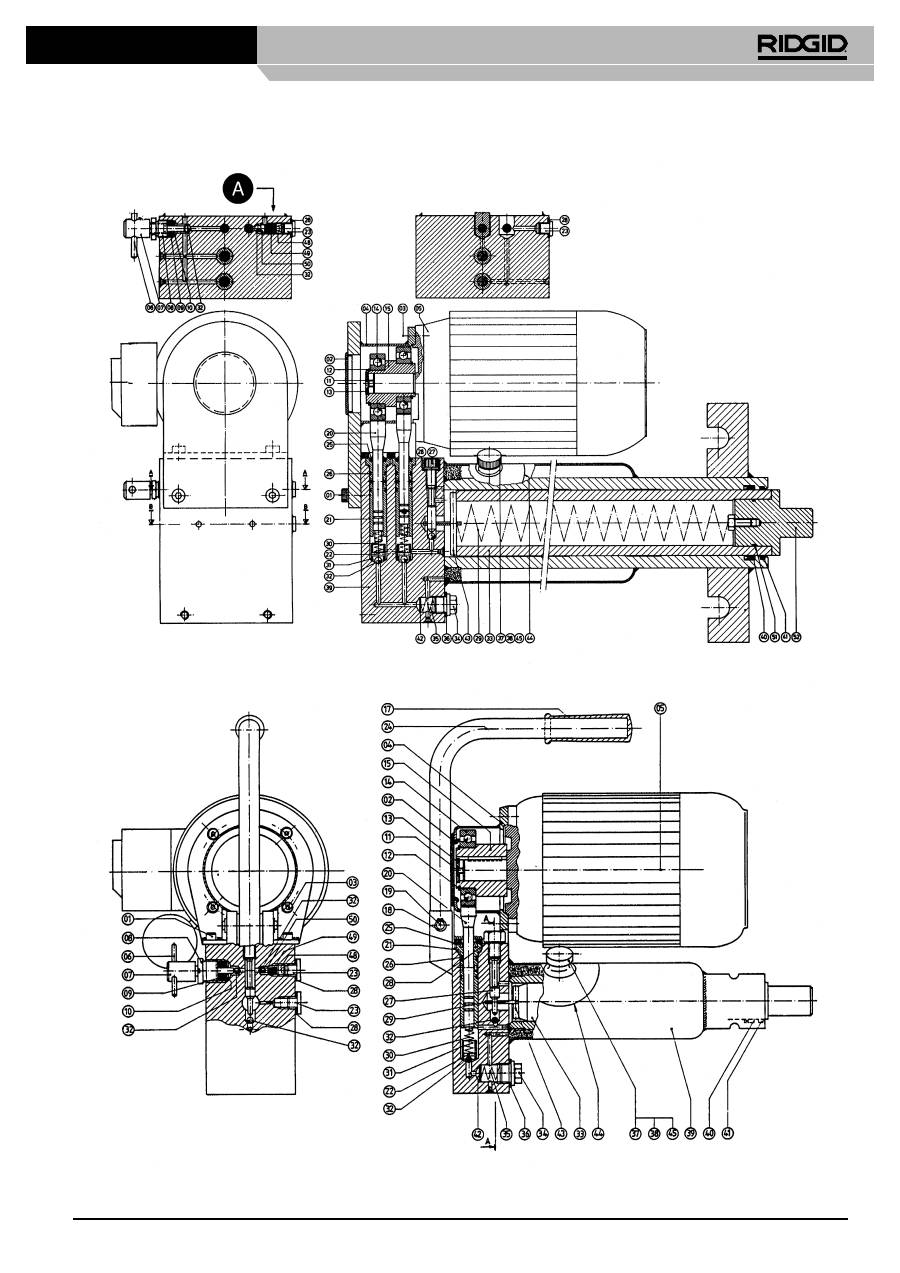

Die Nummern in Klammern beziehen sich auf die elektrischen Maschinen.

STÖRUNG MÖGLICHE

URSACHE

ABHILFE

1.  Der Kolben (33) bewegt sich

nicht weit genug nach vorne.

a.  Fülldeckel (37) ist nicht ausreichend geöffnet.

b.  Der Ölbehälter ist nicht voll genug.

c.  Entlüftungsöffnung im Fülldeckel (37) ist verschlossen.

a.  Fülldeckel (37) um 1 oder 1 1/2 Umdrehungen öffnen.

  Beim Transport der Maschine darauf achten, dass der

Fülldeckel wieder fest verschlossen wird.

b.  Öl nachfüllen bis der Füllstand den unteren Rand

des Fülldeckels erreicht. Den Kolben nicht über die

Markierungskerbe auf dem Kolben herauspumpen.

c. Entlüftungsöffnung reinigen.

2.  Der Kolben (33) bewegt sich

überhaupt nicht nach vorne.

a.  Die Entlastungsspindel (7) ist nicht genügend

zugedreht.

b.  Kugel (32) schließt nicht unter Druck; Kugelkonus

eventuell verschmutzt.

c.  Filter (42) und/oder Ölleitung verstopft.

a. Entlastungsspindel anziehen.

b1. Kugelkonus unter Kugel (32) reinigen.

  Für festeren Sitz eventuell auf Kugel an Konus klopfen.

b2. Bitte wenden Sie sich an den Händler.

c.  Sicherungsstift (34) entfernen. Filter und Ölleitung

reinigen.

3.  Der Kolben (33) übt nur

geringen bzw. gar keinen Druck

aus.

a.  Die Entlastungsspindel (7) ist nicht zugedreht.

b.  Wegen Schmutz zwischen Konus und Kugel (32)

der Entlastungsspindel (7) läuft Öl in den Ölbehälter

zurück.

c.  Kugel (32) schließt nicht wegen verschmutztem Konus.

d.  Dichtung unter Sicherheitsschraube für Zugfeder 9 (27)

leckt.

e. Dichtung (40) leckt.

f.  Druckdichtung (46) leckt.

a. Entlastungsspindel anziehen.

b.  Entlastungsspindel (7), Ringmutter (8), Dichtung (9)

und untere Ringe (10) lösen. Konus für Kugel (31)

reinigen. Siehe 2b1. (Bei Bedarf wenden Sie sich bitte

an den Händler).

c.  Sicherheitsschraube für Zugfeder (27) lösen und

Kolben etwa 2 cm (1”) herausziehen. Siehe 2b1.

d.  Diese Schraube anziehen und nötigenfalls

Dichtungsring (28) ersetzen.

e.  Dichtung ersetzen. Auf korrekte Befestigung achten.

Lösen siehe 3c.

f. Dichtung

ersetzen.

4.  Pumpengriff (16) bewegt sich

nicht mehr nach oben.

a.  Druckfeder (30) ist beschädigt.

a.  Druckfeder ersetzen.

5.  Kolben (33) bewegt sich

nicht mehr zurück, wenn die

Entlastungsspindel gelöst wird.

a.  Zugfeder (29) ist beschädigt.

b.  Kolben (33) ist verbogen. Dies kann nur geschehen,

wenn die Eckstützen nicht symmetrisch platziert

wurden.

a.  Zugfeder ersetzen. Bitte wenden Sie sich an den

Händler.

b.  Bitte wenden Sie sich an den Händler.

6.  Öl tritt aus Kolben (20) aus.

a.  Ölabstreifdichtung (41) leckt.

a.  Ölabstreifdichtung ersetzen. Auch Dichtung (46) muss

ersetzt werden.

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

8

Pos. Nr

.

Modell

3801/

3811

STCK.

Modell

3802/

3812

STCK.

Modell

3813

STCK.

Modell

3814

STCK.

Modell

3801 E

STCK.

Modell

3802 E

3812 E

STCK.

Modell

3813 E

STCK.

Modell

3814 E

STCK.

Pos. Nr

.

Schraube

01



 21256  4 21256 4  21256  4 28256 4 01

Deckel

02



21266

1

21266

1

21266

1

21266

1

02

Schraube

03

21276

4

21276

4

21276

4

21276

4

03

Antriebsgehäuse

04





 21286  1 21286 1  21286  1 28736 1 04

Elektromotor

05

Siehe

1

Siehe

1

Siehe

1

Siehe

1

05





   Tabelle  Tabelle  Tabelle  Tabelle

Raststift für Entlastungsspindel   06

21126

1

21126

1

21126

1

21126

1

21126

1

21126

1

21126

1

21126

1

06

Entlastungsspindel

07 21116 1  21116 1  21116 1  21116 1 21116  1 21116 1  21116  1 21116 1 07

Ringmutter für

Entlastungsspindel

08 21106  1  21106 1  21106 1  21106 1 21106  1  21106  1  21106  1 21106  1 08

Gummidichtung

09*

 1   1   1   1

 1  1    1  1

09

Unterer

Kupferring

10*

 2   2   2   2

 2  2    2  2

10

Schraube

11

21376

1

21376

2

21376

2

21376

2

11

Sicherheitsring

12

21386

1

21386

1

21386

1

21386

1   12

Kontermutter

13

21396

1

21396

1

21396

1

21396

1   13

Kugellager

14

21406

1

21406

1

21406

1

21406

1   14

Exzenter

15

21416

1

21416

1

21416

1

28606

1   15

Hebel

16

20846

1

20846

1

20846

1

28726

1



16

Handgriff

17*

 1   1   1   1

 1  1    1

17

Sicherheitsring

18

21076

2

21076

 2

21076

2

28746

2

21076

2

21076

2

 21976

 2

18

Raststift

19

21066

1

21066

1

21066

1

28516

1

21066

1

21066

1

21066

1

19

Presskolben

20

20866

1

20866

1

20866

1

28596

1

21466

1

21466

1

21466

1

21466

2   20

Presskolbengehäuse

21



21476

1

21476

1

 21476

1

21476

2   21

Raststift Durchmesser 4 x16   22

21486

1

21486

1

21486

1

21486

2   22

Verschlussstopfen G 1/4”

23

20926

1

20926

1

20926

1

20926

1

20926

1

20926

1

20926

1

20926

2   23

Tragebügel

24

21426

1

21426

1

21426

1

24

Abstreifdichtung

für

Presskolben

25*

 1   1   1   1

 1  1    1  2

25

O-Ring

26*

 2  2    2  4

26

Sicherheitsschraube für

  Zugfeder

27

20916

1

20916

1

20916

1

28636

1

 21526

1

 21526

1

 21526

1

28866

2   27

Dichtungsring PP 45 B

28*

2

2

2

2



3

3

3

4

28

Zugfeder 1 1/4”

29

21166

1

21176

1

21176

1

28496

1

21166

1

21176

1

21176

1

28496

1   29

Druckfeder

30

20896

1

20896

1

 20896

1

 28476

1

21536

1

 21536

1

21536

1

21536

2   30

Kugelkonus

31

21546

1

21546

1

21546

1

21546

2   31

Kugel

5/16”

32*

 3   3   3   3

 4  4    4  6

32

Kolben 1 1/4”

33

21186

1

21196

1

21206

1

28586

 1

21186

1

21196

1

21206

1

28586

1   33

Stopfen G 1/2”

34

21026

1

21026

1

21126

1

21026

1

21026

1

21026

1

21026

1

21026

1   34

Druckfeder für Filter

35

21576

1

21576

1

21576

1

21576

1

21576

1

21576

1

21576

1

21576

1   35

Dichtungsring PP 45 D

36*

1

1

1

1



1

1

1

1

36

Fülldeckel

37

20946

1

20946

1

20946

1

20946

1

20946

1

20946

1

20946

1

20946

1

 37

Korkdichtung

für

Fülldeckel

38*  1   1   1   1

 1  1    1  1

38

Pumpengehäuse

39

1

1

1

1



1

1

1

1   39

Dichtung 1 1/4”

40*

20996

1

21006

1

21016

1

28466

1

20996

1

21006

1

21016

1

28466

1   40

Abstreifdichtung

41*

 1   1   1   1

 1  1

   1  1

41

Filter

42*

 1

  1   1   1

 1  1    1  1

42

Stift für Zugfeder

43

21136

 1

21146

1

21156

1

28556

1

21136

1

 21146

1

21156

1

28556

1   43

Scheibe

44

21246

1

21246

1

21246

1

21246

1

21246

1

21246

1

21246

1

21246

1   44

Hydraulik

fl

 üssigkeit (2,5 l)

45

14061

1

14061

1

14061

1

14061

1

14061

1

14061

1

14061

1

 14061

1   45

Druckdichtung

46*



1



1



1

1



46

Stift für Druckdichtung

47

20886

1

20866

1

20866

1

20886

1



47

Stopfen für Sicherheitsventil

48

28576

1

28576

1

28576

1

28576

1   48

Feder

49

28486

24

28486

24

28486

24

28486

24   49

Kugelkonus

50

28626

1

28626

1

28626

1

28626

1   50

O-Ring

51*

28426

1



28426

1   51

Stopfen für Kolben 4”

52

28616

1



28616

1   52

Dichtungssätze (enthält Artikel mit*)

21906

21916

21926

33226

21936

21946

21956

33236

Motor  110V 1Ø

28276

Kondensator   230V = 40

μ

 F

34306

Schalter  110V

57786

230V 1Ø

21316

110V = 110

μ

 F

34316

230V

1Ø

 57776

400V 3Ø

21306

400V

3Ø

57766

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

9

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

10

Zubehör

3802

3812

3813

180° Zusatz

22366

22346

22356

Siehe Biegesegmente

40 x 8 mm

Stangenzusatz

22446

22436

22456

Biegesegmente siehe unten

Hub-

einstellung

3801 E / 3811 E2

3802 E / 12 E / 13 E

3814 E

220 V

360 V

115 V

26896

26906

35116

26916

26926

34916

29126

29116

35726

Radius (mm)

60

70

80

90

100

110

120

130

40 x 8 mm

Stangenformer

22466 22476 22486 22496 22506 22516 22526 22536

Biegesegmente

Nenn -

größe

Außen

Ø

mm

Standard -

biegesegmente

Kesselrohr

180 Grad

Krümmungen

Radius Bestell- Nr. Radius Bestell- Nr. Radius Bestell- Nr.

  1/4 13,5 60

28286

  130 22376

 3/8

17,2

45  21806

 18

18

60  27816

 20

20

70  27826

 1/2

21,3

50  21816  110  22236  130  22386

 22

22

80  27836

 25

25

115  22116

3/4”  26,9  65 21826 137  22246 130

 22396

 28

28

70  35066

 30

30

140  22126

 32

32

140  22136

1

33,7 100 21836

 190 22256 130 22406

35

35

100

35076

38

38

170

22146

40

40

125

35086

42

42

125

35096

1 1/4”

42,4

130

21846

220

22266

130

22416

44,5

44,5

190

22156

1 1/2

48,3

160

21856

220

22166

140

22426

50

50

140

35106

51

51

220

22176

57

57

250

22186

2

60,3

220

21866

270

22196

190

28766

63,5

63,5

270

22206

70

70

315

22216

2 1/2

76,1

320

21876

420

22226

3

88,9

 380

21886

4

114,3

600

28756

DETAIL VON HÖCHST-

DRUCKVENTIL

ELEKTROHYDRAULISCHE PUMPEN

HÖCHSTDRUCK 420 ATO
