ADVARSEL! Les disse instruksjonene

og sikkerhetsbrosjyren som følger med

nøye før du bruker dette utstyret. Hvis du

er usikker på noen aspekter ved bruken av dette

verktøyet, kan du kontakte RIDGID-forhandleren

for å få

fl

 ere opplysninger.

Feil bruk av utstyret kan føre til elektrisk støt,

brann og/eller alvorlige personskader.

TA VARE PÅ DISSE INSTRUKSJONENE!

Montering

1.  a. 1 1/4”, 2” og 3” maskiner.

  Plasser bøyerammen med støtter på gulvet og smett ringen over

forsiden på pumpesylinderen.

  Plasser U-braketten gjennom hullene i ringblokken på bøyerammen.

Pumpesylinderen og rørbøyningsrammen er nå festet i rett posisjon.

1.   b. 4” maskin.

-  Plasser grunnbjelken på gulvet.

-  Plasser den nederste vingen på grunnbjelken.

-  Plasser bøyepumpen på grunnbjelken, hekt den nederste vingen til

pumpen og sikre pumpen bak med to M10-bolter.

-  Plasser hjørnestøttene og eventuelt bøyeutformeren du skal bruke

på den nederste vingen.

-  Plasser øverste ving på hjørnestøttene og hekt den til pumpen.

-  Før inn festeboltene gjennom vingene og hjørnestøttene.

MONTERING AV 4” MASKIN

4” pumpe

Øverste vinge

Hjørnestøtte

med festebolter

Nederste vinge

Grunnbjelke

2.  Monter en bøyeutformer i henhold til diameteren på røret som skal

bøyes på toppen av bukken. Hjørnestøttene må være plassert mellom

eller på bøyerammen. De festes ved hjelp av festeboltene. Hullene

i rammen gjør det mulig å justere hjørnestøttene til ønsket ytre

diameter. Hullene er merket i samsvar med dette. Sikre at festeboltene

for hjørnestøttene er riktig montert gjennom begge vingene eller

gjennom bøyerammen for å hindre skade.

Bøying

1.  Det er hull i påfyllingslokket for at luft skal slippe ut. Når bøyemaskinen

transporteres, må dette påfyllingslokket være godt lukket, men løsnet

litt når maskinen er i bruk.

2.  Før bøyning må røret smøres litt. Røret føres så mellom

hjørnestøttene og bøyeutformeren. Avlastingsspindelen må være

godt lukket. Pumpen settes i drift ved at håndtaket beveges opp og

ned. Bukken kjøres frem, og røret blir bøyd. Bøyeoperasjonen må

fortsettes til ønsket kurve er oppnådd, men ikke lenger enn kurven til

bøyeutformeren. Husk at røret vil springe litt tilbake avhengig av rørets

kvalitet. Dette lærer du gjennom erfaring.

3.  Så snart røret har fått den form det skal ha, løsnes

avlastingsspindelen, og bukken trekkes automatisk tilbake. Koble fra

en av hjørnestøttene, og røret kan fjernes. Modellene som er utstyrt

med en åpen ramme, har den fordelen at det bøyde røret lettere kan

fjernes, særlig lange rørstykker med

fl

 ere bøyninger, og dermed sparer

man mye tid.

4.  Hvis en bøyning er bøyd for langt, kan dette korrigeres ved hjelp av

utretteren. Bukken må reverseres, og røret snus mot hjørnestøttene.

Utretteren plasseres på toppen av bukken, og bøyningen kan nå

skyves tilbake til ønsket form. På 1 1/4” bøyemaskinen kan en bøyning

på 90° normalt ikke korrigeres. Dette gjelder også 3” maskinen for 2

1/2” og 3” rør, for 4” maskinen for 3” og 4” rør.

5.  Kun for 3” og 4” modell.

  Når du bøyer 2 1/2”, 3” og 4” rør, bør du bruke et forlengelsesstempel

på bukken når røret har vært bøyd utover 75°. Bukkens slaglengde er

ikke stor nok til å lage en 90° bøyning i en operasjon.

6.  1 1/4”, 2”, 3”, 4” elektrohydrauliske rørbøyemaskiner.

  De elektrohydrauliske rørbøyemaskinene er utstyrt med en enfaset

vekselstrømsmotor på 115 V eller 220 V, eller en 3-fasemotor på

380 V. Motoren har en spesiell sikkerhetsbryter. Når motoren går,

kontrolleres bukkens bevegelse ved hjelp av en avlastingsspindel som

kan være enten åpen eller lukket. Motoren behøver ikke å slås av.

Maskinen har også en trykksikkerhetsventil. Denne er fabrikkinnstilt,

slik at tunge veggrør (damprør) kan bøyes uten problemer.

Trykksikkerhetsventilen be

fi

 nner seg i pumpehuset og kan bare stilles

inn ved hjelp av et manometer.

Bøying av hårnålsformer på 180°

Til dette kreves det tilbehør som kan leveres på anmodning.

Montering

1.  Se under montering av bøyemaskin.

2.  Bøyeutformeren (180°) i samsvar med størrelsen på røret som

skal bøyes, plasseres på bukken. Deretter justeres platene

(reserverammene) med 3 ruller (djevlespill) mellom eller inne i

rammen. Festepunktene for hjørnestøttene må settes i hullene 1 1/4”

gjennom senterlåsen. Det utskiftbare djevlespillet må fjernes, og røret

som skal bøyes, kjøres gjennom. Røret skal nå berøre djevlespillet

i midten med en side og bøyeformen på 180° med den andre siden.

Bøyingen kan nå starte.

Bøying

1.  Se under bøying.

2.  Hvis bøyingen er på mer enn 90°, må bukken reverseres ved at du

løsner på avlastingsspindelen. Juster de utskiftbare djevlespillene og

bøy opptil 180°. Se Bøying for

fi

 nne ut hvordan du fjerner det bøyde

røret.

NO

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Brukerveiledning

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

49

Vedlikehold

Bøyingen leveres med en fylt oljebeholder. Oljenivået må imidlertid

kontrolleres regelmessig, da bukkens slaglengde ellers vil bli for kort. Oljen

må alltid være på nivå med bunnen av påfyllingslokket. Hvis det må fylles

på olje, må du bare bruke hydraulikkolje.

Forsiktig

1.  Sikre at hjørnestøtter alltid justeres symmetrisk i hullene i samsvar

med størrelsen på røret som skal bøyes. Hvis det ikke blir riktig

plassert, kan bukken istedenfor røret bli bøyd, og maskinen kan bli

alvorlig skadet.

2.  Vær også nøye med at festeboltene for hjørnestøttene er kommet

skikkelig gjennom hullene i øverste og nederste ving på bøyerammen,

og helt rundt på den åpne bøyerammen.

3. Bukken må ikke

fl

 yttes ut forbi rillemerket.

Feil som kan opptre, og hvordan de kan korrigeres

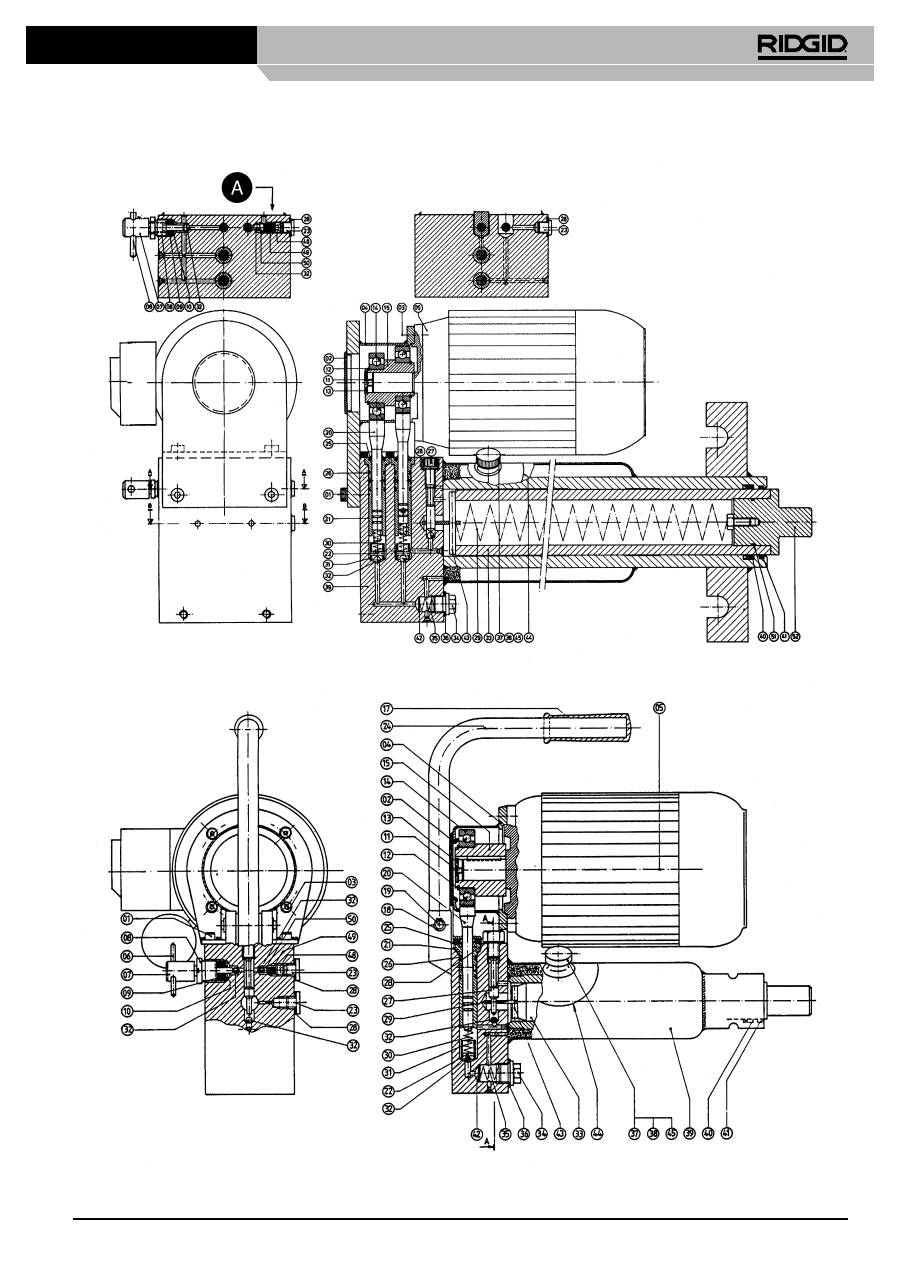

Tall i parenteser viser til elektriske maskiner.

FEIL

MULIG ÅRSAK

KORRIGERING

1.  Bukken (33) vil ikke

fl

 ytte seg

langt nok ut.

a.  Fyllhetten (37) er ikke løsnet tilstrekkelig.

b.  Oljebeholderen er ikke full nok.

c.  Luftehullet i påfyllingslokket (37) er blokkert.

a.  Løsne påfyllingslokket (37) med 1 eller 1 1/2 omdreining.

  Når du fjerner maskinen, må du være nøye med at

påfyllingslokket er godt lukket.

b.  Fyll på oljebeholderen til oljen er på nivå med bunnen av

påfyllingslokket. Bukken må ikke pumpes ut forbi rillemerket

på bukken.

c. Rengjør luftehullet.

2.  Bukken (33) vil ikke

fl

 ytte seg ut

i det hele tatt.

a.  Avlastingsspindelen (7) er ikke trukket godt nok

til.

b.  Kulen (32) går ikke i lås når du trykker. Muligens

smuss på kulens konus.

c.  Filteret (42) og/eller oljetilførselskanalen er

tilstoppet.

a.  Trekk til avlastingsspindelen.

b1. Rengjør kulens konus under kulen (32).

  Til slutt slår du kulen på konusen for at den skal sitte tettere.

b2. Kontakt leverandøren.

c.  Fjern låsepinnen (34). Rengjør

fi

 lteret og oljetilførselskanalen.

3.  Bukken (33) utøver bare lite

trykk, eller ikke noe i det hele

tatt.

a.  Avlastingsspindelen (7) er ikke trukket godt nok

til.

b.  På grunn av smuss mellom konus og kule (32)

på avlastingsspindelen (7) lekker det olje tilbake

til oljebeholderen.

c.  Kulen (32) går ikke i lås fordi konusen er

tilsmusset.

d.  Pakningen under sikkerhetsskruen for trekkfjær

(27) lekker.

e. Pakningen (40) lekker.

f.  Trykkpakningen (46) lekker.

a.  Trekk til avlastingsspindelen.

b.  Løsne avlastingsspindelen (7), ringmutteren (8), pakningen (9)

og bunnringene (10). Rengjør konusen for kulen (31). Se 2b1.

(Kontakt leverandøren om nødvendig).

c.  Løsne sikkerhetsskruen for trekkfjæren (27) og trekk ut

bukken ca. 2 cm (1”). Se 2b1.

d.  Trekk til denne skruen og skift om nødvendig tetningsringen

(28).

e.  Skift pakningen. Pass på at den er skikkelig låst. Når det

gjelder løsning av bukken, se 3c.

f. Skift

pakningen.

4.  Pumpehåndtaket (16) vil ikke

komme opp igjen.

a.  Trykkfjæren (30) er skadet.

a.  Skift trykkfjæren.

5.  Bukken (33) vil ikke gå tilbake

når avlastingsspindelen blir

løsnet.

a.  Trekkfjæren (29) er skadet.

b.  Bukken (33) er bøyd. Dette kan bare skje hvis

hjørnestøttene er usymmetrisk plassert.

a.  Skift trekkfjæren. Kontakt leverandøren.

b. Kontakt leverandøren.

6.  Det lekker olje fra trykkbukken

(20).

a.  Skraperpakningen (41) lekker.

a.  Skift skraperpakningen. Skift også om nødvendig pakning

(46).

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

50

Pos. nr

.

Modell

3801/

3811

KVNT

Modell

3802/

3812

KVNT

Modell

3813

KVNT

Modell

3814

KVNT

Modell

3801 E

KVNT

Modell

3802 E

3812 E

KVNT

Modell

3813 E

KVNT

Modell

3814 E

KVNT

Pos. nr

.

Skrue

01

  21256 4  21256 4  21256 4 28256 4 01

Dekklokk

02

  21266 1  21266 1  21266 1 21266 1 02

Skrue

03



  21276

 4  21276 4  21276 4 21276 4 03

Drivkasse

04



  21286 1  21286 1  21286 1 28736 1 04

Elektromotor

05

Se tabell

1

Se tabell

1

Se tabell

1

Se tabell

1

05

Innskjæringsbolt for

avlastingsspindel

06 21126  1 21126  1 21126  1 21126 1  21126 1  21126 1  21126 1 21126 1 06

Avlastingsspindel

07 21116  1 21116  1 21116  1 21116 1  21116 1  21116 1  21116 1 21116 1 07

Ringmutter

for

avlastingsspindel

08 21106  1 21106  1 21106  1 21106 1  21106 1  21106 1  21106 1 21106 1 08

Gummipakning

09*

  1   1   1  1   1   1   1  1

09

Kobberbunnring

10*

  2   2   2  2   2   2   2  2

10

Skrue

11

21376

1

21376

2

21376

2

21376

2

11

Sikkerhetsring

12

21386

1

21386

1

21386

1

21386

1   12

Låsemutter

13

21396

1

21396

1

21396

1

21396

1   13

Kulelager

14

21406

1

21406

1

21406

1

21406

1   14

Eksentrisk

15

21416

1

21416

1

21416

1

28606

1   15

Håndspak

16

20846

1

20846

1

20846

1

28726

1

16

Håndtak

17*

 1  1  1  1  1  1  1

17

Sikkerhetsring

18

21076

2

21076

 2

21076

2

28746

2

21076

2

21076

2

 21976

 2

18

Innskjæringsbolt

19

21066

1

21066

1

21066

1

28516

1

21066

1

21066

1

21066

1

19

Trykkbukk

20

20866

1

20866

1

20866

1

28596

1

21466

1

21466

1

21466

1

21466

2   20

Trykkbukkhus

21



21476

1

21476

1

 21476

1

21476

2   21

Innskjæringsboltens dia 4 x16   22

21486

1

21486

1

21486

1

21486

2   22

Tilkoplingsklemme G 1/4”

23

20926

1

20926

1

20926

1

20926

1

20926

1

20926

1

20926

1

20926

2   23

Bæreåk

24

21426

1

21426

1

21426

1

24

Skraperpakning

for

trykkbukk

25*

  1   1   1  1   1   1   1  2

25

O-ring

26*

               2   2   2  4

26

Sikkerhetsskrue for trekkfjær   27

20916

1

20916

1

20916

1

28636

1

 21526

1

 21526

1

 21526

1

28866

2   27

Tetningsring

PP

45

B

  28*

  2   2   2  2   3   3   3  4

28

Trekkfjær 1 1/4”

29

21166

1

21176

1

21176

1

28496

1

21166

1

21176

1

21176

1

28496

1   29

Trykkfjær

30

20896

1

20896

1

 20896

1

 28476

1

21536

1

 21536

1

21536

1

21536

2   30

Kulens konus

31

21546

1

21546

1

21546

1

21546

2   31

Kule

5/16”

32*

  3   3   3  3   4   4   4  6

32

Bukk 1 1/4”

33

21186

1

21196

1

21206

1

28586

 1

21186

1

21196

1

21206

1

28586

1   33

Plugg G 1/2”

34

21026

1

21026

1

21126

1

21026

1

21026

1

21026

1

21026

1

21026

1   34

Trykkfjær for

fi

 lter

35

21576

1

21576

1

21576

1

21576

1

21576

1

21576

1

21576

1

21576

1   35

Tetningsring

PP

45

D

  36*

  1   1   1  1   1   1   1  1

36

Påfyllingslokk

37

20946

1

20946

1

20946

1

20946

1

20946

1

20946

1

20946

1

20946

1

 37

Korkpakning

for

påfyllingslokk

38*

  1   1   1  1   1   1   1  1

38

Pumpehus

39

1

1

1

1

1

1

1

1   39

Pakning 1 1/4”

40*   20996

1

21006

1

21016

1

28466

1

20996

1

21006

1

21016

1

28466

1   40

Skraperpakning

41*

  1   1   1  1   1   1

  1  1

41

Filter

42*

  1

   1   1  1   1   1   1  1

42

Bolt for trekkfjær

43

21136

 1

21146

1

21156

1

28556

1

21136

1

 21146

1

21156

1

28556

1   43

Skive

44

21246

1

21246

1

21246

1

21246

1

21246

1

21246

1

21246

1

21246

1   44

Hydraulikkvæske (2,5 l)

45

14061

1

14061

1

14061

1

14061

1

14061

1

14061

1

14061

1

 14061

1   45

Trykkpakning

46*



1



1



1

1

46

Bolt for trykkpakning

47

20886

1

20866

1

20866

1

20886

1

47

Plugg for sikkerhetsventil

48

28576

1

28576

1

28576

1

28576

1   48

Fjær

49

28486

24

28486

24

28486

24

28486

24   49

Kulekonus

50

28626

1

28626

1

28626

1

28626

1   50

O-ring

51*

28426

1

28426

1   51

Plugg for bukk 4”

52

28616

1

28616

1   52

Tetningssett (omfatter artikler med*)

21906

21916

21926

33226

21936

21946

21956

33236

Motor  110V 1Ø

28276

Kondensator   230 V = 40

μ

 F

34306

Bryter

110 V

57786

230 V 1Ø

21316

110 V = 110

μ

 F   34316

230 V

1Ø

 57776

400 V 3Ø

21306

400 V

3Ø

57766

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

51

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

52

Tilbehør

3802

3812

3813

180° Tilbehør

22366

22346

22356

Se bøyeutformere

40 x 8 mm

Stangfeste

22446

22436

22456

Se nedenfor for utformere

Slaglengde

justering

3801 E / 3811 E2

3802 E / 12 E / 13 E

3814 E

220 V

360 V

115 V

26896

26906

35116

26916

26926

34916

29126

29116

35726

Radius (mm)

60

70

80

90

100

110

120

130

40 x 8 mm

Stangutformere

22466 22476 22486 22496 22506 22516 22526 22536

Bøyeutformere

Nominell

størrelse

Ø

utside

mm

Standard utformere

Kjelerør

180 graders bøyninger

Radius

Kat. nr.

Radius

Kat. nr.

Radius

Kat. nr.

 1/4

13,5

60  28286

130

22376

 3/8

17,2

45  21806

 18

18

60  27816

 20

20

70  27826

 1/2

21,3

50  21816  110  22236  130

22386

 22

22

80  27836

 25

25

115  22116

 3/4”

26,9

65  21826  137  22246  130

  22396

 28

28

70  35066

 30

30

140  22126

 32

32

140  22136

 1

33,7  100  21836

  190  22256  130

22406

35

35

100

35076

38

38

170

22146

40

40

125

35086

42

42

125

35096

1 1/4”

42,4

130

21846

220

22266

130

22416

44,5

44,5

190

22156

1 1/2

48,3

160

21856

220

22166

140

22426

50

50

140

35106

51

51

220

22176

57

57

250

22186

2

60,3

220

21866

270

22196

190

28766

63,5

63,5

270

22206

70

70

315

22216

2 1/2

76,1

320

21876

420

22226

3

88,9

 380

21886

4

114,3

600

28756

DETALJ AV MAKSIMAL-

TRYKKSVENTIL

ELEKTROHYDRAULISKE PUMPER

MAKSIMALTRYKK 420 ATO
