Ridgid 3814 (E): Käyttöohjeet

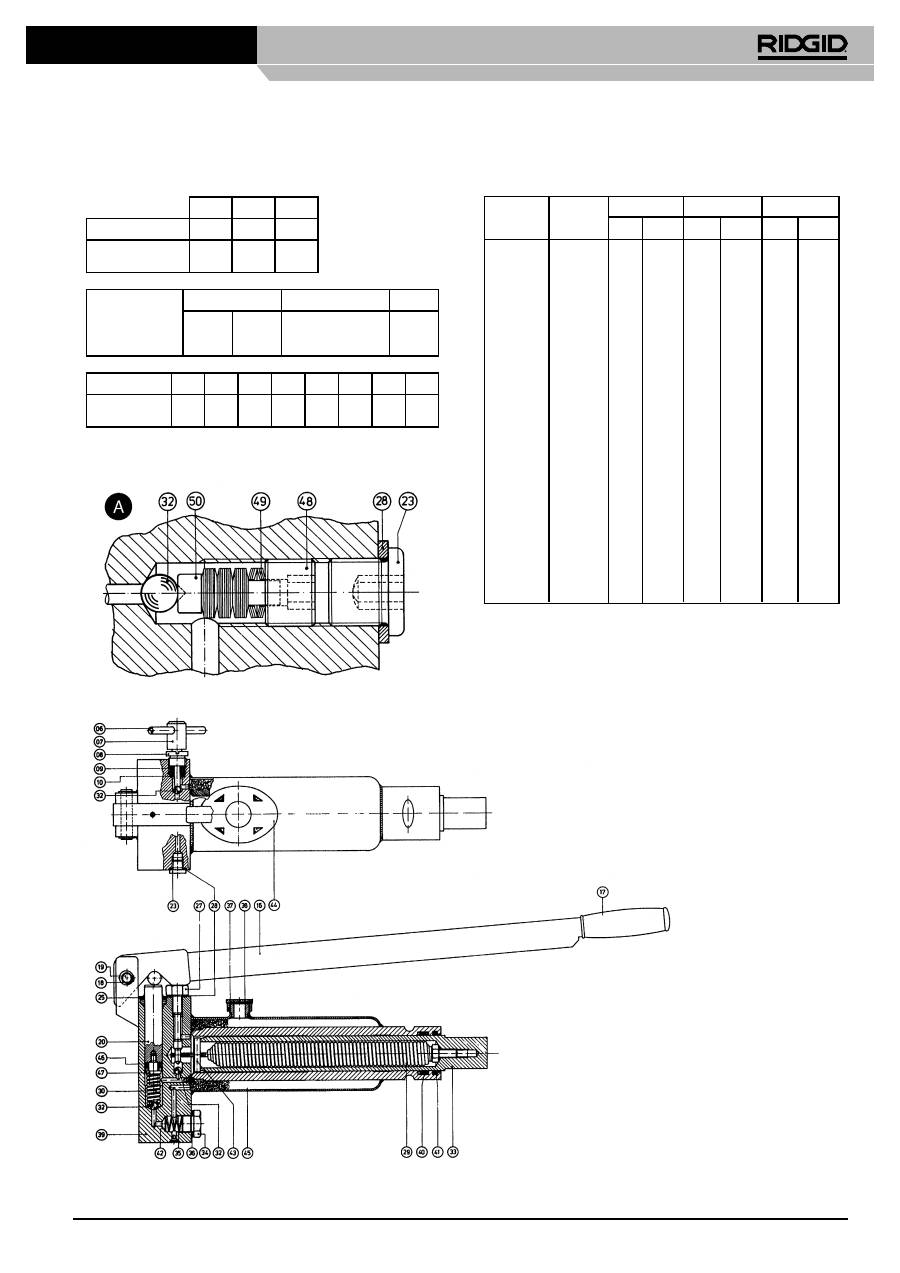

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

53

VAROITUS! Lue nämä ohjeet ja mukana

tulleet turvallisuusohjeet huolellisesti

ennen laitteen käyttöä. Jos sinulla on

kysyttävää tämän työkalun käytöstä, pyydä

lisätietoja RIDGID-jälleenmyyjältä.

Jos kaikkiin ohjeisiin ei tutustuta tai jos

kaikkia ohjeita ei noudateta, seurauksena

voi olla sähköisku, tulipalo ja/tai vakava

loukkaantuminen.

SÄILYTÄ NÄMÄ OHJEET!

Kokoaminen

1.  a. 1 1/4 tuuman, 2 tuuman ja 3 tuuman laitteet.

  Sijoita taivutuskehikko ja tuet lattialle ja liu’uta rengas pumpun

sylinterin etuosan yli.

  Sijoita U-tuki taivutuskehikon rengaspalkissa olevien reikien läpi.

Pumpun sylinteri ja putkien taivutuskehikko on nyt kiinnitetty oikeaan

asentoon.

1.   b. 4 tuuman laite.

-  Sijoita jalustapalkki lattialle.

-  Asenna alempi siipi jalustapalkkiin.

-  Asenna taivutuspumppu jalustapalkkiin, kiinnitä alempi siipi

pumppuun ja kiinnitä pumppu takaa kahdella M10-pultilla.

-  Asenna kulmatuet ja käytettävä taivutuslesti (tarvittaessa)

alempaan siipeen.

-  Asenna ylempi siipi kulmatukiin ja kiinnitä siipi pumppuun.

-  Asenna kiinnitystapit siipien ja kulmatukien läpi.

4 TUUMAN LAITTEEN KOKOAMINEN

4 tuuman

pumppu

Ylempi siipi

Kulmatuki ja

kiinnitystapit

Alempi siipi

Jalustapalkki

2.  Asenna taivutettavan putken halkaisijan mukainen taivutuslesti

taivutusvarren päähän. Kulmatuet on sijoitettava taivutuskehikon väliin

tai sen päälle. Ne kiinnitetään kiinnitystapeilla. Kulmatuet voidaan

säätää halutun ulkohalkaisijan mukaisiksi kehikossa olevien reikien

avulla. Reiät on merkitty halkaisijoita vastaavasti. Varmista, että

kulmatukien kiinnitystapit on kiinnitetty kunnolla molempien siipien läpi

tai taivutuskehikon läpi, jotta laite ei vaurioidu.

Taivutus

1.  Täyttökorkissa on reikä, jotta se läpäisee ilmaa. Taivutuslaitteen

kuljetuksen ajaksi täyttökorkki on suljettava tiiviisti, mutta sitä on

avattava hiukan käytön aikana.

2.  Taivutettava putki on rasvattava kevyesti ennen taivutusta. Tämän

jälkeen putki sijoitetaan kulmatukien ja taivutuslestin väliin.

Vapautuskara on lukittava tiukasti. Pumppua käytetään liikuttamalla

kahvaa ylös ja alas. Taivutusvarsi liikkuu ulospäin taivuttaen

putkea. Taivutusta jatketaan, kunnes kaari on halutun suuruinen.

Taivutuskulma ei saa ylittää taivutuslestin kaarta. On pidettävä

mielessä, että putki joustaa hiukan takaisin putken laadusta riippuen.

Tämä voidaan todeta koekappaleella.

3.  Kun putken muoto on haluttu, avaa vapautuskara, jolloin taivutusvarsi

vetäytyy automaattisesti. Irrota yksi kulmatuki, jolloin putki voidaan

poistaa. Taivutettu putki on helpompi irrottaa avoimella kehikolla

varustetuista malleista. Aikaa säästyy erityisesti taivutettaessa

pidempiä putkia, joihin muodostetaan useampia kaaria.

4.  Jos putkea on taivutettu liikaa, se voidaan oikaista suoristimella.

Tällöin taivutusvarsi palautetaan ja putki käännetään ympäri

kulmatukia vasten. Suoristin sijoitetaan taivutusvarren päähän, jolloin

putken kaari voidaan oikaista halutun suuruiseksi. 1 1/4 tuuman

taivutuslaitteella ei voida tavallisesti oikaista 90°:een kaarta. Tämä

koskee myös 2 1/2”:n ja 3”:n putkia 3 tuuman laitteella ja 3”:n ja 4”:n

putkia 4 tuuman laitteella.

5.  Vain 3 tuuman ja 4 tuuman mallit.

  Taivutettaessa 2 1/2”:n, 3”:n ja 4”:n putkia taivutusvarteen

on asennettava jatkomäntä, kun putkea on taivutettu yli 75°.

Taivutusvarren iskunpituus ei riitä 90° kaaren muodostamiseen

yhdessä vaiheessa.

6.  1 1/4 tuuman, 2 tuuman, 3 tuuman ja 4 tuuman sähköhydrauliset

putkentaivutuslaitteet.

  Sähköhydraulisissa putkentaivutuslaitteissa on 115 tai 220 V AC

yksivaihemoottori tai 380 V kolmivaihemoottori. Moottorissa on

erityinen turvakytkin. Moottorin ollessa käynnissä taivutusvarren liikettä

ohjataan vapautuskaran avulla, joka voi olla auki tai kiinni. Moottoria

ei tarvitse sammuttaa. Laitteessa on myös ylipaineventtiili. Venttiili on

asetettu tehtaalla siten, että raskasta seinäputkea (höyryputki) voidaan

taivuttaa ongelmitta. Ylipaineventtiili on pumpun kotelossa, ja se

voidaan asettaa vain manometrin avulla.

180º kaarten taivutus

Näiden kaarten taivutukseen tarvitaan erikseen saatavilla olevia

lisävarusteita.

Kokoaminen

1.  Katso taivutuslaitteen kokoaminen.

2.  Asenna taivutettavan putken koon mukainen taivutuslesti (180º)

taivutusvarren päähän. Asenna seuraavaksi kolmella rullalla

(ylimenorullat) varustetut levyt (lisäkehikot) kehikkoon tai sen väliin.

Asenna kulmatukien kiinnitystapit reikiin 1 1/4” keskilukon läpi. Irrota

irrotettava rulla ja aseta taivutettava putki paikalleen. Putken on

kosketettava yhdeltä puolelta keskimmäistä rullaa ja toiselta puolelta

180º:n taivutuslestiä. Putki voidaan nyt taivuttaa.

Taivutus

1. Katso taivutus.

2.  Jos taivutuskulma on suurempi kuin 90º, palauta taivutusvarsi

irrottamalla vapautuskara. Aseta taivutuskulmaksi enintään 180º

säätämällä irrotettavia rullia. Taivutetun putken irrotus; katso taivutus.

FI

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Käyttöohjeet

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)

Ridge Tool Company

54

Huolto

Taivutuslaite toimitetaan öljysäiliö täytettynä. Öljyn määrä on kuitenkin

tarkistettava säännöllisesti, jotta taivutusvarren iskunpituus pysyy ennallaan.

Öljyä on oltava täyttökorkin alareunaan asti. Käytä vain hydrauliöljyä.

Varoitus

1.  Varmista, että kulmatuet on asennettu reikiin symmetrisesti ja

taivutettavan putken koon mukaan. Jos niitä ei ole sijoitettu oikein,

taivutusvarsi voi vääntyä ja rikkoa laitteen.

2.  Varmista myös, että kulmatukien kiinnitystapit on kiinnitetty oikein

taivutuskehikon ylä- ja alasiivissä olevien reikien läpi, tai kokonaan niiden

läpi avoimessa taivutuskehikossa.

3.  Taivutusvarressa on iskun enimmäispituuden osoittava merkintä.

Mahdolliset vikatilanteet ja niiden korjaaminen

Suluissa olevat numerot viittaavat sähkötoimisiin laitteisiin.

VIKA MAHDOLLINEN

SYY

KORJAUSTOIMENPIDE

1.  Taivutusvarsi (33) ei liiku riittävän pitkälle.

a.  Täyttökorkkia (37) ei ole avattu riittävästi.

b.  Öljyä ei ole riittävästi.

c.  Täyttökorkin tuuletusaukko (37) on tukossa.

a.  Avaa täyttökorkkia (37) noin 1 tai 1,5 kierrosta.

  Varmista, että täyttökorkki on suljettu tiukasti

laitetta siirrettäessä.

b.  Täytä öljysäiliö täyttökorkin alareunaan asti.

Taivutusvarressa on iskun enimmäispituuden

osoittava merkintä.

c. Puhdista tuuletusaukko.

2.  Taivutusvarsi (33) ei liiku lainkaan.

a.  Vapautuskaraa (7) ei ole suljettu riittävän

tiukasti.

b.  Kuula (32) ei lukitu painettaessa; kuulan

kartiossa voi olla likaa.

c.  Suodatin (42) ja/tai öljykanava on tukossa.

a. Kiristä vapautuskara.

b1. Puhdista kuulan (32) kartio.

  Istuta kuula kartioon tiukasti.

b2. Ota yhteys toimittajaan.

c.  Irrota lukkotappi (34). Puhdista suodatin ja

öljykanava.

3.  Taivutusvarren (33) paine on vähäinen tai

painetta ei ole lainkaan.

a.  Vapautuskaraa (7) ei ole suljettu.

b.  Vapautuskaran (7) kartion ja kuulan (32)

välissä on likaa, joten öljyä pääsee virtaamaan

takaisin öljysäiliöön.

c.  Kuula (32) ei lukitu, koska kartiossa on likaa.

d.  Vetojousen (27) varoruuvin tiiviste vuotaa.

e.  Tiiviste (40) vuotaa.

f.  Puristustiiviste (46) vuotaa.

a. Kiristä vapautuskara.

b.  Irrota vapautuskara (7), rengasmutteri (8),

tiiviste (9) ja pohjarenkaat (10). Puhdista

kuulan (31) kartio. Katso 2b1. (Ota tarvittaessa

yhteys toimittajaan).

c.  Irrota vetojousen (27) varoruuvi ja vedä

taivutusvartta ulos noin 2 cm. Katso 2b1.

d.  Kiristä tämä ruuvi ja vaihda tarvittaessa

tiivistysrengas (28).

e.  Asenna tiiviste. Varmista, että se on lukittu

tiukasti. Taivutusvarren irrotusohjeet on

kohdassa 3c.

f. Vaihda

tiiviste.

4.  Pumpun kahva (16) ei nouse.

a.  Puristusjousi (30) on vaurioitunut.

a.  Vaihda puristusjousi.

5.  Taivutusvarsi (33) ei palaudu, kun

vapautuskara avataan.

a.  Vetojousi (29) on vaurioitunut.

b.  Taivutusvarsi (33) on vääntynyt. Näin voi

käydä vain silloin, kun kulmatuet on sijoitettu

epäsymmetrisesti.

a.  Vaihda vetojousi. Ota yhteys toimittajaan.

b.  Ota yhteys toimittajaan.

6.  Puristimen männästä (20) vuotaa öljyä.

a.  Kaapimen tiiviste (41) vuotaa.

a.  Vaihda kaapimen tiiviste. Vaihda tarvittaessa

myös tiiviste (46).

3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)
