Konig Electronic Universal DVB-T antenna for indoor and outdoor use 28dB FM: ESPAÑOL

Dichiarazione di non responsabilità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso. Tutti i

loghi, marchi e nomi dei prodotti sono marchi commerciali registrati dai rispettivi titolari e sono

riconosciuti come tali nel presente documento.

Smaltimento:

 Questo prodotto è soggetto a raccolta differenziata nei punti di raccolta appropriati. Non

smaltire dispositivi elettronici con i rifiuti domestici.

 Per maggiori informazioni, contattare il rivenditore o le autorità locali responsabili per la

gestione dei rifiuti.

Il presente prodotto è stato realizzato e fornito in conformità a tutte le norme e le direttive vigenti, con

validità in tutti gli stati membri della Comunità Europea. Inoltre è conforme alle specifiche e alle

normative applicabili nel paese in cui è stato venduto.

La documentazione ufficiale è disponibile su richiesta. Essa include a titolo esemplificativo ma non

limitativo: Dichiarazione di conformità (e di identità del prodotto), scheda di sicurezza dei materiali,

rapporto di prova del prodotto.

Contattare il nostro servizio clienti per assistenza:

tramite sito: http://www.nedis.it/it-it/

tramite e-mail: service@nedis.com

tramite telefono: +31 (0)73-5993965 (in orario di ufficio)

NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, Paesi Bassi

ESPAÑOL

Antena DVB-T universal

Datos técnicos

• Intervalo de frecuencia: VHF 87.5-230 MHz

UHF 470-862 MHz

• Rango de recepción: FM/VHF/UHF

• Ganancia del amplificador: 28 dB

• Señales compatibles: DVB-T, ISDB-T, DMB-T/H, ATSC, radio DAB/FM

• Nivel de salida: 100 dBµv

• Impedancia: 75 

• Factor de Ruido: 3 dB

• Alimentación eléctrica: mediante adaptador CA/CC (CC 12 V/50 mA)

o a través del decodificador DTV (CC 5 V/40 mA)

• Cable de antena: Conector F macho – coaxial macho, 3 m (incluido)

• Salida Conector F hembra resistente al agua

• Nivel de IP: IP44

• Filtro LTE (4G): sí

• Indicación LED de alimentación: sí

• Dimensiones: 190 x 110 x 60 mm

• Color: blanco

18

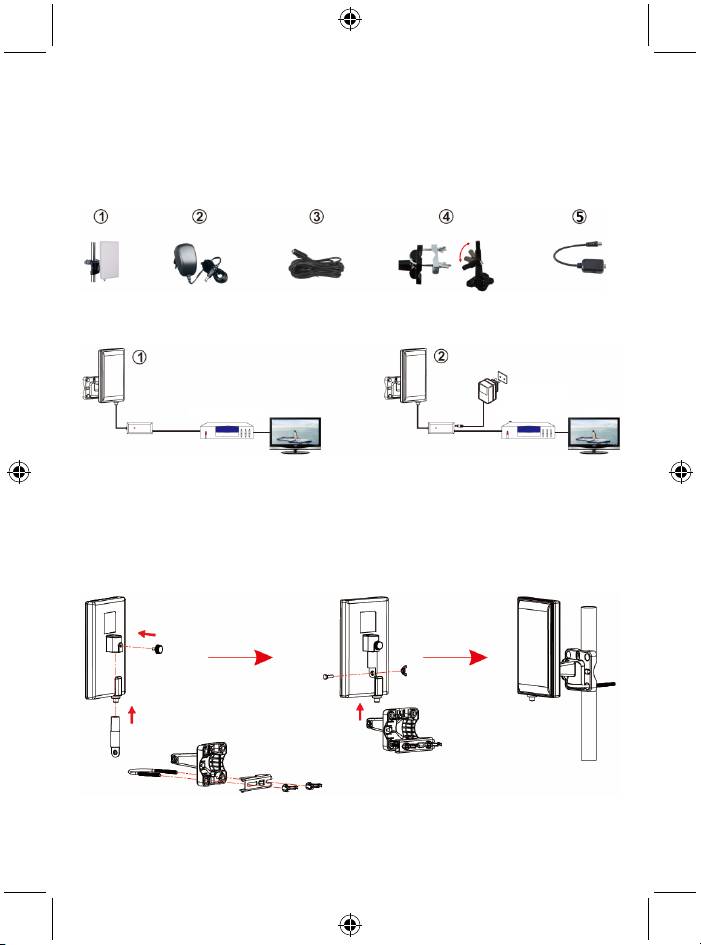

Contenido del envase

• 1x antena

• 1 kit de montaje para mesa/pared y en mástil

• 1 inserción de alimentación

• 1 fuente de alimentación

• 1 cable de antena

• Manual

Instrucciones de instalación

Primero, decida cómo desearía conectar su antena; puede instalarse de dos formas:

Digital terrestre STB

5 V 40 mA

Am

1. Alimentada por el decodificador de DTV mediante el cable coaxial. La salida de 5 V CC del

decodificador debe estar activada para este tipo de conexión.

2. Alimentada mediante el adaptador de CA/CC.

Paso 1 – Decida cómo desearía instalar su antena.

Montaje en mástil:

Utilice las piezas metálicas para fijar la antena al mástil para el uso en exterior.

19

lificado

Am

lificado

Adaptador CA/CC

12 V 50 mA

Digital terrestre

TV

TV

STB

5 V 40 mA

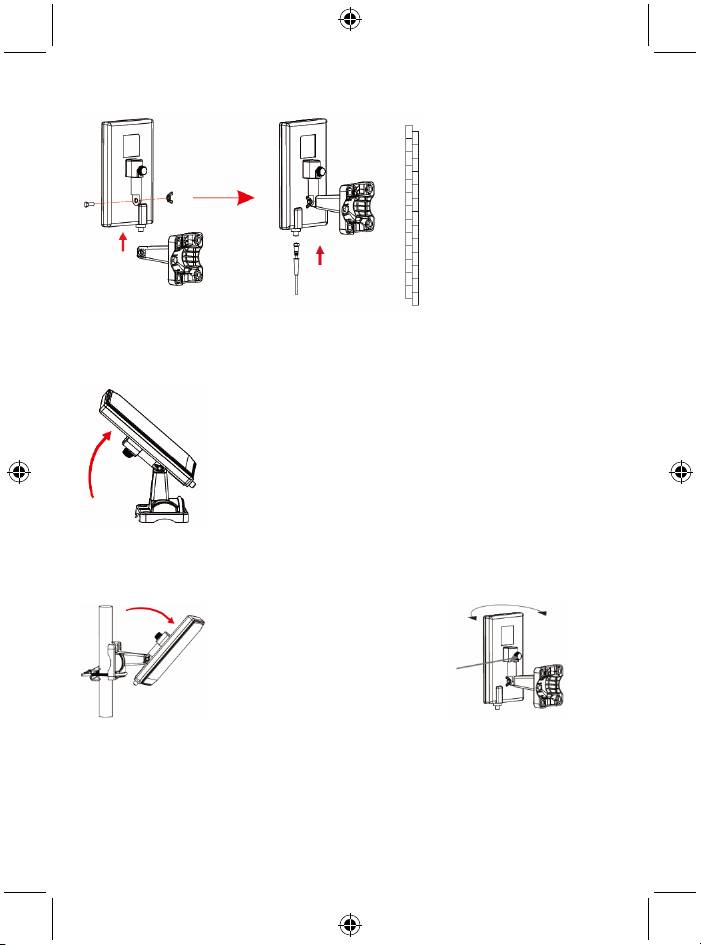

Montaje en pared:

Retire las piezas metálicas del soporte y utilice tornillos para fijar el soporte a la pared.

Sobremesa:

Retire las piezas metálicas del soporte y gírelo en vertical para que quede sobre la mesa.

Paso 2 - Encienda su televisor.

Paso 3 - Seleccione un canal de TV.

Paso 4 - Gire la antena a derecha, izquierda, arriba o abajo hasta que logre la posición con mejor

recepción de señal.

Gire la antena de derecha a

izquierda antes de apretar

este tornillo

Instrucciones del usuario

Para obtener la mejor recepción, por favor, compruebe las siguientes condiciones:

1. Mantenga la antena apartada de fuentes de interferencias y de dispositivos de alto consumo, como

acondicionadores de aire, ascensores, secadores de pelo, hornos microondas, etc.

2. Coloque la antena junto a una ventana.

3. En la recepción digital terrestre, las intercepciones entre la antena y la torre de transmisión pueden

causar la pérdida temporal de la señal. Por favor, instale la antena a la mayor altura posible para

reducir estas intercepciones.

20
